Przyłączka BA ED 3/4" BSP/ 7/8 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 3/4/7/8 BSP/UNF
Kod kreskowy: 5905009145552
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/4" BSP
- Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
- Rozmiar gwintu 2 7/8" JIC
- Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TBA48N10R12
- Oznaczenie wg VITILLO AFGJ10MG12R
Opis
Przyłączka BA ED 3/4" BSP / 7/8" UNF
Przyłączka BA ED 3/4" BSP/ 7/8 UNF" (BSP/JIC) to proste przyłącze redukcyjne przeznaczone do łączenia elementów instalacji hydraulicznych wykorzystujących dwa różne systemy gwintowe. Produkt posiada gwint zewnętrzny 3/4" BSP oraz nakrętkę z gwintem wewnętrznym 7/8" UNF. Konstrukcja serii BA ED została wyposażona w uszczelnienie z pierścieniem elastomerowym ED, a stalowy korpus zabezpieczono powłoką cynkową.
Przyłącze oznaczone symbolem PZCWU znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych. Umożliwia zestawienie odpowiednio dopasowanych zakończeń BSP i UNF, przy zachowaniu zgodności powierzchni uszczelniających.
Gwint zewnętrzny 3/4" BSP i nakrętka 7/8" UNF
W przyłączce BA ED zastosowano dwa zakończenia o różnych rozmiarach i systemach gwintów. Po stronie BSP znajduje się gwint zewnętrzny 3/4", którego podany zakres wymiarowy wynosi 26,1–26,4 mm. Drugie zakończenie stanowi nakrętka z gwintem wewnętrznym 7/8" UNF, dla którego podano zakres pomiarowy 20,2–20,5 mm.
BSP należy do brytyjskiego systemu gwintów calowych, natomiast UNF oznacza amerykański gwint drobnozwojowy. Takie zestawienie pozwala na wykonanie połączenia redukcyjnego pomiędzy elementami o różnych typach przyłączy. Przy doborze istotne są nie tylko oznaczenia gwintów, lecz również geometria zakończeń i rodzaj uszczelnienia.
Parametry techniczne przyłączki BA ED 3/4" BSP / 7/8" UNF
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Przyłączka BA ED 3/4" BSP/ 7/8 UNF" (BSP/JIC) |
| Typ | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 3/4" BSP |
| Podany zakres wymiarowy gwintu zewnętrznego | 26,1–26,4 mm |
| Gwint wewnętrzny | 7/8" UNF |
| Podany zakres wymiarowy gwintu wewnętrznego | 20,2–20,5 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED w przyłączce hydraulicznej
Przyłączka BA ED została wyposażona w uszczelnienie elastomerowe ED. Pierścień uszczelniający jest elementem odpowiedzialnym za szczelność właściwie wykonanego połączenia. Przy montażu należy zapewnić zgodność współpracujących powierzchni oraz sprawdzić stan uszczelnienia, aby ograniczyć ryzyko wycieków medium hydraulicznego.
Istotną cechą produktu jest również wykonanie ze stali ocynkowanej. Powłoka cynkowa zabezpiecza powierzchnię stalową przed korozją, co ma znaczenie w przypadku elementów złącznych stosowanych w instalacjach hydraulicznych maszyn i urządzeń.
Zastosowanie przyłącza redukcyjnego BA ED BSP/JIC
Przyłączka BA ED 3/4" BSP / 7/8" UNF jest przeznaczona do układów hydrauliki siłowej, w których występują zakończenia o różnych systemach gwintowych. Może być stosowana w instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych, po potwierdzeniu zgodności przyłączy i warunków pracy.
Prosta konstrukcja redukcyjna pozwala zestawić gwint zewnętrzny BSP z przyłączem współpracującym z nakrętką UNF. Przy wymianie istniejącego elementu należy porównać oznaczenia gwintów oraz konstrukcję uszczelnienia, ponieważ podobna średnica nie oznacza automatycznie zgodności połączenia.
Najważniejsze właściwości przyłączki BA ED 3/4" BSP / 7/8" UNF
- Prosta konstrukcja redukcyjna serii BA ED.
- Gwint zewnętrzny 3/4" BSP.
- Nakrętka z gwintem wewnętrznym 7/8" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Wykonanie ze stali ocynkowanej.
- Możliwość łączenia odpowiednio dobranych elementów o różnych systemach gwintowych.
- Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.
Dobór przyłączki BSP 3/4" z nakrętką UNF 7/8"
Podczas doboru przyłączki należy sprawdzić rozmiar i rodzaj gwintu po obu stronach połączenia. Gwint zewnętrzny 3/4" BSP musi odpowiadać właściwemu przyłączu współpracującemu, natomiast nakrętka 7/8" UNF wymaga zgodnego zakończenia gwintowanego. Konieczne jest również dopasowanie powierzchni uszczelniających oraz uwzględnienie konstrukcji uszczelnienia ED.
Przy identyfikacji gwintów i elementów złącznych pomocne są informacje techniczne z hydrauliki siłowej HYDRON. Prawidłowy dobór wymaga uwzględnienia pełnej konstrukcji przyłącza, a nie wyłącznie średnicy gwintu.
FAQ – przyłączka BA ED 3/4" BSP / 7/8" UNF
Jakie gwinty posiada przyłączka BA ED 3/4" BSP / 7/8" UNF?
Przyłączka posiada gwint zewnętrzny 3/4" BSP oraz nakrętkę z gwintem wewnętrznym 7/8" UNF.
Co oznacza uszczelnienie ED?
ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego, którego zadaniem jest zapewnienie szczelności odpowiednio dopasowanego połączenia.
Z jakiego materiału wykonano przyłączkę BA ED?
Przyłączka wykonana jest ze stali ocynkowanej, zabezpieczającej powierzchnię przed korozją.
Jakie zakresy wymiarowe podano dla gwintów?
Dla gwintu zewnętrznego 3/4" BSP podano zakres 26,1–26,4 mm, natomiast dla gwintu wewnętrznego 7/8" UNF zakres 20,2–20,5 mm.
Gdzie stosuje się przyłączki BA ED BSP/JIC?
Przyłączki tego typu stosowane są w hydraulice siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych.
Czy gwinty BSP i UNF można łączyć bezpośrednio?
BSP i UNF należą do różnych systemów gwintowych i nie są bezpośrednio zamienne. Przyłączka redukcyjna umożliwia zestawienie odpowiednio dopasowanych zakończeń obu systemów.
Co sprawdzić przed zamontowaniem przyłączki?
Należy potwierdzić zgodność gwintów, konstrukcję powierzchni uszczelniających oraz stan pierścienia elastomerowego ED.
Czy wygląd dostarczonej przyłączki może różnić się od zdjęcia?

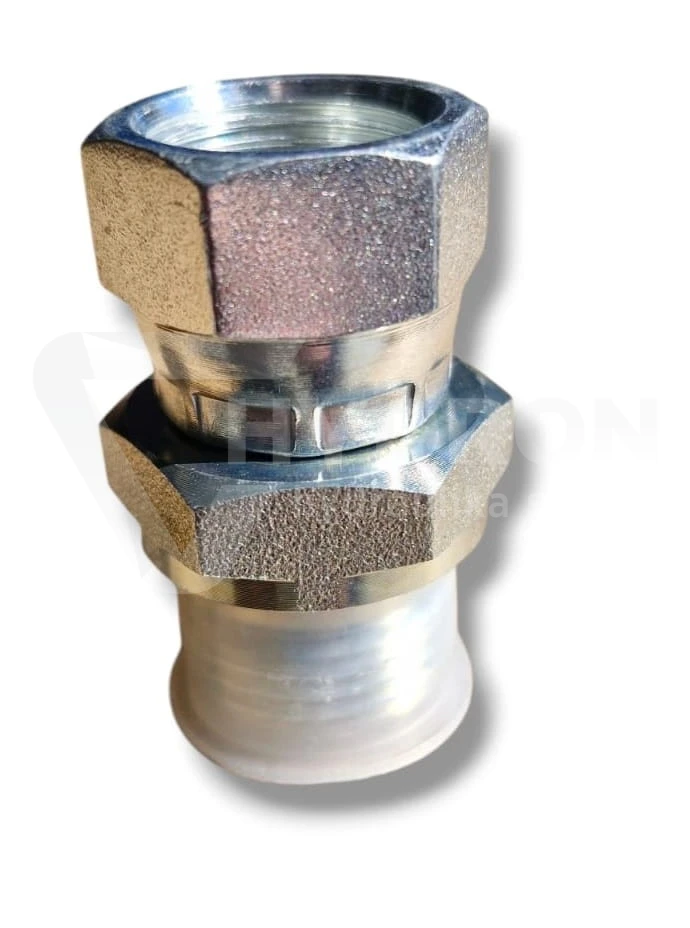

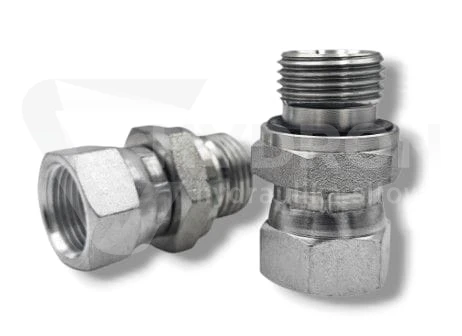

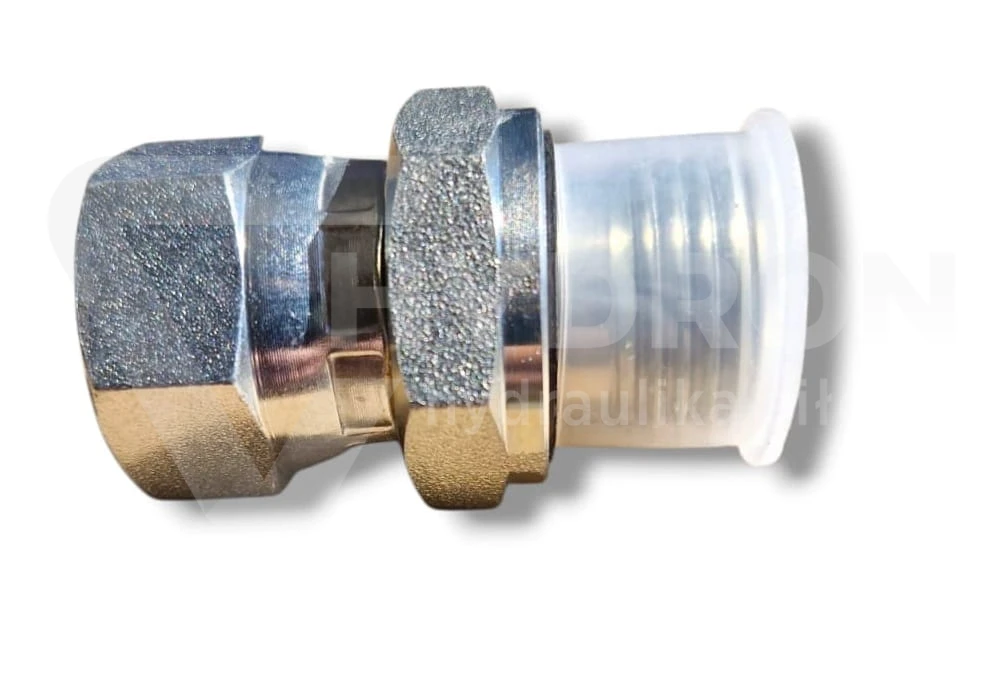

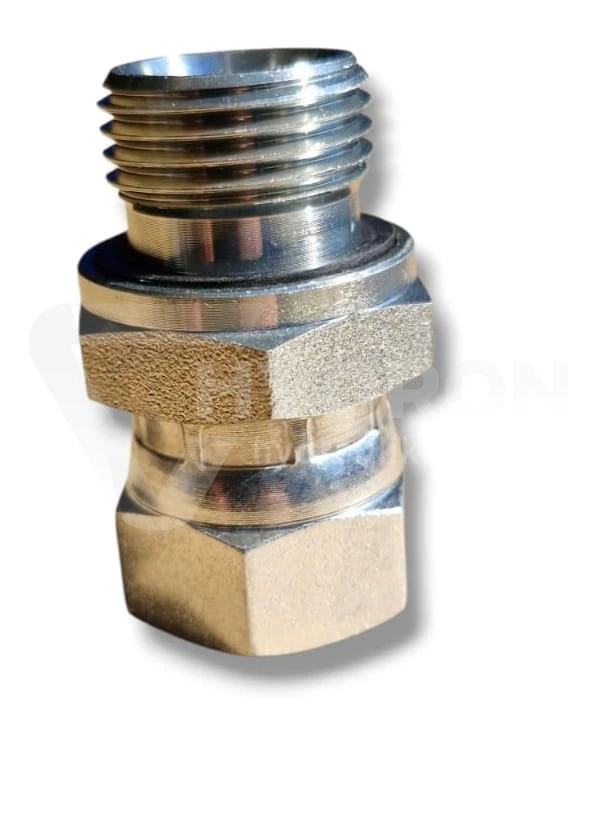

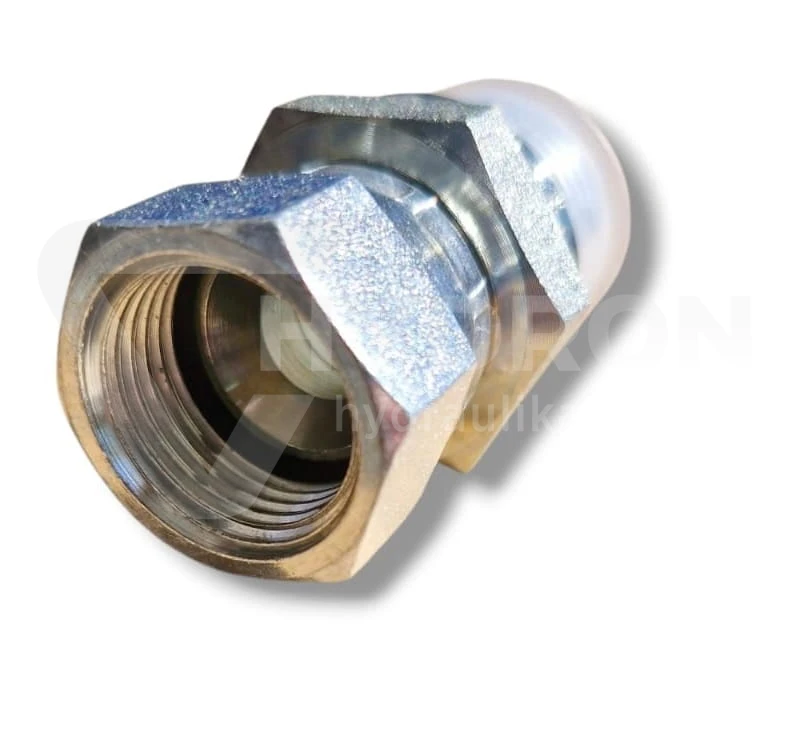

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
