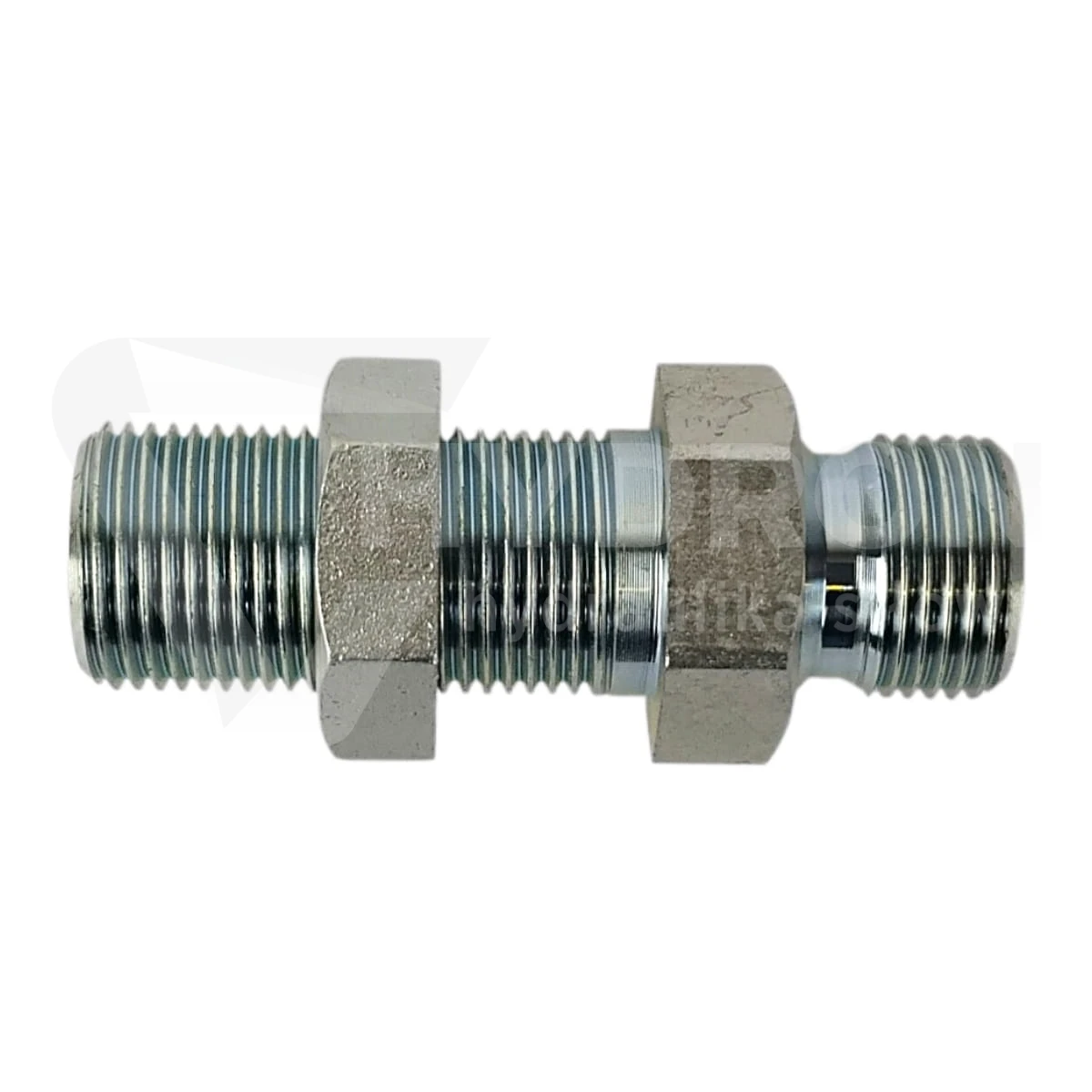

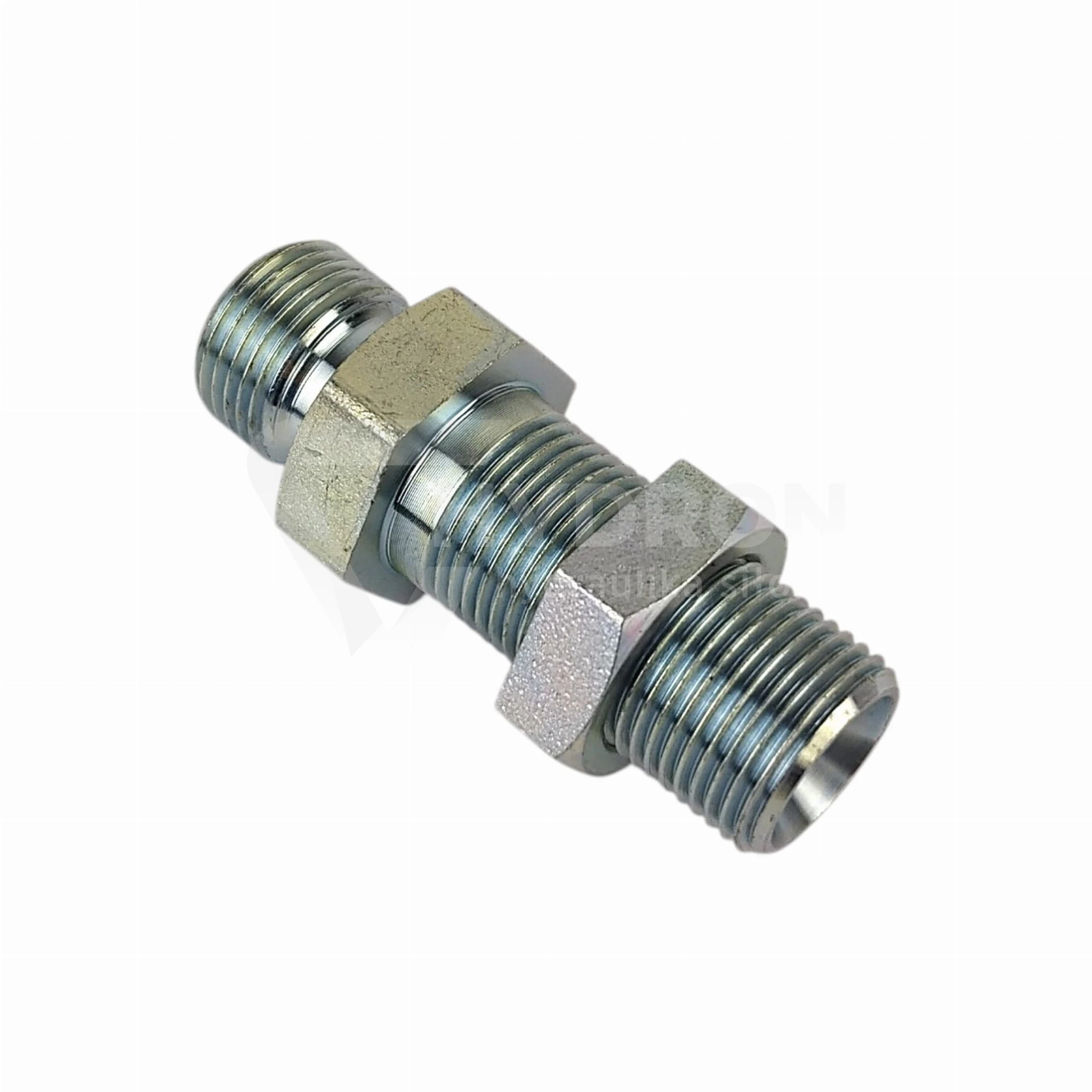

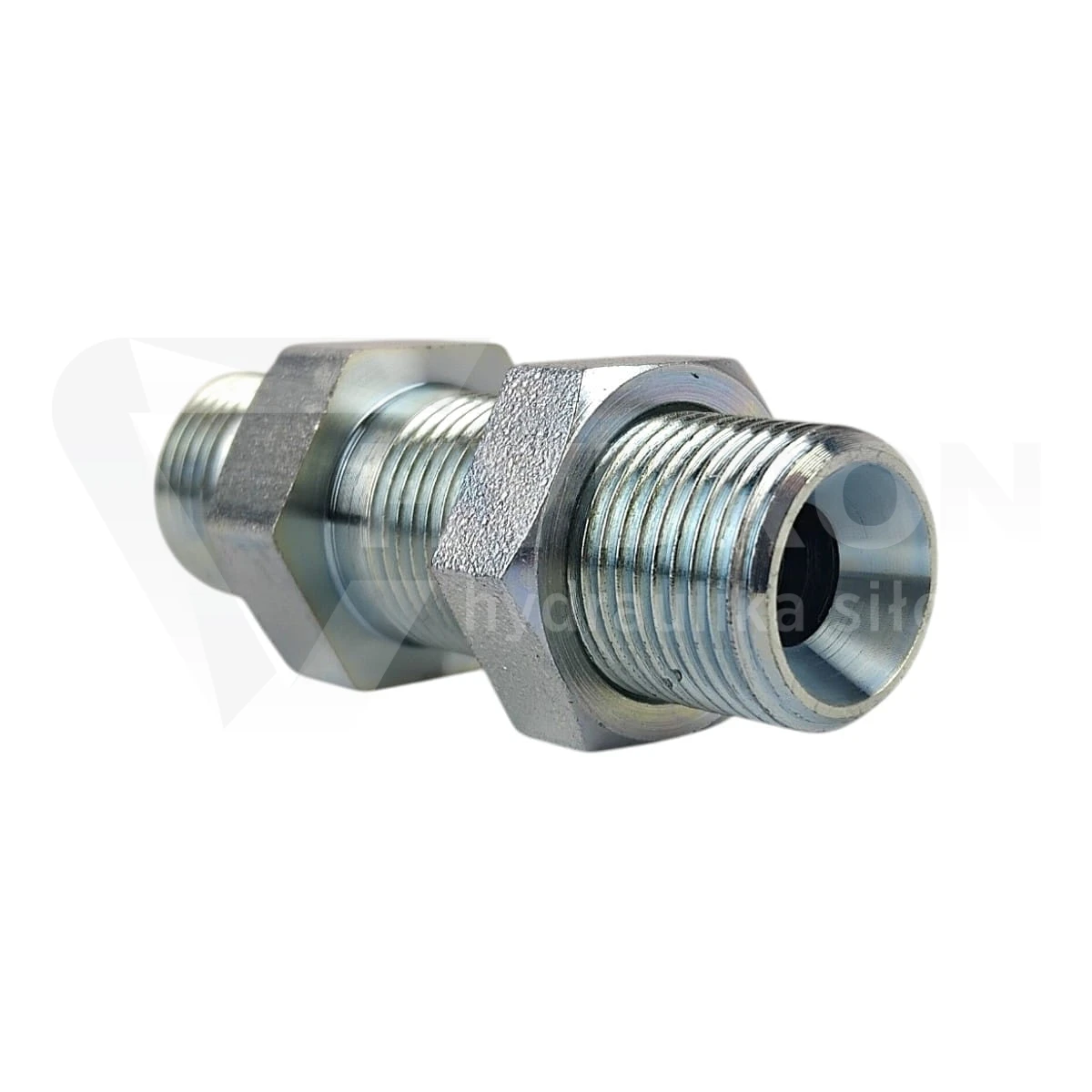

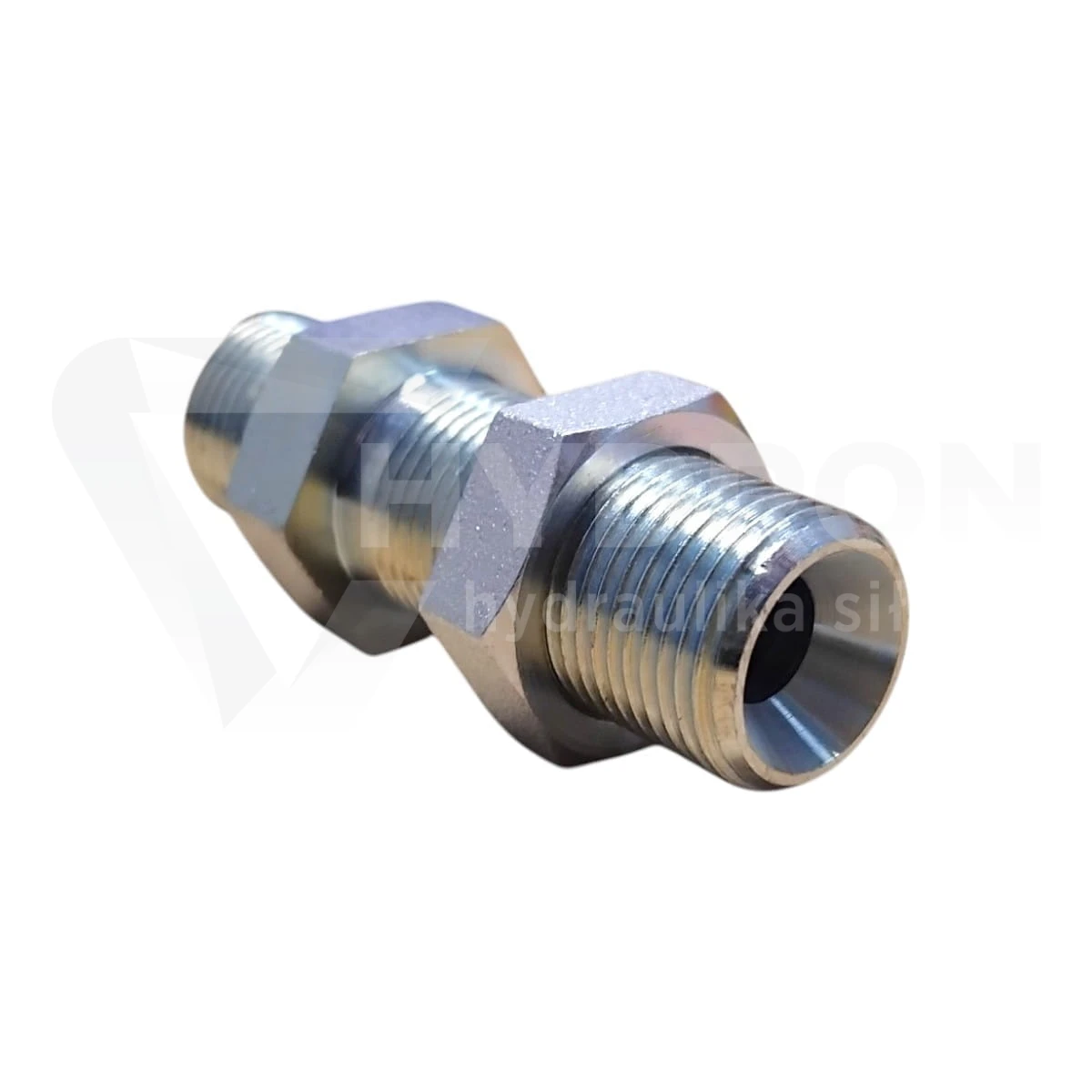

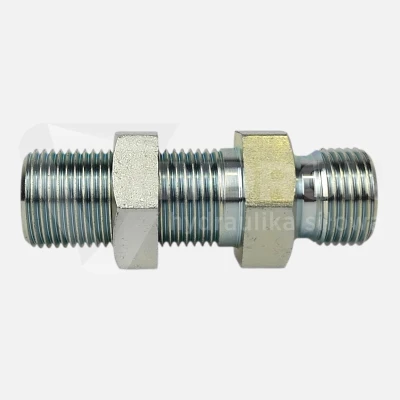

Złączka grodziowa BSP 1/4"

Przejdź do sekcji Opinie

11,45 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 1/4" BSP
Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG0404P
Oznaczenie alternatywne XSV 1/4" / 6B-04

Opis

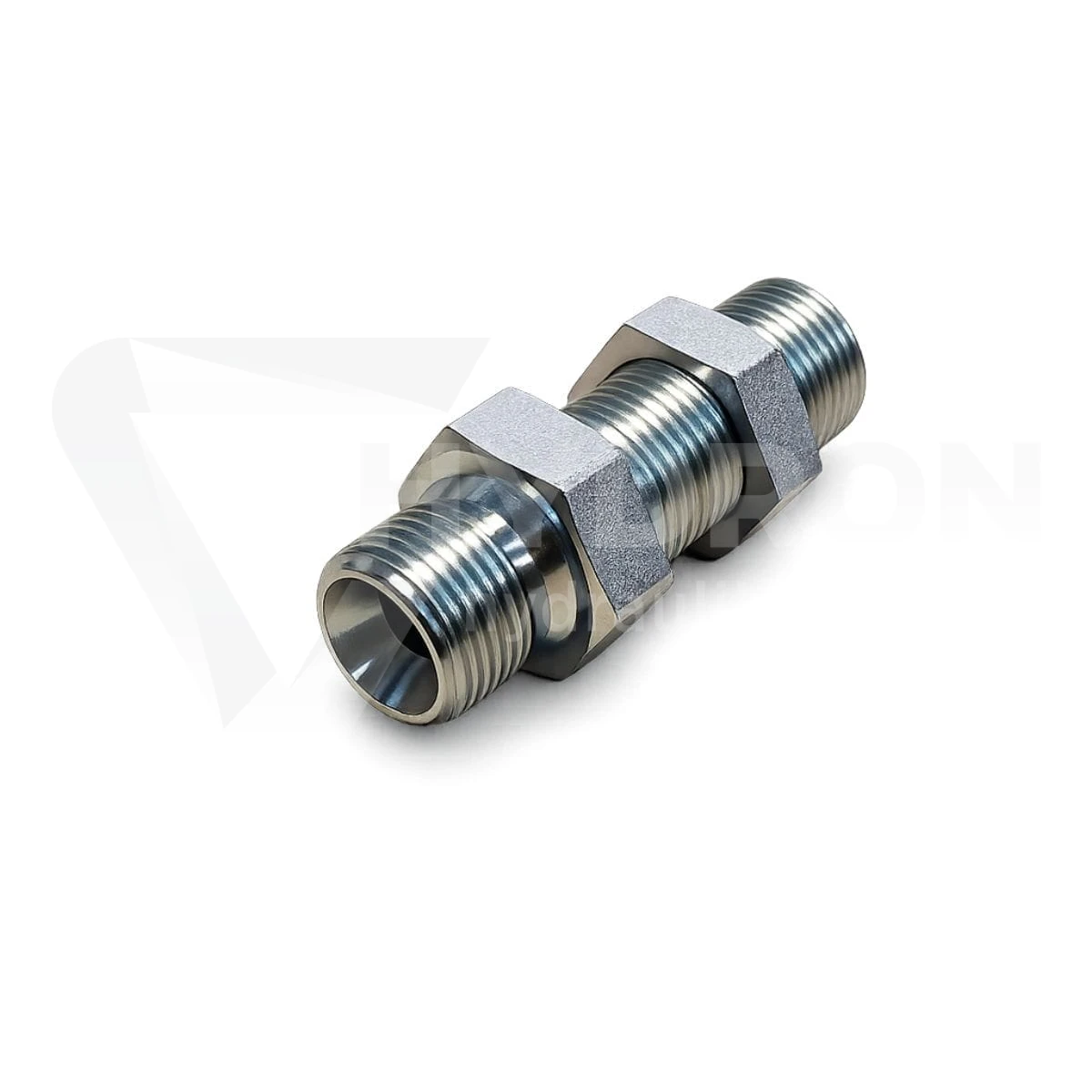

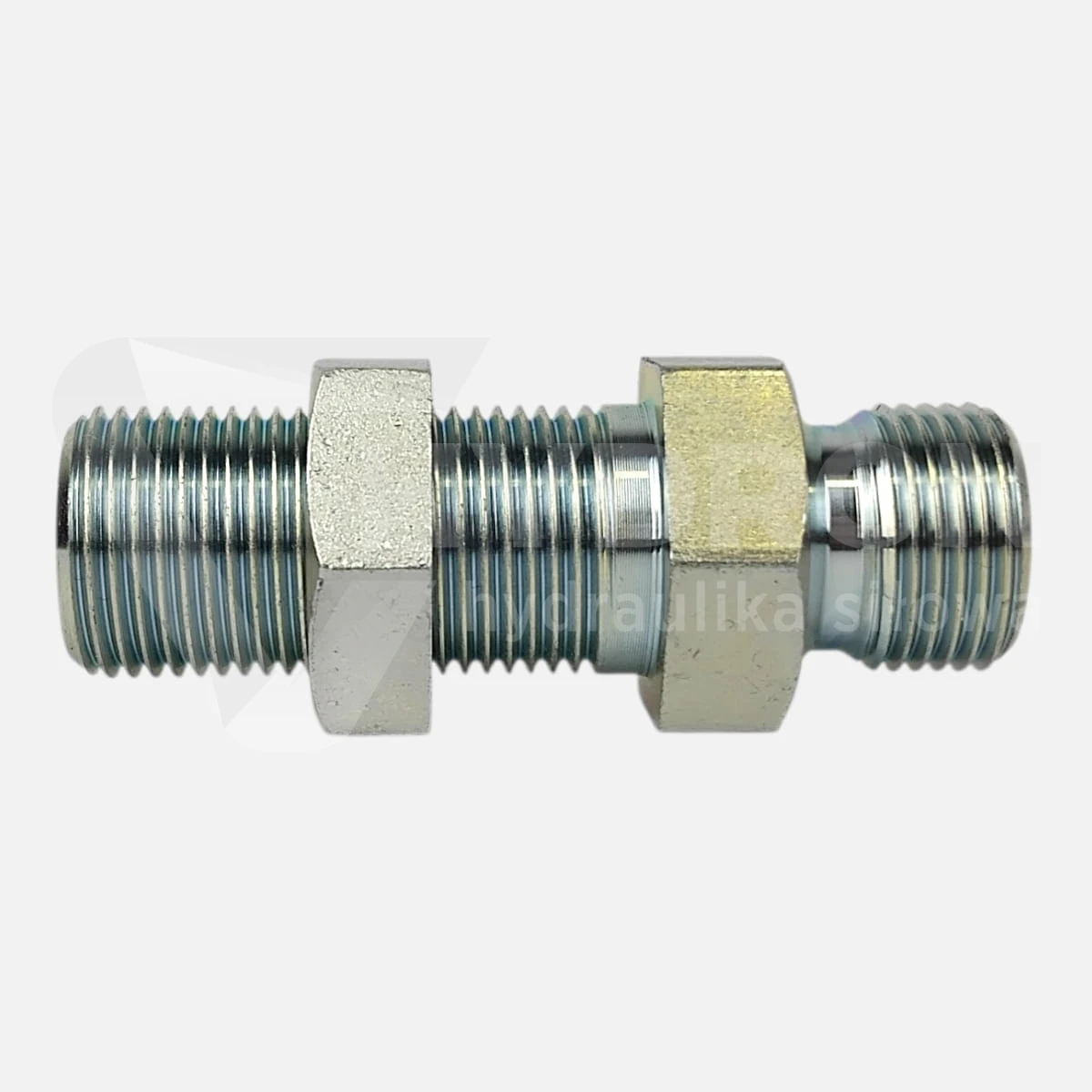

Złączka grodziowa BSP 1/4" z przeciwnakrętką

Złączka grodziowa BSP 1/4" z przeciwnakrętką jest elementem hydraulicznym przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę, ramę lub płytę montażową maszyny. Po obu stronach ma ten sam gwint 1/4" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus z dłuższym gwintem umożliwia osadzenie złączki w przegrodzie, a przeciwnakrętka, nazywana także kontrą, pozwala unieruchomić element w otworze montażowym

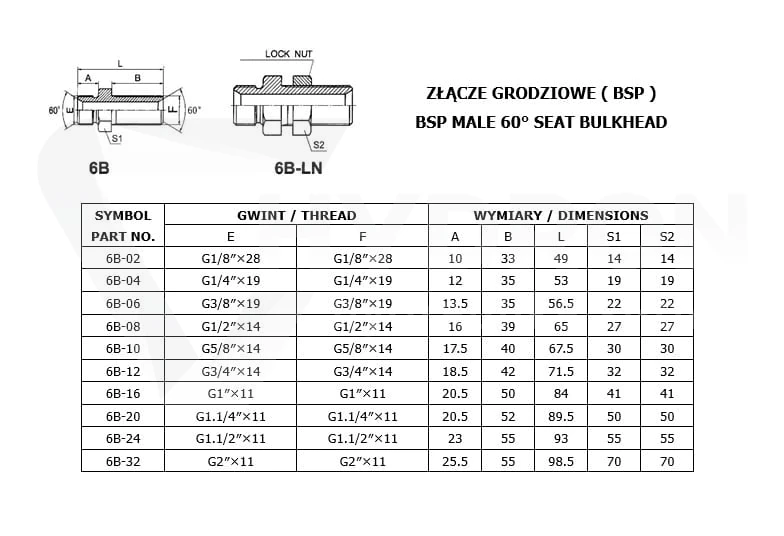

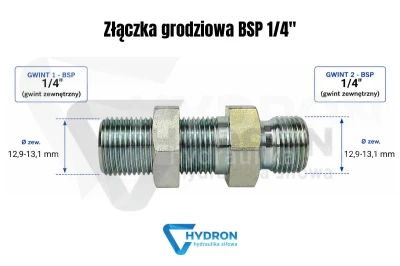

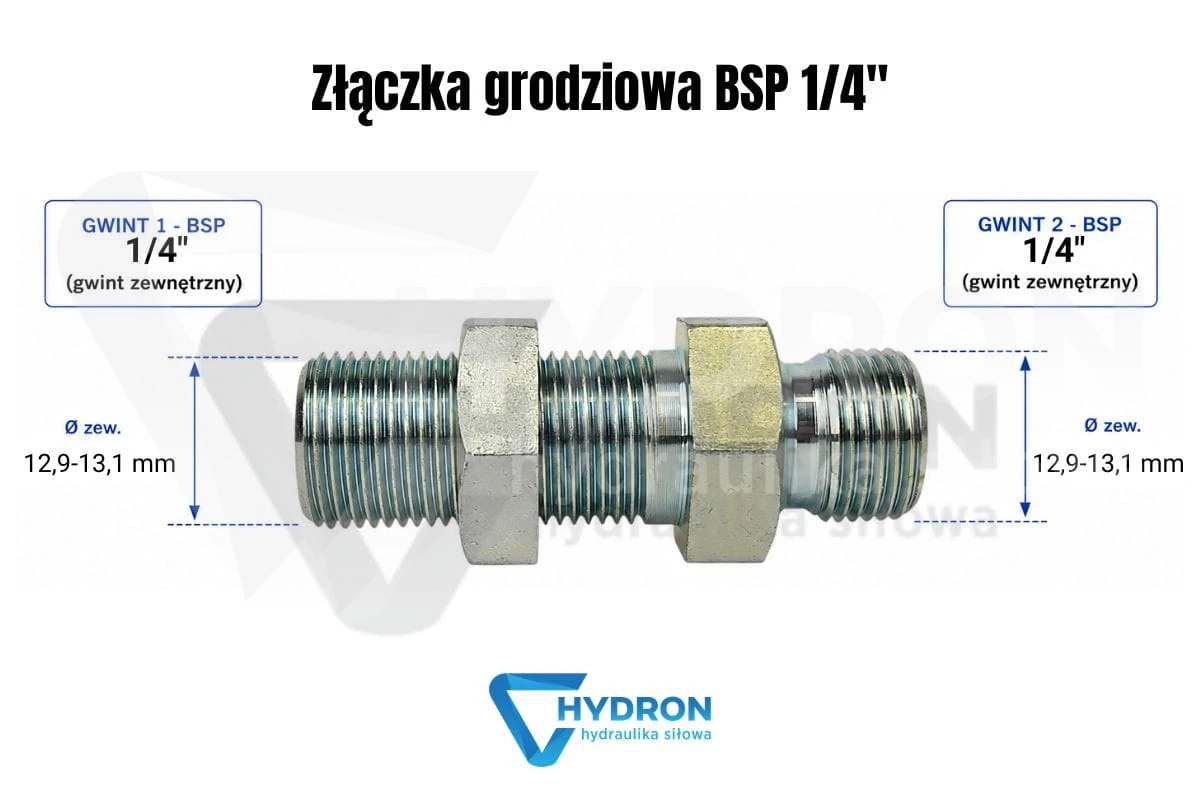

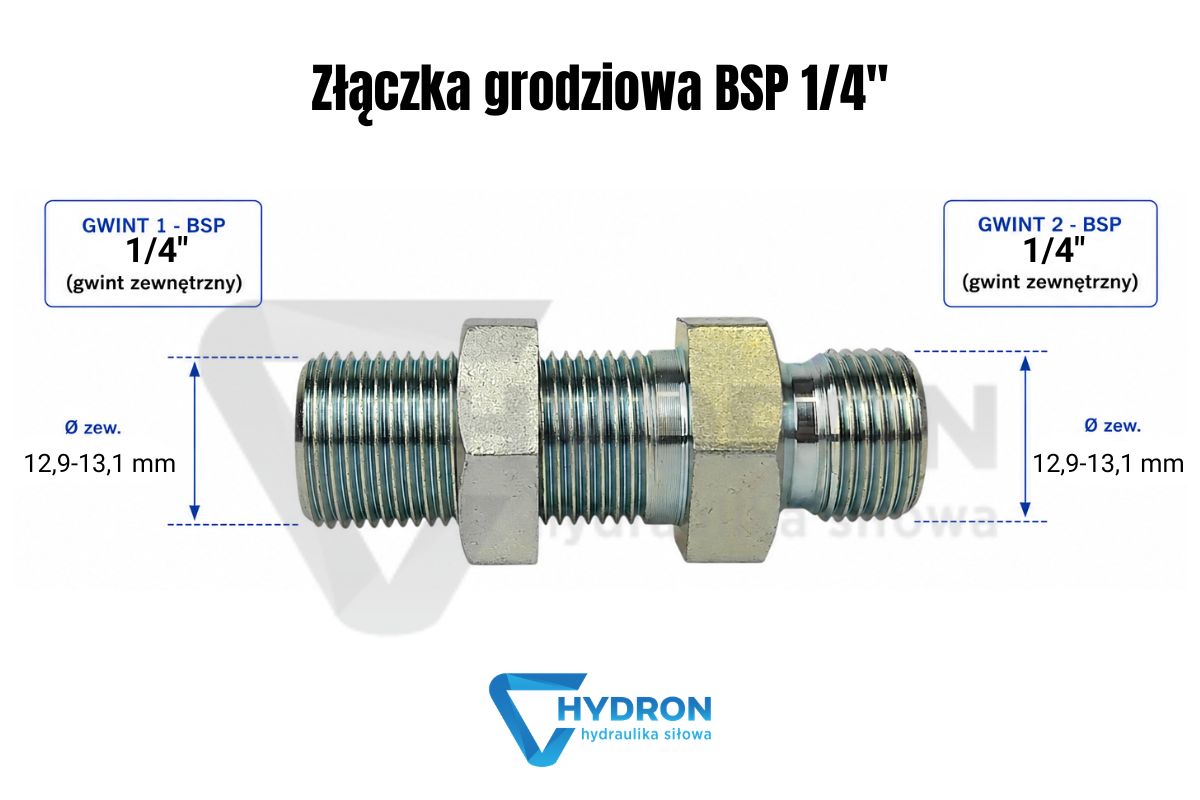

złączka-grodziowa-bsp 1-4 schemat gwintów

Parametry techniczne

Produkt: złączka grodziowa BSP 1/4" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1/4" BSP
Wymiar gwintu 1: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
Rozmiar gwintu 2: 1/4" BSP
Wymiar gwintu 2: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1/4" BSP
Gwint mniejszy: brak różnicy, obie strony 1/4" BSP
Długość całkowita: ok. 54 mm
Długość części dłuższej: 34,5 mm
Sześciokąt na klucz: 19 mm
Przeciwnakrętka: w zestawie
Ciśnienie pracy: 350 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG0404P
Oznaczenie alternatywne: XSV 1/4" / 6B-04
Oznaczenie alternatywne: TI-A107-04
Kod produktu: ZN-141-1 1/4/1/4
Kod kreskowy EAN: 2000010017973

Złączka grodziowa BSP 1/4" do przejścia przez panel

Złączka grodziowa BSP 1/4" jest stosowana tam, gdzie przewód, rurka lub krótki odcinek instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Dzięki montażowi grodziowemu przewód nie pracuje luźno na krawędzi otworu, a połączenie po obu stronach panelu jest łatwiejsze do kontroli. Inne rozmiary tego samego typu można porównać w kategorii złączki grodziowe BSP.

Gwint 1/4" BSP po obu stronach

Produkt ma gwint 1/4" BSP z obu stron. Oznacza to, że nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko oznaczenie 1/4", ale również rzeczywisty wymiar gwintu, typ końcówki, sposób uszczelnienia oraz element współpracujący po obu stronach grodzi. Gwinty BSP, JIC, ORFS i NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli układ pracuje w innym standardzie, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

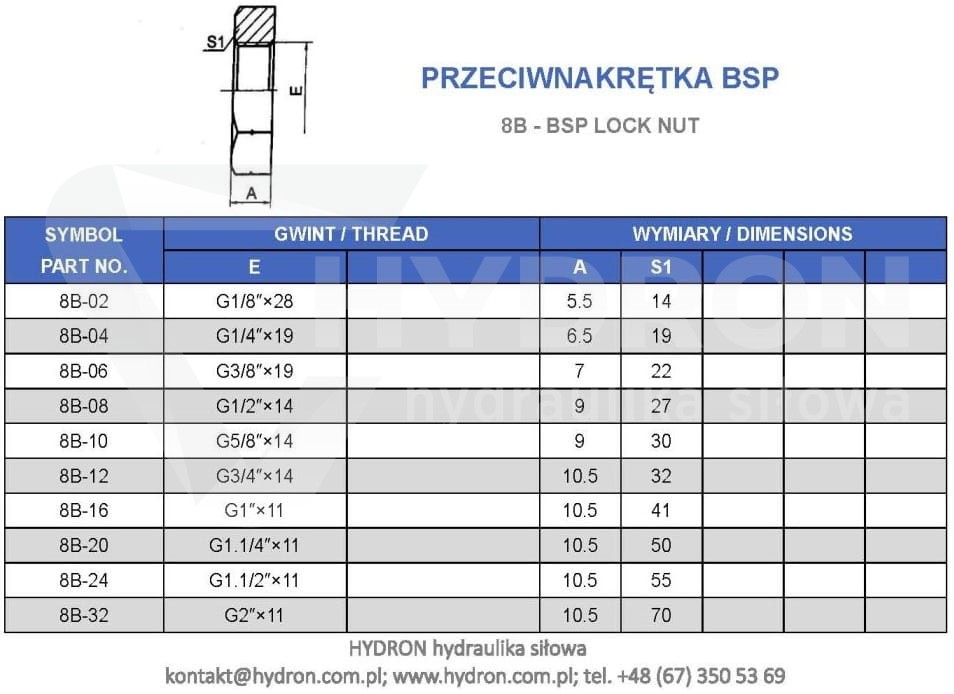

Przeciwnakrętka i stabilne mocowanie w grodzi

Przeciwnakrętka pozwala zablokować złączkę w otworze montażowym i ograniczyć jej obracanie podczas podłączania przewodu. Przy mniejszych przejściach, takich jak BSP 1/4", ma to duże znaczenie w panelach sterowania, osłonach, zabudowach serwisowych i kompaktowych układach hydraulicznych. Otwór w panelu powinien być wykonany równo, a złączka po dokręceniu nie powinna być ustawiona pod kątem. Prawidłowo zamontowana grodziówka pracuje jako stały punkt instalacji, a nie jako luźna przejściówka.

Kiedy wybrać grodziówkę BSP 1/4" zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1/4" jest właściwa wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, wsporniku, ramie lub obudowie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście przez gródź.

Ciśnienie pracy 350 bar i ocena całego odcinka

Ciśnienie pracy tej złączki wynosi 350 bar. Ten parametr dotyczy samego elementu, ale cały układ należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również stan powierzchni styku, prowadzenie przewodu i rzeczywiste ciśnienie robocze. Do kontroli pracy instalacji przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1/4"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przeciwnakrętka musi stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani wymuszać jej położenia. Nawet przy małym gwincie 1/4" BSP zbyt krótki wąż, źle ustawiona końcówka kątowa albo naprężona rurka mogą powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i ustawienia końcówek.

Typowe błędy przy doborze BSP 1/4"

Najczęstszy błąd to dobór części wyłącznie po oznaczeniu 1/4", bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera i montaż bez wykorzystania funkcji przeciwnakrętki. Trzeci błąd pojawia się wtedy, gdy przewód przechodzi przez panel bez ochrony i zaczyna ocierać się o krawędź konstrukcji. W takich miejscach warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacji pracującej w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

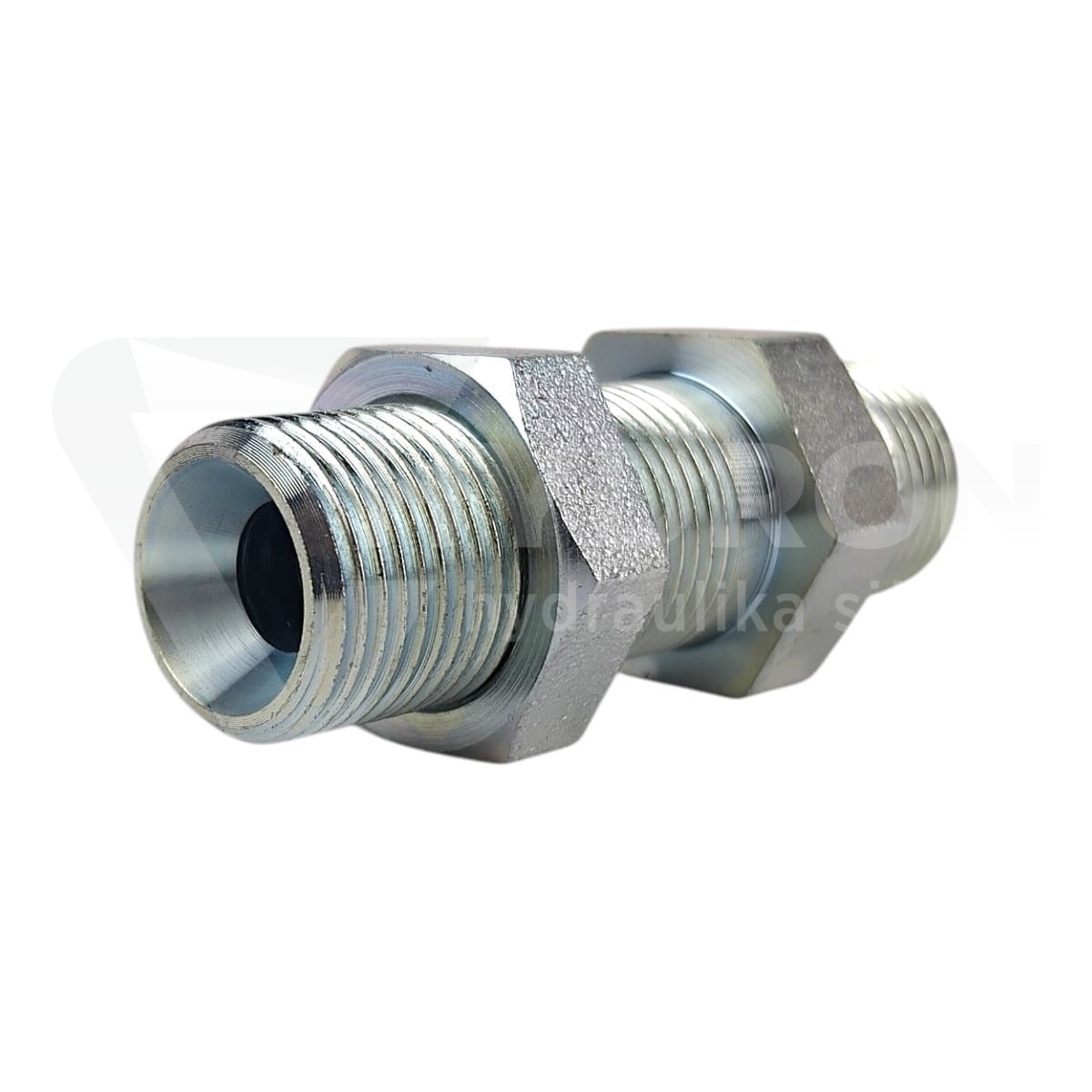

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 1/8" albo większą złączkę grodziową BSP 3/8". Jeżeli potrzebny jest wariant o podwyższonej odporności korozyjnej, można porównać złączkę grodziową BSP 1/4" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 1/4" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1/4"?

Produkt ma gwint 1/4" BSP po obu stronach.

Czy złączka BSP 1/4" jest redukcją?

Nie. Obie strony mają ten sam gwint 1/4" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 1/4"?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy złączka ma przeciwnakrętkę?

Tak. Złączka jest przeznaczona do montażu grodziowego i posiada przeciwnakrętkę do unieruchomienia w panelu.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe nie muszą być ze sobą zgodne.

Co sprawdzić przed zakupem złączki grodziowej BSP 1/4"?

Przed zakupem należy sprawdzić gwint 1/4" BSP po obu stronach, ciśnienie pracy 350 bar, długość około 54 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
