Złączka grodziowa 1/2"ED / 1 ORFS

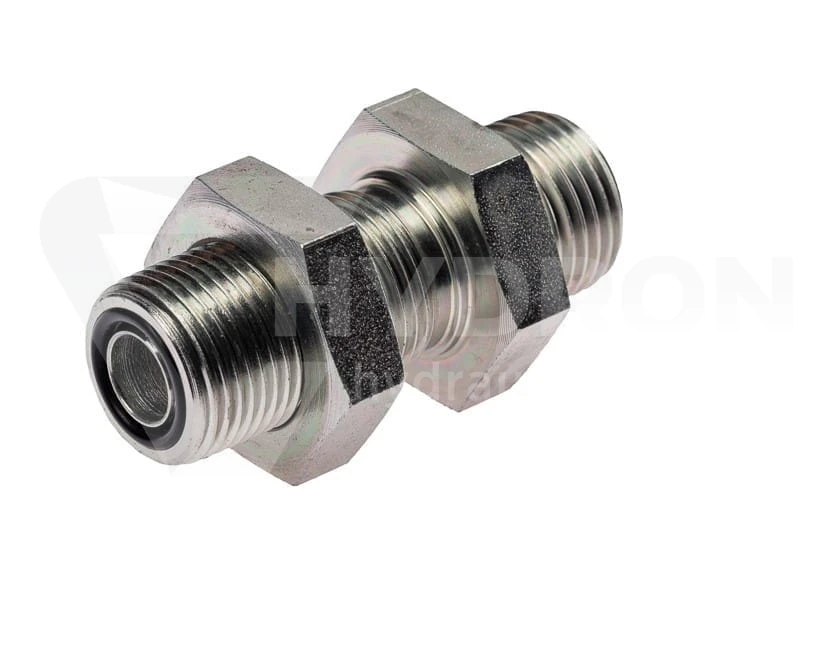

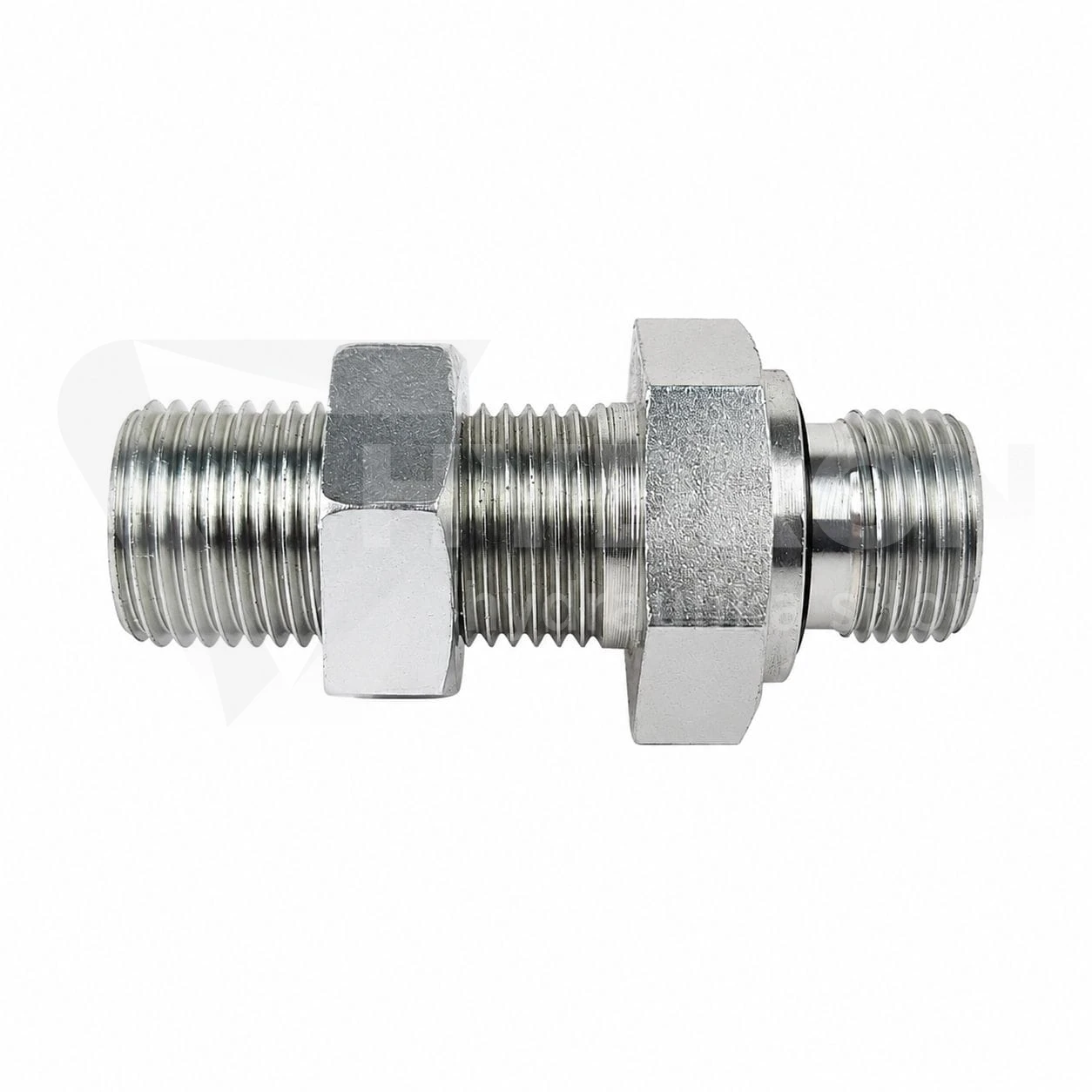

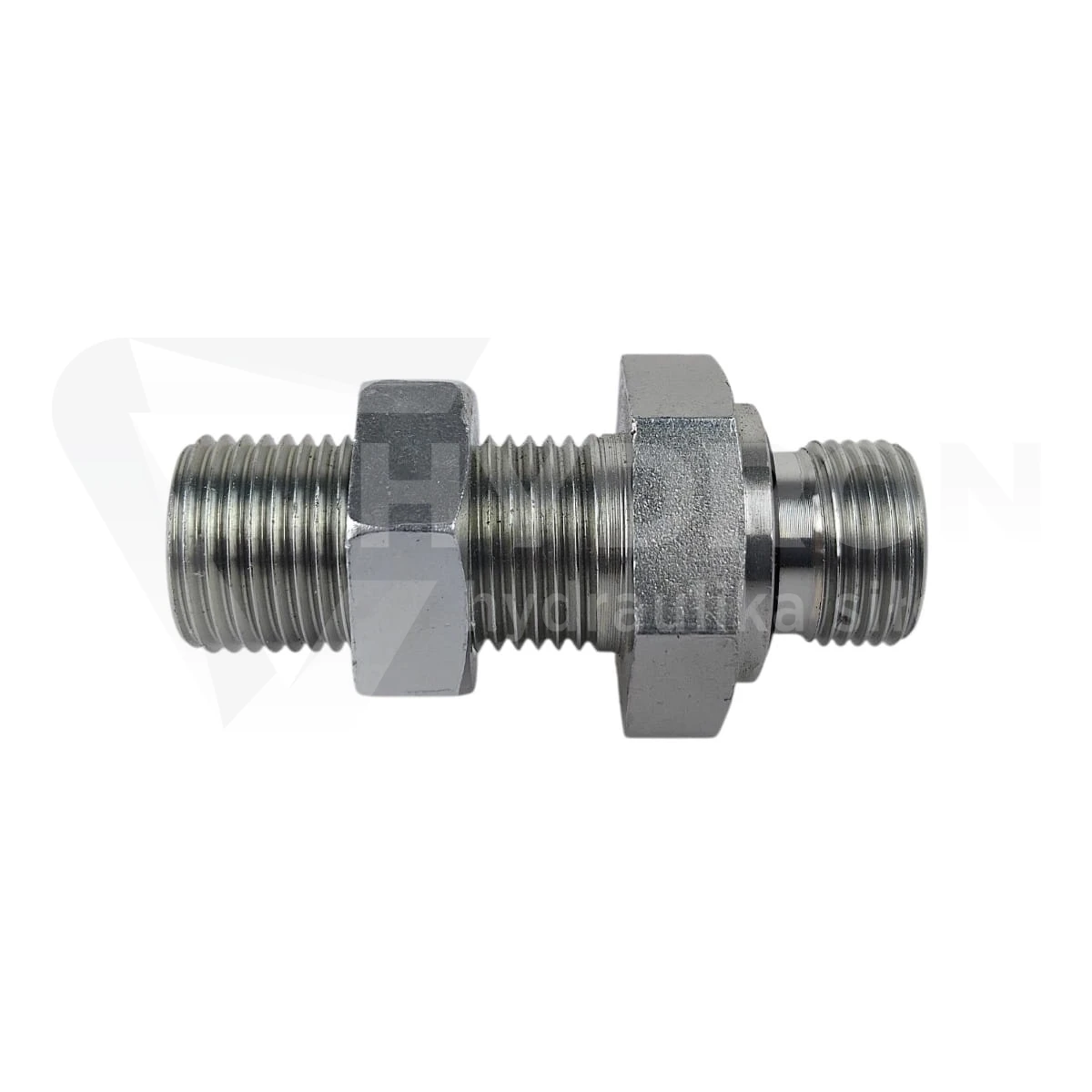

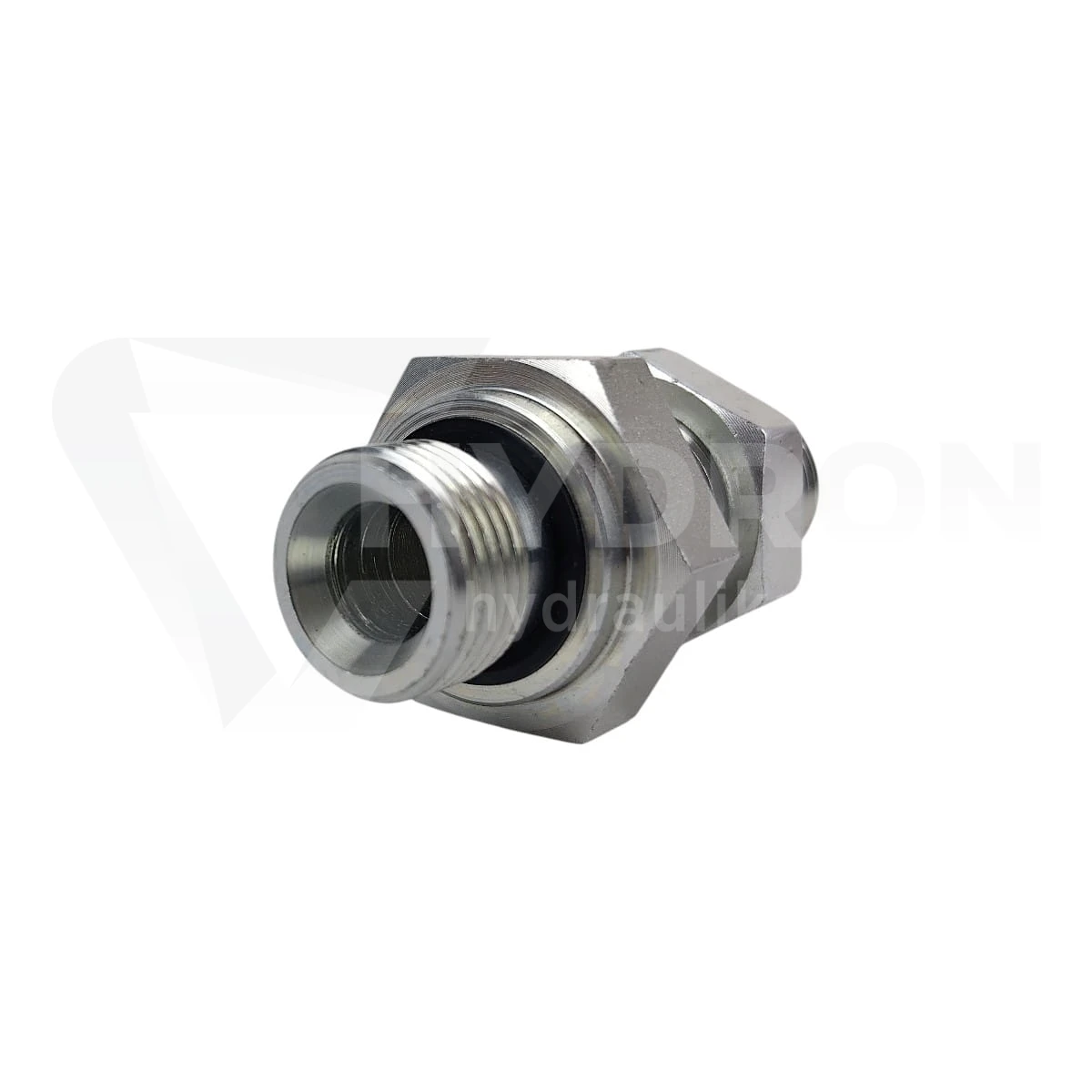

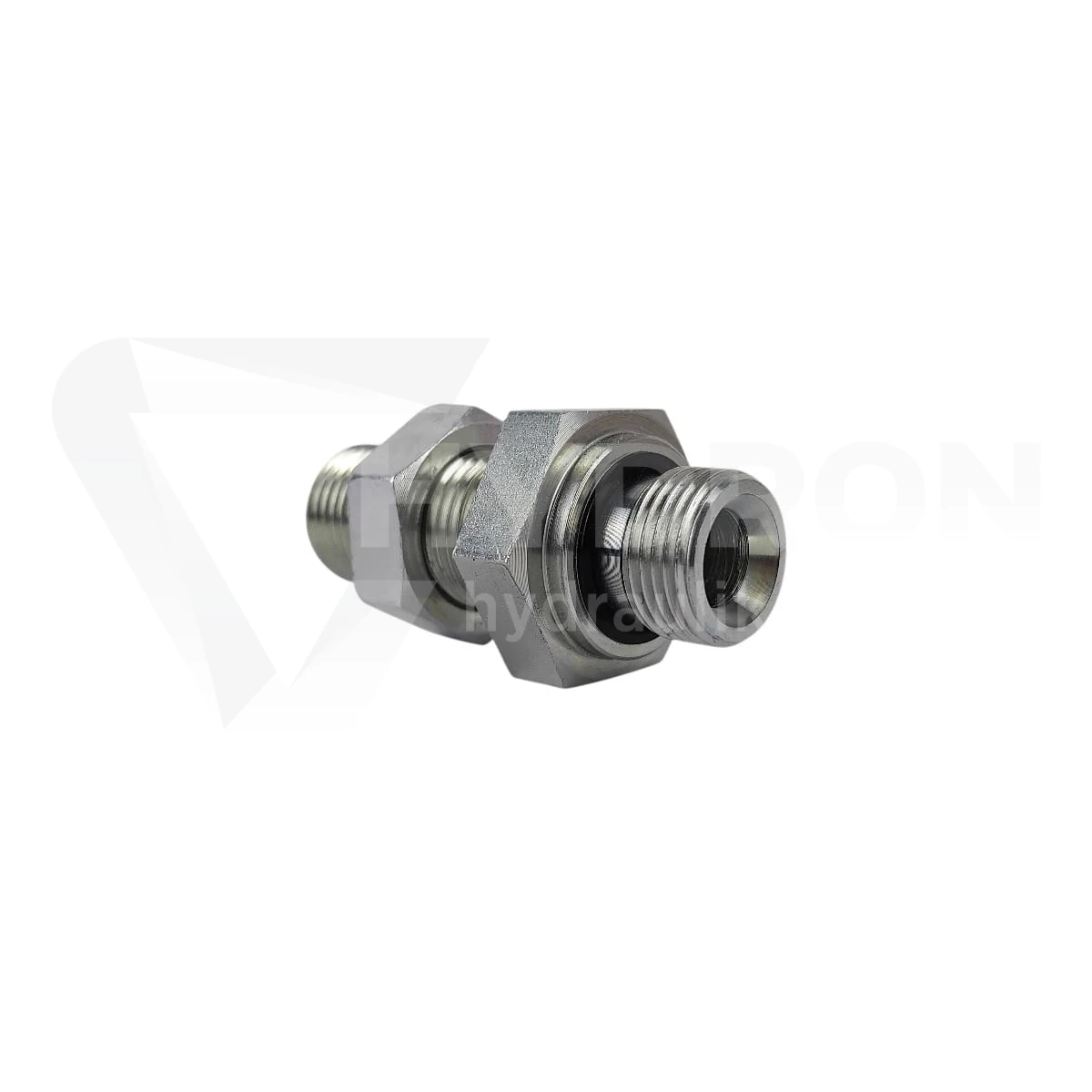

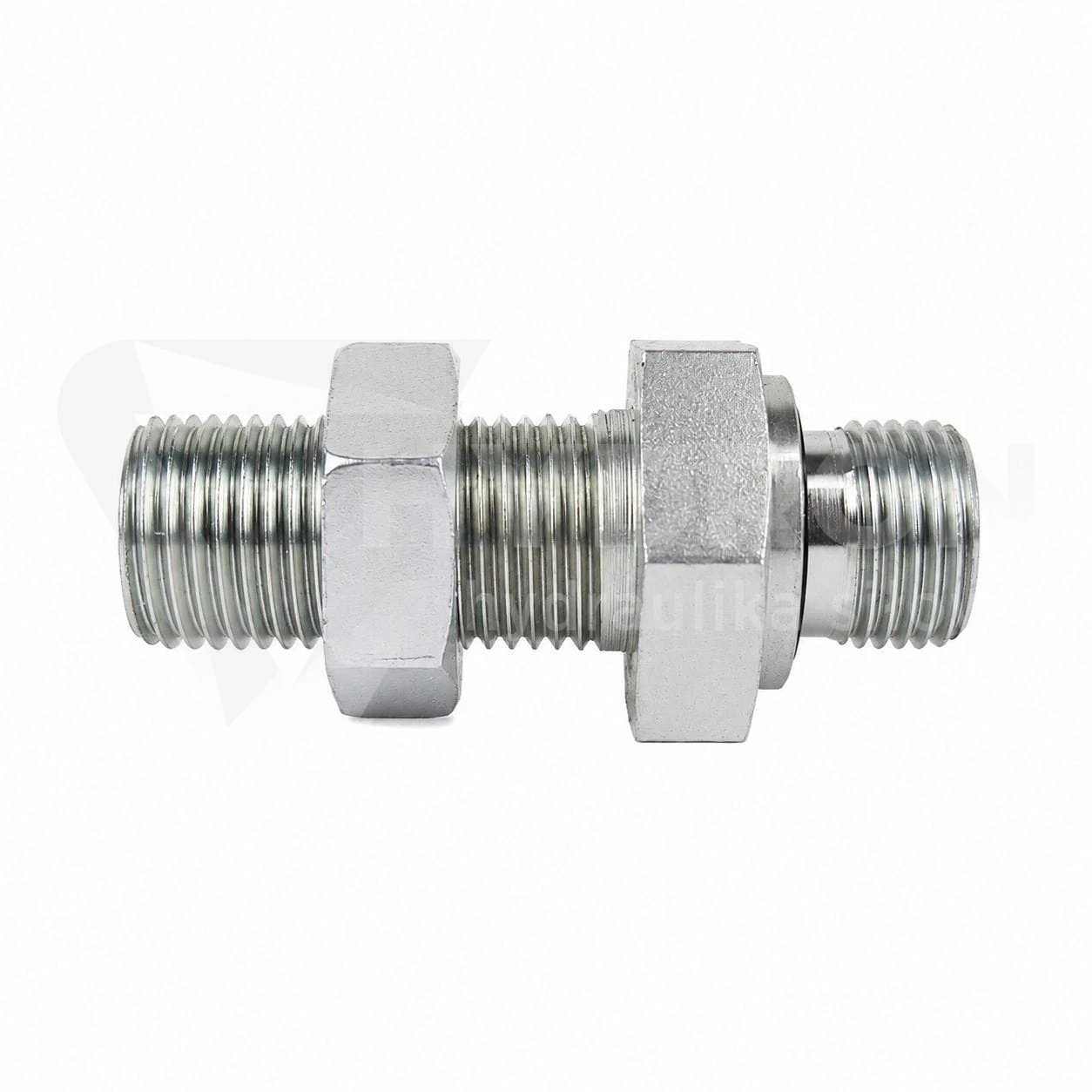

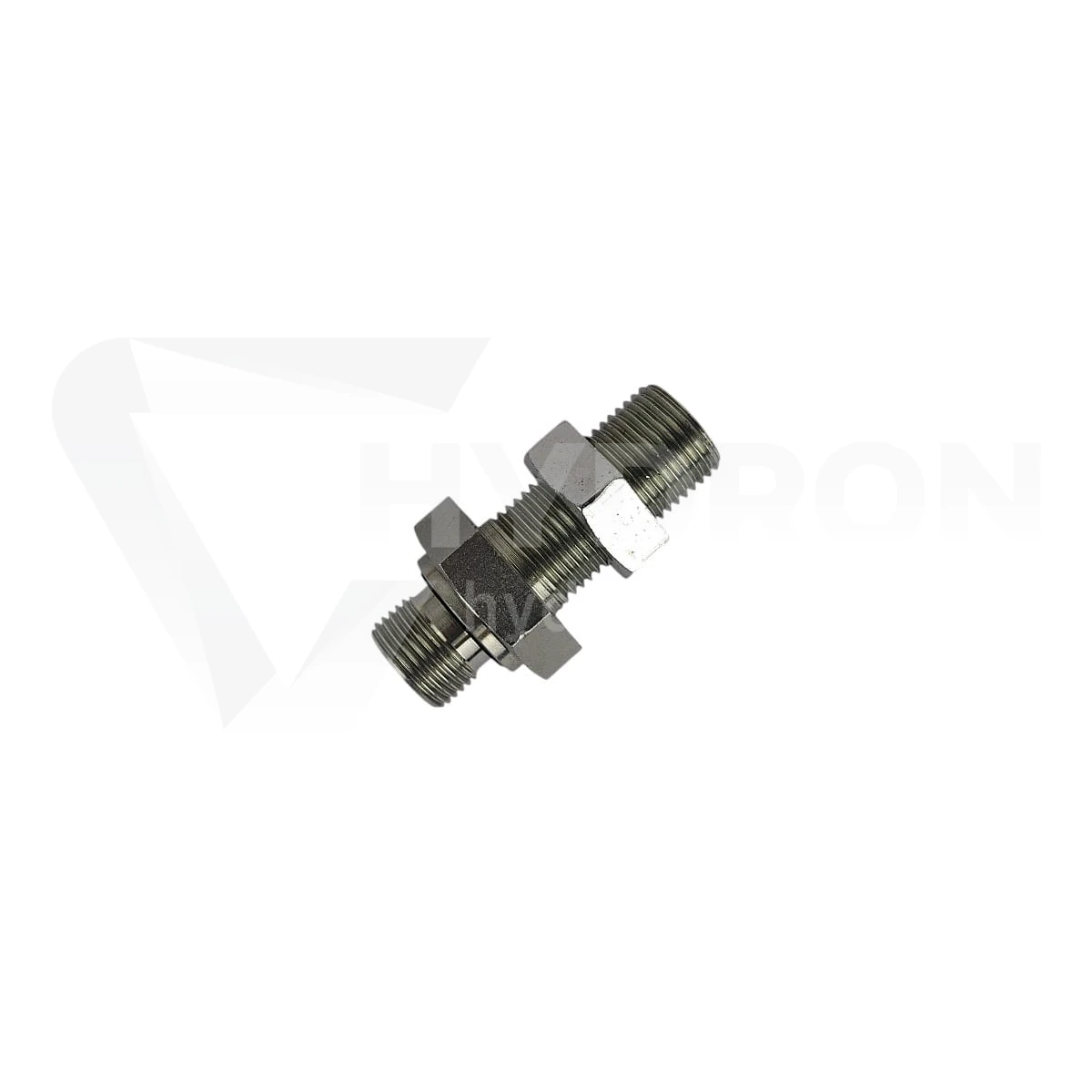

Złączka grodziowa 1/2"ED / 1 ORFS jest stalowym elementem przyłączeniowym do wykonania przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po jednej stronie znajduje się gwint 1/2" BSP w wykonaniu ED, po drugiej stronie gwint 1" ORFS. Produkt łączy dwa różne standardy połączeń i pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny. Złączka wykonana jest ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 315 bar.

Parametry techniczne

• Produkt: złączka grodziowa 1/2"ED / 1 ORFS
• Typ złącza: proste - złącze, przyłącze
• Standard połączenia: BSP ED / ORFS
• Rozmiar gwintu 1: 1/2" BSP
• Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
• Rozmiar gwintu 2: 1" ORFS
• Wymiar gwintu 2: 25,2-25,5 mm zewnętrznie / 23,4-23,7 mm wewnętrznie
• Gwint mniejszy: 1/2" BSP
• Gwint większy: 1" ORFS
• Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
• Ciśnienie pracy: 315 bar
• Norma wykonania: złącza ORFS J1453
• Polska Norma: PN-65 M73141, złączki proste
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 1/2/1
• Kod kreskowy EAN: 0200000032432

Złączka grodziowa 1/2"ED / 1 ORFS do przejścia przez konstrukcję

Ten wariant stosuje się wtedy, gdy przewód lub fragment instalacji hydraulicznej musi przejść przez ściankę maszyny i jednocześnie zmienić standard połączenia z BSP ED na ORFS. Korpus grodziowy stabilizuje miejsce przejścia, dzięki czemu przewód nie pracuje luźno w otworze i nie przenosi całych drgań bezpośrednio na gwint. W podobnych zastosowaniach można sprawdzić także kategorię złączki grodziowe BSP/ORFS, gdzie znajdują się inne przejścia między gwintami BSP i ORFS.

Gwint 1/2" BSP ED i 1" ORFS - dwa różne sposoby uszczelnienia

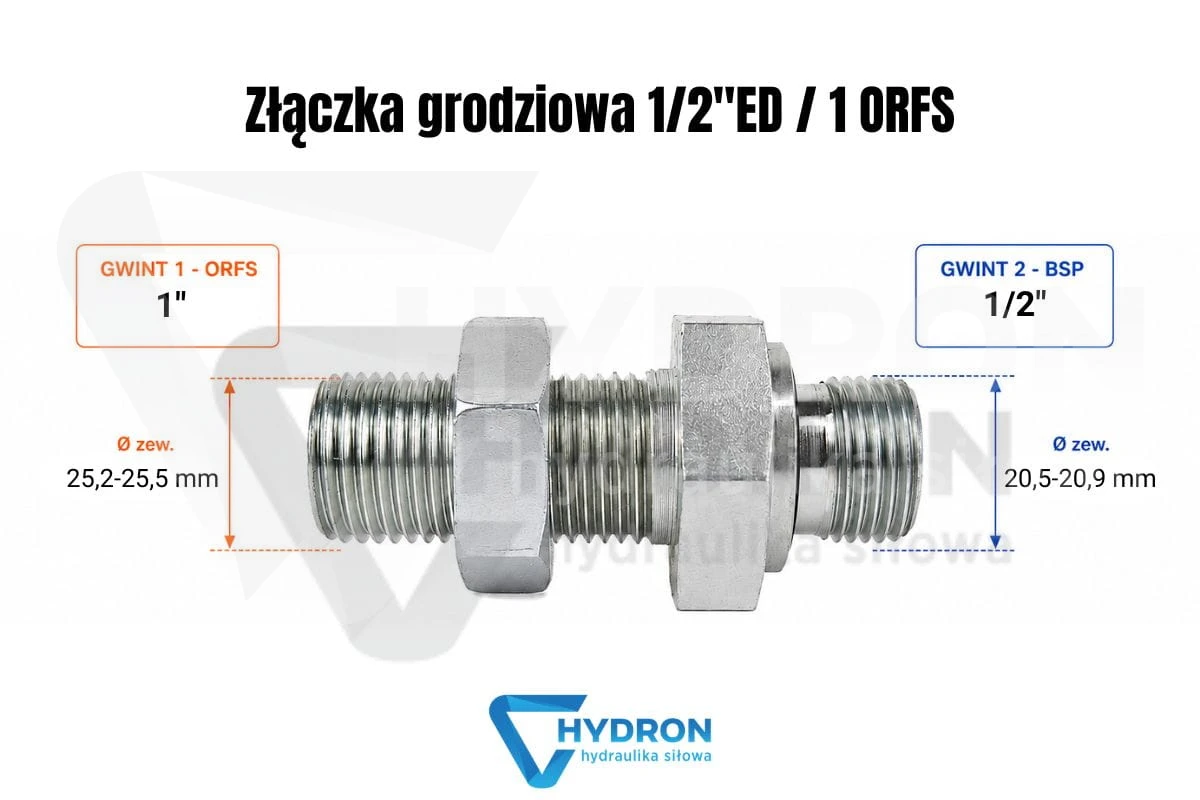

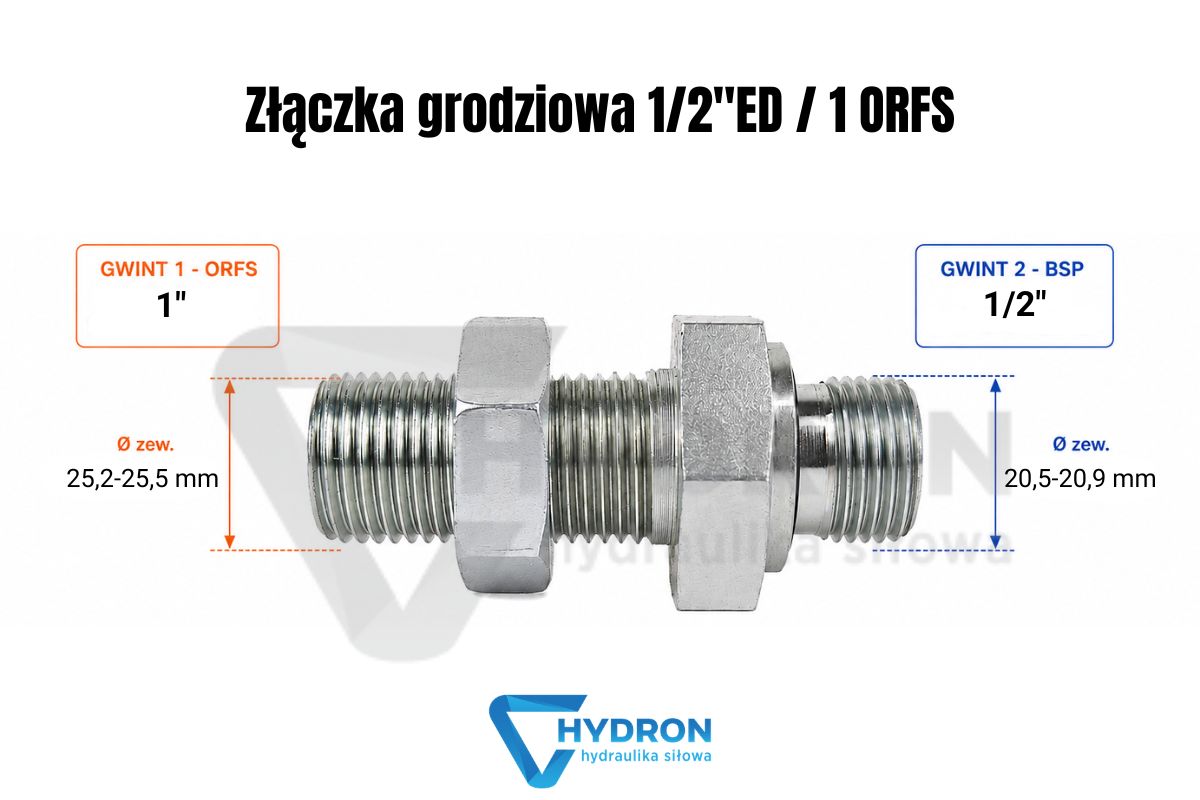

W tej złączce pracują dwa standardy, których nie należy dobierać wyłącznie po nazwie calowej. Strona 1/2" BSP ma wymiar zewnętrzny 20,5-20,9 mm, natomiast strona 1" ORFS ma wymiar zewnętrzny 25,2-25,5 mm. Gwint większy to 1" ORFS, a gwint mniejszy to 1/2" BSP. Przy doborze trzeba więc sprawdzić średnicę, standard uszczelnienia, typ końcówki przewodu i element współpracujący po obu stronach grodzi.

ED po stronie BSP - na co uważać przy montażu

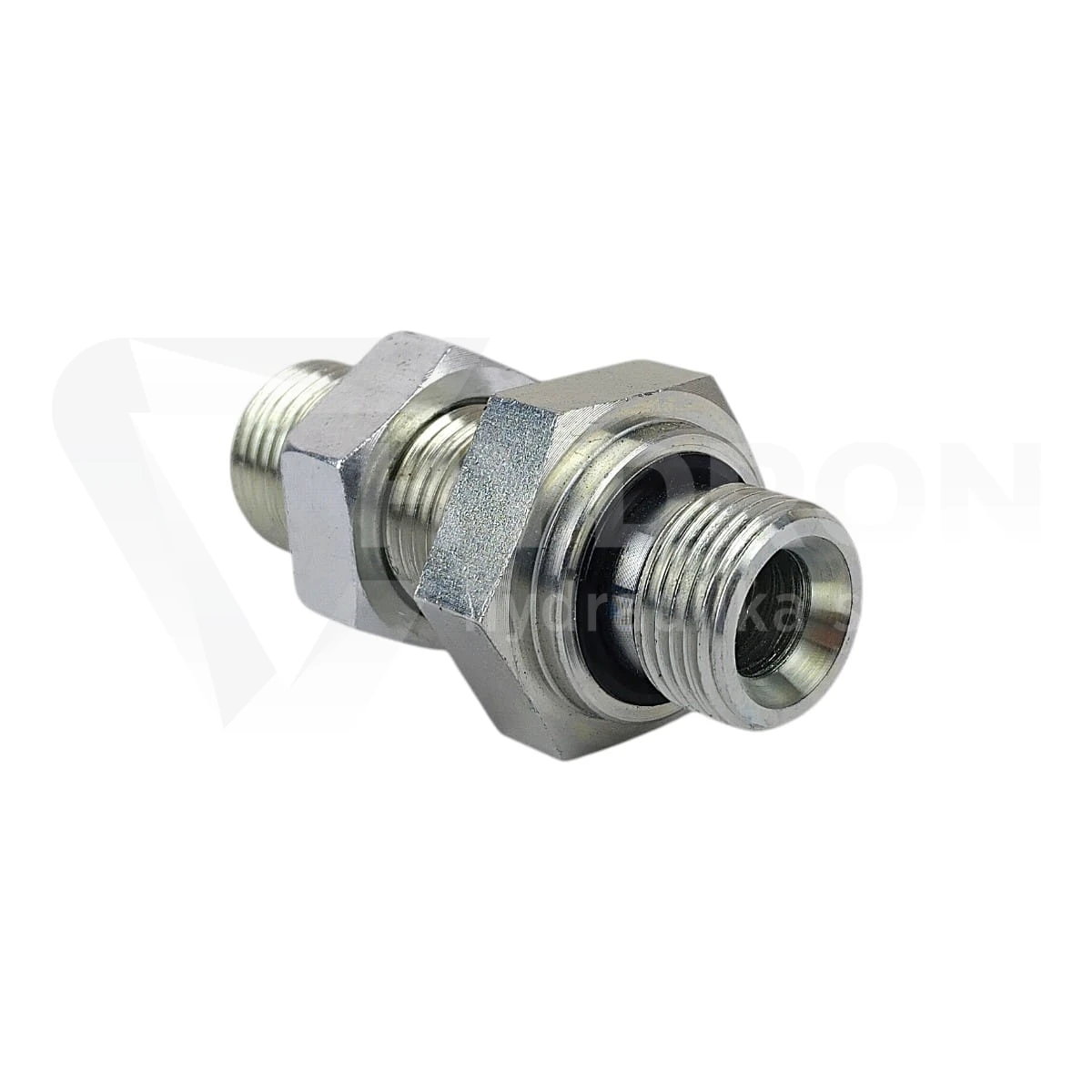

Oznaczenie ED przy gwincie 1/2" BSP informuje o połączeniu z uszczelnieniem elastomerowym. To nie jest dowolny gwint rurowy skręcany wyłącznie na gwincie. Element po stronie BSP musi mieć zgodną powierzchnię styku i właściwe miejsce pracy uszczelnienia. Jeżeli po tej stronie zostanie zastosowany adapter o podobnym gwincie, ale innym sposobie uszczelnienia, połączenie może wyglądać poprawnie podczas montażu, lecz po uruchomieniu układu zacznie przepuszczać olej.

ORFS 1" i szczelność na czole połączenia

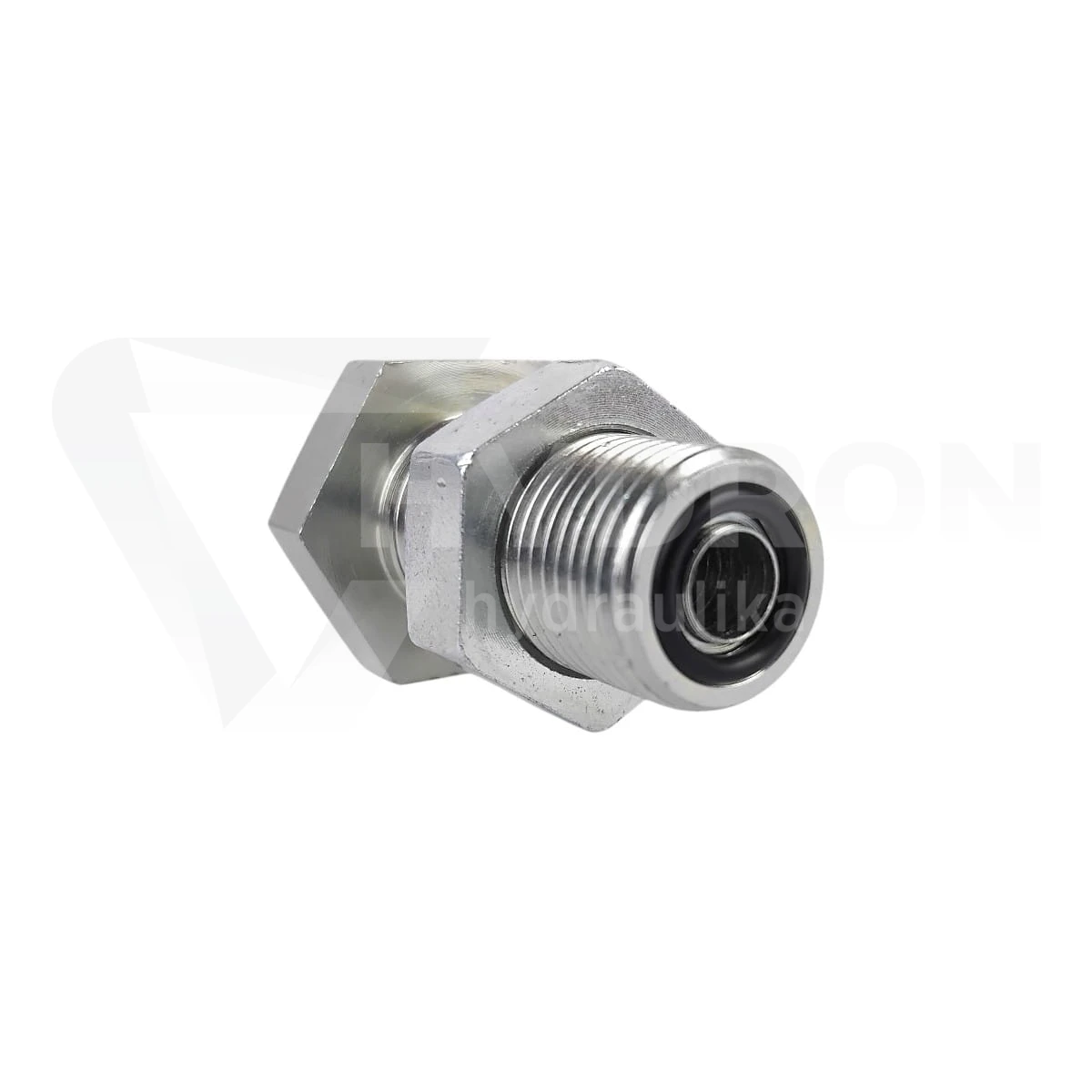

Strona 1" ORFS pracuje w systemie O-Ring Face Seal. Gwint odpowiada tu za dociągnięcie elementów, ale właściwa szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Przed montażem trzeba sprawdzić czystość czoła, stan uszczelnienia oraz zgodność końcówki przewodu lub adaptera po stronie ORFS. Zarysowanie powierzchni czołowej, przecięty O-ring albo pomylenie ORFS z JIC może doprowadzić do wycieku mimo pozornie poprawnego skręcenia. Elementy w samym standardzie ORFS można porównać w kategorii złączki grodziowe ORFS.

Kiedy wybrać złączkę grodziową 1/2"ED / 1 ORFS

Złączka grodziowa 1/2"ED / 1 ORFS ma sens w instalacjach, w których jedna strona układu jest wykonana w standardzie BSP ED, a druga wymaga połączenia ORFS 1". Może to być panel hydrauliczny, przejście przez ramę maszyny, punkt serwisowy, modernizacja istniejącej instalacji albo fragment zabudowy, w którym producent zastosował różne standardy przyłączeniowe. W takim miejscu złączka nie tylko łączy dwa gwinty, ale też porządkuje prowadzenie przewodu i odciąża połączenie.

Kiedy nie używać jej jako zwykłej redukcji

Grodziówka nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, siłownik, zawór lub blok hydrauliczny, trzeba dobrać przyłącze zgodne z gniazdem i sposobem uszczelnienia w korpusie. Do takich zastosowań służą przyłączki proste hydrauliczne. Złączka grodziowa pracuje inaczej: przeprowadza instalację przez przegrodę i stabilizuje punkt połączeniowy po obu stronach panelu.

Ciśnienie 315 bar a bezpieczeństwo całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar, ale o bezpieczeństwie decyduje cały odcinek instalacji. Ograniczeniem może być przewód, końcówka ORFS, O-ring, adapter po stronie BSP, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale też stan powierzchni czołowej ORFS, uszczelnienie ED i sposób ułożenia przewodu. Do kontroli rzeczywistego ciśnienia w układzie przydatne są manometry hydrauliczne.

Przykład zastosowania w maszynie

Praktyczny przykład to przejście przez boczną płytę zabudowy hydraulicznej, gdzie od strony rozdzielacza występuje standard BSP ED, a od strony przewodu roboczego końcówka ORFS 1". Zamiast prowadzić przewód przez otwór i skręcać go pod naprężeniem, złączka zostaje osadzona w panelu jako stały punkt. Po jednej stronie można doprowadzić element instalacji w standardzie BSP, po drugiej podłączyć przewód z końcówką ORFS. Taki montaż ułatwia serwis, ogranicza przypadkowe ruchy przewodu i zmniejsza ryzyko luzowania połączenia.

Montaż bez naprężania przewodu hydraulicznego

Przy montażu złączki grodziowej trzeba zwrócić uwagę na przebieg przewodu po obu stronach panelu. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnie uszczelniające. Wyciek często pojawia się dopiero po kilku cyklach pracy, gdy instalacja zaczyna przenosić drgania. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Najczęstszy błąd przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie tylko jednej strony złączki. Użytkownik widzi gwint 1/2" BSP, dobiera element z podobnym gwintem i pomija stronę ORFS. Drugi błąd to mylenie ORFS z JIC, ponieważ oba standardy występują w rozmiarach calowych. Skutek jest prosty: gwint może się skręcić, ale uszczelnienie nie zadziała prawidłowo. W praktyce prowadzi to do wycieku oleju, uszkodzenia O-ringu, zarysowania powierzchni czołowej lub konieczności ponownego demontażu całego przejścia.

Ochrona przewodu przy przejściu przez panel

Złączka stabilizuje punkt przejścia, ale nie zabezpiecza całej trasy przewodu. Jeżeli wąż biegnie blisko ramy, osłony, krawędzi panelu albo ruchomego elementu maszyny, trzeba przewidzieć ochronę przed przetarciem. W takich miejscach sprawdzają się osłony spiralne na węże hydrauliczne. Przy dłuższych odcinkach warto zastosować także uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają połączenie grodziowe.

Produkty do porównania przy identyfikacji części

Jeżeli stary element nie ma czytelnego oznaczenia, najlepiej porównać osobno stronę BSP i ORFS. Po stronie BSP pomocna będzie złączka grodziowa BSP 1/2". Po stronie ORFS warto sprawdzić złączkę grodziową ORFS 1". Przy sąsiednim mniejszym wariancie do porównania może przydać się także złączka grodziowa 1/2"ED / 11/16 ORFS.

FAQ

Czy złączka grodziowa 1/2"ED / 1 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa 1/2"ED / 1 ORFS?

Produkt ma gwint 1/2" BSP po jednej stronie oraz gwint 1" ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 1" ORFS, a gwint mniejszy to 1/2" BSP. Różnicę należy potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ED przy gwincie BSP?

ED oznacza połączenie z uszczelnieniem elastomerowym. Strona BSP musi współpracować z elementem przystosowanym do takiego typu uszczelnienia.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność powstaje na powierzchni czołowej, a nie na samym gwincie.

Czy można zastosować tę złączkę jako zwykłą redukcję?

Nie. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / 1 ORFS?

Przed zakupem należy sprawdzić gwint 1/2" BSP, gwint 1" ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 315 bar oraz miejsce montażu w grodzi.
