Przyłączka prosta ED 1/2" BSP / 13/16-16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,63 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 13/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO11MG08R
  • Oznaczenie wg CAST 400417

Opis

Przyłączka prosta ED 1/2" BSP / 13/16"-16 ORFS

Przyłączka prosta ED 1/2" BSP / 13/16"-16 ORFS to element złączny hydrauliki siłowej przeznaczony do wykonywania połączeń pomiędzy urządzeniami wyposażonymi w gniazdo BSP a przewodami hydraulicznymi zakończonymi końcówką ORFS. Posiada dwa gwinty zewnętrzne: G 1/2" BSPP z uszczelnieniem elastomerowym ED oraz 13/16"-16 UN z uszczelnieniem czołowym O-ring. Prosta konstrukcja umożliwia osiowe podłączenie przewodu do korpusu pompy, siłownika, rozdzielacza lub innego elementu hydraulicznego.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia łączenie elementów wykorzystujących różne systemy gwintowe bez konieczności wymiany istniejących przyłączy. Może być stosowana podczas montażu nowych układów, modernizacji maszyn oraz prac serwisowych.

Gwint BSP 1/2" z uszczelnieniem ED

Strona korpusowa przyłączki posiada zewnętrzny gwint walcowy G 1/2" BSPP oraz uszczelnienie elastomerowe ED, określane jako Form E. Uszczelka jest dociskana do odpowiednio przygotowanej powierzchni gniazda urządzenia hydraulicznego. Za szczelność odpowiada uszczelnienie elastomerowe, a nie sam gwint.

Gwint ORFS 13/16"-16 z uszczelnieniem czołowym

Od strony przewodu zastosowano gwint zewnętrzny 13/16"-16 UN w systemie ORFS. Na płaskim czole przyłączki znajduje się pierścień O-ring, który podczas dokręcania odpowiedniej końcówki żeńskiej jest dociskany do powierzchni współpracującej. Połączenie nie wykorzystuje stożka uszczelniającego.

Adapter BSP 1/2" na ORFS 13/16"

Przyłączka pozwala połączyć gniazdo G 1/2" BSPP z przewodem wyposażonym w żeńską końcówkę ORFS 13/16"-16. Przy doborze należy zwrócić uwagę na rodzaj gwintu, jego skok, płaszczyznę uszczelnienia oraz zgodność zastosowanych elementów. Samo dopasowanie średnicy gwintu nie gwarantuje poprawnego połączenia.

Czym różni się uszczelnienie ORFS od JIC?

System ORFS wykorzystuje płaskie powierzchnie czołowe oraz pierścień O-ring. W systemie JIC szczelność uzyskuje się na metalowych powierzchniach stożkowych 37°. Z tego względu końcówki przewodów ORFS i JIC nie są zamienne. Do przyłączki należy zastosować kompatybilną końcówkę żeńską ORFS.

Montaż i kontrola szczelności połączenia

Przed montażem należy sprawdzić stan obu gwintów, uszczelki ED oraz pierścienia O-ring po stronie ORFS. Powierzchnie uszczelniające powinny być czyste i pozbawione uszkodzeń. Dokręcanie należy przeprowadzić zgodnie z wymaganiami zastosowanych elementów. Dopuszczalne ciśnienie kompletnego połączenia zależy od parametrów przyłączki, przewodu i współpracujących końcówek.

Parametry techniczne i oznaczenia katalogowe

  • Typ: przyłączka prosta ED BSP / ORFS
  • Gwint korpusowy: G 1/2" BSPP, zewnętrzny
  • Gwint przewodowy: 13/16"-16 UN ORFS, zewnętrzny
  • Uszczelnienie korpusowe: elastomerowe ED, Form E
  • Uszczelnienie przewodowe: płaskie czoło z pierścieniem O-ring
  • System połączenia przewodowego: ORFS, SAE J1453
  • Oznaczenie Vitillo: AMO11MG08R
  • Oznaczenie CAST: 400417

Najczęściej zadawane pytania (FAQ)

Jaką końcówkę przewodu zastosować do gwintu 13/16"-16 ORFS?

Należy zastosować końcówkę żeńską ORFS z gwintem 13/16"-16 UN oraz odpowiednią płaską powierzchnią współpracującą z pierścieniem O-ring przyłączki.

Czy przyłączka posiada dwa uszczelnienia?

Tak. Po stronie BSP zastosowano uszczelkę ED, natomiast po stronie ORFS uszczelnienie czołowe z pierścieniem O-ring. Oba uszczelnienia współpracują z innymi powierzchniami przyłączeniowymi.

Czy można połączyć tę przyłączkę z końcówką JIC?

Nie. Połączenie ORFS wymaga odpowiedniej końcówki z płaską powierzchnią uszczelniającą. Końcówki JIC wykorzystują stożek 37° i nie są przeznaczone do współpracy z tym przyłączem.

Przyłączki proste BSP / ORFS w HYDRON

Pozostałe rozmiary i konfiguracje dostępne są w kategorii przyłączki proste BSP / ORFS. HYDRON zapewnia fachowe wsparcie techniczne przy doborze złączek hydraulicznych, gwintów, końcówek przewodów i uszczelnień do instalacji hydrauliki siłowej.

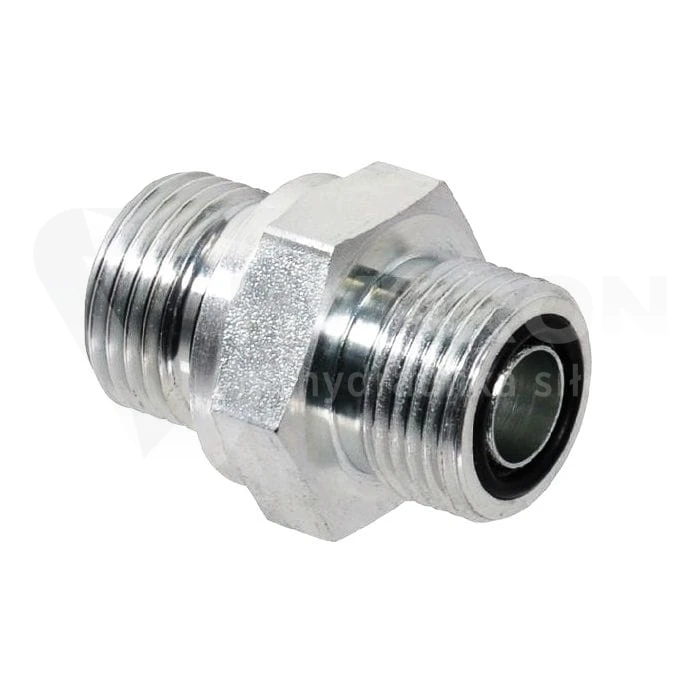

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
