Złączka grodziowa 1/4"ED / 11/16 ORFS

Przejdź do sekcji Opinie

12,62 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

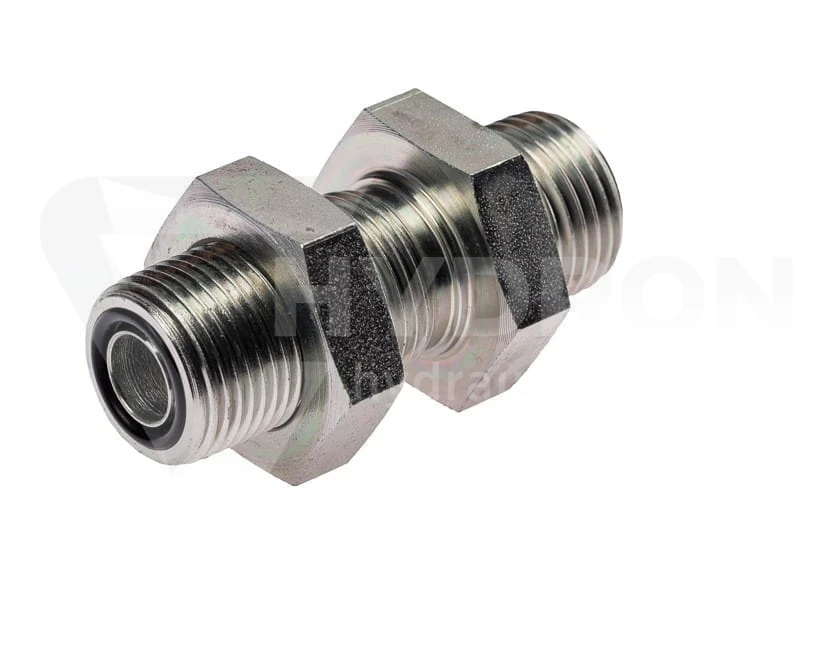

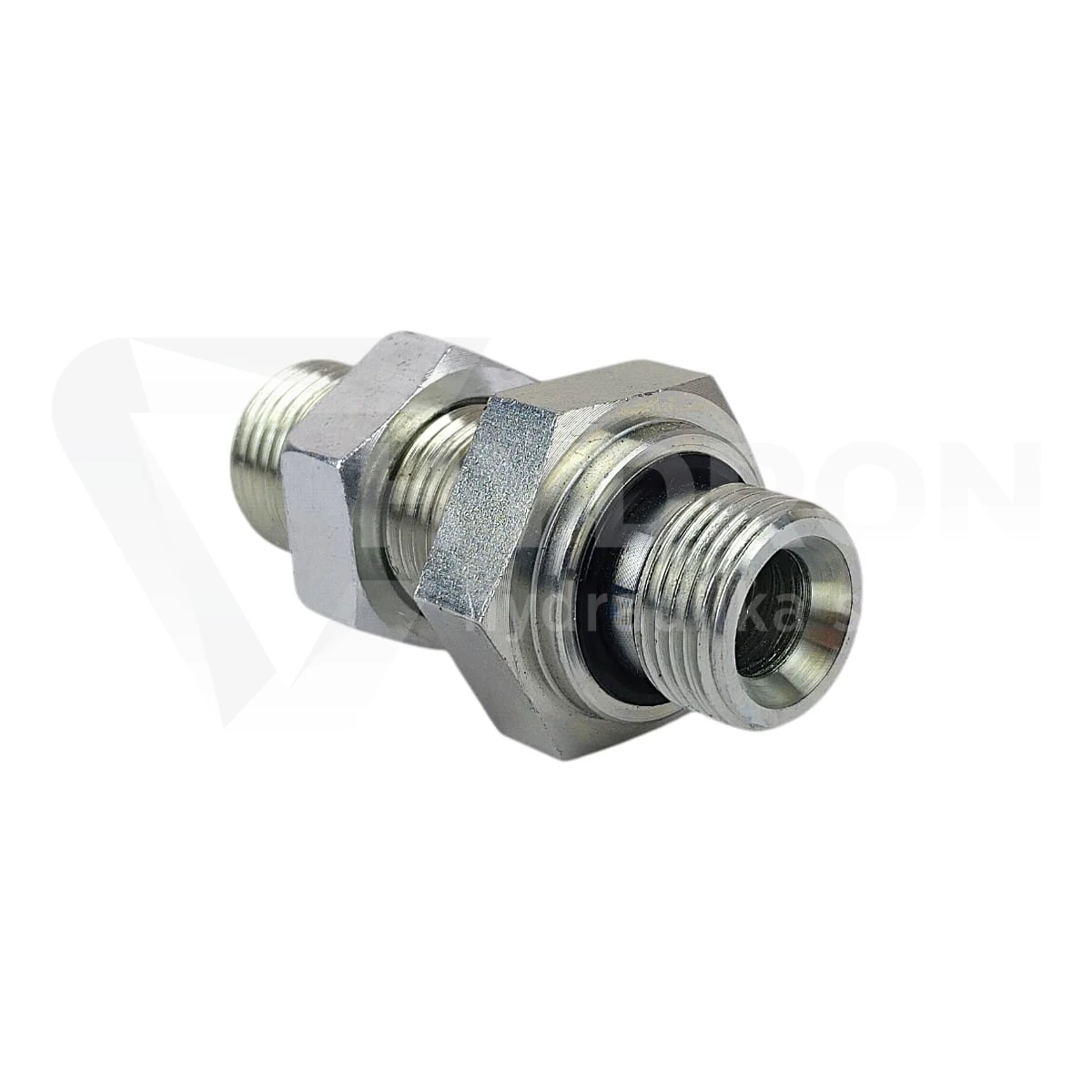

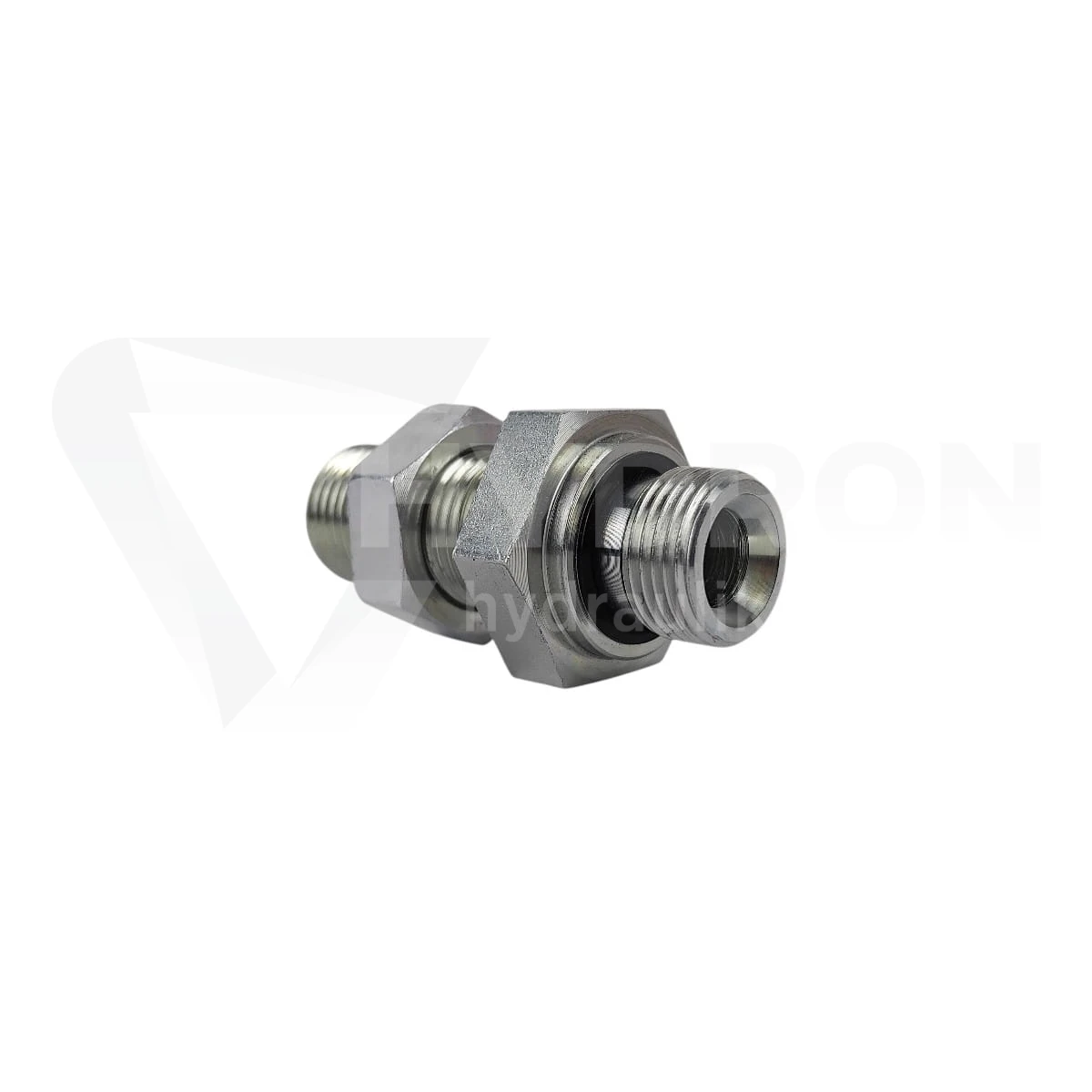

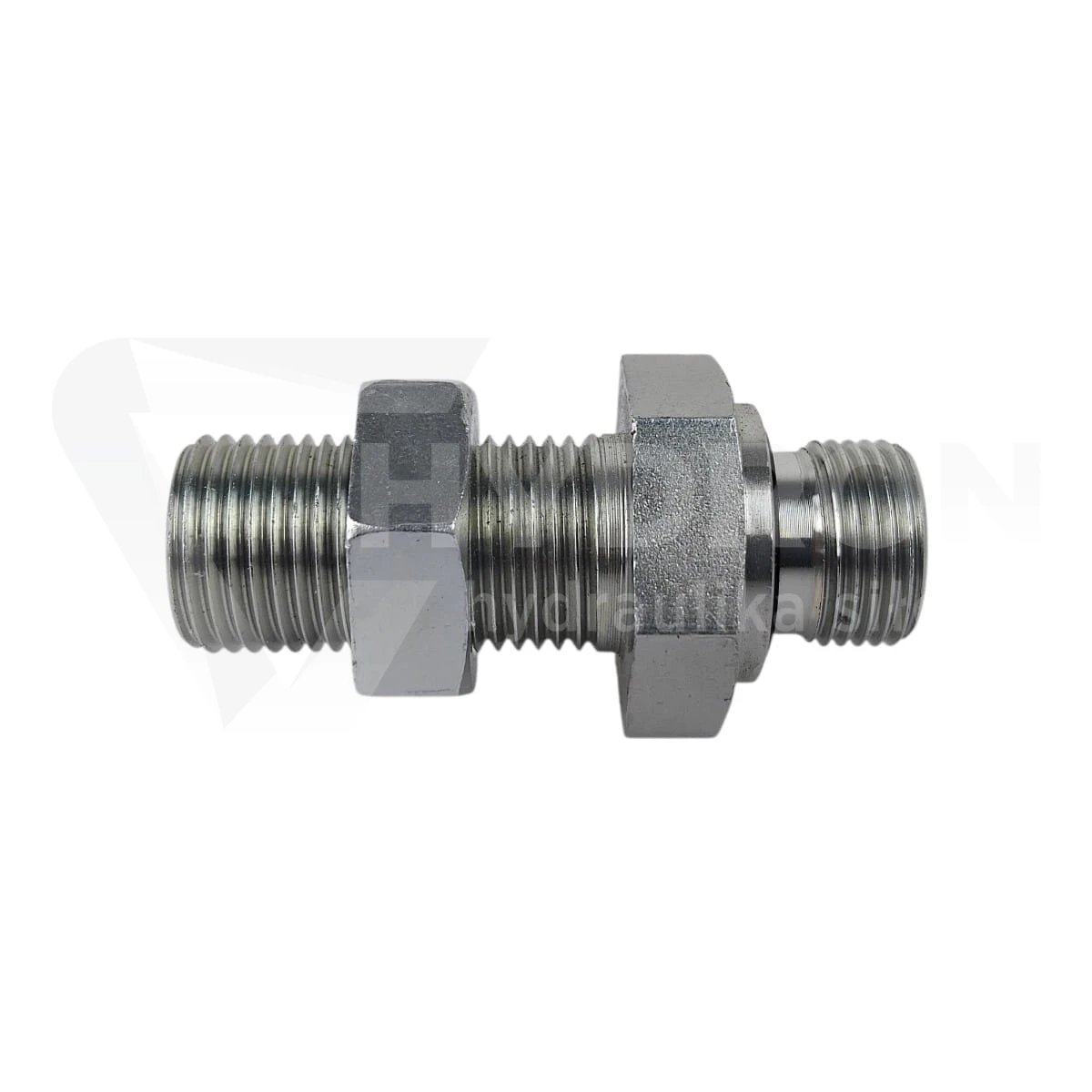

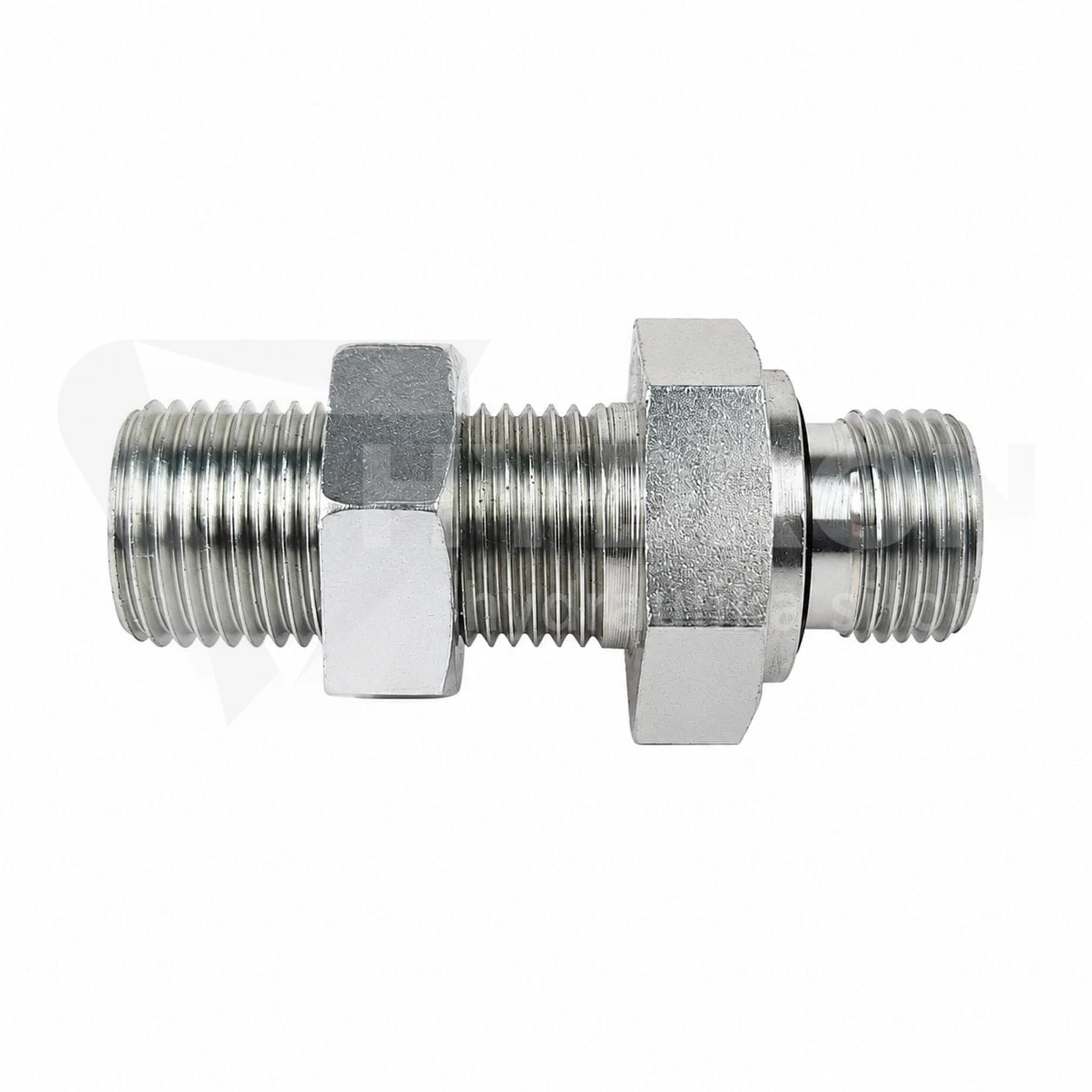

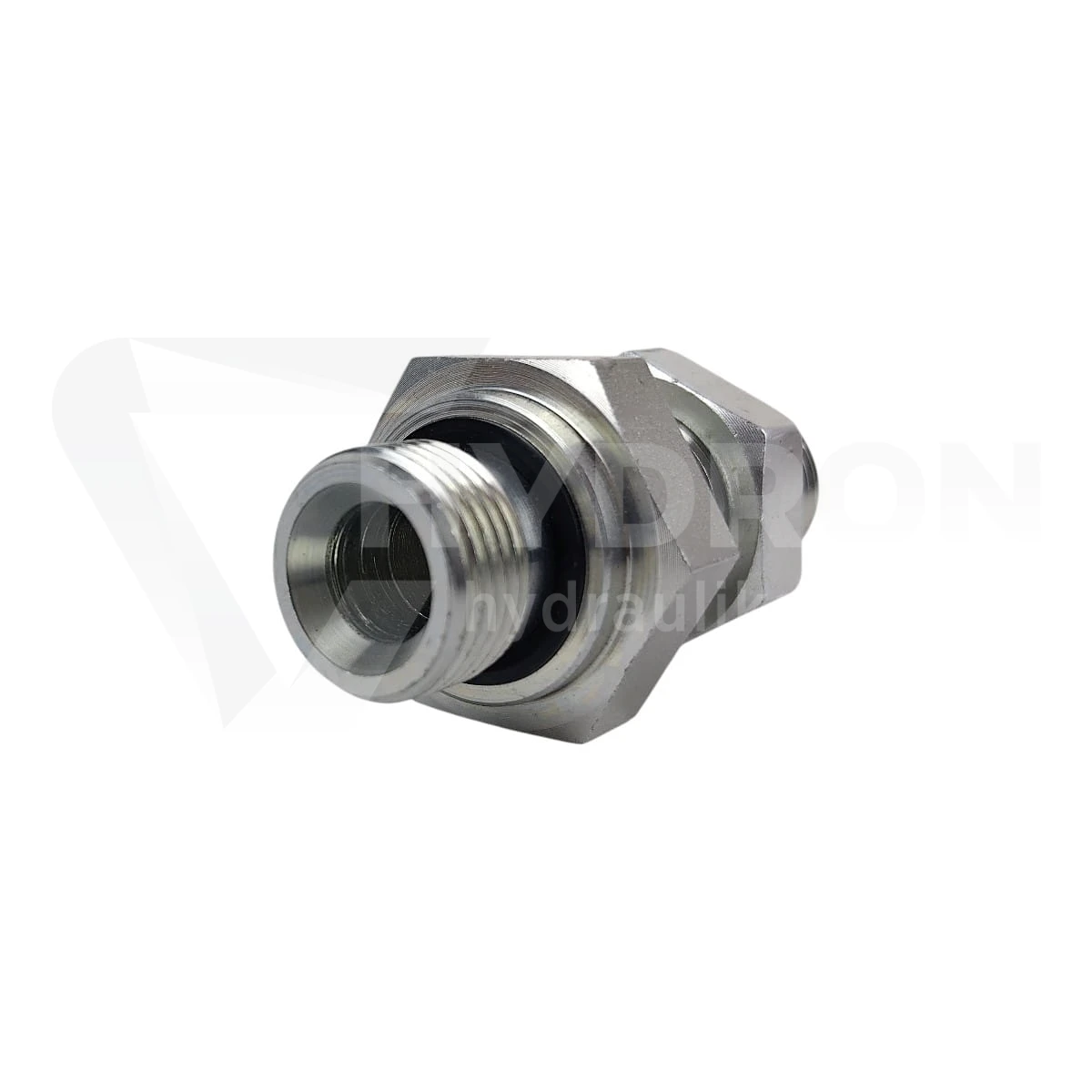

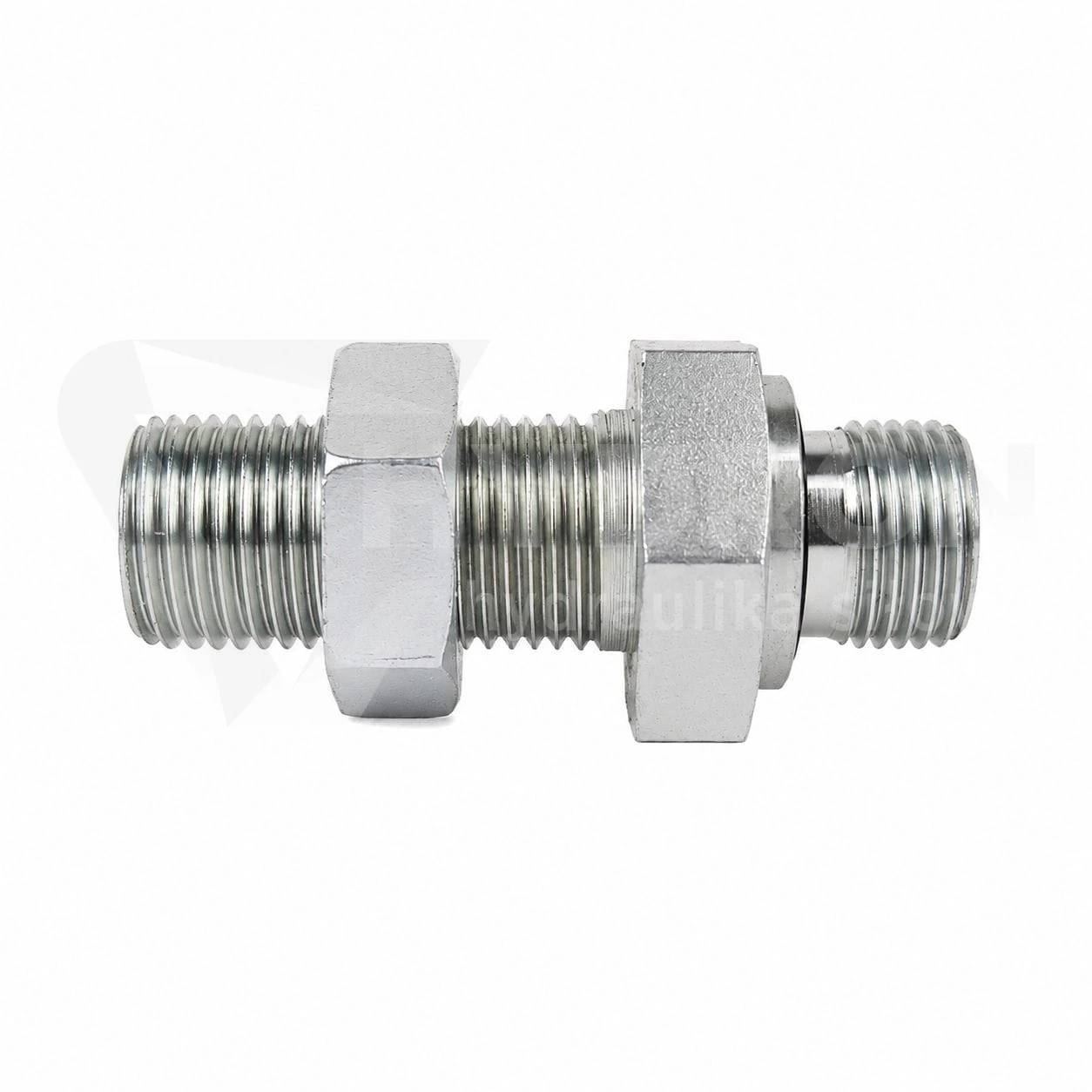

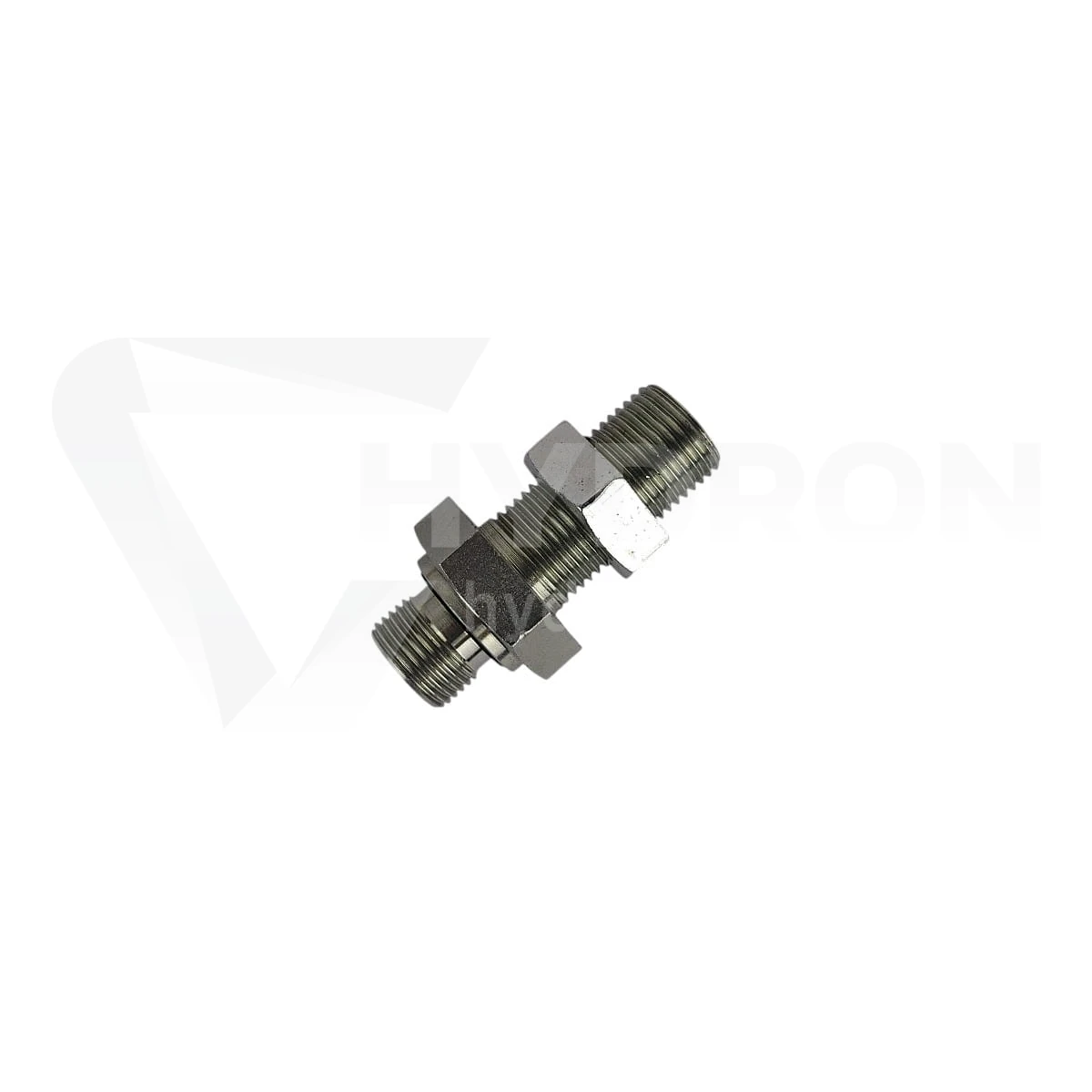

Złączka grodziowa 1/4"ED / 11/16 ORFS

Złączka grodziowa 1/4"ED / 11/16 ORFS służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, płytę montażową, ramę lub obudowę maszyny. Po jednej stronie znajduje się gwint 1/4" BSP w wykonaniu ED, po drugiej stronie gwint 11/16" ORFS. Produkt łączy dwa różne standardy przyłączeniowe i pozwala osadzić punkt połączeniowy w konstrukcji, zamiast prowadzić przewód luźno przez otwór. Złączka pracuje przy ciśnieniu do 400 bar, dlatego przy doborze trzeba sprawdzić nie tylko rozmiar gwintu, ale również sposób uszczelnienia i elementy współpracujące po obu stronach grodzi.

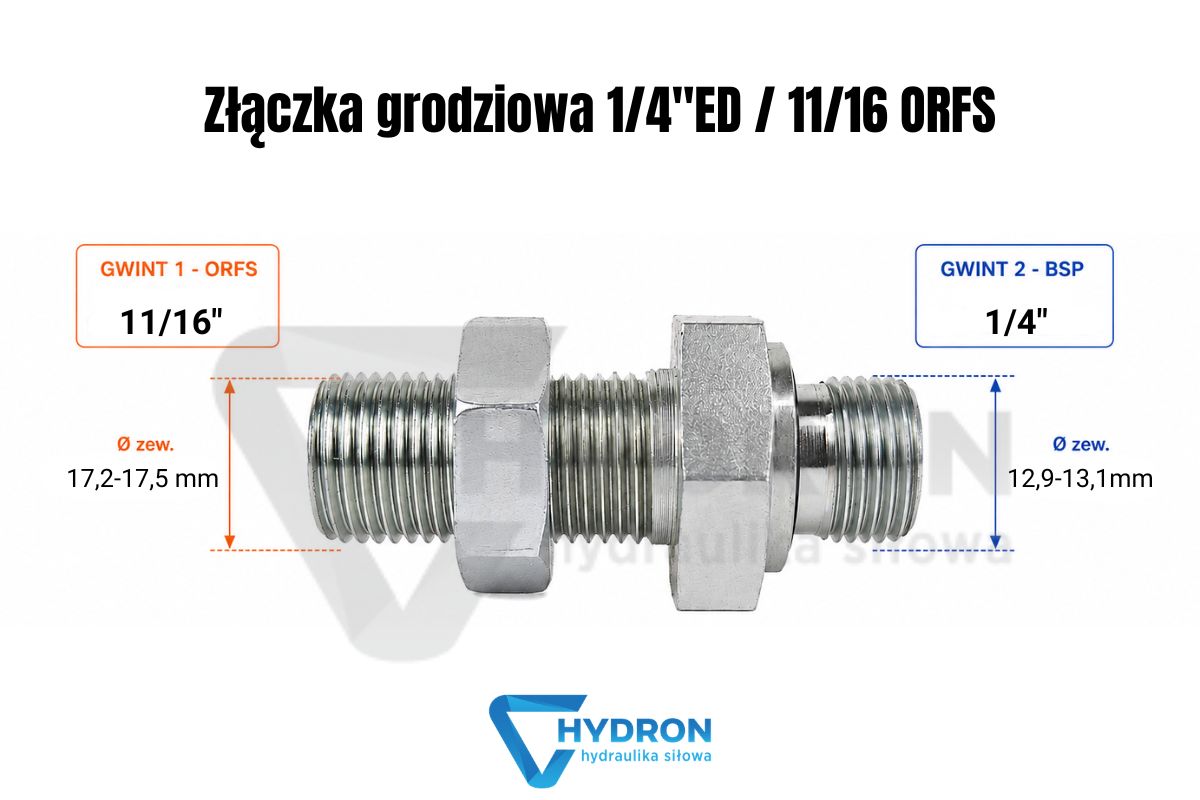

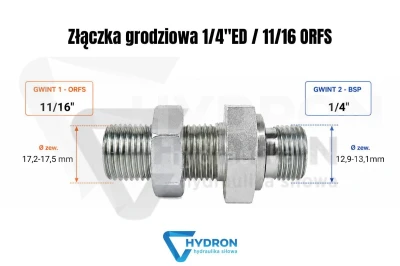

Złączka grodziowa 1-4 ED - 11-16 ORFS

Złączka grodziowa BSP/ORFS do przejścia przez panel

Ten typ złączki ma większe znaczenie niż zwykła przejściówka gwintowa. Korpus grodziowy stabilizuje miejsce przejścia przez panel i ogranicza pracę przewodu bezpośrednio na krawędzi otworu. Ma to znaczenie w maszynach mobilnych, zabudowach hydraulicznych, panelach serwisowych, konstrukcjach przemysłowych i układach, gdzie przewód powinien być poprowadzony w stałym punkcie. Inne warianty tego typu można porównać w kategorii złączki grodziowe BSP/ORFS.

Gwint 1/4" BSP ED i 11/16 ORFS w jednym elemencie

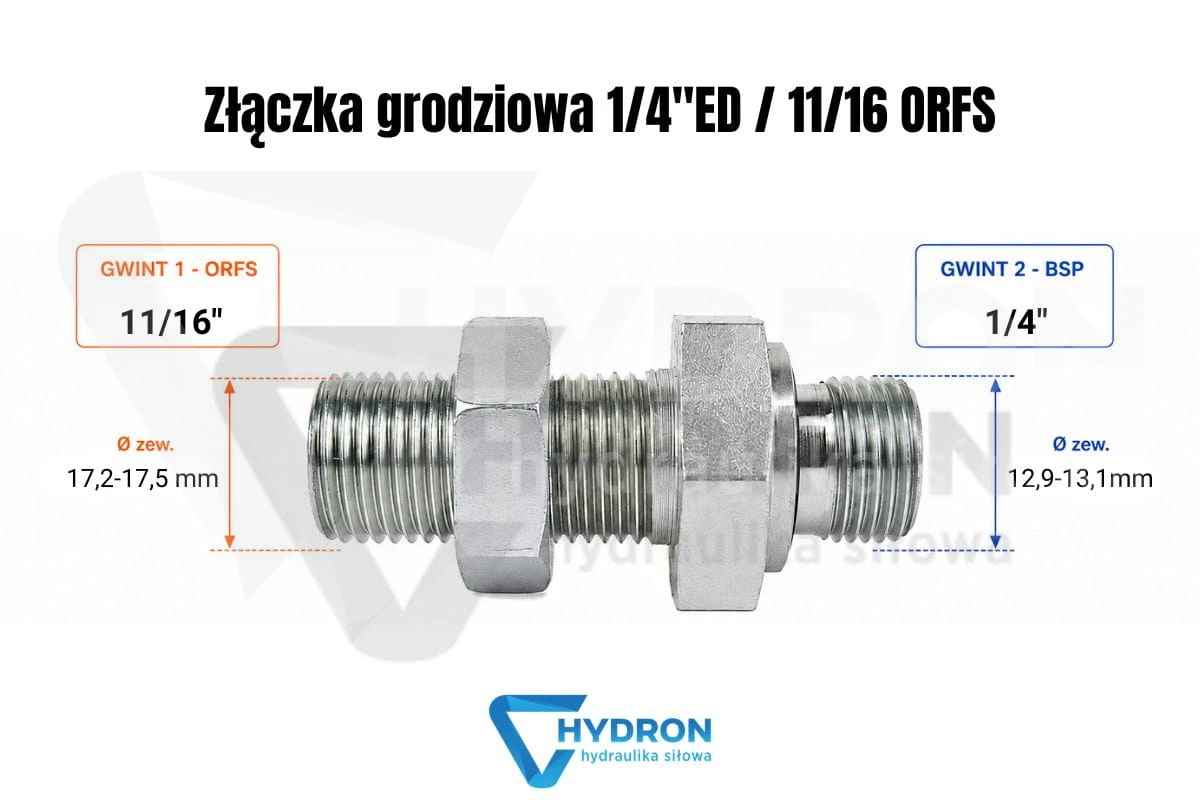

W tej złączce występują dwa różne standardy hydrauliczne. Strona 1/4" BSP ma wymiar 12,9-13,1 mm zewnętrznie, natomiast strona 11/16" ORFS ma wymiar 17,2-17,5 mm zewnętrznie. Gwint większy to 11/16" ORFS, a gwint mniejszy to 1/4" BSP. Przy doborze nie wystarczy określenie „gwint calowy”, ponieważ BSP i ORFS różnią się geometrią, sposobem uszczelnienia i elementami współpracującymi. Pomylenie tych standardów może doprowadzić do nieszczelności albo uszkodzenia powierzchni roboczej.

ED po stronie 1/4" BSP

Oznaczenie ED przy gwincie 1/4" BSP oznacza połączenie z uszczelnieniem elastomerowym. Strona BSP nie powinna być więc traktowana jak zwykły gwint rurowy skręcany wyłącznie na gwincie. Element współpracujący musi być zgodny z takim sposobem uszczelnienia. Jeżeli po stronie BSP zostanie zastosowany niewłaściwy adapter, połączenie może wyglądać poprawnie podczas montażu, ale po uruchomieniu układu zacznie przepuszczać olej. Przed skręceniem warto sprawdzić powierzchnię styku, czystość gwintu i stan uszczelnienia.

ORFS 11/16 i uszczelnienie czołowe

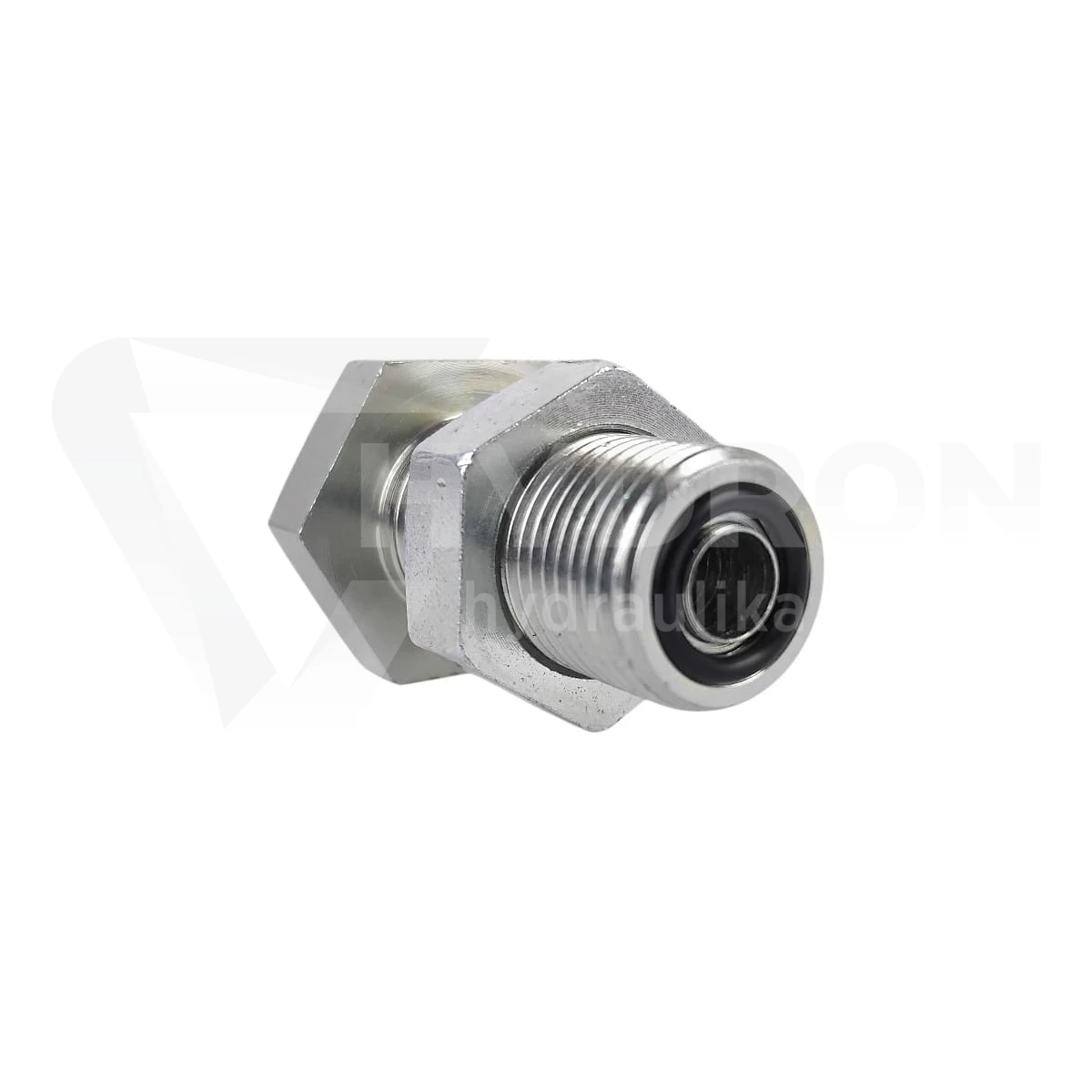

Strona 11/16" ORFS pracuje w systemie O-Ring Face Seal. W takim połączeniu gwint odpowiada za dociągnięcie elementów, ale szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Dlatego przed montażem trzeba sprawdzić, czy końcówka przewodu, adapter albo element po stronie ORFS ma zgodną geometrię, czyste czoło i nieuszkodzone uszczelnienie. Elementy w samym standardzie ORFS można porównać w kategorii złączki grodziowe ORFS.

Kiedy stosować złączkę 1/4"ED / 11/16 ORFS

Złączka grodziowa 1/4"ED / 11/16 ORFS sprawdza się w instalacjach, w których jedna strona układu pracuje w standardzie BSP ED, a druga w standardzie ORFS. Może to dotyczyć modernizacji maszyny, naprawy panelu hydraulicznego, przejścia przez ramę, połączenia przewodu z blokiem pomocniczym albo przebudowy fragmentu instalacji, w której producent zastosował różne standardy przyłączeniowe. Grodziówka pozwala utrzymać stały punkt montażowy i zmniejsza ryzyko pracy przewodu na samym gwincie.

Nie stosuj grodziówki jako przypadkowej redukcji

Złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, siłownik, zawór lub blok hydrauliczny, trzeba dobrać część odpowiednią do konkretnego gniazda i sposobu uszczelnienia. Do takich połączeń służą przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: przeprowadza instalację przez panel i stabilizuje punkt połączeniowy po obu stronach konstrukcji.

Ciśnienie pracy 400 bar i kontrola całego połączenia

Ciśnienie pracy tej złączki wynosi 400 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka ORFS, O-ring, adapter, zawór, gniazdo BSP albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić, czy problem nie wynikał z uszkodzonego czoła ORFS, niezgodnego uszczelnienia ED albo przewodu pracującego pod naprężeniem. Do kontroli ciśnienia przydatne są manometry hydrauliczne.

Montaż przez gródź bez naprężania przewodu

Przy montażu złączka powinna być stabilnie osadzona w otworze, a przewód po obu stronach nie powinien wymuszać jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnię uszczelniającą. Wyciek często pojawia się dopiero po pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Typowe błędy przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie produktu tylko po średnicy gwintu. Drugi to pomylenie ORFS z innym standardem calowym, szczególnie z JIC. Trzeci problem pojawia się wtedy, gdy strona BSP zostaje potraktowana jak zwykły gwint bez uwzględnienia uszczelnienia ED. W tej złączce trzeba potwierdzić oba standardy: 1/4" BSP ED oraz 11/16" ORFS. Jeżeli stary element był wielokrotnie dokręcany, należy sprawdzić także stan powierzchni uszczelniających, O-ringu i elementów współpracujących.

Ochrona i mocowanie przy przejściu grodziowym

Przejście przez panel często znajduje się blisko krawędzi, ramy lub osłony maszyny. Sama złączka stabilizuje punkt połączenia, ale nie chroni całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy dłuższych przewodach lub rurach potrzebne są też dodatkowe punkty podparcia. Do tego służą uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają połączenie grodziowe.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana część nie ma czytelnych oznaczeń, najlepiej porównać standardy osobno. Po stronie BSP pomocna może być złączka grodziowa BSP 1/4". Po stronie ORFS można sprawdzić złączkę grodziową ORFS 11/16" albo sąsiedni wariant złączkę grodziową ORFS 9/16". Takie porównanie ogranicza ryzyko zakupu elementu podobnego wizualnie, ale pracującego w innym systemie uszczelnienia.

Dane techniczne produktu

Produkt: złączka grodziowa 1/4"ED / 11/16 ORFS
Typ złącza: proste - złącze, przyłącze
Standard połączenia: BSP ED / ORFS
Rozmiar gwintu 1: 1/4" BSP
Wymiar gwintu 1: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
Rozmiar gwintu 2: 11/16" ORFS
Wymiar gwintu 2: 17,2-17,5 mm zewnętrznie / 15,8-16,1 mm wewnętrznie
Gwint mniejszy: 1/4" BSP
Gwint większy: 11/16" ORFS
Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
Ciśnienie pracy: 400 bar
Norma wykonania: złącza ORFS J1453
Polska Norma: PN-65 M73141, złączki proste
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 1/4/11/16
Kod kreskowy EAN: 0200000032494

Wsparcie techniczne Hydron przy doborze złączki BSP/ORFS

Przy doborze złączki grodziowej 1/4"ED / 11/16 ORFS najlepiej podać oba gwinty, typ uszczelnienia, ciśnienie pracy oraz miejsce montażu w maszynie. Hydron pomaga dobrać złączki grodziowe, przewody, końcówki, przyłączki, uszczelnienia i elementy mocujące do układów hydrauliki siłowej. Weryfikacja przed zakupem ogranicza ryzyko pomyłki, skraca czas naprawy i zmniejsza liczbę ponownych demontaży instalacji.

Faq

Czy złączka grodziowa 1/4"ED / 11/16 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka 1/4"ED / 11/16 ORFS?

Produkt ma gwint 1/4" BSP po jednej stronie oraz gwint 11/16" ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 11/16" ORFS, a gwint mniejszy to 1/4" BSP. Różnicę trzeba potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 400 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność zależy od powierzchni czołowej i właściwego uszczelnienia, a nie od samego gwintu.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/4"ED / 11/16 ORFS?

Przed zakupem należy sprawdzić gwint 1/4" BSP, gwint 11/16" ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 400 bar oraz miejsce montażu w grodzi.
