Przyłączka prosta ED 1/4" BSP / 9/16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 11,80 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 9/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO06MG04R
  • Oznaczenie wg CAST 400409

Opis

Przyłączka prosta ED 1/4" BSP / 9/16" ORFS

Przyłączka prosta ED 1/4" BSP / 9/16" ORFS to stalowy element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Umożliwia podłączenie przewodu wyposażonego w końcówkę żeńską ORFS do urządzenia posiadającego gniazdo G 1/4" BSPP. Przyłączka ma dwa gwinty zewnętrzne oraz niezależne systemy uszczelnienia: elastomerową uszczelkę ED od strony korpusu i pierścień O-ring na płaskim czole przyłącza ORFS.

Zastosowanie przyłączki BSP / ORFS

Przyłączka może być stosowana w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych i urządzeń przemysłowych. Pozwala połączyć przewód hydrauliczny z pompą, siłownikiem, rozdzielaczem lub blokiem hydraulicznym, jeżeli zastosowane przyłącza odpowiadają jej gwintom i powierzchniom uszczelniającym.

Gwint G 1/4" BSPP z uszczelnieniem ED

Strona korpusowa posiada walcowy gwint zewnętrzny G 1/4" BSPP. Szczelność połączenia zapewnia uszczelka elastomerowa ED, określana również jako Form E. Uszczelnienie dociskane jest do odpowiednio przygotowanej powierzchni gniazda urządzenia. Sam gwint nie stanowi powierzchni uszczelniającej.

Gwint ORFS 9/16"-18 z uszczelnieniem czołowym

Po stronie przewodu zastosowano gwint zewnętrzny 9/16"-18 UNF w systemie ORFS. Na płaskim czole przyłączki umieszczony jest pierścień O-ring. Podczas dokręcania odpowiedniej końcówki żeńskiej uszczelnienie współpracuje z jej płaską powierzchnią czołową.

Adapter BSP 1/4" na ORFS 9/16"

Przyłączka umożliwia połączenie dwóch różnych standardów przyłączeniowych. Podczas doboru należy uwzględnić średnicę gwintu, jego skok oraz sposób uszczelnienia. Gwint ORFS nie jest zamienny z przyłączem JIC, w którym stosuje się stożkowe powierzchnie uszczelniające 37°.

Materiał i przygotowanie do montażu

Korpus przyłączki wykonany jest ze stali automatowej zabezpieczonej ocynkiem. Przed montażem należy sprawdzić stan obu gwintów, uszczelki ED i pierścienia O-ring. Powierzchnie współpracujące powinny być czyste i nieuszkodzone. Warunki pracy należy dobrać do parametrów całego połączenia hydraulicznego.

Parametry techniczne i oznaczenia katalogowe

  • Typ: przyłączka prosta ED BSP / ORFS
  • Gwint korpusowy: G 1/4" BSPP, zewnętrzny
  • Gwint przewodowy: 9/16"-18 UNF ORFS, zewnętrzny
  • Uszczelnienie korpusowe: elastomerowe ED, Form E
  • Uszczelnienie przewodowe: czołowe z pierścieniem O-ring
  • System połączenia przewodowego: ORFS, SAE J1453
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Oznaczenie Vitillo: AMO06MG04R
  • Oznaczenie CAST: 400409

Najczęściej zadawane pytania (FAQ)

Jaką końcówkę przewodu zastosować do tej przyłączki?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 9/16"-18 UNF i płaską powierzchnią uszczelniającą.

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Od strony BSPP zastosowano uszczelkę ED, natomiast strona ORFS posiada uszczelnienie czołowe z pierścieniem O-ring.

Czy końcówka JIC 9/16" pasuje do przyłączki ORFS 9/16"?

Nie. Pomimo podobnego oznaczenia rozmiaru systemy różnią się sposobem uszczelnienia. Do przyłączki ORFS należy stosować końcówkę zgodną z systemem ORFS.

Przyłączki hydrauliczne BSP / ORFS w HYDRON

Pozostałe konfiguracje dostępne są w kategorii przyłączki proste BSP / ORFS. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, uszczelnień oraz końcówek do przewodów hydraulicznych.

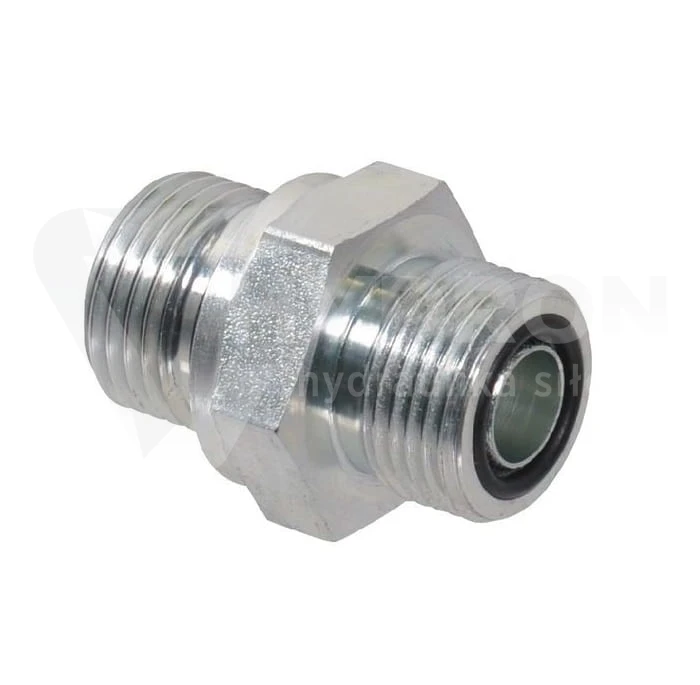

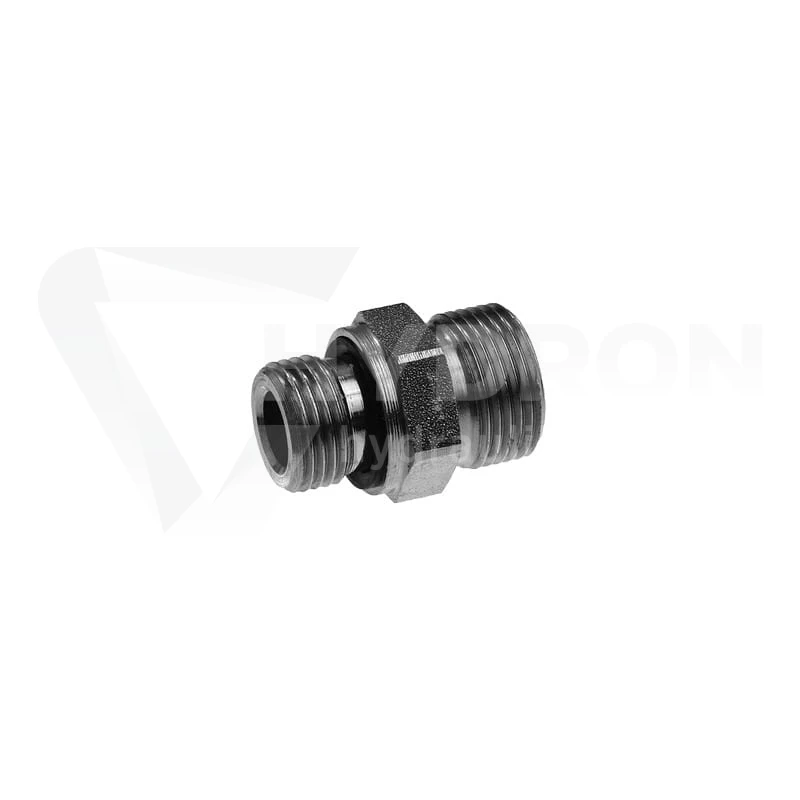

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
