Złączka grodziowa 3/4"ED / 1.3/16 ORFS

Przejdź do sekcji Opinie

29,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" BSP
Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Rozmiar gwintu 2 1.3/16 ORFS
Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

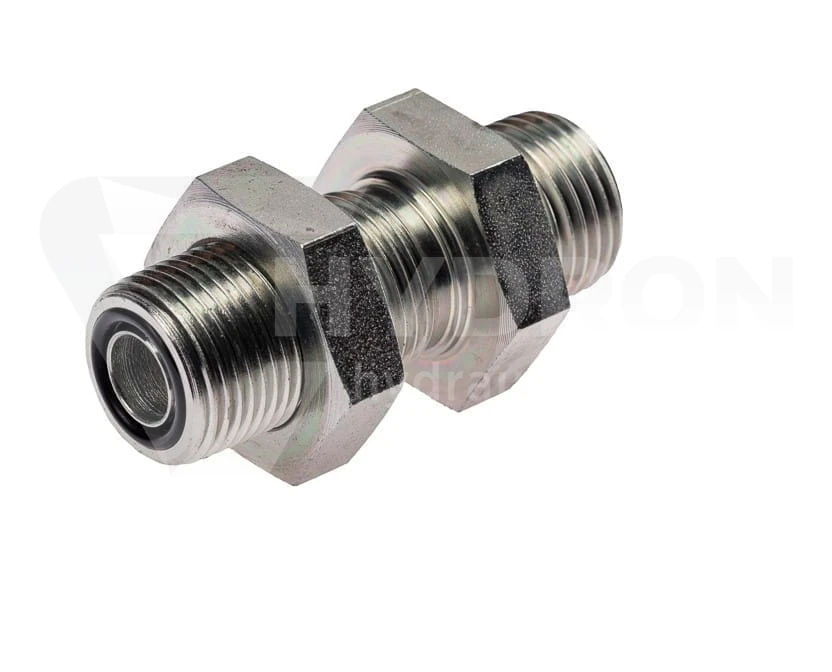

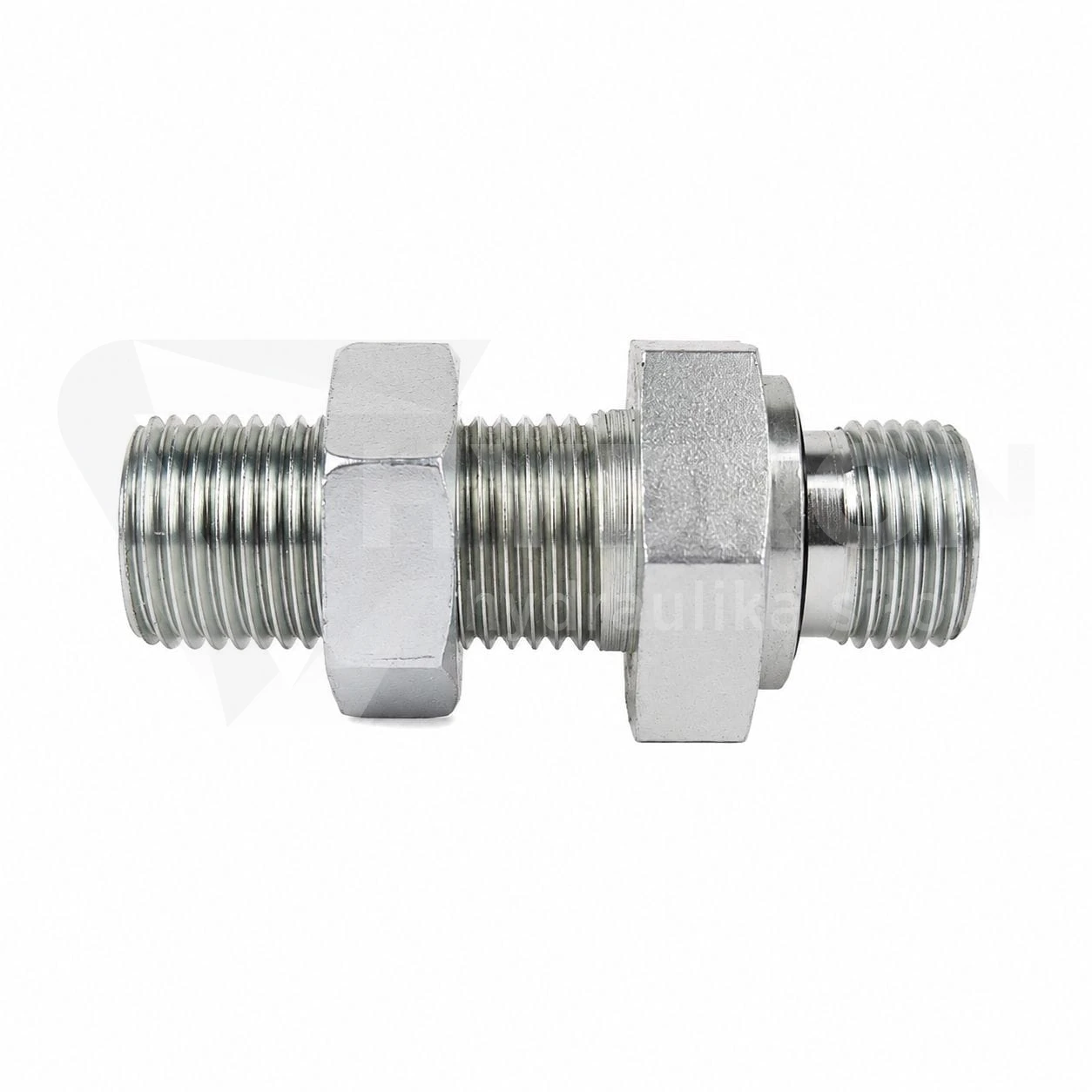

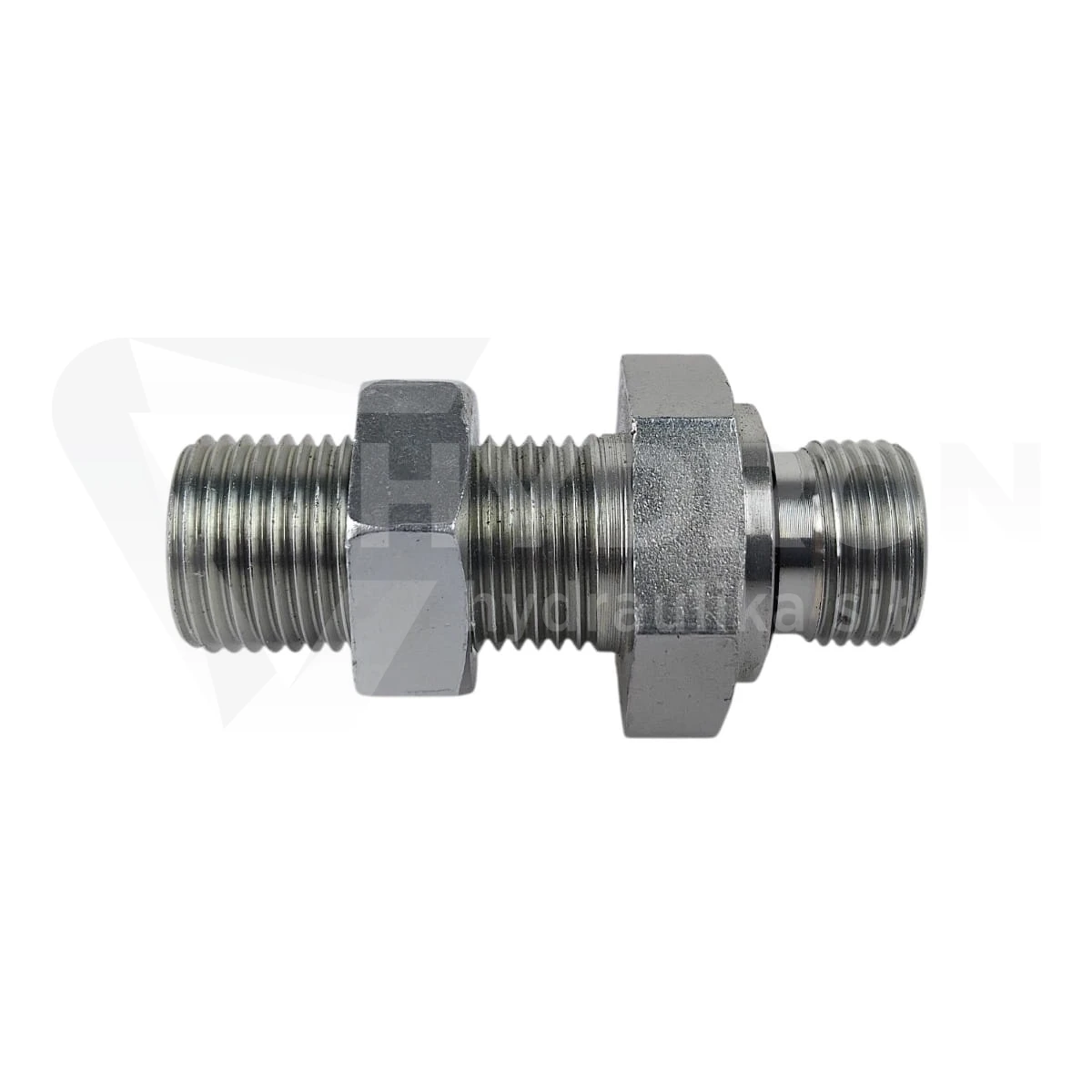

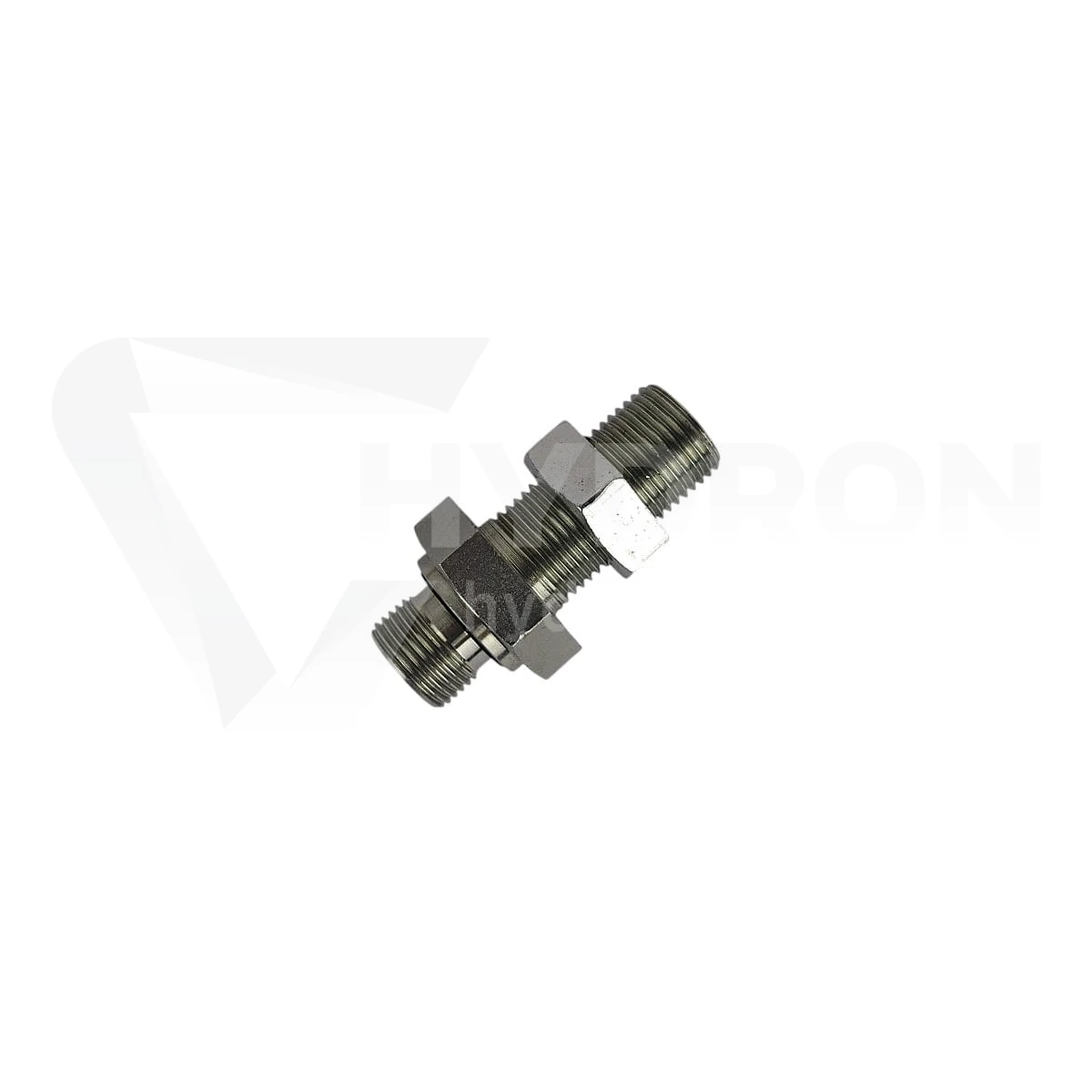

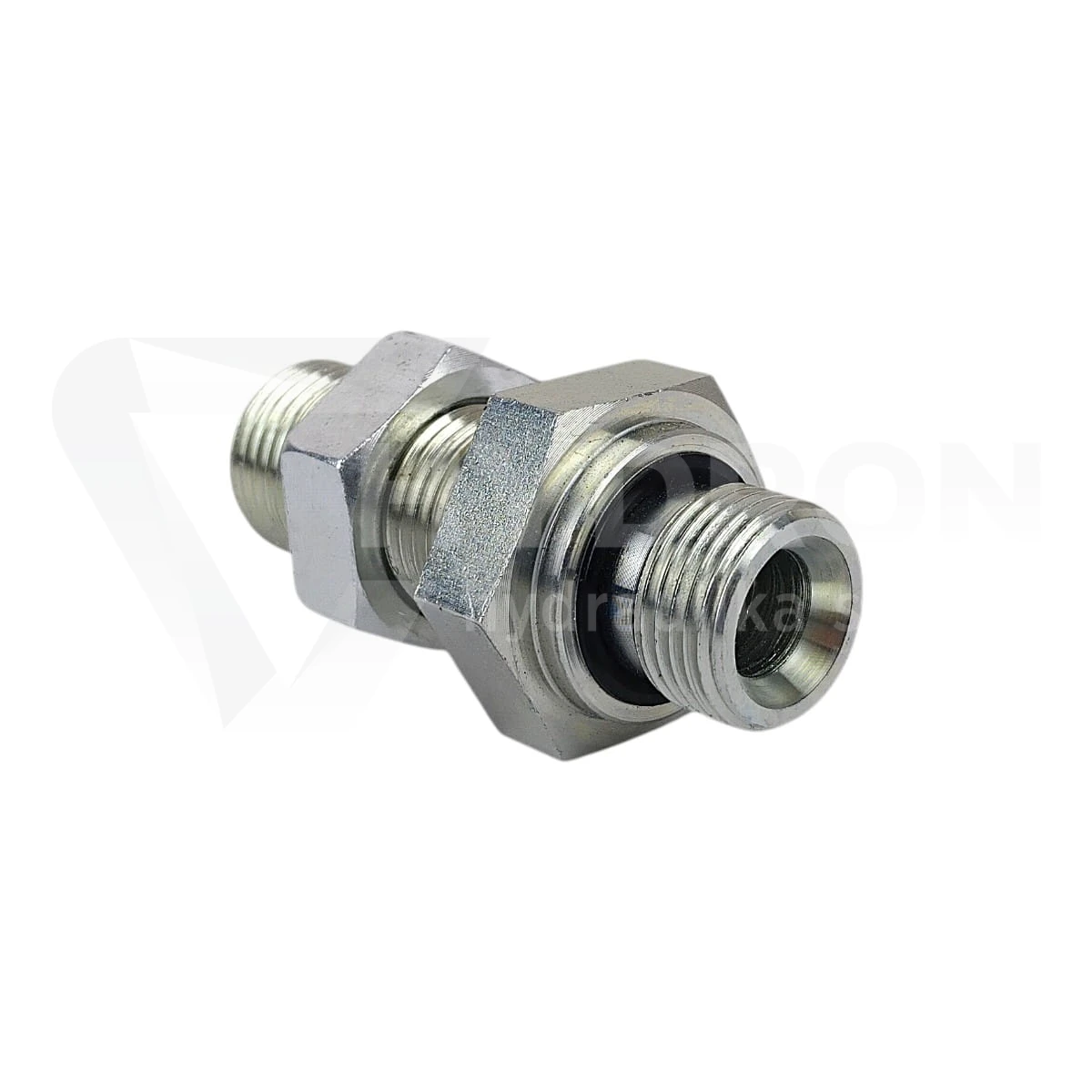

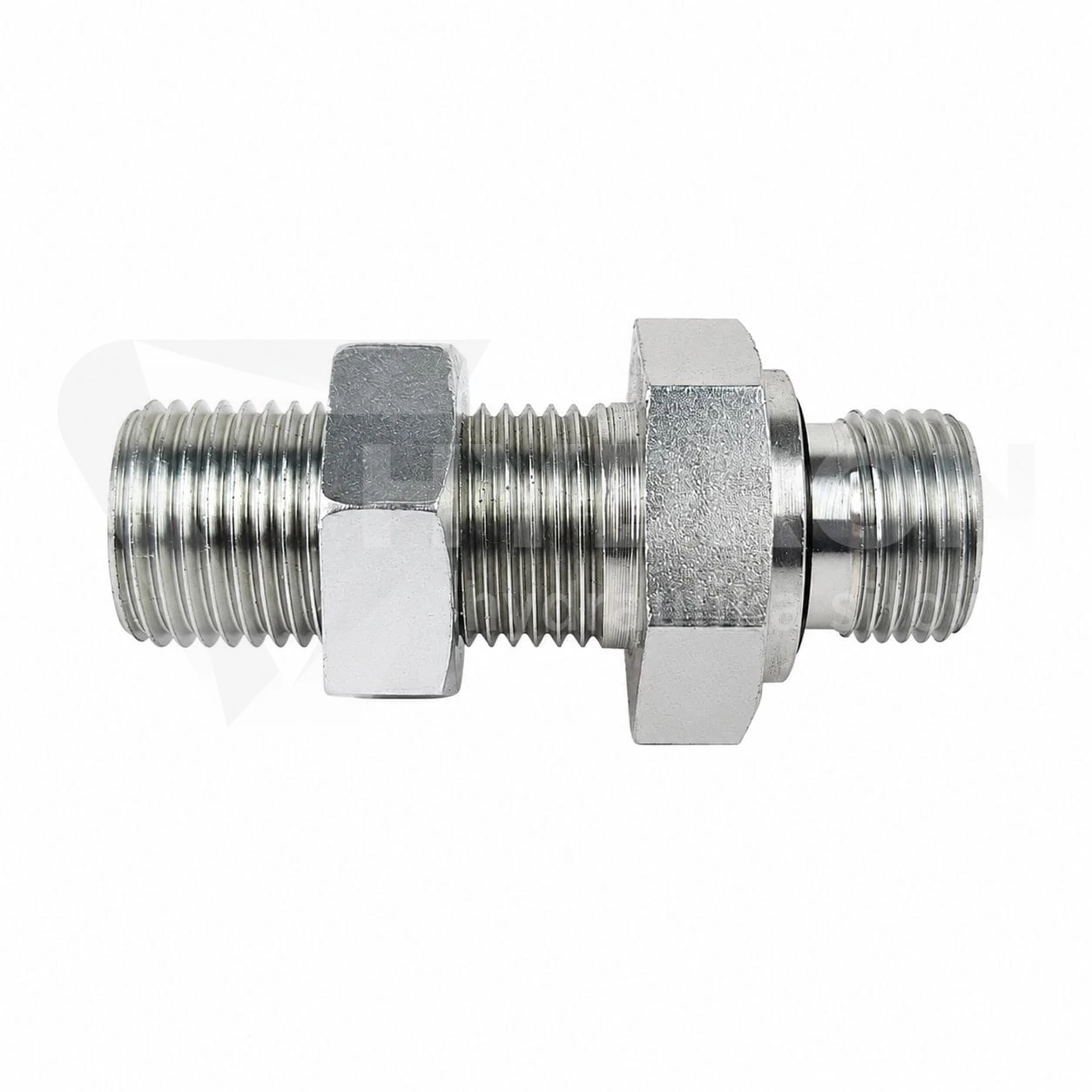

Złączka grodziowa 3/4"ED / 1.3/16 ORFS

Złączka grodziowa 3/4"ED / 1.3/16 ORFS służy do wykonania stałego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po jednej stronie znajduje się gwint 3/4" BSP w wykonaniu ED, po drugiej stronie gwint 1.3/16 ORFS. Taki element stosuje się wtedy, gdy instalacja musi przejść z przyłącza BSP na ORFS i jednocześnie zostać unieruchomiona w konkretnym punkcie konstrukcji. Złączka pracuje przy ciśnieniu do 315 bar, dlatego przy doborze trzeba sprawdzić nie tylko rozmiar gwintu, ale również sposób uszczelnienia i elementy współpracujące po obu stronach grodzi.

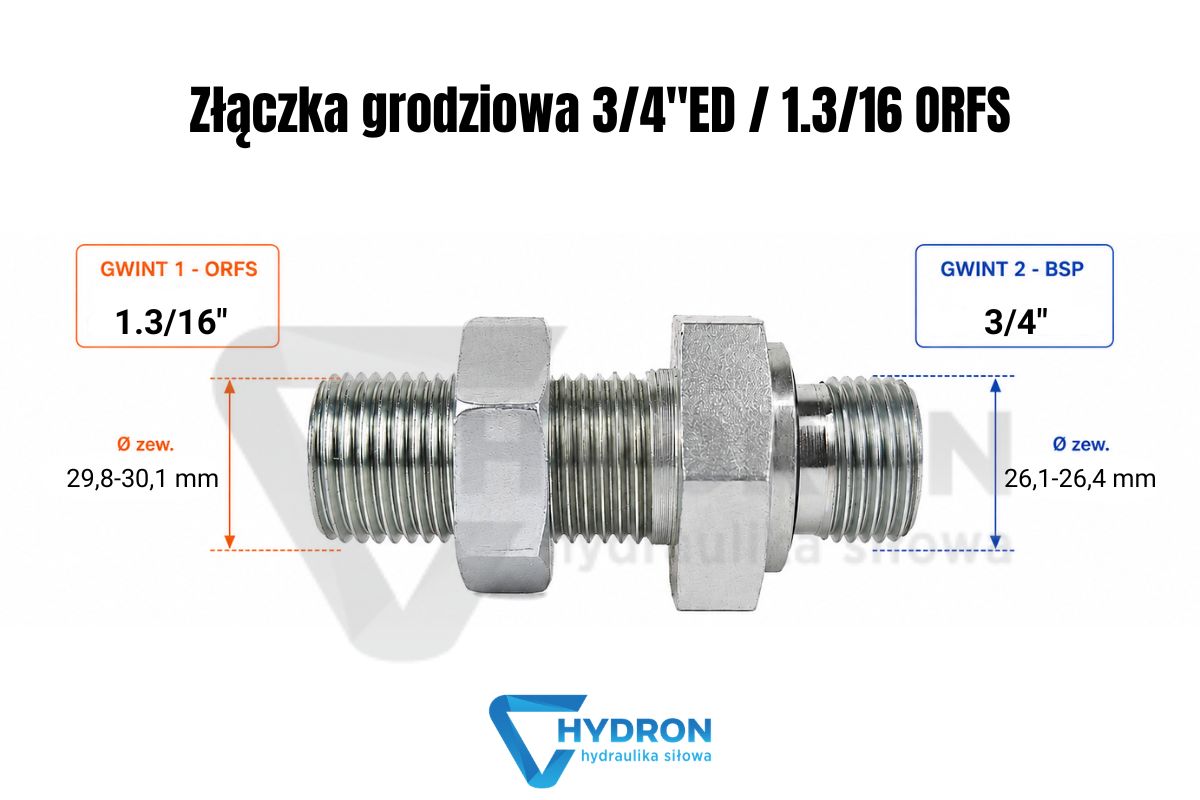

Złączka grodziowa 3-4 ED - 1-3-16 ORFS

Złączka grodziowa BSP/ORFS do stabilnego przejścia przez panel

Ten produkt nie jest zwykłą przejściówką gwintową. Złączka grodziowa ma także funkcję montażową: stabilizuje punkt przejścia przez panel i ogranicza pracę przewodu bezpośrednio na otworze konstrukcyjnym. Ma to znaczenie w maszynach mobilnych, zabudowach hydraulicznych, panelach serwisowych i układach przemysłowych, gdzie przewód powinien być poprowadzony w sposób czytelny, bez zbędnych naprężeń. Inne produkty z tej samej grupy można porównać w kategorii złączki grodziowe BSP/ORFS.

Gwint 3/4" BSP ED i 1.3/16 ORFS w jednym korpusie

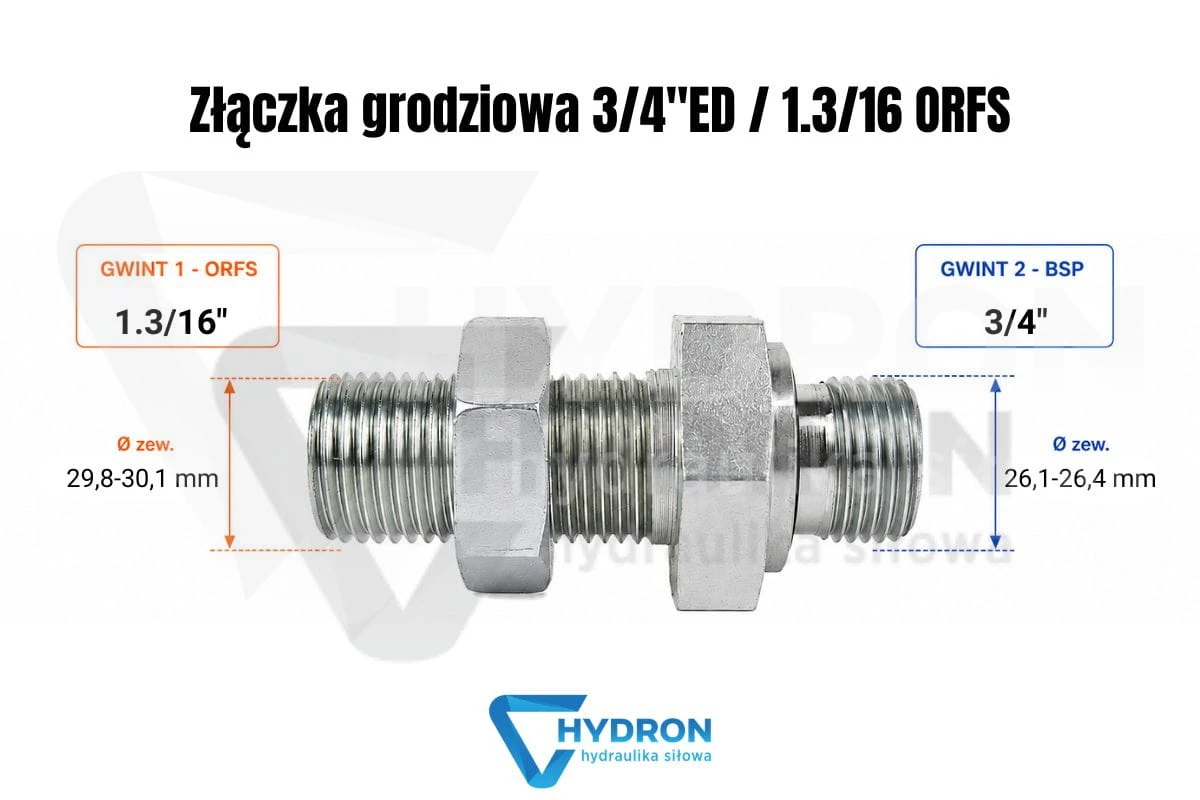

W tej złączce pracują dwa różne standardy hydrauliczne. Strona 3/4" BSP ma wymiar 26,1-26,4 mm zewnętrznie, natomiast strona 1.3/16 ORFS ma wymiar 29,8-30,1 mm zewnętrznie. Gwint większy to 1.3/16 ORFS, a gwint mniejszy to 3/4" BSP. Przy doborze nie wystarczy więc samo określenie „gwint calowy”. Trzeba potwierdzić standard połączenia, typ uszczelnienia i zgodność końcówki lub adaptera po obu stronach złączki.

ED po stronie 3/4" BSP

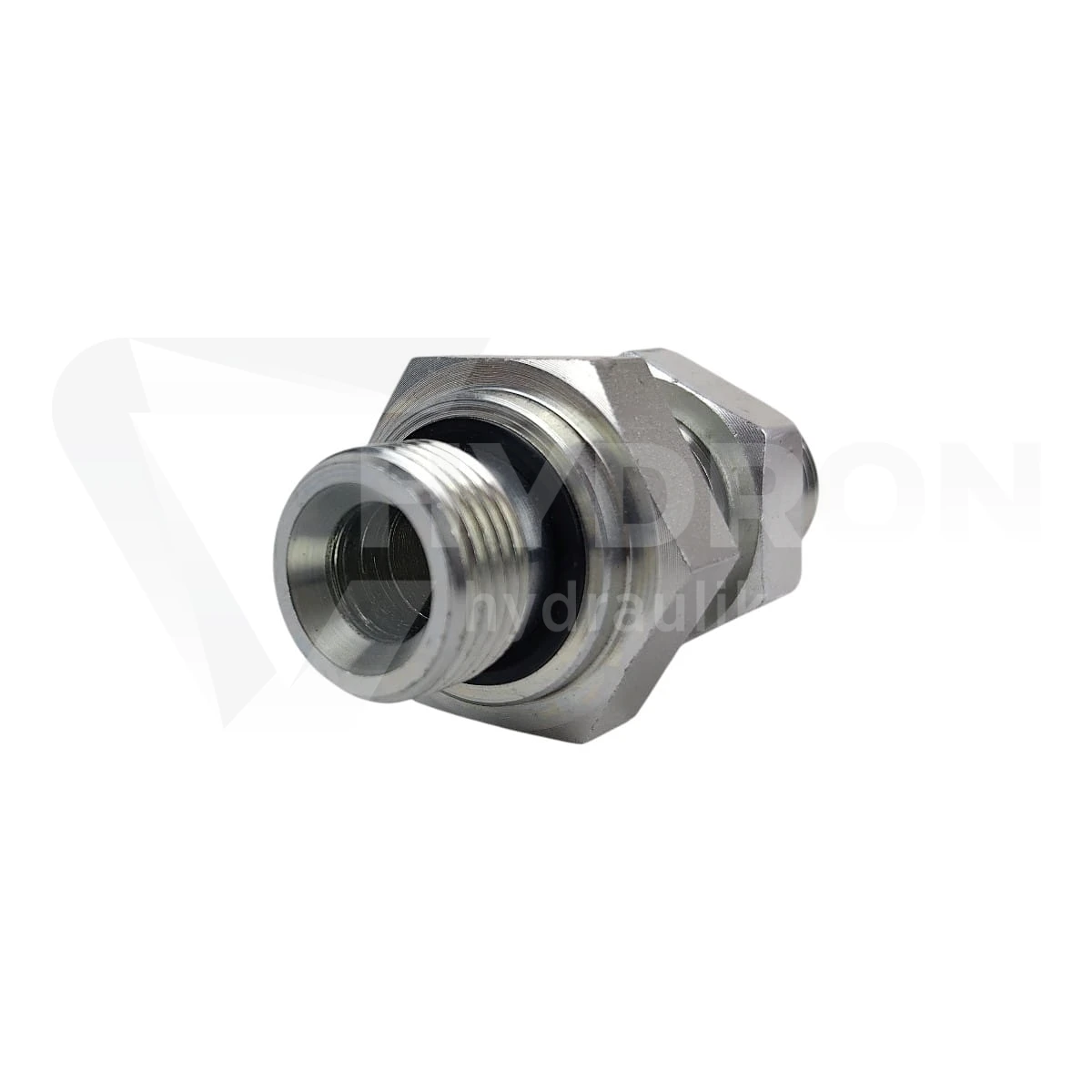

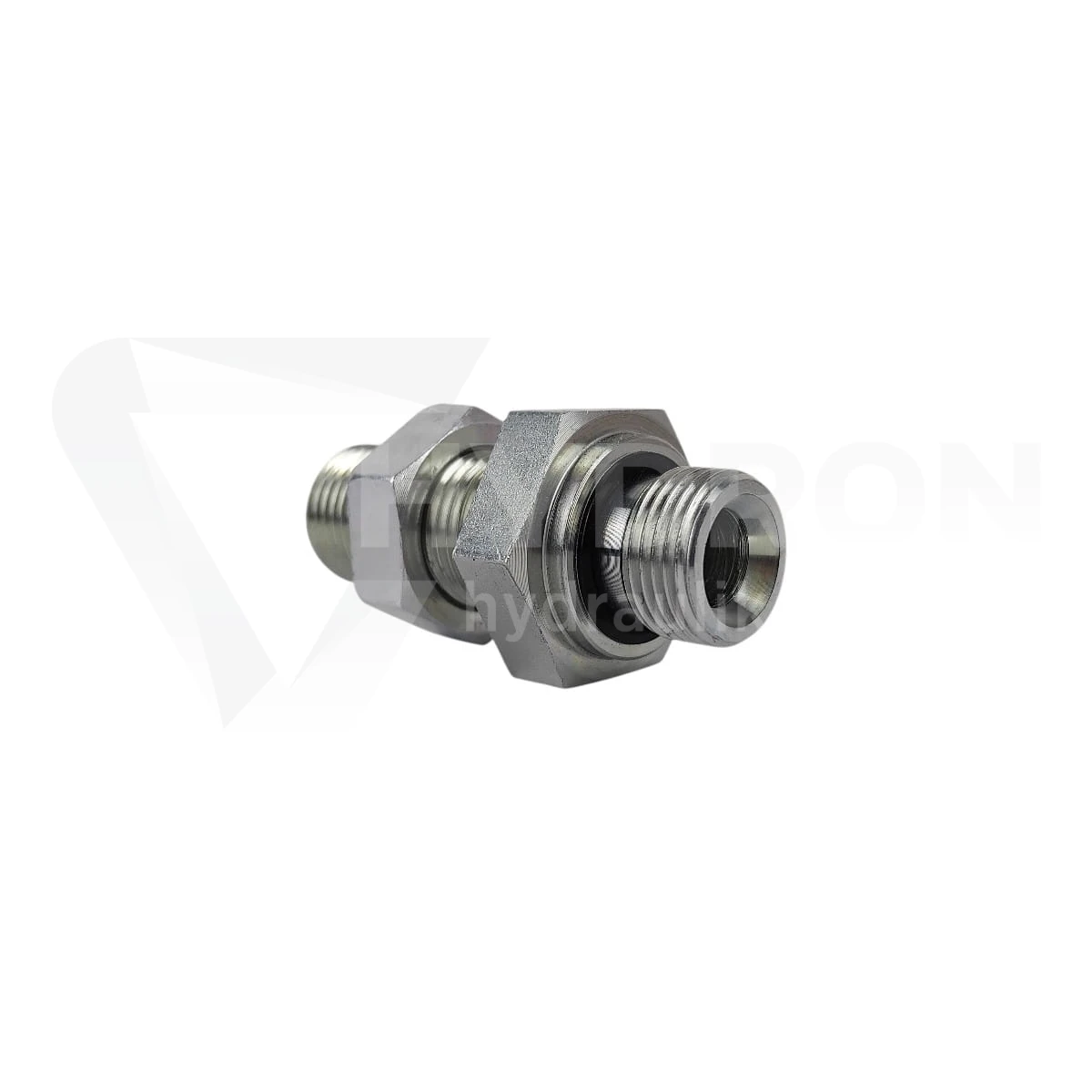

Oznaczenie ED przy gwincie 3/4" BSP oznacza połączenie z uszczelnieniem elastomerowym. To ważne, ponieważ strona BSP nie powinna być traktowana jak dowolny gwint rurowy skręcany wyłącznie na gwincie. Element współpracujący musi być przygotowany do takiego sposobu uszczelnienia. Jeżeli po stronie BSP zostanie zastosowany niewłaściwy adapter, połączenie może wyglądać poprawnie podczas montażu, ale po uruchomieniu układu zacznie przepuszczać olej.

ORFS 1.3/16 i uszczelnienie czołowe

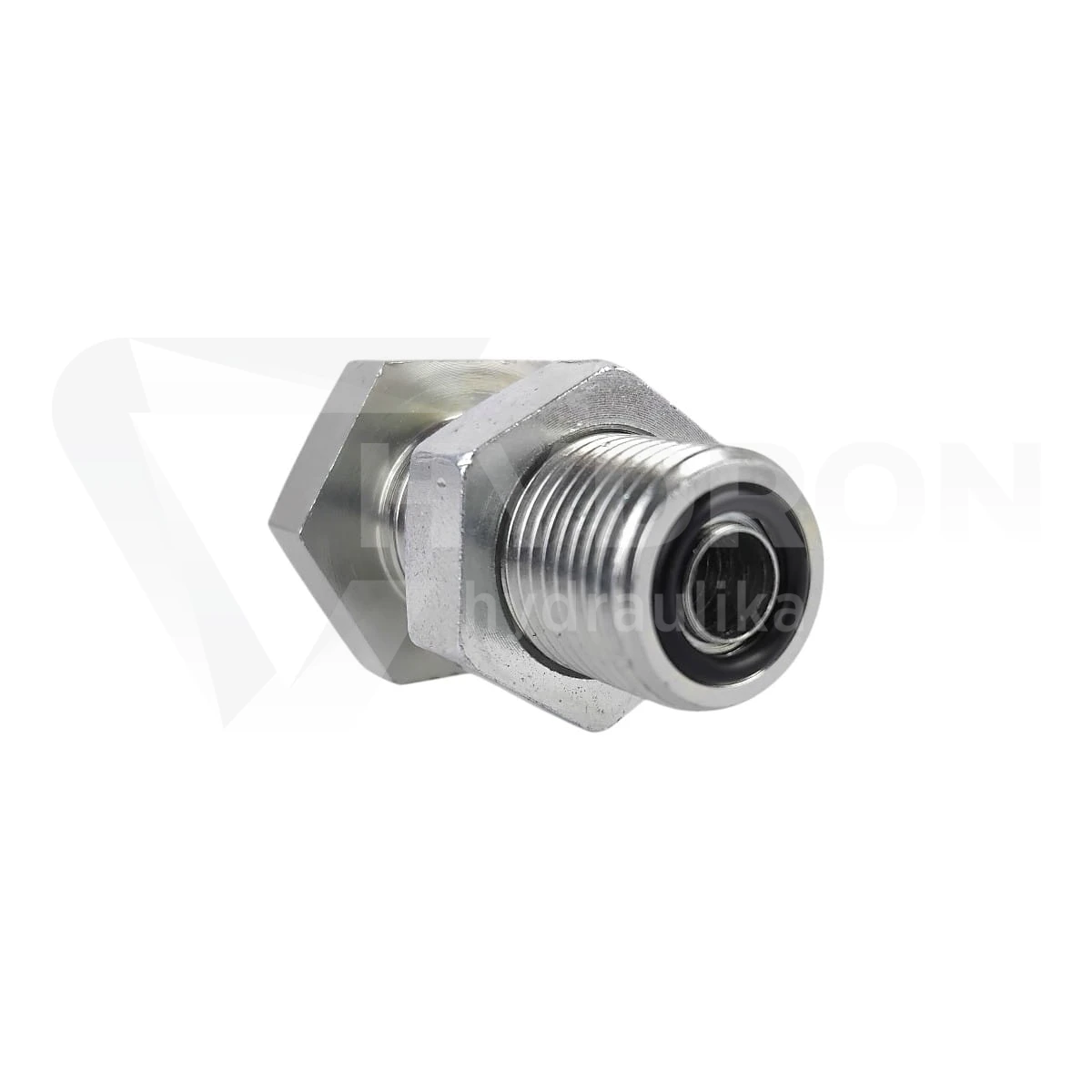

Strona 1.3/16 ORFS pracuje w systemie O-Ring Face Seal. W takim połączeniu gwint odpowiada za skręcenie elementów, ale szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Przed montażem trzeba sprawdzić stan czoła uszczelniającego, czystość połączenia i poprawność uszczelnienia. Jeżeli końcówka przewodu ma zarysowaną powierzchnię albo stary O-ring jest przecięty, sama wymiana grodziówki może nie usunąć wycieku. Elementy w samym standardzie ORFS znajdziesz w kategorii złączki grodziowe ORFS.

Kiedy stosować złączkę 3/4"ED / 1.3/16 ORFS

Złączka grodziowa 3/4"ED / 1.3/16 ORFS sprawdza się w układach, w których jedna strona instalacji pracuje w standardzie BSP ED, a druga w standardzie ORFS. Może to dotyczyć modernizacji maszyny, naprawy istniejącego panelu hydraulicznego, przejścia przez ramę, połączenia przewodu z blokiem pomocniczym albo przebudowy fragmentu instalacji, w której producent zastosował różne standardy przyłączeniowe. Grodziówka pozwala zachować stały punkt montażowy i ogranicza ryzyko pracy przewodu bezpośrednio na gwincie.

Nie stosuj grodziówki jako przypadkowej redukcji

Złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, siłownik, rozdzielacz, zawór albo blok hydrauliczny, trzeba dobrać część odpowiednią do konkretnego gniazda i sposobu uszczelnienia. Do takich połączeń służą przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: przeprowadza instalację przez panel i stabilizuje punkt połączeniowy po obu stronach konstrukcji.

Ciśnienie pracy 315 bar i kontrola całego połączenia

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka ORFS, O-ring, adapter, zawór, gniazdo BSP albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić, czy problem nie wynikał z uszkodzonego czoła ORFS, niezgodnego uszczelnienia ED albo przewodu pracującego pod naprężeniem. Do kontroli ciśnienia przydatne są manometry hydrauliczne.

Montaż przez gródź bez naprężania przewodu

Przy montażu złączka powinna być stabilnie osadzona w otworze, a przewód po obu stronach nie powinien wymuszać jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnię uszczelniającą. Wyciek często pojawia się dopiero po pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Najczęstsze błędy przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie produktu tylko po średnicy gwintu. Drugi to pomylenie ORFS z innym standardem calowym, szczególnie z JIC. Trzeci problem pojawia się wtedy, gdy strona BSP zostaje potraktowana jak zwykły gwint bez uwzględnienia uszczelnienia ED. W tej złączce trzeba potwierdzić oba standardy: 3/4" BSP ED oraz 1.3/16 ORFS. Jeżeli stary element był wielokrotnie dokręcany, należy sprawdzić także stan powierzchni uszczelniających i elementów współpracujących.

Ochrona i mocowanie przy przejściu grodziowym

Przejście przez panel często znajduje się blisko krawędzi, ramy lub osłony maszyny. Sama złączka stabilizuje punkt połączenia, ale nie chroni całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy dłuższych przewodach lub rurach potrzebne są też dodatkowe punkty podparcia. Do tego służą uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają połączenie grodziowe.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana część nie ma czytelnych oznaczeń, najlepiej porównać standardy osobno. Po stronie BSP pomocna może być złączka grodziowa BSP 3/4". Po stronie ORFS warto porównać złączkę grodziową ORFS 1.3/16" albo większą złączkę grodziową ORFS 1.7/16". Takie porównanie ogranicza ryzyko zakupu elementu podobnego wizualnie, ale pracującego w innym systemie uszczelnienia.

Dane techniczne produktu

Produkt: złączka grodziowa 3/4"ED / 1.3/16 ORFS
Typ złącza: proste - złącze, przyłącze
Standard połączenia: BSP ED / ORFS
Rozmiar gwintu 1: 3/4" BSP
Wymiar gwintu 1: 26,1-26,4 mm zewnętrznie / 24,1-24,5 mm wewnętrznie
Rozmiar gwintu 2: 1.3/16 ORFS
Wymiar gwintu 2: 29,8-30,1 mm zewnętrznie / 27,6-27,9 mm wewnętrznie
Gwint mniejszy: 3/4" BSP
Gwint większy: 1.3/16 ORFS
Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
Ciśnienie pracy: 315 bar
Norma wykonania: złącza ORFS J1453
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 3/4/1,3/16
Kod kreskowy EAN: 0200000032517

Wsparcie techniczne Hydron przy doborze złączki BSP/ORFS

Przy doborze złączki grodziowej 3/4"ED / 1.3/16 ORFS najlepiej podać oba gwinty, typ uszczelnienia, ciśnienie pracy oraz miejsce montażu w maszynie. Hydron pomaga dobrać złączki grodziowe, przewody, końcówki, przyłączki, uszczelnienia i elementy mocujące do układów hydrauliki siłowej. Weryfikacja przed zakupem ogranicza ryzyko pomyłki, skraca czas naprawy i zmniejsza liczbę ponownych demontaży instalacji.

Faq

Czy złączka grodziowa 3/4"ED / 1.3/16 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka 3/4"ED / 1.3/16 ORFS?

Produkt ma gwint 3/4" BSP po jednej stronie oraz gwint 1.3/16 ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 1.3/16 ORFS, a gwint mniejszy to 3/4" BSP. Różnicę trzeba potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność zależy od powierzchni czołowej i właściwego uszczelnienia, a nie od samego gwintu.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 3/4"ED / 1.3/16 ORFS?

Przed zakupem należy sprawdzić gwint 3/4" BSP, gwint 1.3/16 ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 315 bar oraz miejsce montażu w grodzi.
