Złączka grodziowa 3/8"ED / 11/16 ORFS

Przejdź do sekcji Opinie

15,74 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

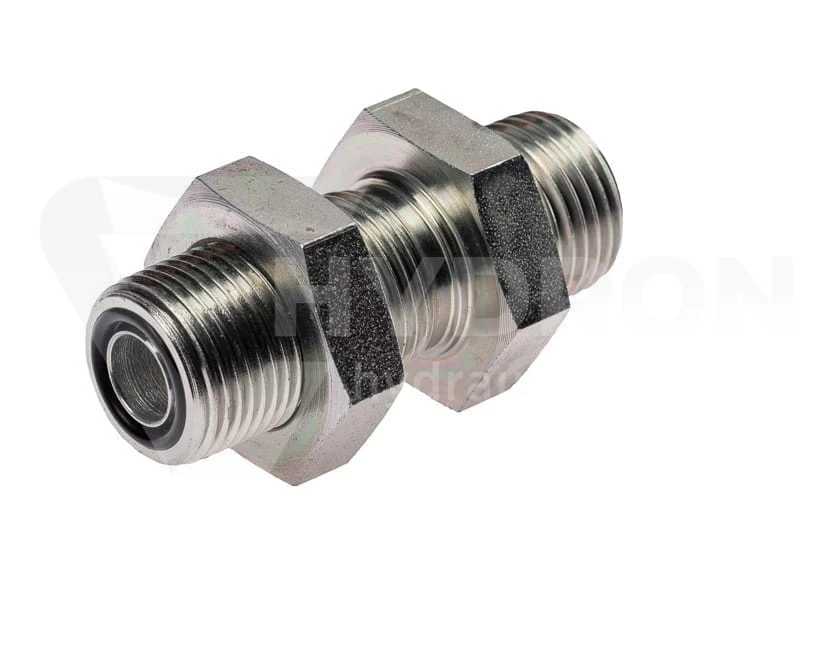

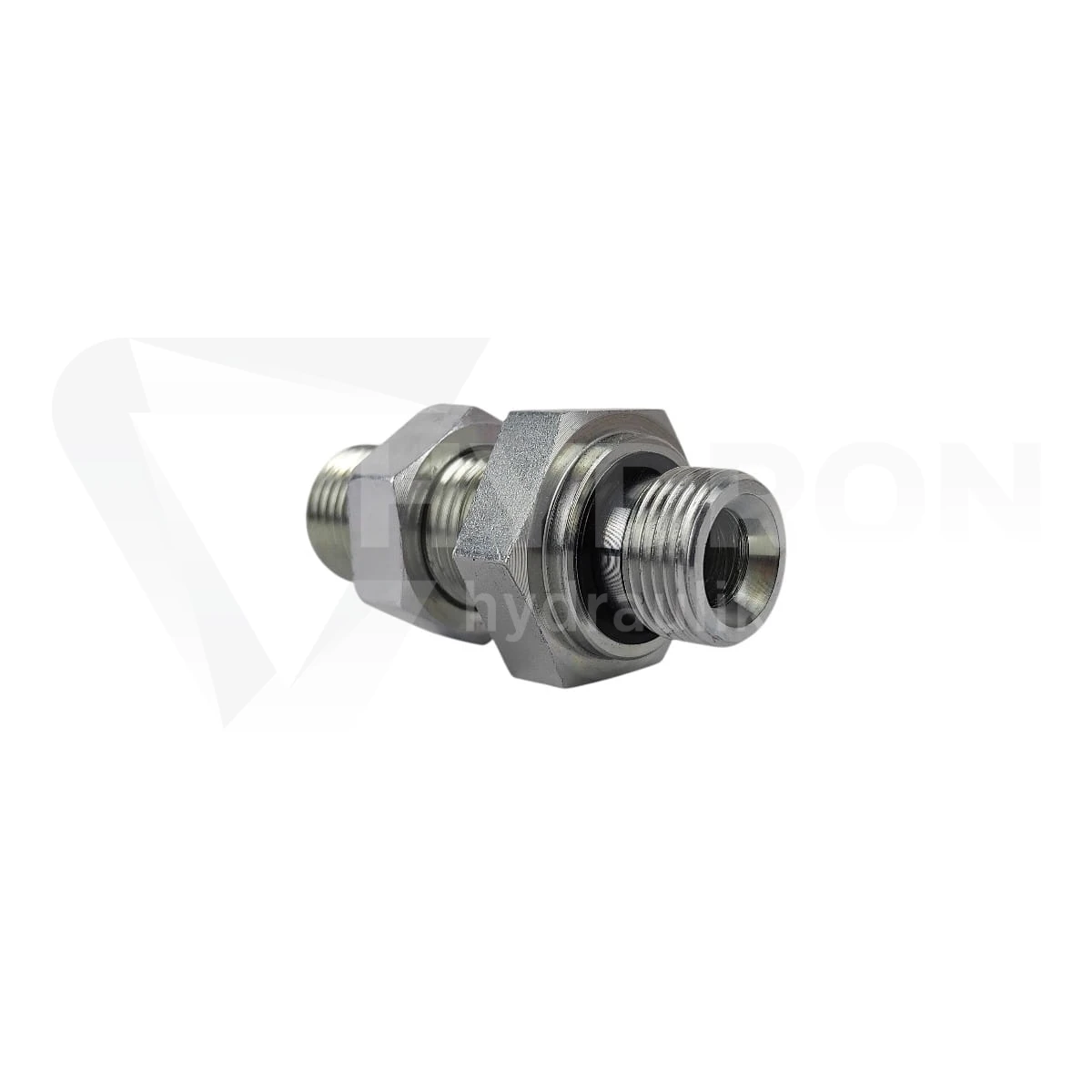

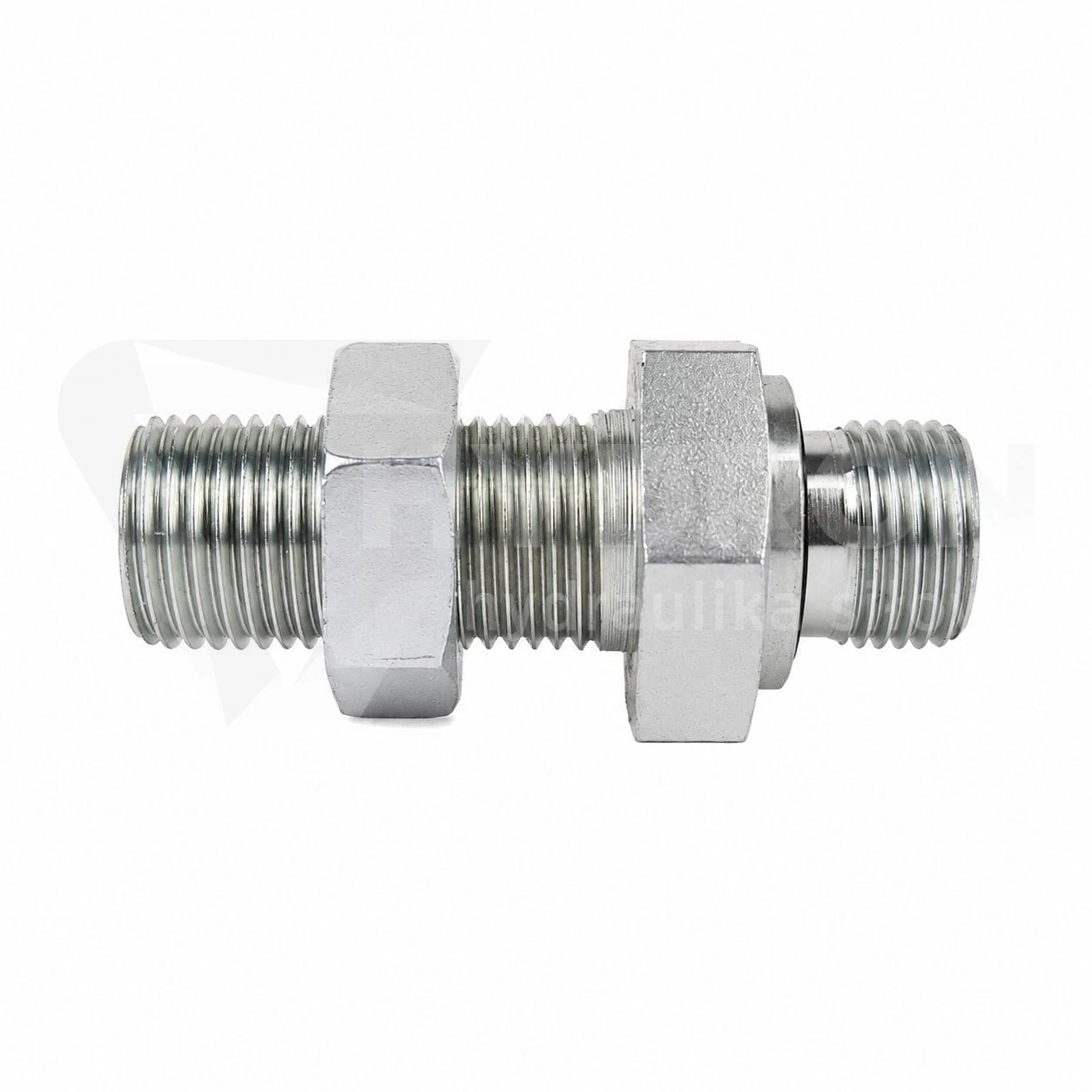

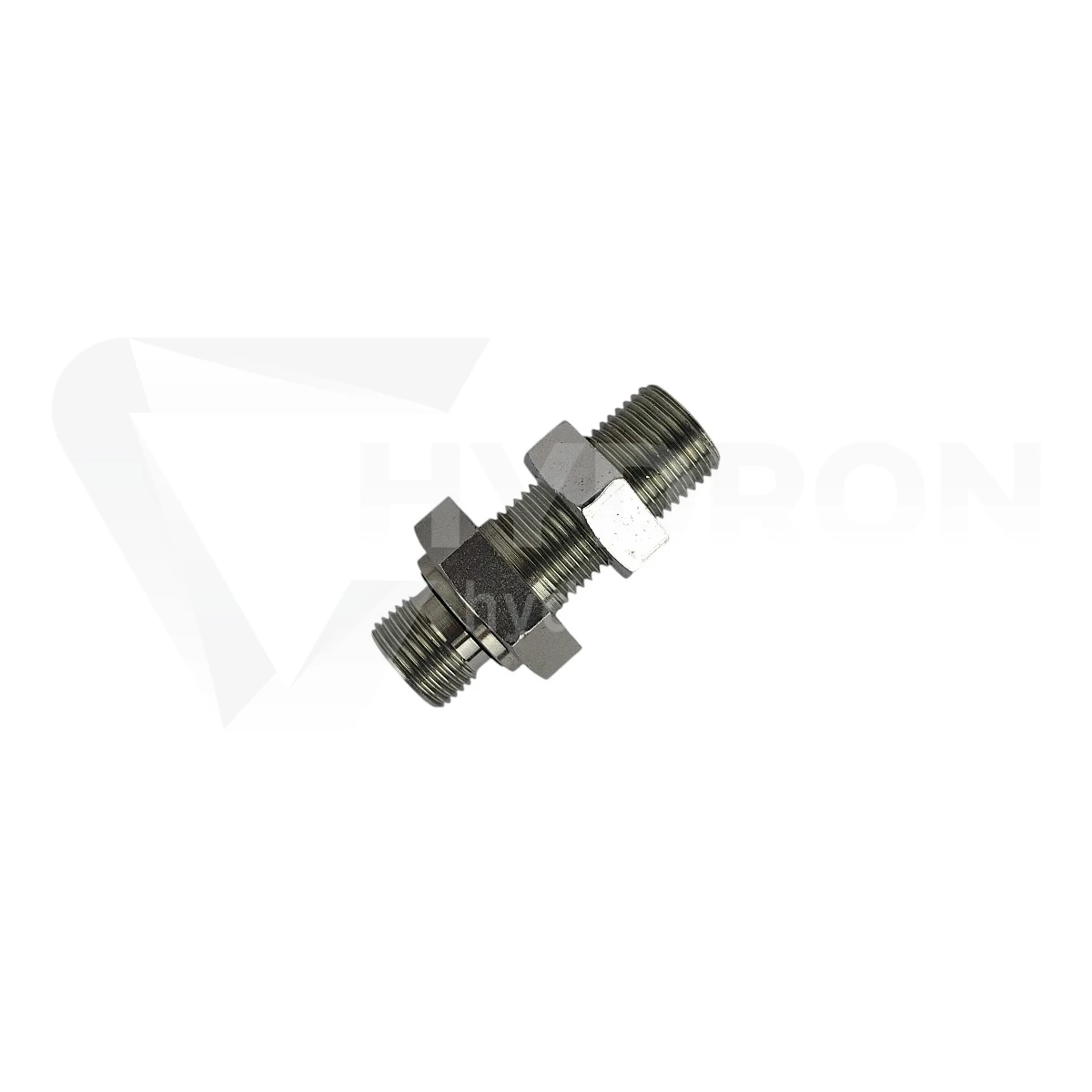

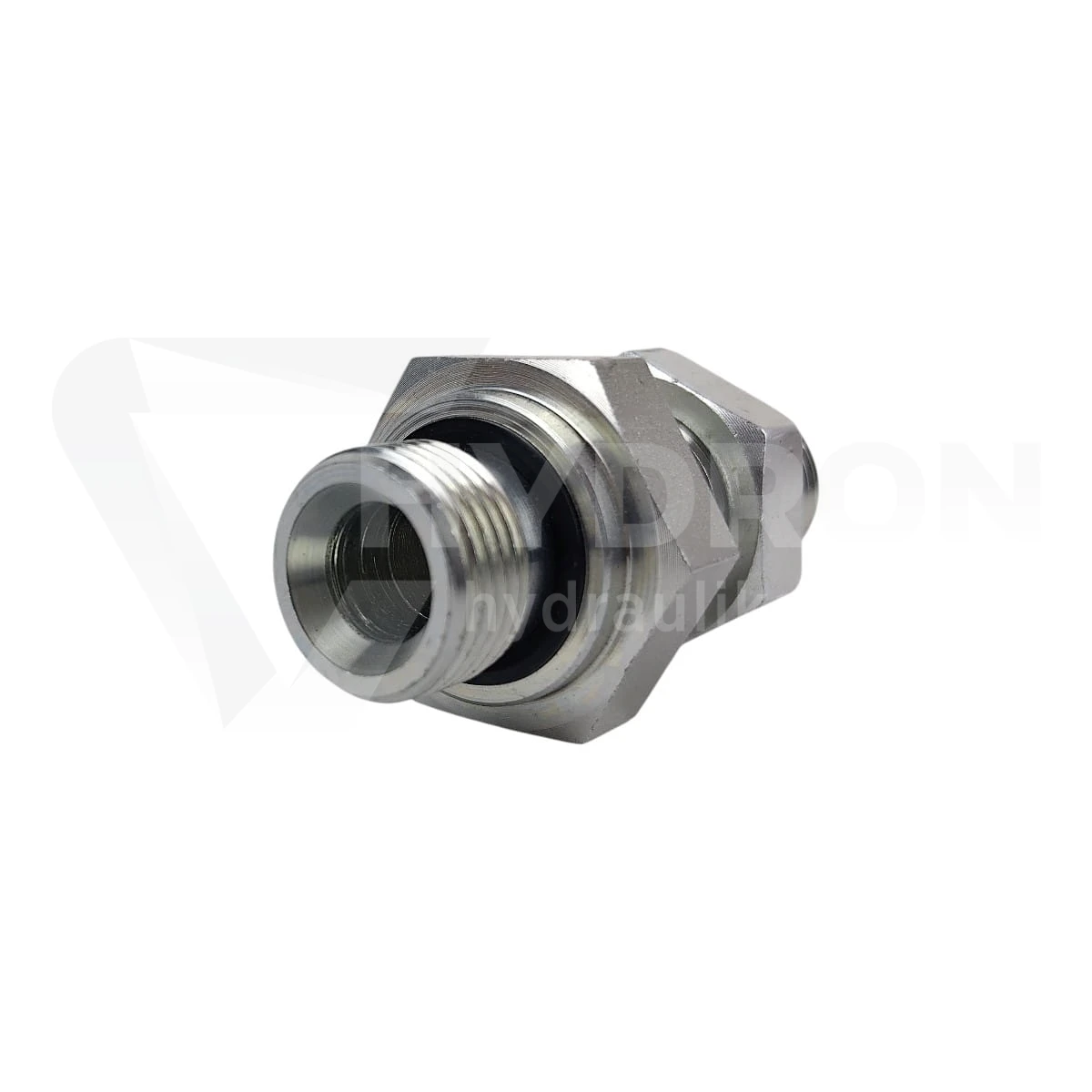

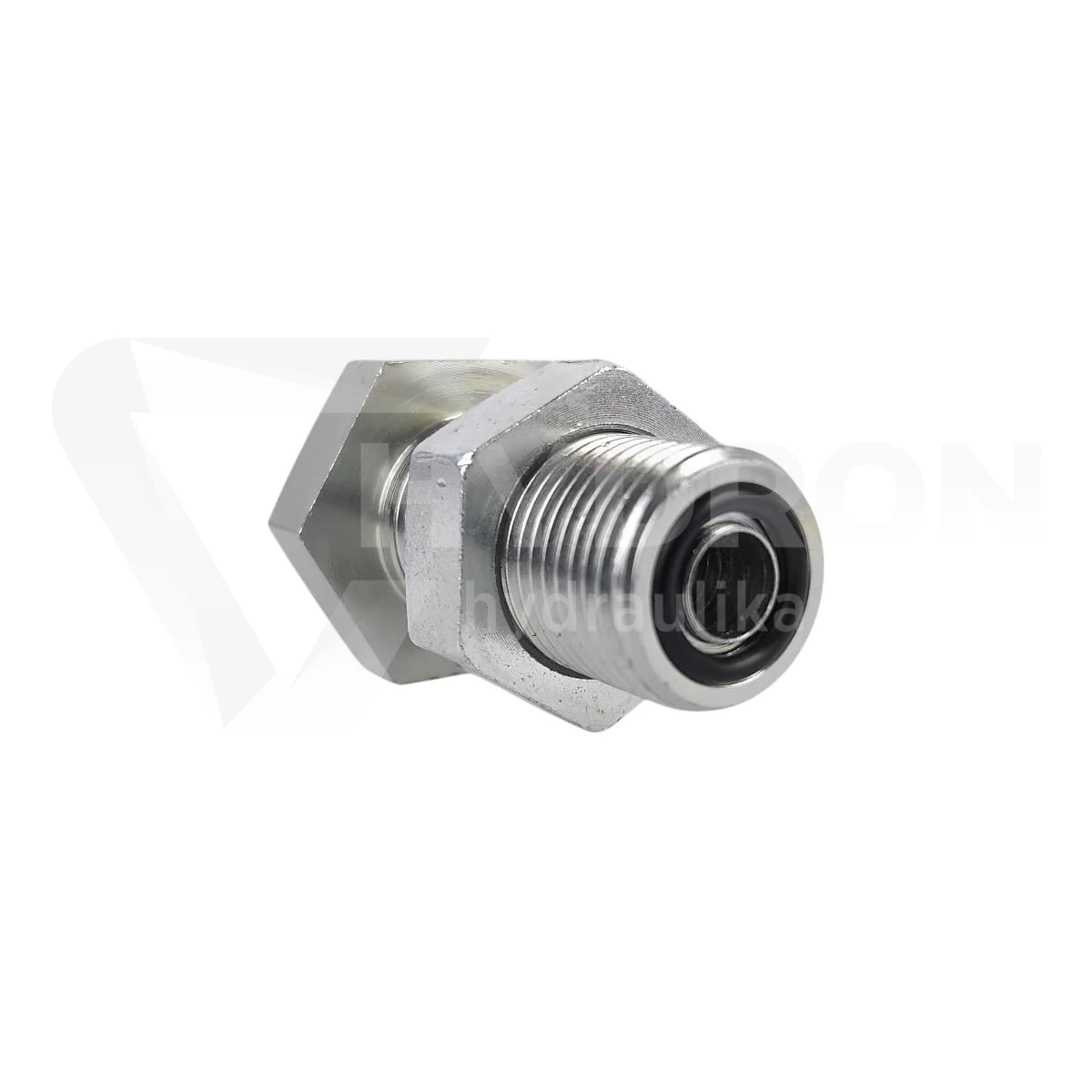

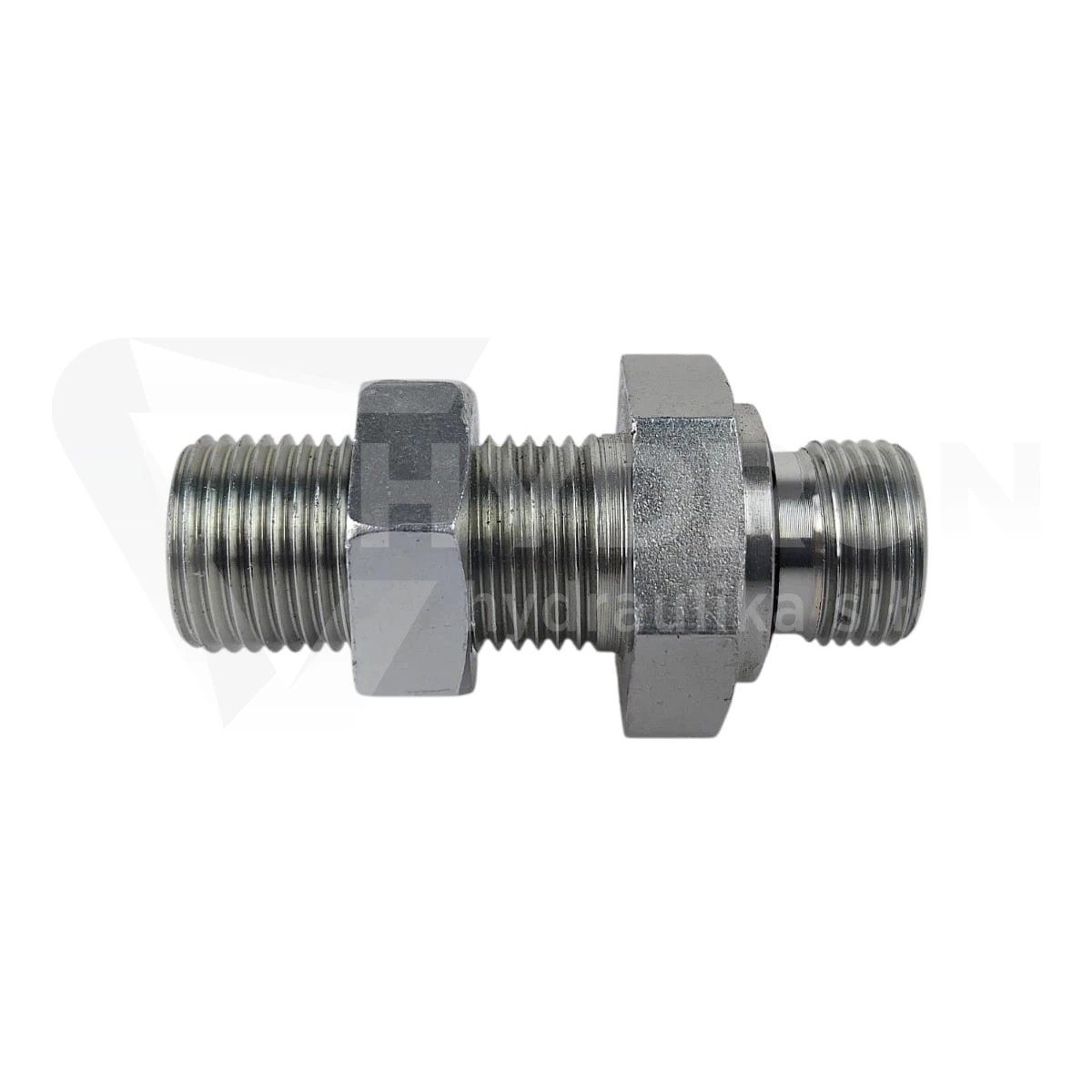

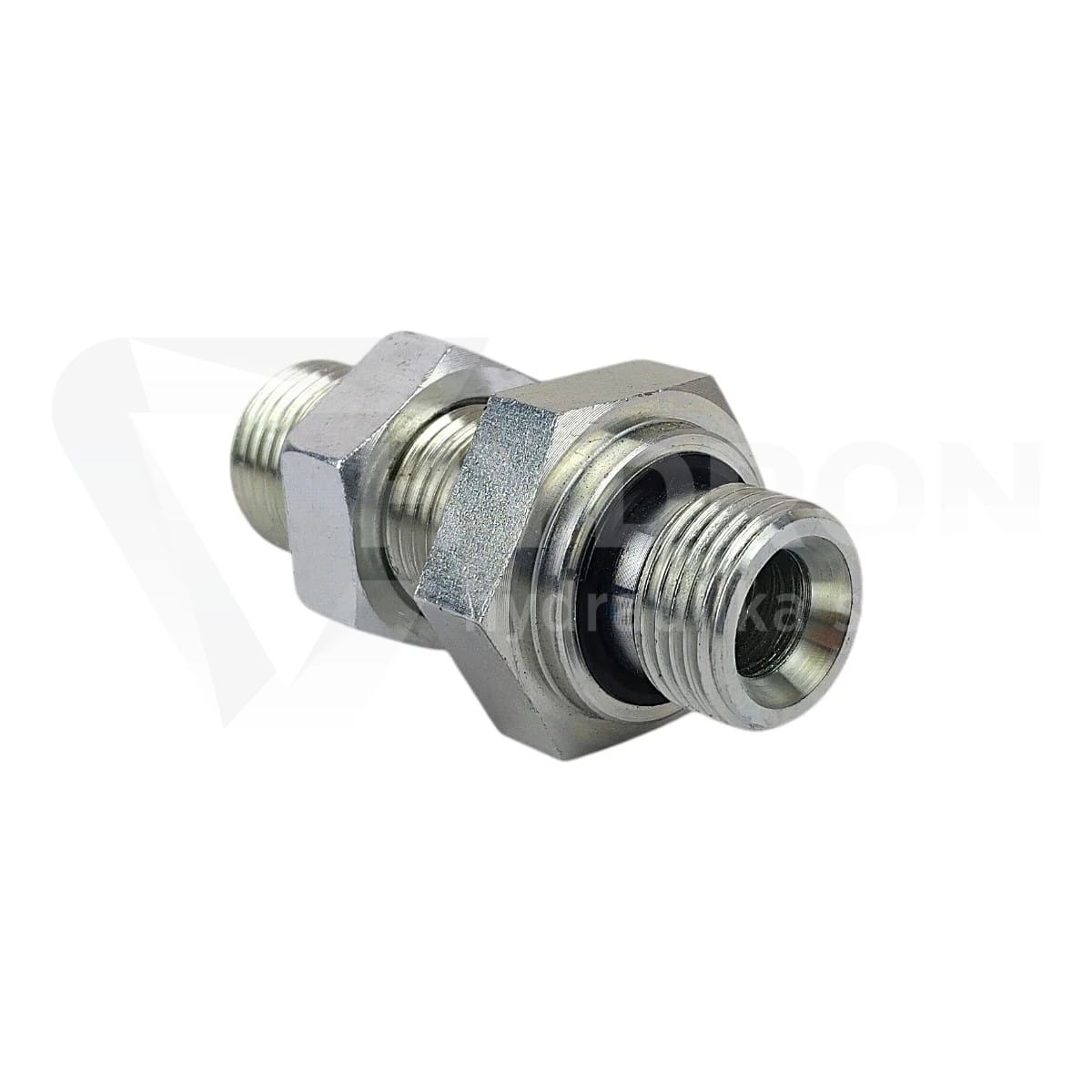

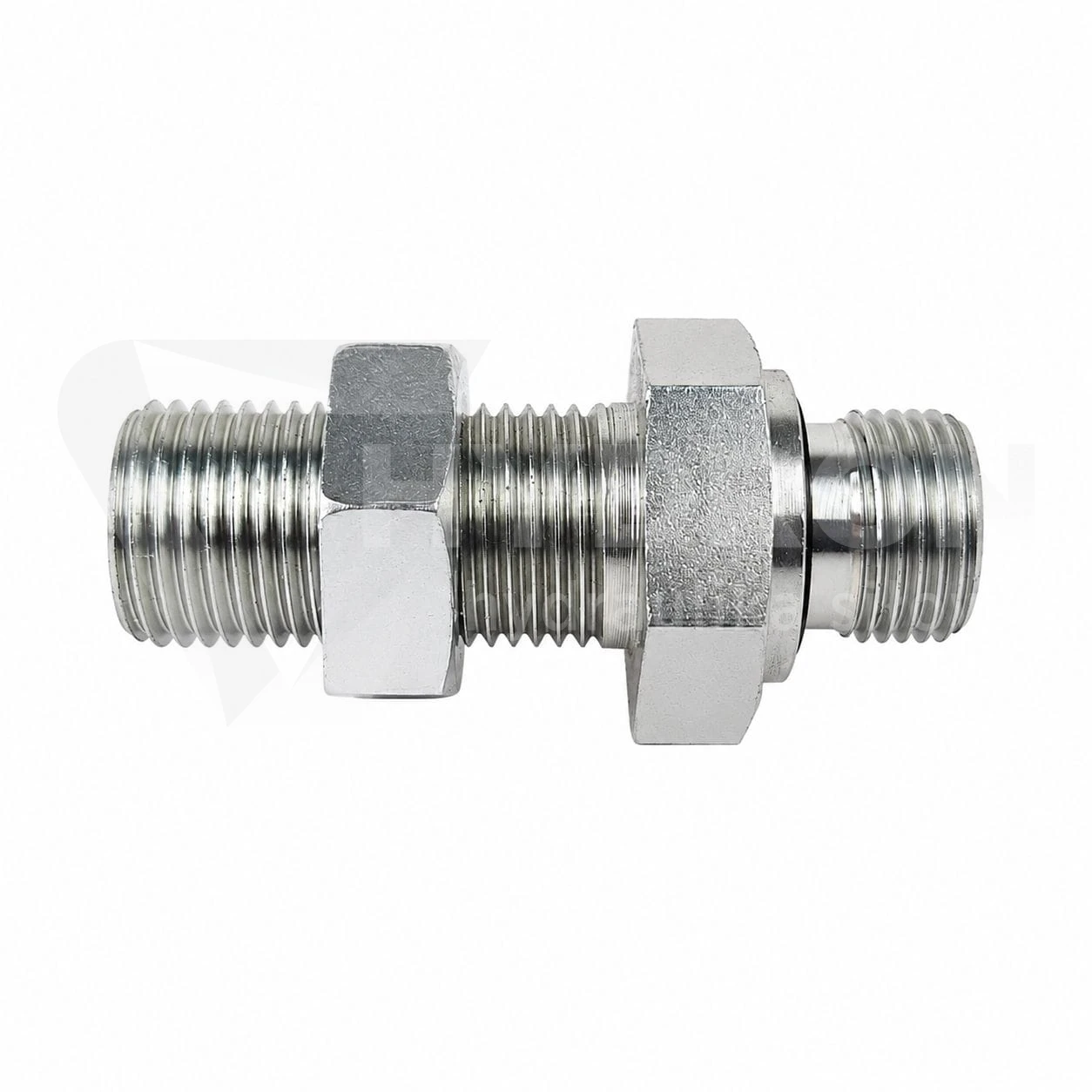

Złączka grodziowa 3/8"ED / 11/16 ORFS

Złączka grodziowa 3/8"ED / 11/16 ORFS jest elementem przeznaczonym do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, płytę montażową lub obudowę maszyny. Po jednej stronie znajduje się gwint 3/8" BSP w wykonaniu ED, po drugiej stronie gwint 11/16" ORFS. Produkt łączy dwa różne standardy przyłączeniowe i pozwala zamocować punkt połączenia w konstrukcji, zamiast prowadzić przewód luźno przez otwór. Złączka pracuje przy ciśnieniu do 350 bar, dlatego przy doborze trzeba sprawdzić nie tylko rozmiar gwintu, ale także sposób uszczelnienia i zgodność elementów współpracujących.

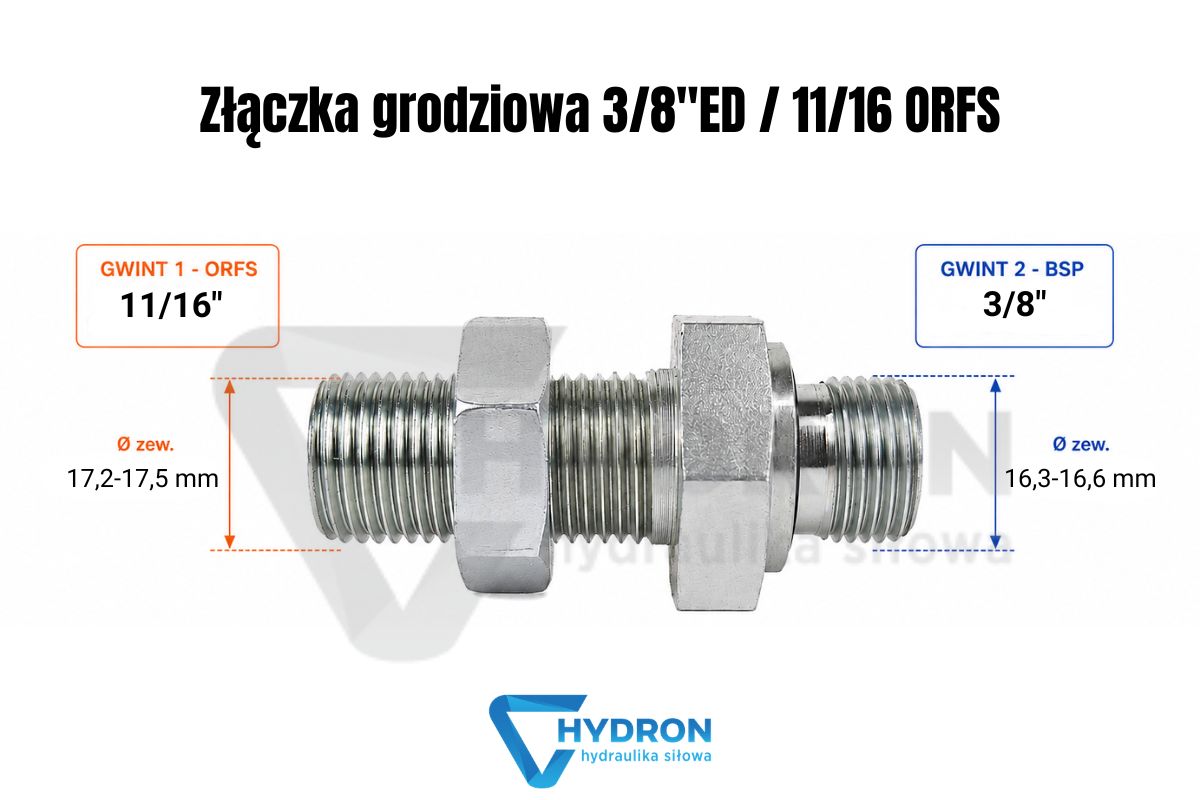

złączka grodziowa

Złączka grodziowa BSP/ORFS do przejścia przez panel

Ten wariant stosuje się wtedy, gdy jedna strona instalacji pracuje w standardzie BSP ED, a druga w standardzie ORFS. Nie jest to zwykła redukcja gwintowa, lecz złączka grodziowa, która stabilizuje miejsce przejścia przez panel. Ma to znaczenie w maszynach mobilnych, panelach hydraulicznych, układach przemysłowych i zabudowach serwisowych, gdzie przewód nie powinien przenosić drgań bezpośrednio na gwint. Inne produkty z tej grupy można porównać w kategorii złączki grodziowe BSP/ORFS.

Gwint 3/8" BSP ED i 11/16 ORFS w jednym korpusie

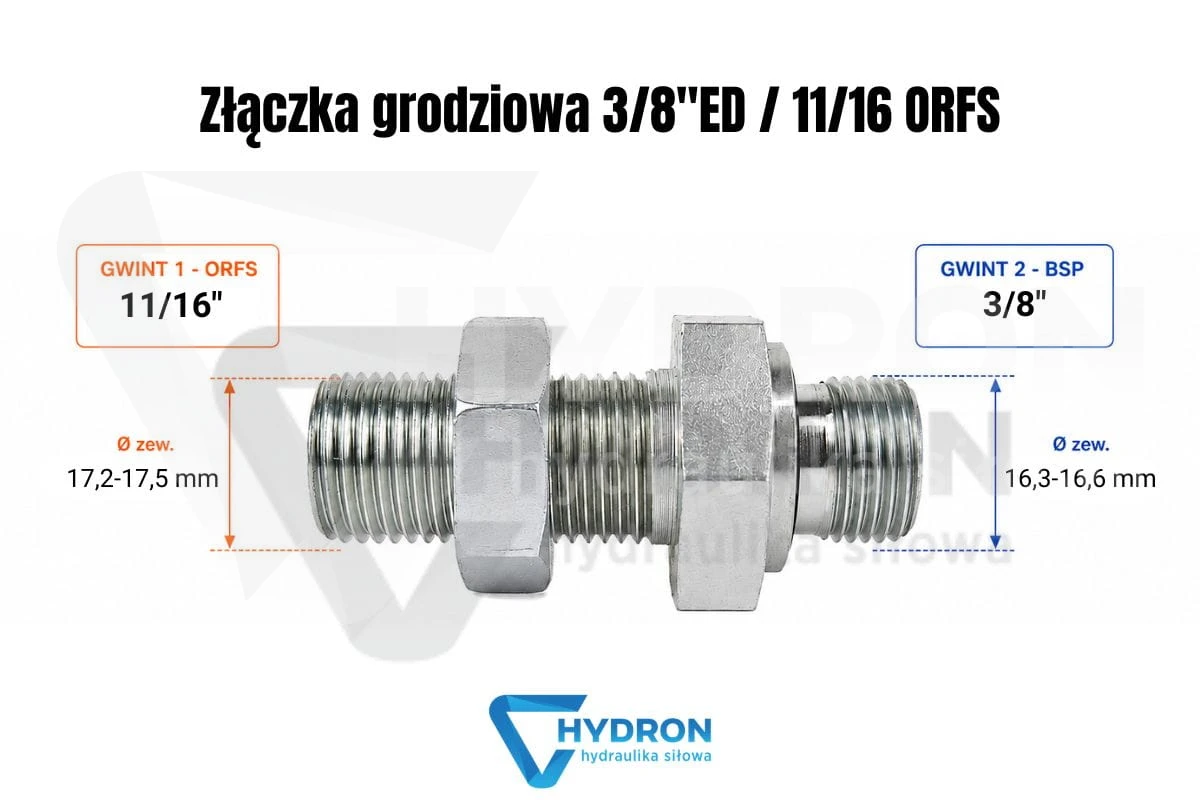

W tej złączce pracują dwa różne standardy hydrauliczne. Strona 3/8" BSP ma wymiar 16,3-16,6 mm zewnętrznie, natomiast strona 11/16" ORFS ma wymiar 17,2-17,5 mm zewnętrznie. Gwint większy to 11/16" ORFS, a gwint mniejszy to 3/8" BSP. Przy doborze nie wystarczy więc samo określenie „gwint calowy”. BSP i ORFS różnią się geometrią, sposobem uszczelnienia i elementami współpracującymi. Pomiar średnicy trzeba połączyć z rozpoznaniem standardu przyłącza.

ED po stronie 3/8" BSP

Oznaczenie ED przy gwincie 3/8" BSP oznacza połączenie z uszczelnieniem elastomerowym. Strona BSP nie powinna być traktowana jak przypadkowy gwint rurowy skręcany wyłącznie na gwincie. Element współpracujący musi być zgodny z takim sposobem uszczelnienia. Jeżeli po stronie BSP zostanie zastosowany adapter o podobnym gwincie, ale innym typie styku, połączenie może wyglądać poprawnie podczas montażu, a mimo to przepuszczać olej po wzroście ciśnienia.

ORFS 11/16 i uszczelnienie czołowe

Strona 11/16" ORFS pracuje w systemie O-Ring Face Seal. W takim połączeniu gwint odpowiada za skręcenie elementów, ale szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Przed montażem trzeba sprawdzić czystość czoła, stan uszczelnienia i zgodność końcówki przewodu albo adaptera po stronie ORFS. Jeżeli potrzebne jest porównanie samego standardu ORFS, warto sprawdzić kategorię złączki grodziowe ORFS.

Kiedy stosować złączkę 3/8"ED / 11/16 ORFS

Złączka grodziowa 3/8"ED / 11/16 ORFS sprawdza się przy naprawach i modernizacjach instalacji, w których trzeba przejść z gwintu BSP ED na standard ORFS. Może to być panel hydrauliczny, przejście przez ramę, punkt serwisowy, połączenie przewodu z blokiem pomocniczym albo fragment układu, w którym producent maszyny zastosował różne standardy przyłączeniowe. Grodziówka pozwala utrzymać stałe położenie przewodu i ogranicza ryzyko pracy połączenia pod kątem.

Nie stosuj grodziówki jako przypadkowej redukcji

Złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, siłownik, zawór lub blok hydrauliczny, trzeba dobrać część odpowiednią do konkretnego gniazda i sposobu uszczelnienia. Do takich zastosowań służą przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: przeprowadza instalację przez panel i stabilizuje punkt połączeniowy po obu stronach przegrody.

Ciśnienie pracy 350 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 350 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka ORFS, O-ring, adapter, gniazdo BSP, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale także stan powierzchni czołowej ORFS i poprawność uszczelnienia ED. Do kontroli parametrów instalacji przydatne są manometry hydrauliczne.

Montaż przez panel bez naprężania przewodu

Przy montażu złączka powinna być osadzona stabilnie w otworze, a przewód po obu stronach nie powinien wymuszać jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnie uszczelniające. Wyciek często pojawia się dopiero po pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Typowe błędy przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie złączki wyłącznie po średnicy gwintu. Drugi to pomylenie ORFS z JIC, ponieważ oba standardy występują w rozmiarach calowych i bywają mylone przy szybkiej identyfikacji części. Trzeci problem pojawia się wtedy, gdy strona BSP zostaje potraktowana jak zwykły gwint rurowy bez uwzględnienia uszczelnienia ED. W tej złączce trzeba potwierdzić oba standardy: 3/8" BSP ED oraz 11/16" ORFS. Dopiero komplet tych informacji pozwala uniknąć nieszczelności i ponownego demontażu.

Ochrona i mocowanie przy przejściu grodziowym

Przejście przez panel często znajduje się blisko krawędzi, osłony lub ramy maszyny. Sama złączka stabilizuje punkt połączenia, ale nie chroni całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy dłuższych odcinkach instalacji potrzebne są również dodatkowe punkty podparcia, na przykład uchwyty i obejmy do rur oraz przewodów.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana część nie ma czytelnych oznaczeń, warto porównać osobno stronę BSP i ORFS. Po stronie BSP pomocna może być złączka grodziowa BSP 3/8". Po stronie ORFS można sprawdzić złączkę grodziową ORFS 11/16" albo sąsiedni wariant złączkę grodziową ORFS 13/16". Takie porównanie zmniejsza ryzyko doboru elementu podobnego wizualnie, ale pracującego w innym systemie uszczelnienia.

Dane techniczne produktu

Produkt: złączka grodziowa 3/8"ED / 11/16 ORFS
Typ złącza: proste - złącze, przyłącze
Standard połączenia: BSP ED / ORFS
Rozmiar gwintu 1: 3/8" BSP
Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
Rozmiar gwintu 2: 11/16" ORFS
Wymiar gwintu 2: 17,2-17,5 mm zewnętrznie / 15,8-16,1 mm wewnętrznie
Gwint mniejszy: 3/8" BSP
Gwint większy: 11/16" ORFS
Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
Ciśnienie pracy: 350 bar
Norma wykonania: złącza ORFS J1453
Polska Norma: PN-65 M73141, złączki proste
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 3/8/11/16
Kod kreskowy EAN: 0200000032456

Faq

Czy złączka grodziowa 3/8"ED / 11/16 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka 3/8"ED / 11/16 ORFS?

Produkt ma gwint 3/8" BSP po jednej stronie oraz gwint 11/16" ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 11/16" ORFS, a gwint mniejszy to 3/8" BSP. Różnicę trzeba potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność zależy od powierzchni czołowej i właściwego uszczelnienia, a nie od samego gwintu.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 3/8"ED / 11/16 ORFS?

Przed zakupem należy sprawdzić gwint 3/8" BSP, gwint 11/16" ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 350 bar oraz miejsce montażu w grodzi.
