Złączka prosta BB M18X1,5/M24X1,5 12L/16S

Przejdź do sekcji Opinie

9,79 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

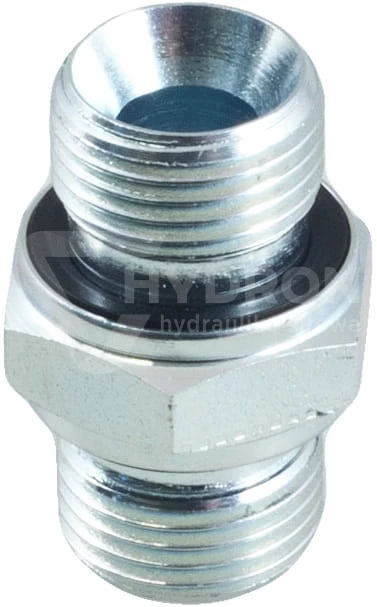

Złączka prosta BB M18x1,5 / M24x1,5 12L/16S – łącznik hydrauliczny 24°

Złączka prosta BB M18x1,5 / M24x1,5 12L/16S to dwustronny łącznik hydrauliczny wyposażony w zewnętrzne gwinty metryczne oraz stożkowe powierzchnie przyłączeniowe 24°. Umożliwia połączenie elementów instalacji hydraulicznej wykorzystujących dwa różne systemy zaciskowe: serię lekką 12L oraz serię ciężką 16S. Wykonana ze stali automatowej pokrytej ocynkiem, znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, łącznik hydrauliczny dwustronny.
Gwint zewnętrzny strony 1: M18x1,5.
Gwint zewnętrzny strony 2: M24x1,5.
Rozmiar przyłącza strony 1: 12L – seria lekka.
Rozmiar przyłącza strony 2: 16S – seria ciężka.
Kąt stożka zaciskowego: 24°.
Rodzaj gwintów: metryczne zewnętrzne.
Materiał: stal automatowa.
Powłoka ochronna: ocynk.
Medium robocze: olej hydrauliczny.
Przeznaczenie: łączenie elementów hydraulicznych o różnych rozmiarach i seriach przyłączy.

Zastosowanie złączki hydraulicznej BB 12L/16S

Złączka M18x1,5 / M24x1,5 przeznaczona jest do łączenia przewodów hydraulicznych oraz współpracujących elementów wyposażonych w kompatybilne przyłącza zaciskowe 24°. Umożliwia przejście pomiędzy serią lekką 12L a serią ciężką 16S, co jest szczególnie przydatne podczas napraw, modernizacji i rozbudowy instalacji hydraulicznych.

Łącznik stosowany jest w układach hydraulicznych ciągników, maszyn sadowniczych, leśnych, ładowaczy, sprzętu budowlanego oraz urządzeń przemysłowych. Pozwala połączyć elementy o różnych średnicach przyłączeniowych bez konieczności stosowania kilku oddzielnych przejściówek.

Budowa i sposób uszczelnienia

Złączka posiada dwa gwinty zewnętrzne metryczne M18x1,5 oraz M24x1,5. Po obu stronach zastosowano stożkowe powierzchnie przyłączeniowe o kącie 24°, przeznaczone do współpracy z odpowiednio dobranymi elementami zaciskowymi. Strona 12L odpowiada systemowi lekkiemu, natomiast strona 16S systemowi ciężkiemu. Prawidłowe dopasowanie nakrętek, pierścieni zaciskowych i przewodów ma istotne znaczenie dla szczelności połączenia.

Produkt określany jest również jako złączka BB 12L/16S, nypel metryczny M18x1,5 / M24x1,5, łącznik hydrauliczny L/S lub złączka redukcyjna metryczna 24°.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB 12L/16S?

Złączka posiada dwa gwinty zewnętrzne metryczne: M18x1,5 po stronie 12L oraz M24x1,5 po stronie 16S.

Co oznacza 12L/16S?

Oznaczenie 12L wskazuje przyłącze serii lekkiej przeznaczone do rury o średnicy zewnętrznej 12 mm, natomiast 16S oznacza przyłącze serii ciężkiej do rury o średnicy zewnętrznej 16 mm.
