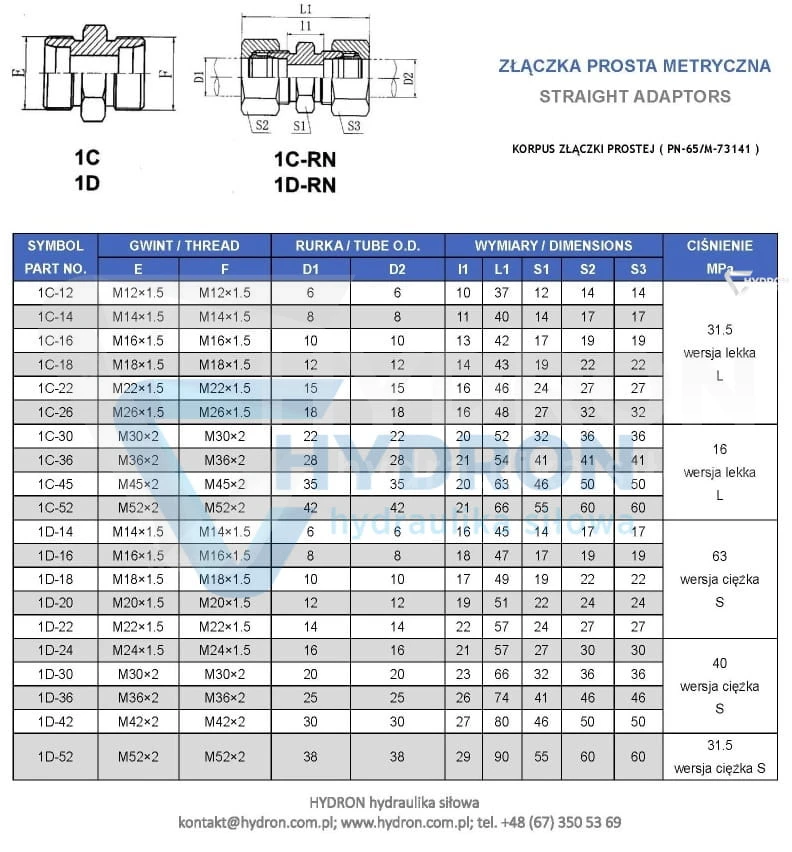

Złączka prosta BB M52X2 38S

Przejdź do sekcji Opinie

66,26 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-38S
Oznaczenie wg VITILLO AME38S.1
Oznaczenie wg CAST 103523.1
Oznaczenie wg PARKER ERMETO XG 38-S | G38S
Oznaczenie alternatywne 1D-52

Opis

Złączka prosta BB M52x2 38S – nypel hydrauliczny metryczny 24°, 315 bar

Złączka prosta BB M52x2 38S to dwustronny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M52x2 oraz stożkowe powierzchnie zaciskowe o kącie 24°. Przeznaczona jest do łączenia rur hydraulicznych o średnicy zewnętrznej 38 mm w systemie połączeń serii ciężkiej S. Dzięki ciśnieniu nominalnemu 315 bar znajduje zastosowanie w wymagających układach hydrauliki siłowej maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych.

Korpus złącza wykonany w systemie metrycznych połączeń zaciskowych według DIN 2353 oraz PN-65/M-73141 umożliwia tworzenie szczelnych połączeń przy zastosowaniu odpowiednio dobranych nakrętek i pierścieni zaciskowych. Złączka jest określana również jako nypel metryczny 38S, łącznik prosty M52x2 lub korpus złącza hydraulicznego typu TN98.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: złącze proste – Straight metric union.
Rozmiar przyłącza: 38S – seria ciężka.
Gwint zewnętrzny strony 1: M52x2.
Gwint zewnętrzny strony 2: M52x2.
Średnica zewnętrzna współpracującej rury: 38 mm.
Średnica nominalna gwintu: 52 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 315 bar.
Średnica zewnętrzna gwintu: 51,6–51,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 49,4–49,6 mm.
Wersja: ciężka (S).
Rodzaj gwintów: metryczne zewnętrzne.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1D-52.
Parker Ermeto: XG 38-S, G38S.
Rastelli Raccordi: TN98-38S.
CAST: 103523.1.
Vitillo: AME38S.1.
Typ konstrukcyjny: TN98 – złącze proste.
System Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki hydraulicznej BB 38S

Złączka hydrauliczna M52x2 38S służy do wykonywania prostych połączeń pomiędzy dwoma przewodami rurowymi lub elementami instalacji wyposażonymi w kompatybilne przyłącza zaciskowe 24° serii ciężkiej. Umożliwia łączenie rur hydraulicznych o średnicy zewnętrznej 38 mm, zapewniając odpowiednią geometrię współpracy z nakrętkami i pierścieniami zaciskowymi.

Produkt znajduje zastosowanie w układach hydrauliki siłowej stosowanych w ciągnikach rolniczych, kombajnach, ładowaczach, maszynach sadowniczych i leśnych, sprzęcie budowlanym oraz urządzeniach przemysłowych. Może być wykorzystywany podczas budowy nowych instalacji, modernizacji przewodów rurowych, wymiany uszkodzonych złączy i napraw maszyn pracujących z olejem hydraulicznym.

Seria ciężka 38S i ciśnienie nominalne 315 bar

Oznaczenie 38S wskazuje rozmiar przyłącza serii ciężkiej S, przeznaczonego do współpracy z rurą o średnicy zewnętrznej 38 mm. Połączenia serii ciężkiej wykorzystuje się w instalacjach wymagających odpowiedniej wytrzymałości mechanicznej oraz odporności na wysokie ciśnienia robocze.

Ciśnienie nominalne złączki wynosi 315 bar. Parametr ten należy uwzględnić przy projektowaniu i serwisowaniu układów hydraulicznych. Dopuszczalne ciśnienie kompletnego połączenia zależy również od parametrów rur, nakrętek, pierścieni zaciskowych, warunków eksploatacji oraz pozostałych elementów instalacji.

Budowa i sposób uszczelnienia stożka 24°

Korpus złączki wyposażony jest w dwa gwinty zewnętrzne M52x2 oraz stożkowe powierzchnie przyłączeniowe o kącie 24°. Taka konstrukcja odpowiada metrycznemu systemowi połączeń zaciskowych serii ciężkiej według DIN 2353. Podczas prawidłowego montażu pierścień zaciskowy współpracuje z rurą i stożkowym gniazdem korpusu, umożliwiając wykonanie szczelnego połączenia.

Złączka przeznaczona jest do współpracy z odpowiednimi nakrętkami i pierścieniami zaciskowymi 38S. Podczas doboru należy uwzględnić zgodność rozmiaru, serii przyłączeniowej, rodzaju uszczelnienia oraz wymagań ciśnieniowych. Sama zgodność średnicy i skoku gwintu nie gwarantuje prawidłowego dopasowania elementów.

Złączka metryczna M52x2 w instalacjach hydraulicznych

Nypel metryczny M52x2 38S może być wykorzystywany do łączenia dwóch odcinków przewodów rurowych w jednej osi. Dwustronna konstrukcja pozwala na wykonanie połączenia bez stosowania dodatkowych redukcji, jeżeli oba przyłącza odpowiadają systemowi 38S. Produkt znajduje zastosowanie zarówno w hydraulicznych instalacjach stacjonarnych, jak i układach mobilnych.

Złączka występuje również pod nazwami złączka BB M52x2, nypel hydrauliczny 38S, łącznik metryczny M52x2, złączka prosta 24°, korpus złącza TN98 oraz złączka hydrauliczna serii ciężkiej S.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 38S?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M52x2 o średnicy nominalnej 52 mm i skoku 2 mm.

Co oznacza oznaczenie 38S?

Oznaczenie 38S określa rozmiar przyłącza serii ciężkiej S, przeznaczonego do współpracy z rurą hydrauliczną o średnicy zewnętrznej 38 mm.

Jakie jest ciśnienie nominalne złączki M52x2 38S?

Ciśnienie nominalne według specyfikacji wynosi 315 bar. Dopuszczalne ciśnienie całego połączenia zależy także od parametrów pozostałych komponentów.

Jaki kąt stożka posiada złączka BB M52x2?

Obie strony korpusu wyposażone są w stożkowe powierzchnie przyłączeniowe o kącie 24°, stosowane w metrycznych systemach zaciskowych.

Czy złączka M52x2 38S pasuje do przyłącza 42L?

Nie należy traktować tych elementów jako zamiennych. Pomimo jednakowego gwintu M52x2 przyłącza 38S i 42L należą do różnych serii i mają odmienną geometrię części współpracujących.

Jakie są oznaczenia katalogowe złączki?

Symbol 1D-52, Parker Ermeto XG 38-S / G38S, Rastelli Raccordi TN98-38S, CAST 103523.1 oraz Vitillo AME38S.1.

Do czego stosuje się złączkę prostą BB 38S?

Do łączenia kompatybilnych przewodów rurowych i elementów instalacji hydraulicznych serii ciężkiej 38S, między innymi w maszynach rolniczych, budowlanych, leśnych oraz urządzeniach przemysłowych.
