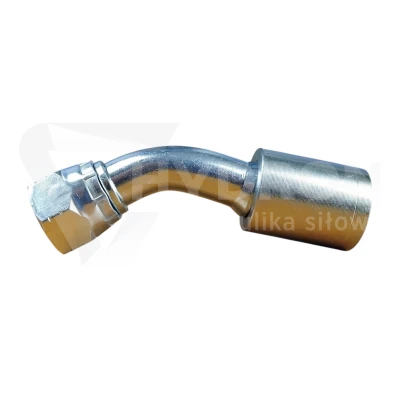

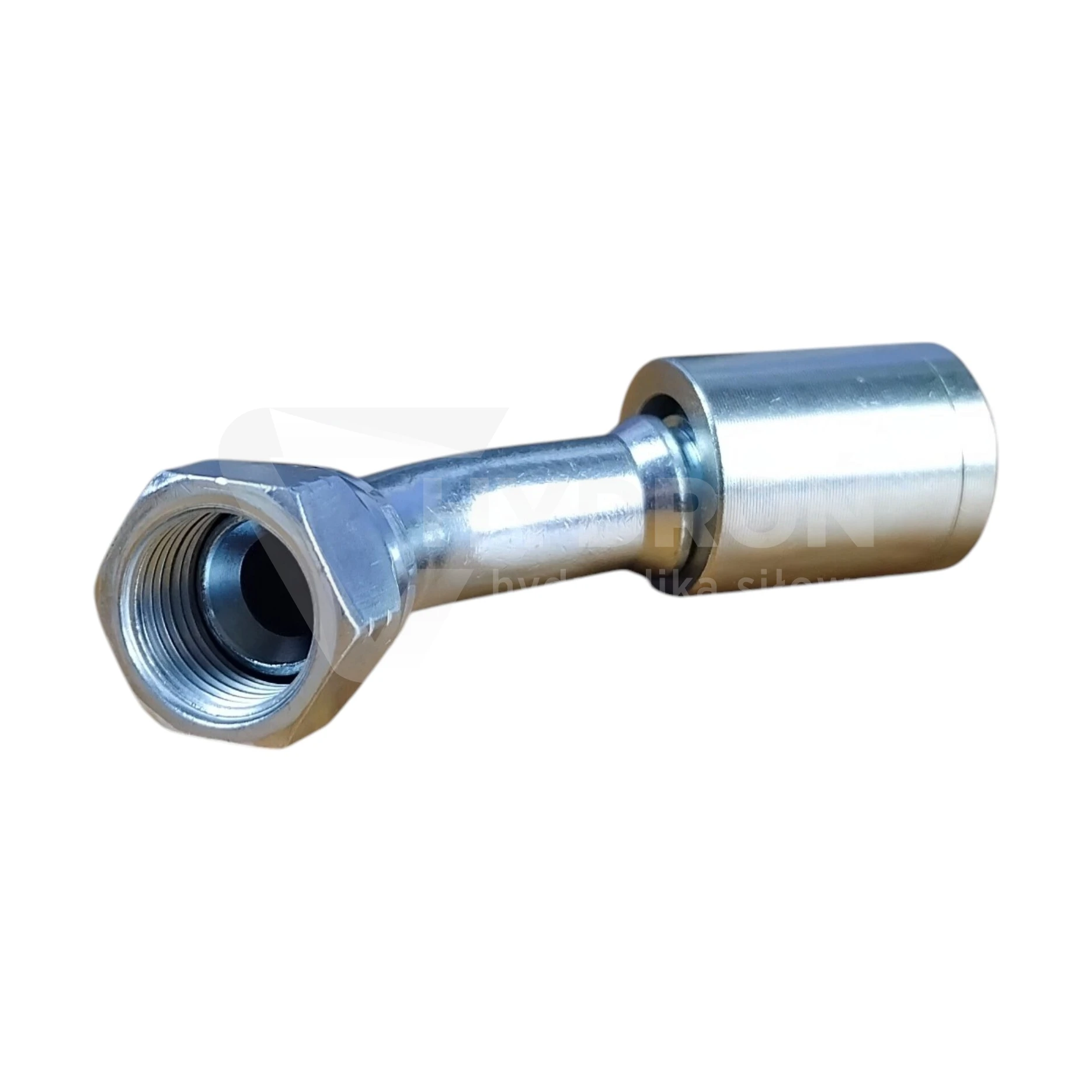

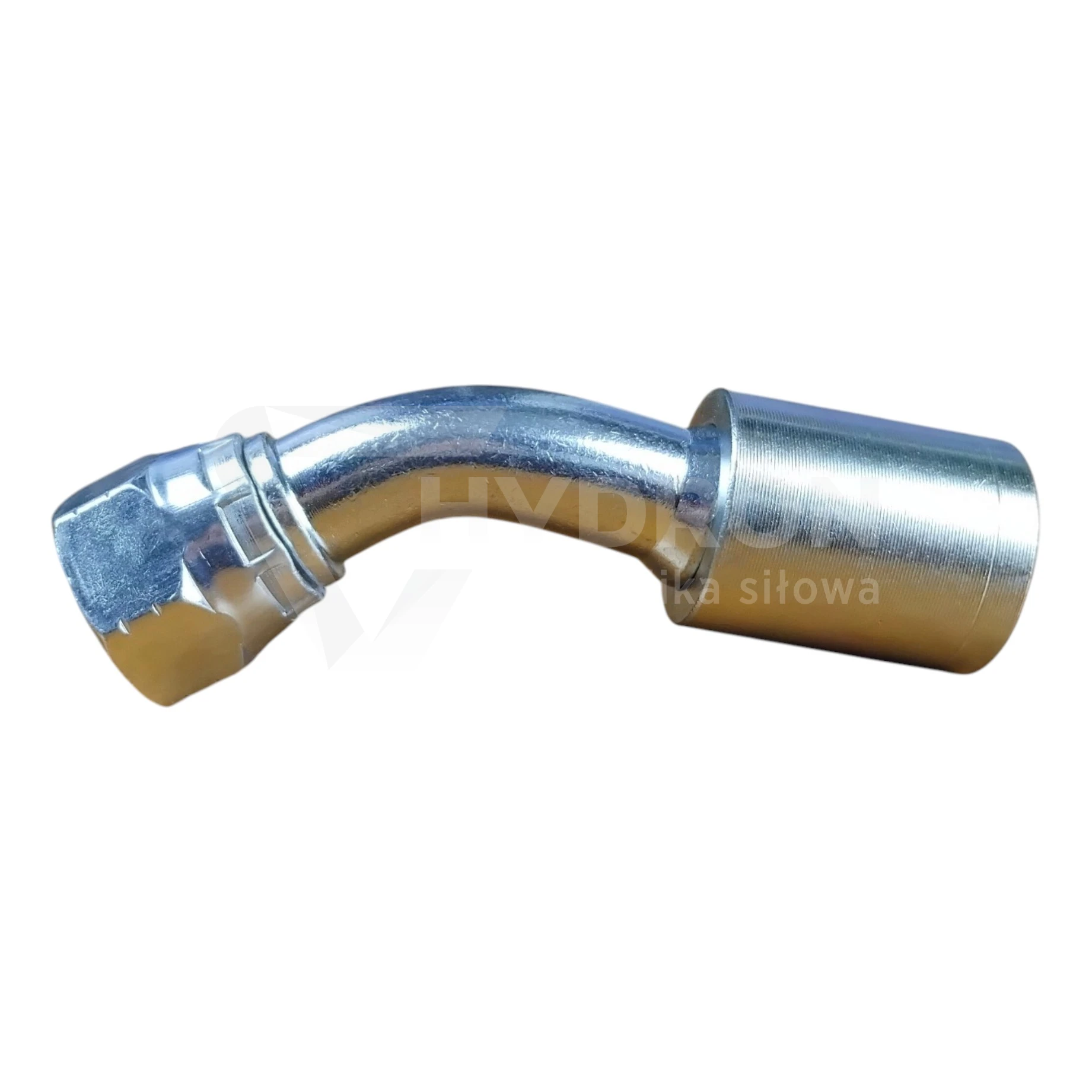

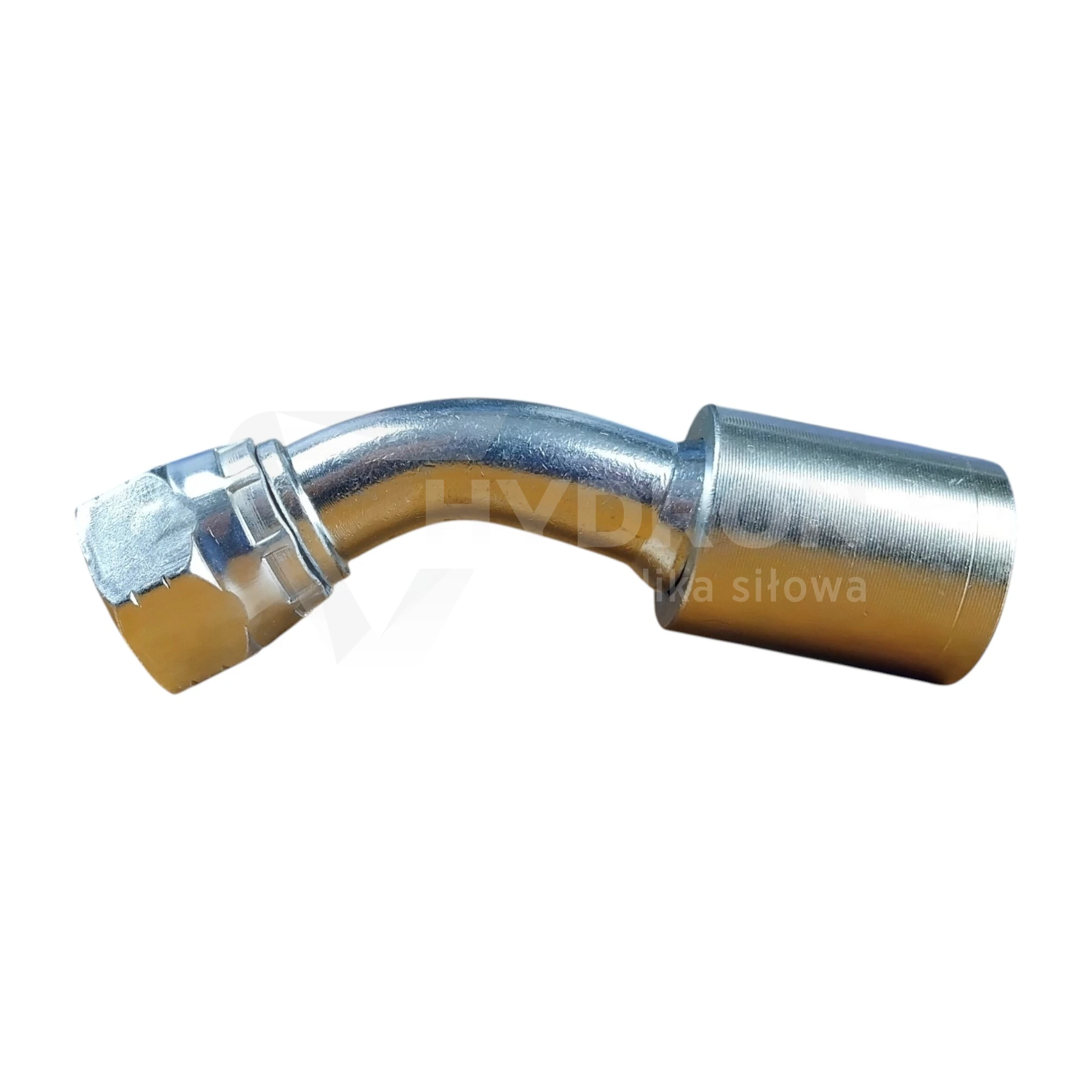

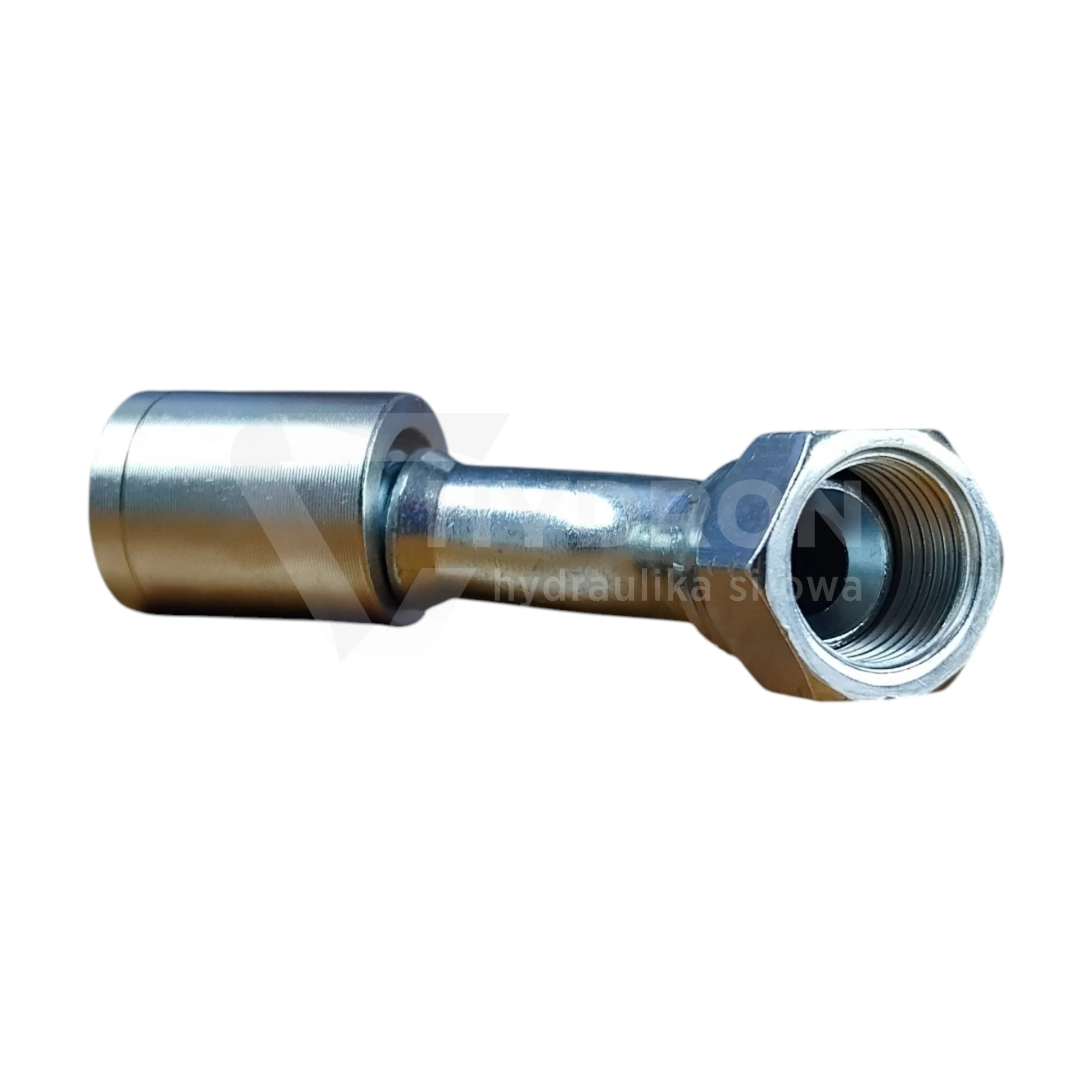

Zakucie C95 DKJ 45 13 7/8/1SN

Przejdź do sekcji Opinie

20,65 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

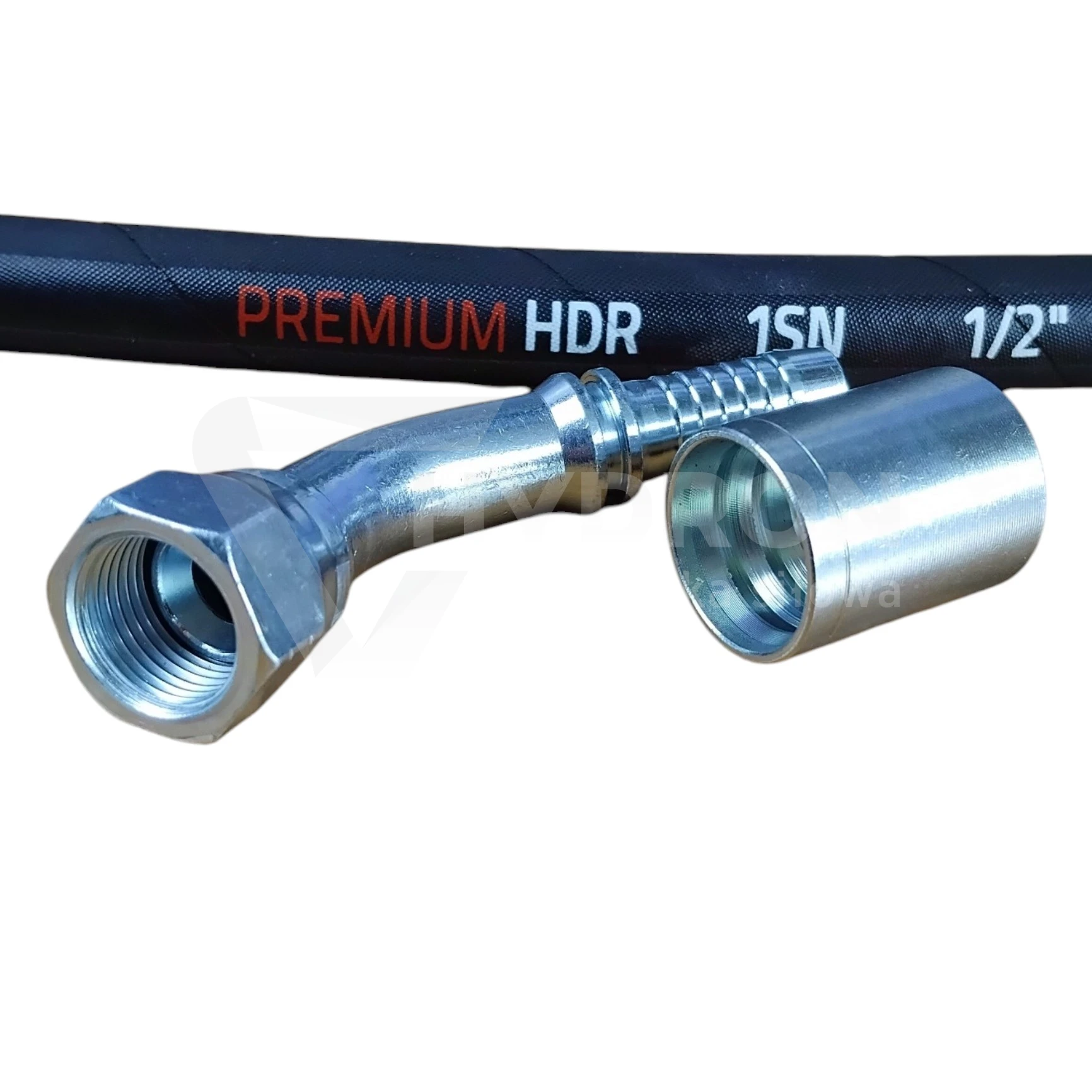

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 7/8" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie C95 DKJ 45° DN13 7/8" UNF do węża 1SN

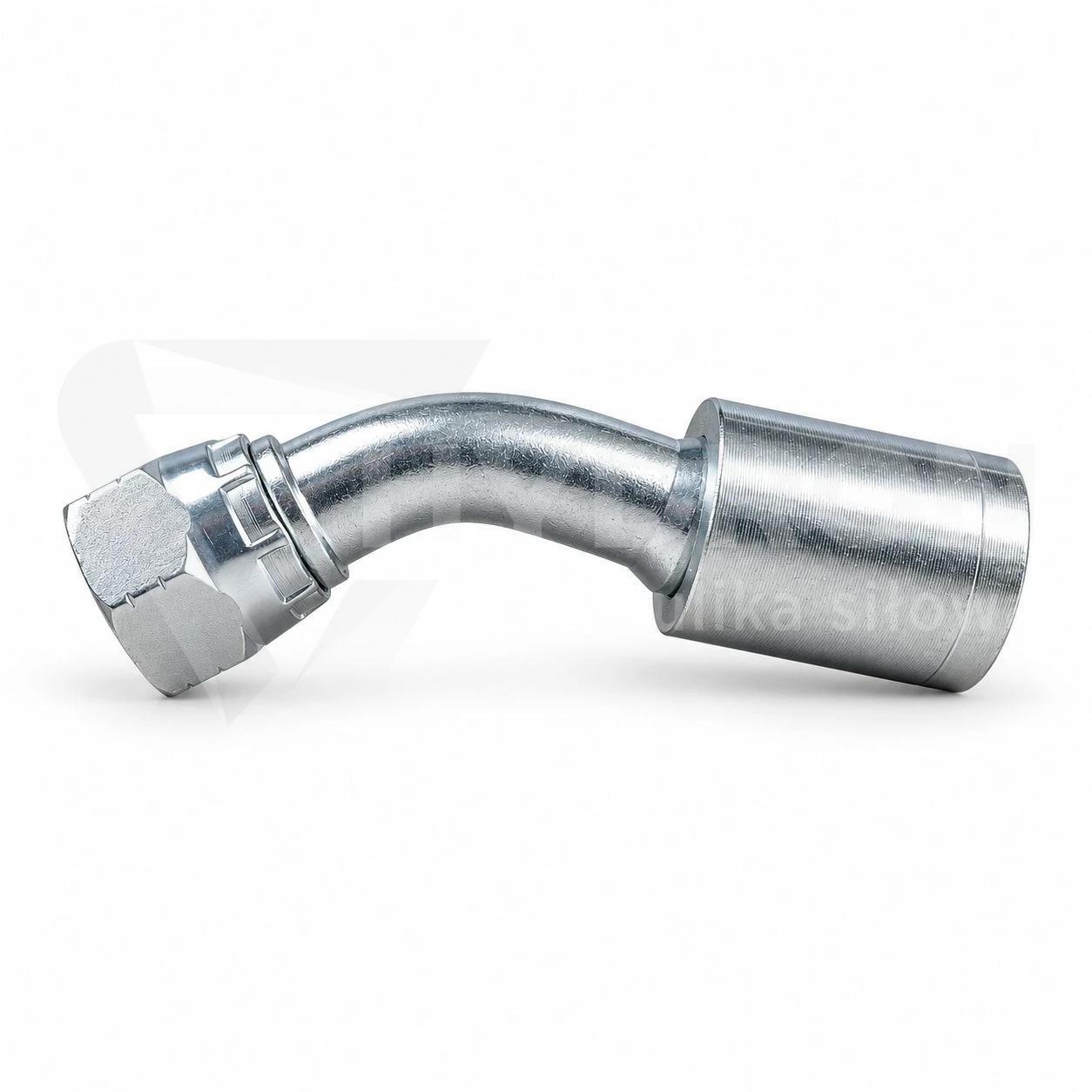

Zakucie C95 DKJ 45° DN13 7/8" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 7/8" UNF oraz gniazdo typu JIC, a korpus wygięty pod kątem 45° pozwala wygodniej poprowadzić przewód w miejscach, gdzie końcówka prosta wymuszałaby zbyt ciasne zagięcie węża.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: 7/8" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

7/8" UNF – większe przyłącze przy przewodzie DN13

W tym wariancie rozmiar przewodu DN13 pozostaje taki sam jak w innych końcówkach dla węża 1/2", ale po stronie przyłączeniowej zastosowano większy gwint 7/8" UNF. To dobry przykład, dlaczego podczas doboru końcówki nie można kierować się wyłącznie średnicą przewodu.

Ten sam DN13 może występować z różnymi gwintami, dlatego przy odtwarzaniu starego przewodu należy sprawdzić osobno stronę przewodową i stronę przyłączeniową.

DKJ 45° w praktyce montażowej

Końcówka ustawiona pod kątem 45° pozwala zmienić kierunek przewodu bez wykonywania ostrego łuku tuż za zakuciem. Jest to szczególnie przydatne przy rozdzielaczach, pompach, blokach hydraulicznych i innych elementach, gdzie przewód musi zostać poprowadzony pod kątem już od samego przyłącza.

Dzięki temu można łatwiej zachować właściwy promień gięcia węża i ograniczyć naprężenia w strefie zakucia.

Jak rozpoznać przyłącze JIC?

Przyłącza DKJ należą do systemu JIC i wykorzystują gwint UNF oraz stożkową powierzchnię uszczelniającą. Podczas identyfikacji warto zwrócić uwagę nie tylko na średnicę gwintu, ale również na charakterystyczny kształt gniazda.

To właśnie geometria powierzchni uszczelniającej odróżnia JIC od innych standardów calowych, które mogą mieć zbliżone rozmiary gwintów.

UNF to nie BSP

Gwint 7/8" UNF nie powinien być traktowany jako odpowiednik przyłącza BSP o podobnej średnicy. Różnice dotyczą skoku gwintu oraz sposobu uszczelnienia, dlatego połączenia te nie są zamienne.

W praktyce próba skręcenia niewłaściwego standardu może prowadzić do uszkodzenia gwintu, nieszczelności albo nieprawidłowego przylegania powierzchni uszczelniających.

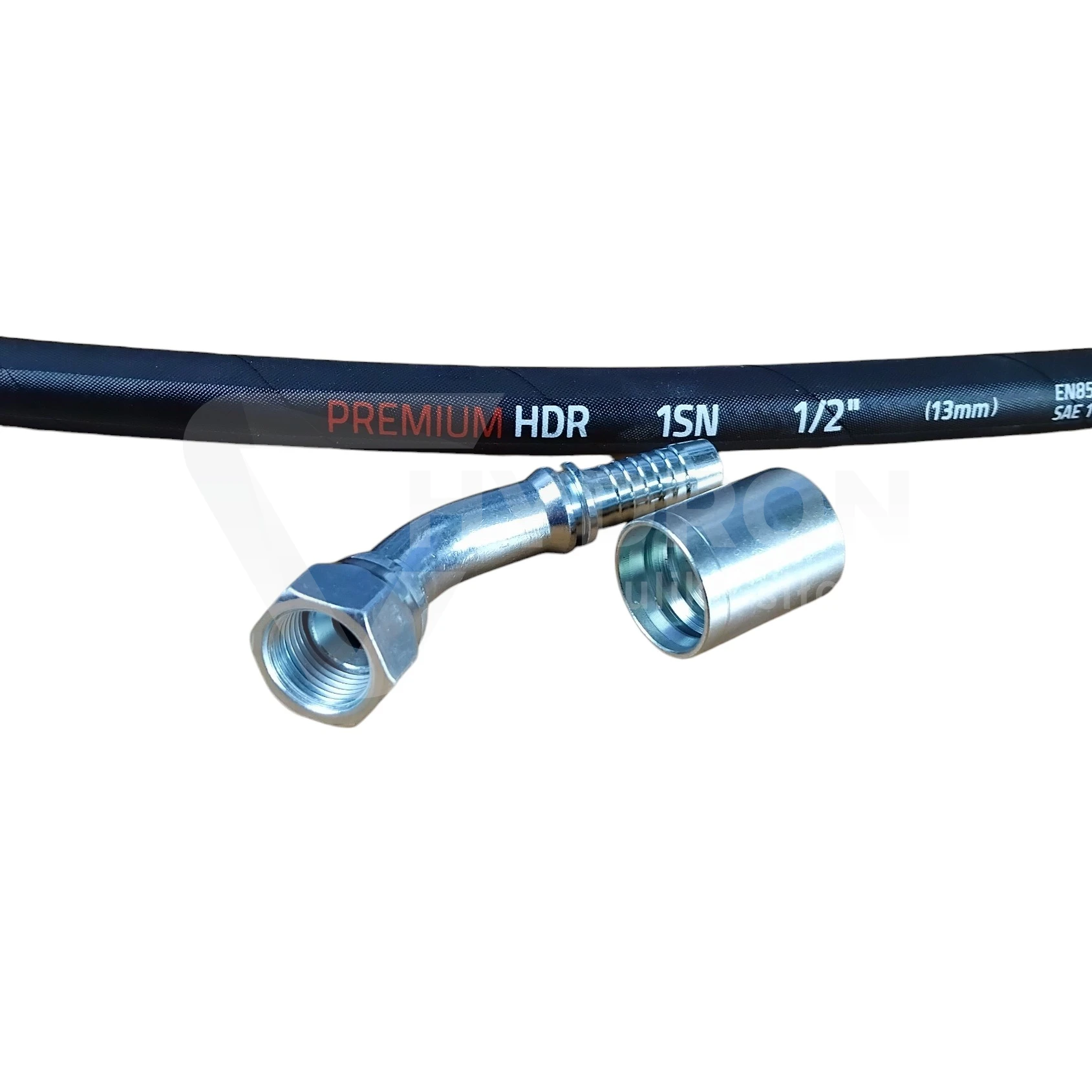

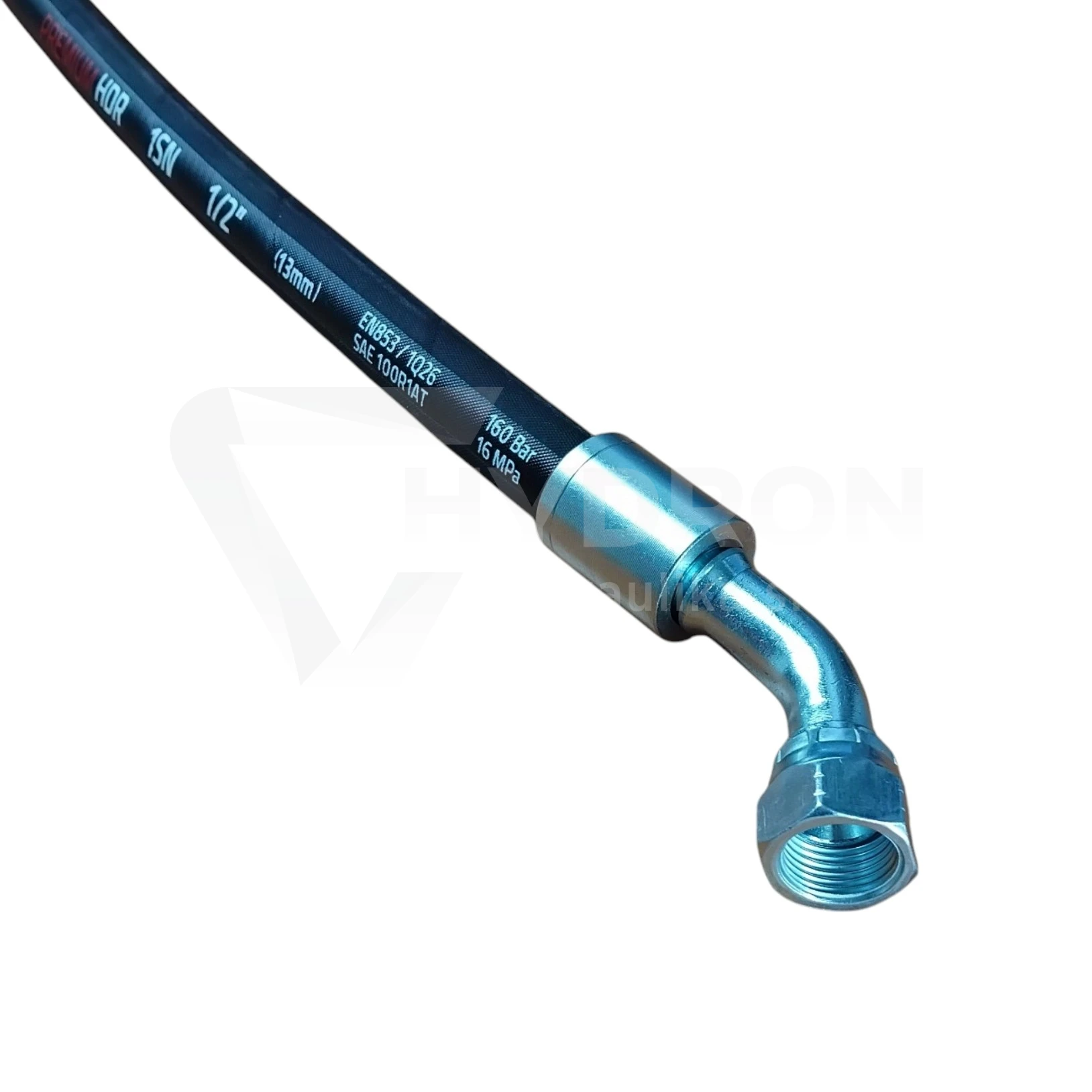

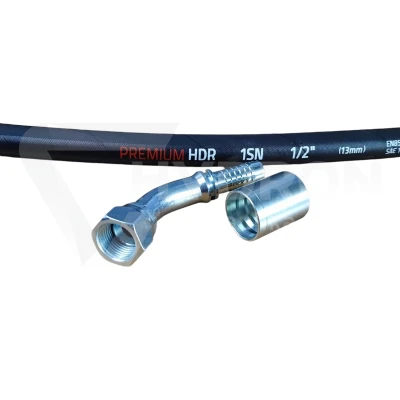

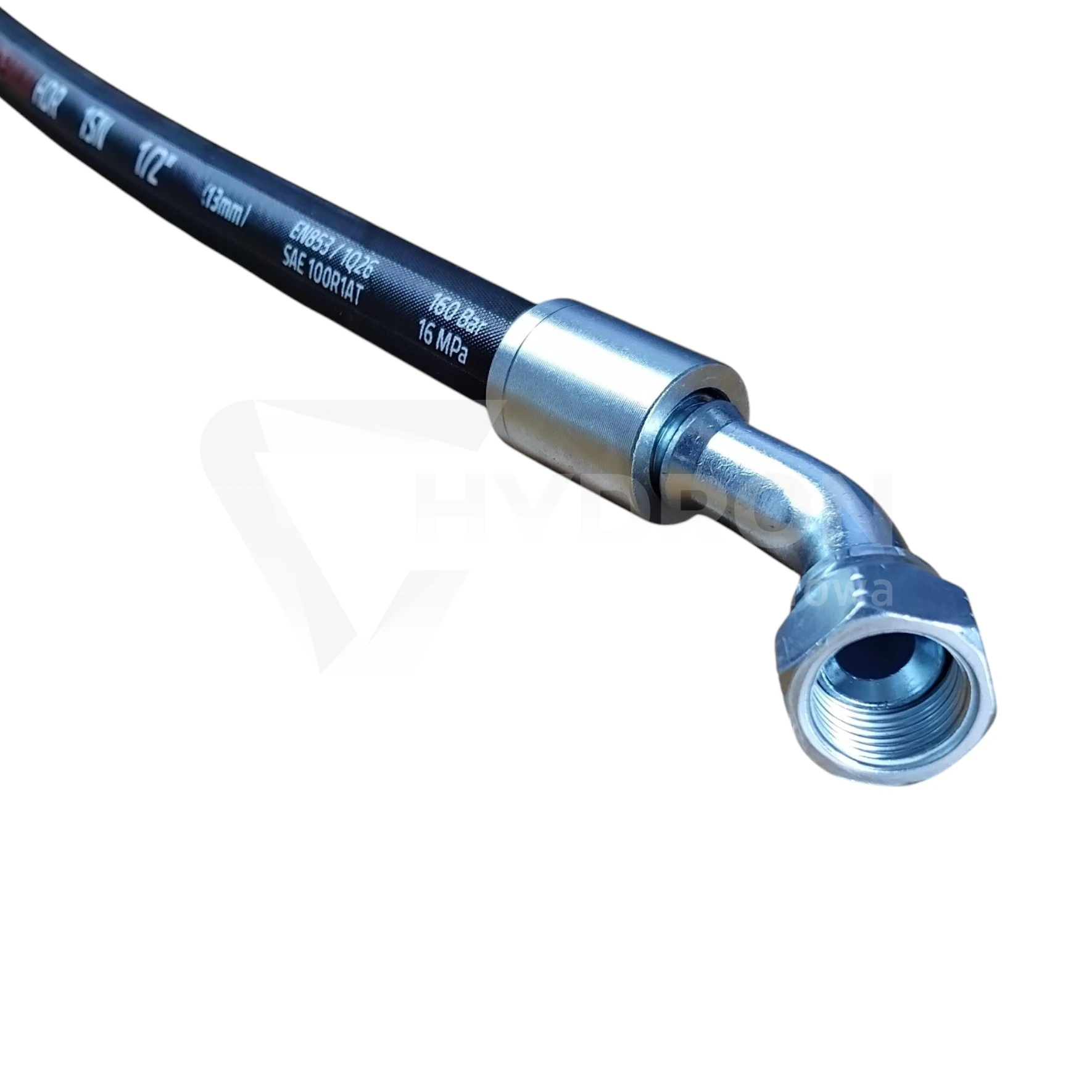

DN13 do węża 1SN

Strona przewodowa końcówki jest przeznaczona do węża hydraulicznego 1SN w rozmiarze DN13. Podczas zakuwania należy dobrać odpowiednią tuleję i parametry zacisku do konkretnego węża oraz stosowanego systemu końcówek.

Nie należy automatycznie przyjmować parametrów zacisku z przewodów 2SN, 2SC lub 4SP nawet wtedy, gdy mają ten sam rozmiar nominalny.

Na co zwrócić uwagę przy wymianie starej końcówki?

czy przewód ma rozmiar DN13,
czy wąż jest typu 1SN,
czy gwint ma rozmiar 7/8",
czy jest to gwint UNF,
czy powierzchnia uszczelniająca odpowiada standardowi JIC,
czy potrzebna jest końcówka pod kątem 45°.

Znaczenie orientacji końcówki 45°

Przed wykonaniem zacisku należy ustawić końcówkę we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie wtedy, gdy przewód posiada dwie końcówki kątowe i musi zachować określone wzajemne położenie.

Gdzie stosuje się końcówki DKJ?

Końcówki DKJ są stosowane w hydraulice maszyn, w których występują przyłącza JIC z gwintami UNF. Spotyka się je między innymi w sprzęcie rolniczym, budowlanym, transportowym i innych układach hydrauliki mobilnej.
