Zakucie C95 DKJ 45 13 7/8/2SN

Przejdź do sekcji Opinie

21,45 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 7/8" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

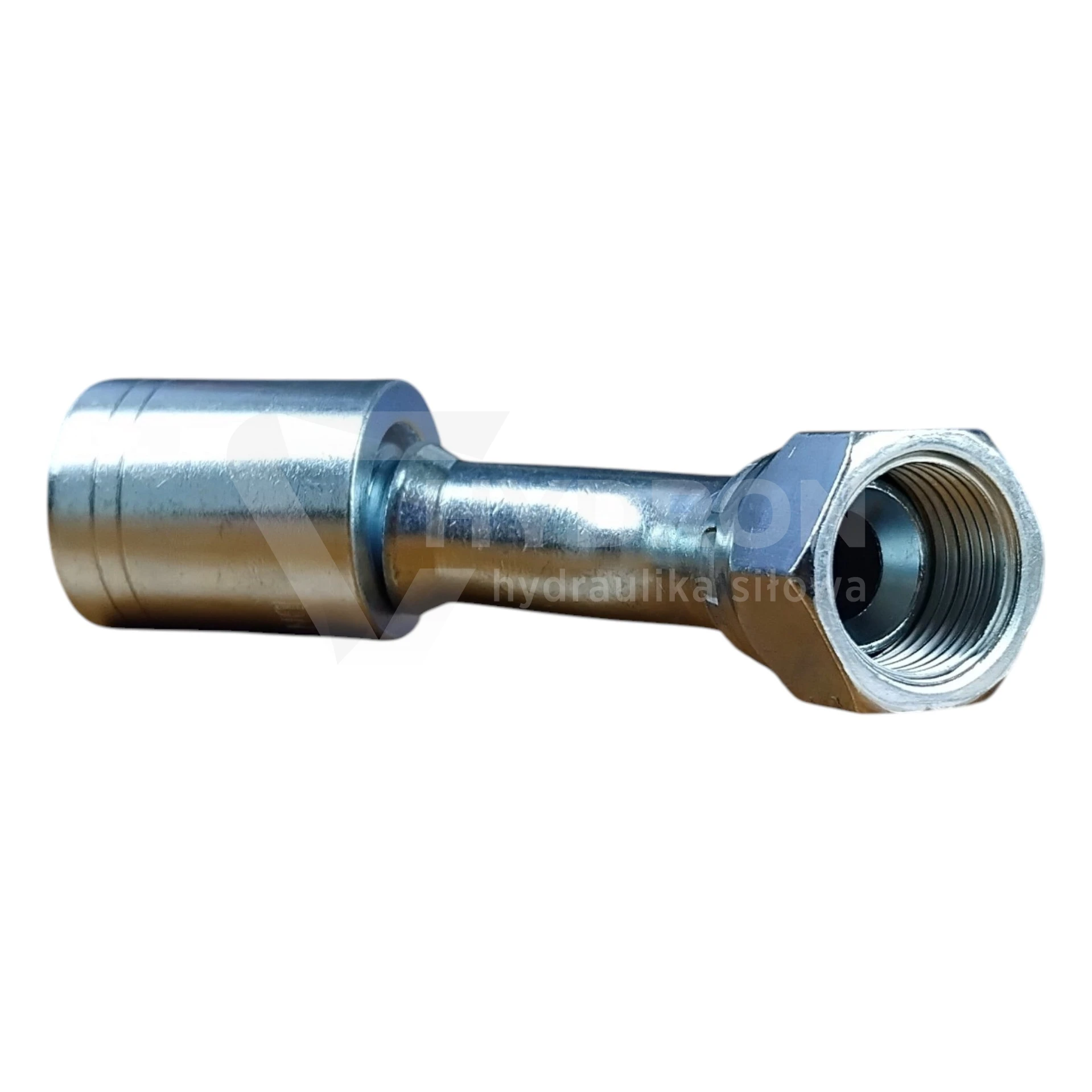

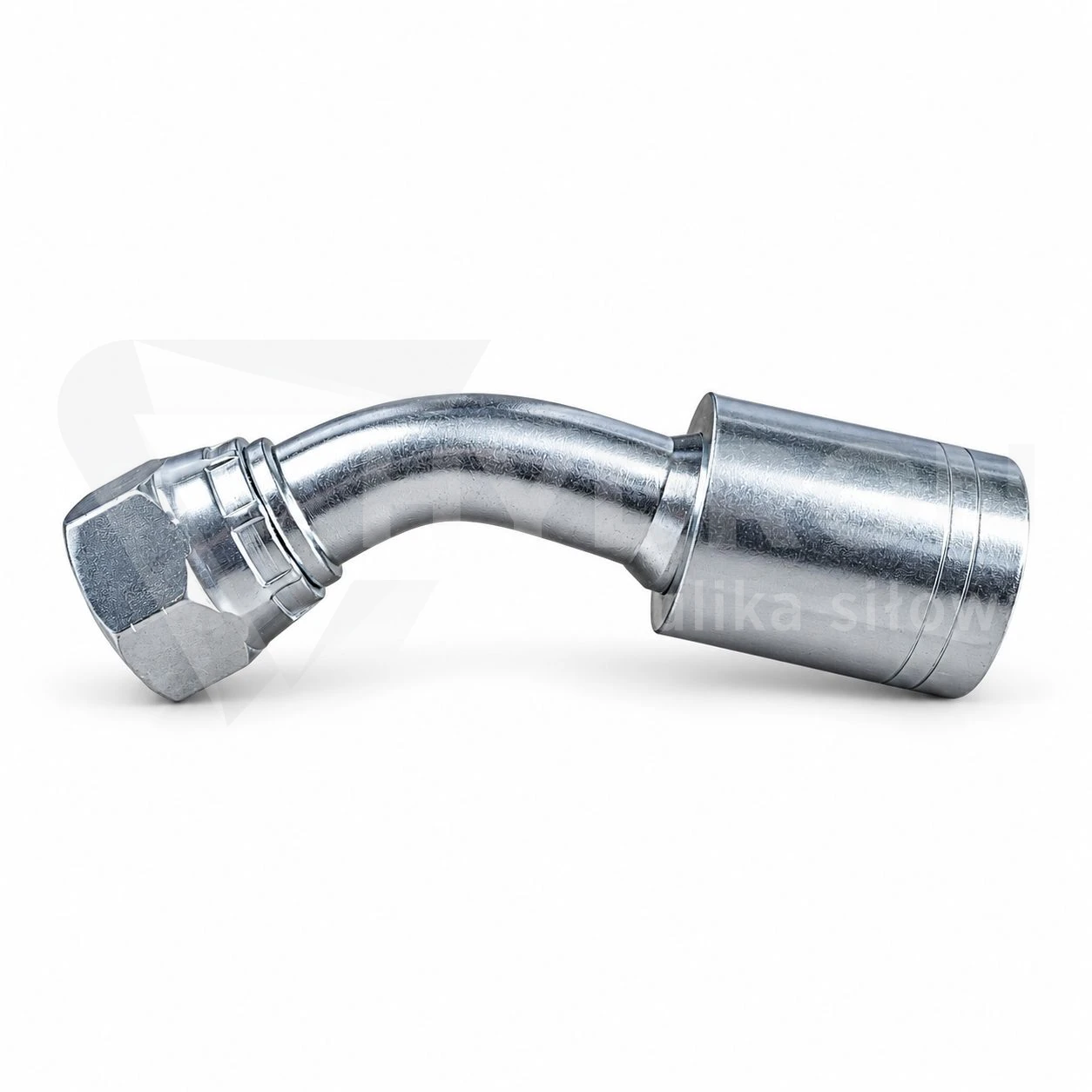

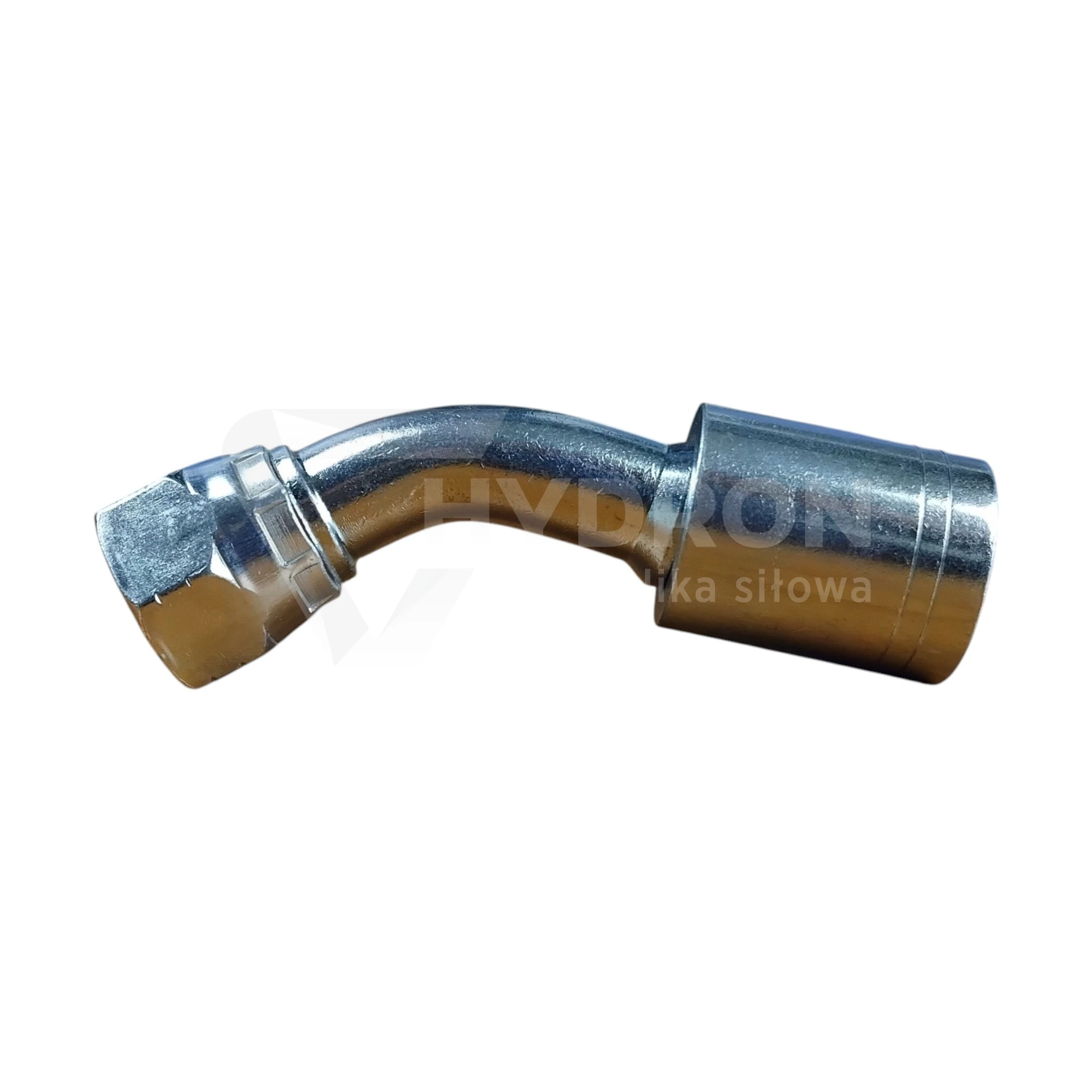

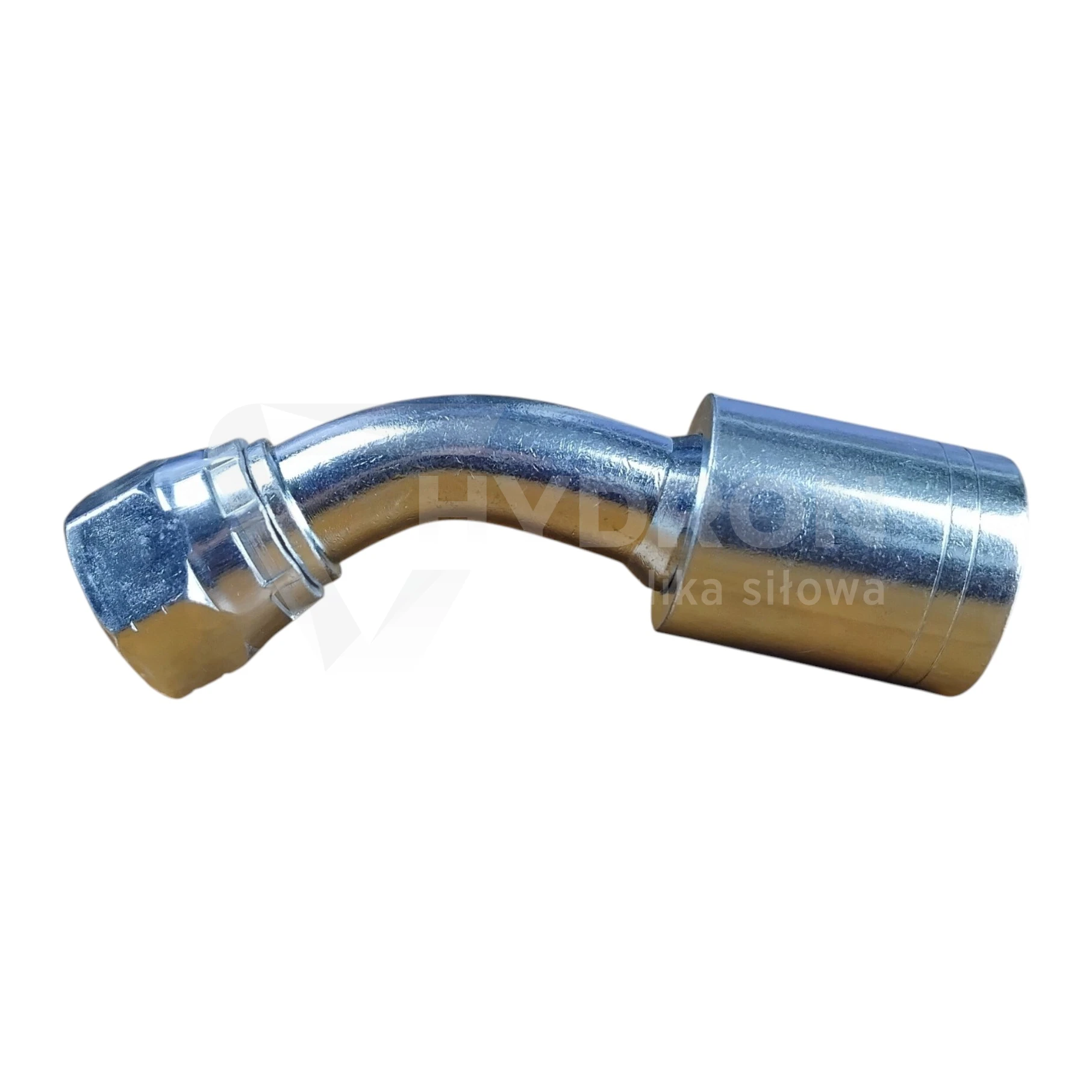

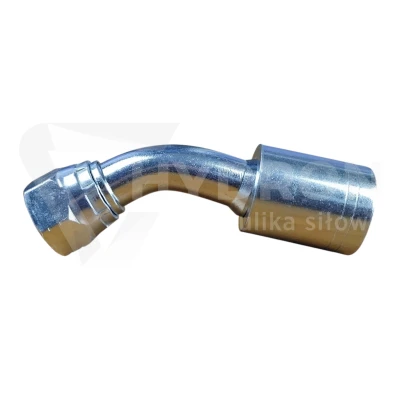

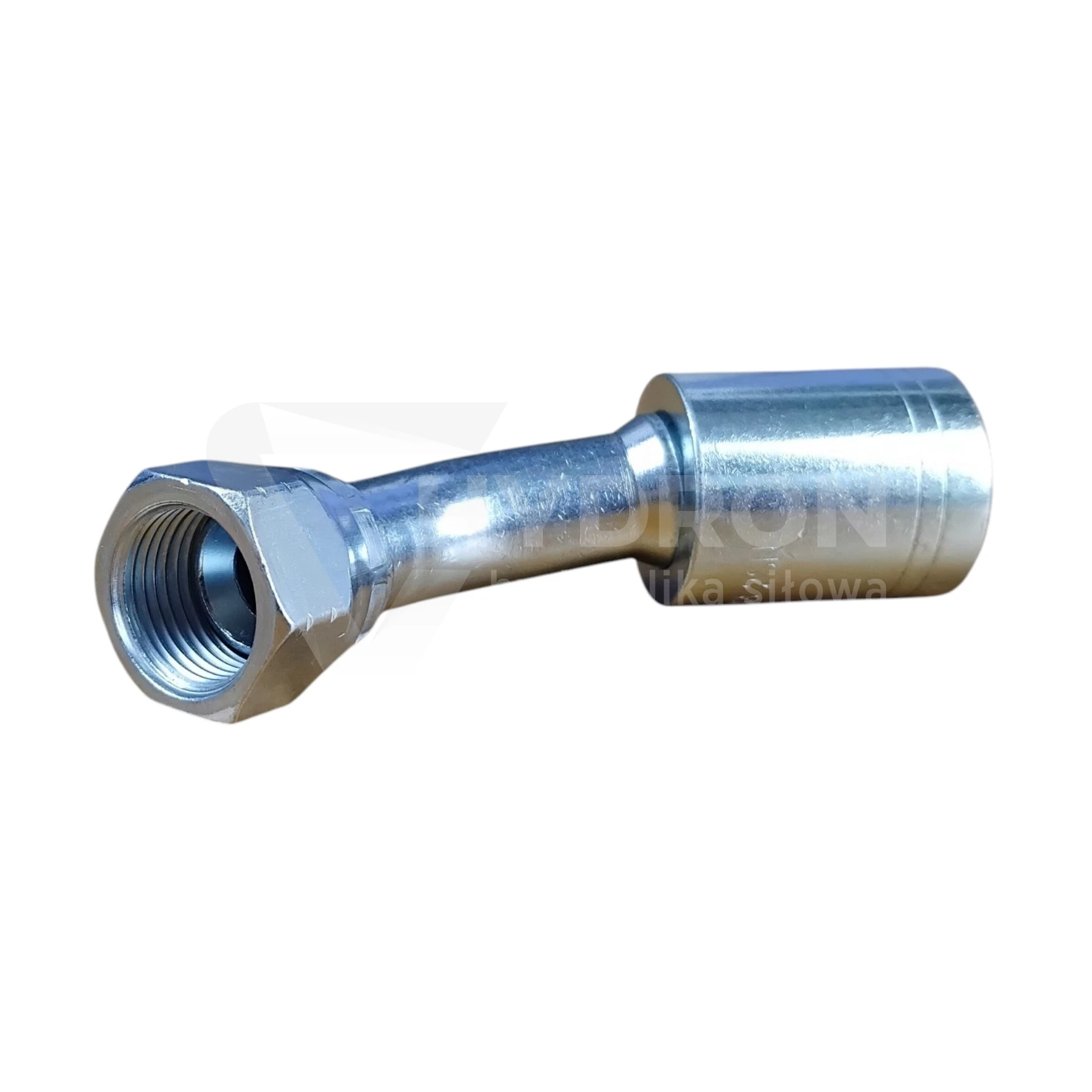

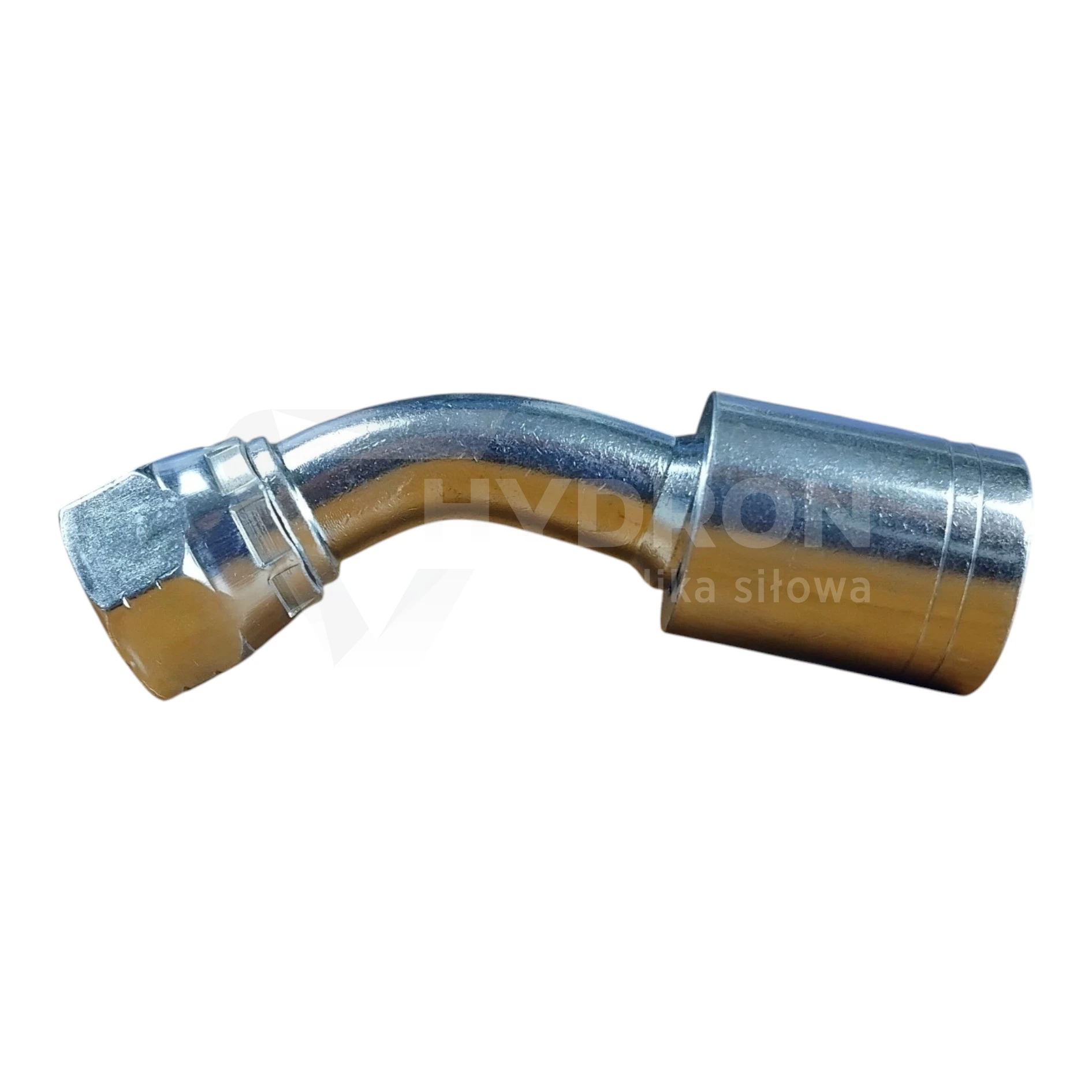

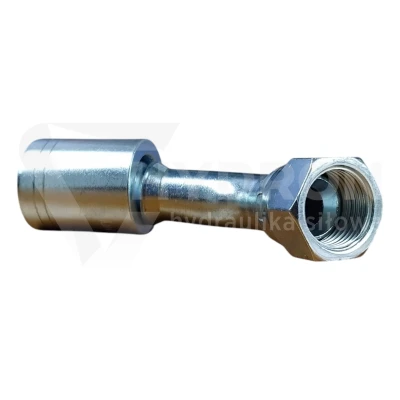

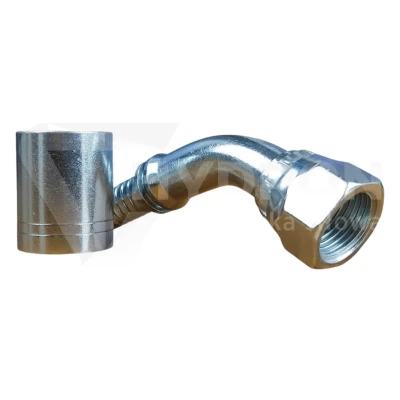

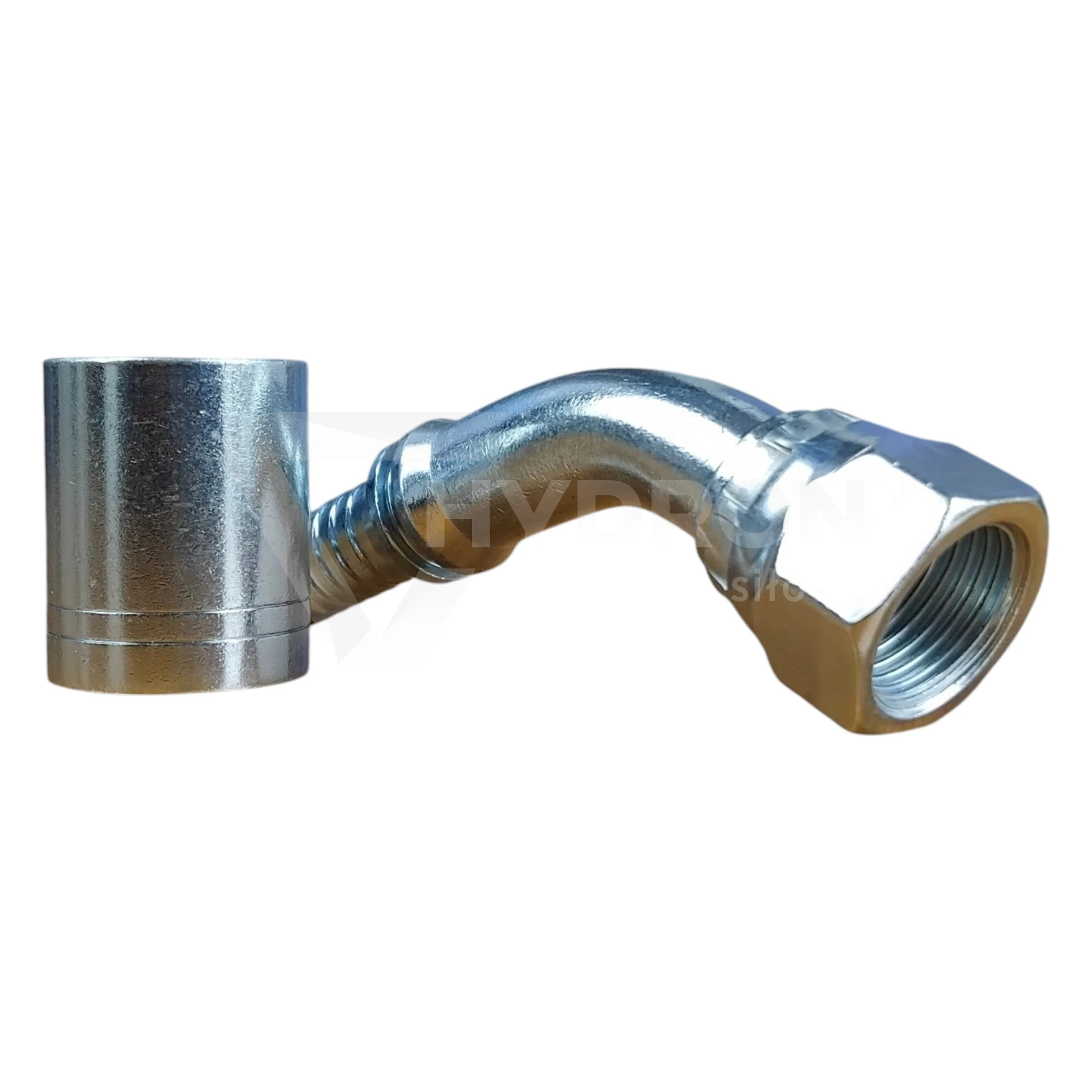

Zakucie C95 DKJ 45° DN13 7/8" UNF do węża 2SN

Zakucie C95 DKJ 45° DN13 7/8" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 7/8" UNF oraz przyłącze typu JIC, a korpus wygięty pod kątem 45° ułatwia prowadzenie przewodu przy ograniczonej przestrzeni montażowej. Ten wariant należy dobrać nie tylko do właściwego gwintu i rozmiaru DN, ale również do konkretnej konstrukcji węża 2SN.

Parametry techniczne zakucia C95 DKJ 45°

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 7/8" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

2SN zamiast 1SN – dlaczego to ma znaczenie?

Przy końcówkach do zakuwania sam rozmiar DN13 nie wystarcza do prawidłowego doboru. Wąż 2SN ma inną konstrukcję niż 1SN, dlatego podczas wykonywania przewodu trzeba zastosować tuleję i parametry zacisku odpowiednie właśnie do tego systemu.

Nie należy przenosić średnicy zakuwania ani sposobu przygotowania przewodu z innego typu węża tylko dlatego, że posiada taką samą średnicę nominalną. To częsty błąd podczas odtwarzania starego przewodu na podstawie samego wyglądu końcówki.

Gwint 7/8" UNF i przyłącze JIC

Po stronie przyłączeniowej zastosowano gwint wewnętrzny 7/8" UNF charakterystyczny dla przyłączy JIC. Przy identyfikacji warto sprawdzić nie tylko średnicę gwintu, ale również jego skok i geometrię powierzchni uszczelniającej.

Sam zapis 7/8" nie oznacza jeszcze, że każde przyłącze o takim wymiarze będzie kompatybilne. Gwinty BSP, UNF i inne standardy calowe mogą wyglądać podobnie, ale różnią się konstrukcją i sposobem uszczelnienia.

Po co końcówka pod kątem 45°?

Wersja 45° pozwala zmienić kierunek przewodu już przy punkcie przyłączenia. Dzięki temu można ograniczyć ostre zaginanie węża tuż za zakuciem i lepiej dopasować trasę przewodu do dostępnej przestrzeni.

Ma to znaczenie szczególnie w maszynach, gdzie przewody prowadzone są blisko ramy, siłowników, bloków hydraulicznych lub innych elementów konstrukcyjnych.

JIC – uszczelnienie na powierzchni stożkowej

Końcówki DKJ należą do systemu JIC, w którym szczelność uzyskiwana jest na współpracujących powierzchniach stożkowych. Oznacza to, że gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów połączenia.

Przy wymianie końcówki należy więc zweryfikować również stan gniazda. Uszkodzona powierzchnia stożkowa może powodować przeciek mimo prawidłowo dobranego gwintu.

DN13 i 7/8" to dwa osobne parametry

DN13 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 1/2". Gwint 7/8" UNF opisuje natomiast stronę przyłączeniową końcówki. To dwa niezależne parametry, które należy sprawdzać oddzielnie.

W praktyce ten sam rozmiar DN13 może występować z różnymi gwintami i typami przyłączy, dlatego podczas zamawiania końcówki warto porównać cały układ oznaczeń.

Na co zwrócić uwagę przy odtwarzaniu przewodu?

czy przewód ma rozmiar DN13,
czy zastosowany wąż jest typu 2SN,
czy gwint ma rozmiar 7/8",
czy gwint jest typu UNF,
czy przyłącze odpowiada standardowi JIC,
czy potrzebna jest końcówka pod kątem 45°,
czy dobrano właściwą tuleję i parametry zakuwania.

Ustawienie końcówki przed zakuwaniem

Końcówkę 45° należy ustawić w odpowiedniej orientacji jeszcze przed wykonaniem zacisku. Jest to szczególnie ważne wtedy, gdy przewód ma dwie końcówki kątowe i ich wzajemne położenie musi odpowiadać oryginalnemu przewodowi z maszyny.

Gdzie stosuje się końcówki DKJ?

Końcówki DKJ z gwintem UNF są stosowane w hydraulice maszyn wykorzystujących przyłącza JIC, między innymi w sprzęcie rolniczym, budowlanym i innych układach hydrauliki mobilnej.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża 2SN, końcówek, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia całego przewodu wyłącznie na podstawie samej końcówki.
