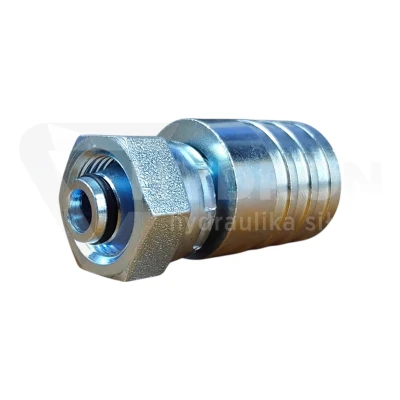

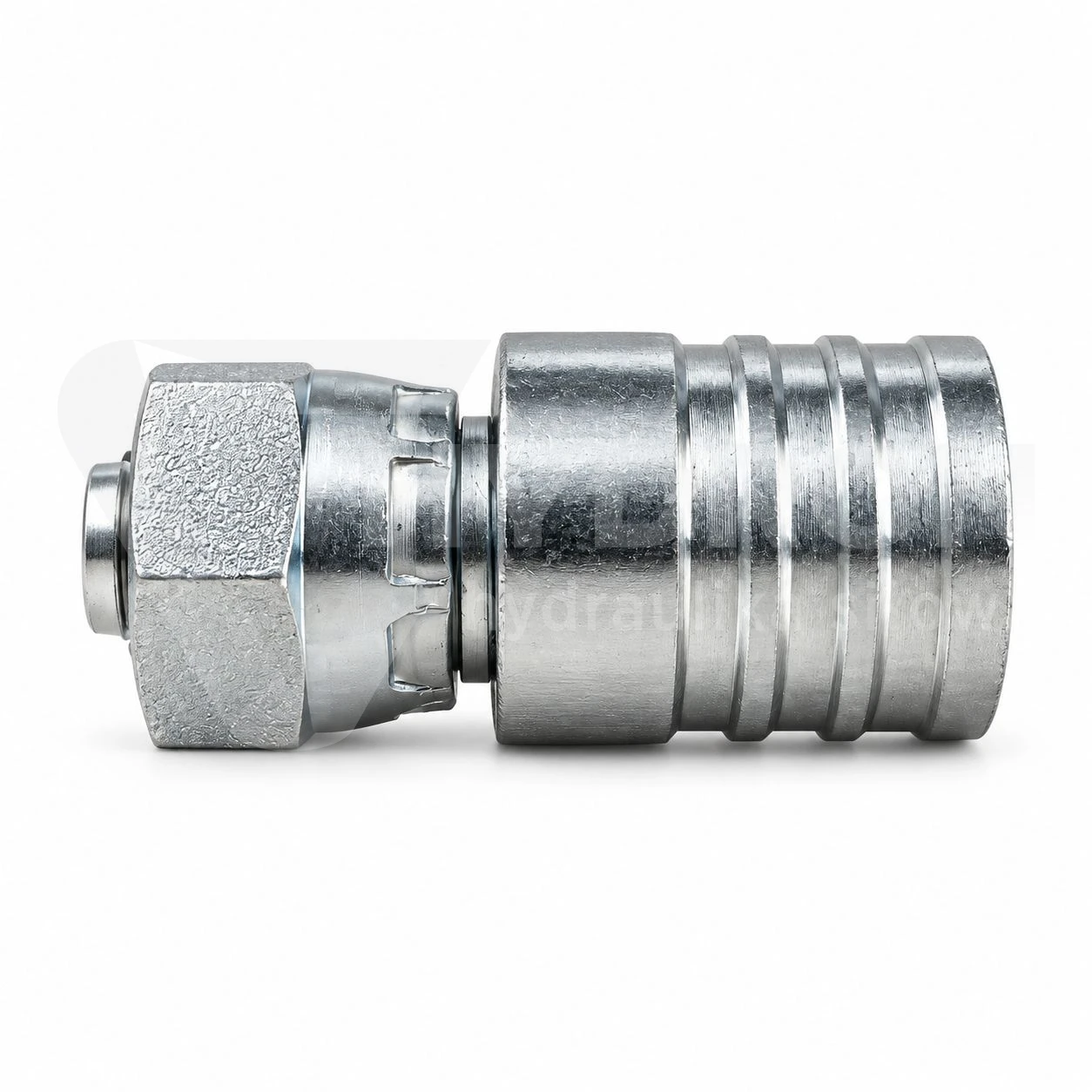

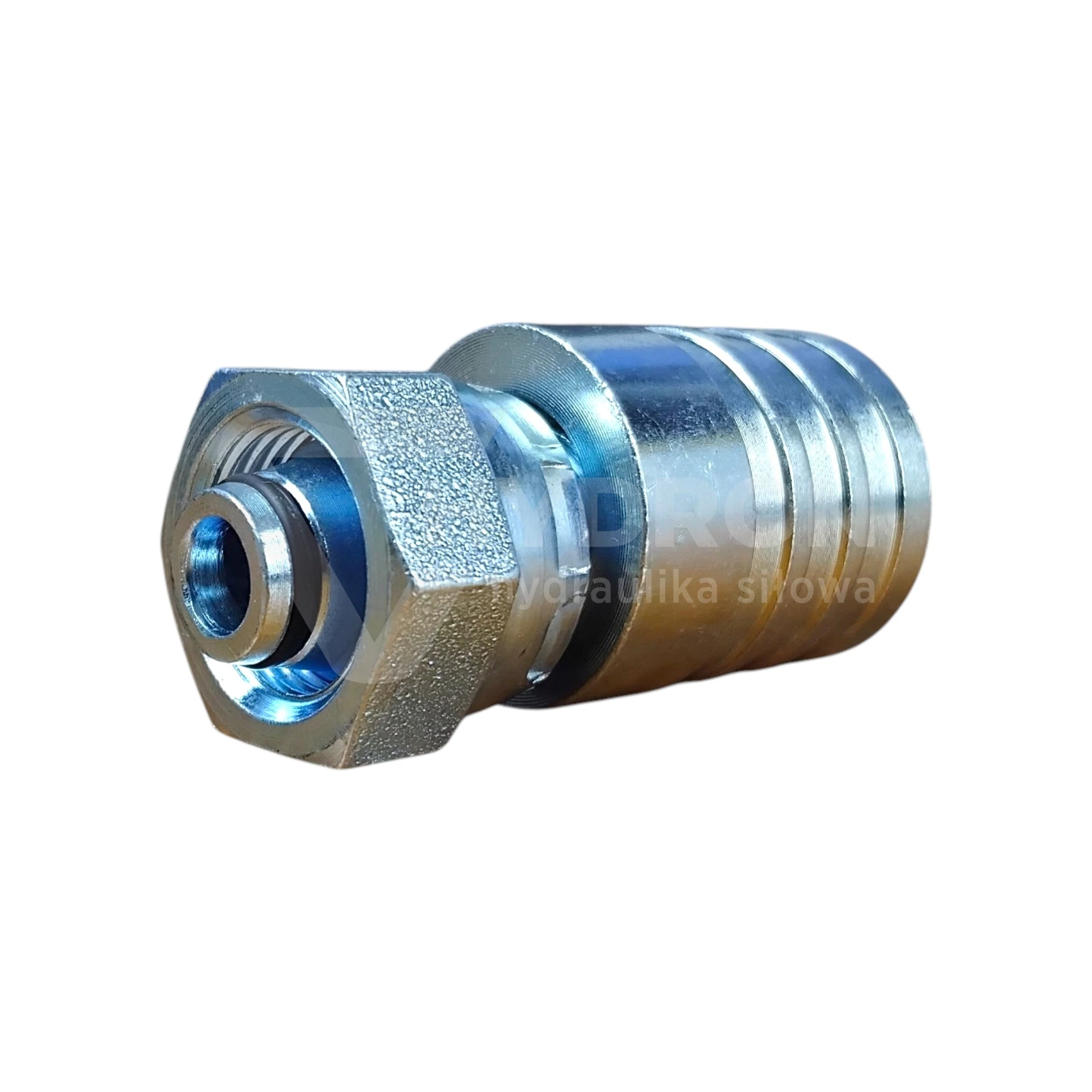

Zakucie DKOS 16 20S M30X2 / 2ST/4SP

Przejdź do sekcji Opinie

24,90 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M30x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 20S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki P51 - DKOL, DKOS
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Opis

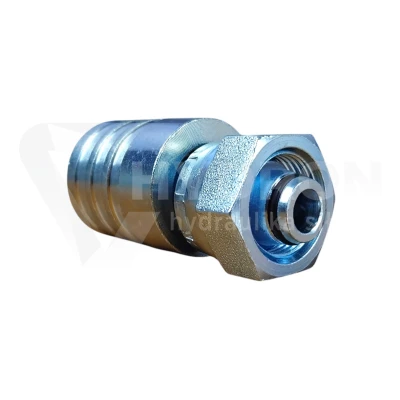

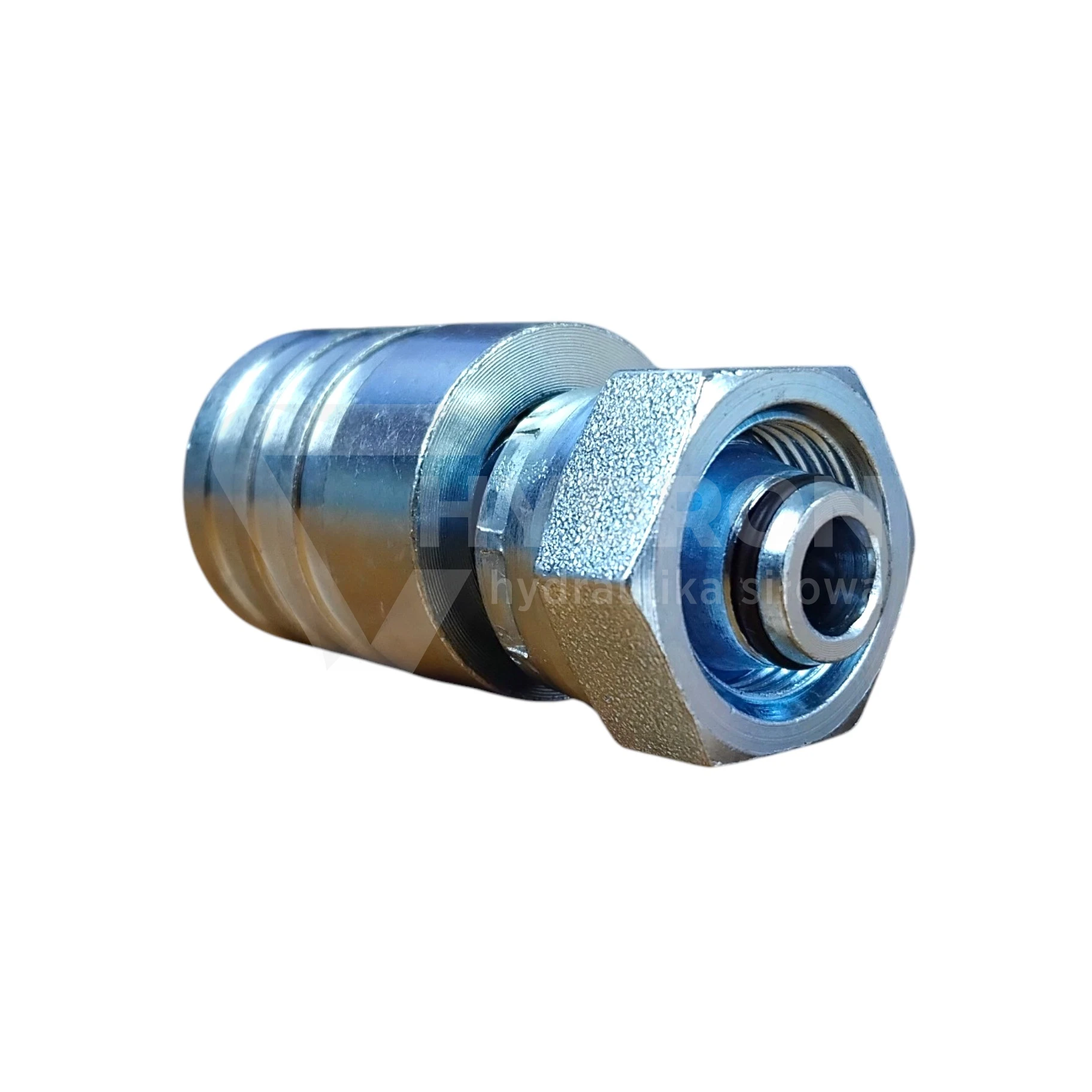

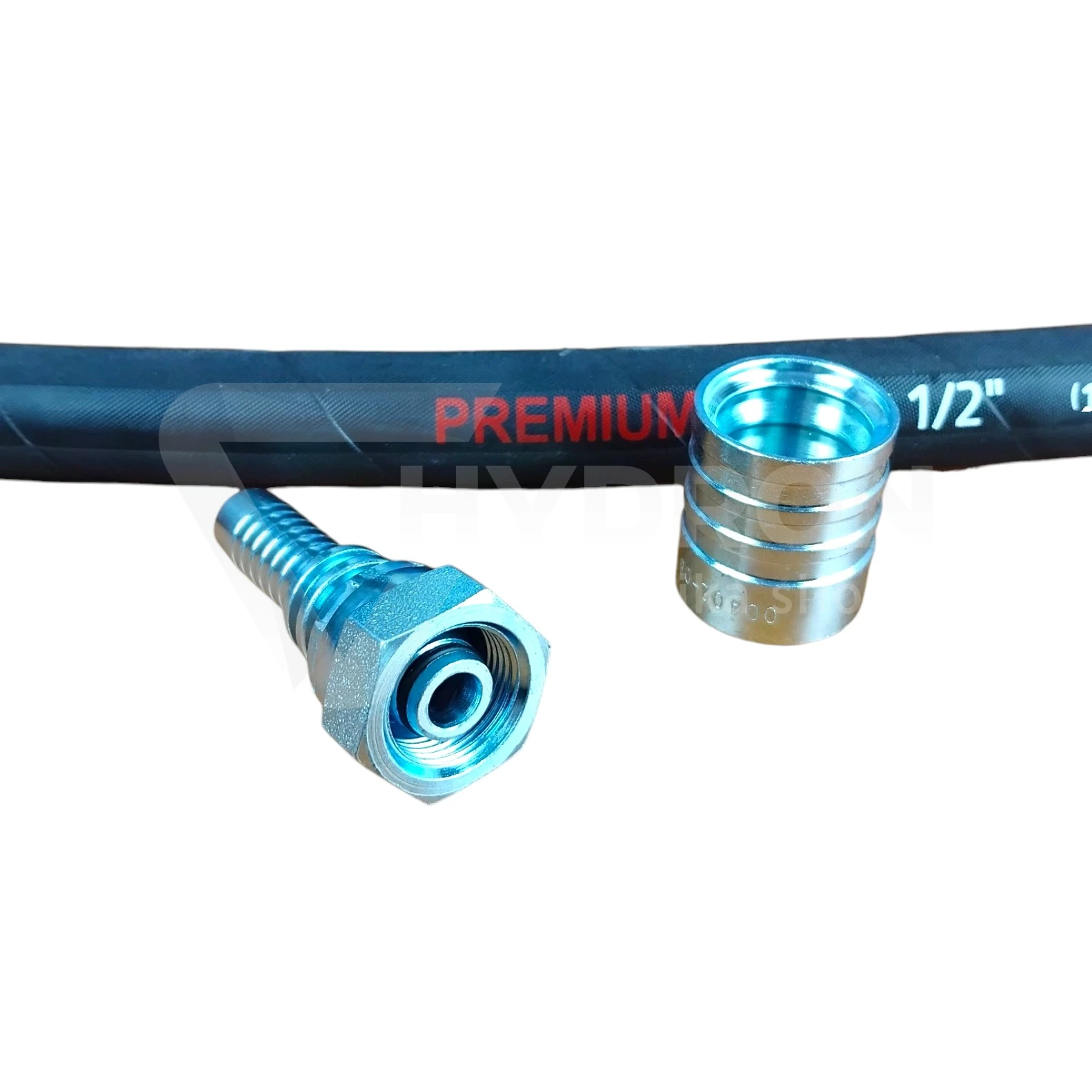

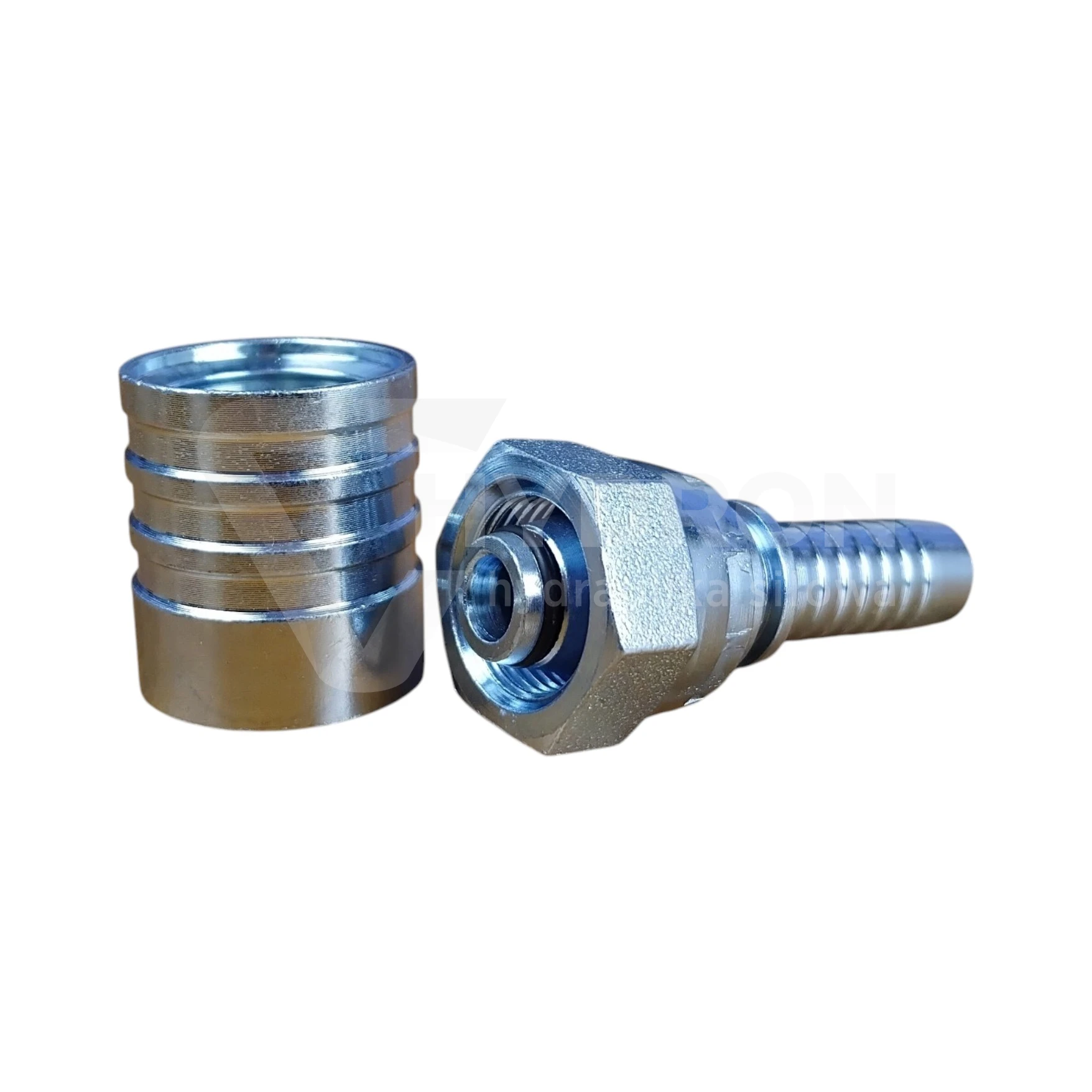

Zakucie DKOS DN16 20S M30x2 do węża 2ST/4SP

Zakucie DKOS DN16 20S M30x2 jest przeznaczone do wykonywania wysokociśnieniowych przewodów hydraulicznych na wężach 2ST i 4SP. Końcówka ma gwint wewnętrzny M30x2 oraz ciężkie wykonanie 20S, dlatego sprawdza się w układach, w których wymagane jest trwałe i szczelne połączenie metryczne. Uszczelnienie realizowane jest na stożku 24° z O-ringiem.

Parametry techniczne

typ końcówki: DKOS,
średnica nominalna węża: DN16,
rozmiar węża: 5/8",
seria przyłącza: 20S,
wykonanie serii: ciężkie,
gwint: M30x2,
rodzaj gwintu: metryczny wewnętrzny,
typ uszczelnienia: stożek 24° z O-ringiem,
maksymalne ciśnienie końcówki: 350 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: biały ocynk,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 2ST / 4SP,
standard połączenia: ISO 8434-1 / DIN 2353.

DKOS 20S ciężka seria metryczna

Oznaczenie 20S wskazuje na ciężką serię metrycznego systemu 24°. W praktyce oznacza to, że końcówka jest przeznaczona do pracy w bardziej wymagających układach hydraulicznych, gdzie stosuje się połączenia o zwiększonej wytrzymałości.

Nie należy dobierać końcówki wyłącznie po średnicy gwintu. W przypadku DKOS istotne są jednocześnie: gwint M30x2, seria 20S oraz geometria uszczelnienia 24°.

Uszczelnienie na stożku 24° z O-ringiem

Końcówka DKOS uszczelnia się na stożku 24° oraz O-ringu. Takie rozwiązanie pozwala uzyskać szczelne połączenie bez stosowania dodatkowego uszczelnienia na samym gwincie.

To istotna różnica względem połączeń, w których uszczelnienie odbywa się bezpośrednio na gwincie. Dlatego przed montażem trzeba upewnić się, że element współpracujący również należy do systemu 24° i odpowiada serii 20S.

DN16 i M30x2 oznaczają różne strony końcówki

DN16 określa rozmiar węża, do którego przeznaczone jest zakucie. Gwint M30x2 dotyczy natomiast strony przyłączeniowej końcówki.

Te dwa parametry nie są ze sobą zamienne. Przy odtwarzaniu starego przewodu trzeba więc sprawdzić zarówno średnicę węża, jak i rodzaj oraz rozmiar gwintu.

Do węży 2ST i 4SP

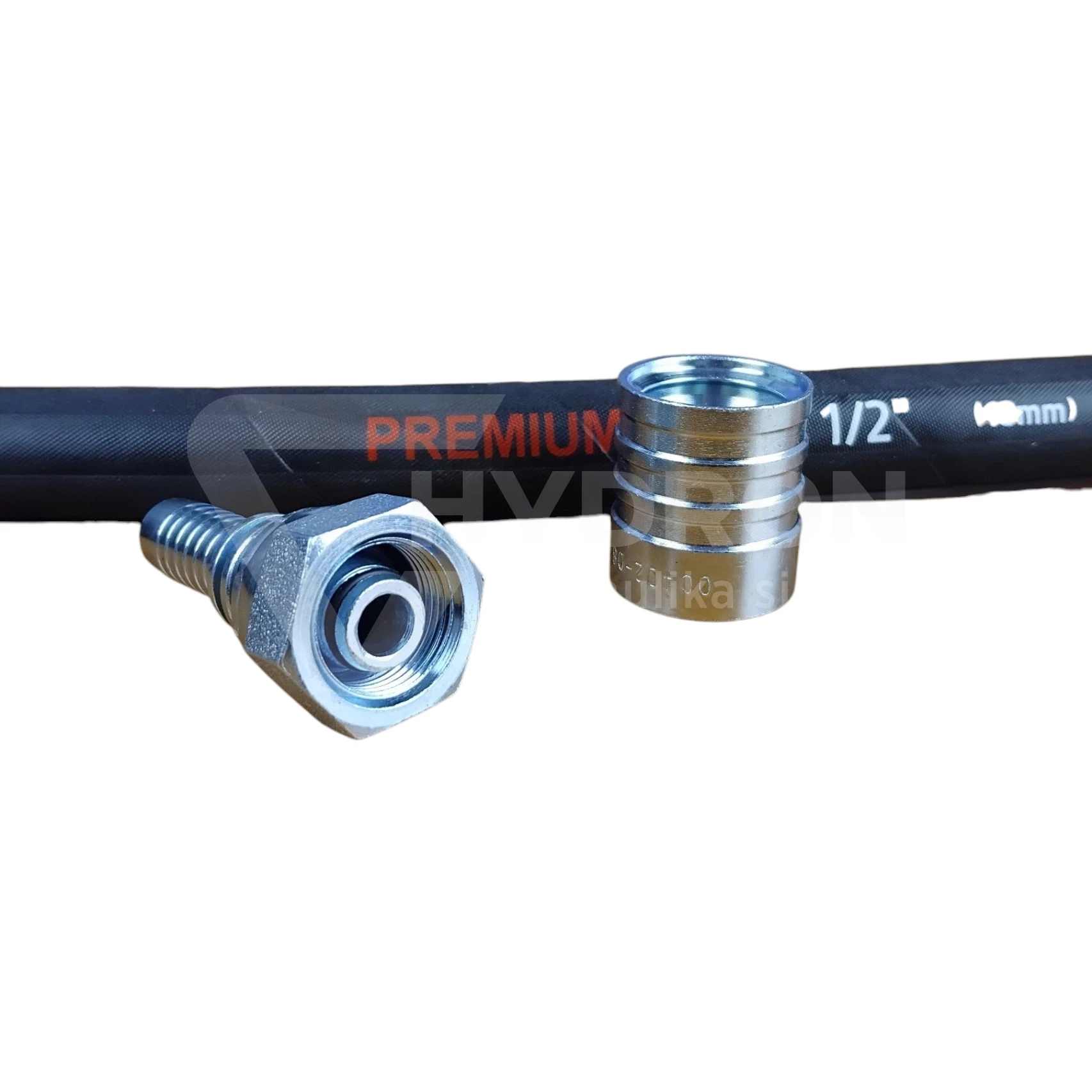

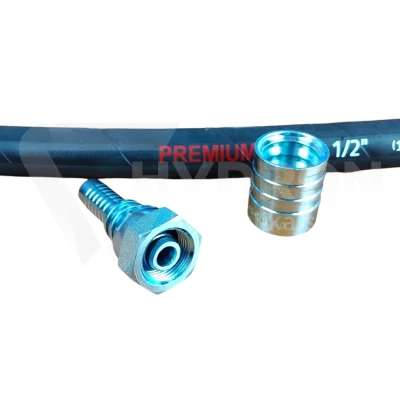

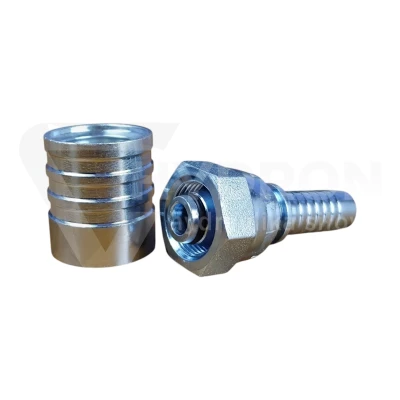

Ten wariant został przygotowany do zakuwania na wężach 2ST i 4SP. Przy wykonywaniu kompletnego przewodu należy dobrać również odpowiednią tuleję oraz zastosować właściwą średnicę zacisku dla konkretnego zestawu wąż + końcówka + tuleja.

Samo dopasowanie gwintu nie wystarcza. O jakości i bezpieczeństwie gotowego przewodu decyduje prawidłowe zestawienie wszystkich elementów oraz poprawne zakucie.

350 bar dla samej końcówki

Dla rodziny DKOS DN16 20S M30x2 HYDRON podaje maksymalne ciśnienie końcówki 350 bar. Nie oznacza to jednak automatycznie, że każdy gotowy przewód z tą końcówką może pracować przy 350 bar.

Ciśnienie robocze kompletnego przewodu zawsze ogranicza element o najniższej wartości znamionowej, czyli na przykład wąż, końcówka, tuleja albo inny element połączenia.

Gdzie stosuje się zakucia DKOS?

Końcówki DKOS znajdują zastosowanie w hydraulice siłowej maszyn budowlanych, rolniczych, przemysłowych, leśnych i mobilnych. Stosuje się je wszędzie tam, gdzie układ wykorzystuje ciężką serię metryczną 24°.

Wariant DN16 M30x2 jest szczególnie przydatny przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących przewodów wysokociśnieniowych na podstawie starego wzoru.

Jak uniknąć błędu przy doborze?

sprawdź, czy wąż ma rozmiar DN16,
potwierdź gwint M30x2,
upewnij się, że wymagane jest wykonanie 20S,
sprawdź, czy połączenie pracuje na stożku 24° z O-ringiem,
potwierdź zgodność końcówki z wężem 2ST lub 4SP,
dobierz właściwą tuleję i parametry zacisku.

Zakute przewody hydrauliczne w HYDRON

Jeżeli nie chcesz kompletować elementów osobno, w HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z odpowiednio dobraną końcówką, tuleją i parametrami zacisku.
