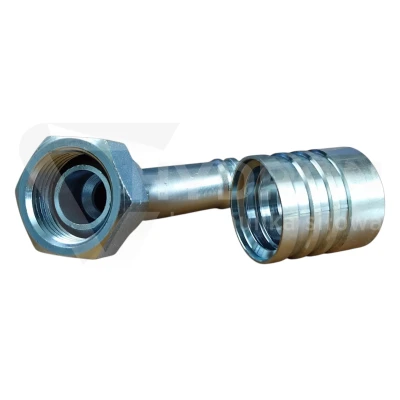

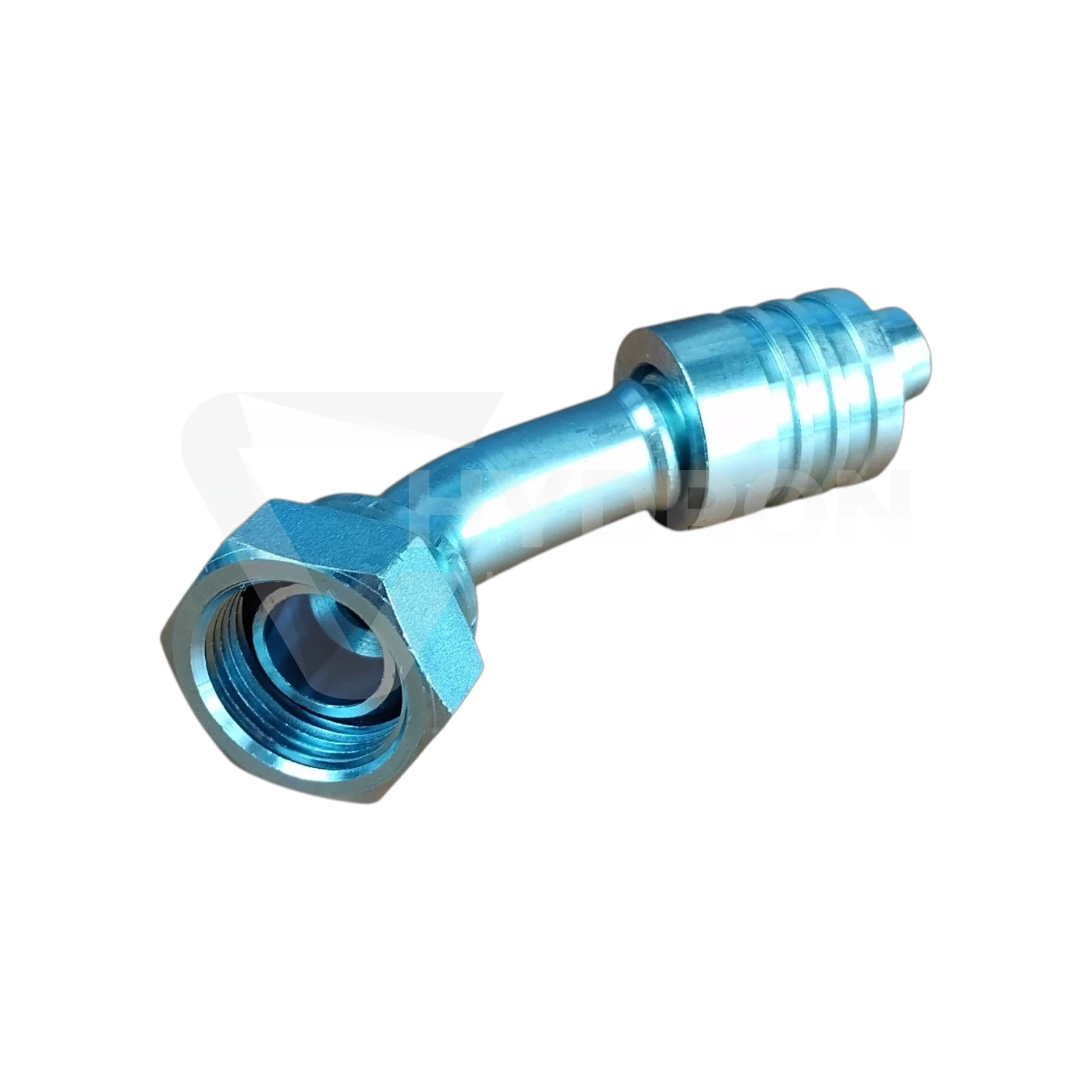

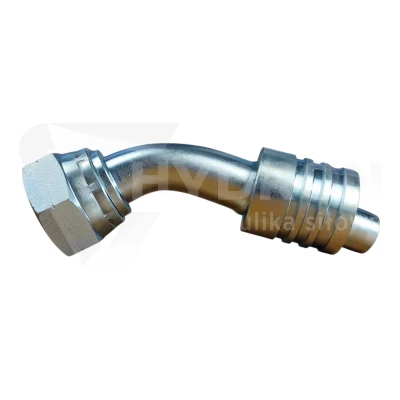

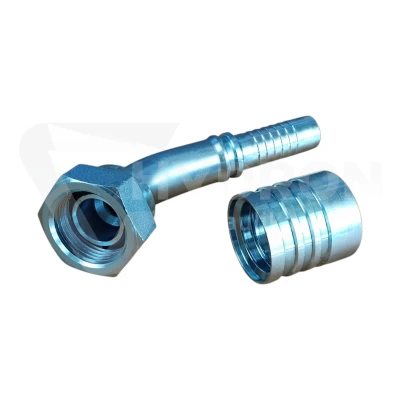

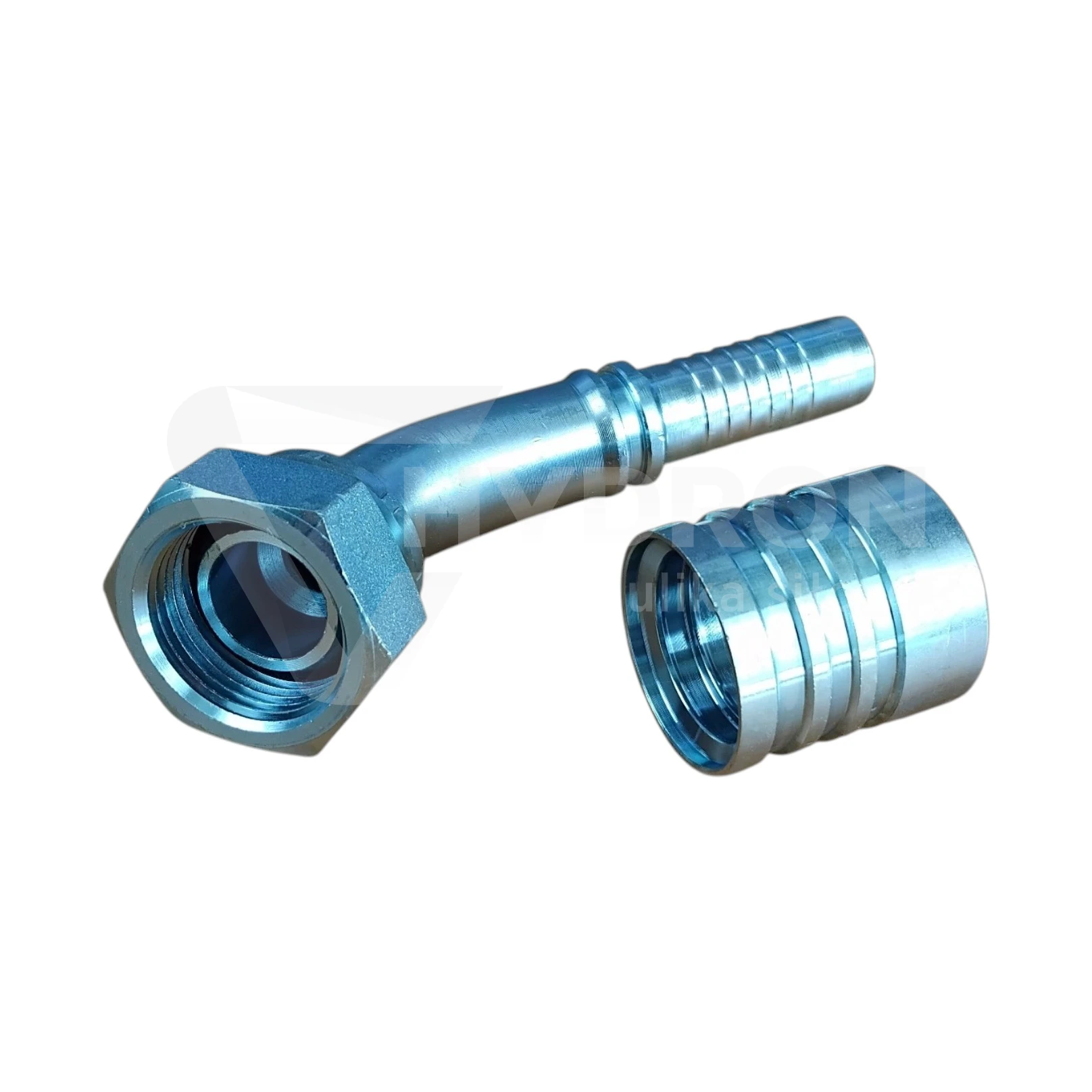

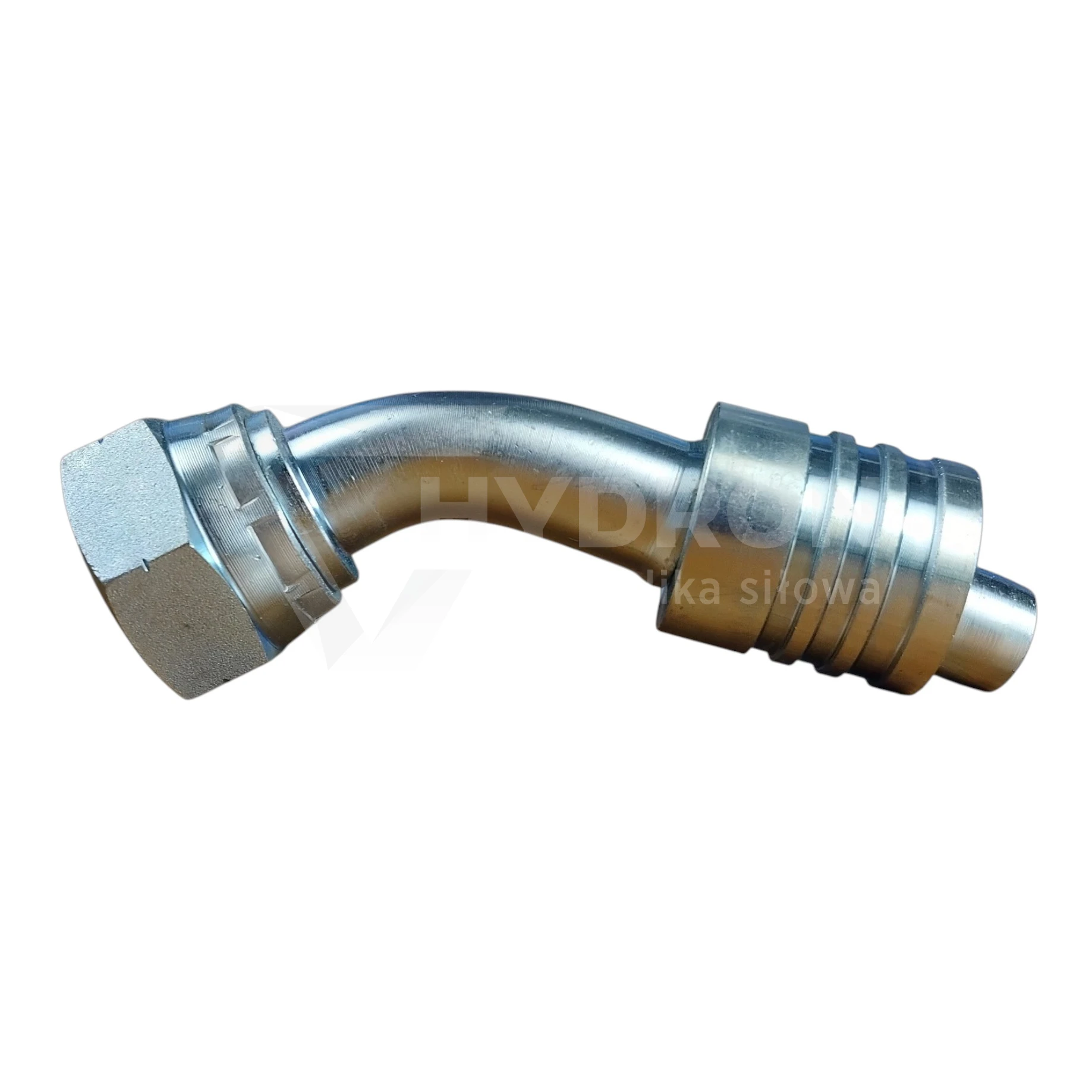

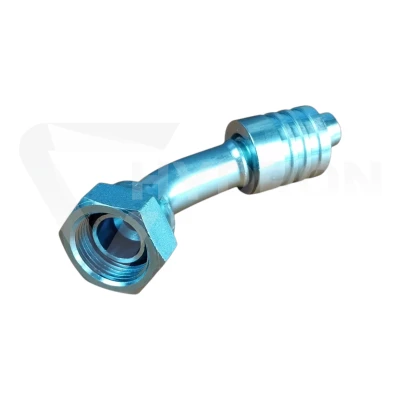

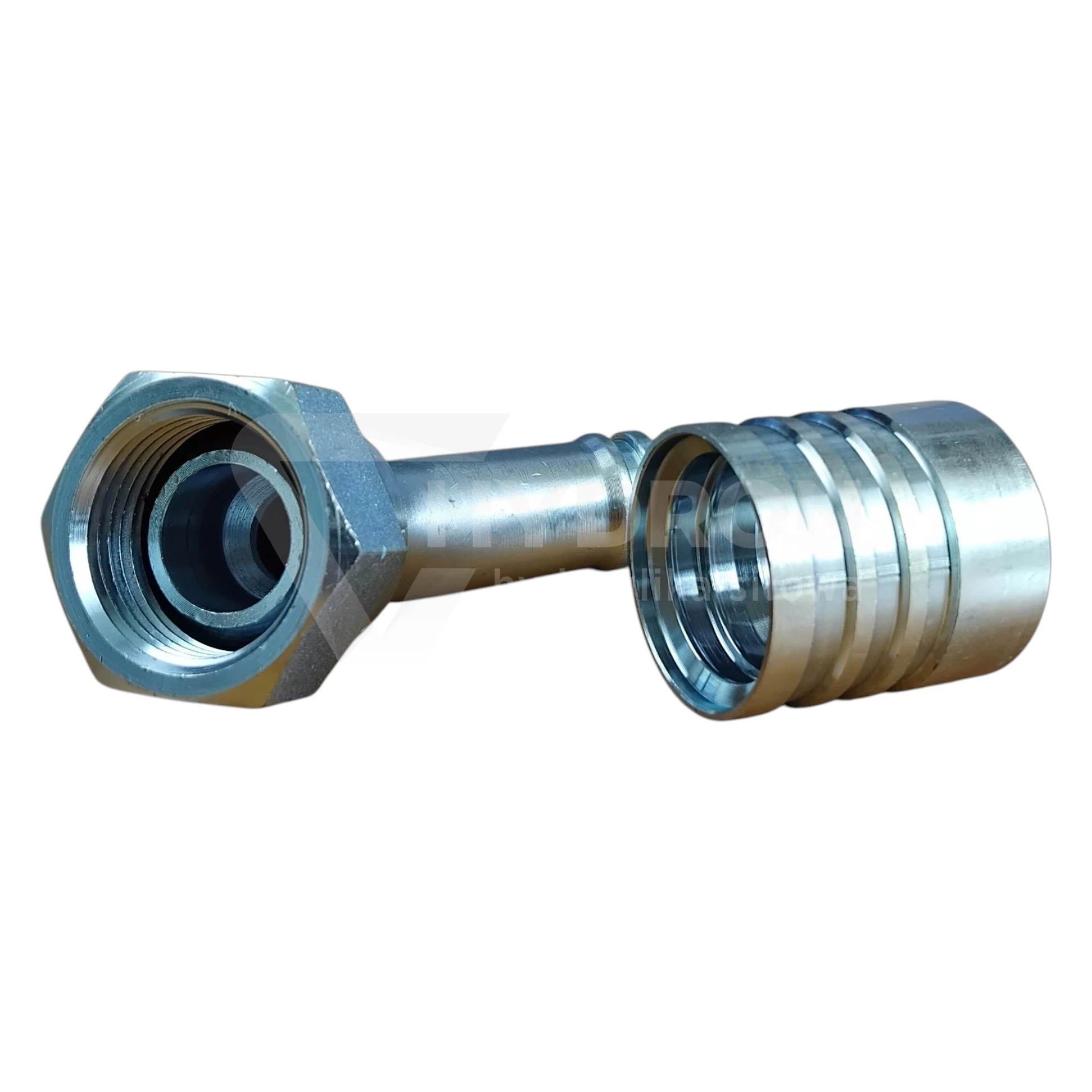

Zakucie DKR 45° C15 20 3/4" /2ST/4SP

Przejdź do sekcji Opinie

31,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

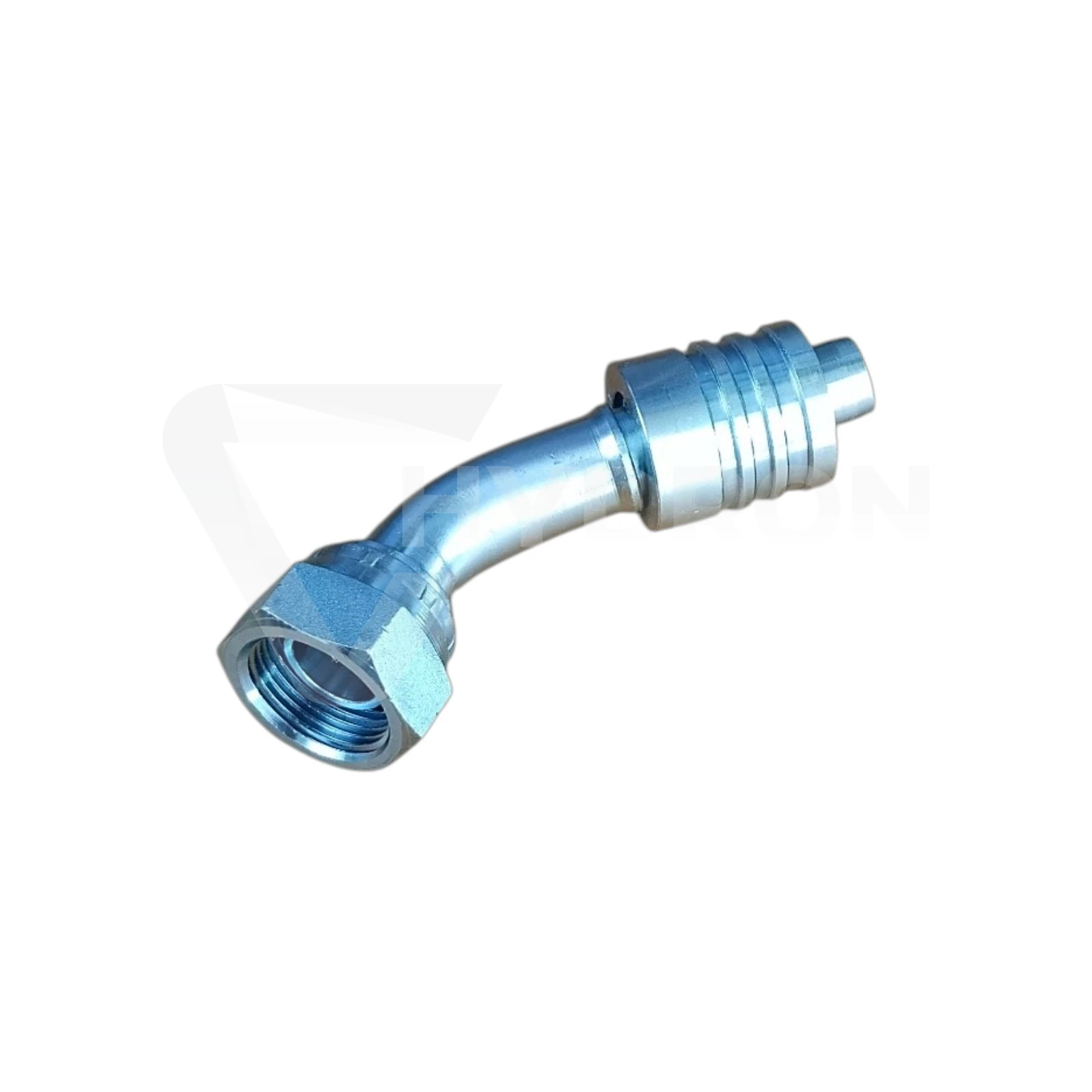

Zakucie DKR 45° C15 DN20 3/4" BSP do systemu 2ST/4SP

Zakucie DKR 45° C15 DN20 3/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN20, natomiast po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz uszczelnienie współpracujące ze stożkiem 60°. Kąt 45° ułatwia prowadzenie przewodu w miejscach, w których wersja prosta powodowałaby zbyt ciasne zagięcie węża.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN20

Wersja 45° sprawdza się w układach, w których przewód musi zmienić kierunek bezpośrednio przy punkcie przyłączenia. Pozwala to ograniczyć nadmierne zginanie węża i ułatwia zachowanie prawidłowego promienia gięcia.

Jest to szczególnie istotne przy przewodach o mocniejszej konstrukcji, gdzie wymuszanie ostrego łuku bezpośrednio za zakuciem może prowadzić do niekorzystnych naprężeń.

System 2ST/4SP

Oznaczenie 2ST/4SP wskazuje system przewodowy, do którego przeznaczona jest końcówka. Przy wykonywaniu kompletnego przewodu należy zastosować właściwą tuleję oraz parametry zakuwania zgodne z konkretnym wężem i systemem końcówek.

Nie należy automatycznie stosować tulei ani średnicy zacisku przeznaczonych do 1SN, 2SN czy 2SC tylko dlatego, że przewody posiadają taki sam nominalny rozmiar DN20.

Gwint G 3/4" BSP

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP. Obrotowa konstrukcja ułatwia dokręcenie gotowego przewodu do elementu instalacji bez konieczności obracania całym wężem.

Przy doborze należy zweryfikować zarówno rozmiar 3/4", jak i standard BSP oraz rodzaj powierzchni uszczelniającej. Sam wymiar gwintu nie wystarcza do potwierdzenia kompatybilności.

Uszczelnienie na stożku 60°

W połączeniu DKR szczelność uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów.

Dlatego przy wymianie końcówki należy sprawdzić nie tylko gwint G 3/4" BSP, ale również geometrię gniazda elementu współpracującego.

DN20 a gwint 3/4"

DN20 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 3/4". Gwint G 3/4" BSP opisuje natomiast stronę przyłączeniową. W tej wersji wartości nominalne są takie same, ale dotyczą dwóch różnych części końcówki.

Ustawienie końcówki 45° przed zakuciem

Przed wykonaniem zacisku należy ustalić właściwą orientację końcówki. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe, gdzie wymagany jest konkretny wzajemny kąt ustawienia.

Po zakuciu zmiana orientacji końcówki względem węża nie jest już możliwa bez ponownego wykonania przewodu.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówek, tulei oraz poprawności wykonanego zacisku. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie oznaczenia końcówki.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą: pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, dobór niewłaściwej tulei do systemu 2ST/4SP oraz błędne ustawienie końcówki 45° przed zakuciem.
