Zakucie DKR 90° C12 20 1" /2SN Z

Przejdź do sekcji Opinie

53,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki końcówka kątowa 90°
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Wykonanie wybierz
Temperatura pracy wybierz

Opis

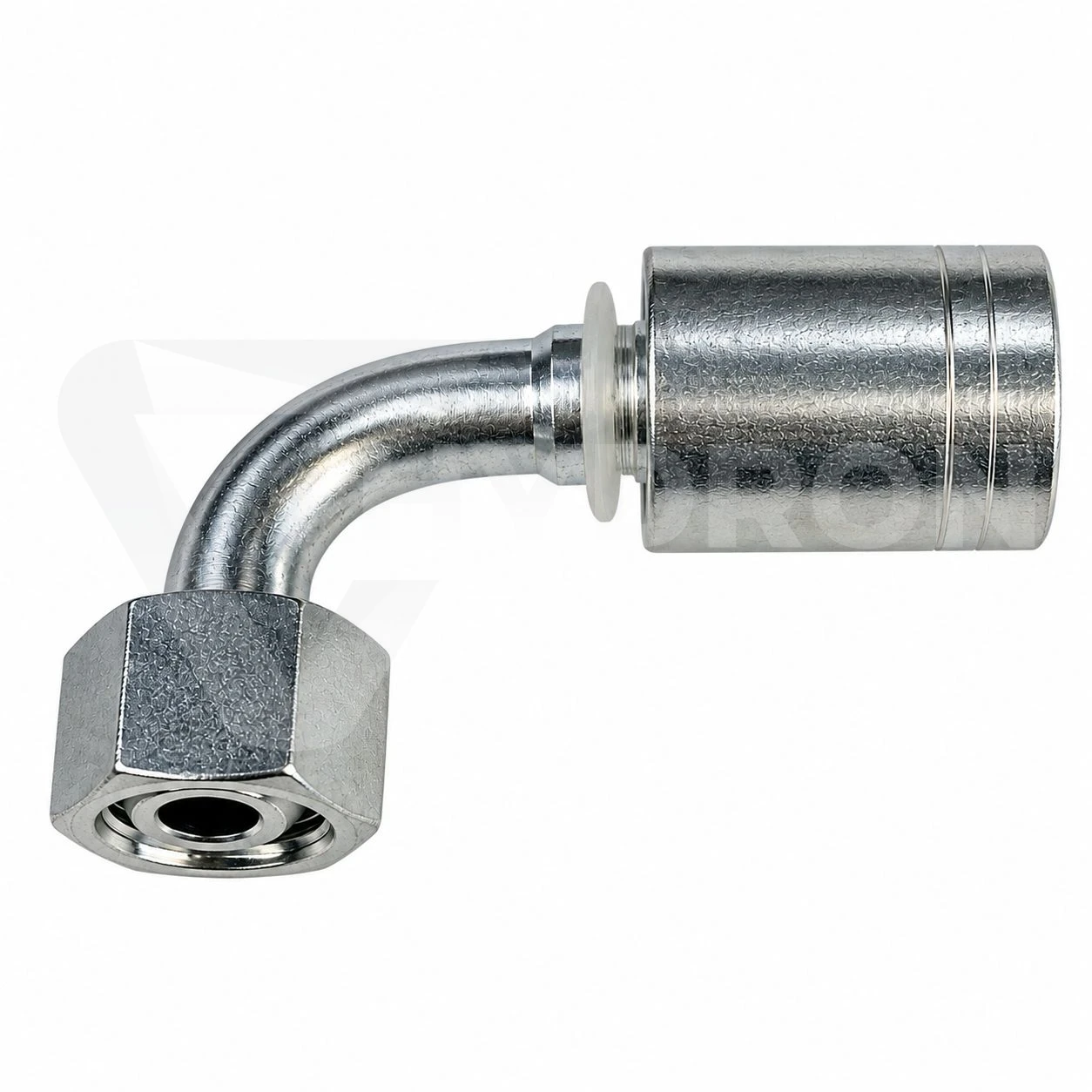

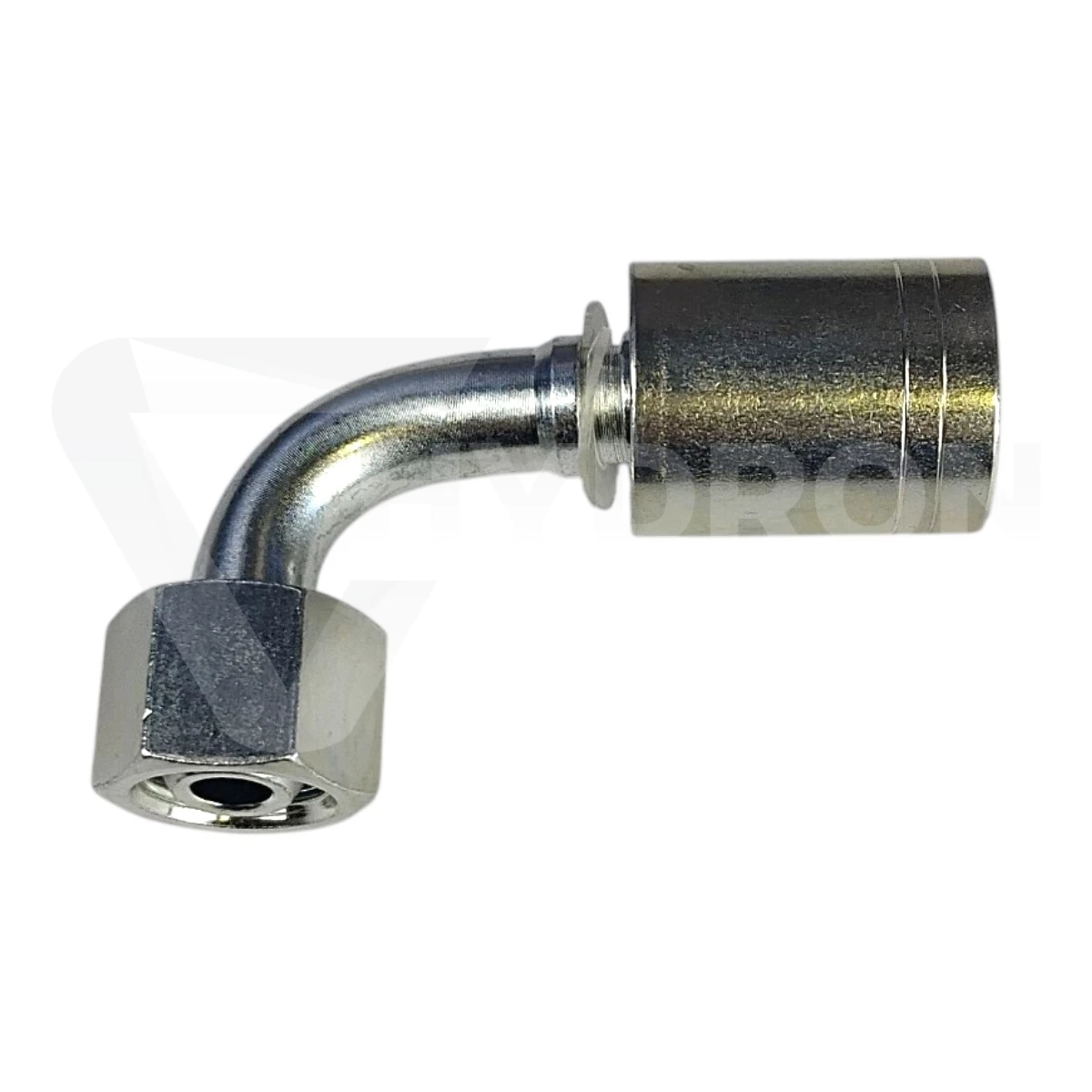

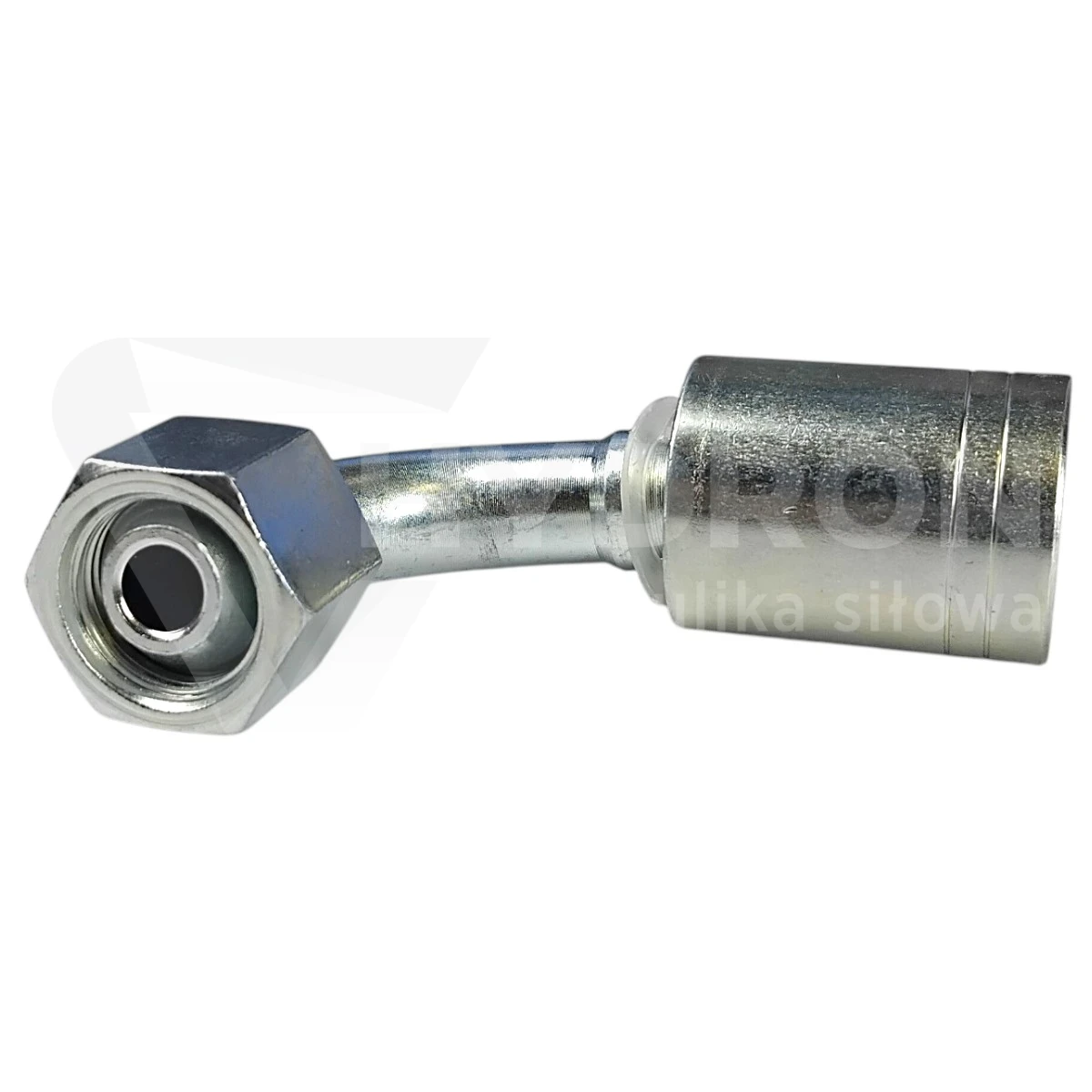

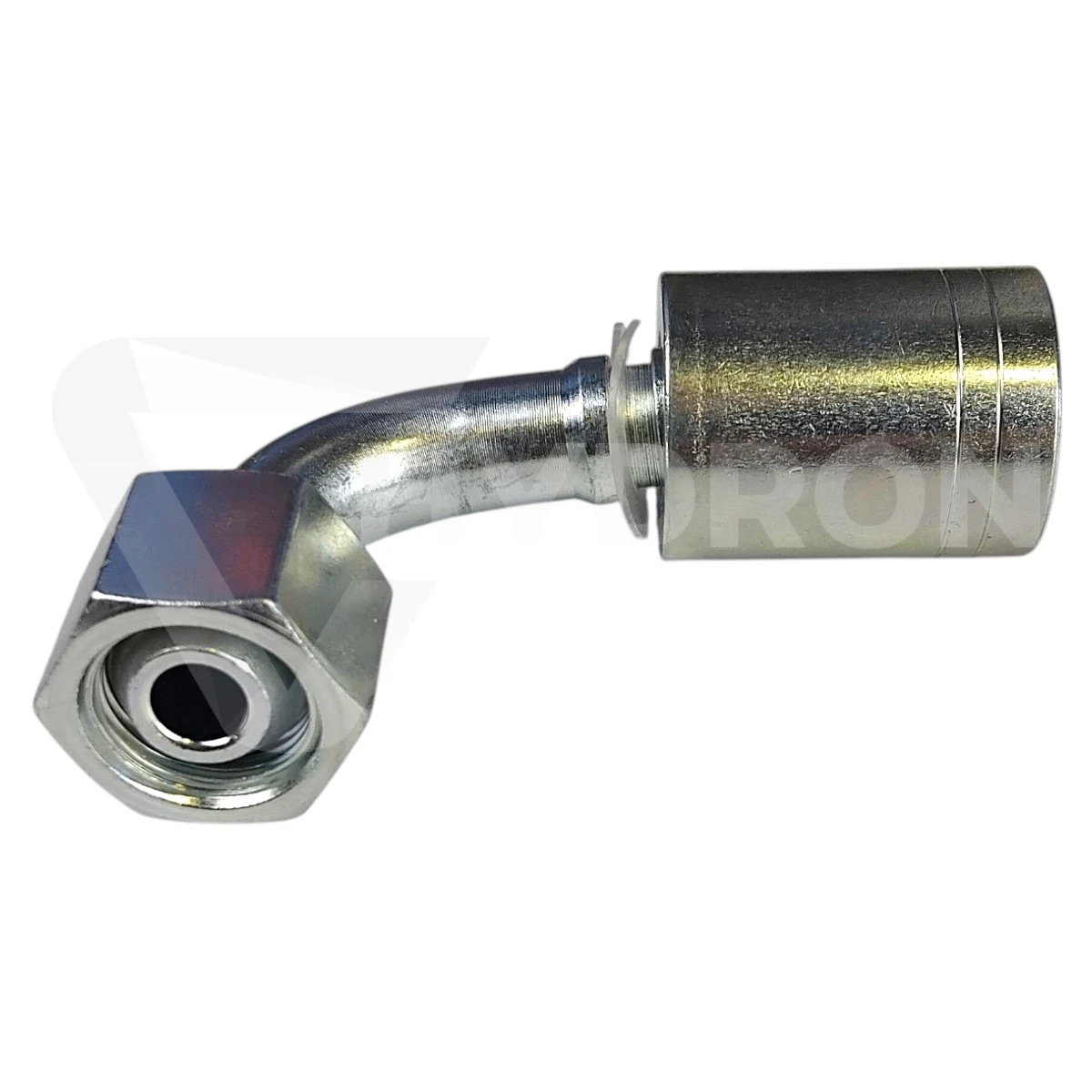

Zakucie DKR 90° C12 DN20 1" BSP 2SN Z

Zakucie DKR 90° C12 DN20 1" BSP 2SN Z to kątowa końcówka hydrauliczna przeznaczona do wykonywania zakutych przewodów z wężem hydraulicznym DN20 2SN. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° pozwala skierować przewód bezpośrednio w bok lub w dół od portu hydraulicznego, ograniczając potrzebę stosowania dodatkowego kolanka w instalacji.

Parametry techniczne zakucia DKR 90°

typ: końcówka hydrauliczna do zakuwania,
rodzaj końcówki: DKR 90°,
oznaczenie rodziny: C12,
kąt: 90°,
rozmiar węża: DN20,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
uszczelnienie: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 15 mm,
wymiar E: 62 mm,
wymiar B: 62 mm,
dodatkowe oznaczenie produktu: Z,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

DKR 90° z gwintem 1" BSP

Końcówki DKR posiadają obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1", który współpracuje z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dostosowaną do stożka 60°.

Obrotowa nakrętka ułatwia montaż gotowego przewodu, ponieważ podczas skręcania połączenia nie trzeba obracać całym wężem. Ma to szczególne znaczenie w gotowych instalacjach oraz przy dłuższych przewodach.

DN20 i 1" BSP – dwa różne parametry

DN20 określa stronę przewodową końcówki, natomiast 1" BSP jest rozmiarem gwintu po stronie przyłączeniowej. Parametrów tych nie należy traktować jako tego samego wymiaru.

Przy wymianie końcówki trzeba potwierdzić zarówno średnicę węża DN20, jak i gwint G 1" BSP. W tej samej średnicy przewodu mogą występować końcówki z innymi przyłączami.

Uszczelnienie na stożku 60°

Końcówka DKR C12 wykorzystuje powierzchnię uszczelniającą w postaci stożka 60°. Z tego względu podczas doboru elementu współpracującego należy sprawdzić nie tylko średnicę i skok gwintu, ale także geometrię gniazda.

Sam fakt, że dwa elementy posiadają gwint 1" BSP, nie zawsze oznacza, że tworzą prawidłowe połączenie uszczelniające. Niezgodny typ gniazda może prowadzić do przecieków mimo prawidłowego skręcenia gwintu.

Dlaczego końcówka 90° jest praktyczna?

Wykonanie kątowe umożliwia zmianę kierunku przewodu już na samym przyłączu. Jest to szczególnie przydatne przy pompach, rozdzielaczach, siłownikach i blokach hydraulicznych, gdzie wyprowadzenie prostego przewodu powodowałoby kolizję z konstrukcją maszyny albo wymuszało zbyt mały promień gięcia.

Zastosowanie końcówki 90° może również ograniczyć liczbę dodatkowych złączek w instalacji, ponieważ w wielu przypadkach zastępuje osobne kolanko hydrauliczne.

Wymiary wariantu C12 DN20 1"

Dla końcówki C12 DN20 z gwintem G 1" BSP tabela HYDRON podaje wymiar D równy 15 mm oraz wymiary E i B wynoszące po 62 mm. Dane te warto porównać z demontowaną końcówką, szczególnie gdy przestrzeń montażowa wokół portu hydraulicznego jest ograniczona.

Dobór do węża 2SN

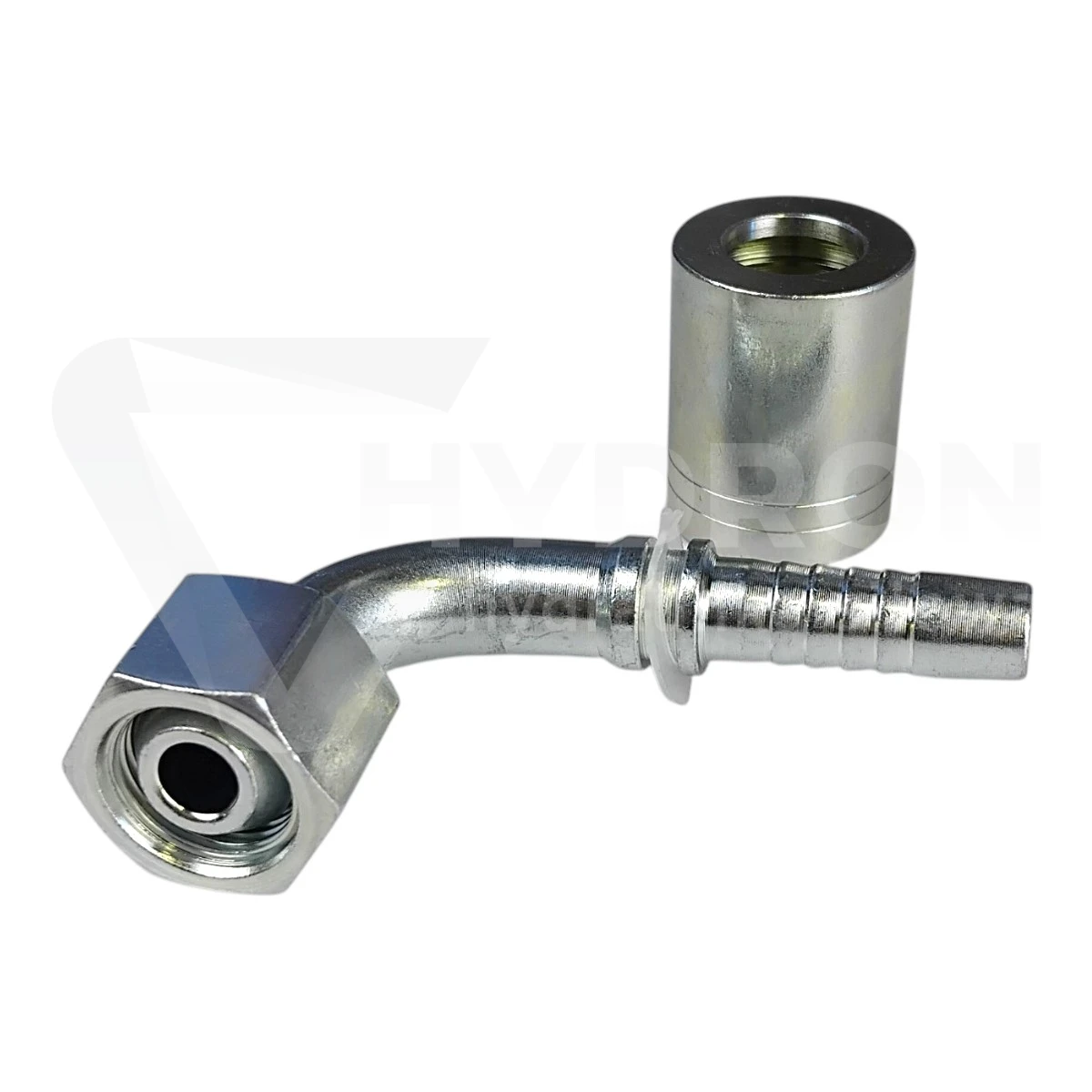

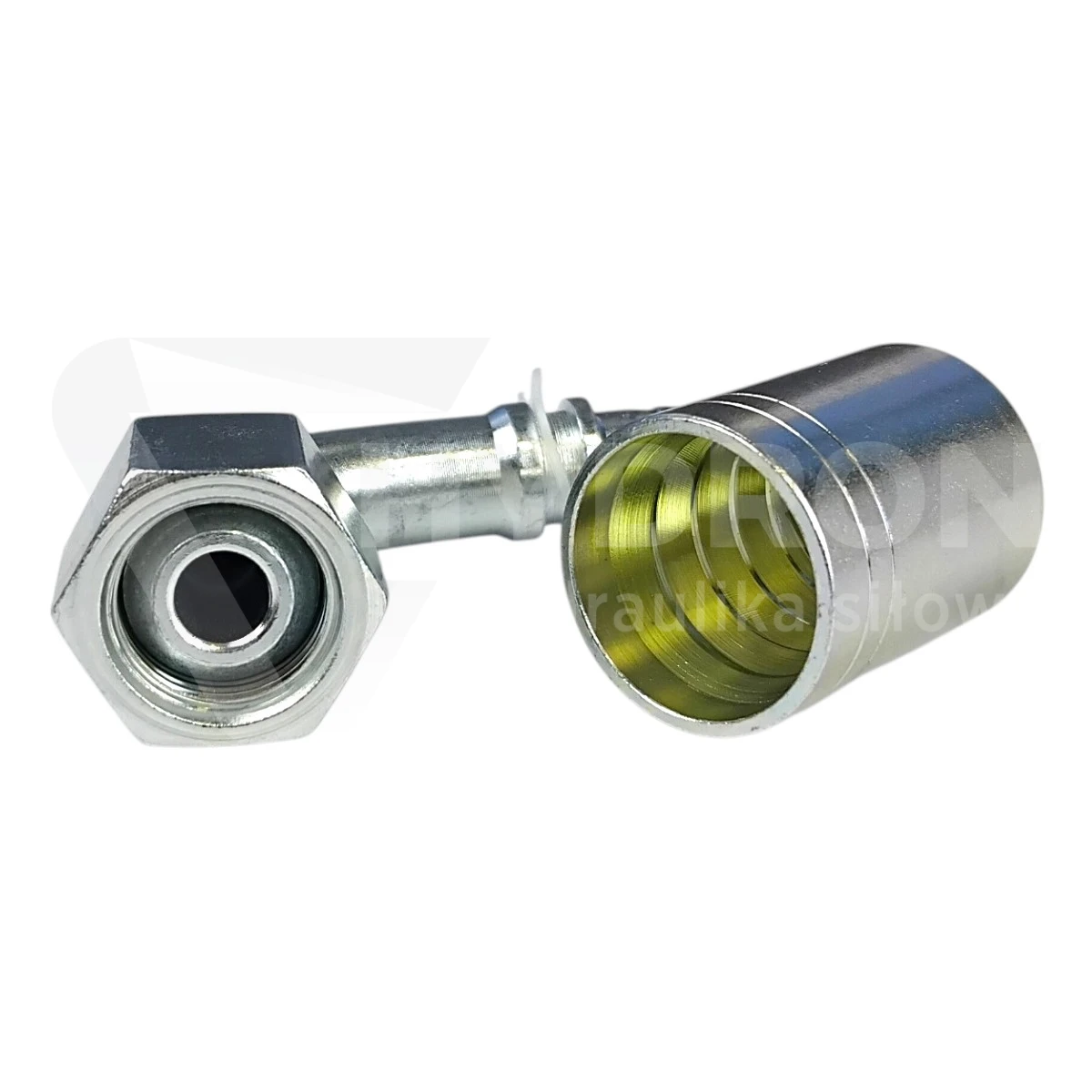

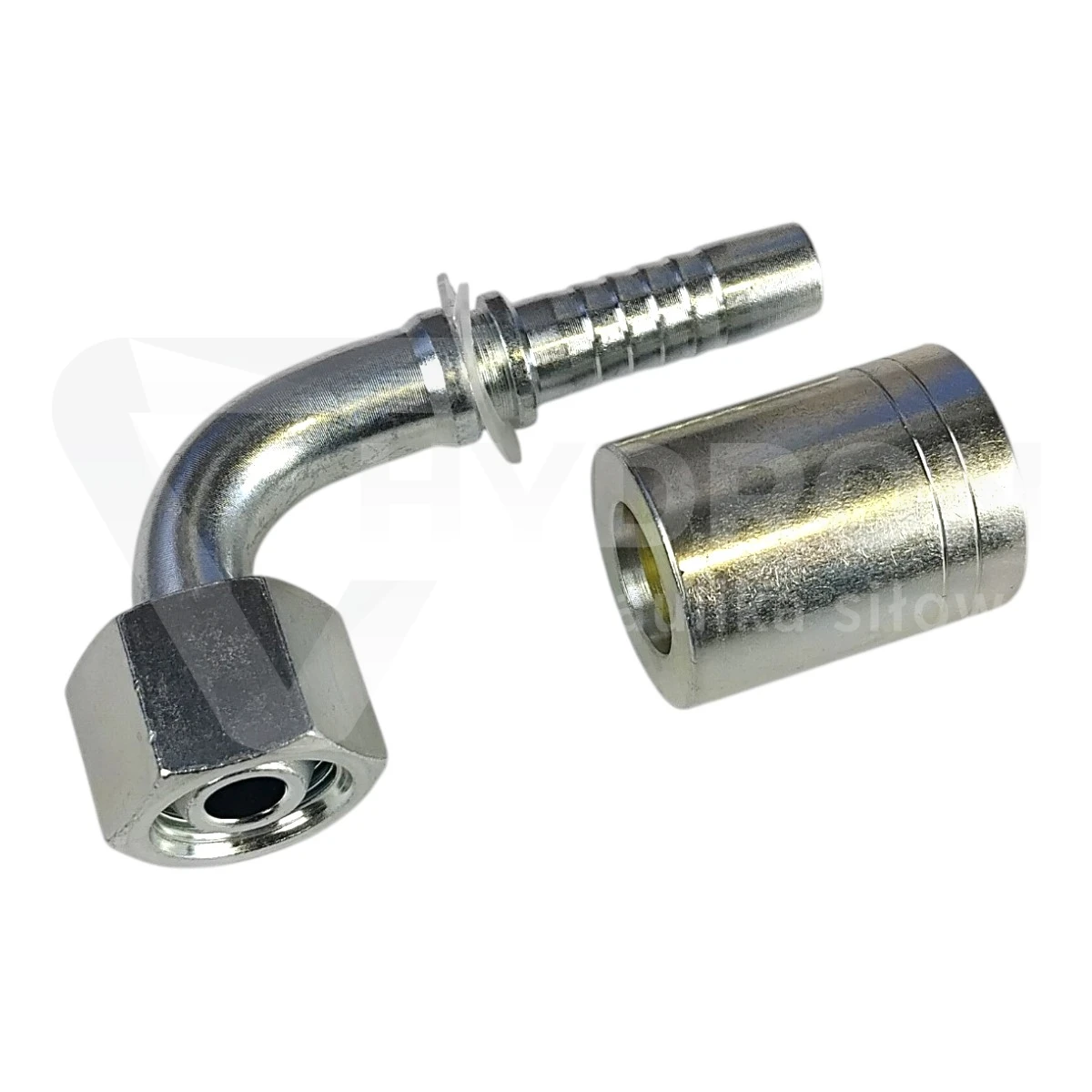

Końcówkę należy zakuwać z tuleją odpowiednią do konkretnego węża hydraulicznego 2SN DN20. Sama zgodność średnicy nominalnej nie wystarcza do określenia właściwej tulei ani końcowej średnicy zacisku.

Konstrukcja i średnica zewnętrzna węża mogą różnić się pomiędzy producentami, dlatego parametry zakuwania powinny być dobrane do konkretnego zestawu wąż–tuleja–końcówka.

Na co uważać podczas wykonywania przewodu?

Przed zakuciem należy ustalić właściwe położenie końcówki 90°. Jest to szczególnie ważne, jeśli na drugim końcu przewodu znajduje się również kolanko. Ich wzajemne ustawienie powinno odpowiadać rzeczywistemu przebiegowi przewodu w maszynie.

Nieprawidłowa orientacja końcówek może po montażu powodować skręcenie węża, naprężenia przy zakuciu lub kolizję przewodu z elementami konstrukcji.

Najczęstsze błędy przy doborze

Do typowych błędów należy dobór końcówki wyłącznie według DN20, pomylenie BSP z innym standardem gwintu calowego oraz nieuwzględnienie stożka 60°. Należy także zweryfikować, czy instalacja rzeczywiście wymaga wykonania 90°.

Końcówki DKR 90° i gotowe przewody HYDRON

Pozostałe rozmiary dostępne są w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z końcówkami dopasowanymi do rodzaju przewodu i przyłączy zastosowanych w maszynie.

Najczęstsze pytania

Do jakiego węża przeznaczona jest końcówka?

Produkt jest przeznaczony do węża hydraulicznego DN20 2SN.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP.

Jak uszczelniane jest połączenie DKR?

Połączenie wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Jakie są wymiary końcówki C12 DN20 1"?

Tabela HYDRON podaje D = 15 mm, E = 62 mm oraz B = 62 mm.

Co oznacza litera Z w nazwie produktu?

Litera Z jest częścią oznaczenia tego wariantu produktu. Jej rozwinięcie nie zostało podane w dostępnej dokumentacji kategorii, dlatego nie należy przypisywać jej znaczenia bez dodatkowego potwierdzenia.
