Zakucie końcówka oczkowa C01 8 3/8/1SN

Przejdź do sekcji Opinie

17,13 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

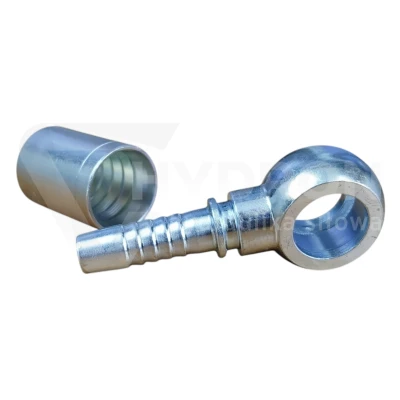

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu nie dotyczy
Rozmiar gwintu 3/8" BSP
Rozmiar oczka 3/8"
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

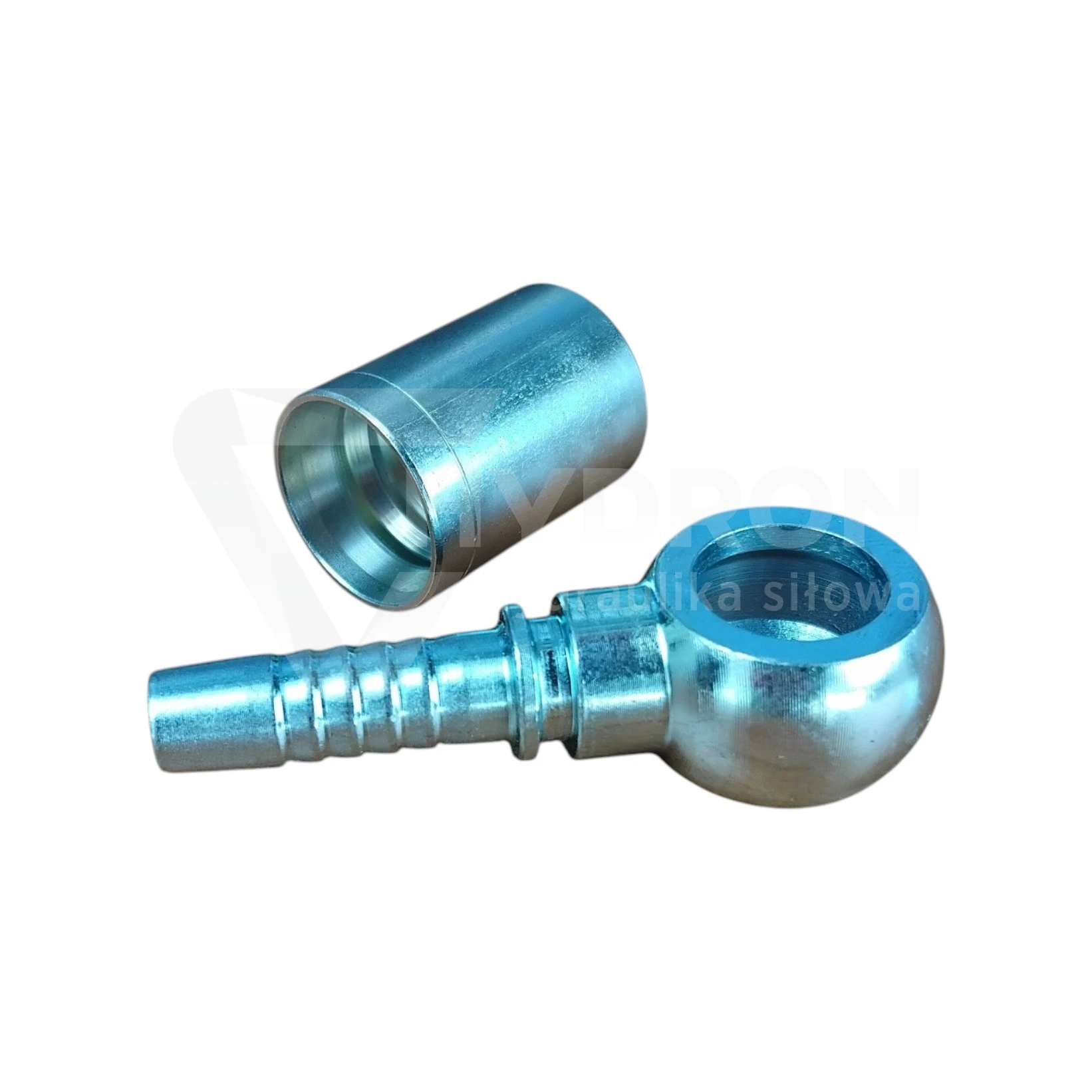

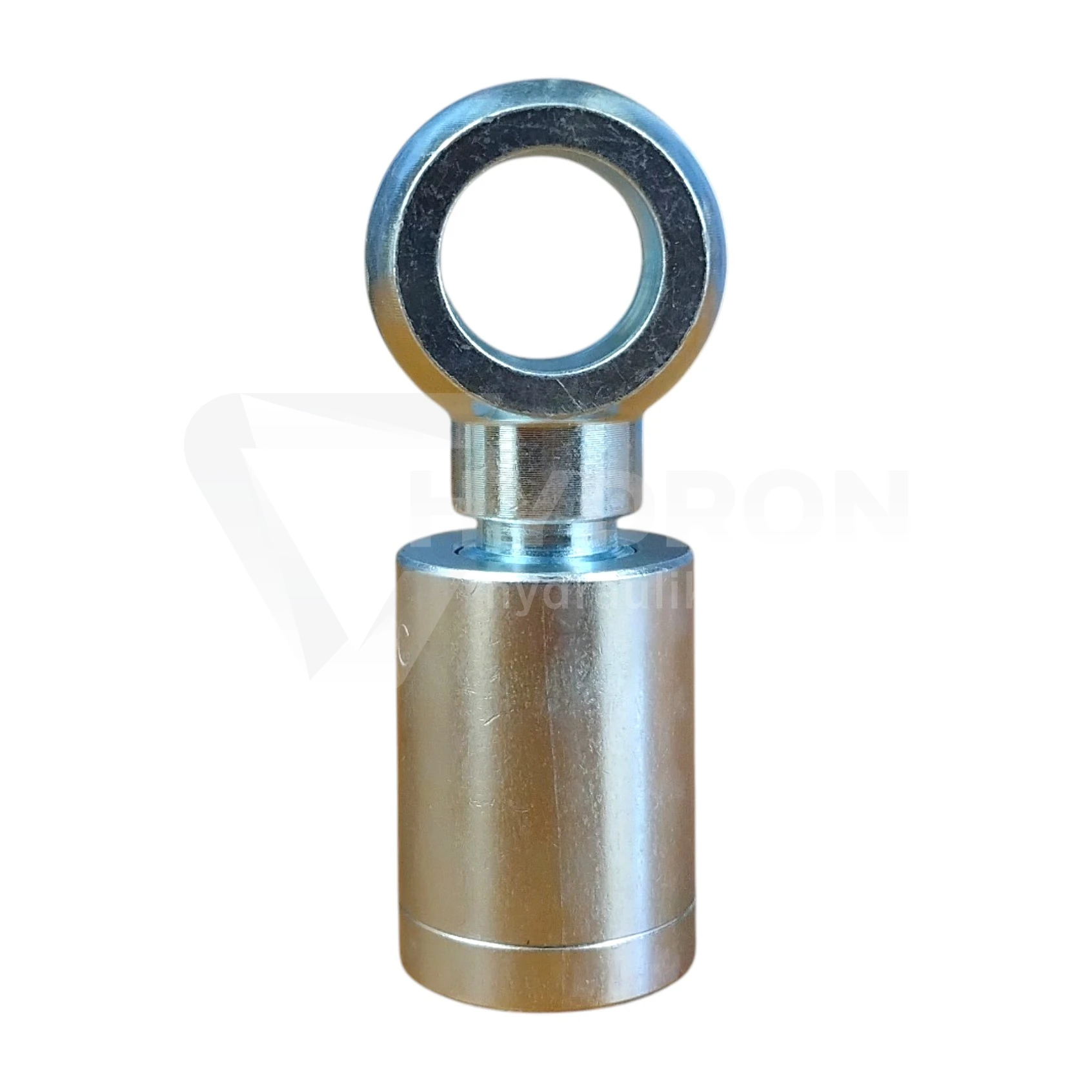

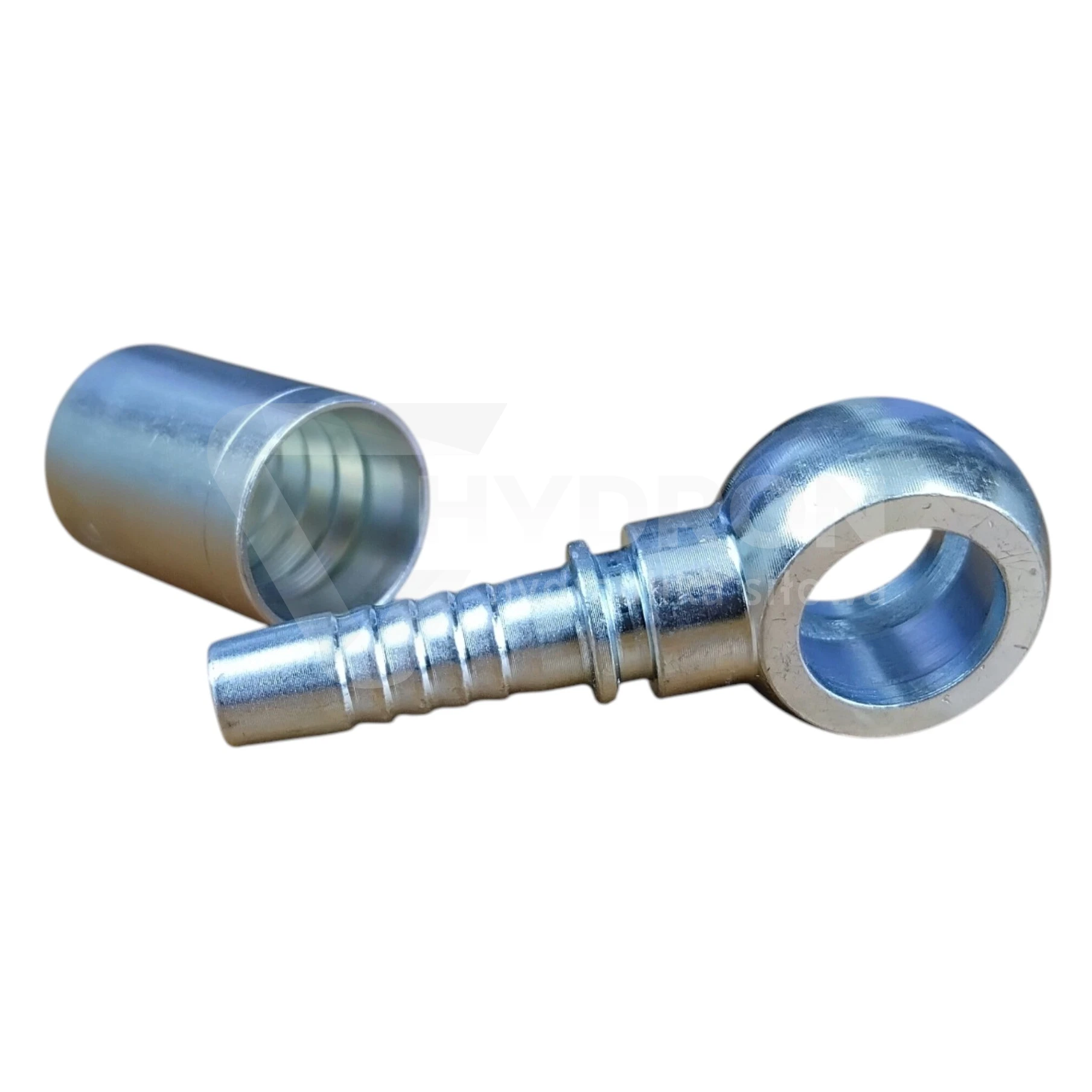

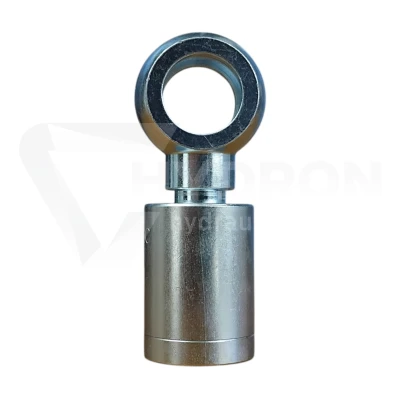

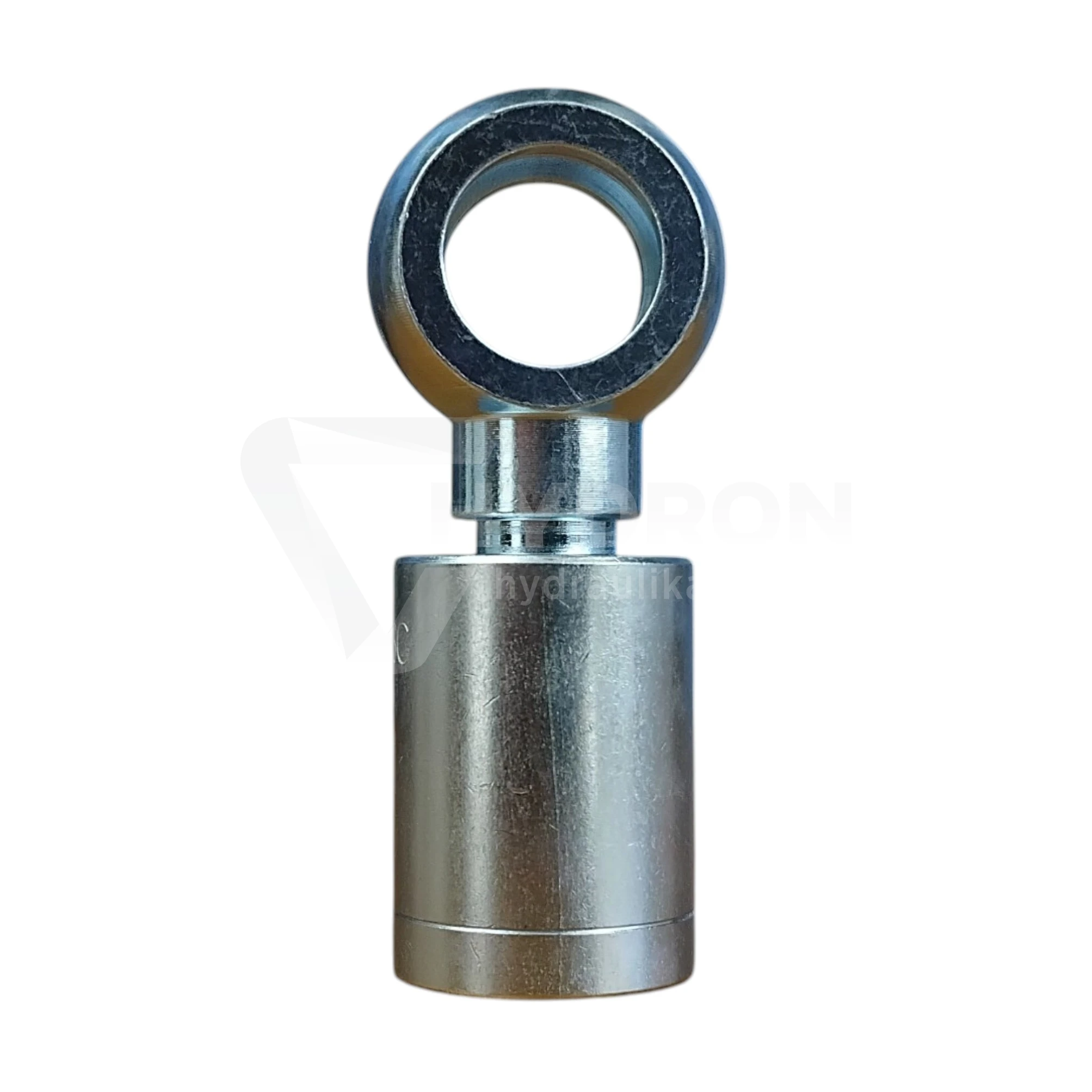

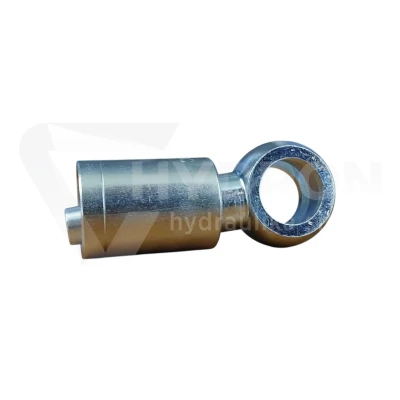

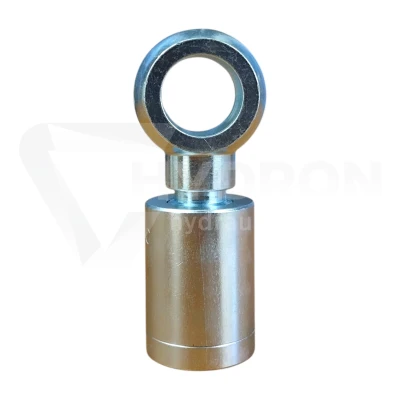

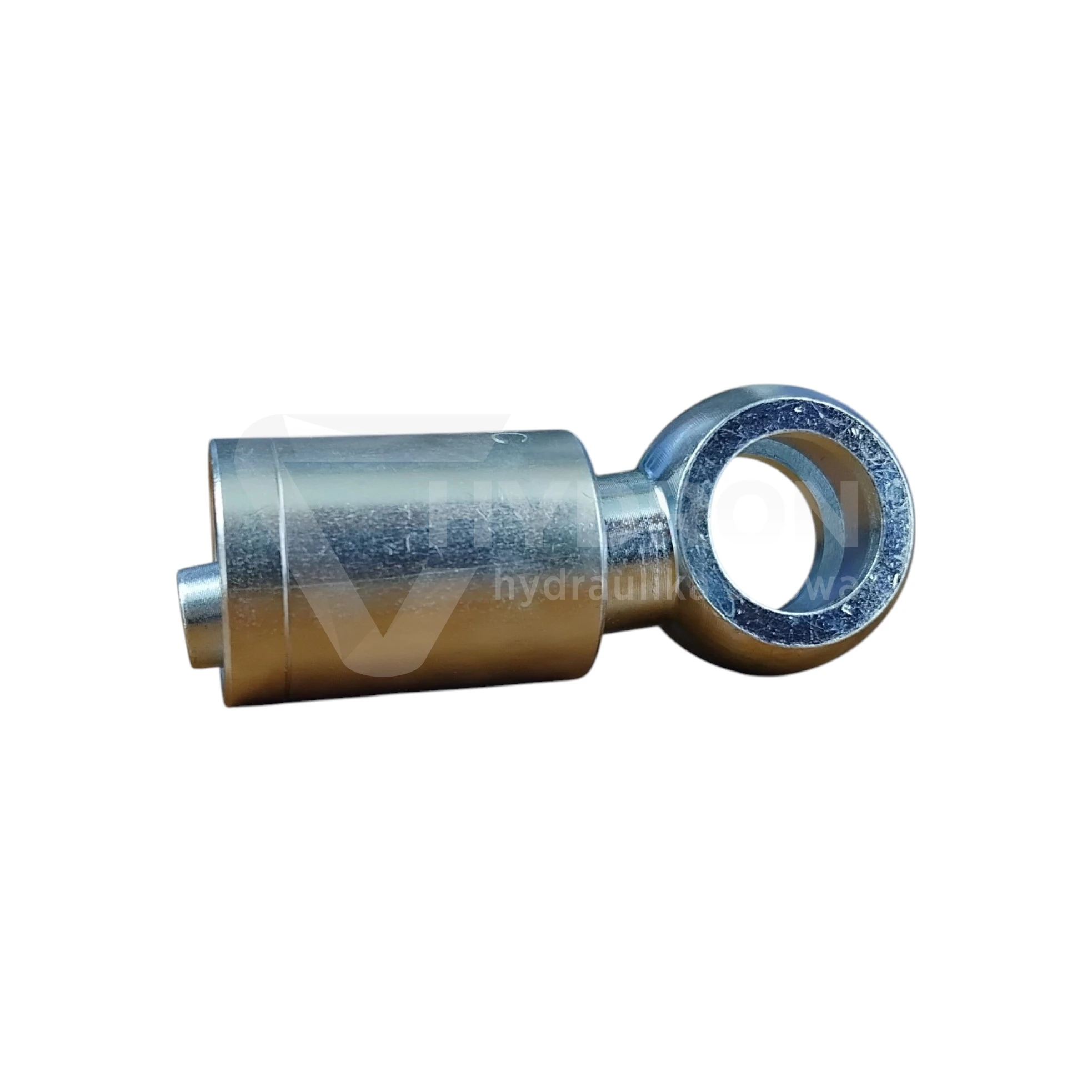

Zakucie oczkowe C01 DN08 3/8" BSP do węża 1SN

Zakucie oczkowe C01 DN08 3/8" BSP to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 1SN w rozmiarze DN08. Oczkowa konstrukcja pozwala wykonać zwarte połączenie na śrubę przelotową i wygodnie poprowadzić przewód w miejscach, gdzie przestrzeń przy siłowniku, pompie lub bloku hydraulicznym jest ograniczona.

Parametry techniczne

typ końcówki: C01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
rozmiar przyłącza oczkowego: 3/8",
standard przyłącza: BSP,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

DN08 i 3/8" BSP nie są tym samym wymiarem

W oznaczeniu tej końcówki występują dwa różne rozmiary. DN08 odnosi się do średnicy przewodu hydraulicznego przeznaczonego do zakucia, natomiast 3/8" BSP określa stronę przyłączeniową końcówki.

Przy doborze nie wystarczy więc sprawdzić samego rozmiaru węża. Trzeba również potwierdzić, że połączenie w maszynie wykorzystuje właśnie wariant 3/8" BSP.

Końcówka BANJO do ograniczonej przestrzeni

Połączenia oczkowe stosuje się tam, gdzie klasyczna końcówka prosta wymagałaby zbyt dużo miejsca albo wymuszałaby niekorzystne ułożenie przewodu. BANJO pozwala poprowadzić wąż blisko korpusu elementu hydraulicznego.

Takie rozwiązanie jest szczególnie przydatne przy kompaktowych rozdzielaczach, siłownikach, pompach oraz innych elementach zabudowanych blisko ramy maszyny.

Do przewodu DN08 5/16"

DN08 odpowiada przewodowi hydraulicznemu w rozmiarze 5/16". Ten parametr dotyczy części końcówki przeznaczonej do zakucia na wężu i powinien być zgodny z rzeczywistym rozmiarem zastosowanego przewodu.

Przy odtwarzaniu starego przewodu warto sprawdzić oznaczenie węża lub zmierzyć jego średnicę, a nie opierać się wyłącznie na wyglądzie końcówki.

3/8" BSP sprawdź standard przyłącza

Rozmiar 3/8" BSP należy odróżnić od przyłączy 3/8" występujących w innych standardach, takich jak NPT czy UNF. Zbliżone oznaczenie calowe nie oznacza automatycznie zgodności gwintu i sposobu uszczelnienia.

Jeżeli wymieniany przewód pochodzi z maszyny importowanej lub nie ma czytelnych oznaczeń, warto przed zakupem zweryfikować standard przyłącza.

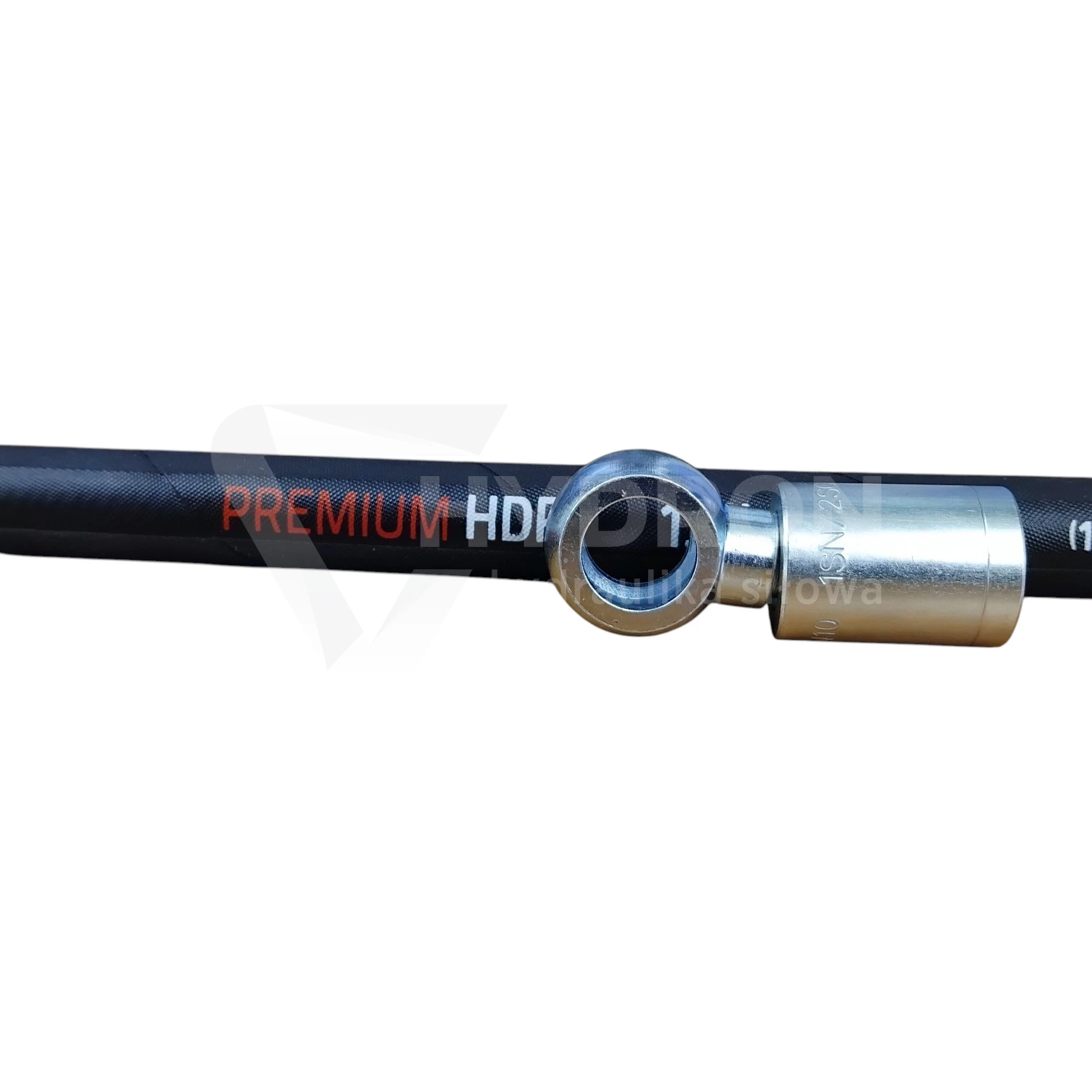

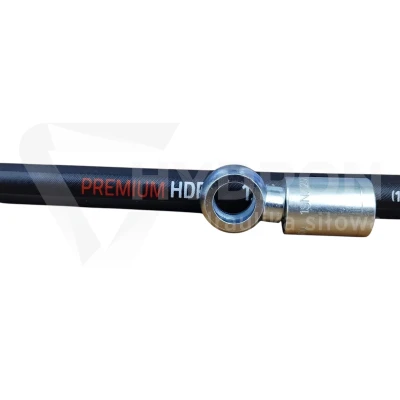

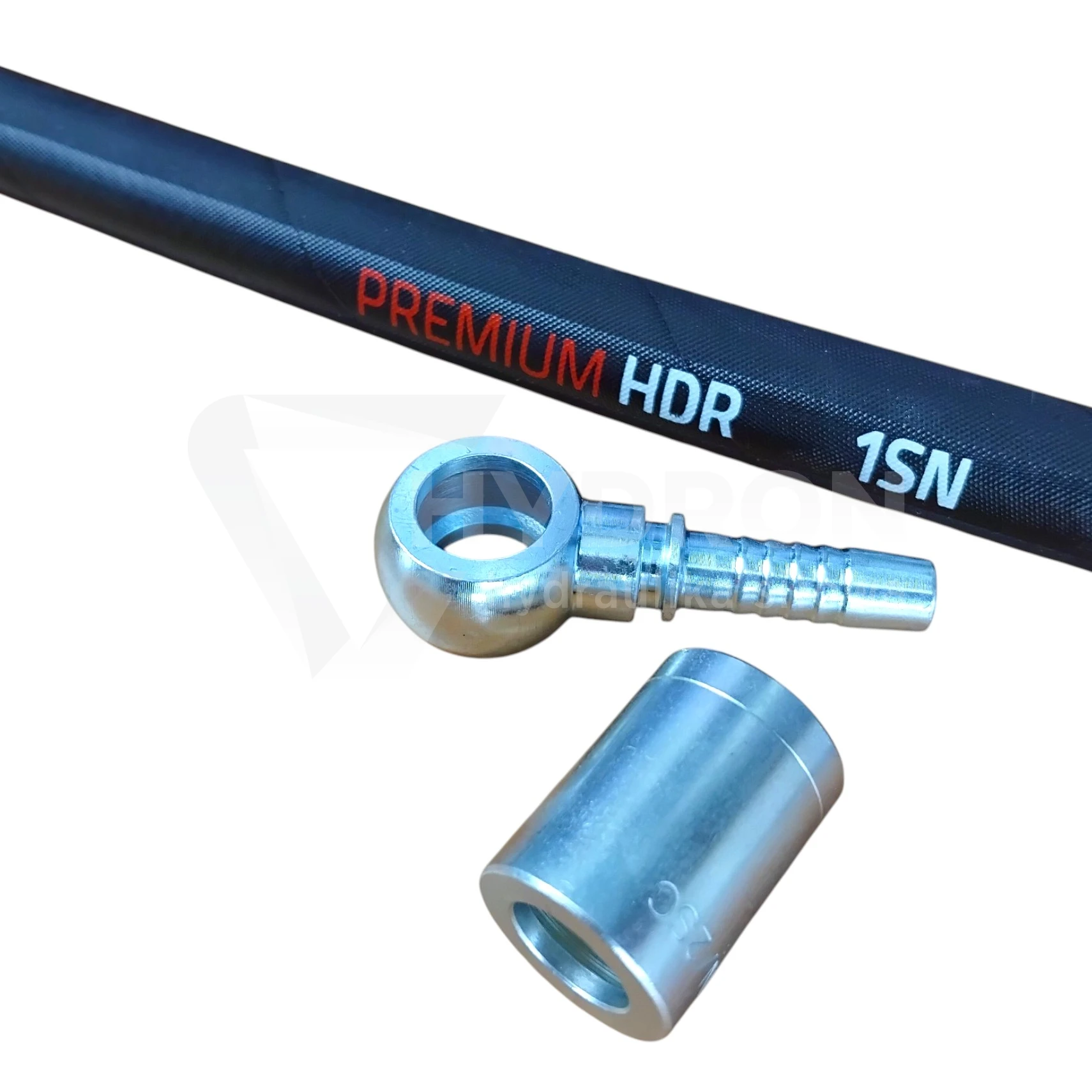

Zakuwanie na wężu 1SN

Końcówka C01 DN08 3/8" jest przeznaczona do pracy z wężem 1SN. Przy wykonywaniu gotowego przewodu należy dobrać odpowiednią tuleję zaciskową oraz zastosować parametry zacisku właściwe dla konkretnego zestawu komponentów.

Nie należy ustalać średnicy zakucia wyłącznie na podstawie rozmiaru DN08. Prawidłowe dane powinny pochodzić z tabeli zakuwania dla konkretnego węża, końcówki i tulei.

Kiedy warto wybrać końcówkę C01?

gdy instalacja wykorzystuje połączenie oczkowe typu BANJO,
gdy przewód ma rozmiar DN08,
gdy wymagane jest przyłącze 3/8" BSP,
gdy przewód musi być prowadzony blisko korpusu maszyny,
gdy stosowany jest wąż hydrauliczny 1SN.

Jak uniknąć pomyłki przy zamówieniu?

Najlepiej porównać nową końcówkę ze starym elementem oraz sprawdzić trzy informacje: rozmiar przewodu DN08, wariant przyłącza 3/8" BSP i typ węża 1SN. Dzięki temu można ograniczyć ryzyko zamówienia końcówki o prawidłowej średnicy węża, ale niewłaściwym przyłączu.
