Zakucie DKR 20 1" / 2SN

Przejdź do sekcji Opinie

28,92 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

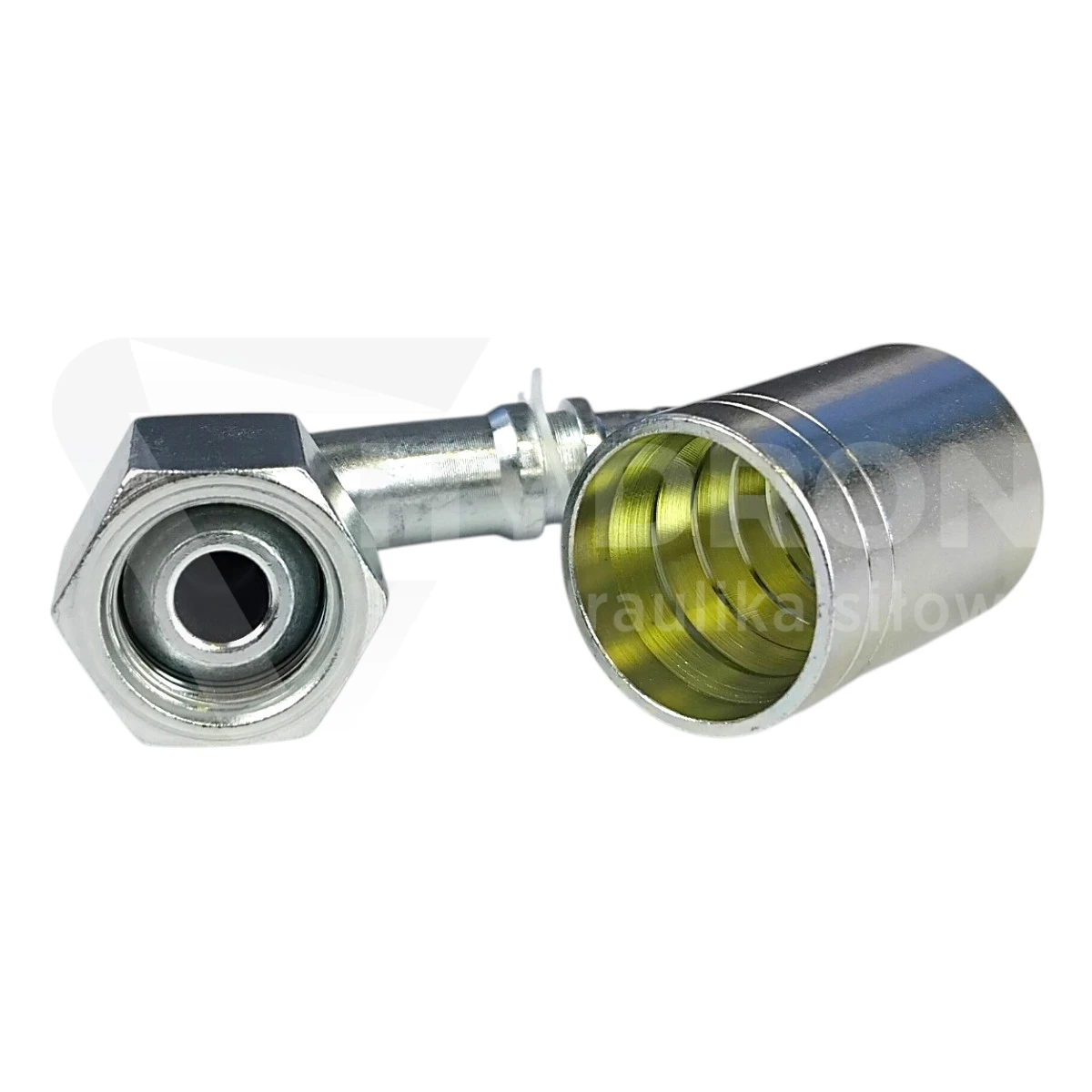

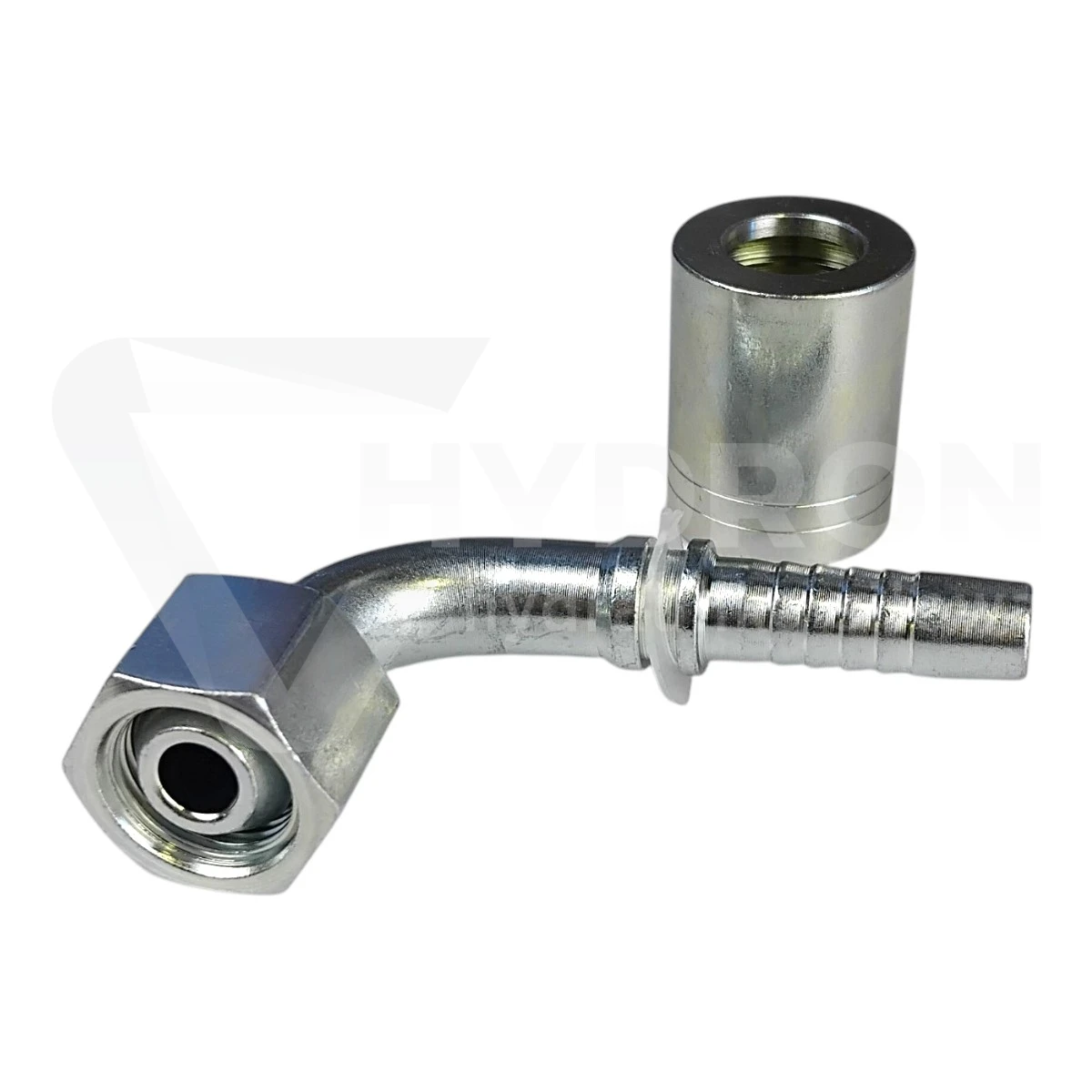

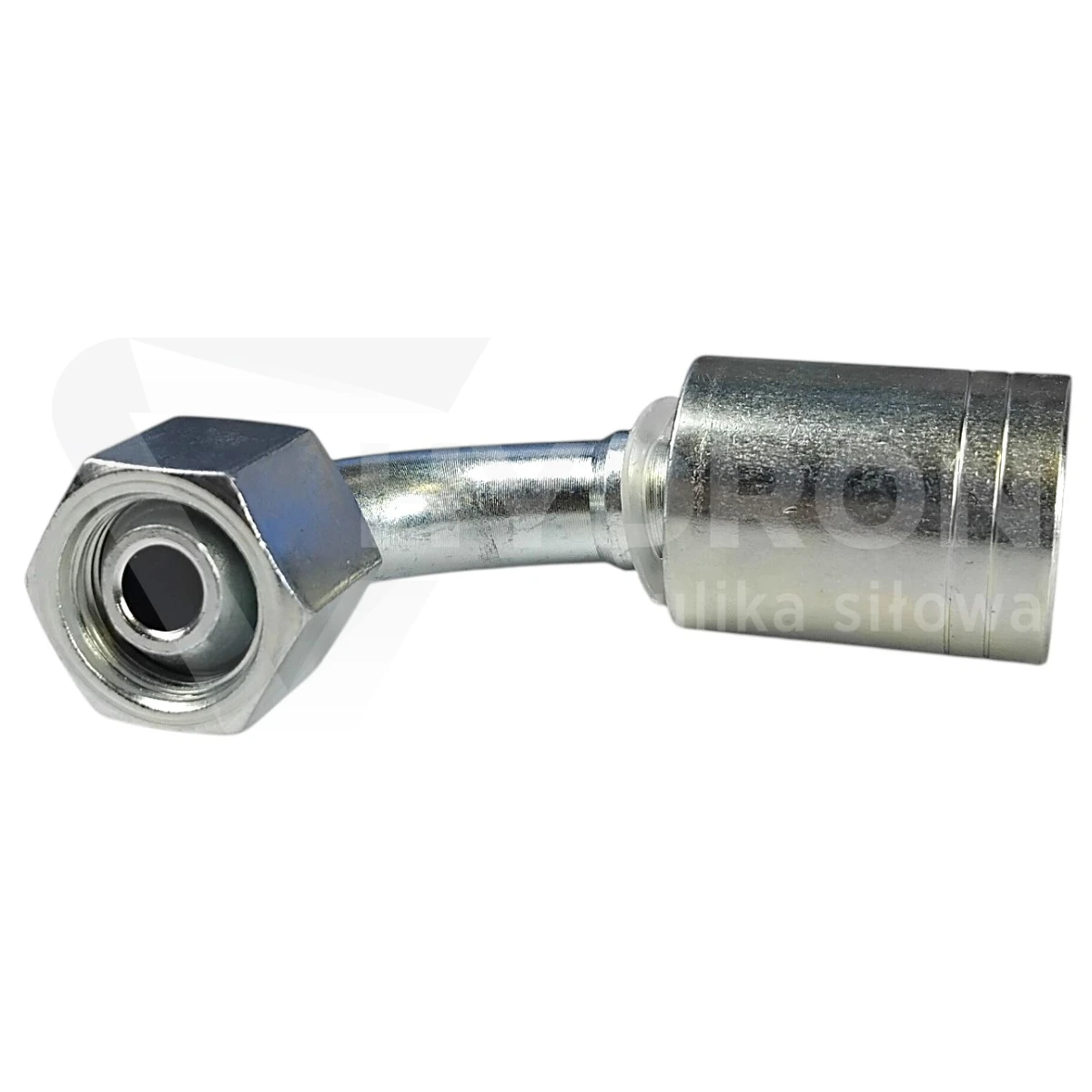

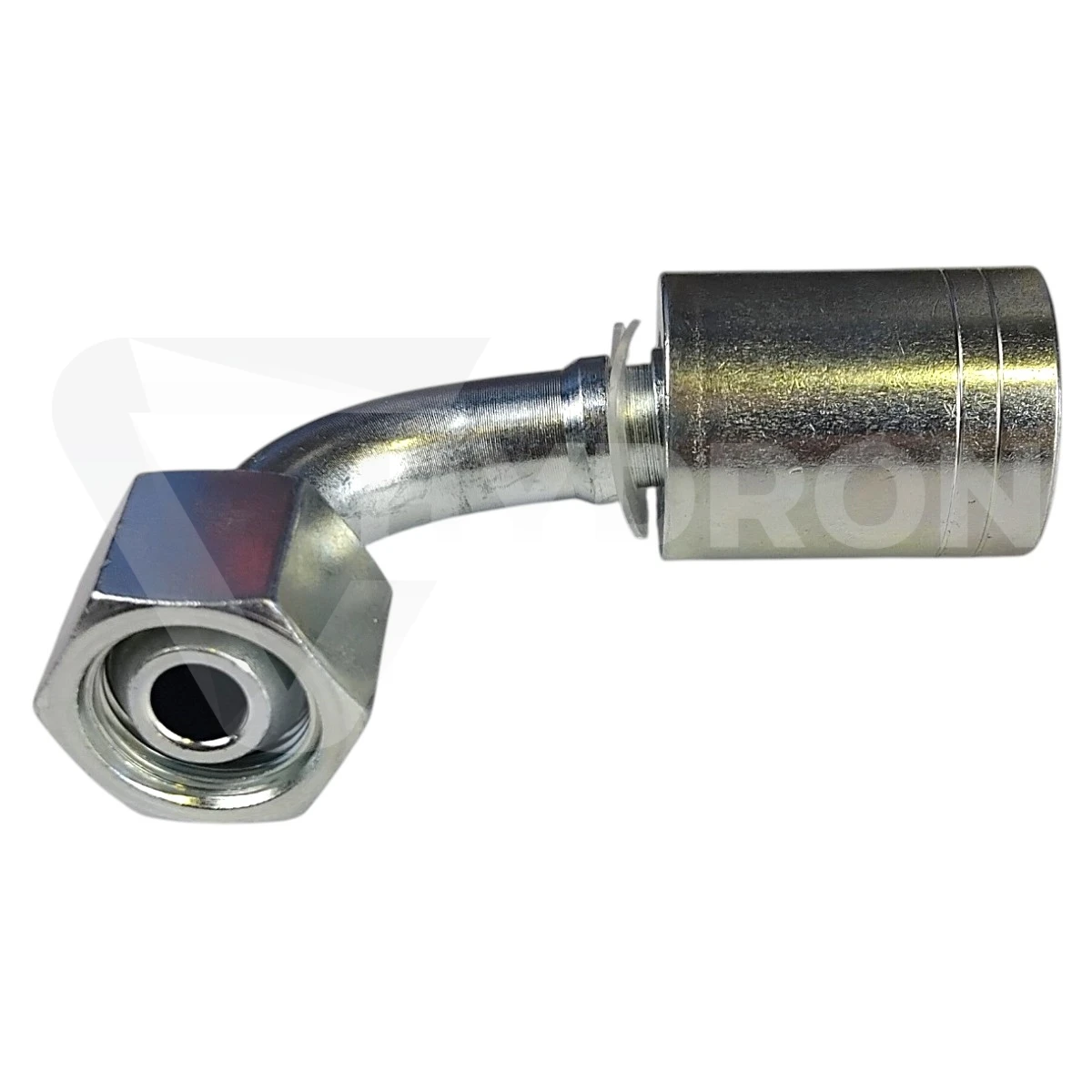

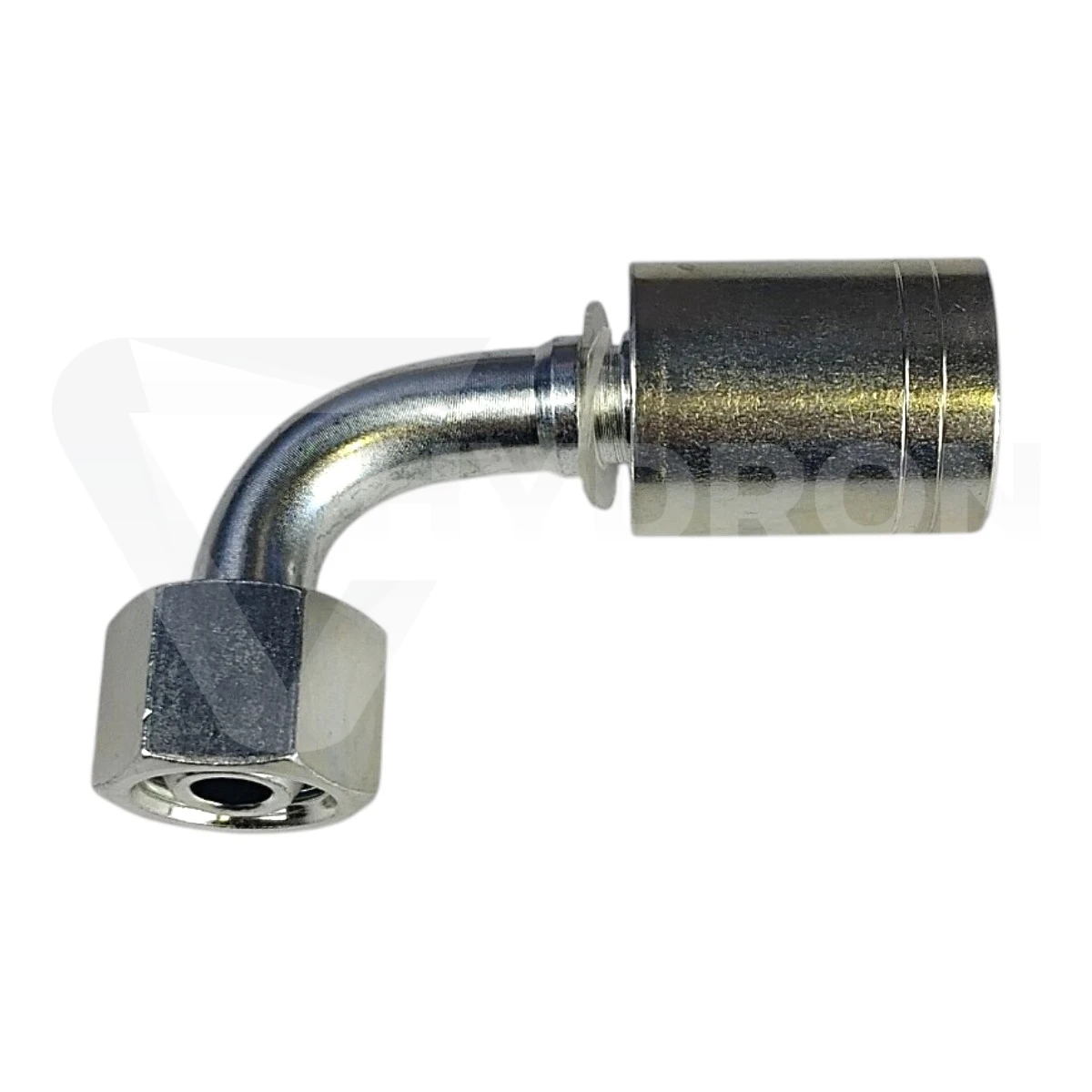

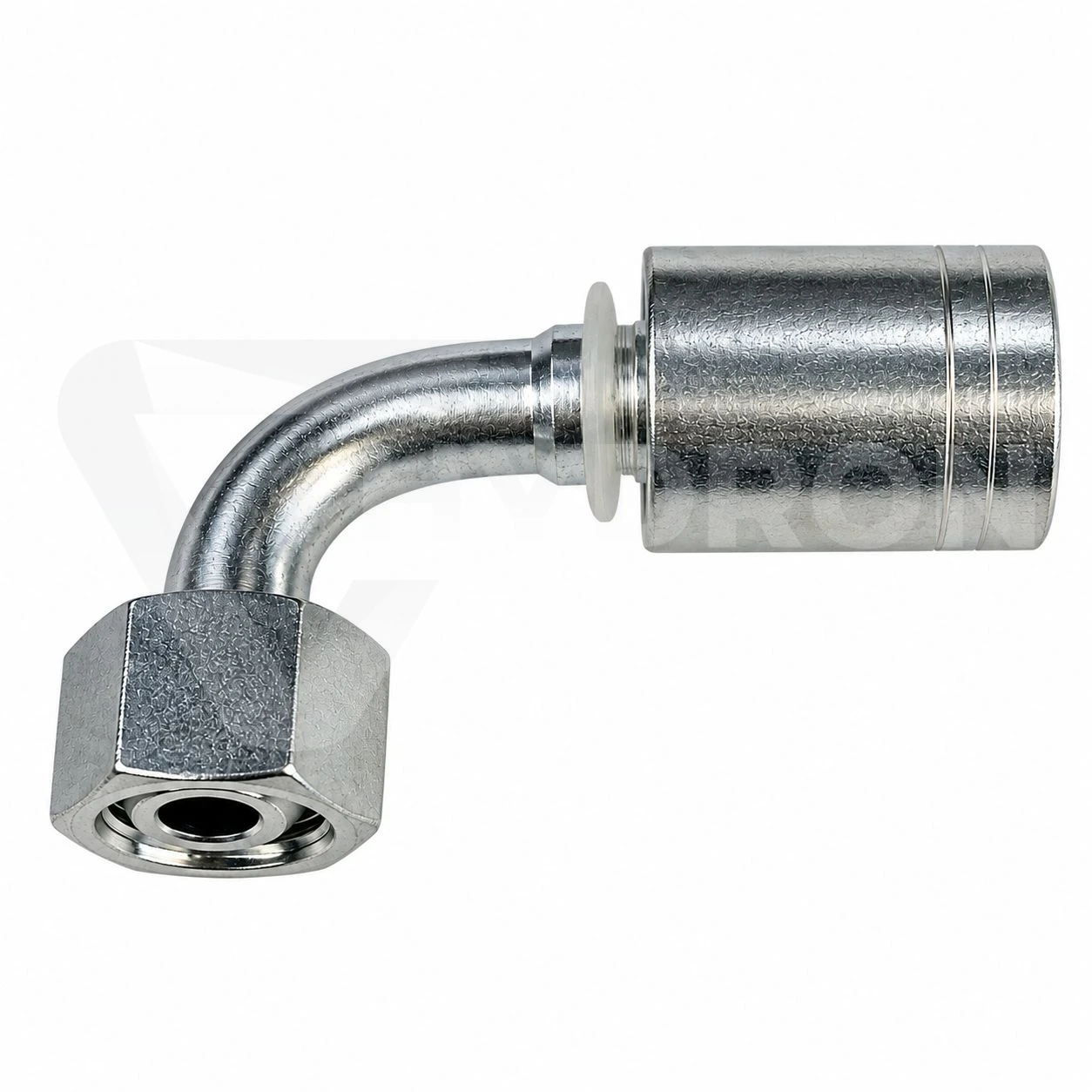

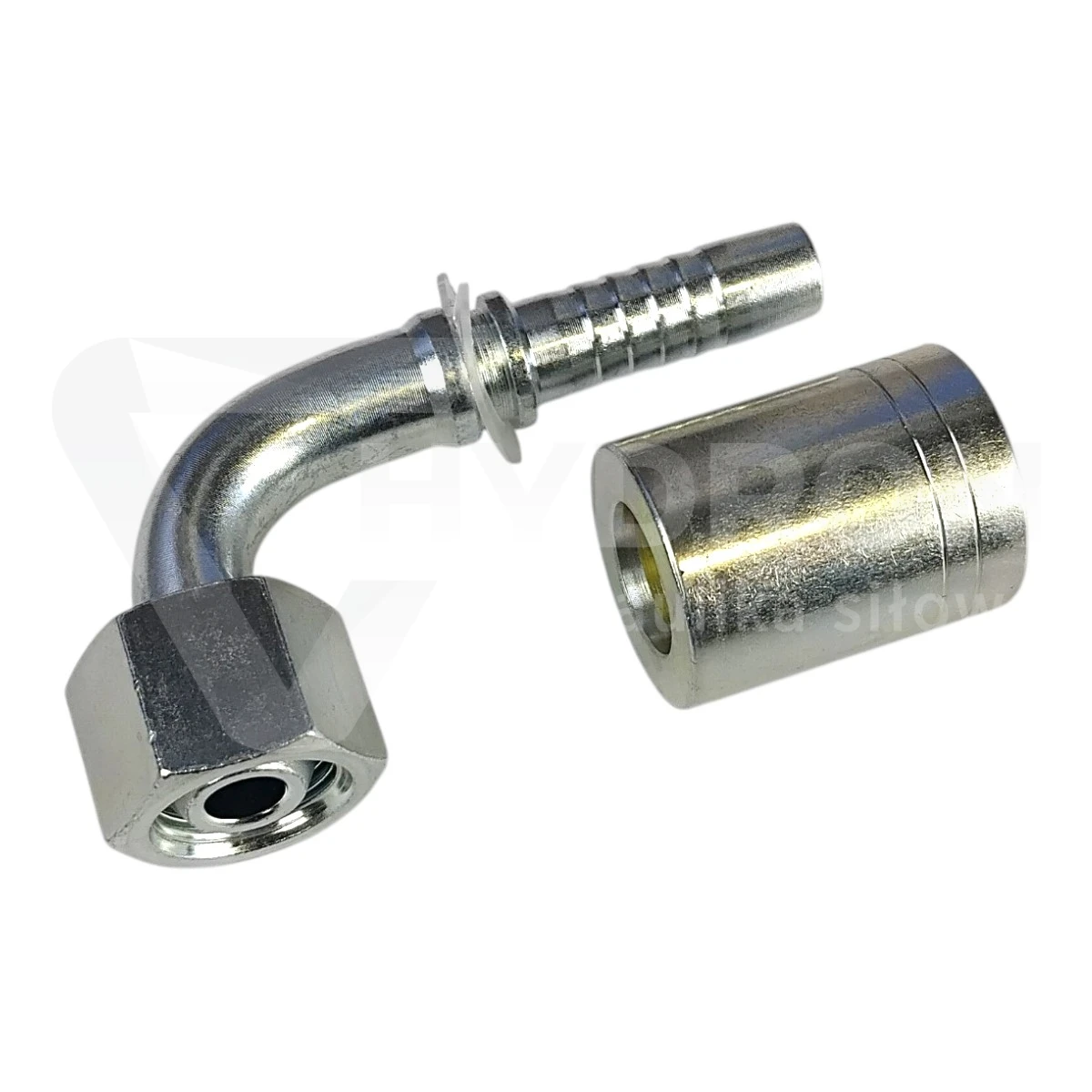

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 2sn

Opis

Zakucie DKR DN20 1" BSP do węża 2SN

Zakucie DKR DN20 1" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN20. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Prosta konstrukcja sprawdza się wszędzie tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza końcówka DKR C11?

DKR to prosta końcówka hydrauliczna z obrotową nakrętką i gwintem wewnętrznym BSP. W ofercie HYDRON ten typ oznaczany jest jako grupa C11. Końcówka posiada charakterystyczną powierzchnię kulistą współpracującą z gniazdem o kącie 60°.

W odróżnieniu od wersji DKR 90° C12 produkt ten nie zmienia kierunku prowadzenia przewodu. Oś węża pozostaje zgodna z osią przyłącza.

Gwint wewnętrzny 1" BSP

Po stronie przyłączeniowej zastosowano gwint wewnętrzny G 1" BSP. Obrotowa nakrętka umożliwia dokręcenie końcówki do elementu współpracującego bez konieczności obracania całym przewodem.

To szczególnie ważne w gotowych instalacjach hydraulicznych, gdzie przewód jest już ułożony i nie powinien być skręcany podczas montażu.

DN20 i 1" BSP to dwa różne parametry

DN20 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/4". Oznaczenie 1" BSP odnosi się natomiast do gwintu po stronie przyłączeniowej.

Nie należy więc zakładać, że rozmiar gwintu musi być taki sam jak nominalny rozmiar węża. W tym przypadku przewód DN20 3/4" zakończony jest gwintem 1" BSP.

Uszczelnienie na stożku 60°

Końcówka DKR uszczelniana jest na współpracujących powierzchniach stożkowych 60°. Sam gwint odpowiada głównie za skręcenie i dociśnięcie elementów.

Dlatego przy doborze elementu współpracującego należy sprawdzić nie tylko gwint 1" BSP, ale również właściwy typ gniazda uszczelniającego.

Zakucie do węża hydraulicznego 2SN DN20

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN20. Tuleję i parametry zakuwania należy dobrać do konkretnego węża oraz zastosowanego systemu zaciskania.

Nie należy automatycznie stosować parametrów zakuwania przeznaczonych do 1SN, 2SC, 4SP lub 4SH tylko dlatego, że przewód ma ten sam nominalny rozmiar DN20.

Kiedy wybrać końcówkę prostą zamiast 90°?

Końcówka prosta jest dobrym wyborem wtedy, gdy przewód może wychodzić z przyłącza bez konieczności natychmiastowej zmiany kierunku. Pozwala zachować prosty przebieg instalacji i ogranicza liczbę dodatkowych adapterów.

Jeżeli jednak za portem występuje mało miejsca lub przewód musiałby zostać zagięty zbyt blisko zakucia, lepszym rozwiązaniem może być wariant DKR 45° lub DKR 90°.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy utożsamianie DN20 z gwintem 1", pomylenie BSP z innym standardem calowym oraz nieuwzględnienie sposobu uszczelnienia na stożku 60°.

Drugim częstym problemem jest dobór zakucia wyłącznie według gwintu, bez sprawdzenia typu węża. W tym wariancie wymagany jest system odpowiedni dla węża 2SN.
