Zakucie DKR 13 3/4" / 1SN 2SC

Przejdź do sekcji Opinie

18,19 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

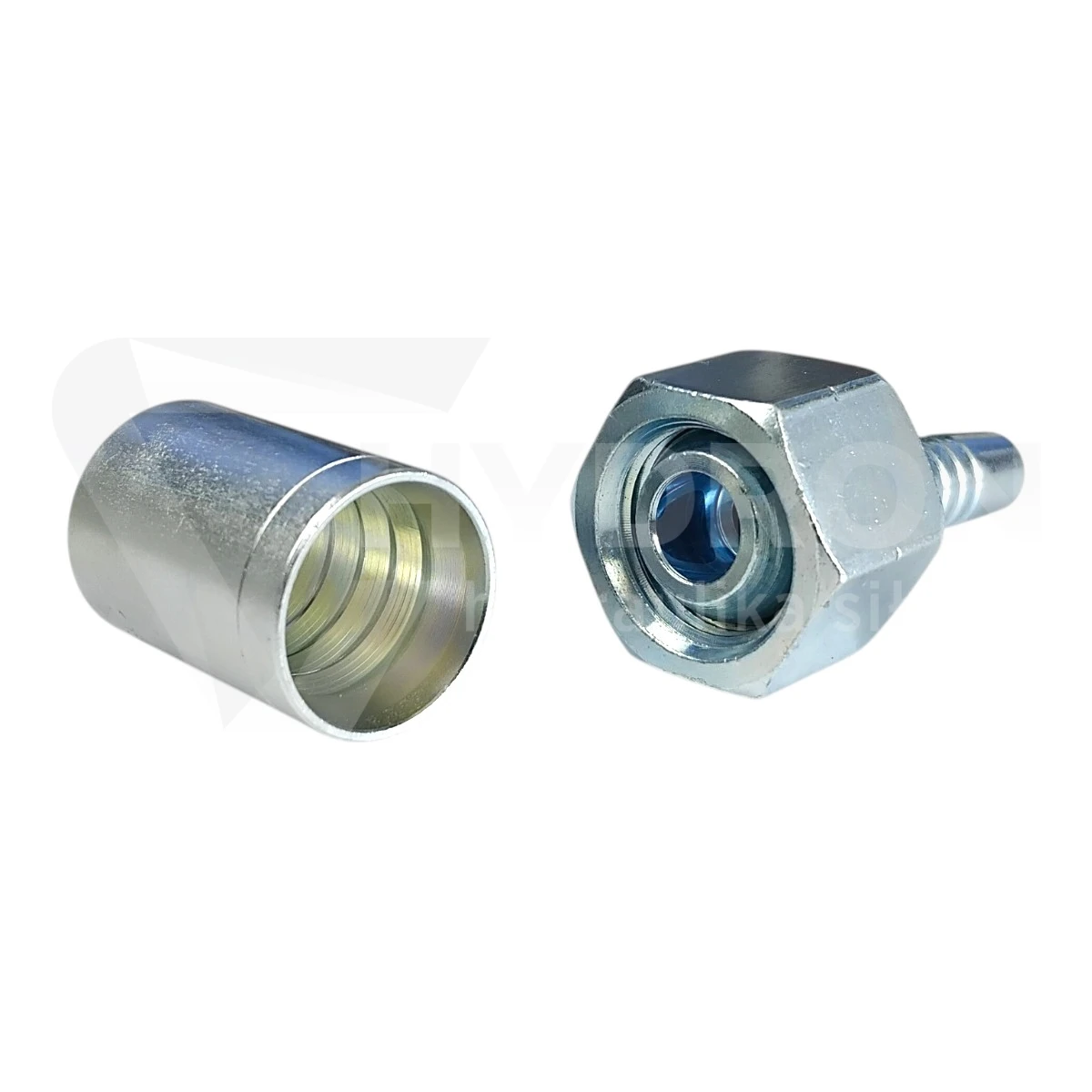

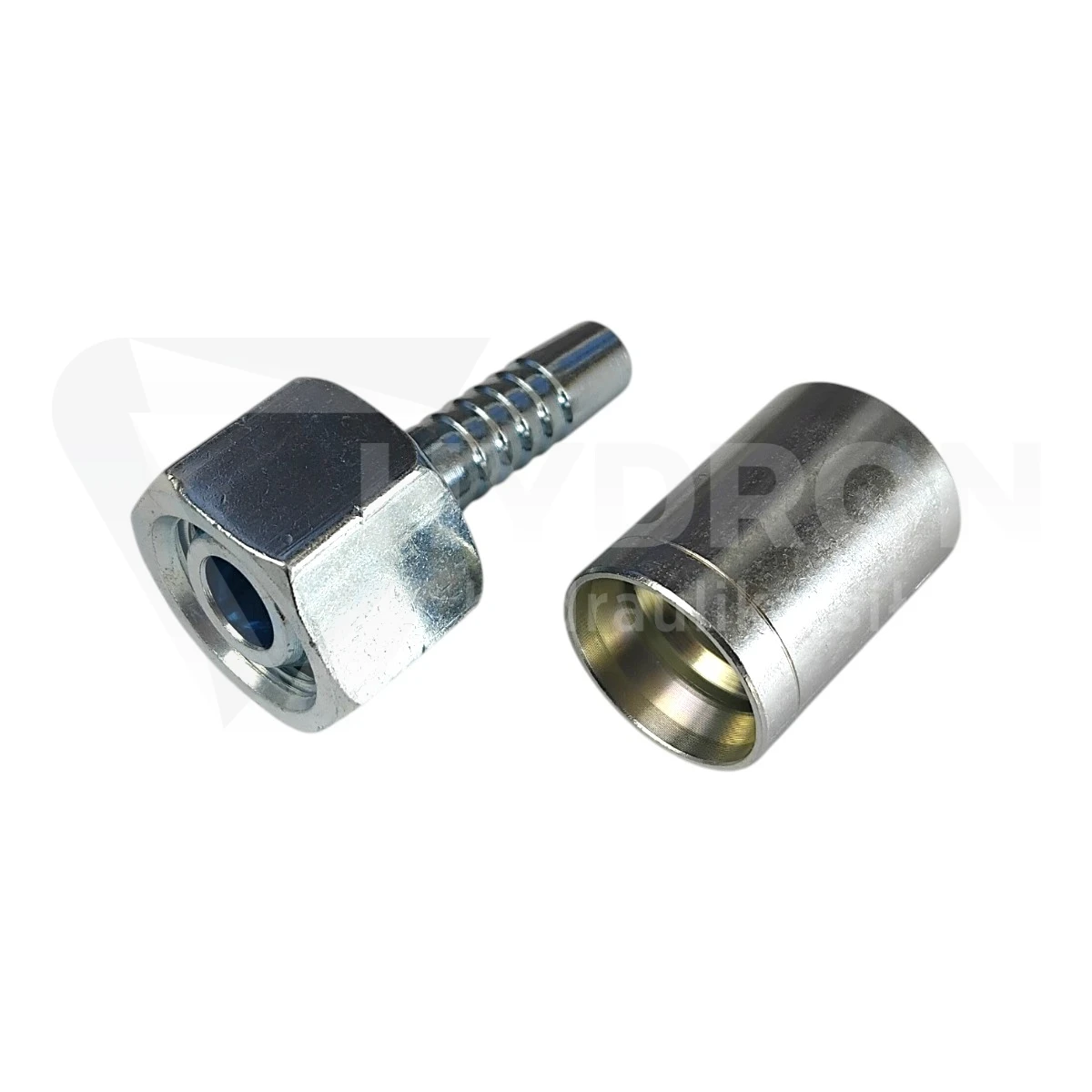

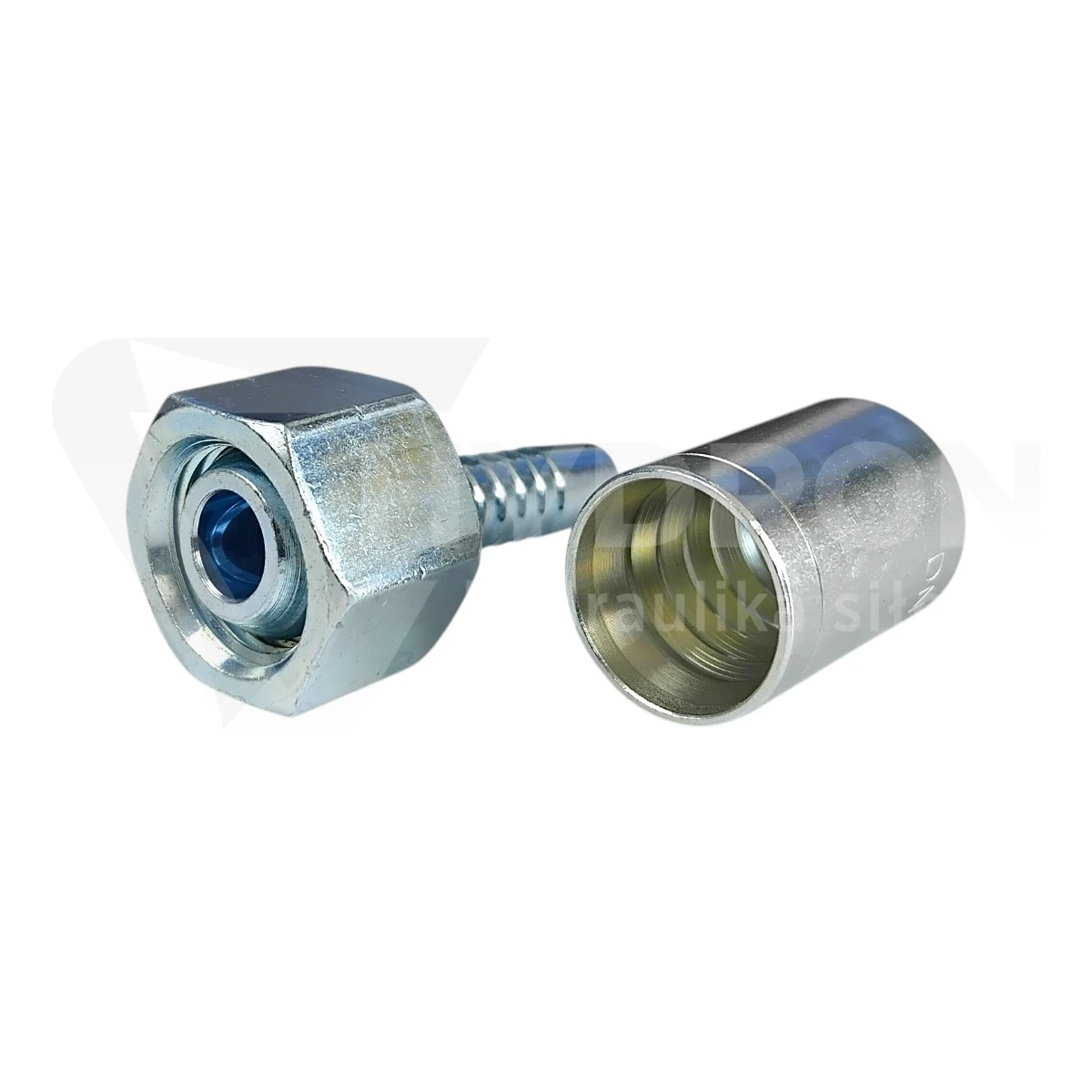

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

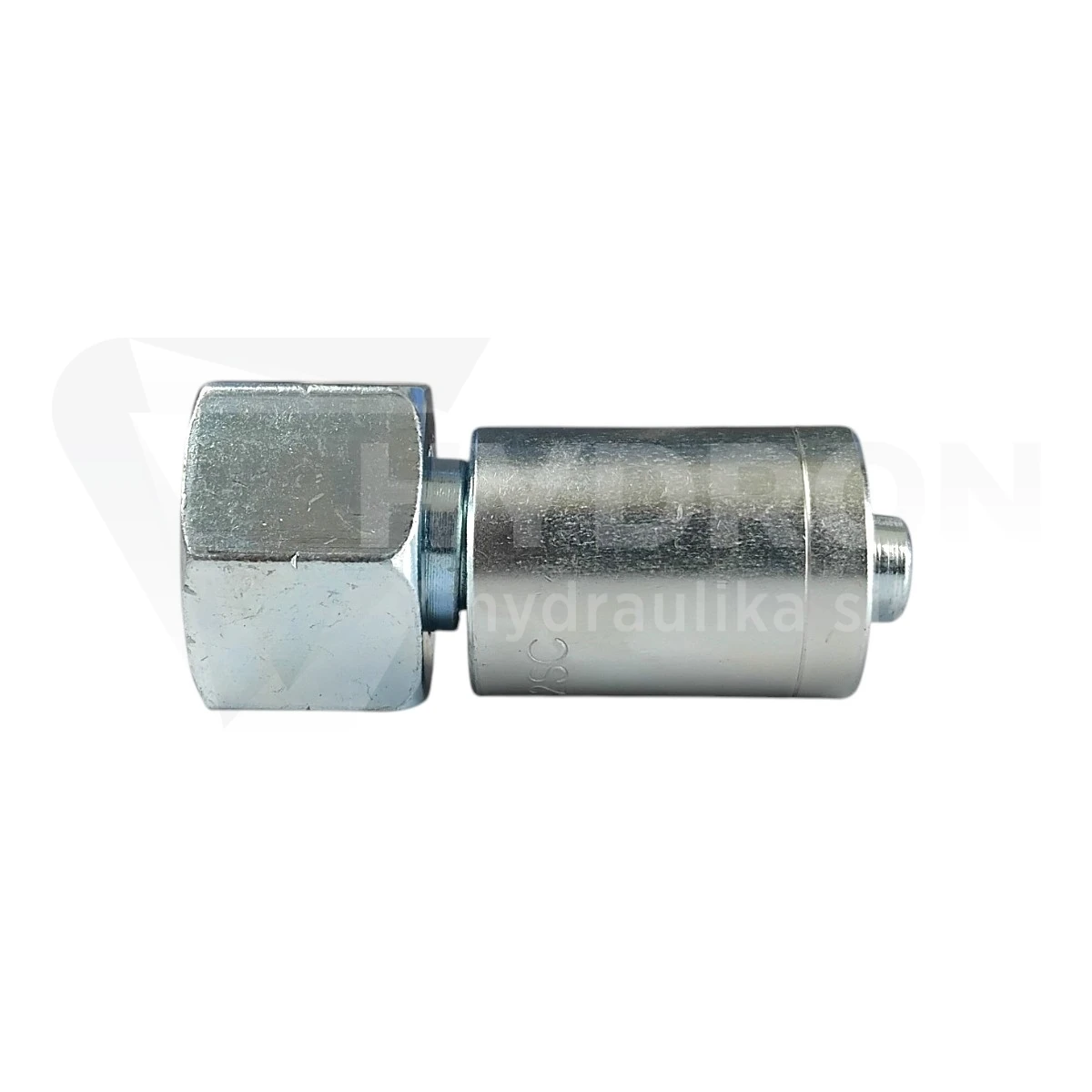

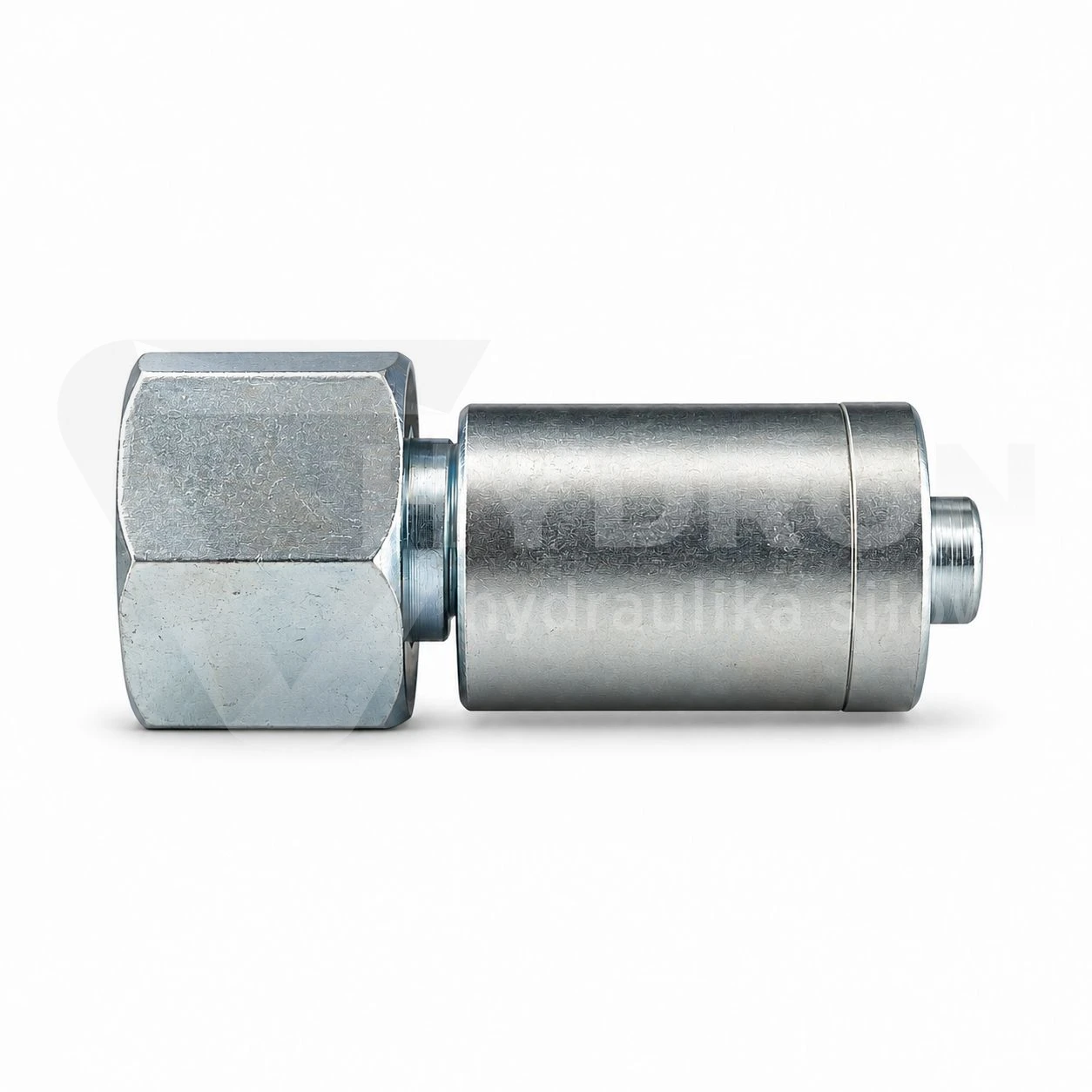

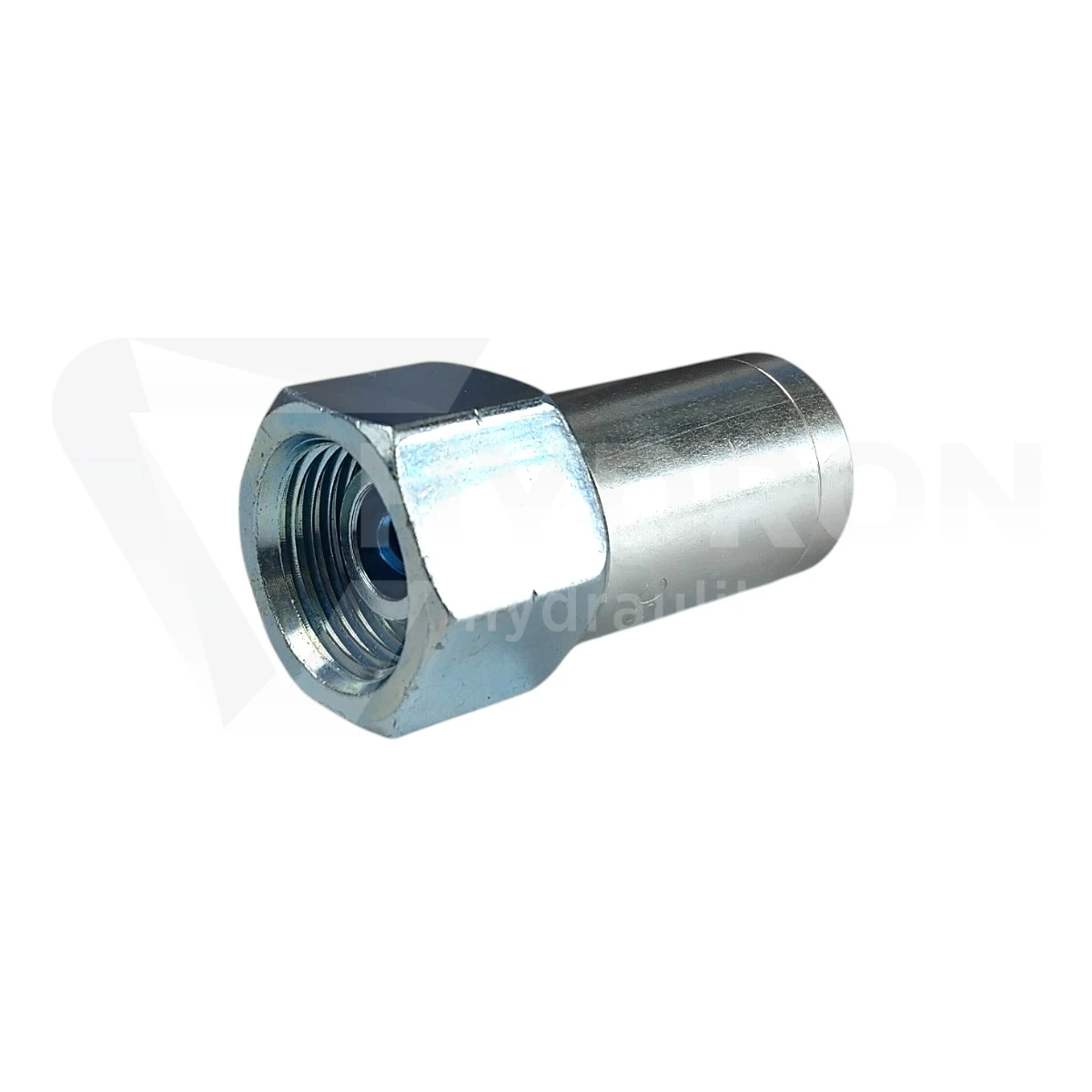

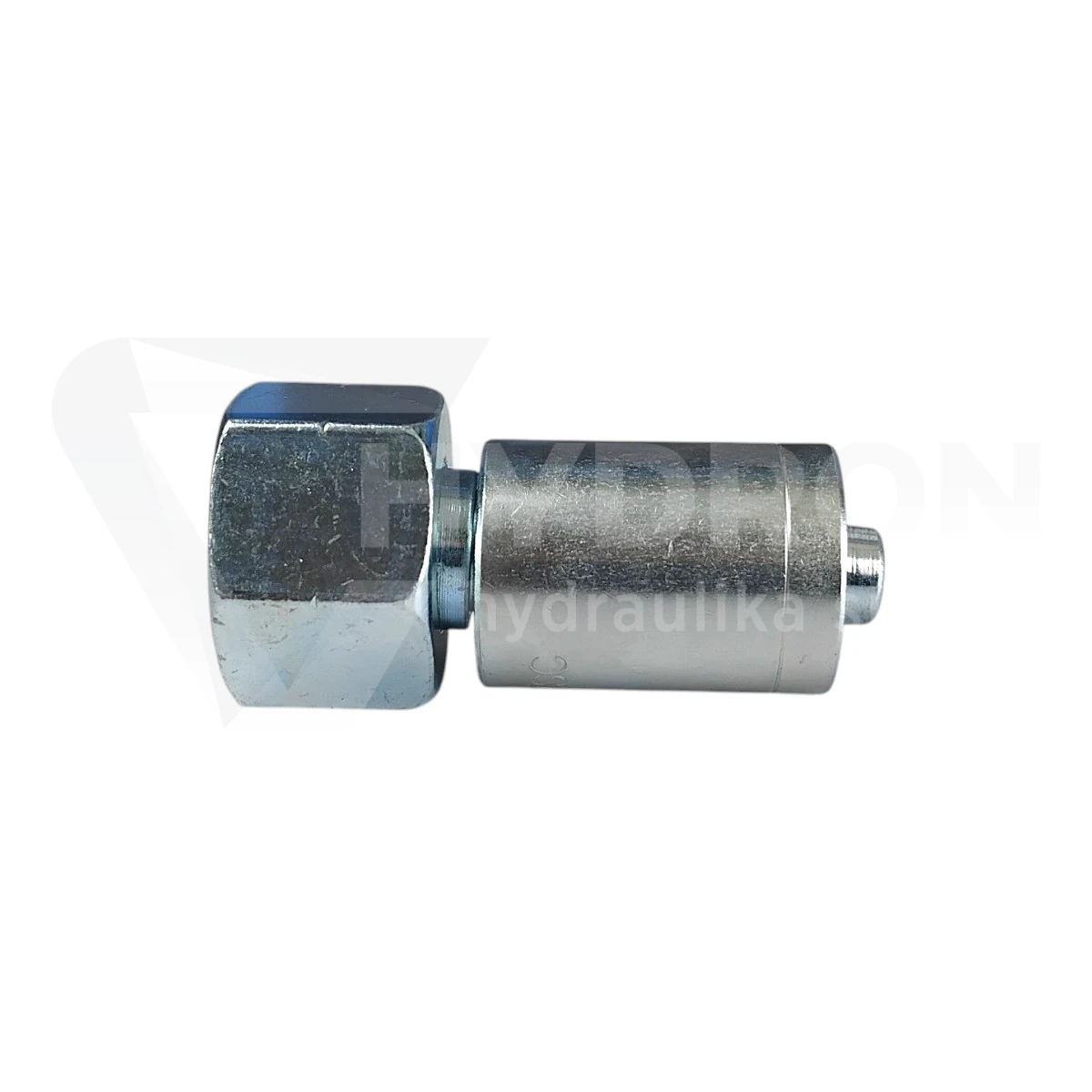

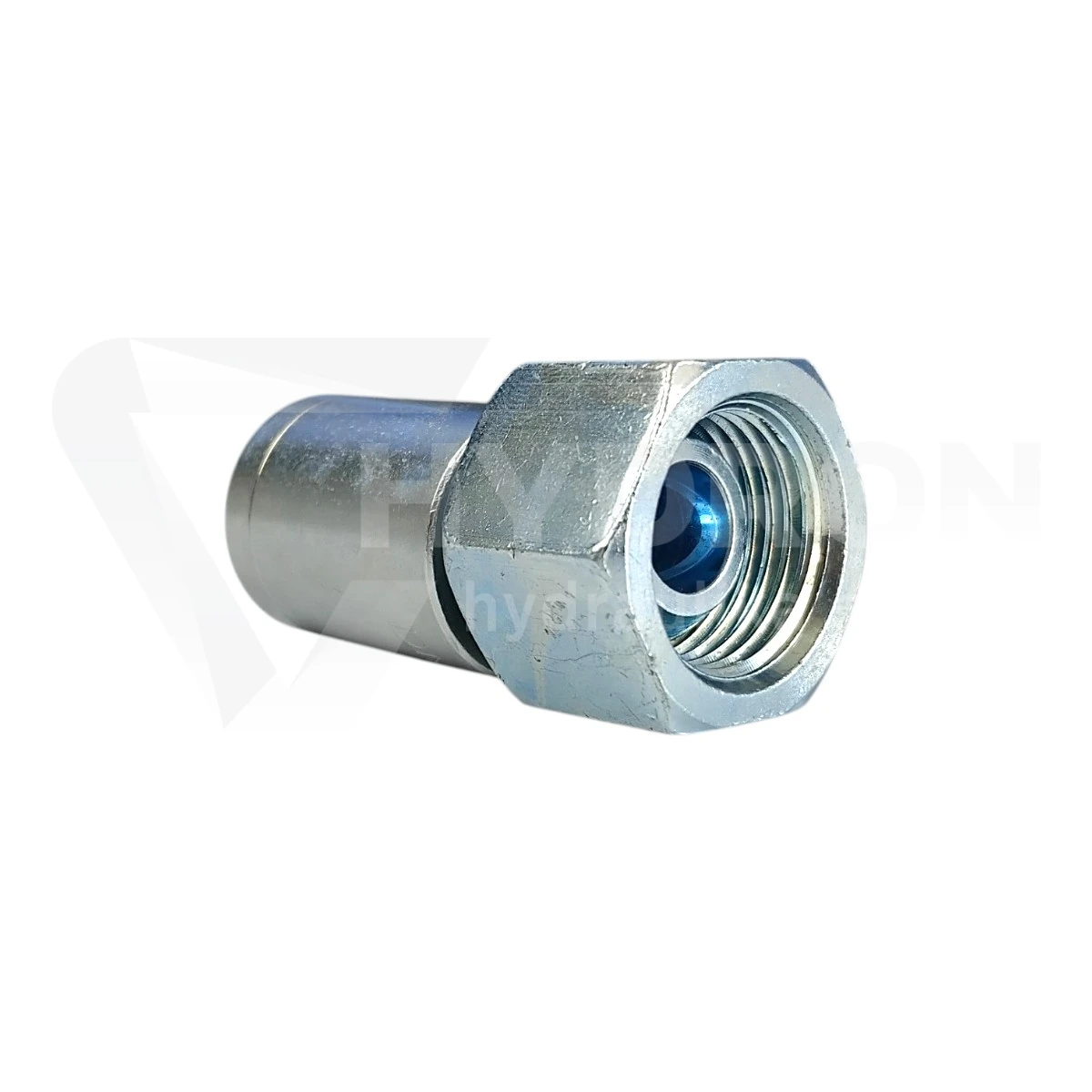

Zakucie DKR C11 DN13 3/4" BSP do węża 1SN/2SC

Zakucie DKR C11 DN13 3/4" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 1SN/2SC. Strona przewodowa odpowiada rozmiarowi DN13, natomiast po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się w instalacjach, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
system przewodowy: 1SN/2SC,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR C11 z gwintem BSP

DKR C11 to końcówka hydrauliczna z obrotową nakrętką BSP. Takie rozwiązanie umożliwia dokręcenie gotowego przewodu bez konieczności obracania całym wężem, co ułatwia montaż i ogranicza ryzyko skręcenia przewodu podczas instalacji.

DN13 i gwint 3/4" BSP

DN13 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 1/2". Gwint G 3/4" BSP dotyczy natomiast strony przyłączeniowej końcówki. Są to dwa różne parametry, dlatego zakucia nie należy dobierać wyłącznie na podstawie wielkości gwintu.

Ten wariant pozwala połączyć przewód DN13 z elementem instalacji wyposażonym w odpowiednie przyłącze współpracujące z gwintem 3/4" BSP i uszczelnieniem na stożku 60°.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwe uszczelnienie uzyskiwane jest na współpracujących powierzchniach ze stożkiem 60°.

Samo dopasowanie gwintu G 3/4" BSP nie wystarcza więc do potwierdzenia kompatybilności. Należy również sprawdzić geometrię gniazda elementu współpracującego.

System 1SN/2SC

Oznaczenie 1SN/2SC wskazuje system przewodowy, do którego przeznaczone jest zakucie. Przy wykonywaniu przewodu należy zastosować odpowiednią tuleję zaciskową i parametry zakuwania właściwe dla konkretnego węża oraz tej wersji końcówki.

Nie należy automatycznie stosować parametrów zaciskania przeznaczonych do 2SN, 4SP lub innych konstrukcji przewodów tylko dlatego, że mają zbliżony rozmiar nominalny.

Kiedy wybrać prostą końcówkę DKR?

Wersja prosta jest odpowiednia, gdy przewód może wychodzić z portu osiowo i zachować wymagany promień gięcia. Jeśli wąż musi zmienić kierunek bezpośrednio przy przyłączu, bardziej praktyczna może być końcówka DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia całego przewodu nie należy określać wyłącznie na podstawie samego zakucia. Ostateczna wartość zależy od parametrów zastosowanego węża, tulei, końcówki oraz prawidłowo wykonanego zacisku.

Najczęstsze błędy przy doborze

Do najczęstszych pomyłek należy utożsamianie DN13 z rozmiarem gwintu, pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie niewłaściwego systemu tulei lub parametrów zakuwania.
