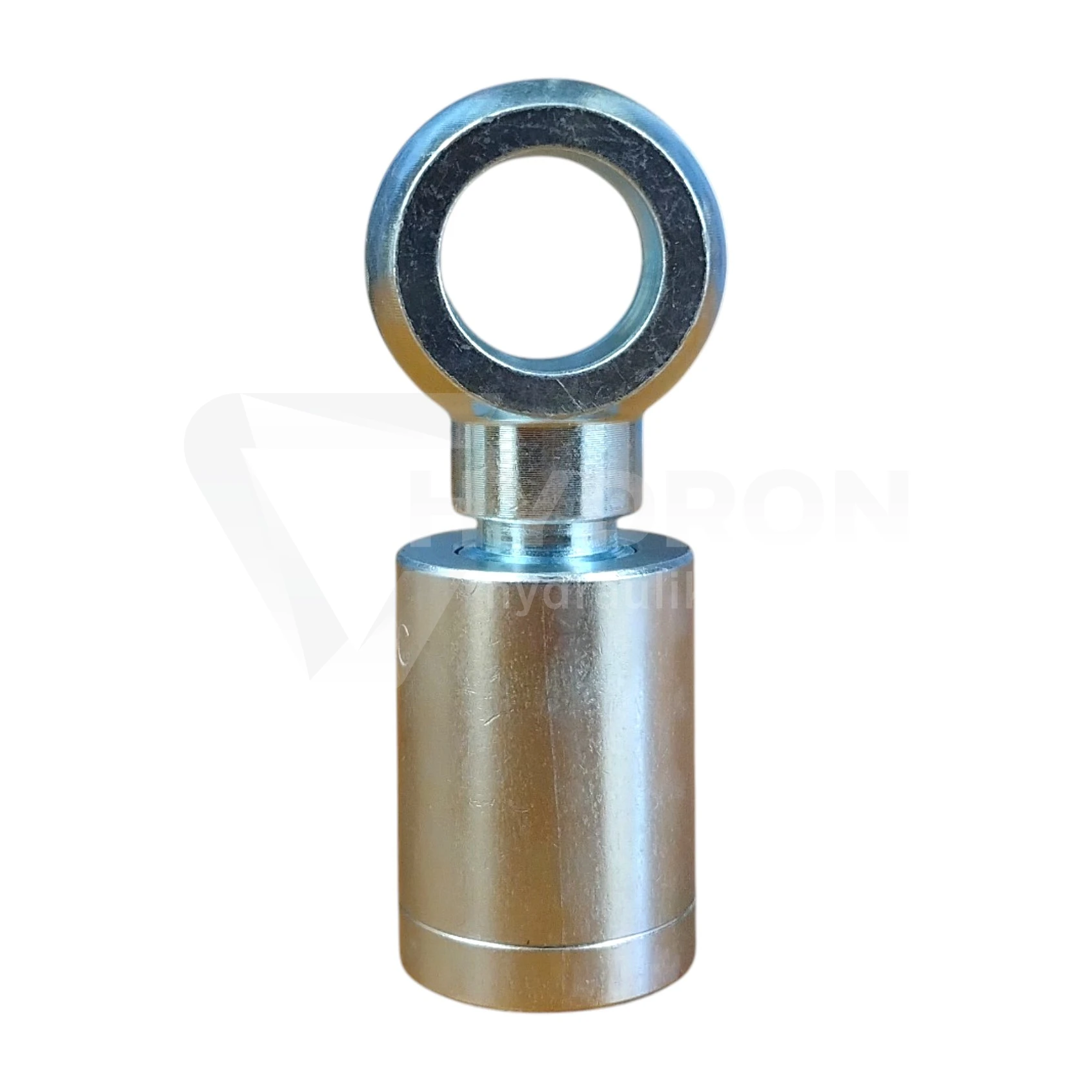

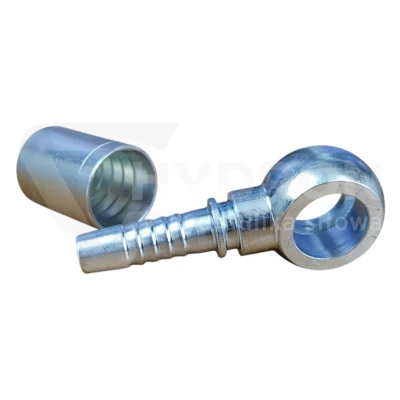

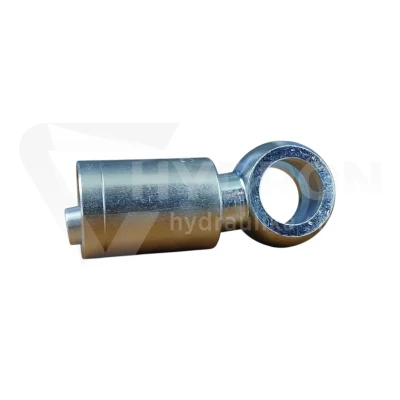

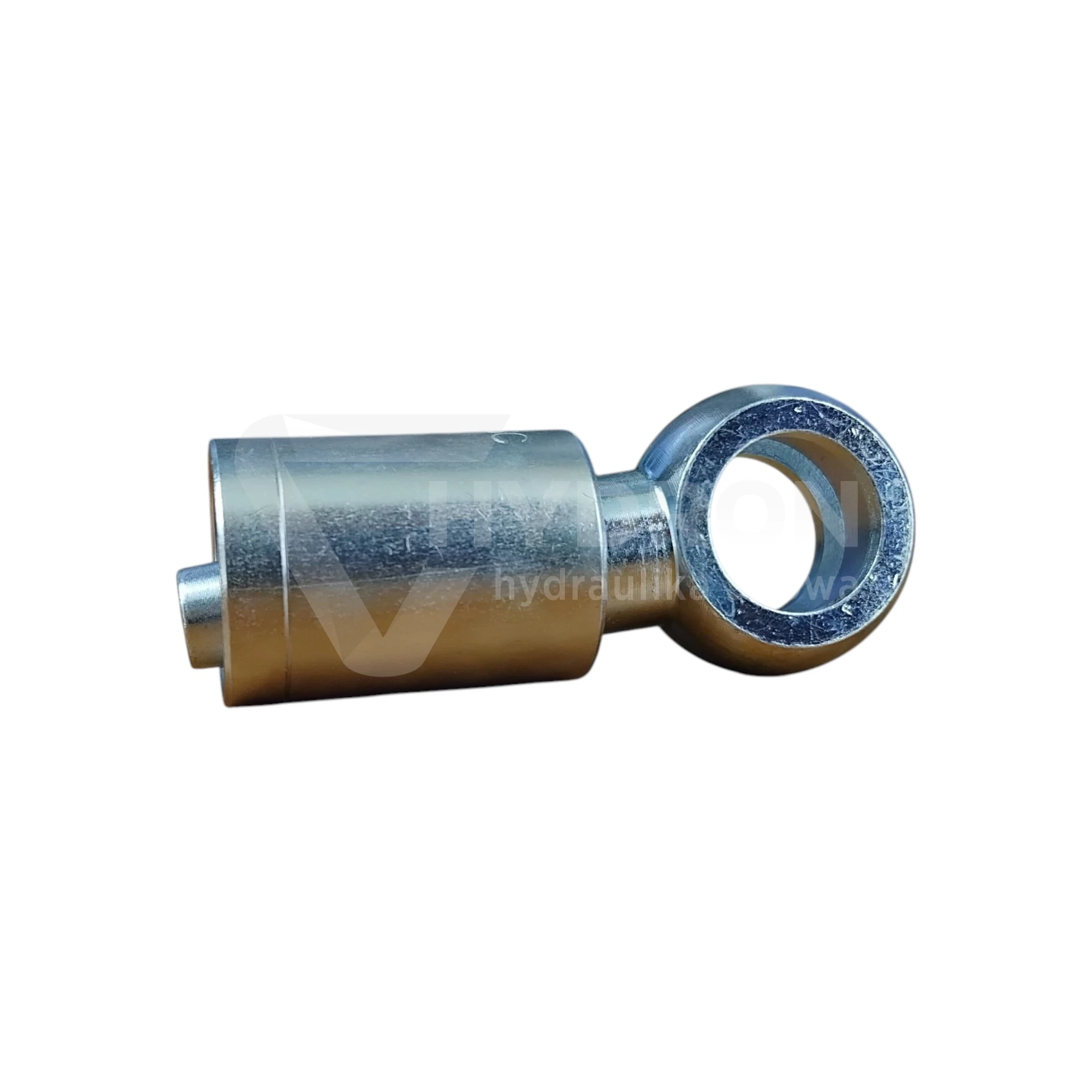

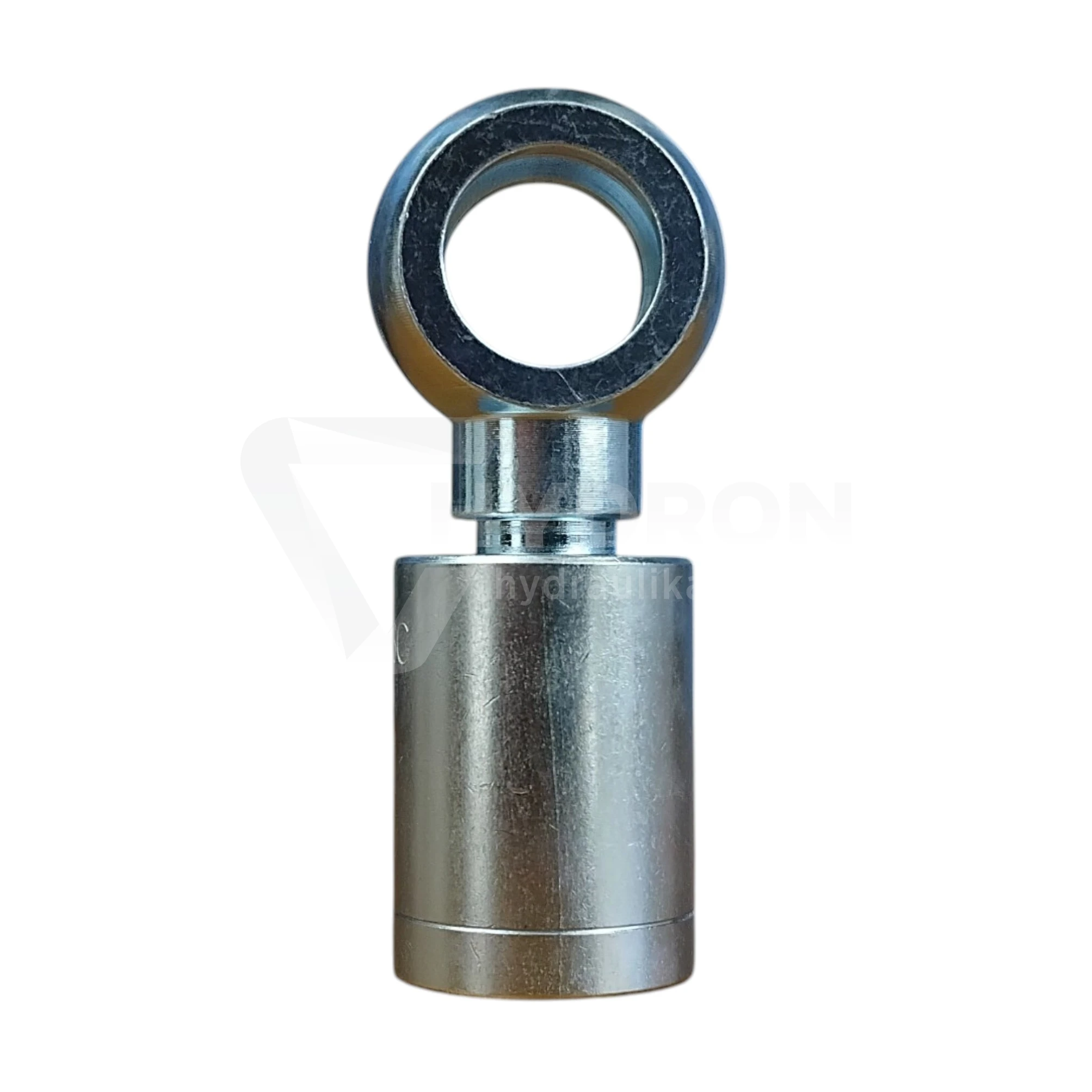

Zakucie końcówka oczkowa C01 6 1/4/1SN

Przejdź do sekcji Opinie

13,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

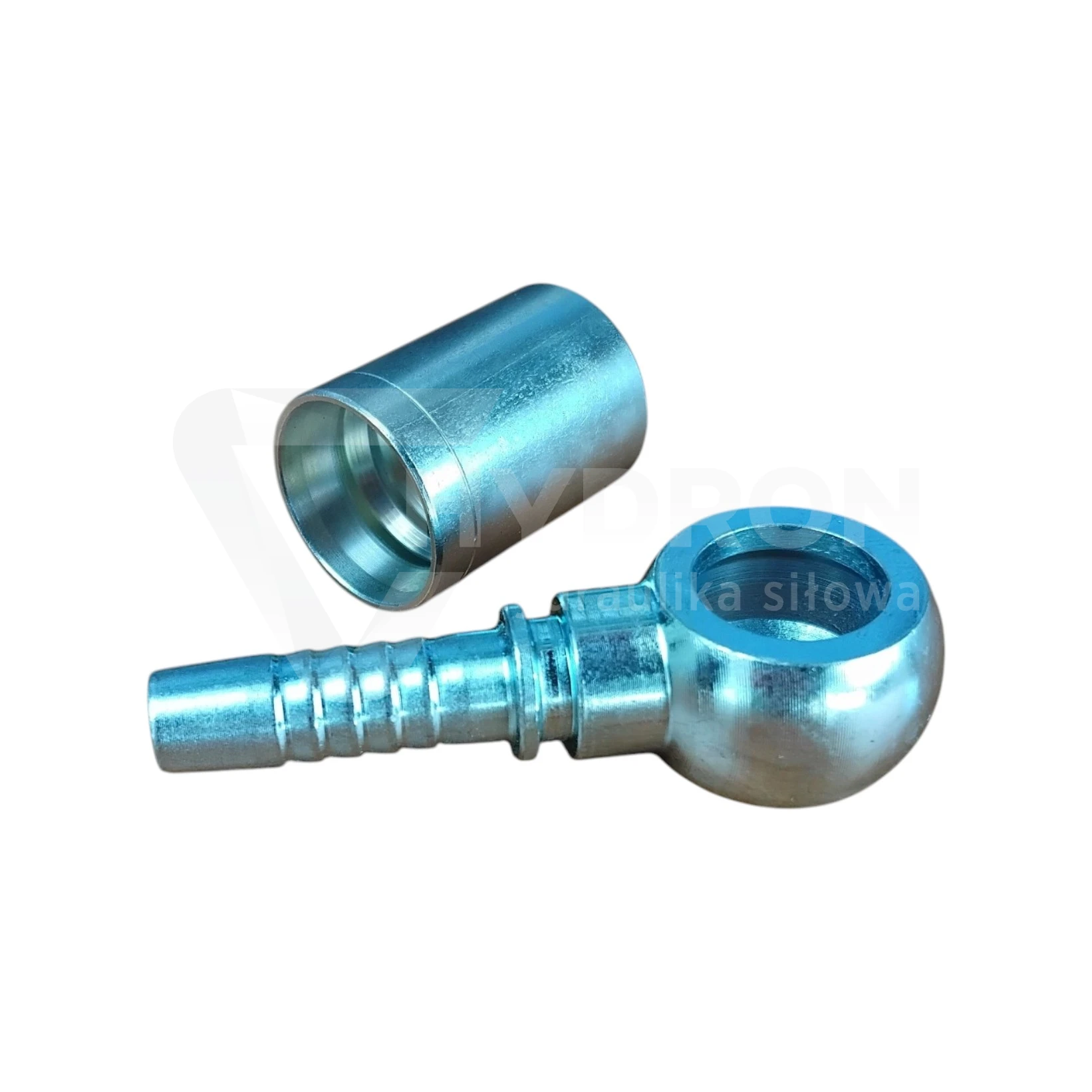

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu nie dotyczy
Rozmiar gwintu 1/4" BSP
Rozmiar oczka 1/4"
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

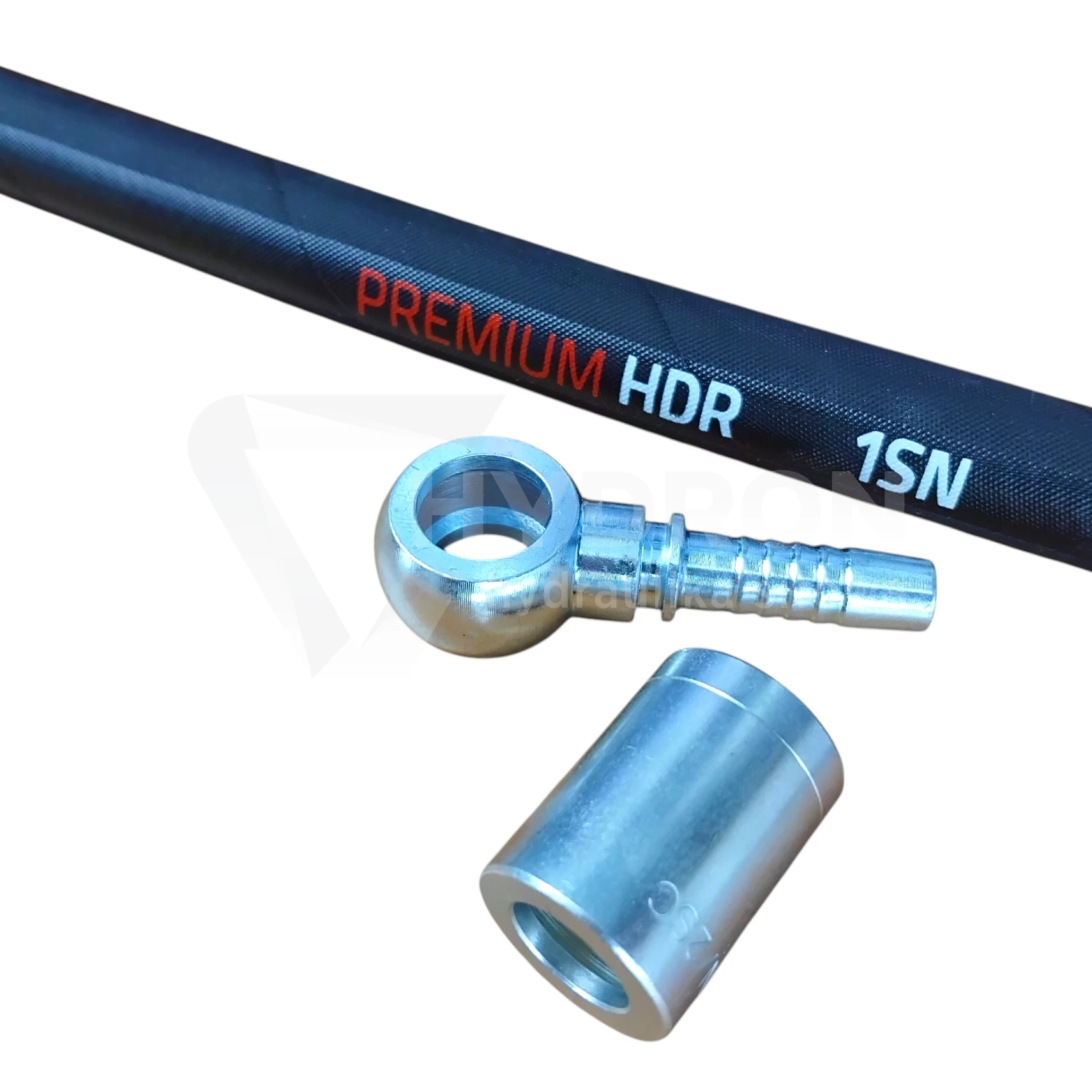

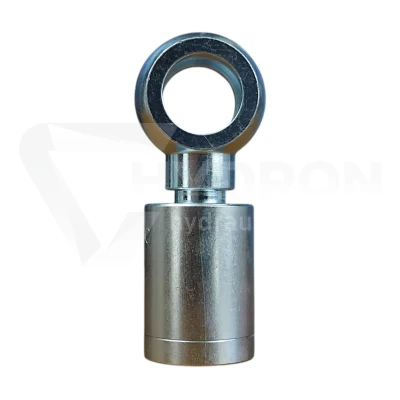

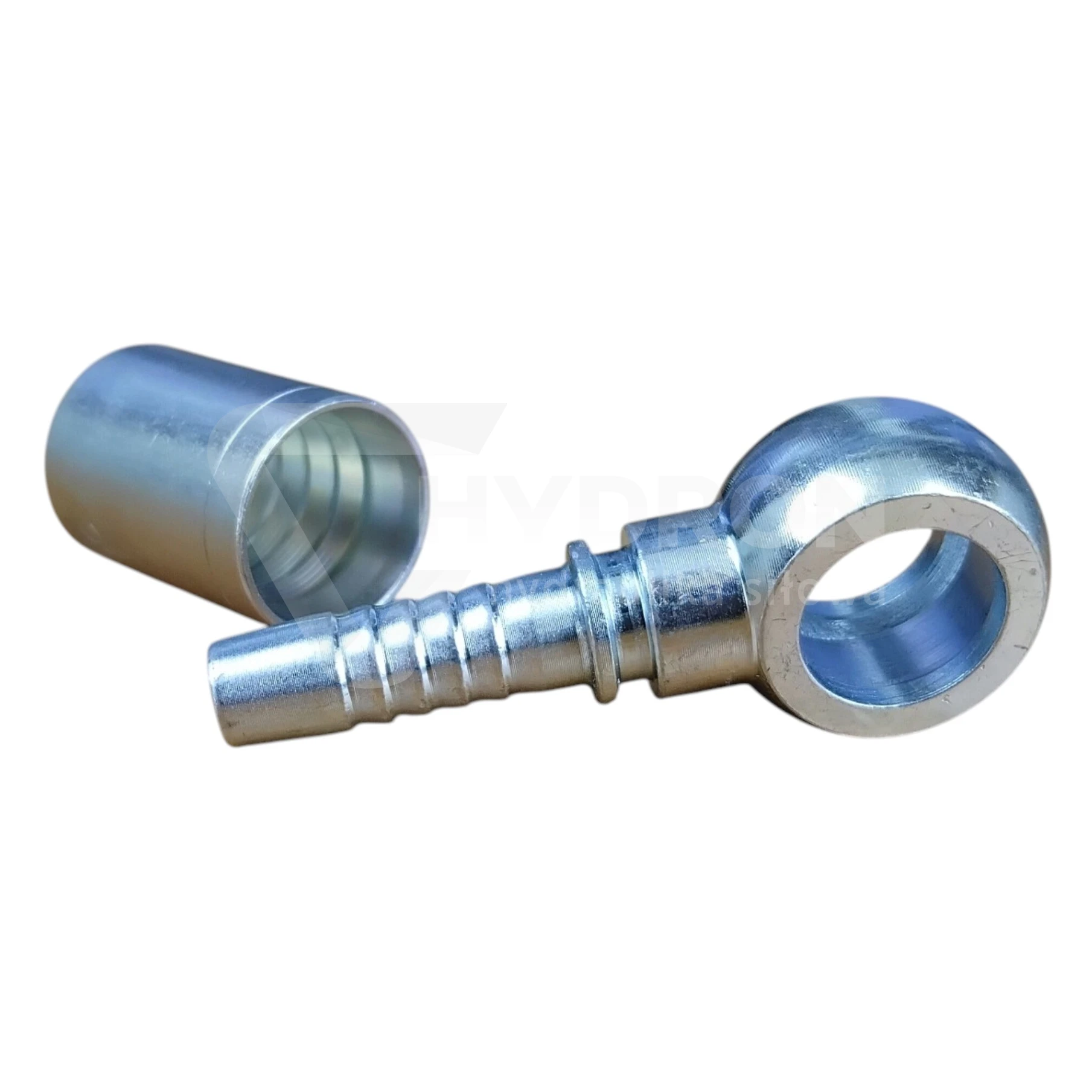

Zakucie oczkowe C01 DN06 1/4" BSP do węża 1SN

Zakucie oczkowe C01 DN06 1/4" BSP to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 1SN w rozmiarze DN06. Charakterystyczne oczko umożliwia wykonanie zwartego połączenia na śrubę przelotową, dzięki czemu końcówka dobrze sprawdza się w miejscach, gdzie ilość przestrzeni montażowej jest ograniczona.

Parametry techniczne

typ końcówki: C01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN06,
rozmiar węża: 1/4",
rozmiar przyłącza oczkowego: 1/4",
standard przyłącza: BSP,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

C01 – końcówka oczkowa w wykonaniu calowym

Seria C01 jest przeznaczona do połączeń oczkowych w systemie calowym. W tym wariancie oznaczenie 1/4" odnosi się do rozmiaru przyłącza BSP, natomiast DN06 określa wielkość przewodu hydraulicznego przeznaczonego do zakucia.

To istotne podczas doboru, ponieważ rozmiar węża i rozmiar przyłącza są dwoma oddzielnymi parametrami i nie powinny być traktowane zamiennie.

DN06 – do przewodu 1/4"

DN06 oznacza przewód hydrauliczny o nominalnym rozmiarze 1/4". Jest to częsty rozmiar stosowany w instalacjach o niewielkim przepływie, przewodach sterujących oraz w kompaktowych układach hydraulicznych.

Przy odtwarzaniu starego przewodu warto sprawdzić nie tylko oznaczenie DN, ale również typ zastosowanego oczka i system przyłącza.

Połączenie BANJO do ciasnej zabudowy

Końcówki typu BANJO są wybierane tam, gdzie tradycyjna końcówka prosta zajmowałaby zbyt dużo miejsca. Oczkowa konstrukcja pozwala poprowadzić przewód blisko powierzchni siłownika, pompy, rozdzielacza lub bloku hydraulicznego.

Dzięki temu łatwiej uniknąć ostrego zaginania przewodu tuż za zakuciem, co ma znaczenie dla trwałości gotowego przewodu.

1/4" BSP – nie mylić z innymi gwintami calowymi

Przyłącze 1/4" BSP nie powinno być utożsamiane z innymi standardami calowymi, takimi jak NPT czy UNF. Choć oznaczenia rozmiaru mogą wyglądać podobnie, różnią się geometrią i sposobem uszczelnienia.

Przed zakupem najlepiej zweryfikować standard zastosowany w maszynie, szczególnie jeśli wymieniany przewód nie ma czytelnych oznaczeń.

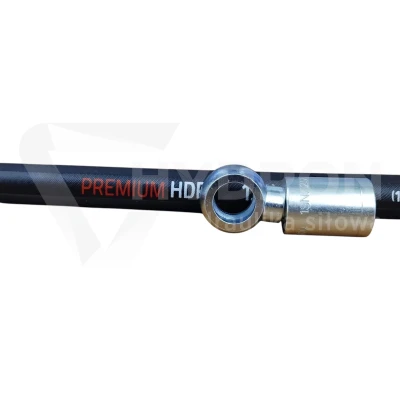

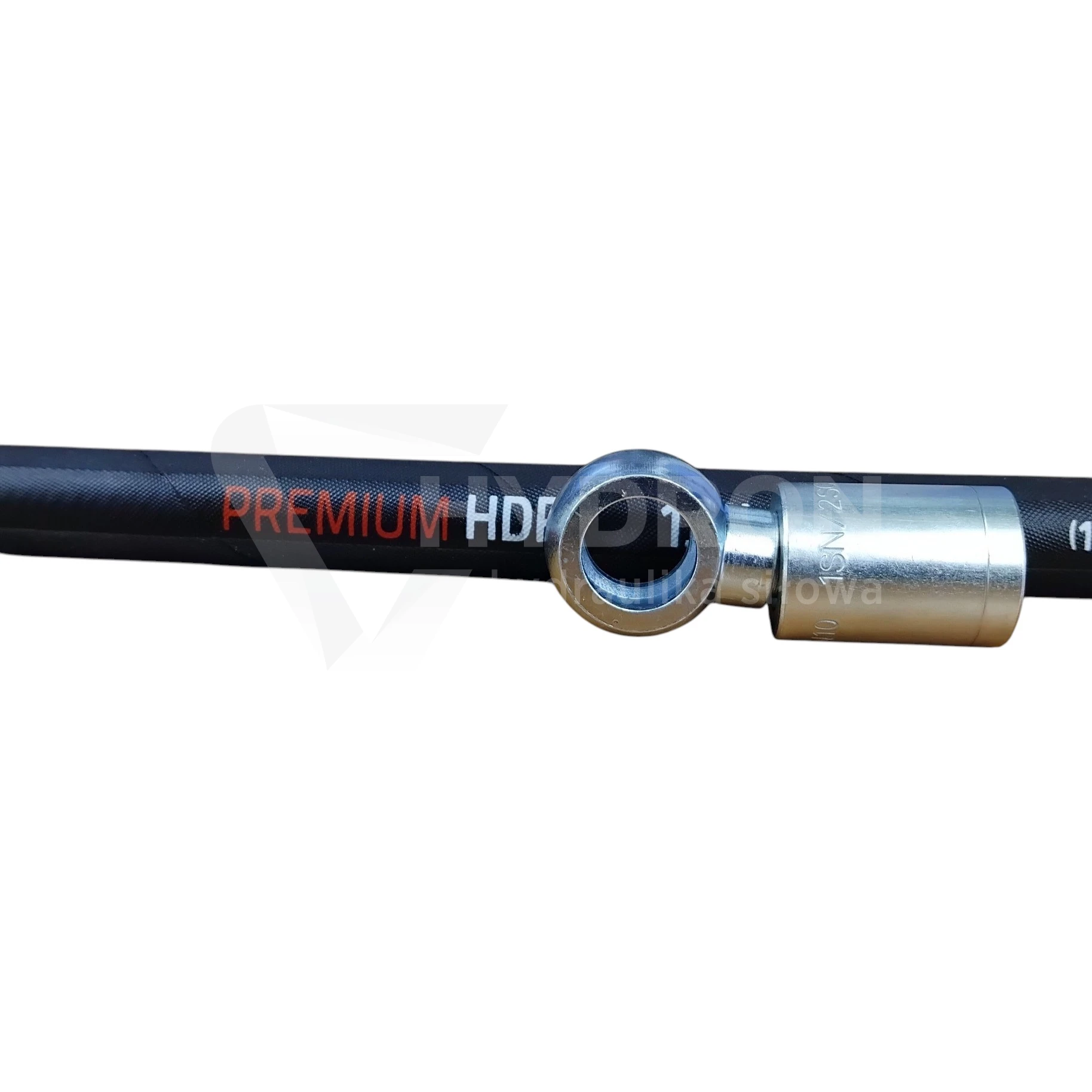

Do węża hydraulicznego 1SN

Ten wariant końcówki jest przeznaczony do zakuwania na wężu 1SN. Podczas wykonywania przewodu należy dobrać odpowiednią tuleję zaciskową i zastosować parametry zacisku właściwe dla konkretnego zestawu komponentów.

Prawidłowo wykonane zakucie wymaga zgodności węża, końcówki oraz tulei – sam rozmiar DN06 nie jest wystarczającą informacją do ustawienia zakuwarki.
