Zakucie DKR 90° C12 10 1/2" /1SN 2SC

Przejdź do sekcji Opinie

14,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

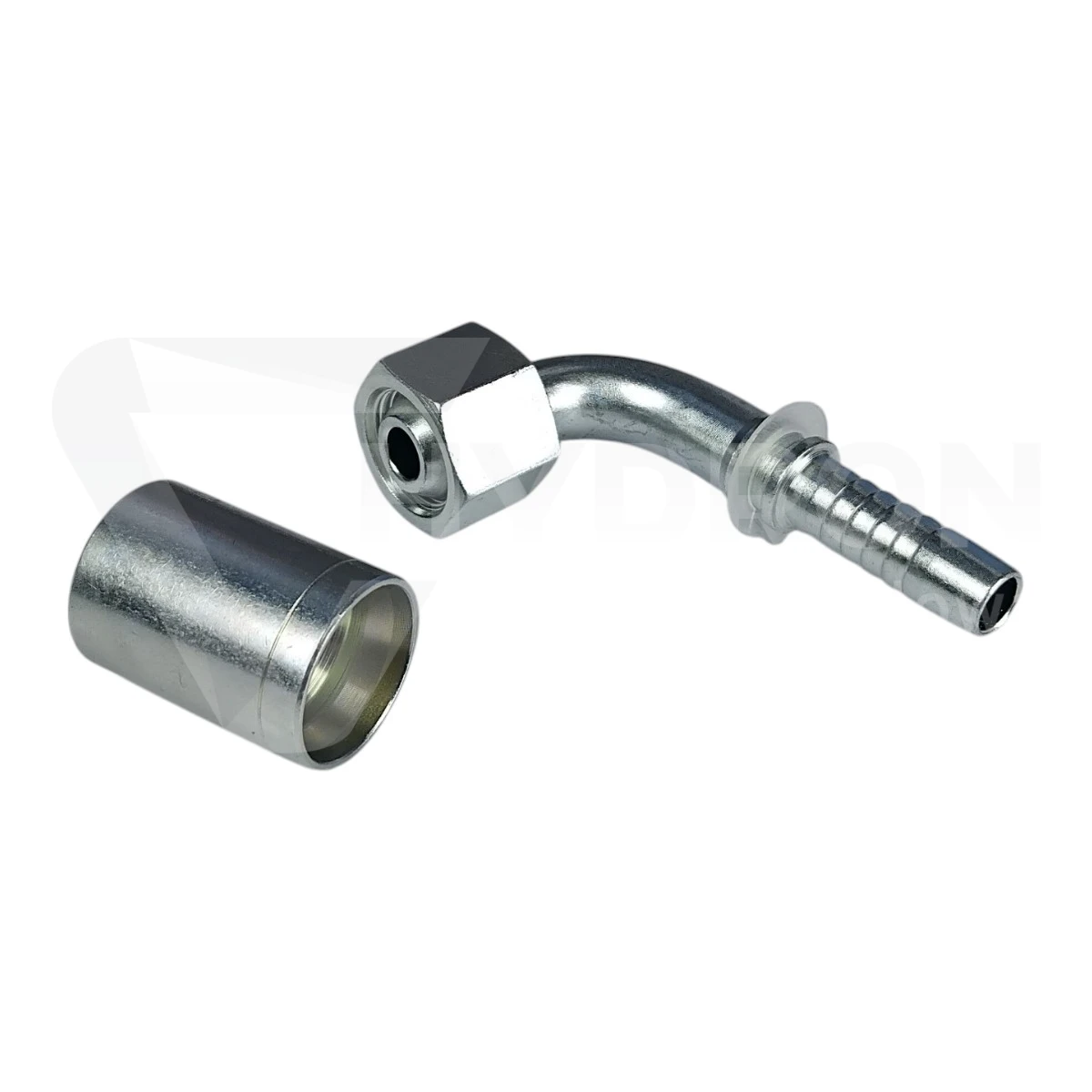

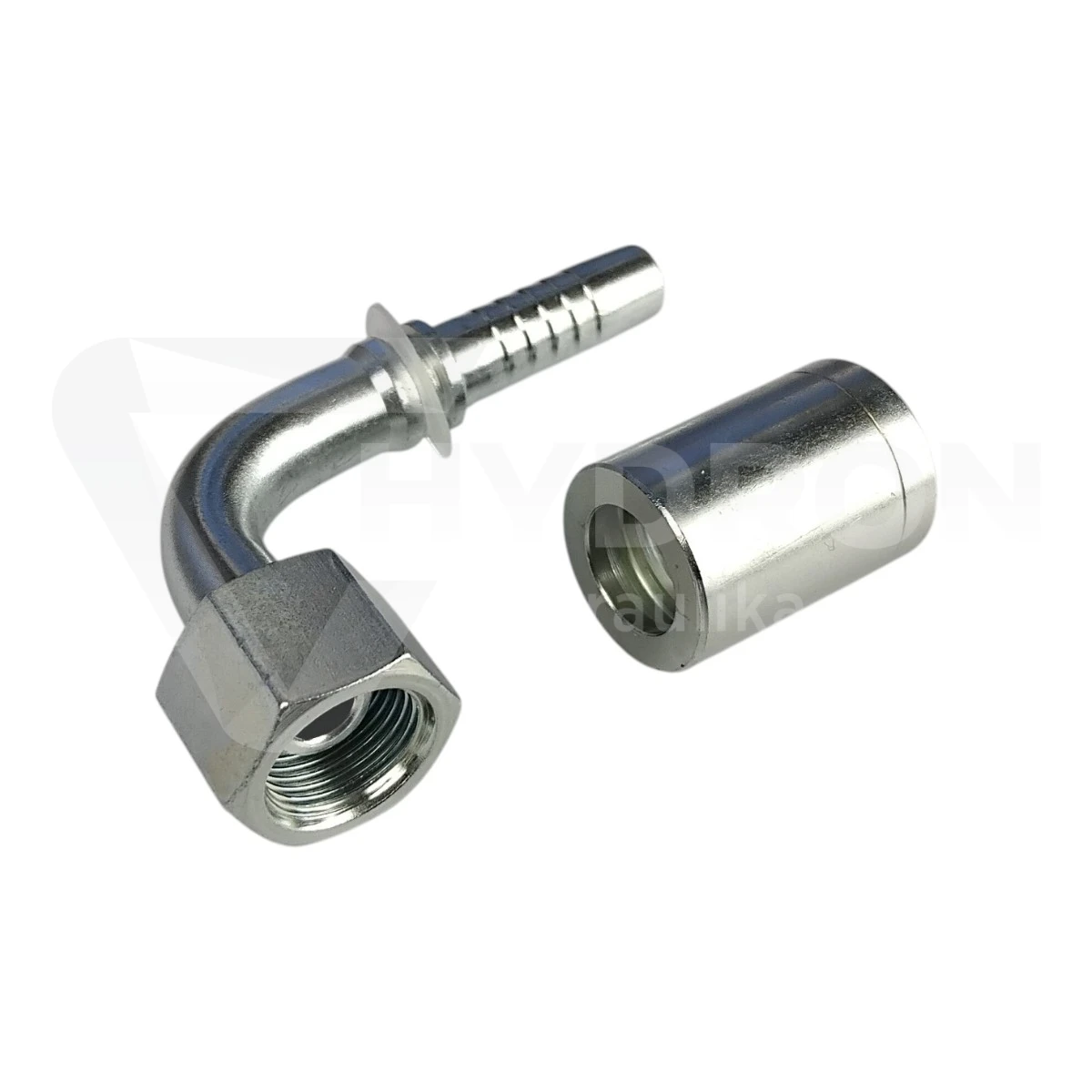

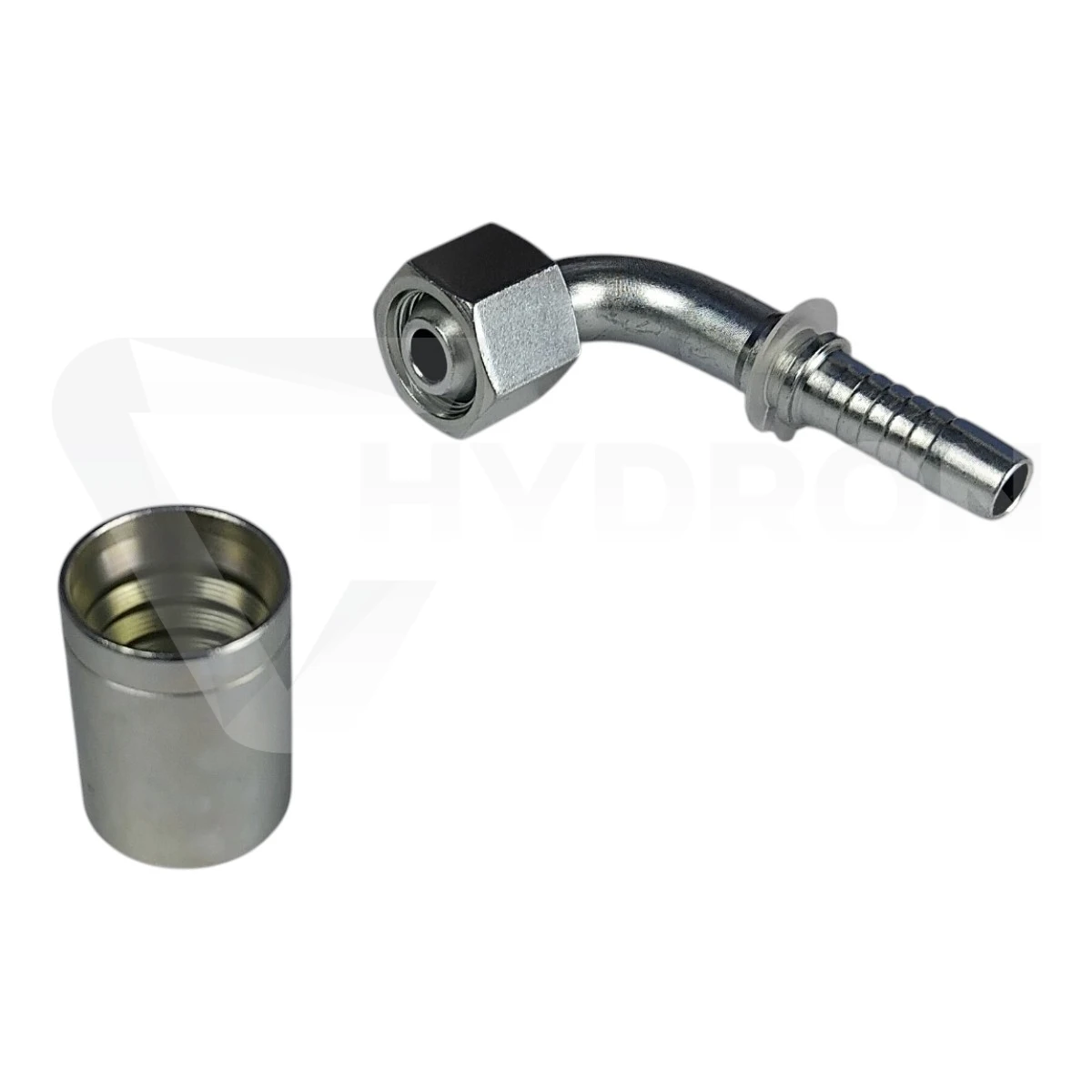

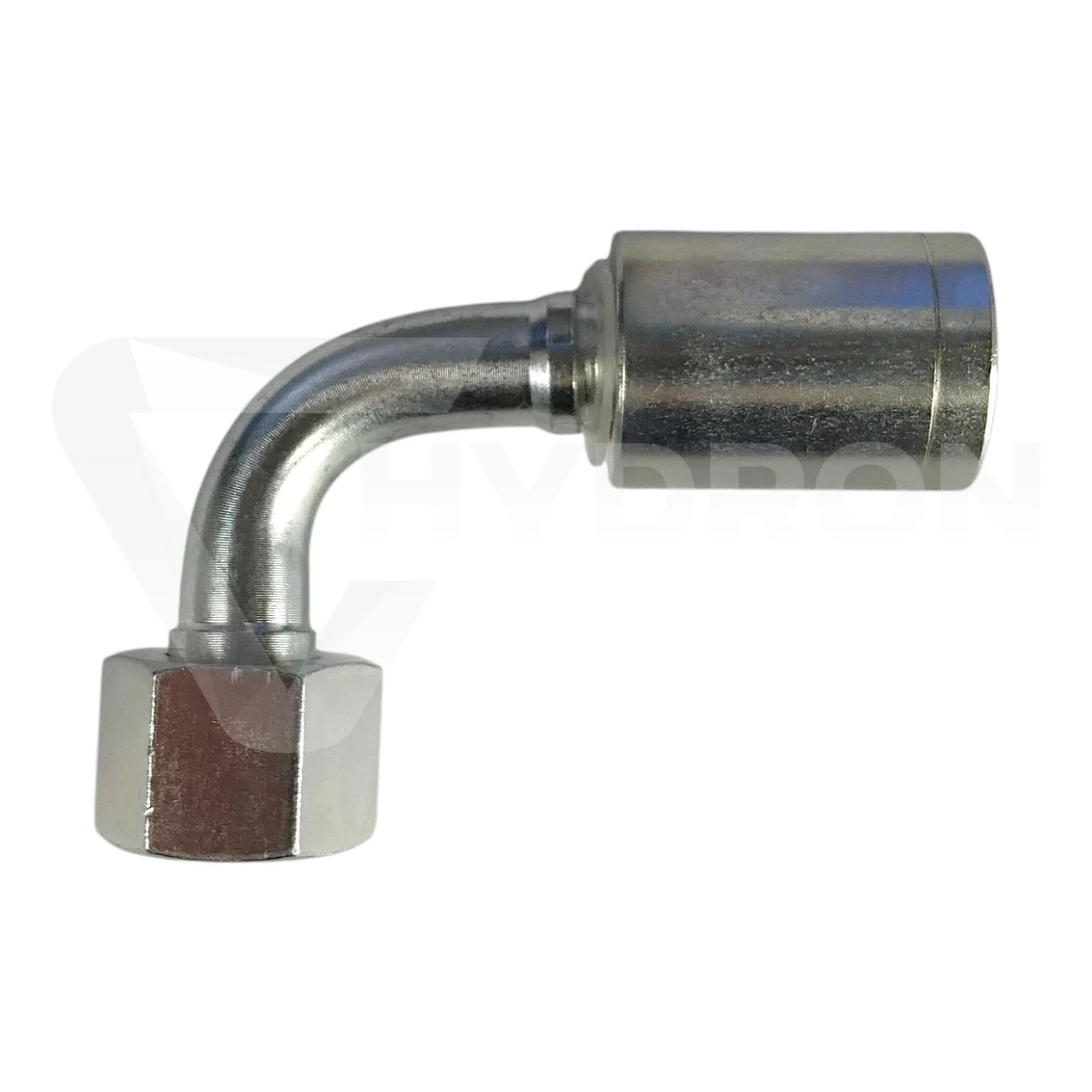

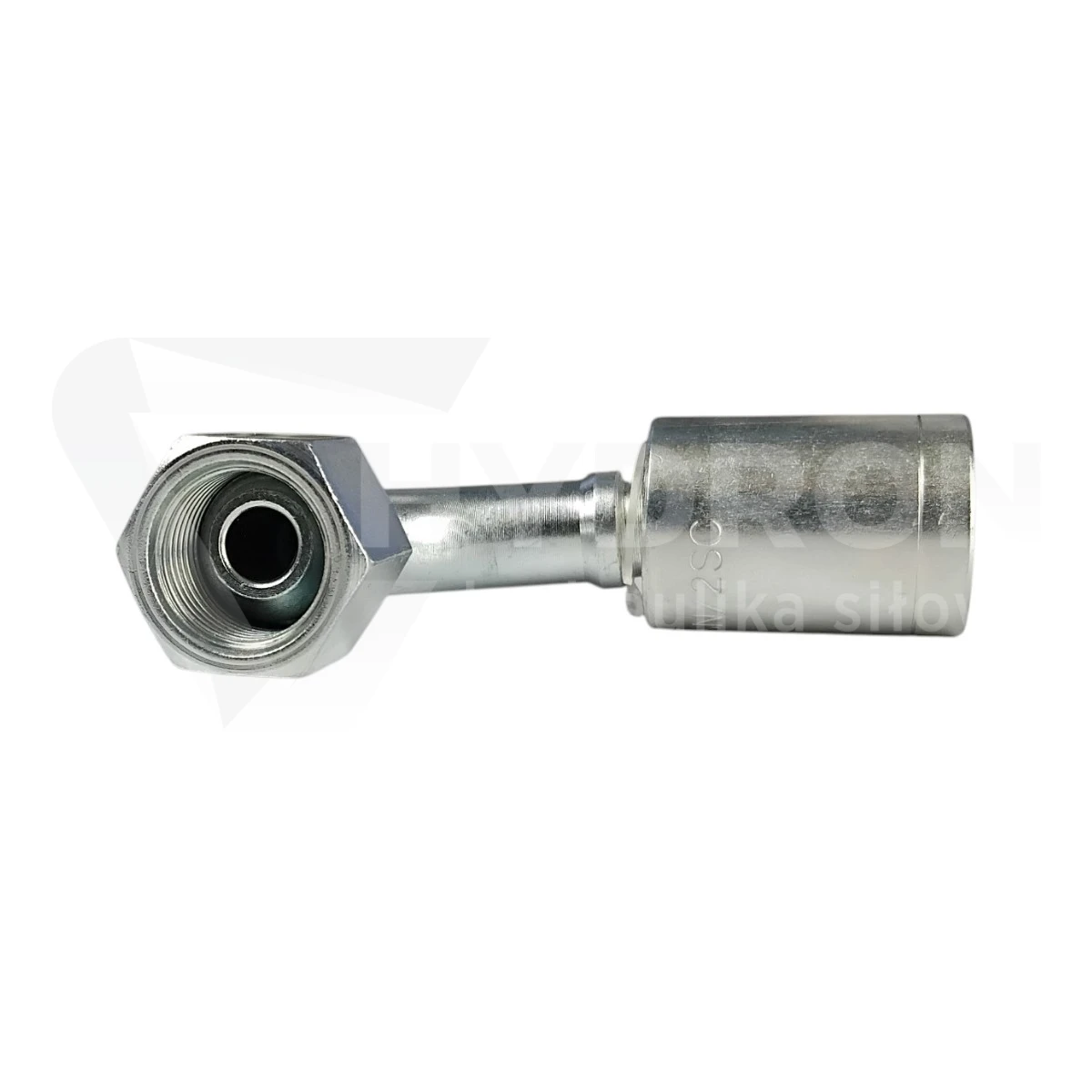

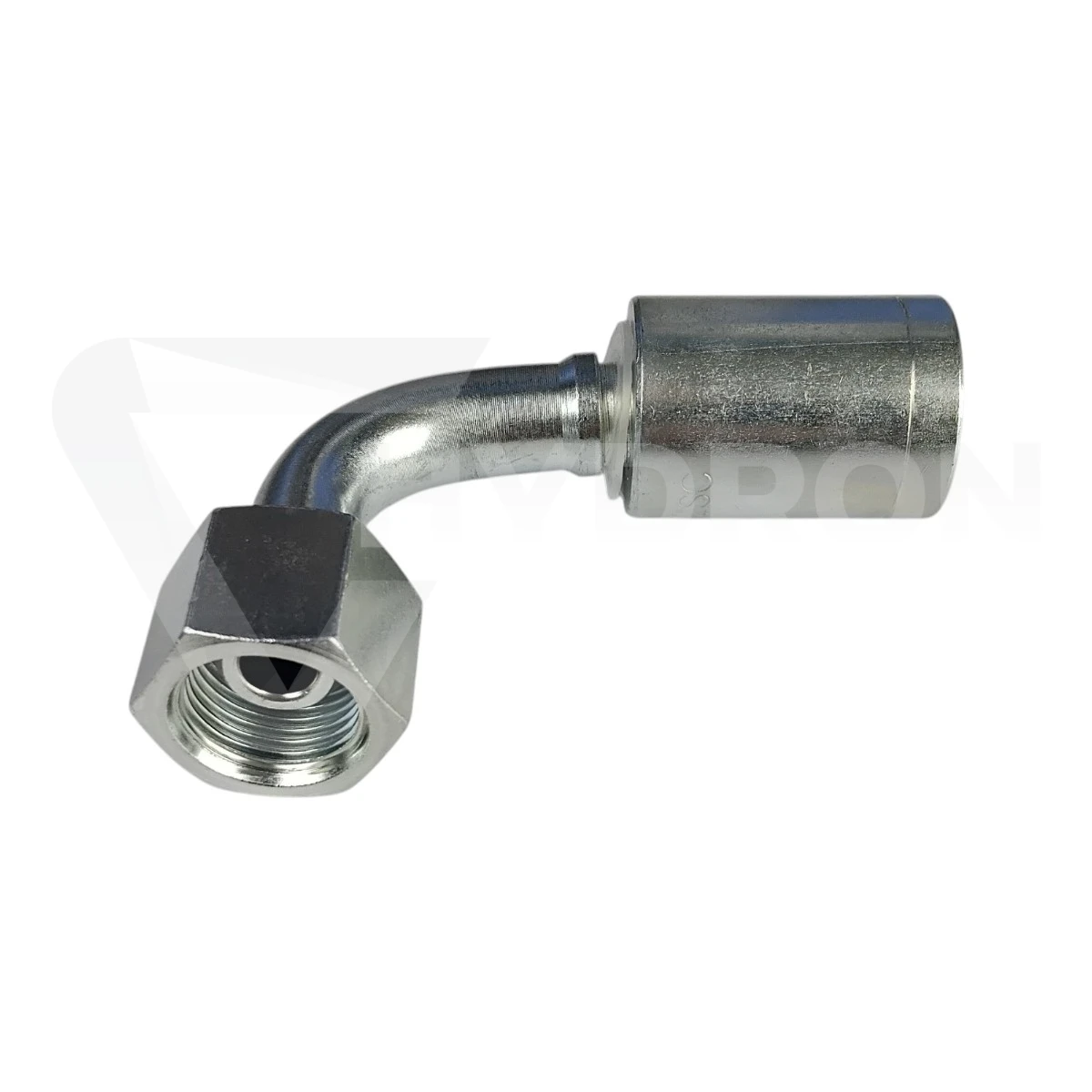

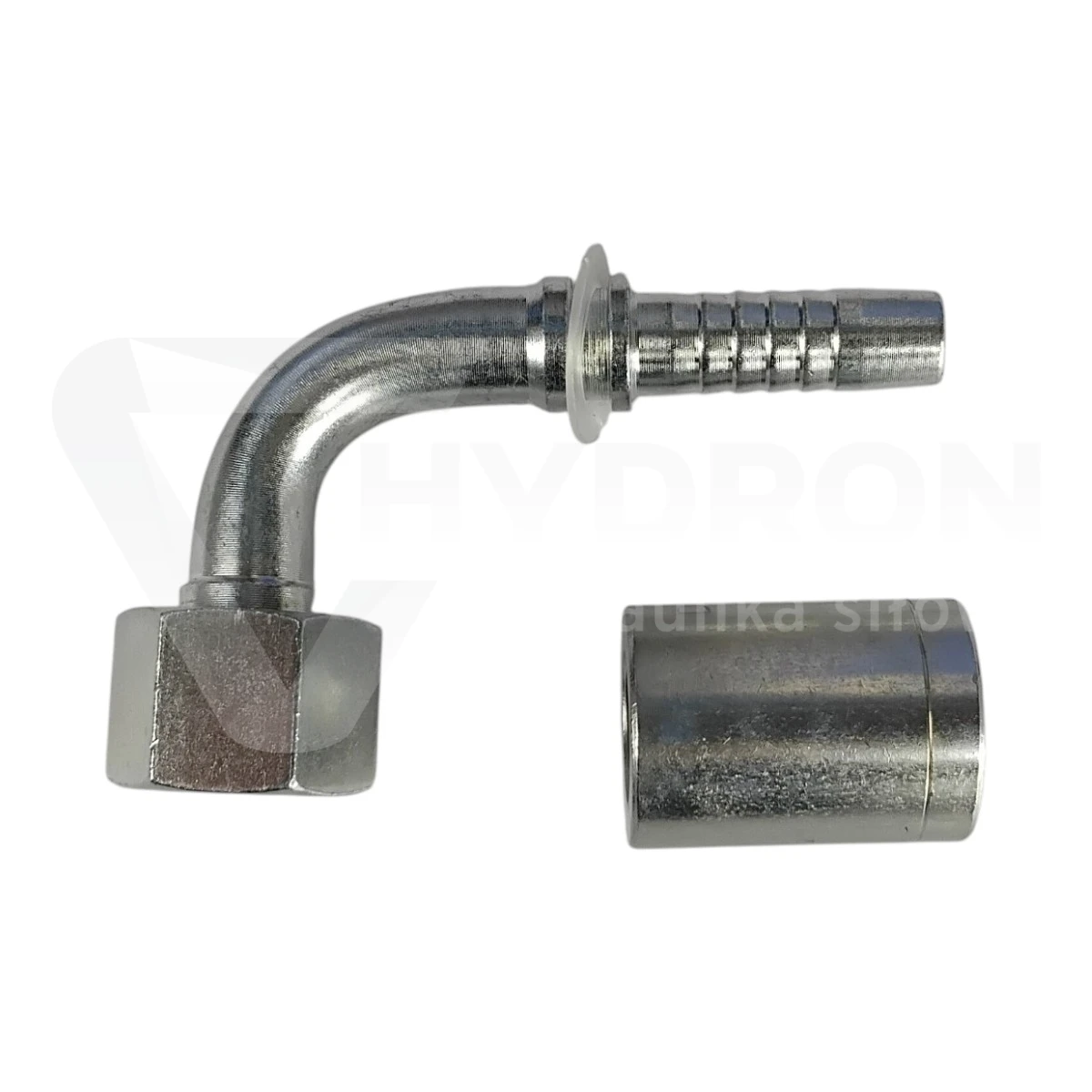

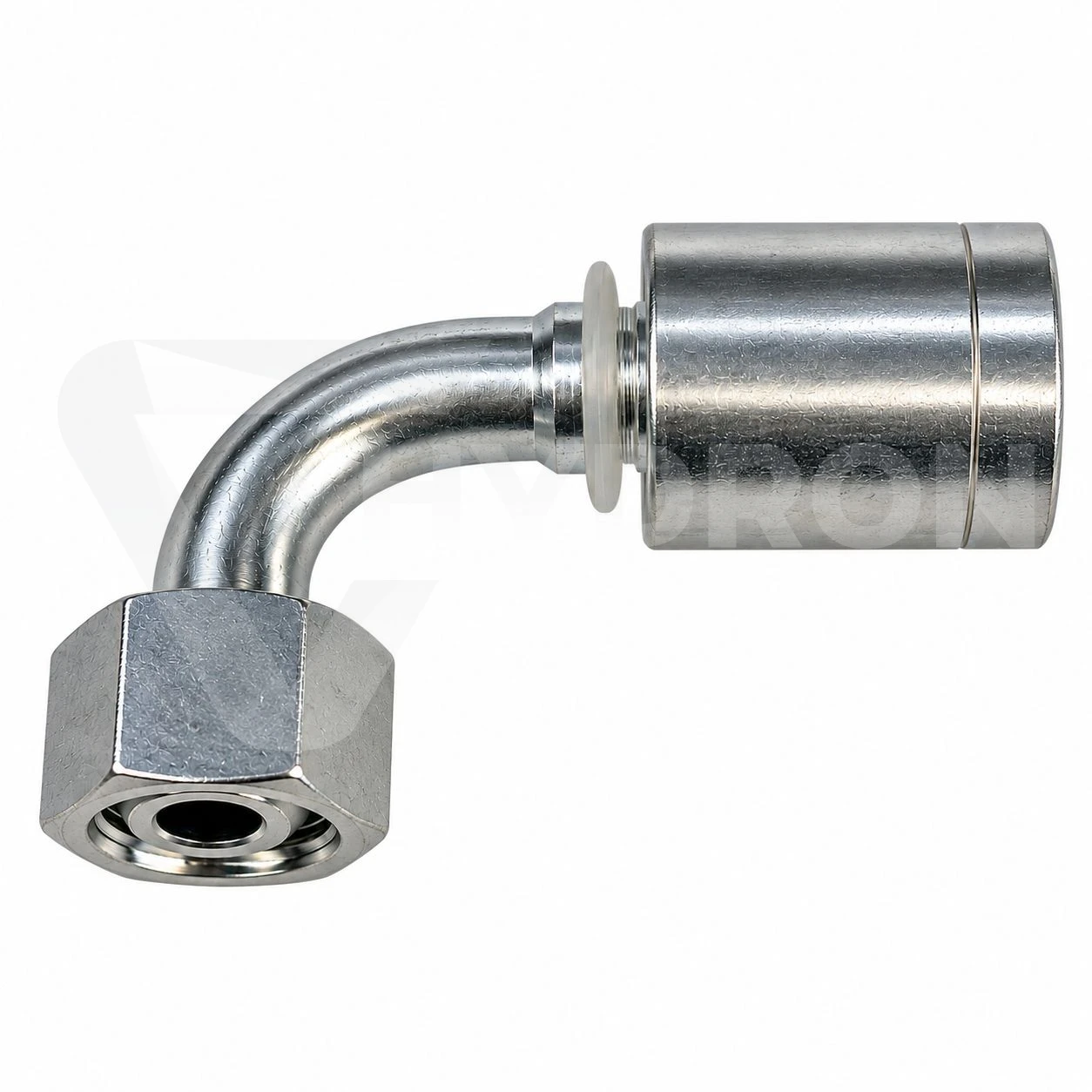

Zakucie DKR 90° C12 DN10 1/2" BSP do węży 1SN i 2SC

Zakucie DKR 90° C12 DN10 1/2" BSP to kątowe przyłącze hydrauliczne przeznaczone do wykonywania przewodów z wężami 1SN oraz 2SC w rozmiarze DN10. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP i uszczelnienie na stożku 60°. Wykonanie pod kątem 90° pozwala wygodnie zmienić kierunek prowadzenia przewodu bez stosowania dodatkowego kolanka.

Parametry techniczne zakucia DKR 90° DN10

typ: kompletne zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: węże hydrauliczne 1SN i 2SC,
gwint przyłączeniowy: G 1/2" BSP,
typ gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D końcówki: 7 mm,
wymiar E końcówki: 34 mm,
wymiar B końcówki: 35 mm,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
maksymalne ciśnienie samej końcówki: 315 bar,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zaciskanie na wężu hydraulicznym.

Zakucie przeznaczone do 1SN i kompaktowego 2SC

Ten wariant został skonfigurowany do przewodów DN10 w systemie 1SN/2SC. Wąż 1SN posiada jeden oplot stalowy, natomiast 2SC jest konstrukcją kompaktową z dwoma oplotami. HYDRON stosuje dla tych typów przewodów odpowiednio dobrane tuleje zaciskowe przeznaczone do montażu bez skórowania.

Zgodność rozmiaru DN10 nie oznacza jednak, że można użyć dowolnej tulei DN10. Średnica zewnętrzna i budowa przewodu wpływają na dobór elementów oraz końcową średnicę po zakuciu.

Gwint 1/2" BSP i obrotowa nakrętka DKR

Po stronie przyłączeniowej zastosowano gwint wewnętrzny G 1/2" BSP. Obrotowa nakrętka umożliwia dokręcenie przewodu do przyłącza maszyny bez konieczności obracania całym wężem.

Rozwiązanie jest szczególnie wygodne w zabudowanych instalacjach hydraulicznych, gdzie dostęp do przyłącza jest ograniczony, a przewód musi zostać zamontowany w ściśle określonym położeniu.

Stożek 60° odpowiada za szczelność połączenia

W końcówce DKR gwint BSP służy do skręcenia elementów, natomiast właściwe uszczelnienie odbywa się na współpracujących powierzchniach stożkowych 60°. Z tego względu nie wystarczy sprawdzić samego gwintu 1/2".

Element po drugiej stronie połączenia również musi być przystosowany do odpowiedniego sposobu uszczelnienia. Pozwala to uniknąć sytuacji, w której gwinty dają się skręcić, ale połączenie nie jest prawidłowo uszczelnione.

DN10 i 1/2" BSP nie oznaczają tego samego

DN10 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 3/8". Oznaczenie 1/2" BSP dotyczy natomiast gwintu przyłączeniowego końcówki.

W rodzinie C12 występuje również końcówka DN10 z gwintem 3/8" BSP. Dlatego przy dobieraniu zakucia trzeba zawsze sprawdzić zarówno rozmiar przewodu, jak i rzeczywisty gwint w maszynie.

Wymiary końcówki C12 DN10 1/2"

Dla wariantu DN10 z gwintem G 1/2" BSP tabela HYDRON podaje D = 7 mm, E = 34 mm oraz B = 35 mm. Parametry te mogą pomóc przy identyfikacji końcówki zdemontowanej z istniejącego przewodu.

Dla porównania wariant DN10 3/8" BSP posiada tę samą wartość D = 7 mm, ale inny wymiar E = 42 mm. Samo DN10 nie pozwala więc jednoznacznie określić wersji końcówki.

315 bar dotyczy końcówki, nie całego przewodu

HYDRON podaje dla bazowej końcówki DKR 90° DN10 1/2" maksymalne ciśnienie 315 bar. Nie należy jednak automatycznie przyjmować tej wartości jako dopuszczalnego ciśnienia kompletnego zakutego przewodu.

Parametry gotowego przewodu zależą również od zastosowanego węża 1SN lub 2SC, tulei, technologii zakuwania oraz pozostałych elementów przyłączeniowych. Dopuszczalne ciśnienie całego zestawu wyznacza jego najsłabszy element.

Kiedy końcówka 90° jest dobrym wyborem?

Zakucie kątowe stosuje się między innymi przy rozdzielaczach, siłownikach, pompach, silnikach hydraulicznych i blokach zaworowych, gdy przewód powinien zmienić kierunek bezpośrednio przy porcie.

Pozwala to ograniczyć zbyt ciasne zaginanie węża za końcówką i może wyeliminować konieczność stosowania dodatkowego adaptera kątowego.

Ustawienie kolanka przed wykonaniem zakucia

Przed zaciśnięciem tulei należy ustalić właściwy kierunek końcówki 90°. Jest to szczególnie istotne, gdy również na drugim końcu przewodu znajduje się kolanko.

Nieprawidłowe ustawienie końcówek może prowadzić do skręcania przewodu po zamontowaniu, powstawania naprężeń przy zakuciach albo kolizji z konstrukcją maszyny.

Najczęstsze błędy przy doborze

Przy tym produkcie należy przede wszystkim uważać na pomylenie DN10 z rozmiarem gwintu, zamianę 1/2" BSP na 3/8" BSP, zastosowanie elementu z innym sposobem uszczelnienia oraz użycie tulei przeznaczonej do innego typu węża.

Parametry zaciskania powinny zawsze pochodzić z danych odpowiednich dla konkretnej kombinacji węża, tulei i końcówki. Nie należy kopiować ustawień zakuwarki z innego przewodu DN10 bez sprawdzenia jego konstrukcji.

Końcówki DKR i przewody hydrauliczne HYDRON

Inne rozmiary znajdziesz w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem właściwego typu węża, końcówek, tulei oraz konfiguracji przyłączy.

Najczęstsze pytania

Do jakich węży przeznaczone jest zakucie?

Wariant jest przeznaczony do przewodów hydraulicznych DN10 w systemie 1SN/2SC.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP.

Jak uszczelniana jest końcówka DKR?

Uszczelnienie odbywa się na współpracujących powierzchniach stożkowych 60°.

Jakie są wymiary C12 DN10 1/2"?

Dla tego wariantu końcówki wartości wynoszą D = 7 mm, E = 34 mm oraz B = 35 mm.

Czy można zastosować parametry zakuwania z wersji 2SN?

Nie należy robić tego automatycznie. Ten produkt jest przeznaczony do systemu 1SN/2SC, dlatego parametry zacisku powinny odpowiadać konkretnemu wężowi i tulei zastosowanej w tym zestawie.
