Zakucie DKR 90° C12 16 3/4" /2SN

Przejdź do sekcji Opinie

30,05 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Zakucie DKR 90° C12 DN16 3/4" BSP do węża 2SN

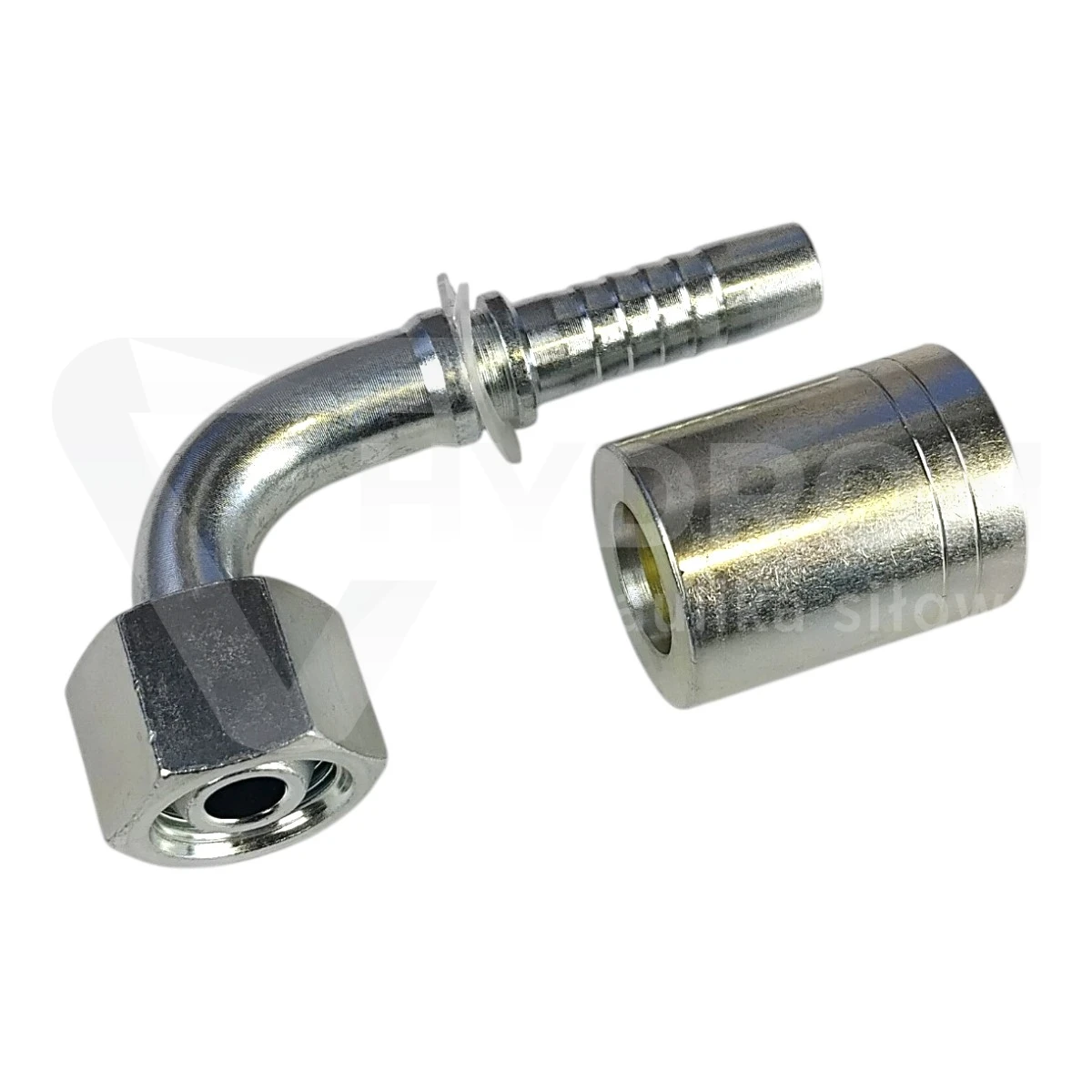

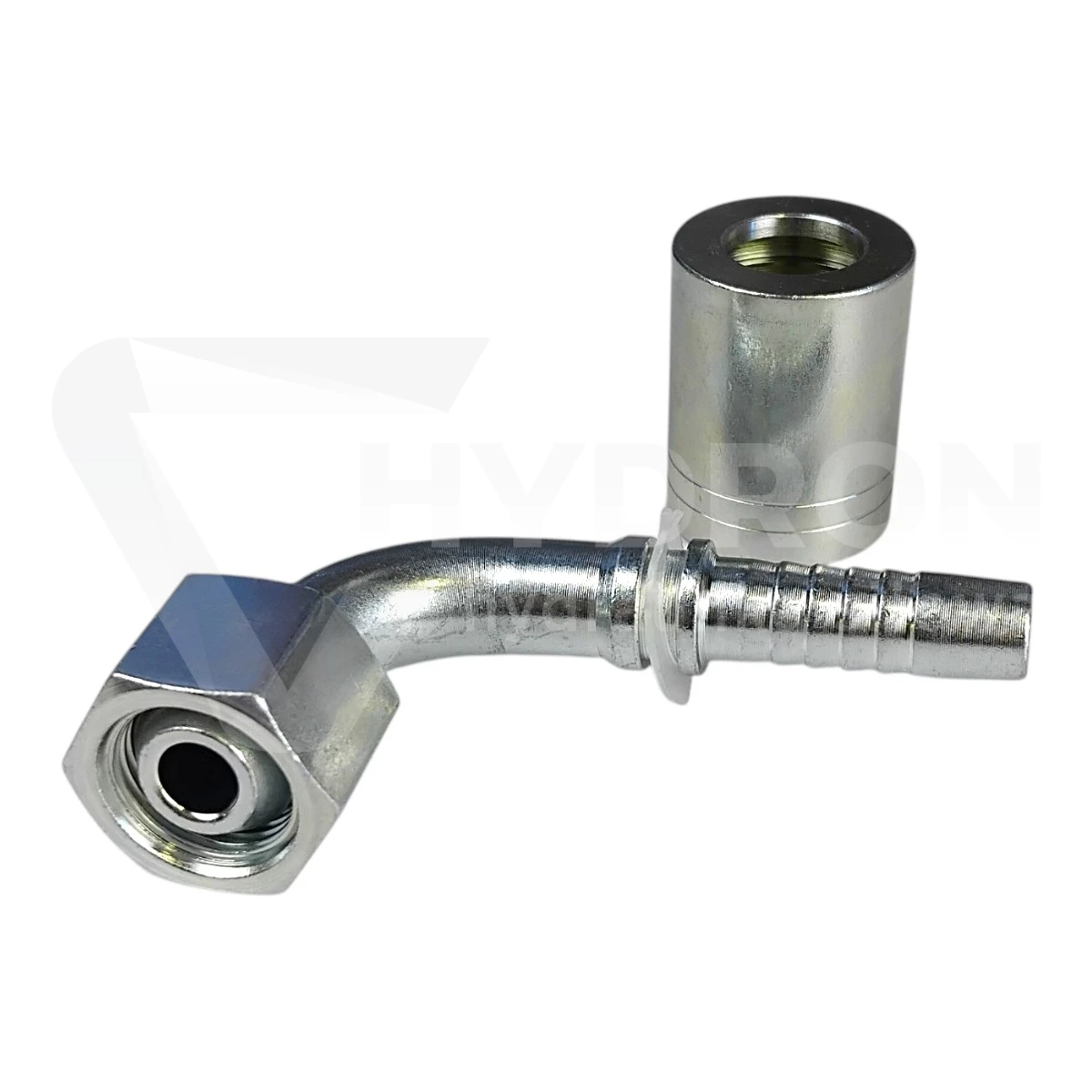

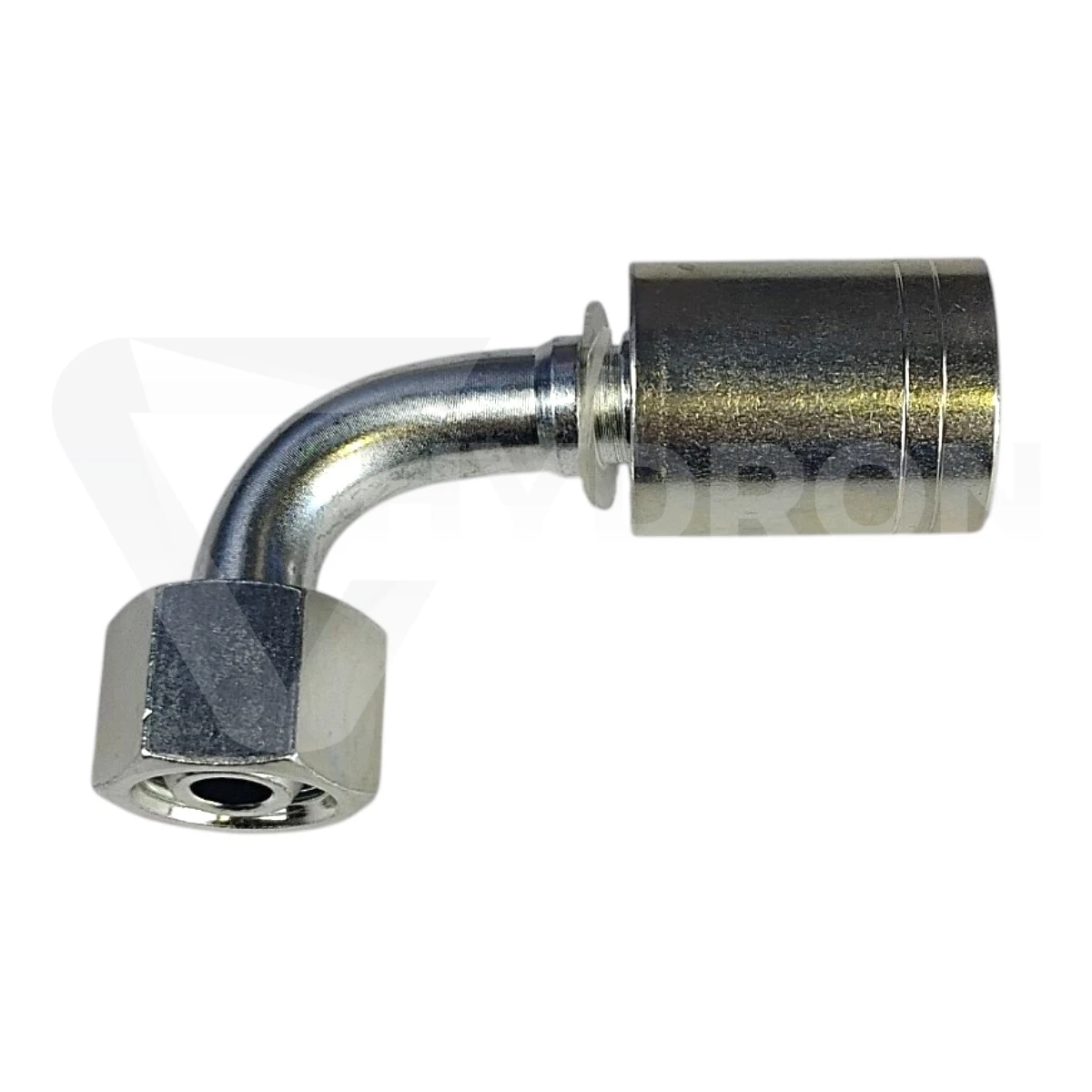

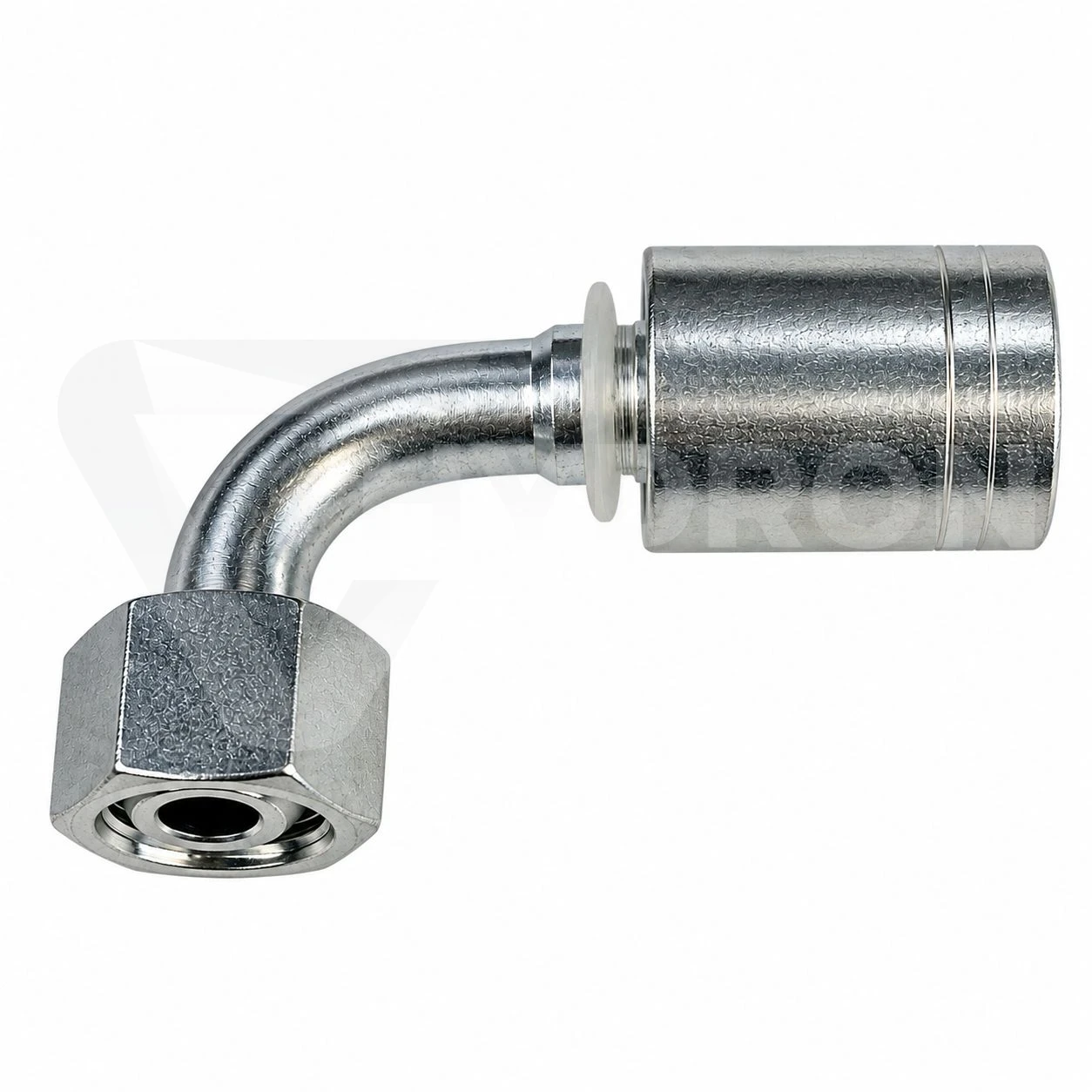

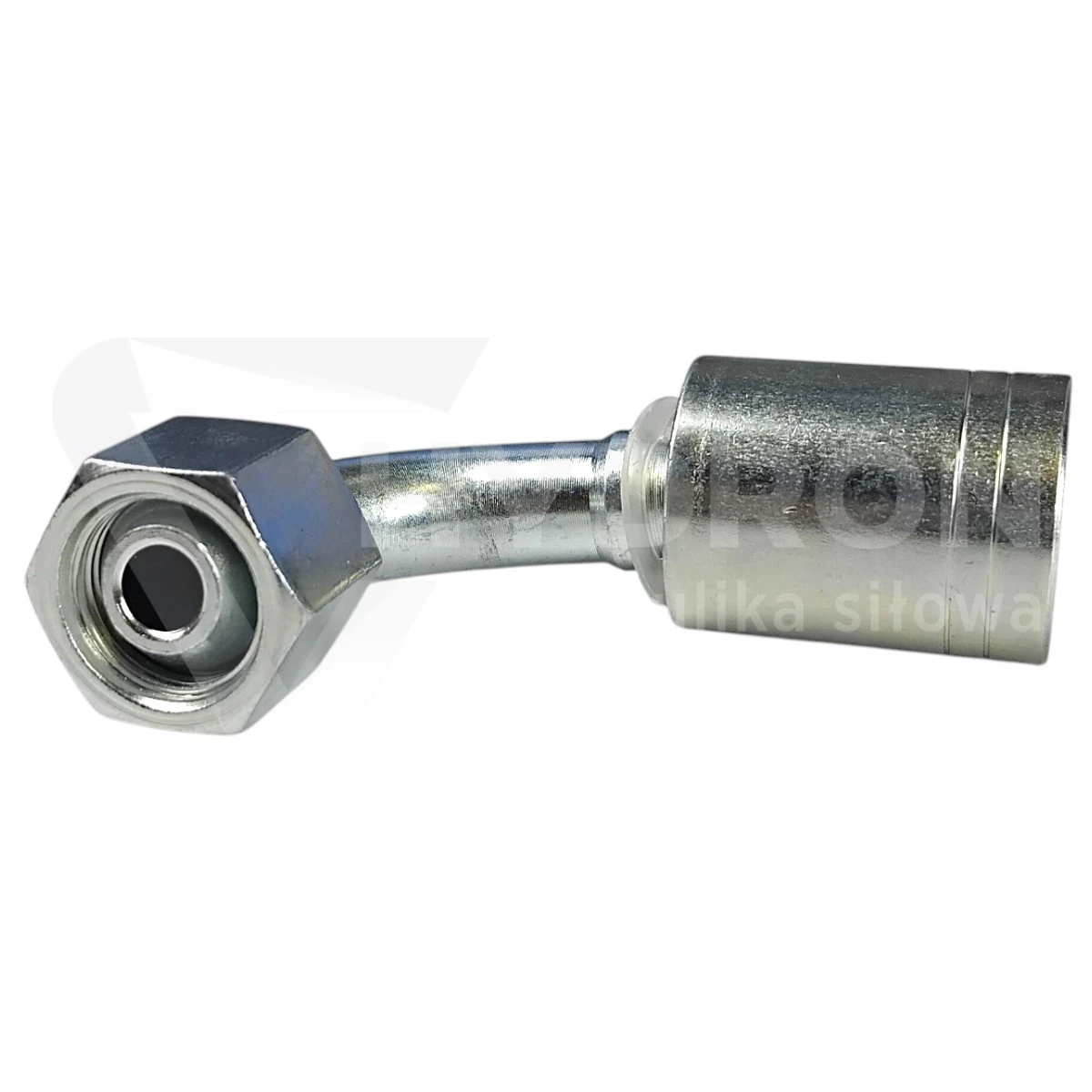

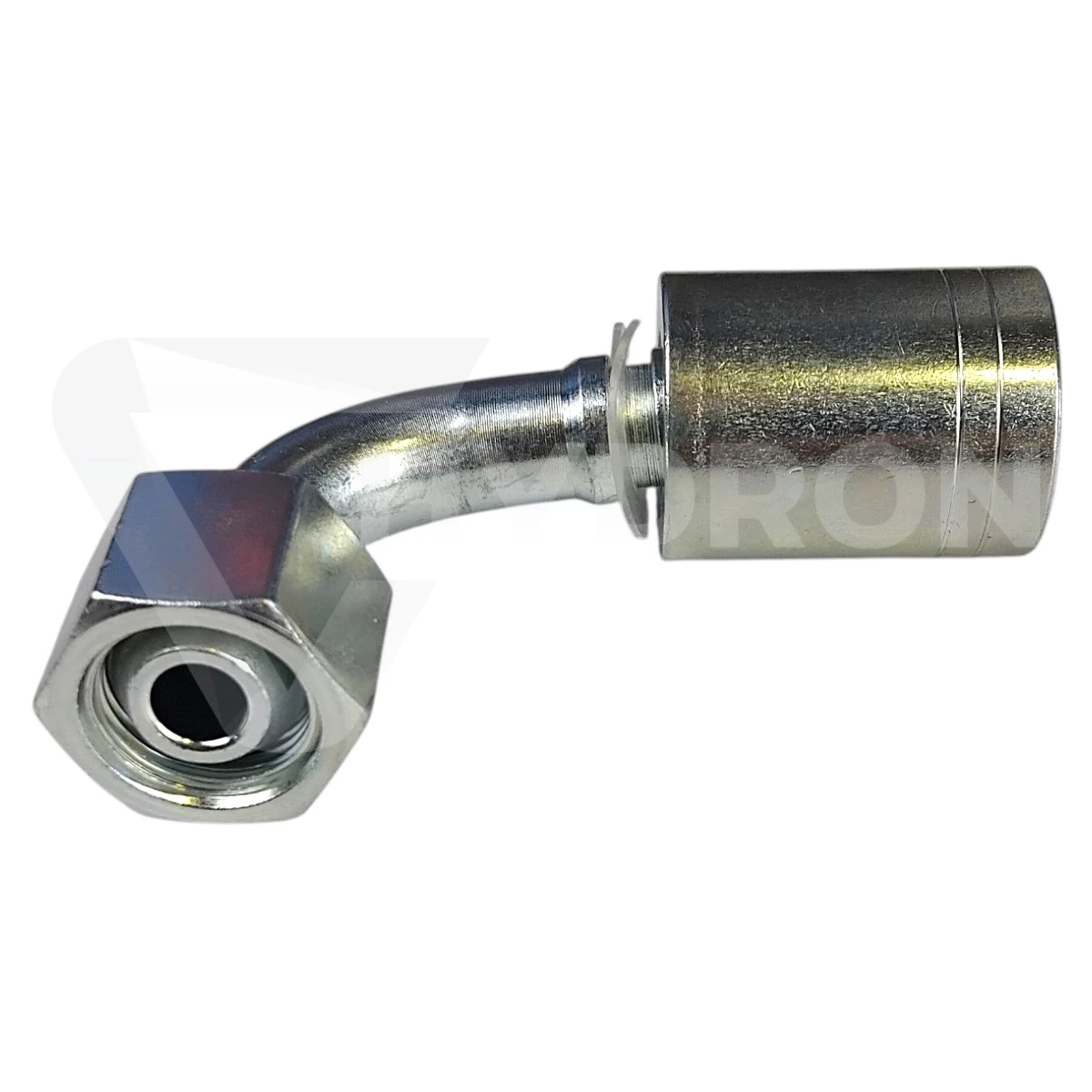

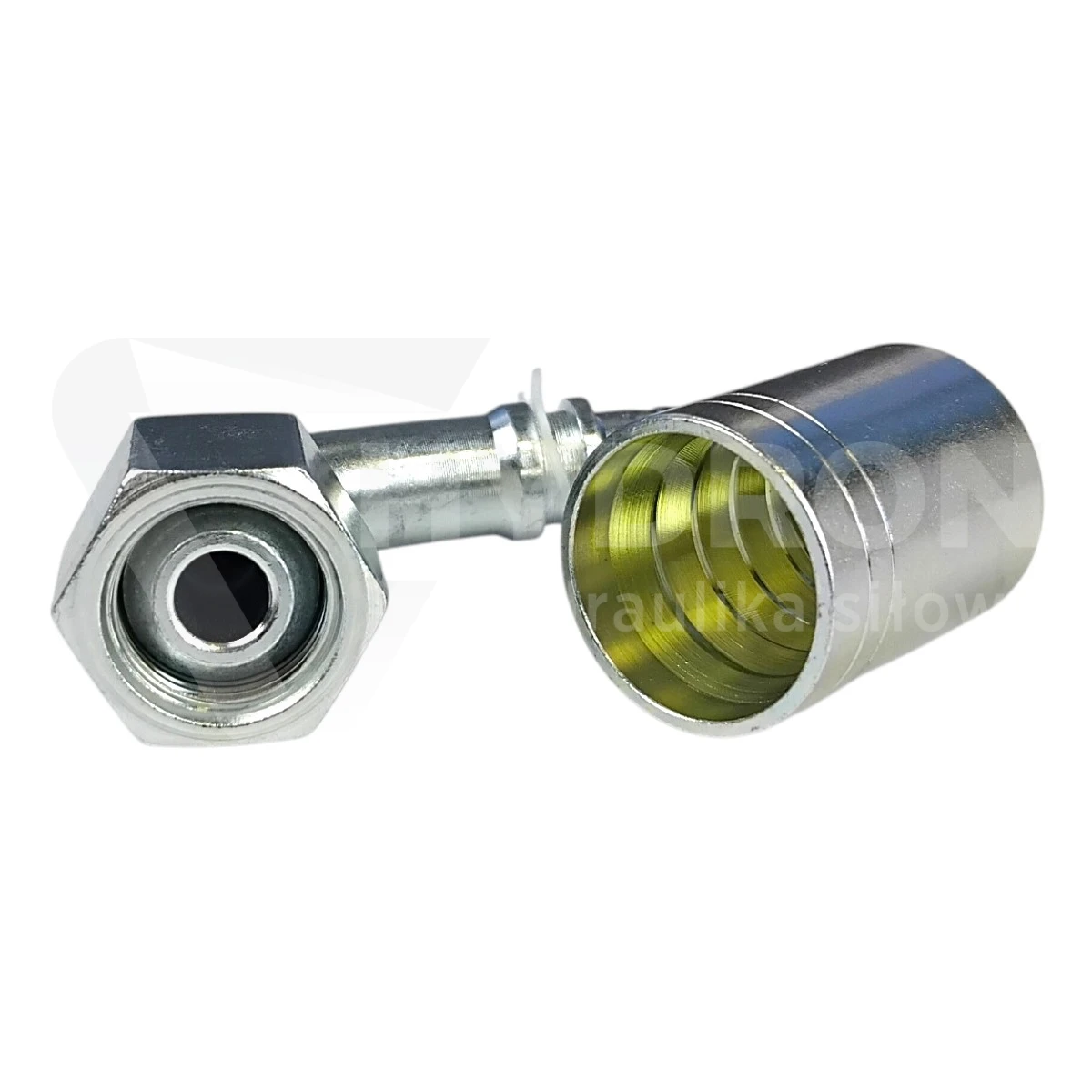

Zakucie DKR 90° C12 DN16 3/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz powierzchnię uszczelniającą na stożku 60°. Konstrukcja 90° pozwala zmienić kierunek prowadzenia przewodu bez stosowania dodatkowego kolanka, co ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90°

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie: C12,
kąt: 90°,
rozmiar przewodu: DN16,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
uszczelnienie: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 12,5 mm,
wymiar E: 52 mm,
wymiar B: 55 mm,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem wewnętrznym 3/4" BSP

Końcówka DKR wykorzystuje obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie jest to G 3/4", przeznaczony do połączenia z odpowiednim gwintem zewnętrznym oraz powierzchnią uszczelniającą zgodną ze stożkiem 60°.

Obrotowa nakrętka jest szczególnie praktyczna podczas montażu gotowego przewodu, ponieważ umożliwia dokręcenie połączenia bez obracania całym wężem. Ogranicza to ryzyko skręcenia przewodu i powstawania niepotrzebnych naprężeń.

DN16 nie określa rozmiaru gwintu

DN16 odnosi się do strony przewodowej końcówki, natomiast 3/4" BSP określa przyłącze gwintowane. Parametry te należy sprawdzać niezależnie.

Jest to szczególnie ważne w przypadku tej rodziny końcówek, ponieważ dla DN16 występuje również wariant z gwintem G 5/8" BSP. Dobór wyłącznie na podstawie średnicy przewodu może więc prowadzić do zamówienia niewłaściwej końcówki.

Stożek 60° i prawidłowe uszczelnienie

W końcówkach DKR szczelność połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych 60°. Gwint służy przede wszystkim do dociśnięcia elementów.

Dlatego samo dopasowanie gwintu 3/4" BSP nie gwarantuje prawidłowego połączenia. Przed montażem należy również sprawdzić typ powierzchni uszczelniającej elementu współpracującego.

Wymiary C12 DN16 3/4"

Dla wariantu C12 DN16 z gwintem G 3/4" BSP tabela HYDRON podaje wymiar D równy 12,5 mm, E równy 52 mm oraz B równy 55 mm. Dane te ułatwiają identyfikację końcówki oraz sprawdzenie, czy kolanko zmieści się w dostępnej przestrzeni montażowej.

Dla porównania wariant DN16 z gwintem 5/8" BSP ma wymiar E równy 60 mm. Jest to kolejny powód, aby przy wymianie końcówki zwracać uwagę nie tylko na DN, ale również na dokładny gwint i geometrię elementu.

Gdzie sprawdzi się końcówka kątowa 90°?

Zakucie 90° jest przydatne przy rozdzielaczach, pompach, siłownikach, silnikach hydraulicznych i blokach zaworowych, gdzie przewód musi zmienić kierunek bezpośrednio przy porcie.

Prawidłowo dobrana końcówka kątowa może zapobiec zbyt ciasnemu zaginaniu węża bezpośrednio za zakuciem oraz ograniczyć konieczność stosowania dodatkowego adaptera kolankowego.

Dobór do węża 2SN DN16

Zakucie jest przeznaczone do węża hydraulicznego 2SN w rozmiarze DN16. Tuleję oraz parametry zaciskania należy dobrać do konkretnej konstrukcji przewodu.

Nie należy stosować automatycznie parametrów zakuwania z węża 1SN, 1SC, 2SC lub innego typu tylko dlatego, że posiada taki sam nominalny rozmiar DN16. Różnice w budowie i średnicy zewnętrznej mogą wymagać innych ustawień zakuwarki.

Ustawienie końcówki przed zakuciem

Przy końcówkach 90° ważne jest ustalenie właściwego kierunku kolanka przed wykonaniem ostatecznego zakucia. Ma to szczególne znaczenie wtedy, gdy również na drugim końcu przewodu znajduje się końcówka kątowa.

Nieprawidłowe ustawienie może powodować skręcanie przewodu po montażu albo kolizję z innymi elementami maszyny.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest pomylenie wariantu DN16 3/4" BSP z DN16 5/8" BSP. Należy również potwierdzić standard BSP, stożek 60° i przeznaczenie do przewodu 2SN.

Warto porównać również wymiary istniejącej końcówki. W przypadku tego wariantu szczególnie charakterystyczny jest wymiar E = 52 mm.
