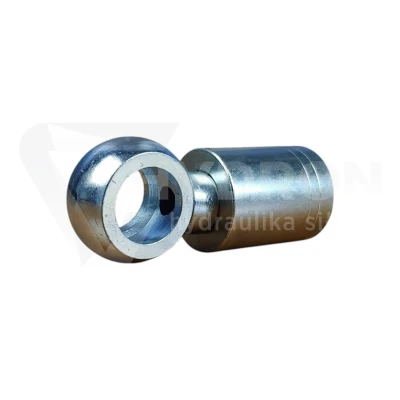

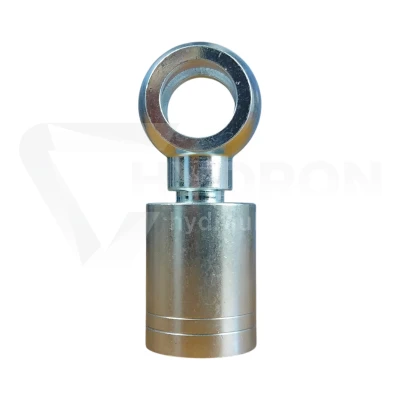

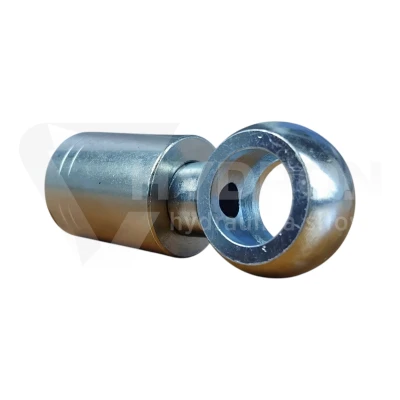

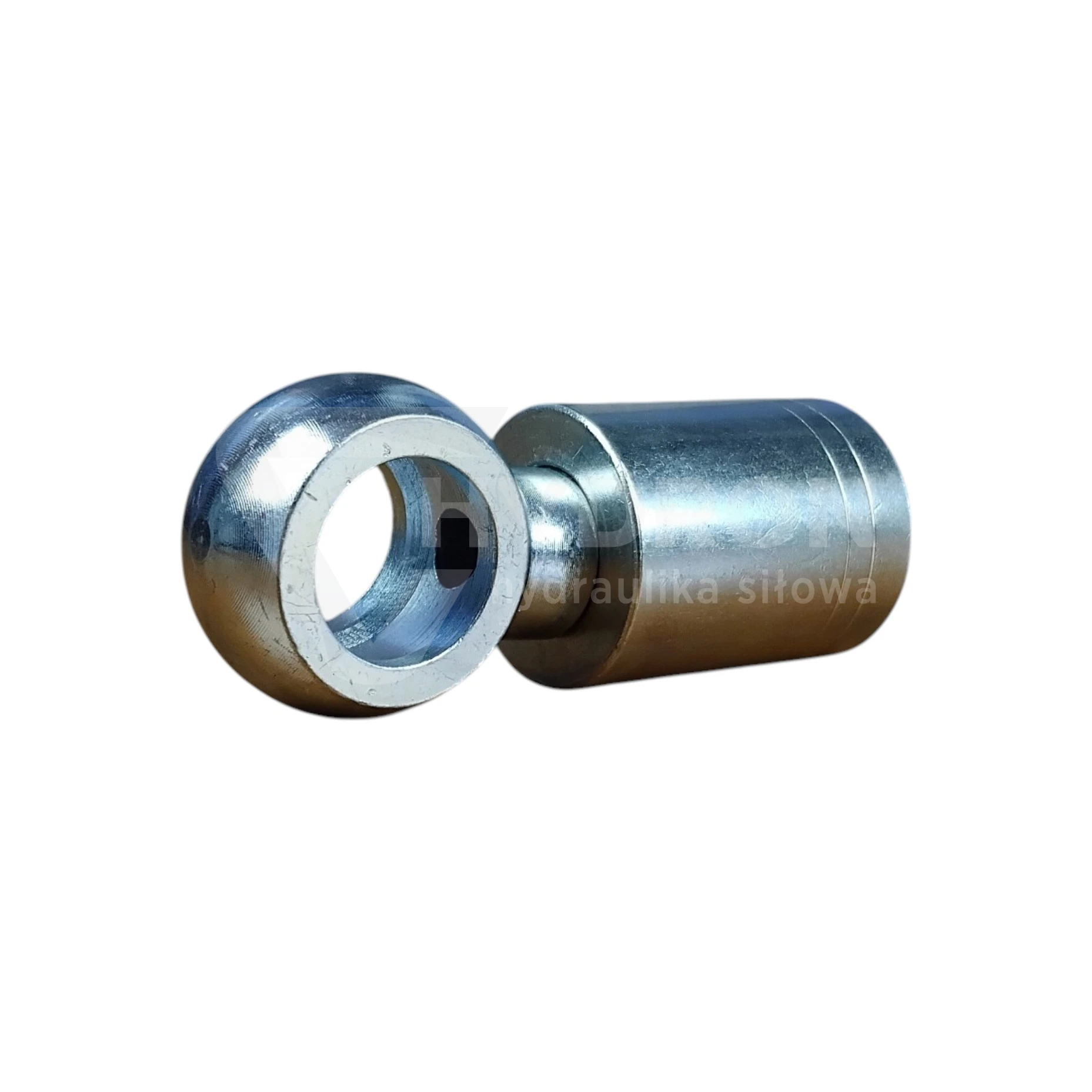

Zakucie końcówka oczkowa C01 8 3/8/2SN

Przejdź do sekcji Opinie

18,03 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

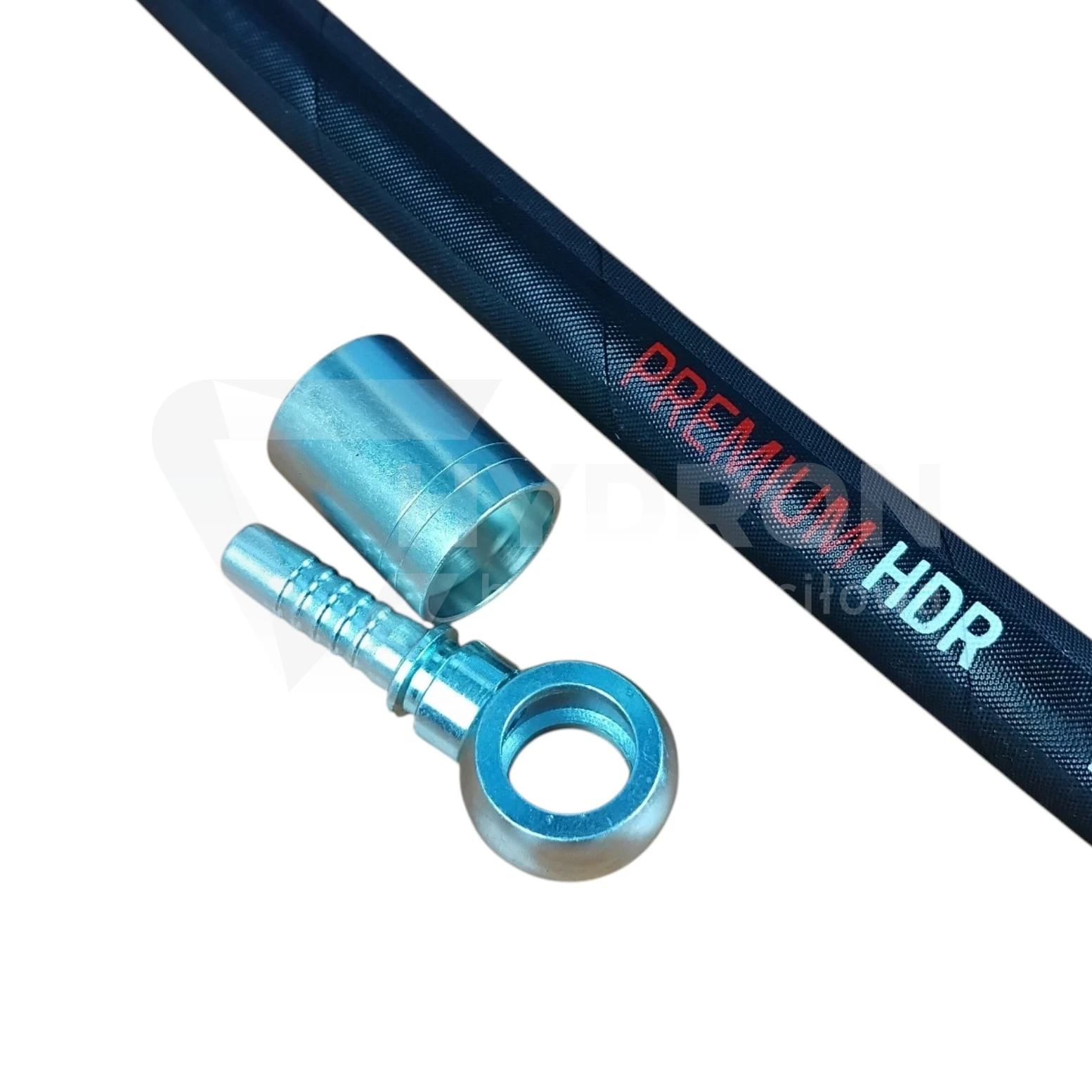

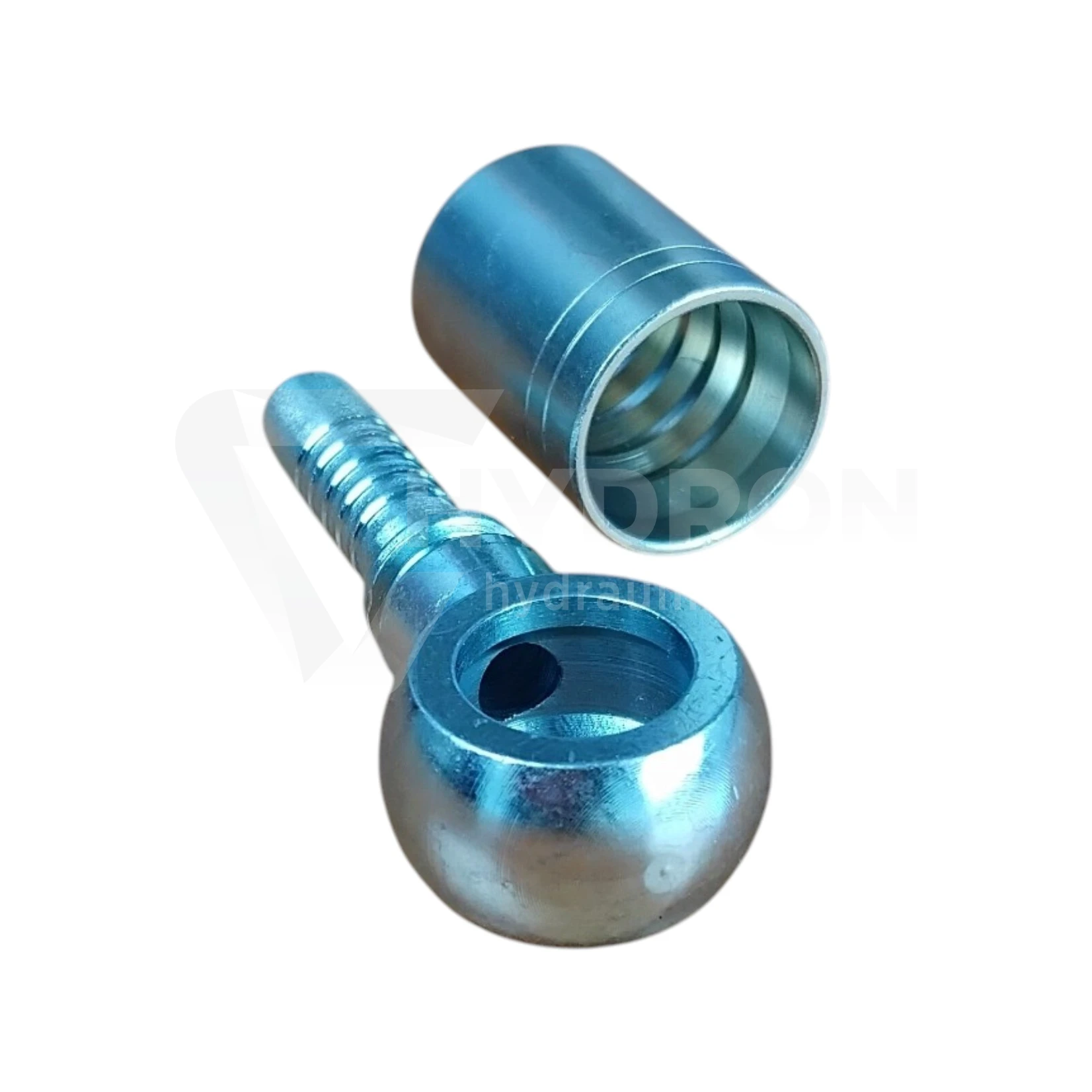

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Rozmiar oczka 3/8"
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

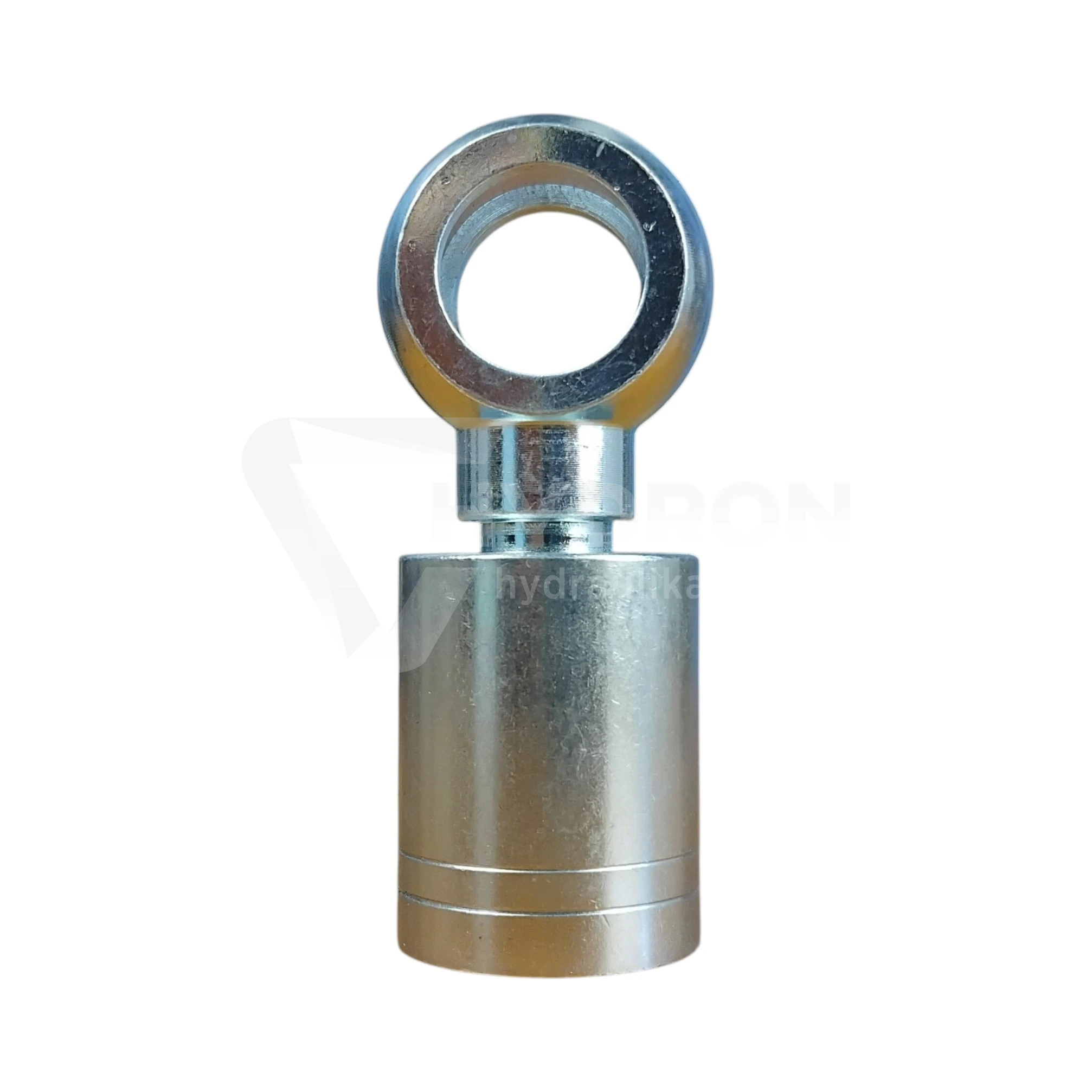

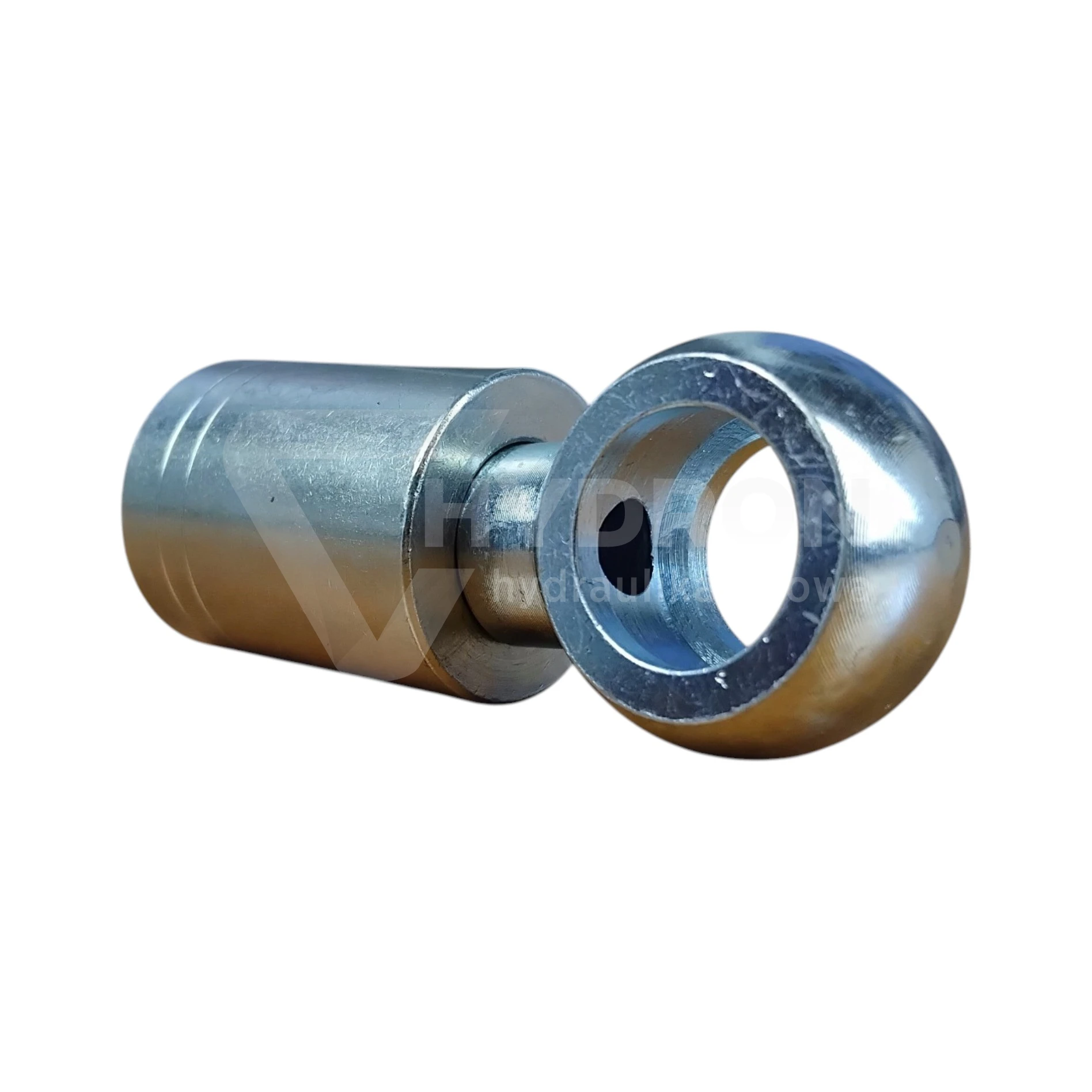

Zakucie oczkowe C01 DN08 3/8" BSP do węża 2SN

Zakucie oczkowe C01 DN08 3/8" BSP to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN08. Konstrukcja oczkowa pozwala poprowadzić przewód blisko korpusu elementu hydraulicznego i wykonać zwarte połączenie na śrubę przelotową, co jest szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej.

Parametry techniczne

typ końcówki: C01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
rozmiar przyłącza oczkowego: 3/8",
standard przyłącza: BSP,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

C01 3/8" BSP – końcówka oczkowa w systemie calowym

Seria C01 obejmuje końcówki oczkowe przeznaczone do połączeń calowych. W tym wariancie rozmiar przyłącza wynosi 3/8" BSP, natomiast DN08 określa stronę przeznaczoną do zakucia na wężu.

Przy doborze trzeba więc sprawdzić dwa niezależne parametry: wielkość przewodu oraz rozmiar przyłącza oczkowego.

DN08 – do przewodu 5/16"

DN08 odpowiada przewodowi hydraulicznemu w rozmiarze 5/16". To parametr strony wężowej końcówki i nie powinien być utożsamiany z oznaczeniem 3/8" występującym po stronie przyłącza.

Takie rozróżnienie jest ważne szczególnie przy odtwarzaniu starego przewodu, ponieważ podobne wizualnie końcówki mogą mieć ten sam rozmiar węża, ale inne przyłącze oczkowe.

Do węża 2SN

Ten wariant jest przeznaczony do zakuwania na wężu 2SN. Przy wykonywaniu przewodu należy zastosować tuleję odpowiednią do konstrukcji 2SN oraz parametry zacisku zgodne z konkretnym systemem węża i końcówki.

Nie należy przenosić ustawień zakuwania z węży 1SN lub 2SC tylko dlatego, że mają ten sam rozmiar DN08.

Dlaczego końcówka BANJO ułatwia montaż?

Połączenie oczkowe pozwala prowadzić przewód wzdłuż powierzchni siłownika, pompy, rozdzielacza lub bloku hydraulicznego. Dzięki temu łatwiej zmieścić przewód w zwartej zabudowie i ograniczyć konieczność wykonywania ciasnego łuku tuż za zakuciem.

To szczególnie praktyczne w maszynach mobilnych, gdzie przewody często przebiegają w pobliżu ramy lub innych elementów konstrukcyjnych.

3/8" BSP – nie mylić z NPT lub UNF

Rozmiar 3/8" może występować w różnych standardach. BSP, NPT i UNF nie są tym samym systemem, dlatego przy doborze nie wystarczy porównać samego oznaczenia calowego.

Przed zakupem warto potwierdzić standard przyłącza w maszynie lub porównać nową końcówkę ze starym elementem.
