Zakucie DKR 90° C12 25 1" / 2ST/4SP

Przejdź do sekcji Opinie

58,04 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki końcówka kątowa 90°
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Maksymalne ciśnienie końcówki nie podano
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 4SP

Opis

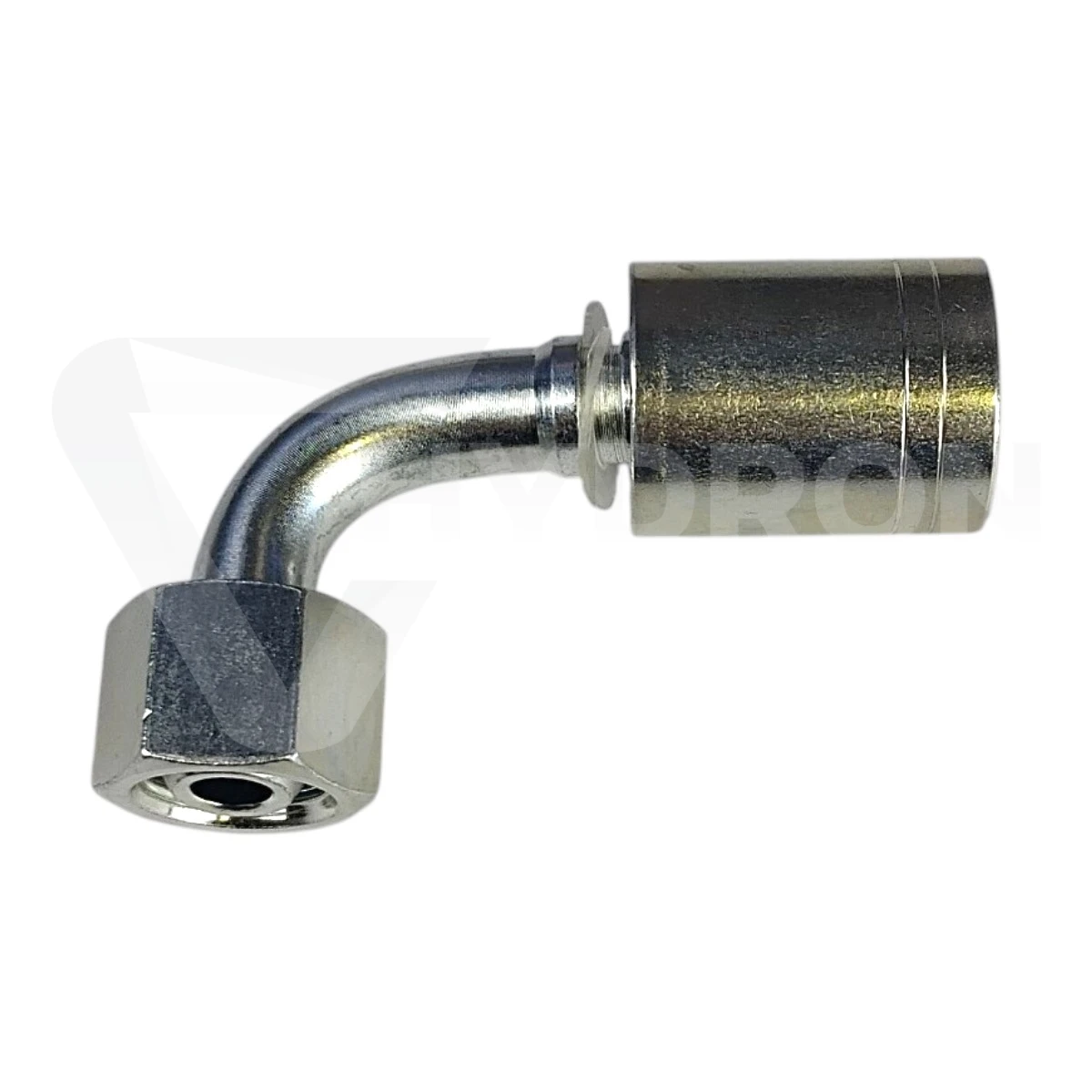

Zakucie DKR 90° C12 DN25 1" BSP 2ST/4SP

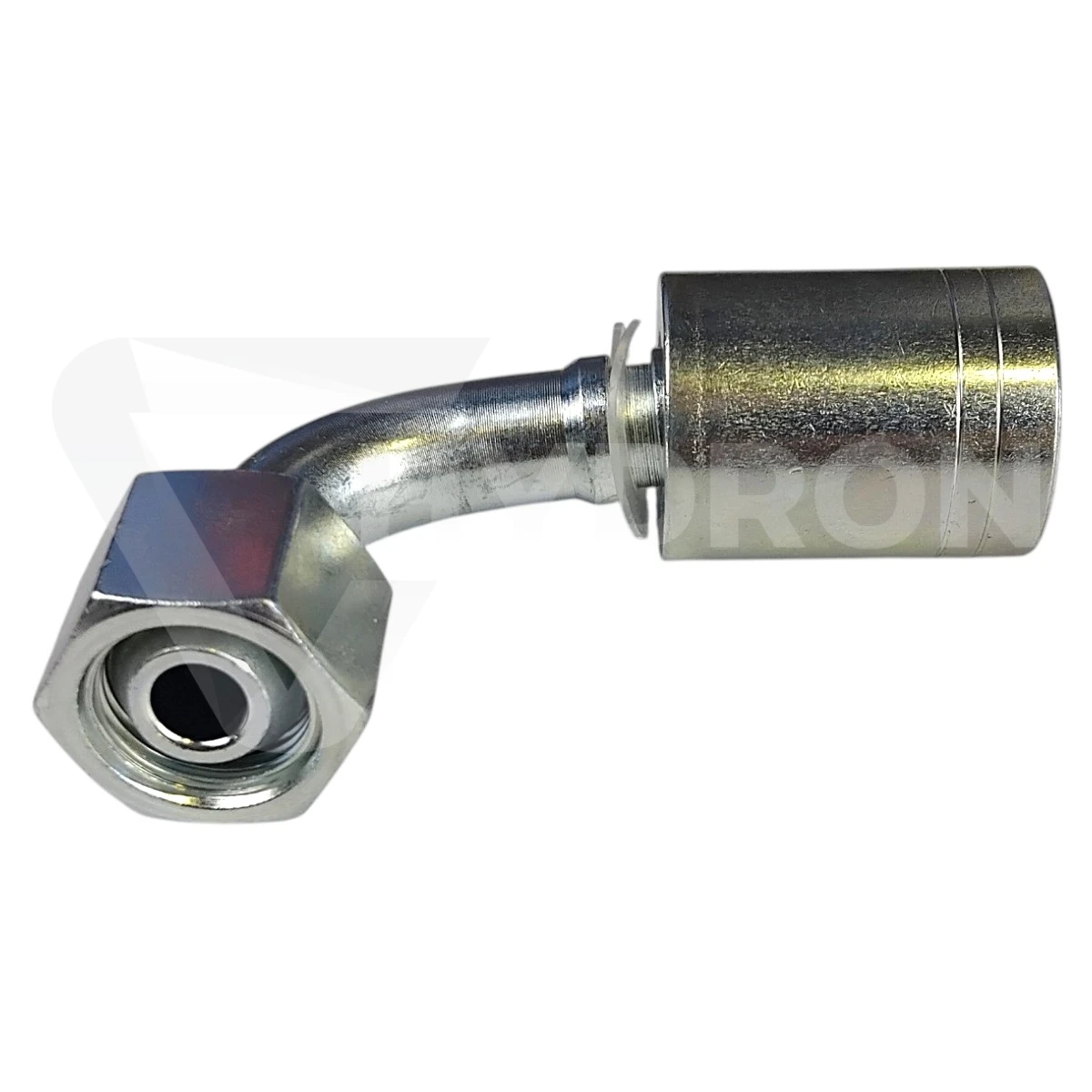

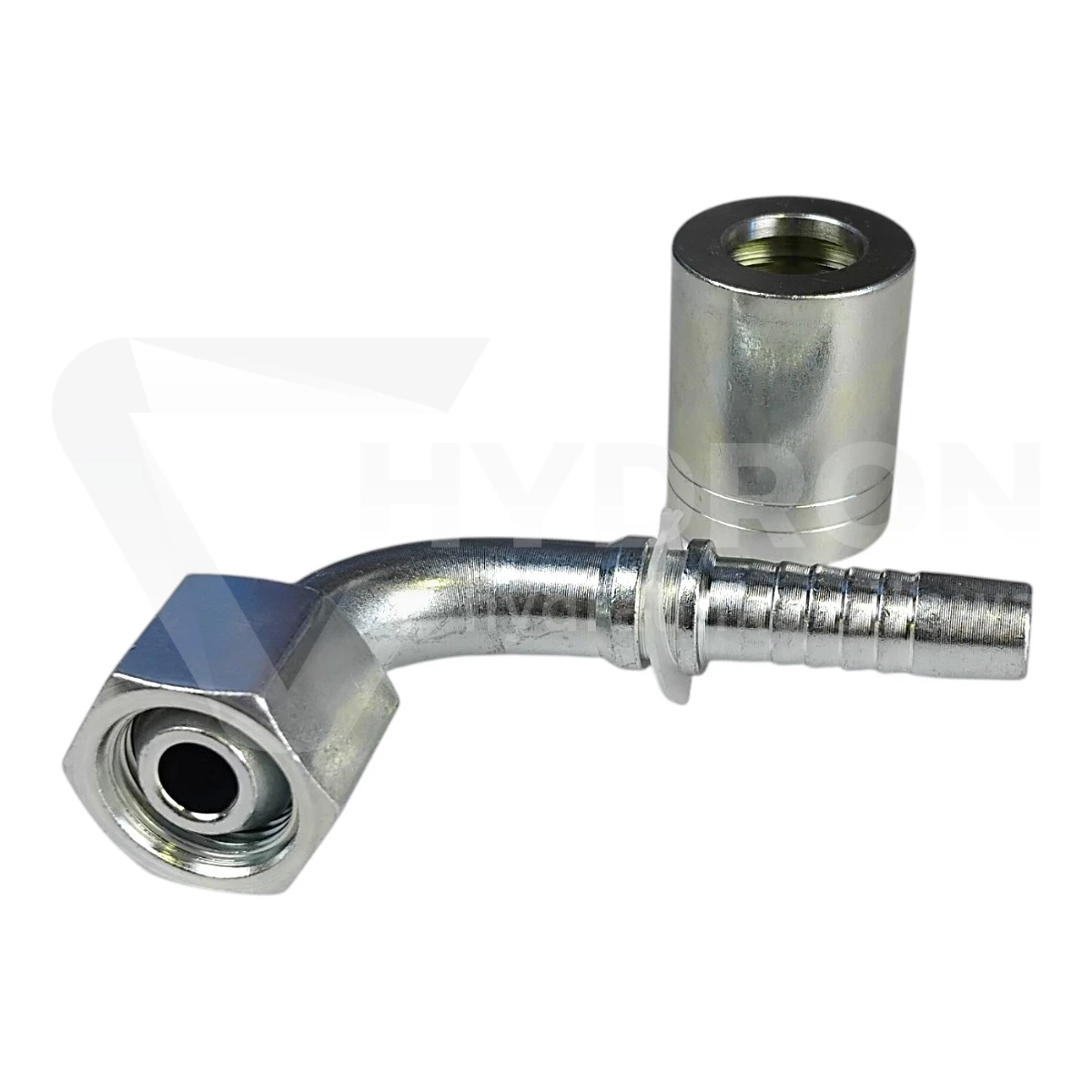

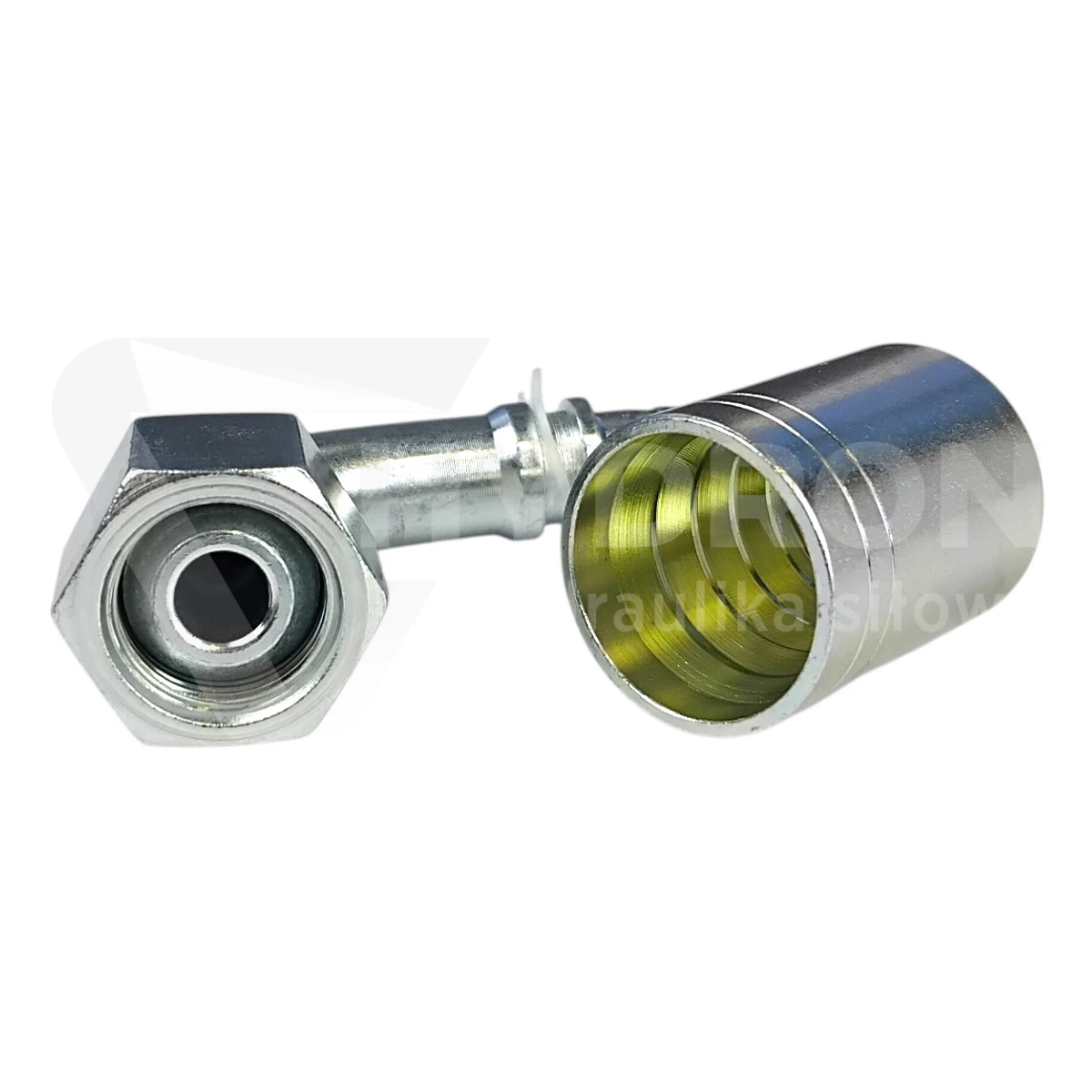

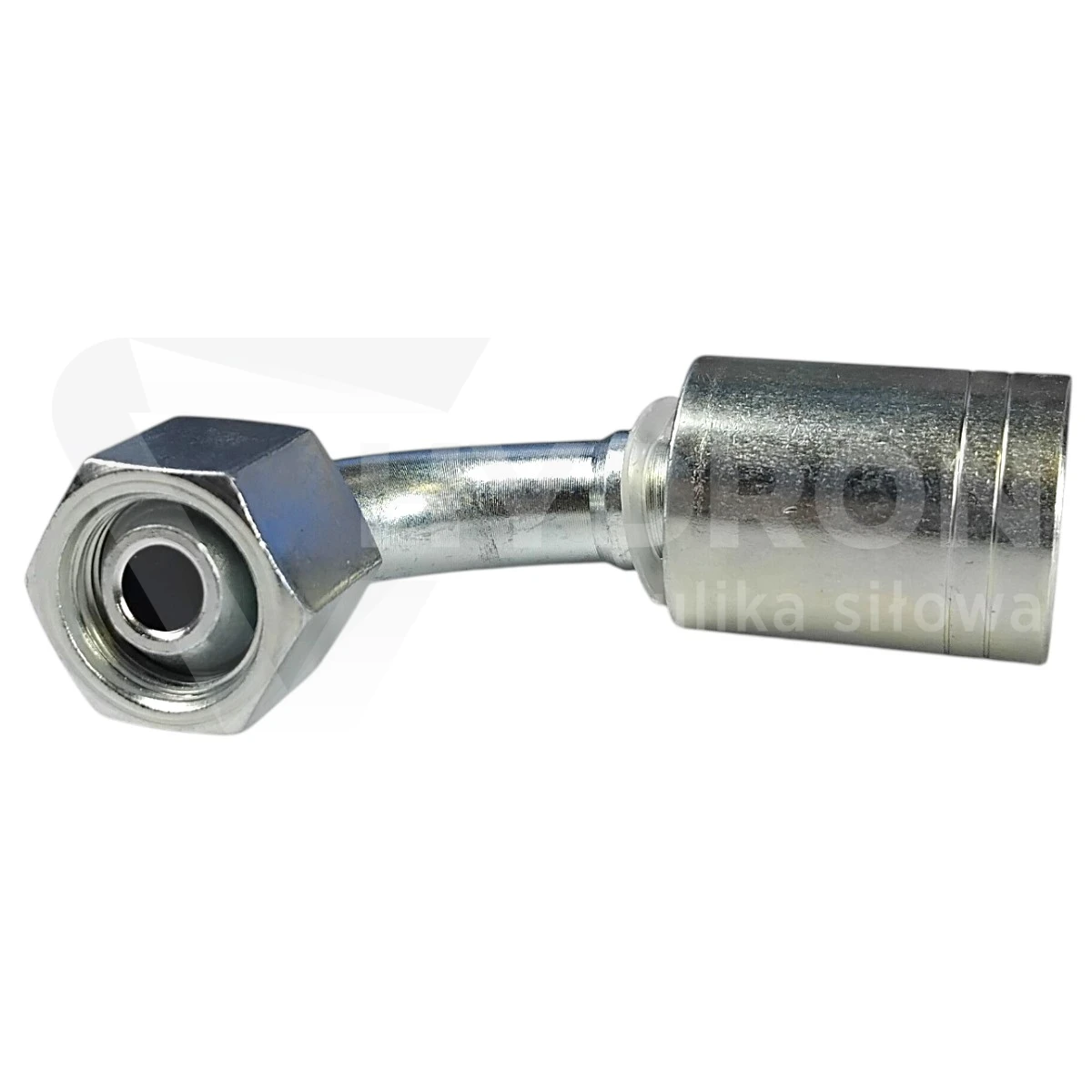

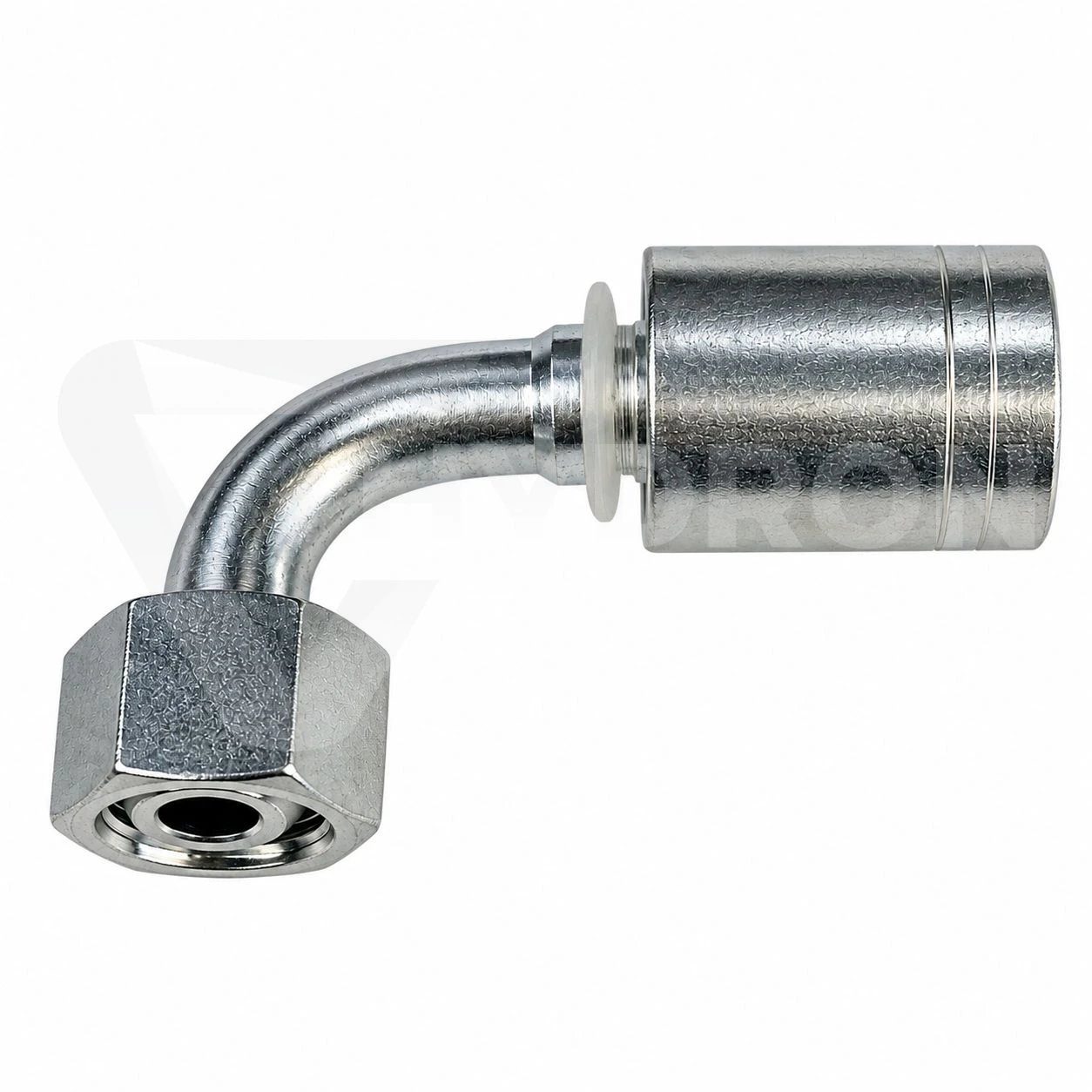

Zakucie DKR 90° C12 DN25 1" BSP 2ST/4SP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów wysokociśnieniowych w rozmiarze DN25. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz uszczelnienie na stożku 60°. Wykonanie pod kątem 90° umożliwia zmianę kierunku przewodu bez stosowania dodatkowego kolanka. Wariant oznaczony 2ST/4SP jest przeznaczony do odpowiedniego systemu zakuwania stosowanego przy przewodach o zwiększonej konstrukcji wzmacniającej.

Parametry techniczne zakucia

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
gwint przyłączeniowy: G 1" BSP,
typ gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
system zakuwania: 2ST/4SP,
wymiar D: 20 mm,
wymiar E: 78 mm,
wymiar B: 75 mm,
przeznaczenie: wykonywanie zakutych przewodów hydraulicznych.

DKR 90° z gwintem wewnętrznym 1" BSP

Końcówki DKR wykorzystują obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1", współpracujący z odpowiednim przyłączem zewnętrznym i powierzchnią uszczelniającą na stożku 60°.

Obrotowa nakrętka ułatwia montaż gotowego przewodu, ponieważ podczas dokręcania nie trzeba obracać całym wężem hydraulicznym. Jest to szczególnie istotne przy długich przewodach oraz w ciasno zabudowanych instalacjach.

DN25 i gwint 1" BSP – sprawdź oba parametry

DN25 określa rozmiar strony przewodowej, natomiast 1" BSP odnosi się do przyłącza gwintowanego. Mimo że oba oznaczenia odpowiadają nominalnie jednemu calowi, są to dwa niezależne parametry produktu.

Przy wymianie istniejącego zakucia należy sprawdzić zarówno średnicę przewodu, jak i rodzaj gwintu oraz geometrię uszczelnienia. Sama informacja DN25 nie wystarcza do prawidłowego doboru końcówki.

Stożek uszczelniający 60°

Połączenia DKR BSP uszczelniane są na stożku 60°. Gwint odpowiada za skręcenie elementów, natomiast właściwą szczelność zapewniają współpracujące powierzchnie stożkowe.

Z tego względu nie należy dobierać elementu współpracującego wyłącznie według oznaczenia 1" BSP. Należy również potwierdzić odpowiedni typ gniazda uszczelniającego.

Co oznacza wariant 2ST/4SP?

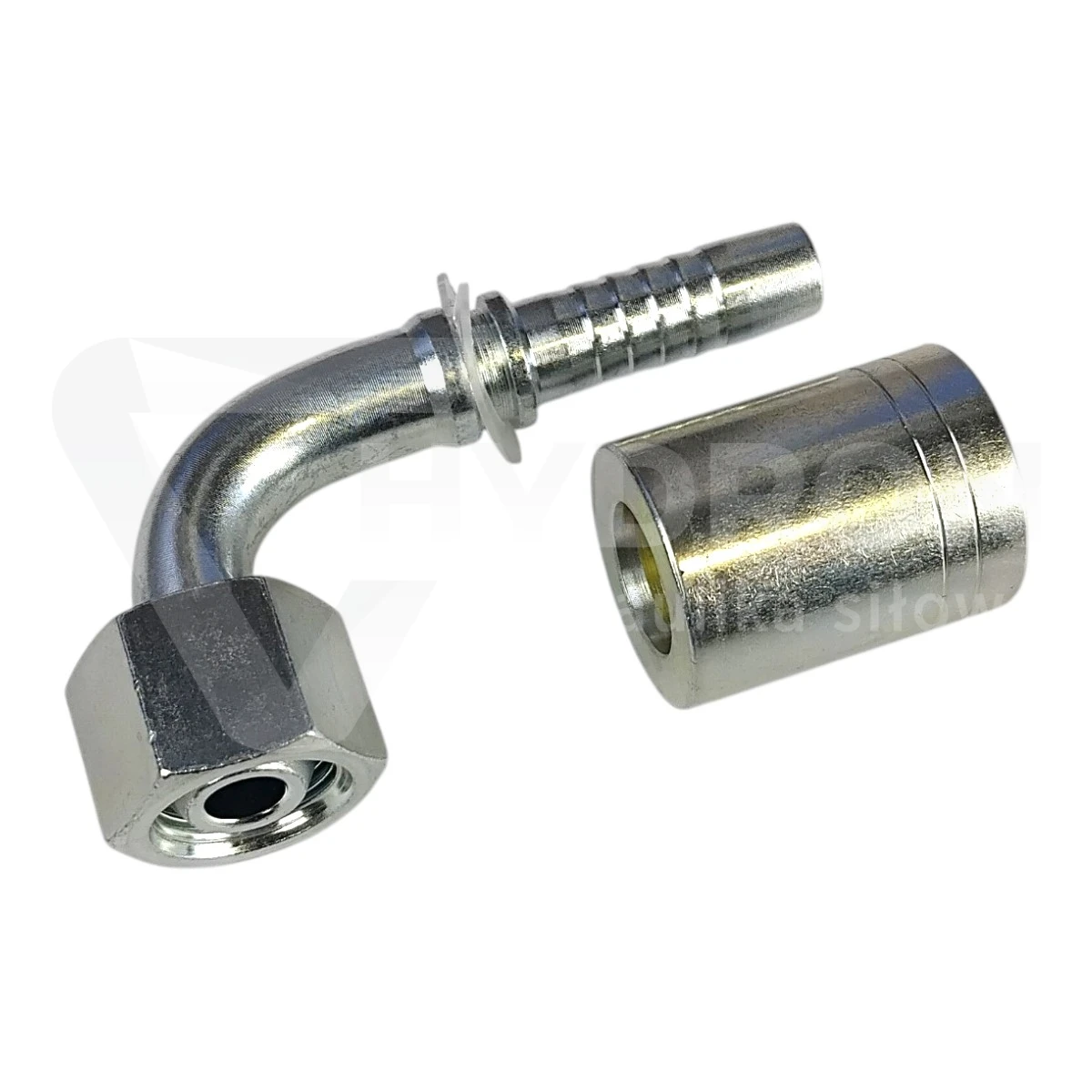

Oznaczenie 2ST/4SP odnosi się do systemu elementów stosowanych podczas zakuwania określonych typów przewodów hydraulicznych. HYDRON posiada osobną grupę tulei 2ST/4SP typu MANULI stosowanych między innymi przy przewodach 4SP.

Przy wykonywaniu przewodu tuleję oraz średnicę zakucia należy dobrać do konkretnego węża. Nie należy stosować parametrów zaciskania przewodu 1SN lub 2SN tylko dlatego, że posiada taki sam nominalny rozmiar DN25.

Dlaczego warto zastosować końcówkę 90°?

Kąt 90° jest praktyczny przy pompach, rozdzielaczach, blokach zaworowych i siłownikach, gdzie proste wyprowadzenie przewodu mogłoby powodować kolizję z konstrukcją maszyny albo wymuszać zbyt ciasne zagięcie węża.

Zastosowanie końcówki kątowej może także ograniczyć liczbę dodatkowych adapterów, ponieważ w wielu przypadkach zastępuje osobne kolanko BSP.

Wymiary C12 DN25 1"

Dla wariantu C12 DN25 z gwintem G 1" BSP tabela HYDRON podaje D = 20 mm, E = 78 mm oraz B = 75 mm. Wymiary te warto sprawdzić szczególnie wtedy, gdy końcówka montowana jest w ograniczonej przestrzeni lub ma zastąpić istniejący element.

Najczęstsze błędy podczas doboru

Najczęstsze błędy to pomylenie BSP z innym gwintem calowym, nieuwzględnienie stożka 60°, zastosowanie niewłaściwej tulei oraz dobór zakucia wyłącznie według średnicy DN25.

W przypadku końcówek kątowych należy dodatkowo ustalić ich orientację przed zakuciem. Jeżeli po obu stronach przewodu znajdują się kolanka, ich wzajemne położenie powinno odpowiadać rzeczywistej trasie przewodu w maszynie.

Końcówki DKR 90° i przewody na wymiar

Pozostałe warianty znajdziesz w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem końcówek, tulei i parametrów zakuwania do konkretnego przewodu.

Najczęstsze pytania

Do jakiego rozmiaru węża przeznaczone jest zakucie?

Zakucie posiada stronę przewodową w rozmiarze DN25.

Jaki gwint ma końcówka?

Zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP.

Jak uszczelniane jest połączenie?

Końcówka DKR wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Jakie są wymiary wariantu C12 DN25 1"?

Tabela HYDRON podaje D = 20 mm, E = 78 mm oraz B = 75 mm.

Czy parametry zakuwania są takie same jak dla 2SN?

Nie należy tego zakładać. Wariant 2ST/4SP wymaga doboru tulei i parametrów zaciskania właściwych dla konkretnego węża oraz stosowanego systemu zakuwania.
