Zakucie DKR 90° C12 08 1/4" /1SN

Przejdź do sekcji Opinie

15,47 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

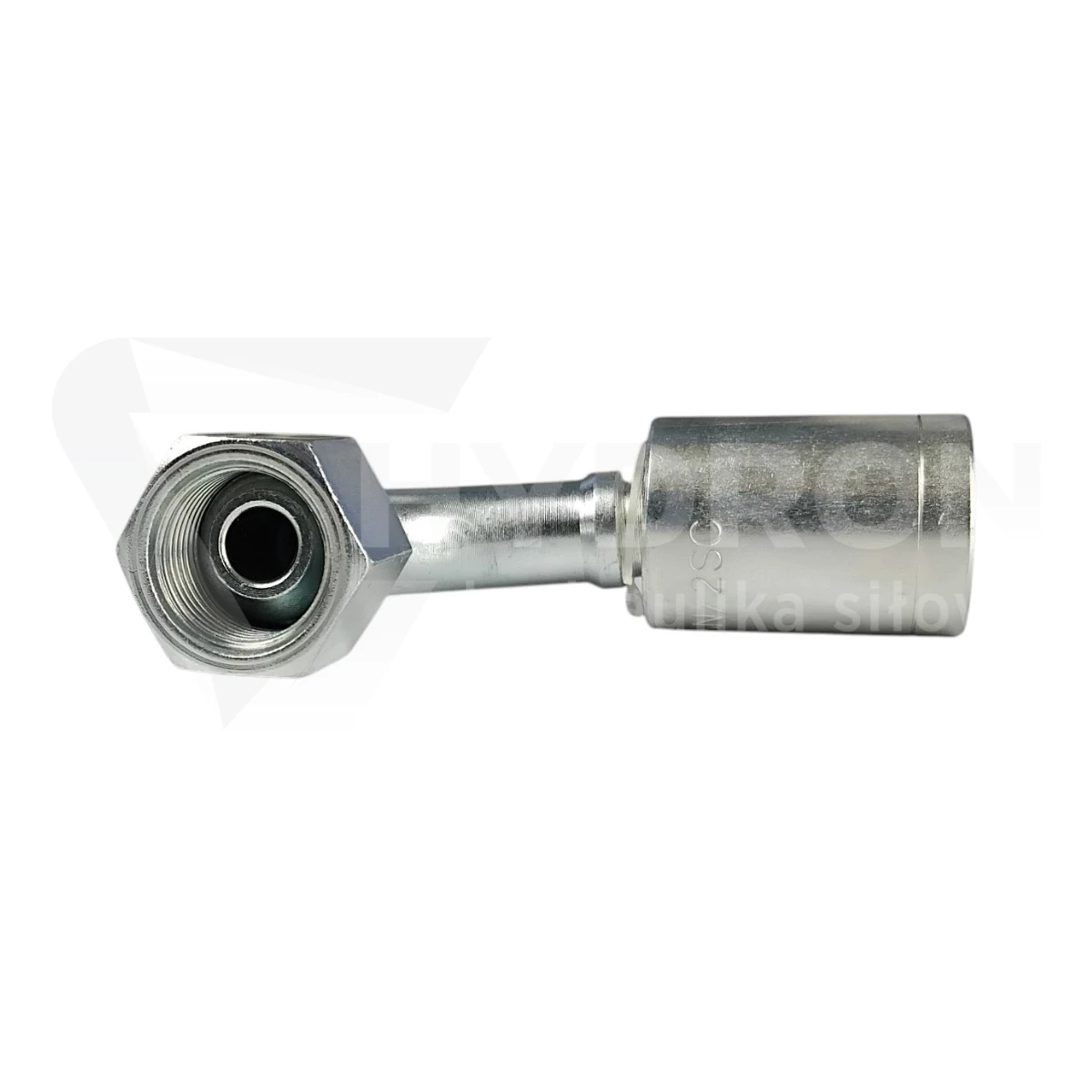

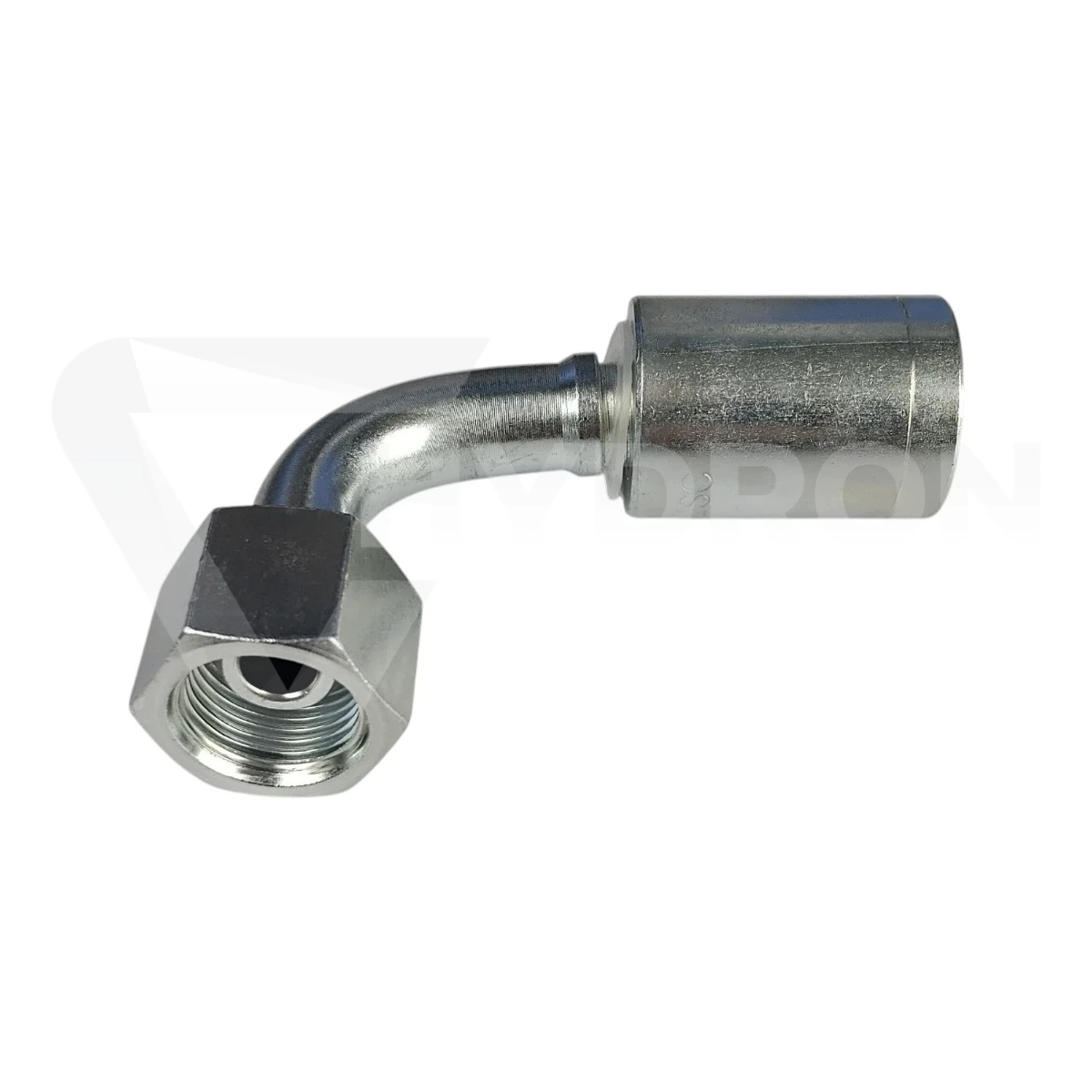

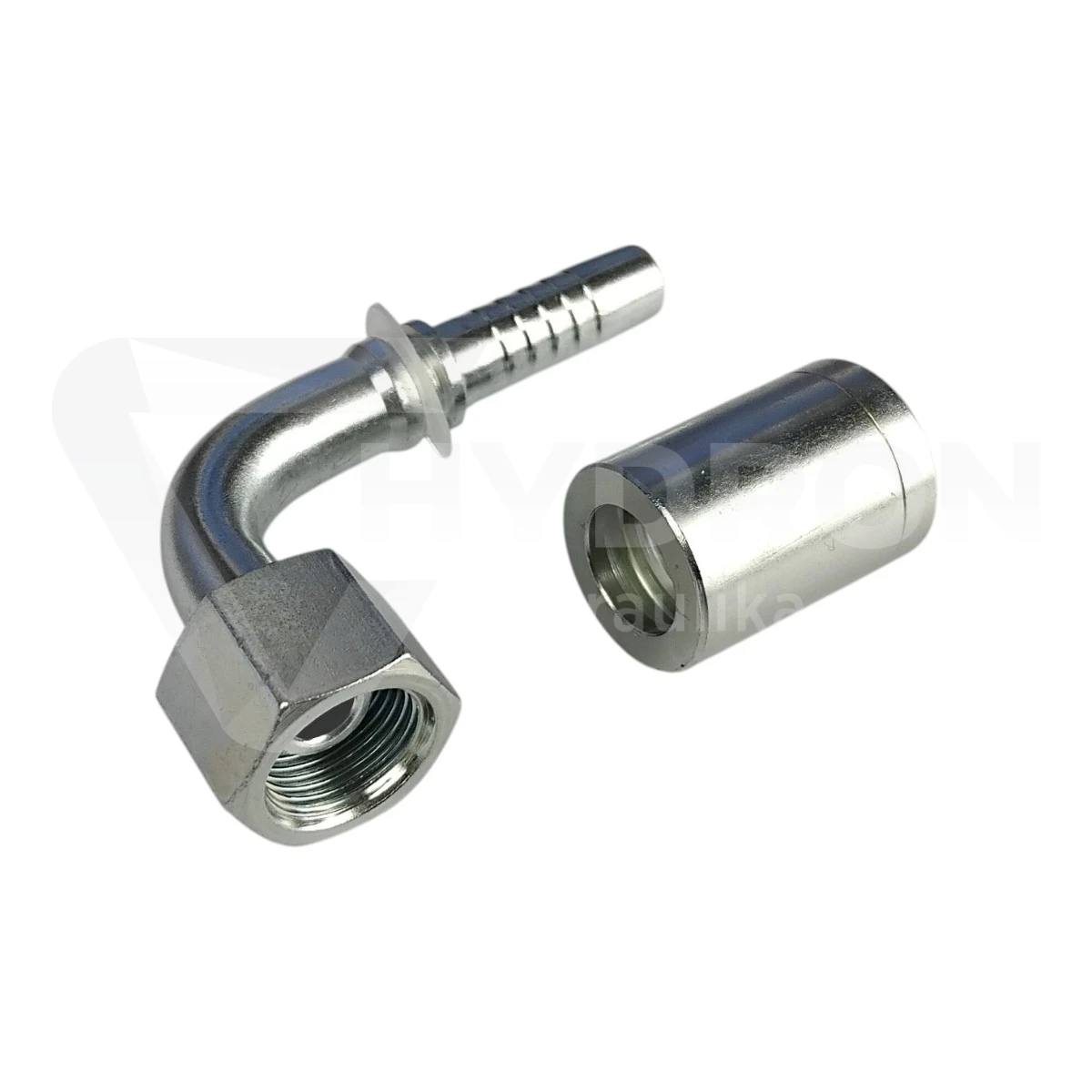

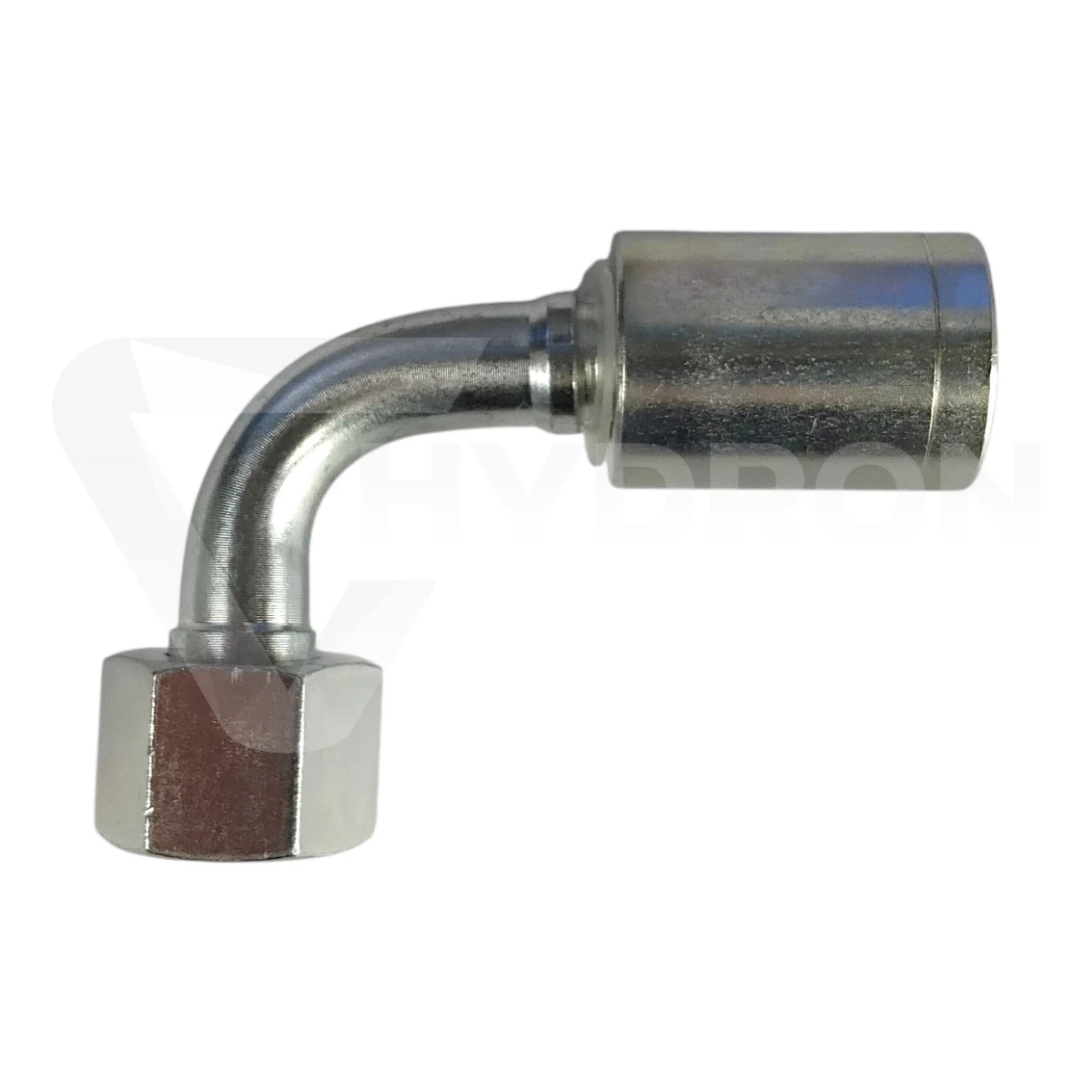

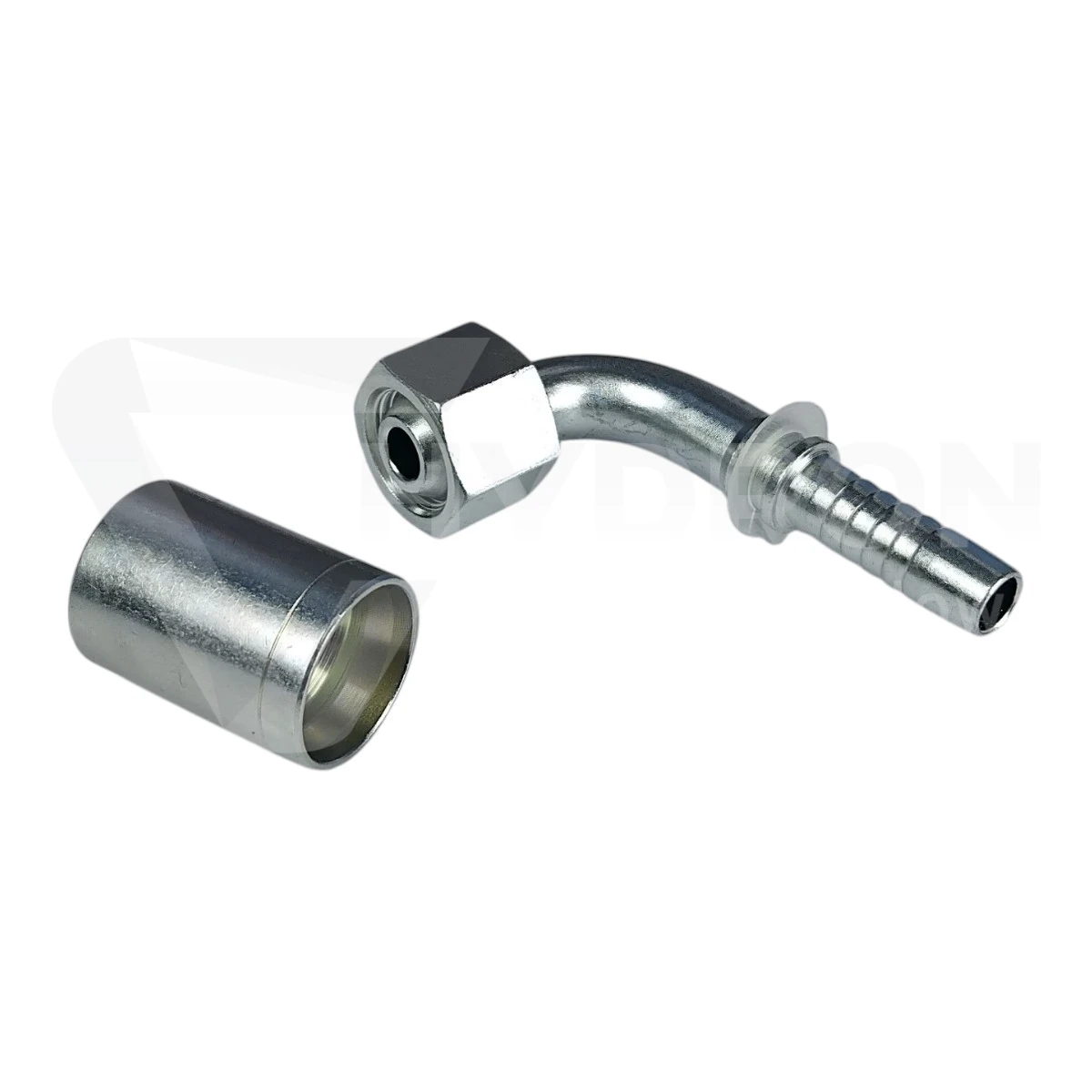

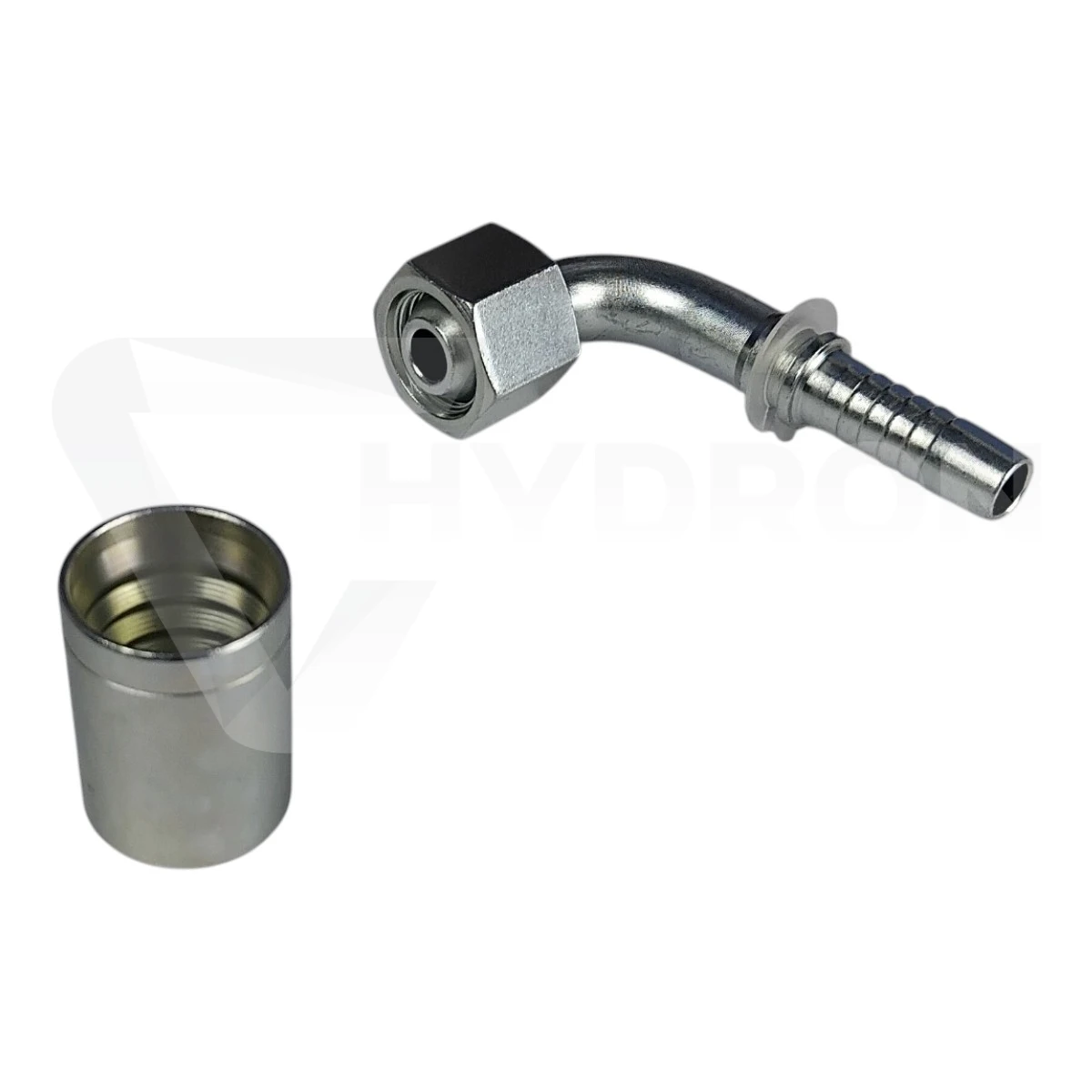

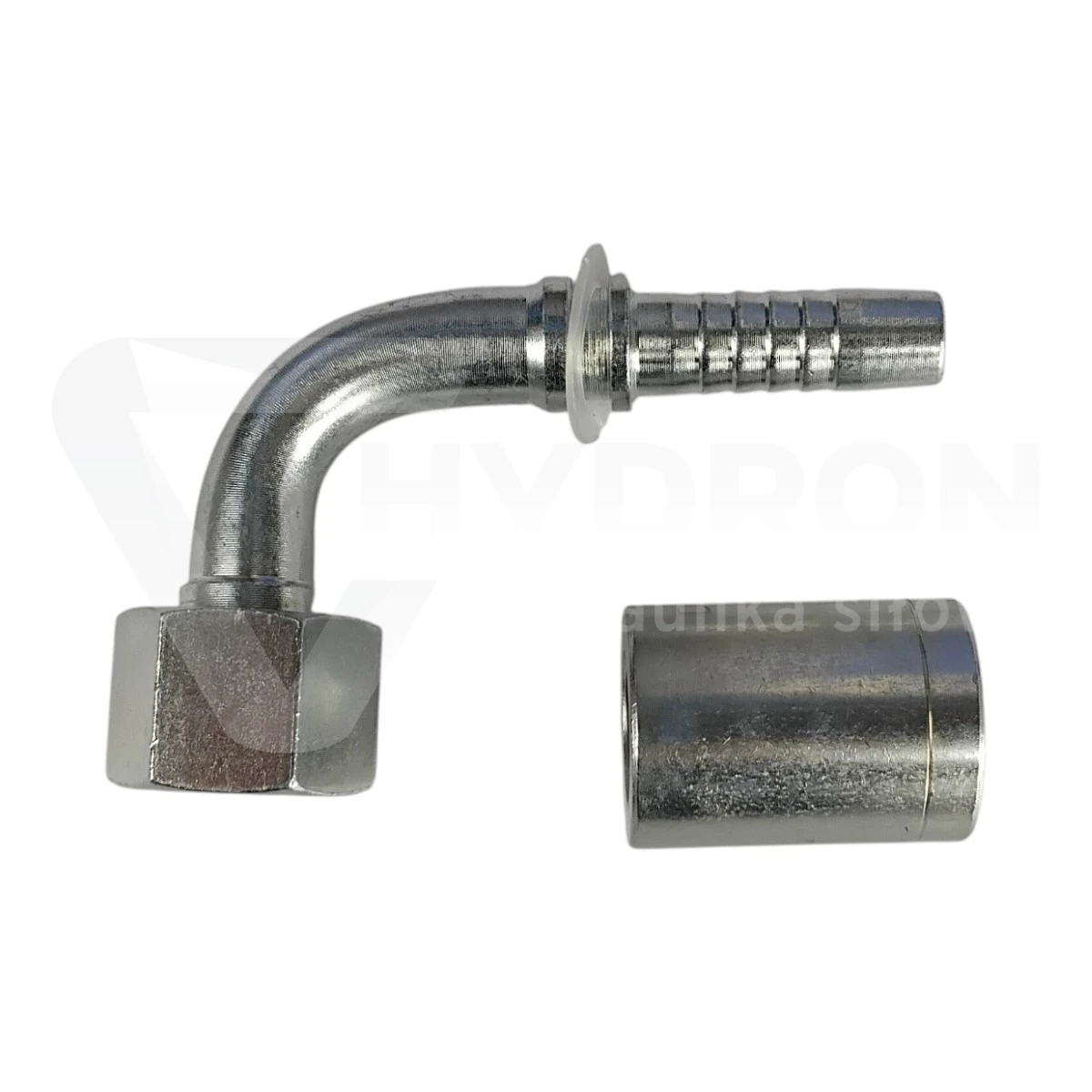

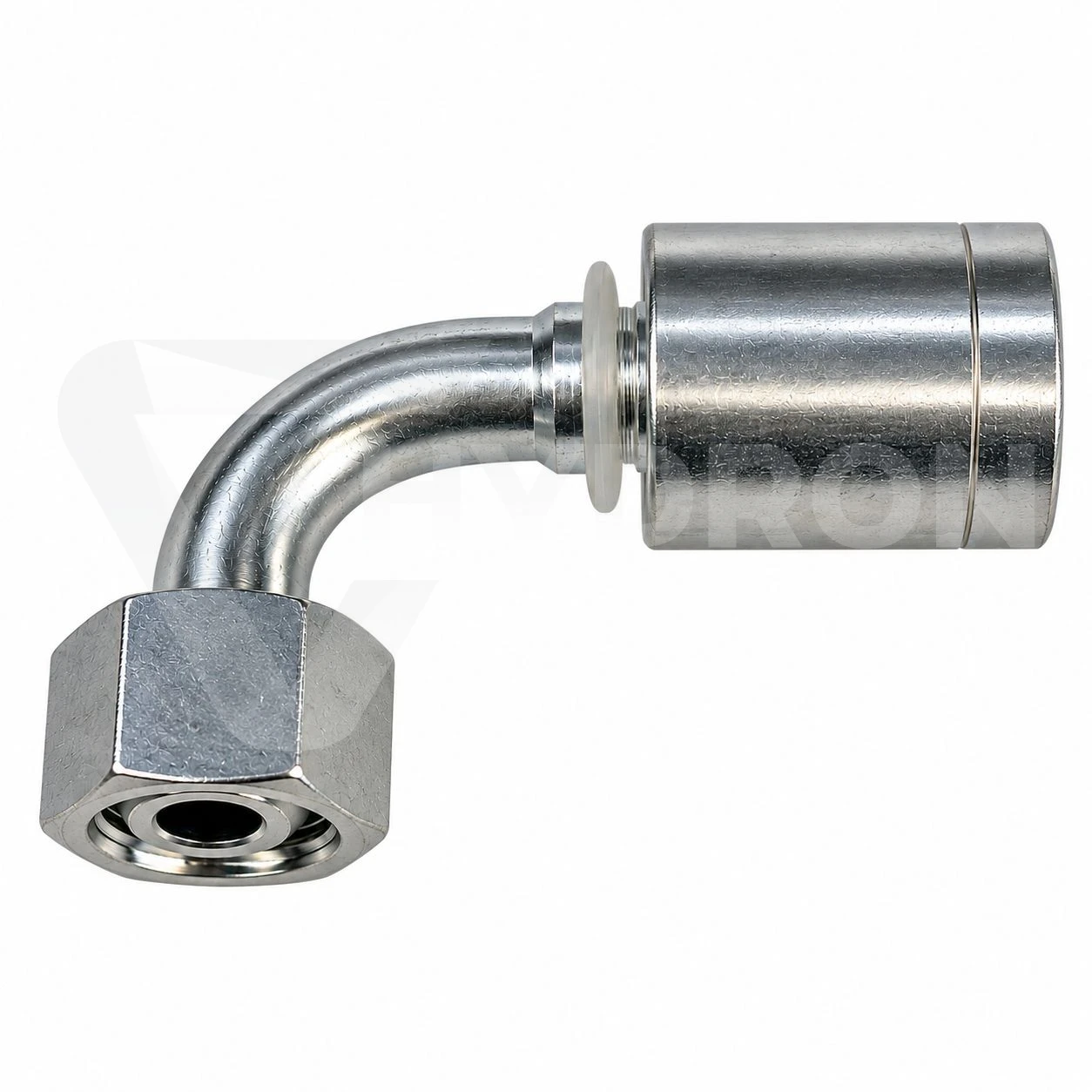

Zakucie DKR 90° C12 DN08 1/4" BSP do węża 1SN

Zakucie DKR 90° C12 DN08 1/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN08. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu bez stosowania dodatkowego kolanka i ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 1/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
maksymalne ciśnienie samej końcówki: 350 bar,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem wewnętrznym 1/4" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1/4", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dopasowaną do stożka 60°.

Obrotowa nakrętka umożliwia dokręcenie gotowego przewodu bez obracania całym wężem, co ogranicza ryzyko jego skręcenia i ułatwia montaż w gotowej instalacji hydraulicznej.

DN08 i 1/4" BSP – dwa różne parametry

DN08 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/16". Oznaczenie 1/4" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

Parametry te należy sprawdzać niezależnie. W rodzinie C12 dla DN08 występują również inne rozmiary gwintów, dlatego dobór tylko na podstawie średnicy węża może prowadzić do pomyłki.

Uszczelnienie na stożku 60°

Końcówki DKR wykorzystują uszczelnienie na współpracujących powierzchniach stożkowych 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów.

Dlatego samo dopasowanie gwintu G 1/4" BSP nie gwarantuje prawidłowego połączenia. Należy również zweryfikować sposób uszczelnienia elementu współpracującego.

Zakucie do węża hydraulicznego 1SN DN08

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN08. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i systemu zaciskania.

Nie należy automatycznie stosować tulei lub ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji przewodów wyłącznie dlatego, że posiadają taki sam nominalny rozmiar DN08.

350 bar dotyczy samej końcówki

Dla bazowej końcówki DKR 90° DN08 1/4" HYDRON podaje maksymalne ciśnienie 350 bar. Nie należy jednak automatycznie traktować tej wartości jako dopuszczalnego ciśnienia roboczego kompletnego przewodu.

Parametry gotowego przewodu zależą również od zastosowanego węża 1SN, tulei, jakości zakucia i pozostałych elementów zestawu. Dopuszczalne ciśnienie kompletnego przewodu powinno odpowiadać najsłabszemu elementowi całej konfiguracji.

Dlaczego końcówka 90°?

Końcówka kątowa pozwala skierować przewód bezpośrednio w wymaganym kierunku. Jest przydatna przy rozdzielaczach, siłownikach, pompach i blokach hydraulicznych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie węża.

W wielu instalacjach końcówka 90° pozwala również ograniczyć konieczność stosowania dodatkowego adaptera kolankowego.

Ustawienie kolanka przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Ma to szczególne znaczenie wtedy, gdy również na drugim końcu przewodu znajduje się końcówka kątowa.

Nieprawidłowe ustawienie może prowadzić do skręcenia przewodu, naprężeń przy zakuciu lub kolizji z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN08 z rozmiarem gwintu, zamiana 1/4" BSP na 3/8" BSP, nieuwzględnienie stożka 60° oraz zastosowanie tulei przeznaczonej do innego typu węża niż 1SN.

Końcówki DKR 90° i przewody hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Do jakiego węża przeznaczone jest zakucie?

Ten wariant jest przeznaczony do węża hydraulicznego 1SN w rozmiarze DN08.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP.

Jak uszczelniane jest połączenie?

Połączenie DKR wykorzystuje uszczelnienie na stożku 60°.

Czy DN08 oznacza gwint 1/4"?

Nie. DN08 określa rozmiar przewodu, natomiast 1/4" BSP oznacza gwint przyłączeniowy.

Czy 350 bar jest ciśnieniem całego przewodu?

Nie należy tak tego interpretować. 350 bar jest wartością podawaną dla samej końcówki. Dopuszczalne ciśnienie gotowego przewodu zależy również od węża, tulei i prawidłowego zakucia.
