Zakucie DKR 90° C12 08 3/8" /1SN

Przejdź do sekcji Opinie

12,44 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

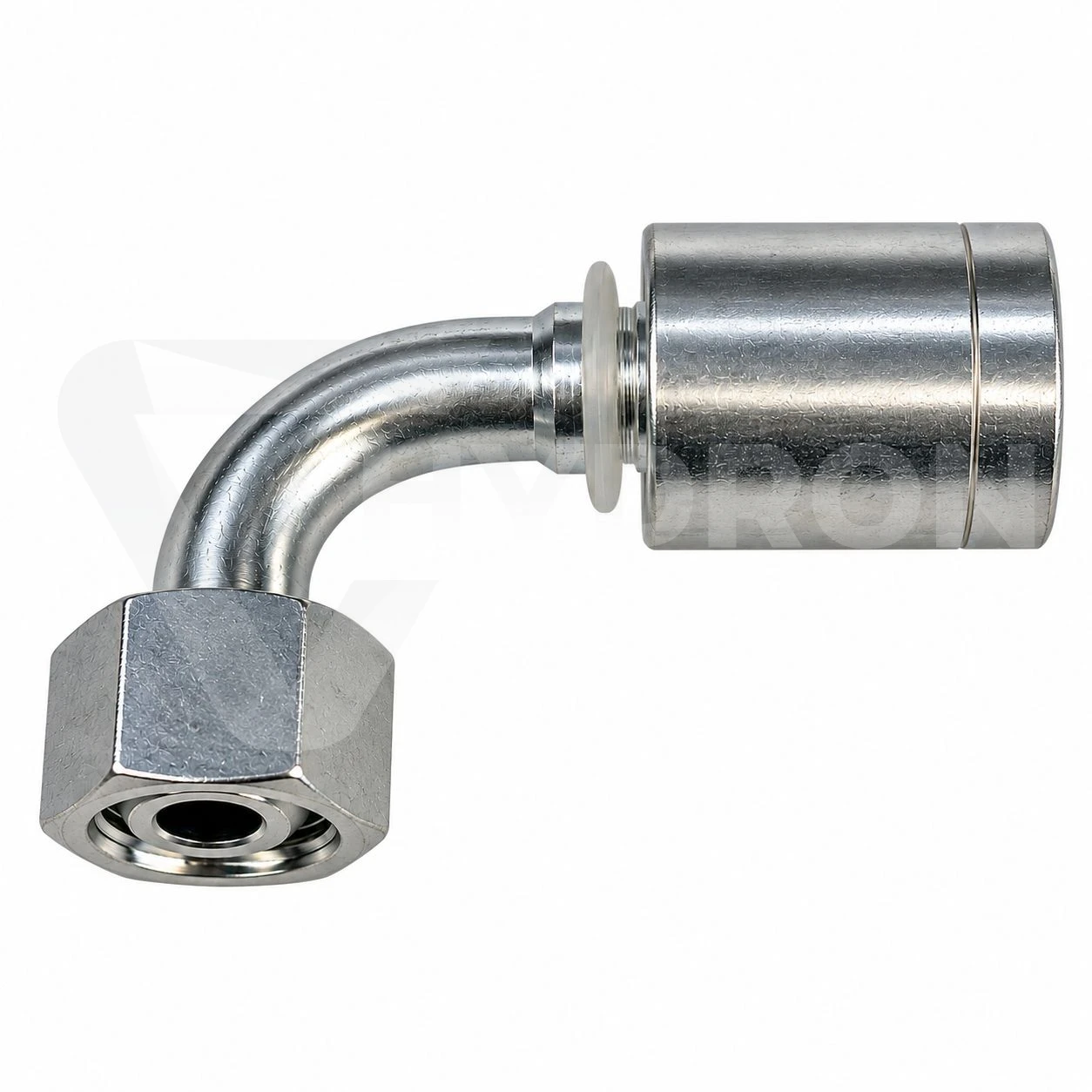

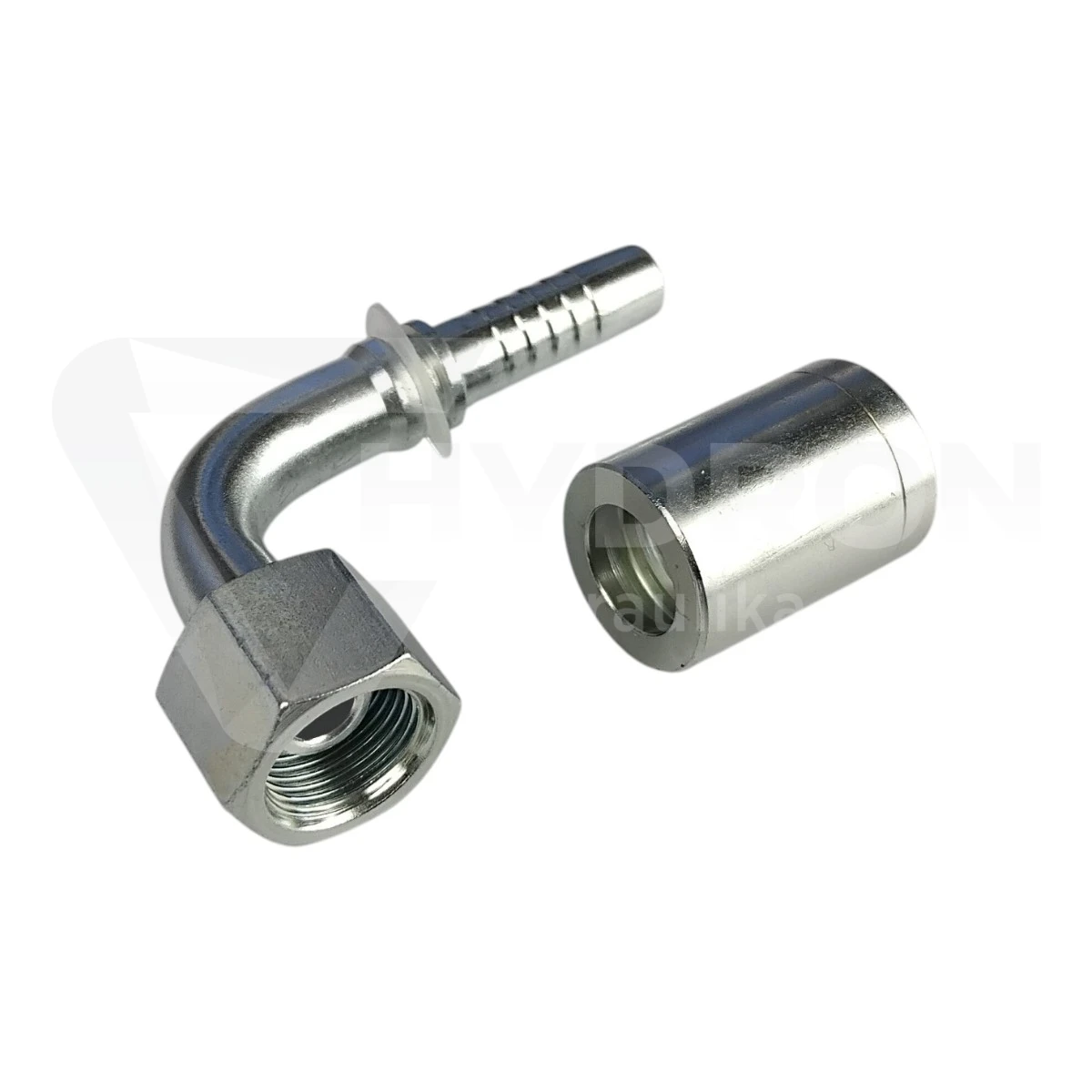

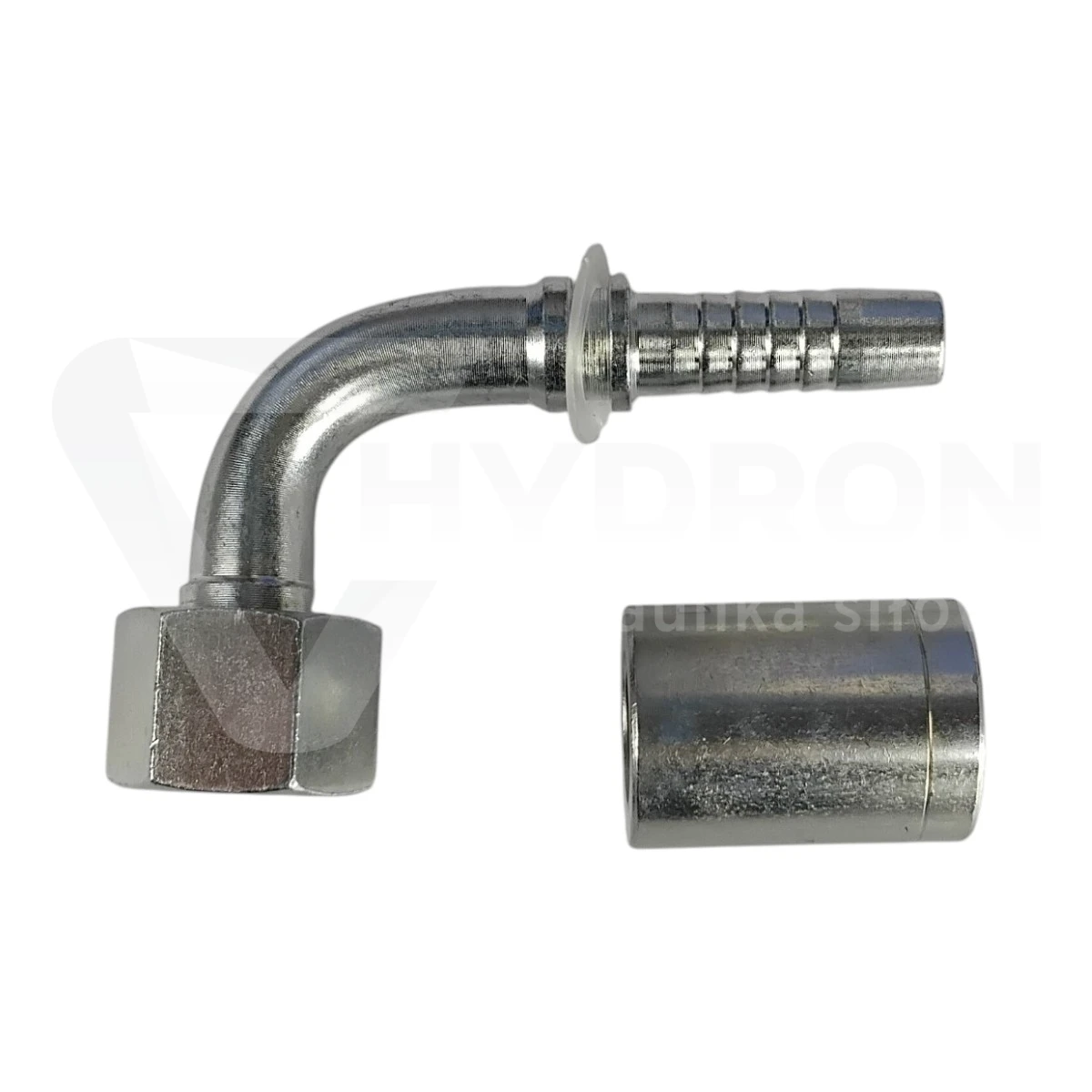

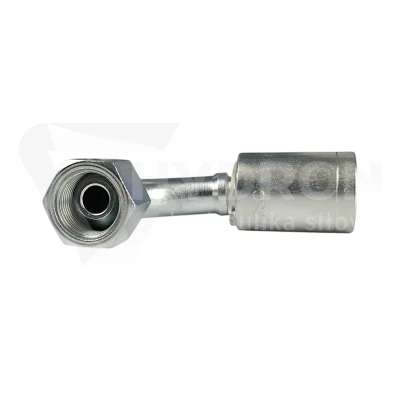

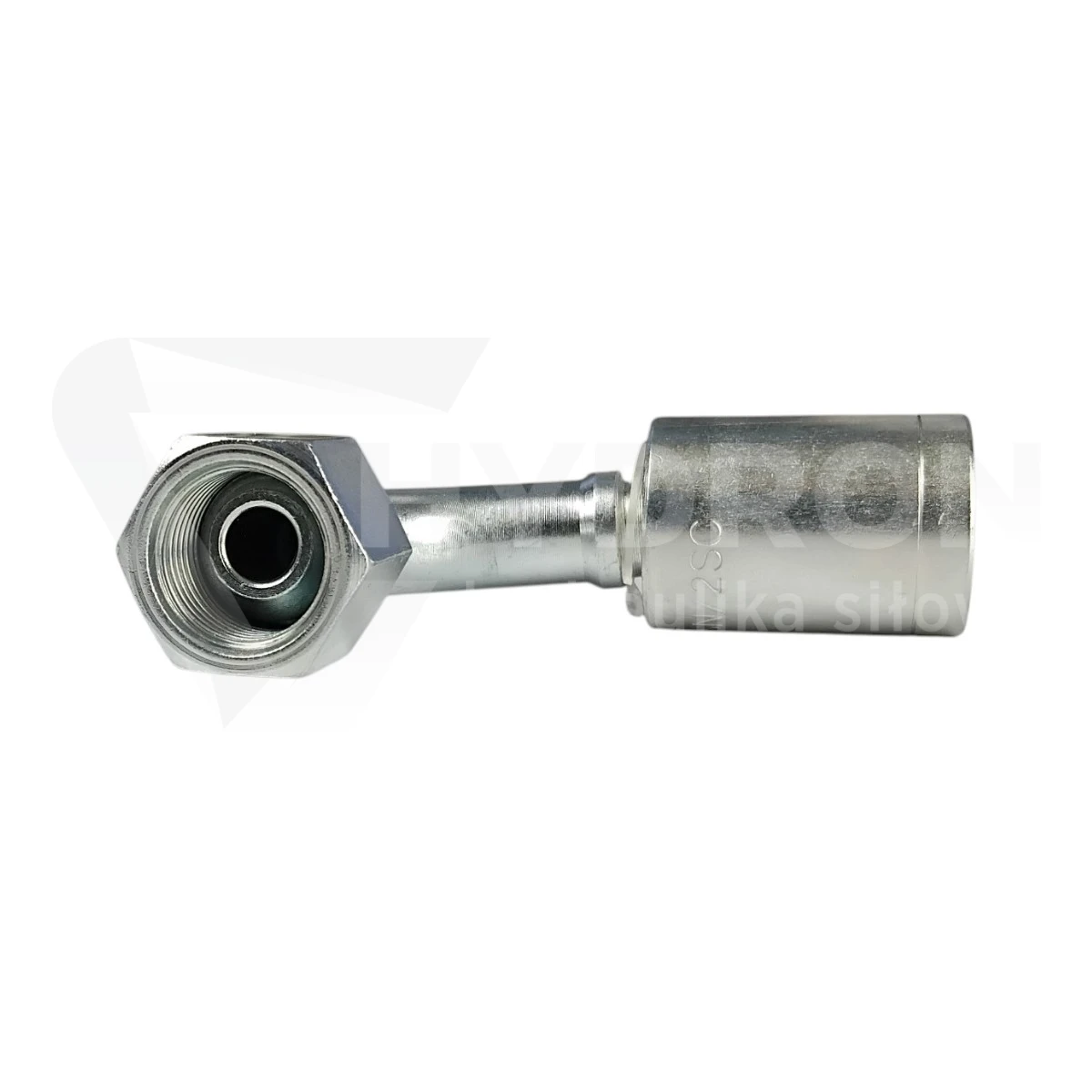

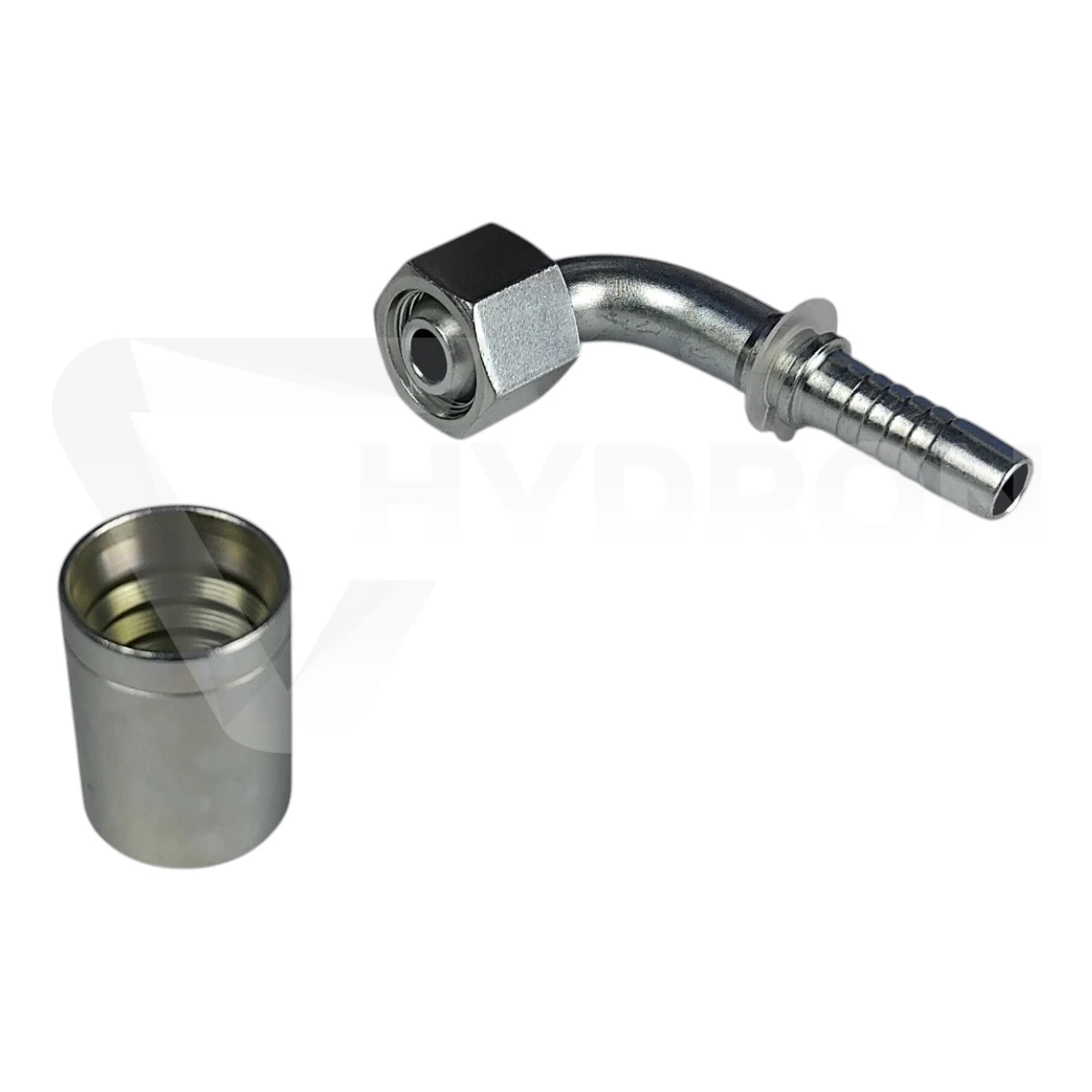

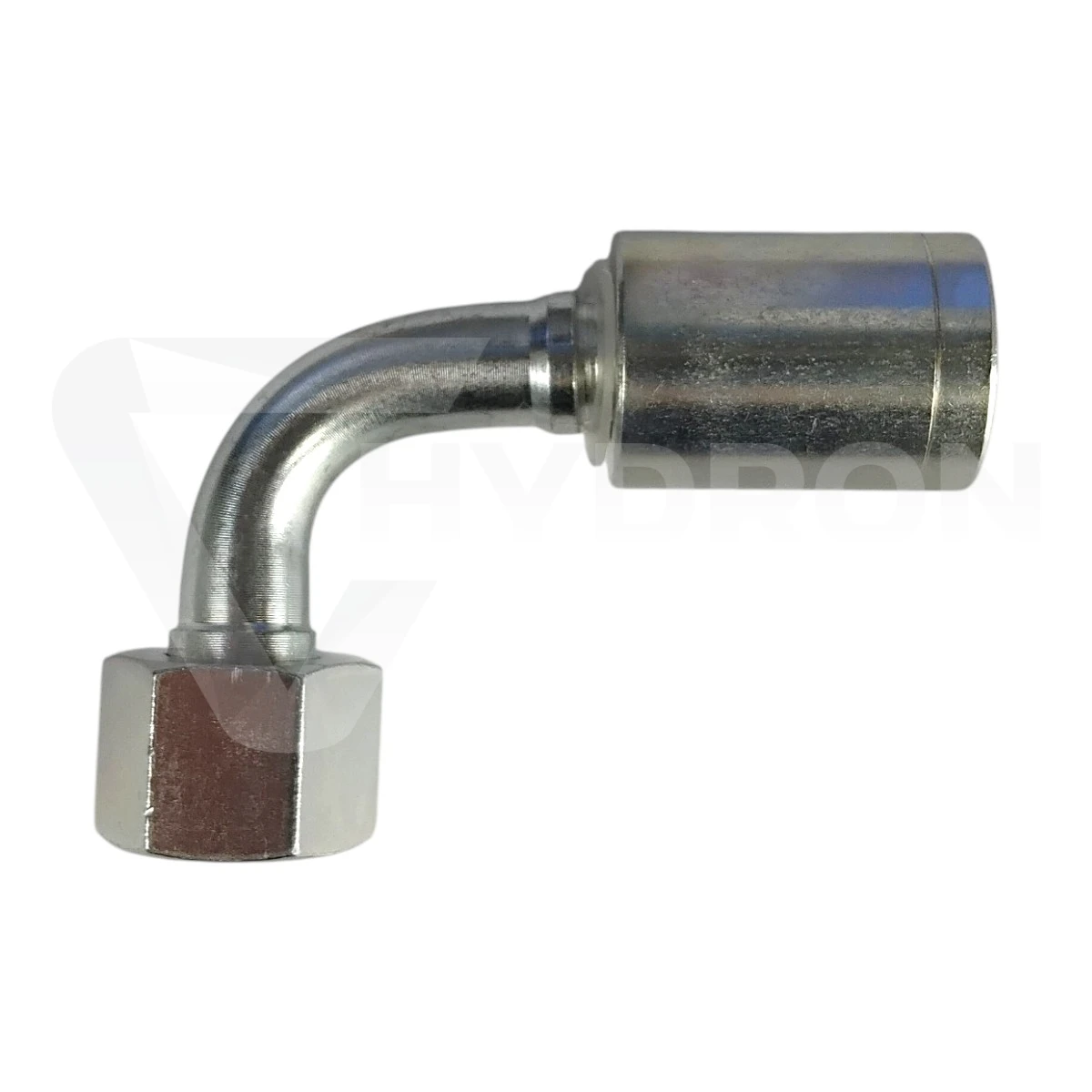

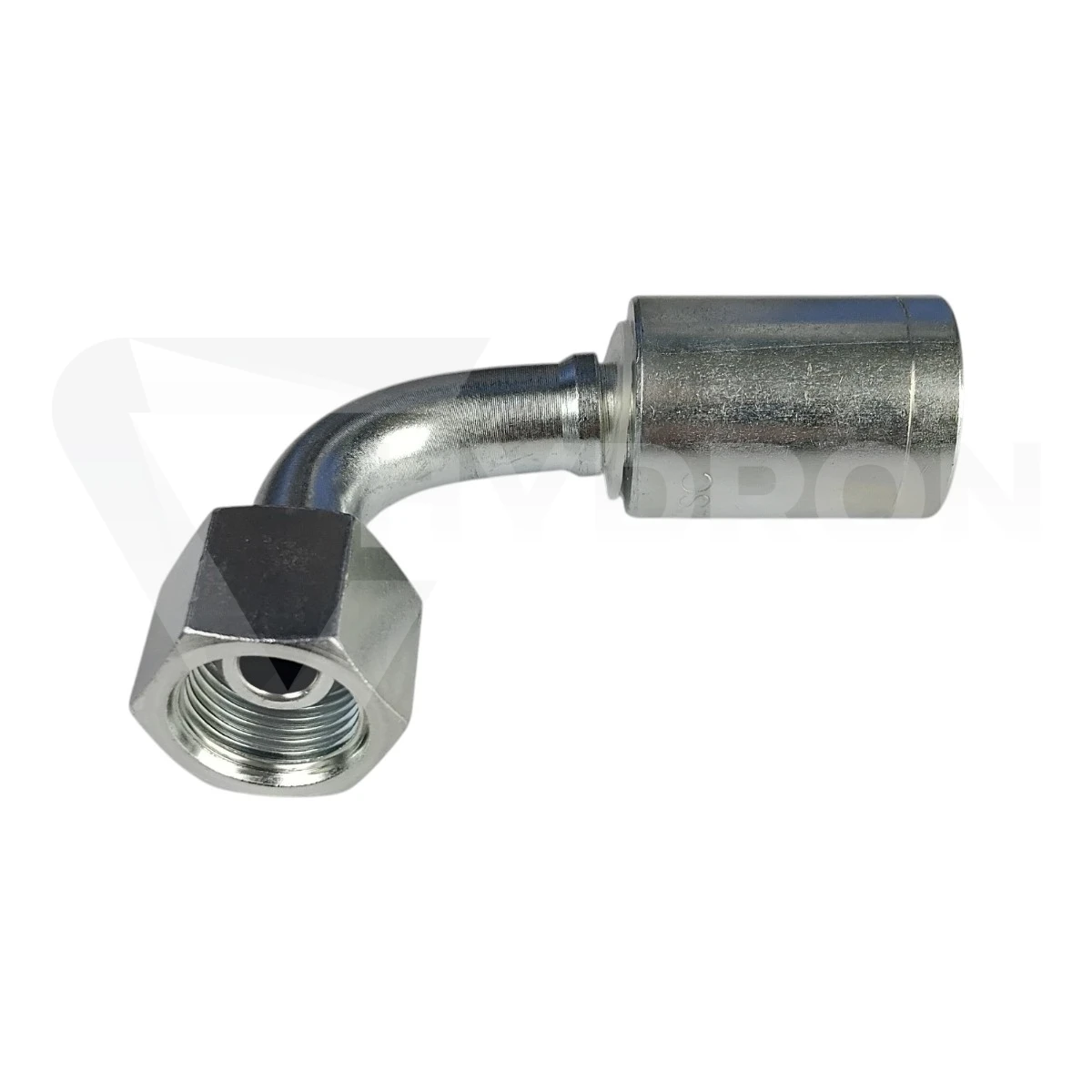

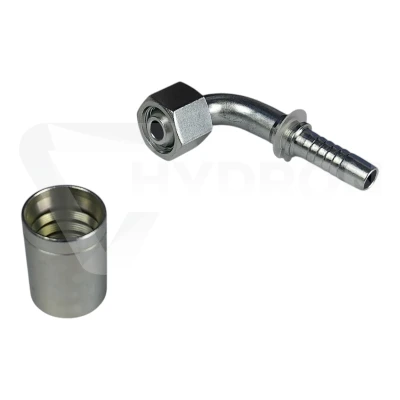

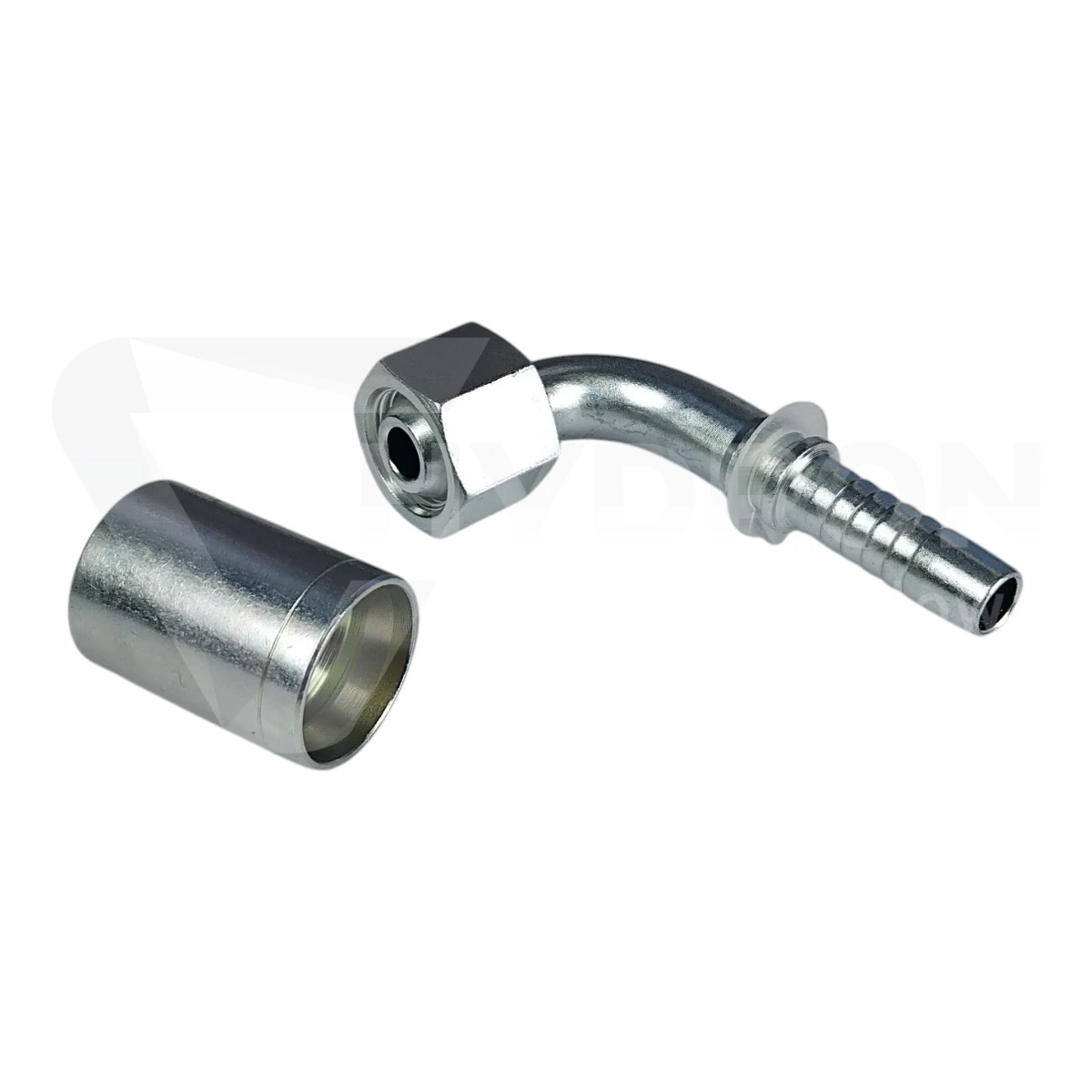

Zakucie DKR 90° C12 DN08 3/8" BSP do węża 1SN

Zakucie DKR 90° C12 DN08 3/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN08. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie na stożku 60°. Wykonanie pod kątem 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni i pozwala zmienić kierunek bez stosowania dodatkowego adaptera kolankowego.

Parametry techniczne zakucia DKR 90°

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem wewnętrznym 3/8" BSP

Końcówka DKR wykorzystuje obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 3/8", przeznaczony do współpracy z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dostosowaną do stożka 60°.

Obrotowa nakrętka ułatwia dokręcanie gotowego przewodu bez konieczności obracania całym wężem. Jest to szczególnie przydatne przy montażu w rozdzielaczach, siłownikach, pompach i blokach hydraulicznych.

DN08 i 3/8" BSP – nie są tym samym wymiarem

DN08 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 5/16". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

Oba parametry należy sprawdzać osobno, ponieważ w tej samej rodzinie końcówek mogą występować różne kombinacje średnicy przewodu i rozmiaru gwintu.

Uszczelnienie na stożku 60°

W końcówkach DKR szczelność połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych 60°. Sam gwint odpowiada za skręcenie elementów i ich docisk.

Dlatego przed montażem należy potwierdzić nie tylko rozmiar gwintu G 3/8" BSP, ale również właściwy typ powierzchni uszczelniającej po stronie elementu współpracującego.

Zakucie do węża hydraulicznego 1SN DN08

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN08. Tuleję oraz parametry zaciskania należy dobrać do konkretnego węża i systemu zakuwania.

Nie należy automatycznie stosować tulei lub parametrów zakuwania przeznaczonych do 2SN, 2SC lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN08.

Dlaczego warto zastosować końcówkę 90°?

Kątowa konstrukcja pozwala skierować przewód bezpośrednio w wymaganym kierunku. Może to ograniczyć zbyt ciasne zaginanie węża tuż za zakuciem i zmniejszyć konieczność stosowania dodatkowych kolanek gwintowanych.

Końcówki 90° są szczególnie praktyczne w maszynach z ograniczoną przestrzenią montażową, gdzie przewód musi zmienić kierunek bezpośrednio przy porcie hydraulicznym.

Ustawienie końcówki przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Ma to szczególne znaczenie w przewodach zakończonych kolankami po obu stronach.

Nieprawidłowe ustawienie może powodować skręcenie gotowego przewodu, naprężenia przy zakuciu albo niewłaściwe prowadzenie węża po zamontowaniu.

Najczęstsze błędy przy doborze

Najczęściej popełniane błędy to pomylenie DN08 z rozmiarem gwintu, wybór niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz zastosowanie elementów zakuwanych przeznaczonych do innego typu węża niż 1SN.
