Zakucie DKR 90° C12 08 3/8" /2SN

Przejdź do sekcji Opinie

12,77 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )
Wersja końcówki końcówka kątowa 90°
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

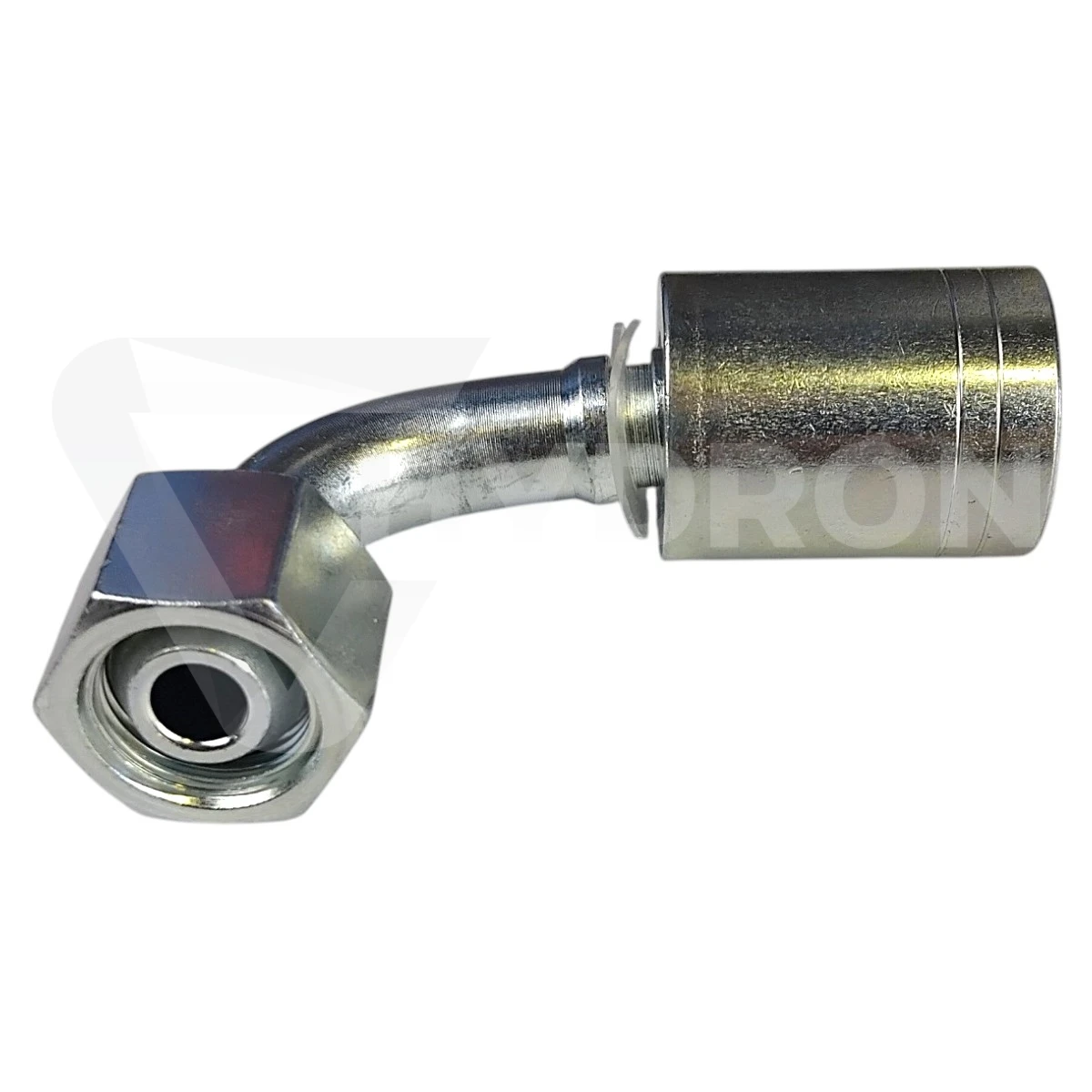

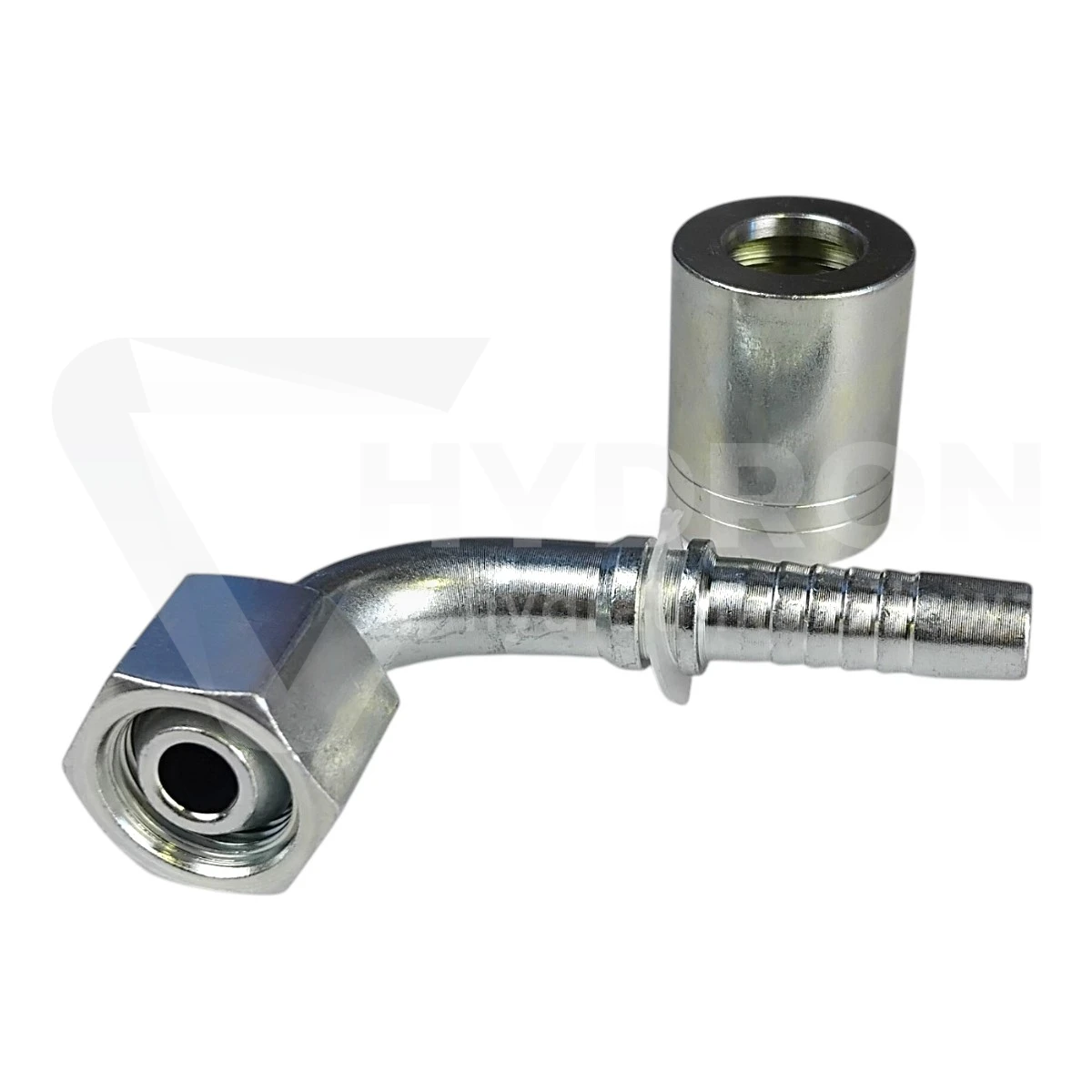

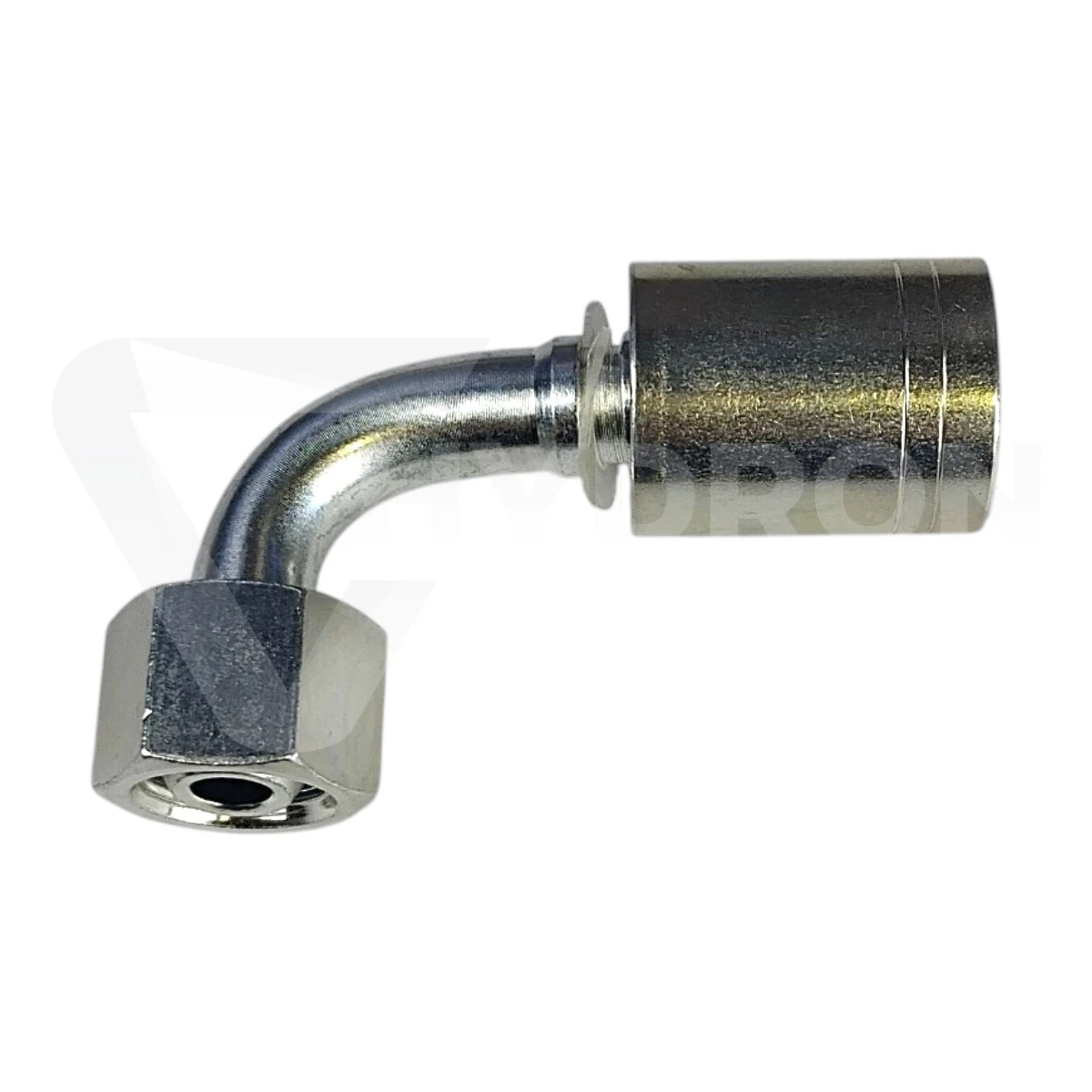

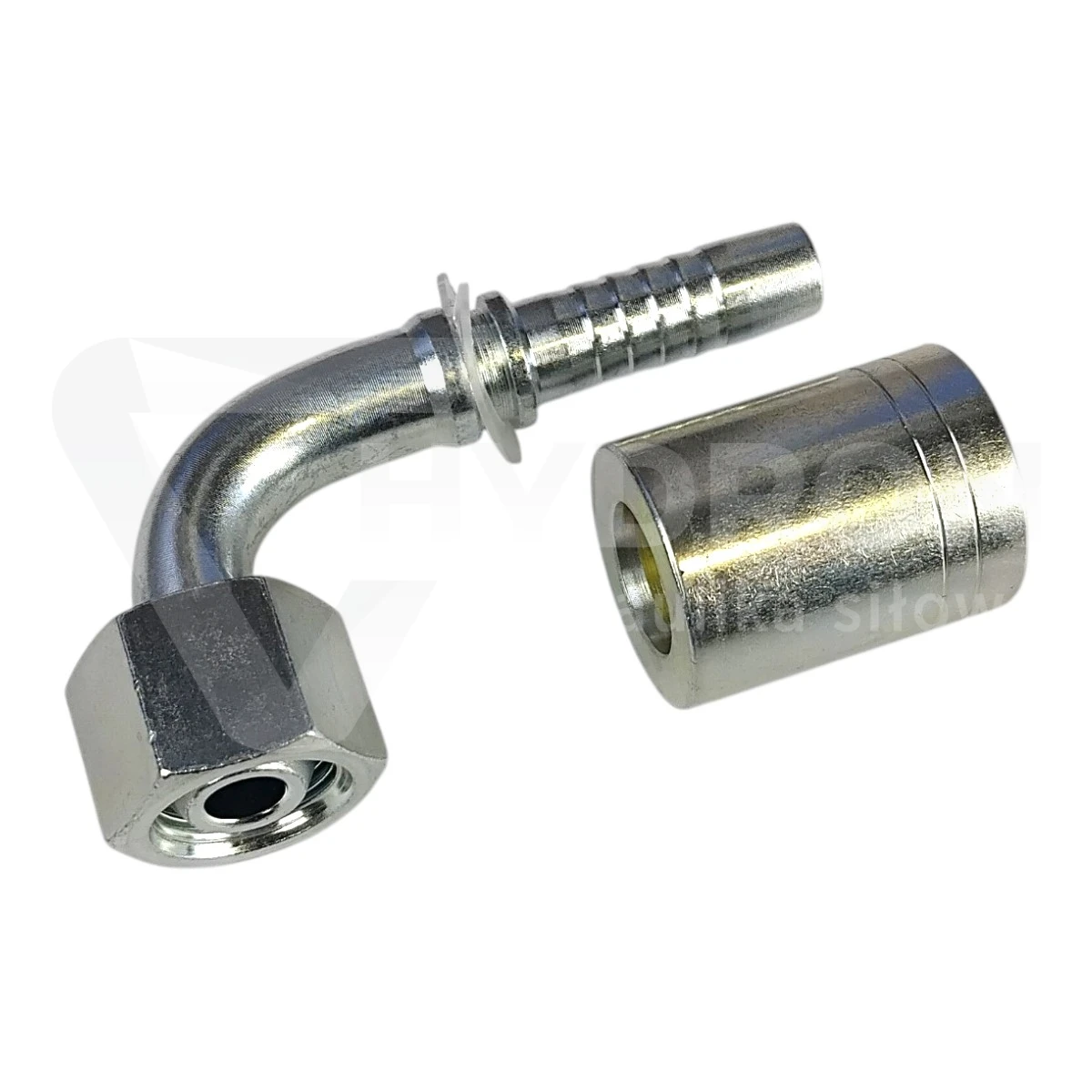

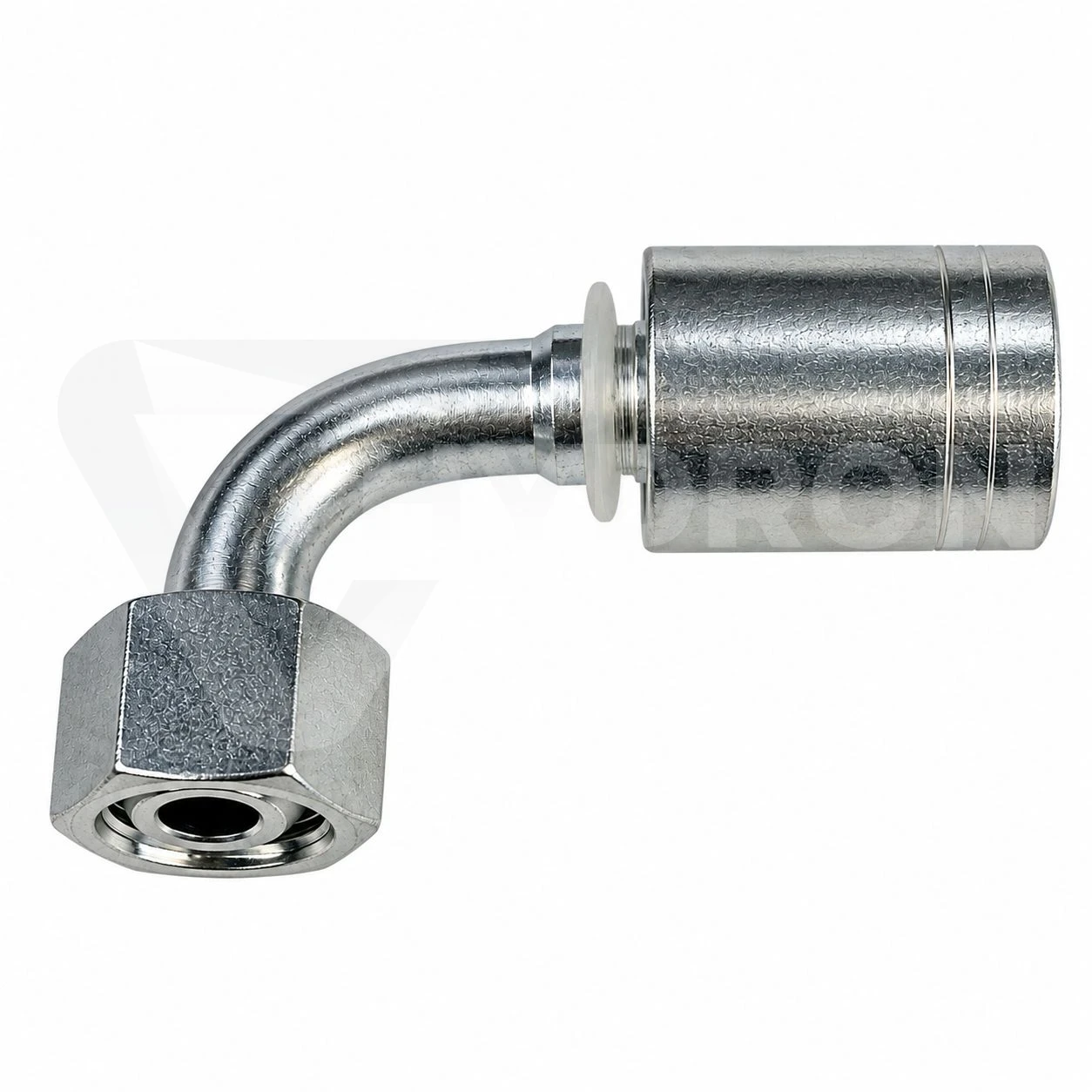

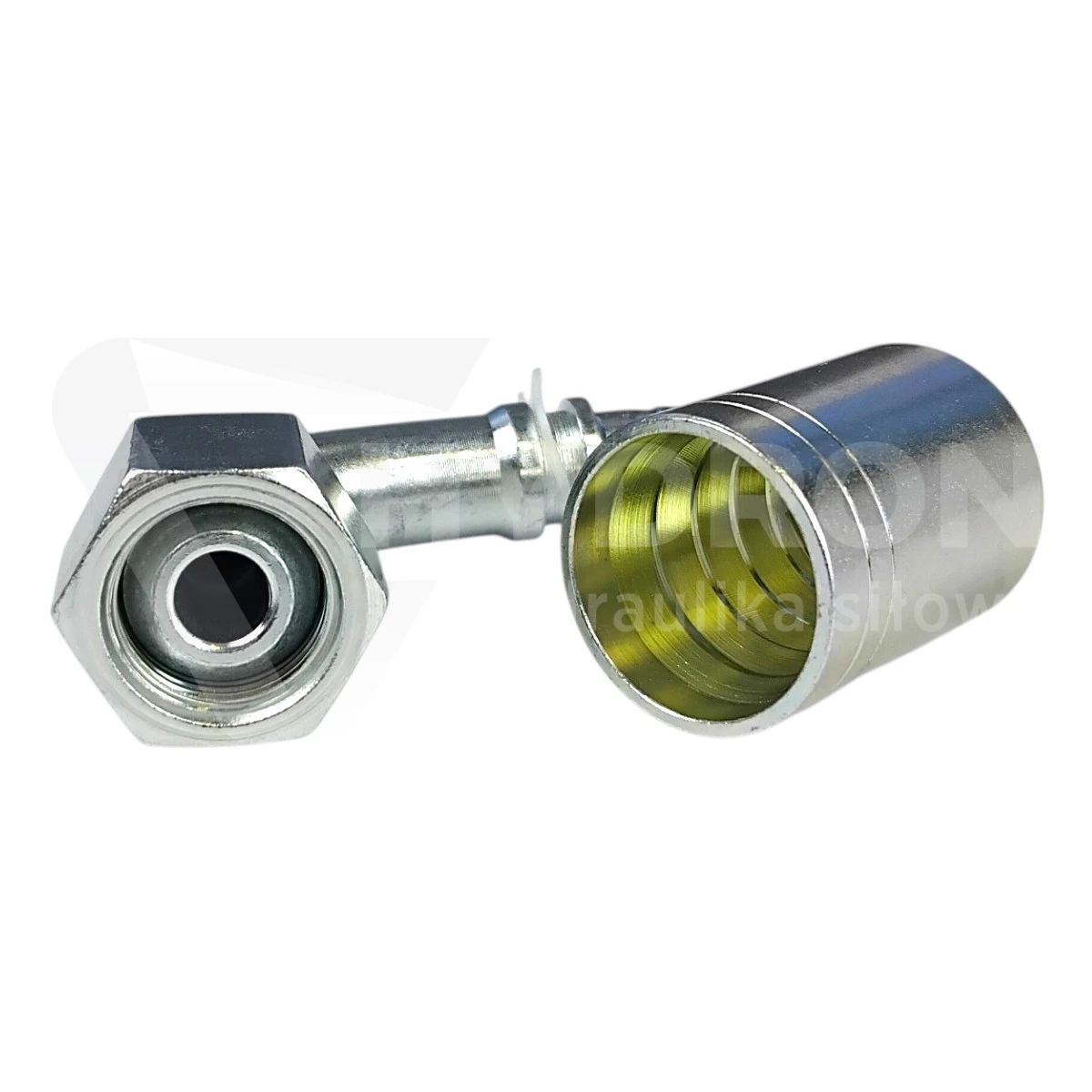

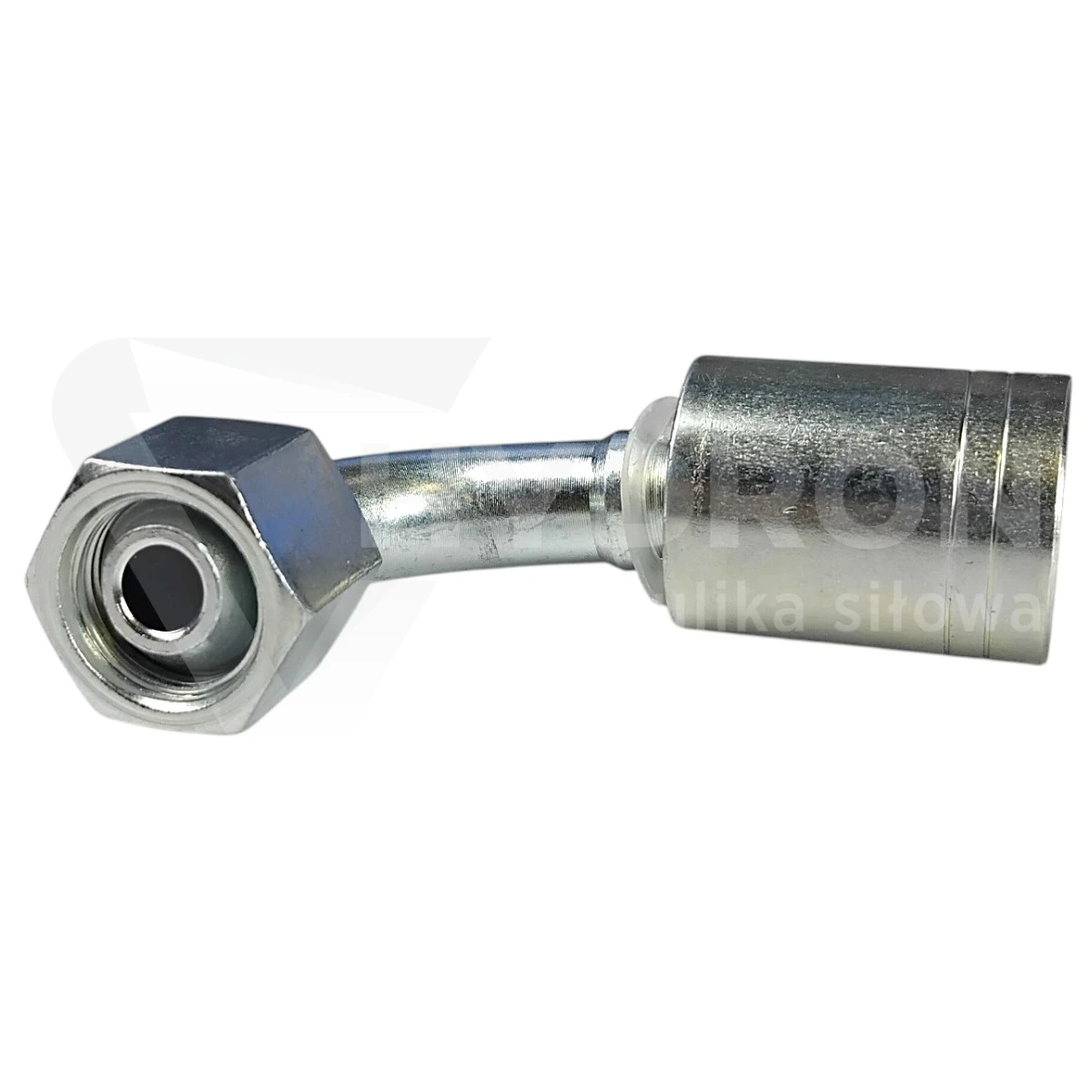

Zakucie DKR 90° C12 DN08 3/8" BSP do węża 2SN

Zakucie DKR 90° C12 DN08 3/8" BSP to kątowe przyłącze hydrauliczne przeznaczone do wykonywania przewodów z wężem 2SN w rozmiarze DN08. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie na stożku 60°. Konstrukcja 90° umożliwia skierowanie przewodu bezpośrednio w bok lub w dół od portu hydraulicznego, co ułatwia montaż w miejscach o ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90°

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar węża: DN08,
nominalny rozmiar przewodu: 5/16",
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 5,5 mm,
wymiar E: 32 mm,
wymiar B: 35 mm,
przeznaczenie: wykonywanie zakutych przewodów hydraulicznych.

DKR 90° z gwintem wewnętrznym 3/8" BSP

DKR jest przyłączem z obrotową nakrętką i gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 3/8", który współpracuje z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dostosowaną do stożka 60°.

Obrotowa nakrętka ułatwia montaż gotowego przewodu. Podczas dokręcania połączenia nie trzeba obracać całym wężem, co ogranicza ryzyko jego skręcenia i jest szczególnie przydatne w gotowych instalacjach hydraulicznych.

DN08 i 3/8" BSP – nie są tym samym wymiarem

DN08 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/16". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

To ważne rozróżnienie podczas doboru. Nie należy zakładać, że rozmiar gwintu musi odpowiadać nominalnemu oznaczeniu calowemu węża. Przy wymianie zakucia trzeba sprawdzić zarówno DN przewodu, jak i gwint współpracującego elementu.

Uszczelnienie na stożku 60°

Połączenie DKR uszczelniane jest na powierzchni stożkowej 60°. Gwint odpowiada przede wszystkim za dociśnięcie elementów, natomiast szczelność uzyskuje się dzięki prawidłowemu dopasowaniu powierzchni uszczelniających.

Dlatego samo stwierdzenie, że drugi element posiada gwint 3/8" BSP, nie zawsze wystarcza. Należy również sprawdzić geometrię jego gniazda.

Dlaczego końcówka 90°?

Wykonanie 90° pozwala zmienić kierunek przewodu bez stosowania dodatkowego kolanka hydraulicznego. Rozwiązanie jest praktyczne przy pompach, rozdzielaczach, siłownikach i blokach zaworowych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie węża.

Odpowiednio dobrane kolanko pomaga również zachować właściwy przebieg przewodu bez nadmiernego naprężania odcinka znajdującego się bezpośrednio za zakuciem.

Wymiary C12 DN08 3/8"

Dla wariantu C12 DN08 z gwintem G 3/8" BSP tabela HYDRON podaje wymiar D równy 5,5 mm, E równy 32 mm oraz B równy 35 mm. Parametry te są przydatne podczas porównywania zakucia z demontowanym elementem oraz sprawdzania dostępnej przestrzeni montażowej.

Zakucie do węża hydraulicznego 2SN

Ten wariant przeznaczony jest do przewodu 2SN DN08. Podczas wykonywania przewodu należy stosować elementy i parametry zaciskania odpowiednie dla konkretnego węża.

Nie należy przenosić średnicy zakucia z przewodu 1SN, 1SC, 2SC lub innej konstrukcji tylko dlatego, że posiada ona ten sam rozmiar DN08. Średnica zewnętrzna i budowa węża mogą się różnić.

Ustawienie kolanka przed zakuwaniem

Przed wykonaniem ostatecznego zakucia należy ustalić kierunek, w którym ma być skierowana końcówka 90°. Ma to szczególne znaczenie wtedy, gdy również na drugim końcu przewodu znajduje się końcówka kątowa.

Nieprawidłowe ustawienie może powodować skręcanie przewodu po zamontowaniu, naprężenia przy końcówkach lub kolizję z konstrukcją maszyny.

Najczęstsze błędy przy doborze

Do częstych błędów należy pomylenie DN08 z gwintem 3/8", nieuwzględnienie standardu BSP albo dobór elementu współpracującego z innym sposobem uszczelnienia niż stożek 60°.

Warto również porównać wymiary kolanka. Końcówka standardowa i kompaktowa DN08 3/8" mogą mieć to samo przyłącze, ale różnić się geometrią i ilością miejsca potrzebnego do montażu.
