Zakucie DKR 90° C12 16 5/8" /2SN

Przejdź do sekcji Opinie

24,43 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Zakucie DKR 90° C12 DN16 5/8" BSP do węża 2SN

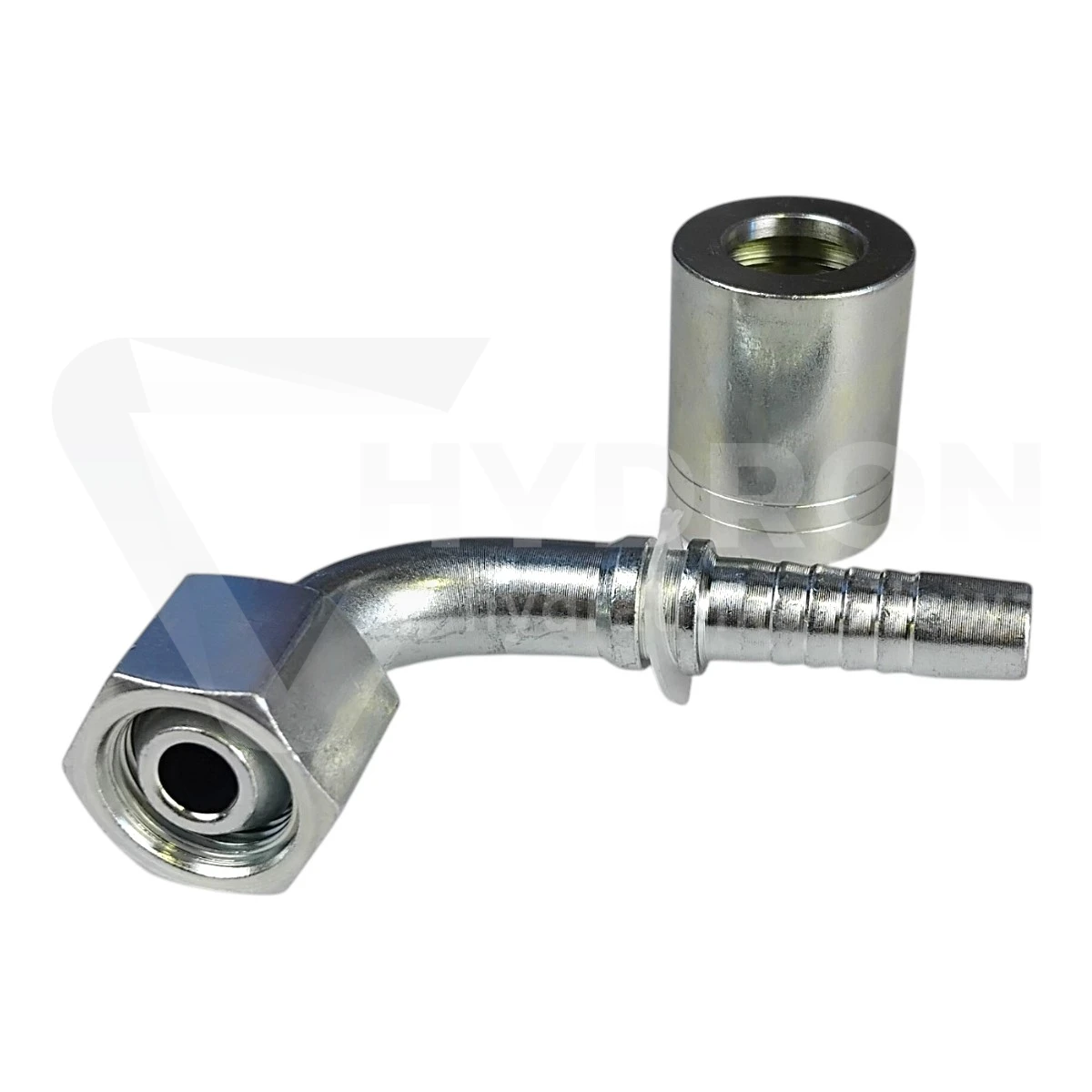

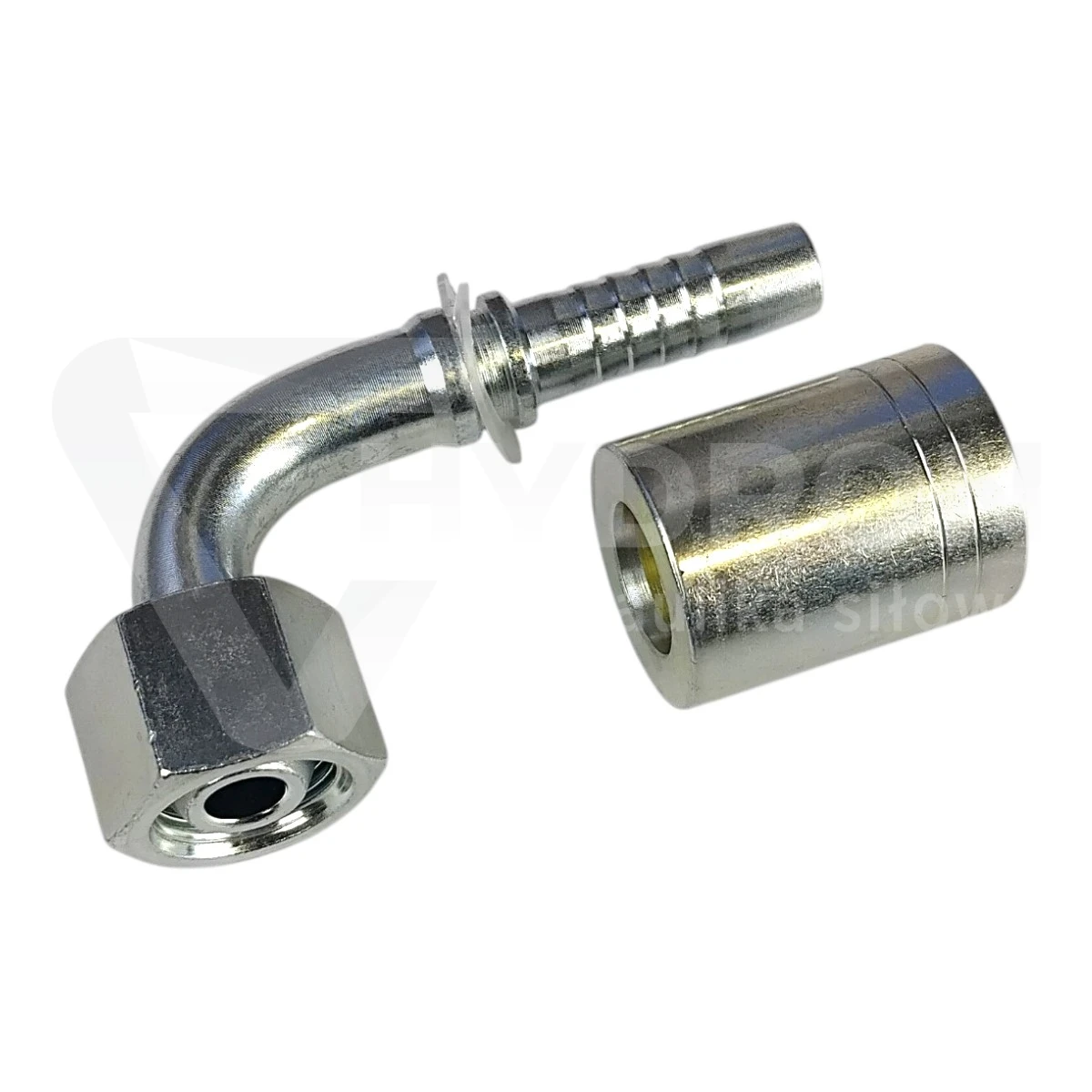

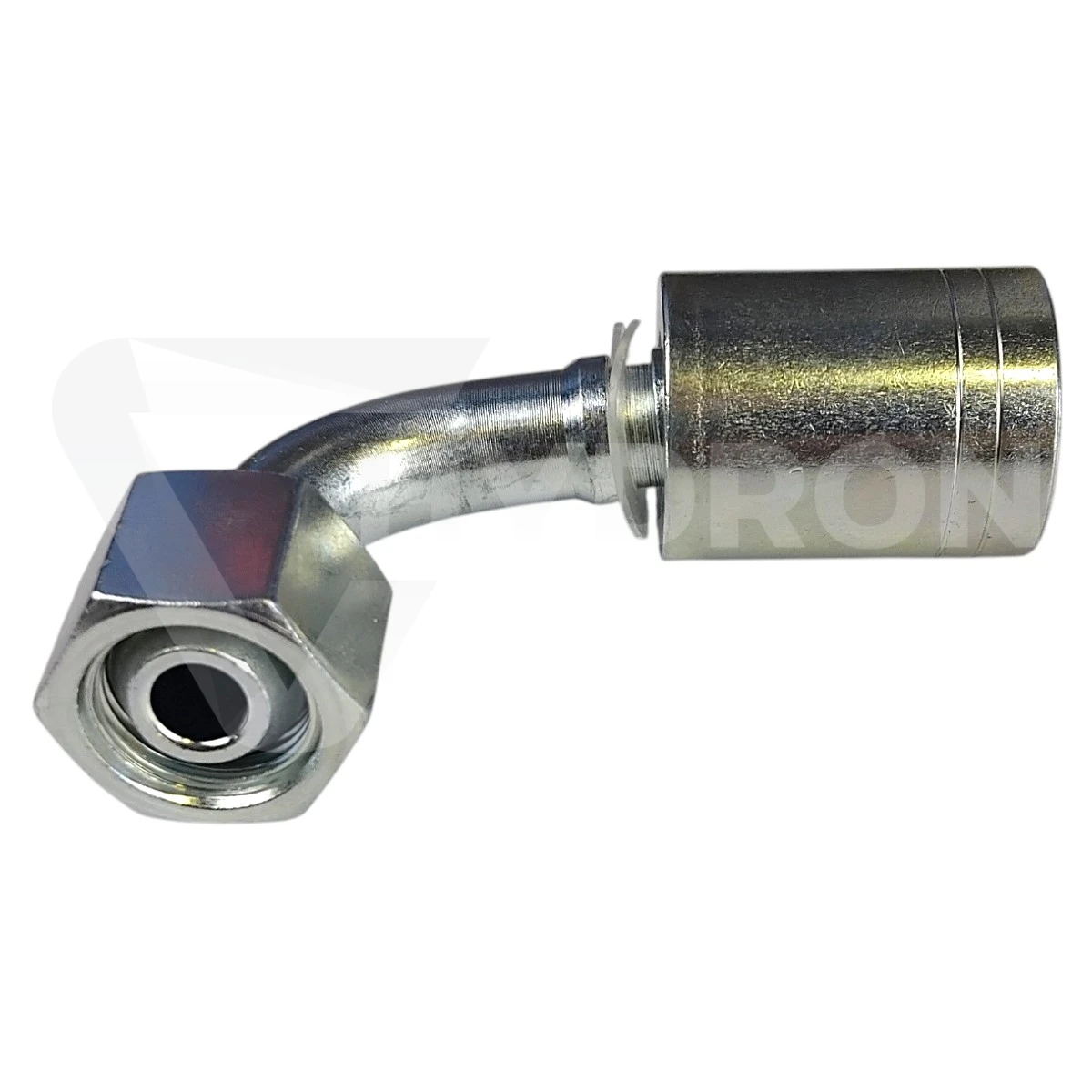

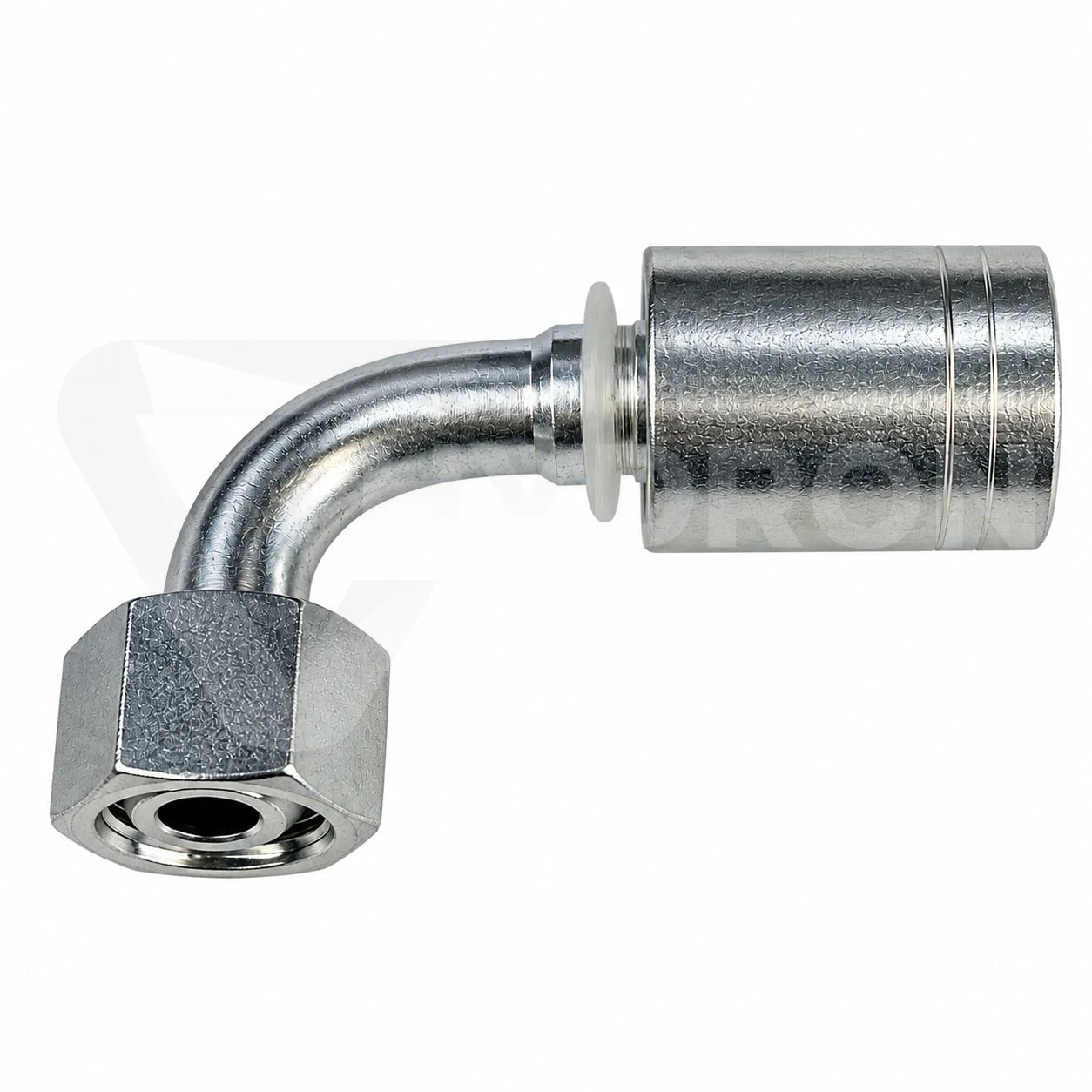

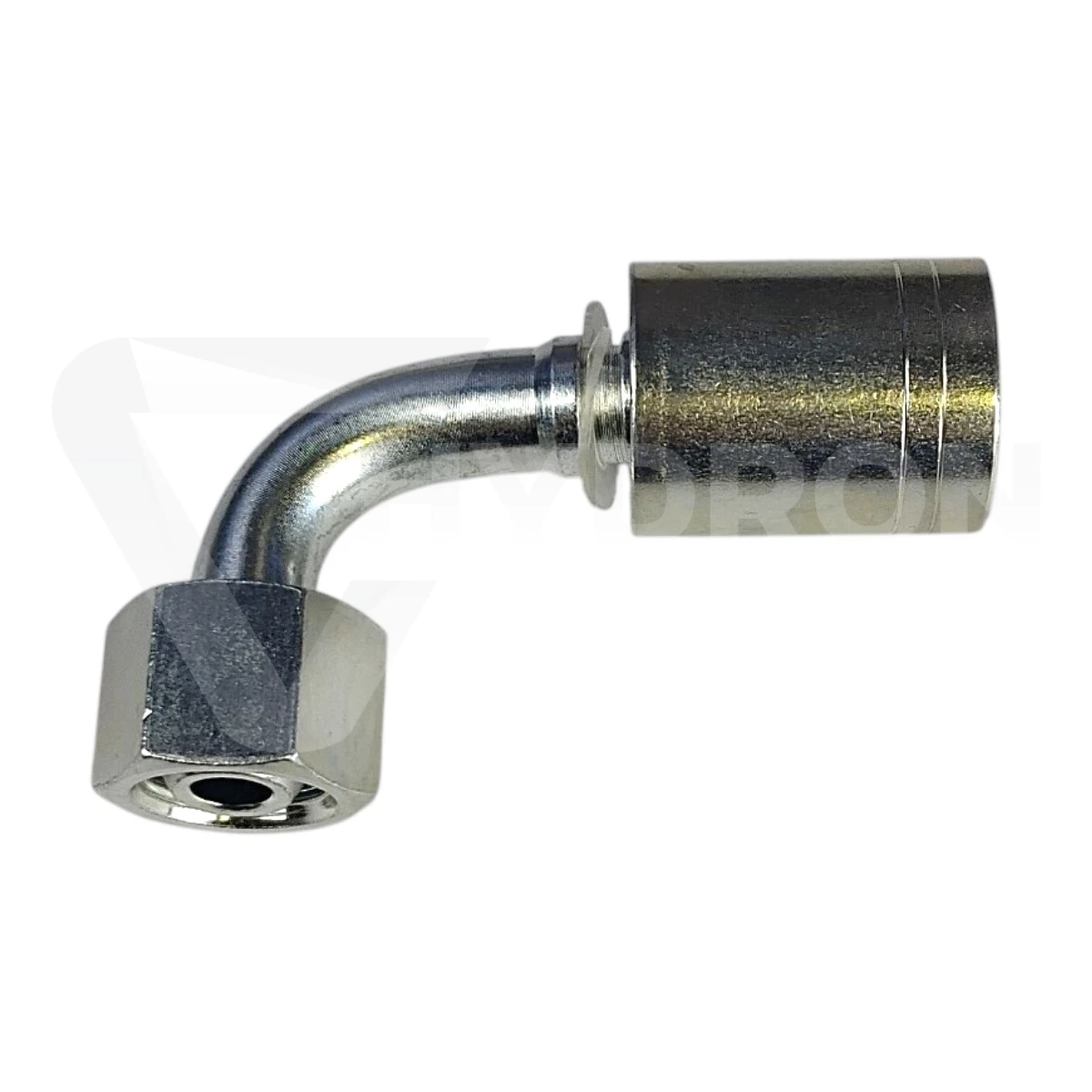

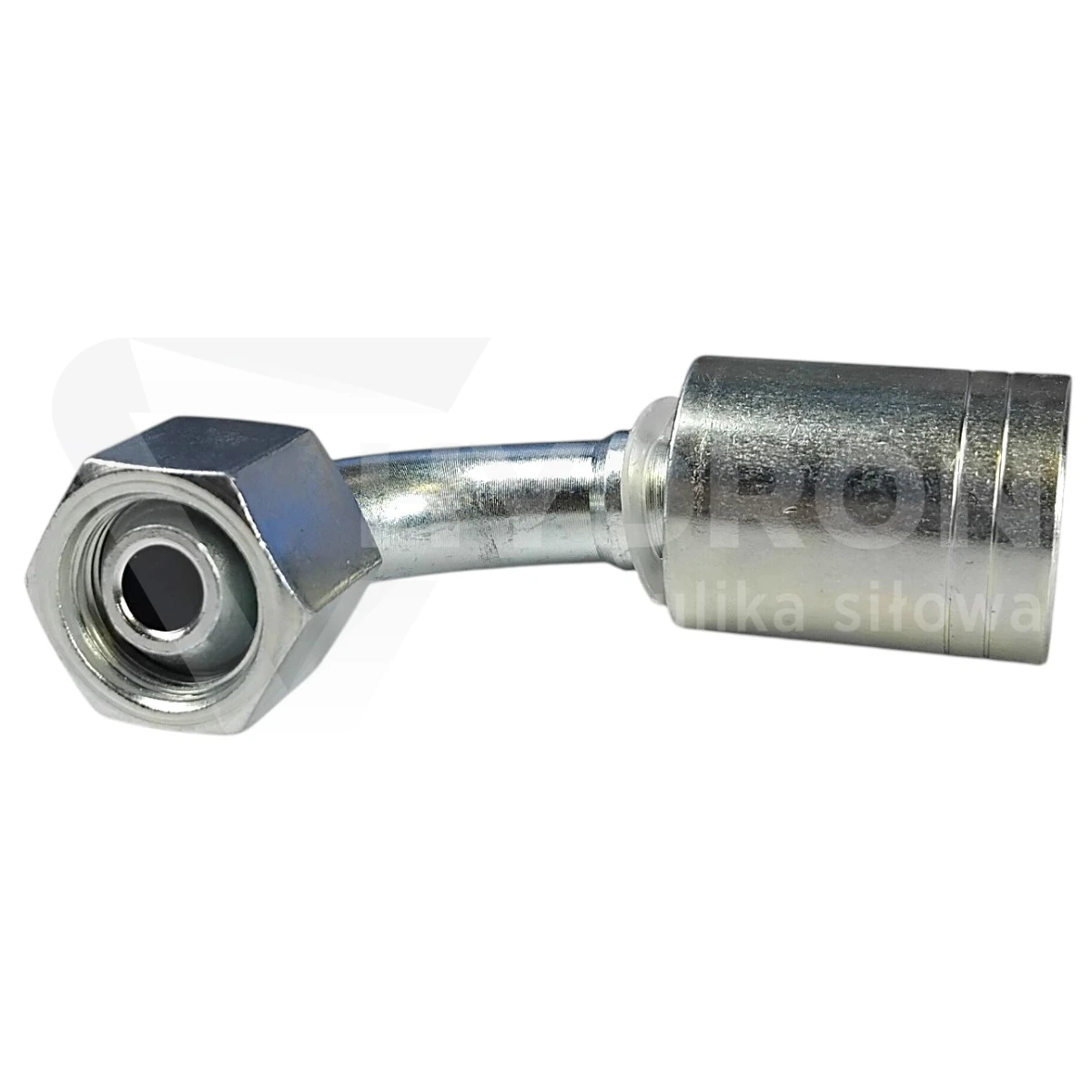

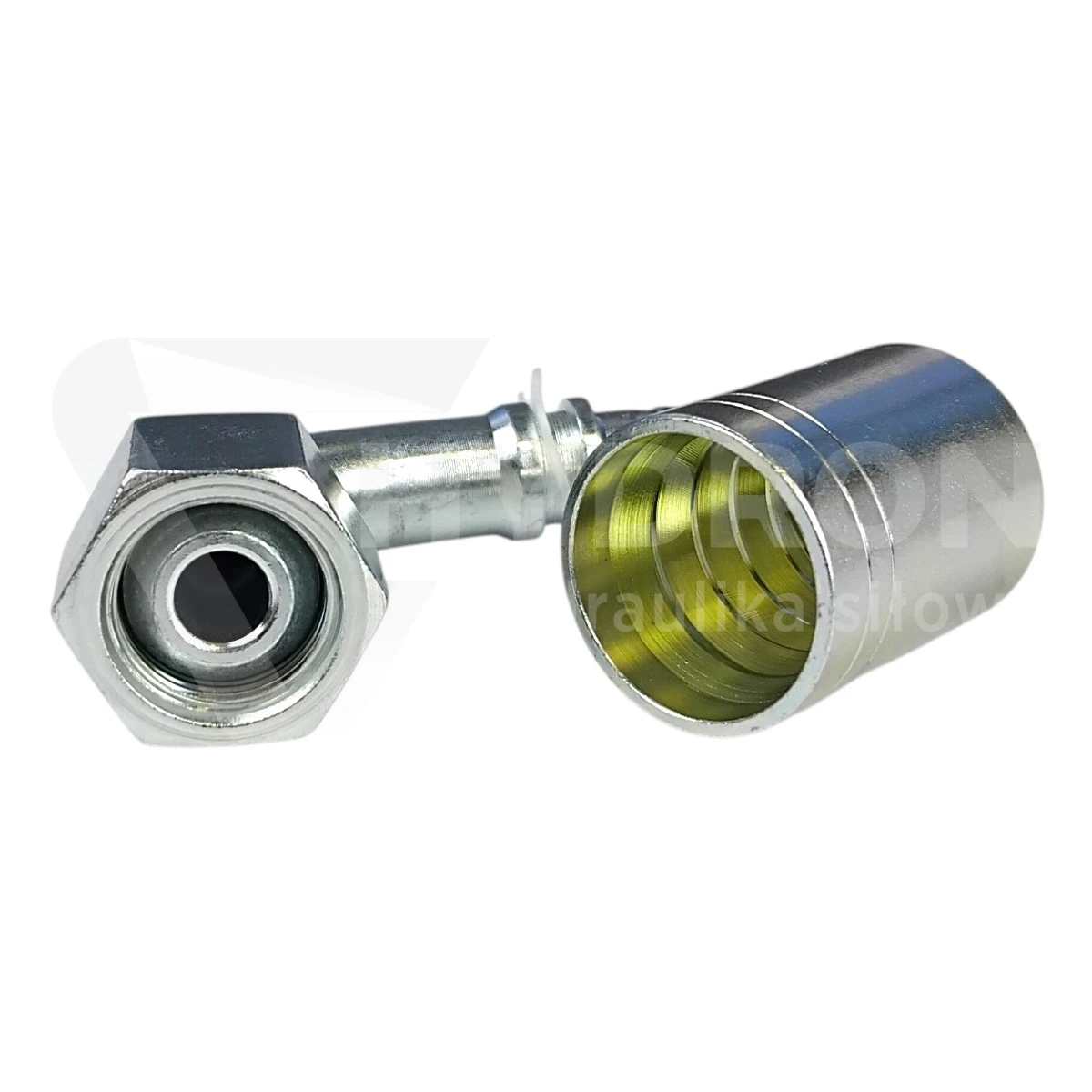

Zakucie DKR 90° C12 DN16 5/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania zakutych przewodów z wężem 2SN w rozmiarze DN16. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 5/8" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° umożliwia zmianę kierunku prowadzenia przewodu bez stosowania dodatkowego kolanka hydraulicznego.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
gwint przyłączeniowy: G 5/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 12,5 mm,
wymiar E: 60 mm,
wymiar B: 55 mm,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

DKR 90° z gwintem 5/8" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wykonaniu zastosowano gwint G 5/8", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dopasowaną do stożka 60°.

Obrotowa nakrętka umożliwia dokręcenie połączenia bez obracania całym przewodem. Jest to istotne szczególnie podczas montażu gotowego przewodu w maszynie, ponieważ ogranicza ryzyko jego skręcania.

DN16 i 5/8" BSP – co oznaczają?

DN16 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/8". Drugie oznaczenie 5/8" dotyczy gwintu BSP znajdującego się po stronie przyłączeniowej.

W tym wariancie wartości nominalne są takie same, ale opisują dwa różne elementy końcówki. Przy doborze należy więc osobno potwierdzić rozmiar węża oraz gwint współpracującego urządzenia.

DN16 występuje również z gwintem 3/4" BSP

W rodzinie C12 dla przewodu DN16 dostępne są co najmniej dwa warianty przyłączeniowe: G 5/8" BSP oraz G 3/4" BSP. Z tego względu nie należy zamawiać końcówki wyłącznie na podstawie oznaczenia DN16.

Przed wymianą warto sprawdzić gwint demontowanej końcówki lub przyłącza w maszynie. Pomylenie 5/8" z 3/4" uniemożliwi prawidłowy montaż przewodu.

Uszczelnienie na stożku 60°

Końcówki DKR BSP wykorzystują uszczelnienie na stożku 60°. Gwint odpowiada za dociśnięcie elementów, natomiast właściwa szczelność połączenia powstaje na współpracujących powierzchniach stożkowych.

Dlatego zgodny rozmiar gwintu nie jest jedynym kryterium doboru. Element współpracujący powinien posiadać również odpowiednią geometrię powierzchni uszczelniającej.

Dlaczego warto zastosować końcówkę 90°?

Wykonanie kątowe pozwala skierować przewód bezpośrednio w bok lub w dół od przyłącza. Jest to przydatne przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie węża.

Odpowiednio dobrana końcówka 90° może także ograniczyć liczbę dodatkowych adapterów i uprościć przebieg instalacji hydraulicznej.

Wymiary C12 DN16 5/8"

Dla wariantu C12 DN16 z gwintem G 5/8" BSP tabela HYDRON podaje wymiar D równy 12,5 mm, E równy 60 mm oraz B równy 55 mm. Wymiary te warto porównać z istniejącą końcówką, szczególnie gdy przestrzeń montażowa jest ograniczona.

Zakucie do węża hydraulicznego 2SN

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN DN16. Tuleję oraz parametry zakuwania należy dobrać do konkretnego rodzaju i producenta węża.

Nie należy przenosić ustawień zakuwarki z przewodów 1SN, 1SC, 2SC lub innych konstrukcji wyłącznie na podstawie zgodnego oznaczenia DN16.

Ustawienie końcówki przed zakuciem

W przypadku końcówki 90° przed zaciskaniem należy ustalić jej właściwą orientację. Jest to szczególnie ważne wtedy, gdy również drugi koniec przewodu posiada kolanko.

Nieprawidłowe ustawienie końcówek może powodować skręcenie gotowego przewodu, naprężenia przy zakuciach lub kolizję z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstszy błąd to pomylenie wariantu DN16 5/8" BSP z DN16 3/4" BSP. Należy również zweryfikować standard BSP, stożek 60° oraz konstrukcję przewodu 2SN.
