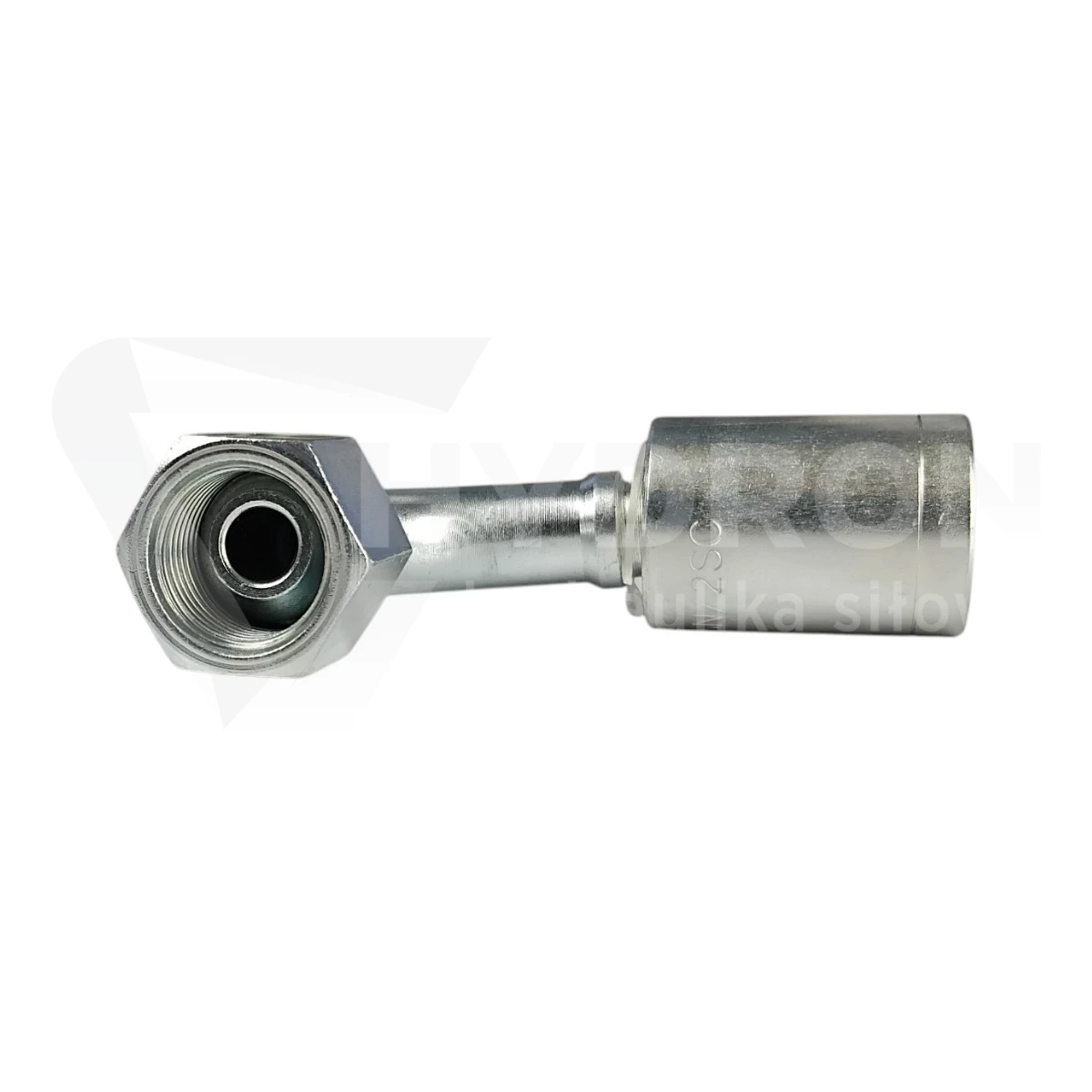

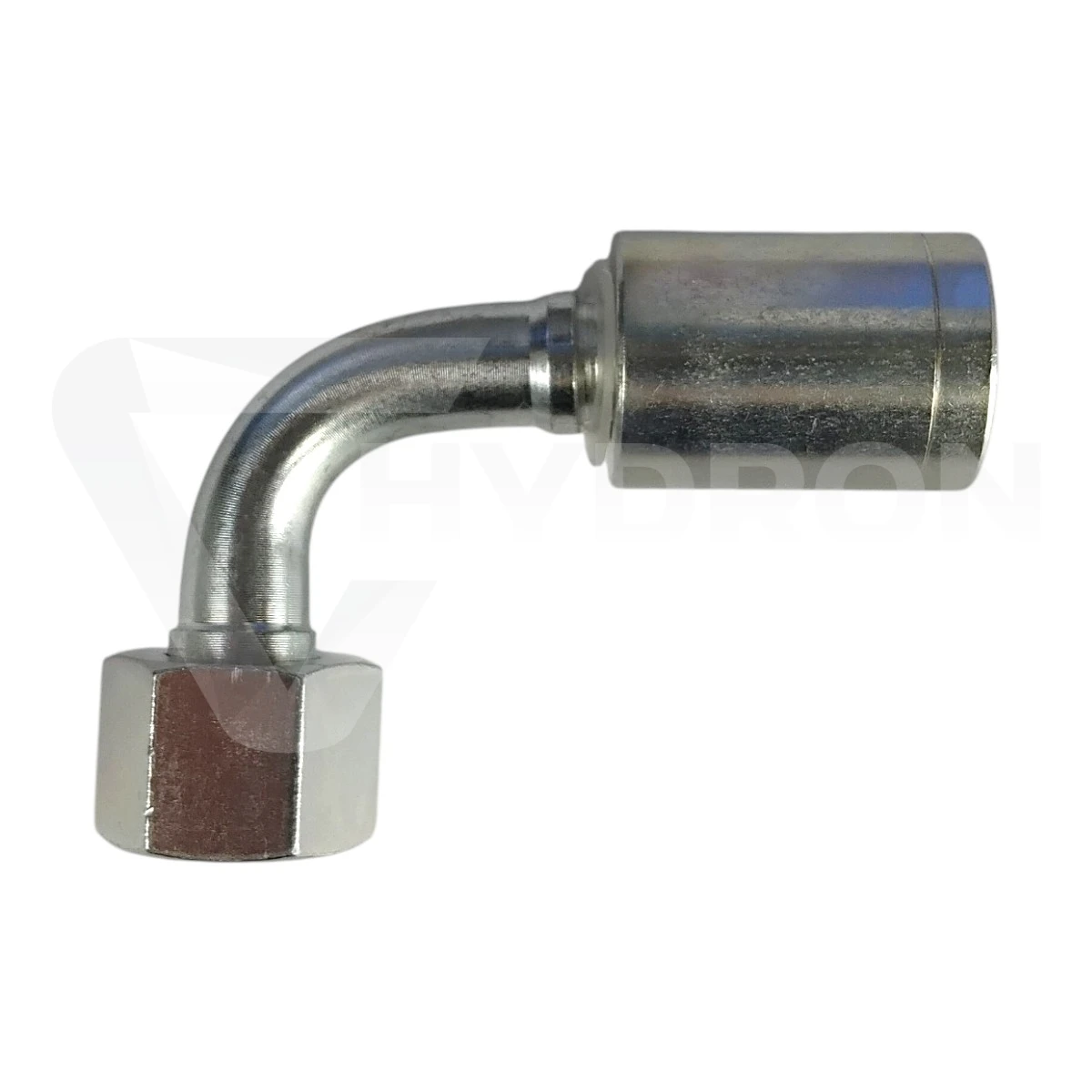

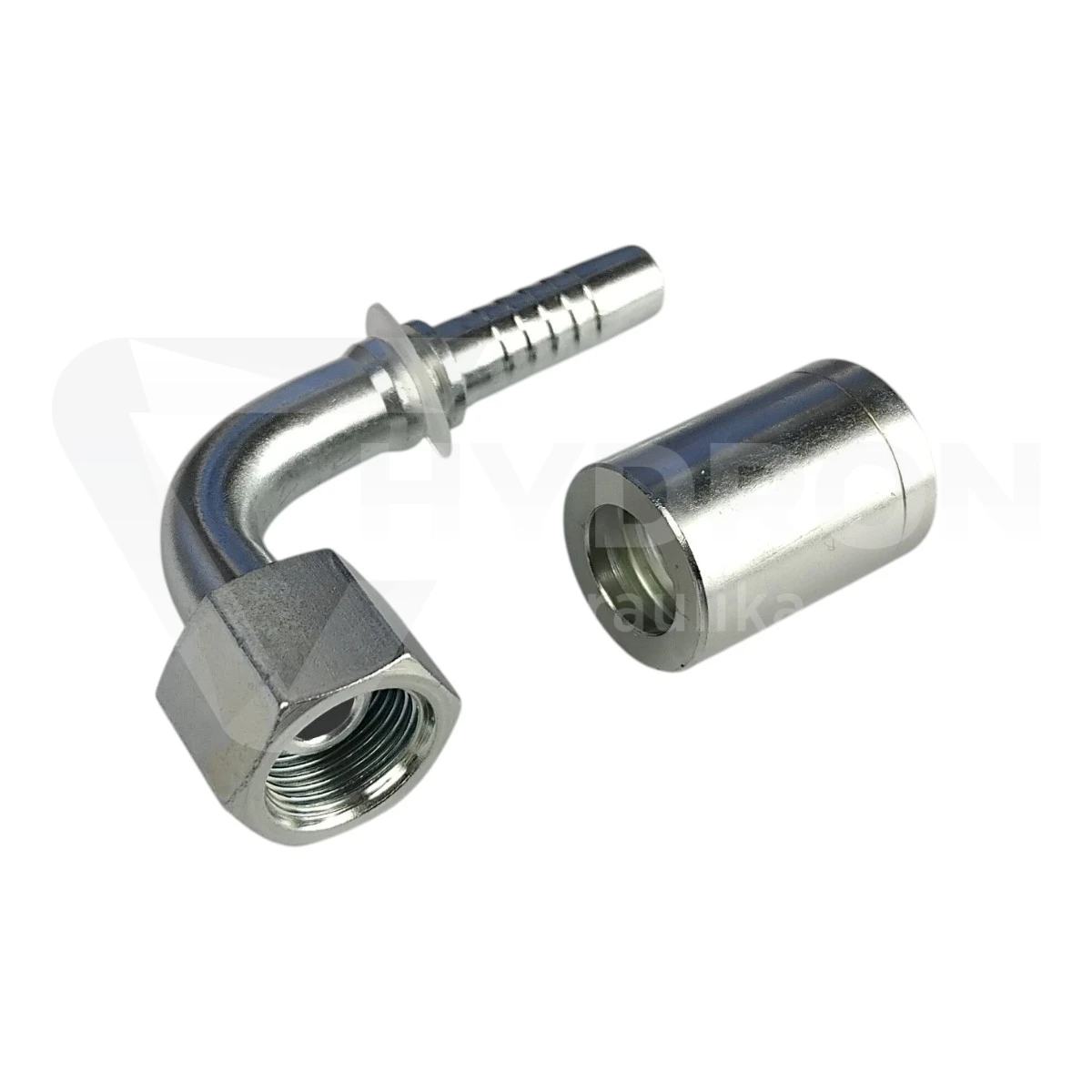

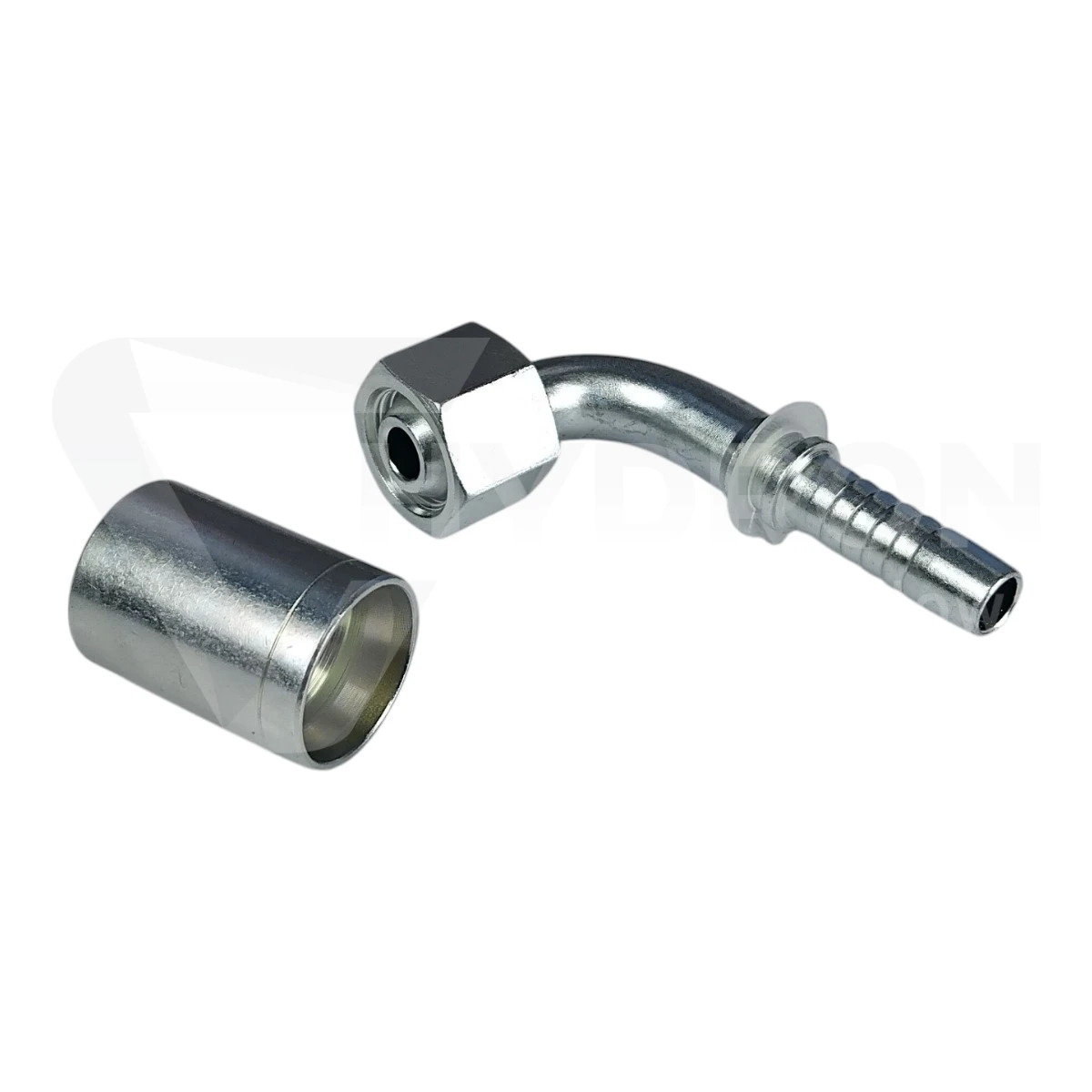

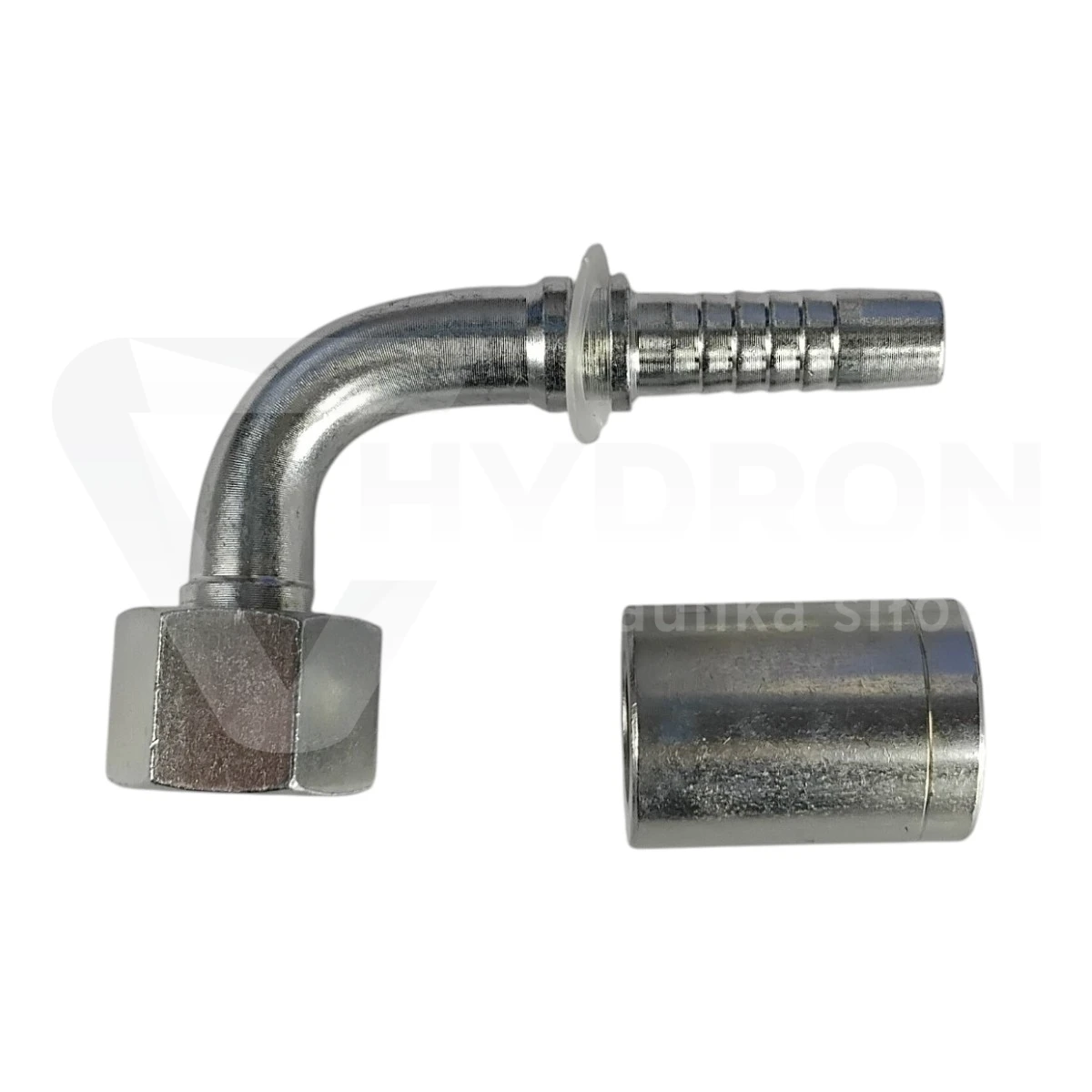

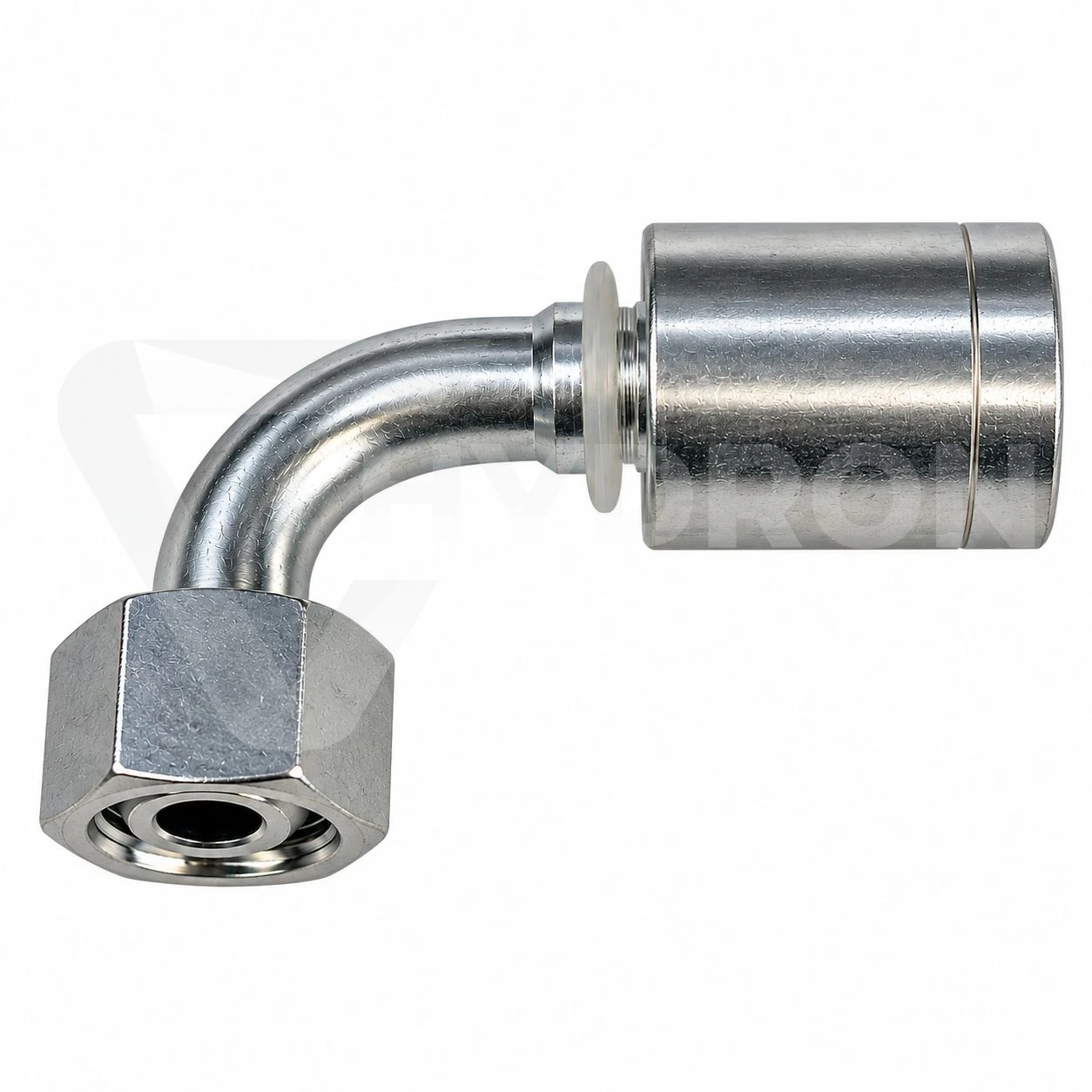

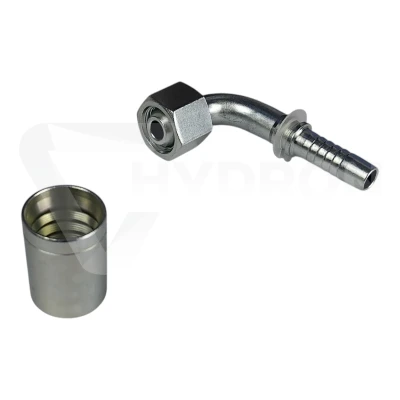

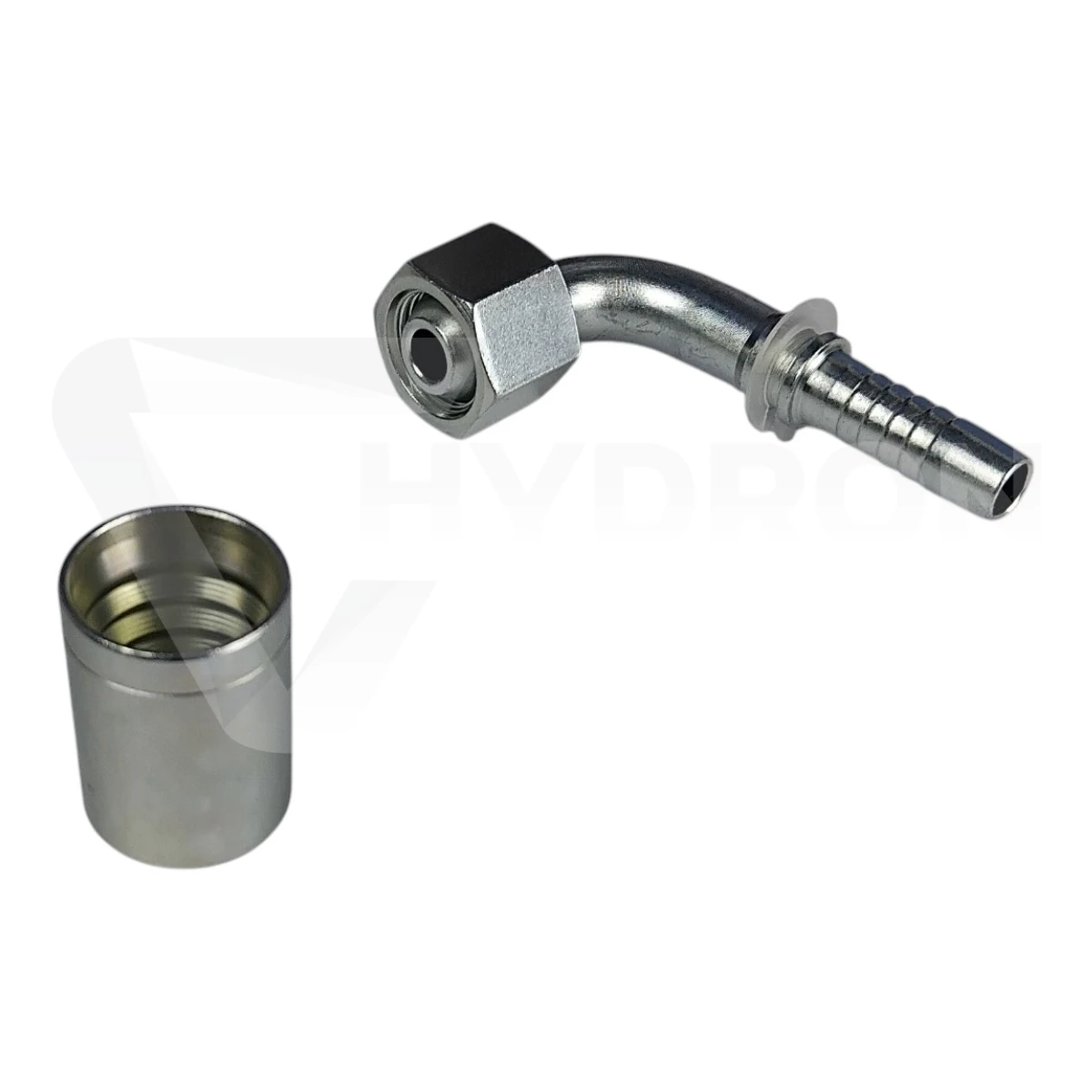

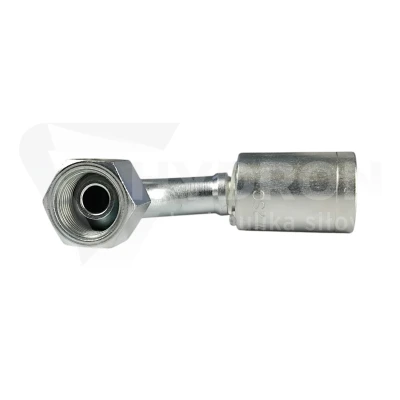

Zakucie DKR 90° C12 20 3/4" /1SN

Przejdź do sekcji Opinie

30,28 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

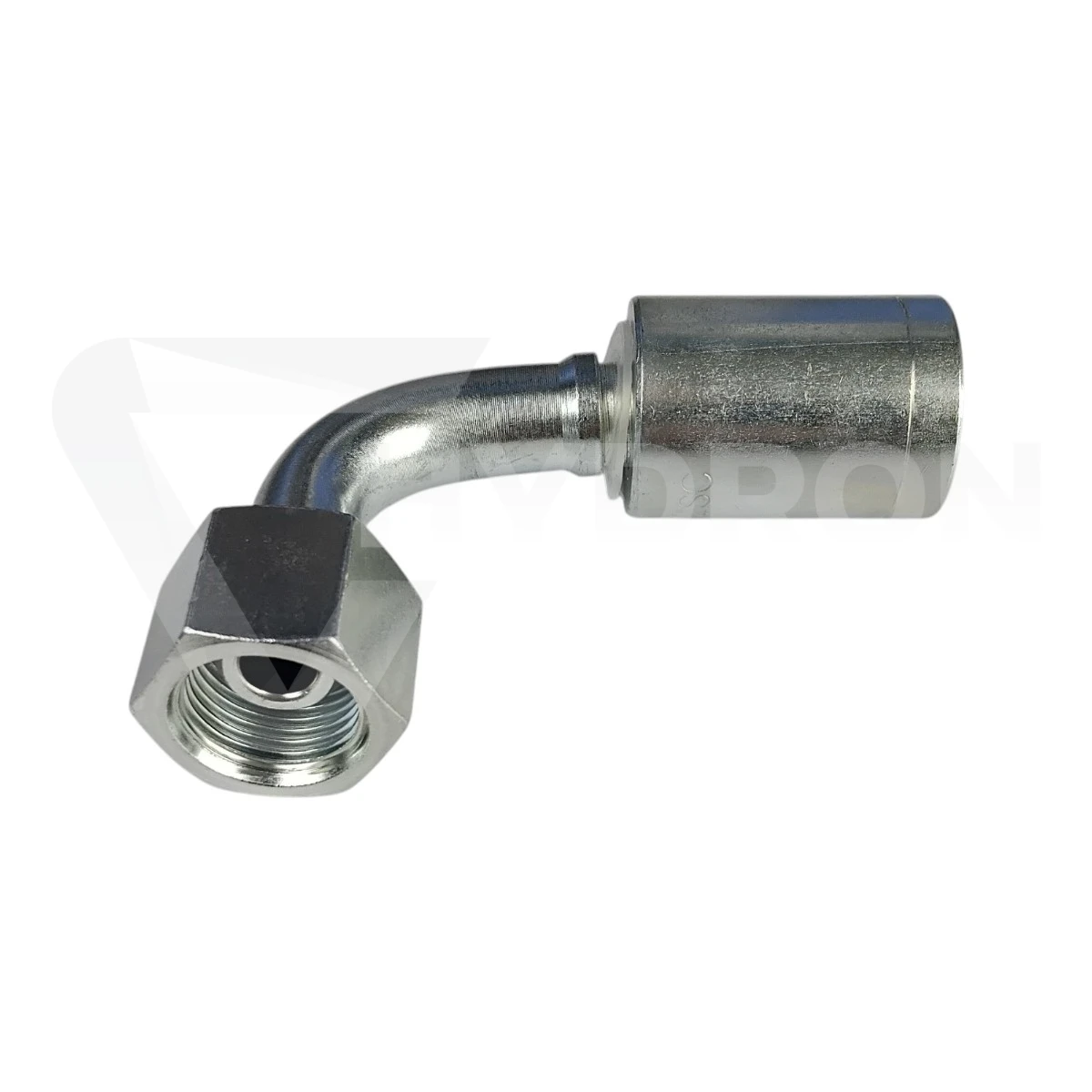

Zakucie DKR 90° C12 DN20 3/4" BSP do węża 1SN

Zakucie DKR 90° C12 DN20 3/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN20. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz uszczelnienie na stożku 60°. Konstrukcja 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni i pozwala zmienić kierunek bez stosowania dodatkowego kolanka.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem 3/4" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 3/4", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dopasowaną do stożka 60°.

Obrotowa nakrętka umożliwia dokręcenie gotowego przewodu bez obracania całym wężem, co ułatwia montaż i ogranicza ryzyko skręcenia przewodu.

DN20 i 3/4" BSP – dwa różne parametry

DN20 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 3/4". Drugie oznaczenie 3/4" odnosi się do gwintu BSP po stronie przyłączeniowej. W tym przypadku wartości nominalne są takie same, ale opisują dwie różne części produktu.

Przy doborze należy więc sprawdzić osobno rozmiar przewodu oraz gwint przyłącza w maszynie. Nie należy zakładać, że każdy wariant DN20 będzie miał taki sam gwint.

Uszczelnienie na stożku 60°

Połączenie DKR wykorzystuje powierzchnie uszczelniające na stożku 60°. Gwint odpowiada za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest dzięki prawidłowemu dopasowaniu powierzchni stożkowych.

Dlatego zgodny gwint G 3/4" BSP nie jest jedynym kryterium doboru. Należy również sprawdzić sposób uszczelnienia elementu współpracującego.

Zakucie do węża hydraulicznego 1SN DN20

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN20. Tuleję oraz parametry zaciskania należy dobrać do konkretnego węża i systemu zakuwania.

Nie należy automatycznie stosować tulei lub ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że mają ten sam nominalny rozmiar DN20.

Dlaczego końcówka 90°?

Końcówka 90° pozwala skierować przewód bezpośrednio w wymaganym kierunku. Rozwiązanie sprawdza się szczególnie przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie końcówka prosta mogłaby wymuszać zbyt ciasne zagięcie węża.

W wielu przypadkach zastosowanie końcówki kątowej może również ograniczyć konieczność używania dodatkowego adaptera kolankowego.

Ustawienie końcówki przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Jest to szczególnie ważne wtedy, gdy również na drugim końcu przewodu znajduje się kolanko.

Błędne ustawienie może powodować skręcanie przewodu, naprężenia przy zakuciach lub kolizję z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie rozmiaru przewodu z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie tulei przeznaczonej do innego typu węża niż 1SN.
