Zakucie DKR-FL 13 1/2" / 2SN

Przejdź do sekcji Opinie

11,76 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

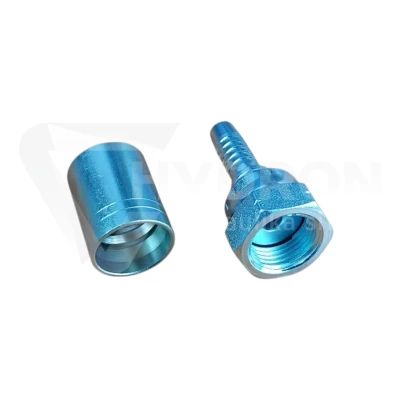

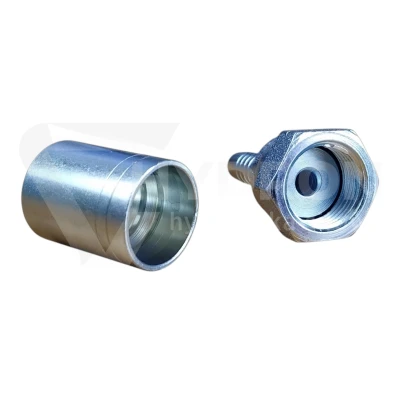

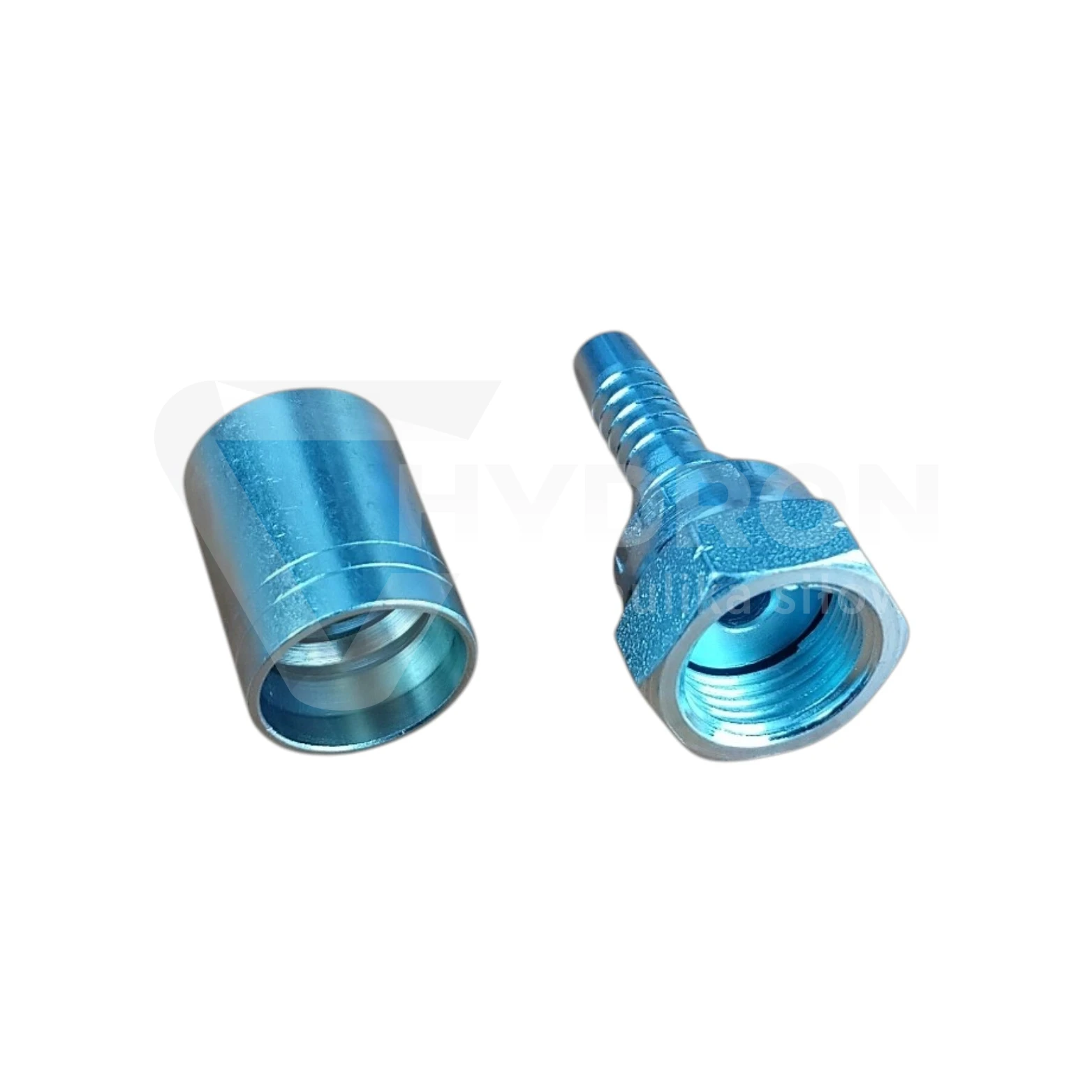

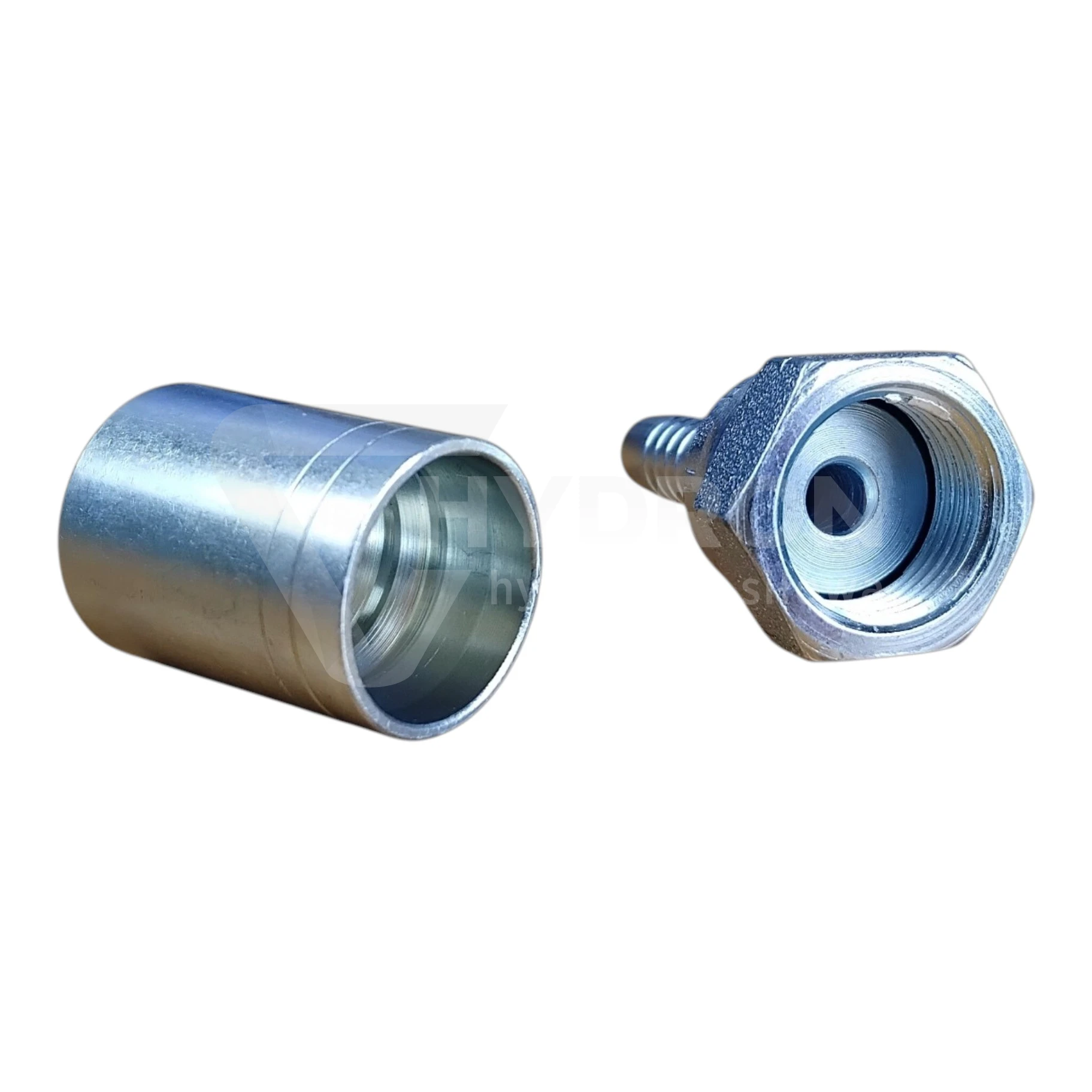

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/2" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

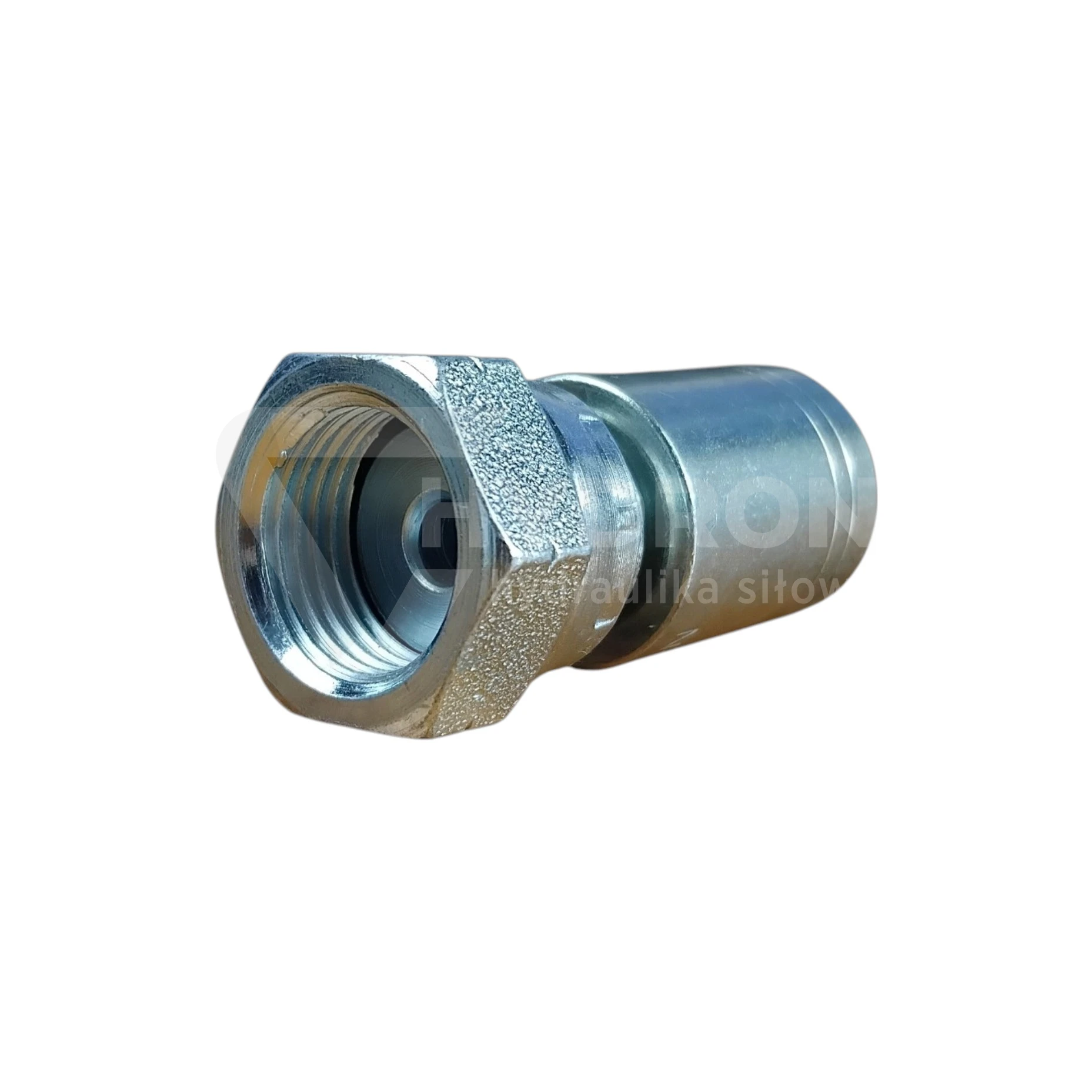

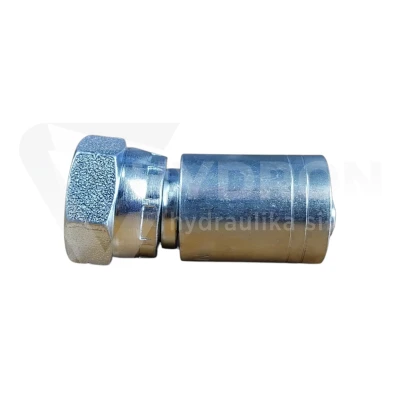

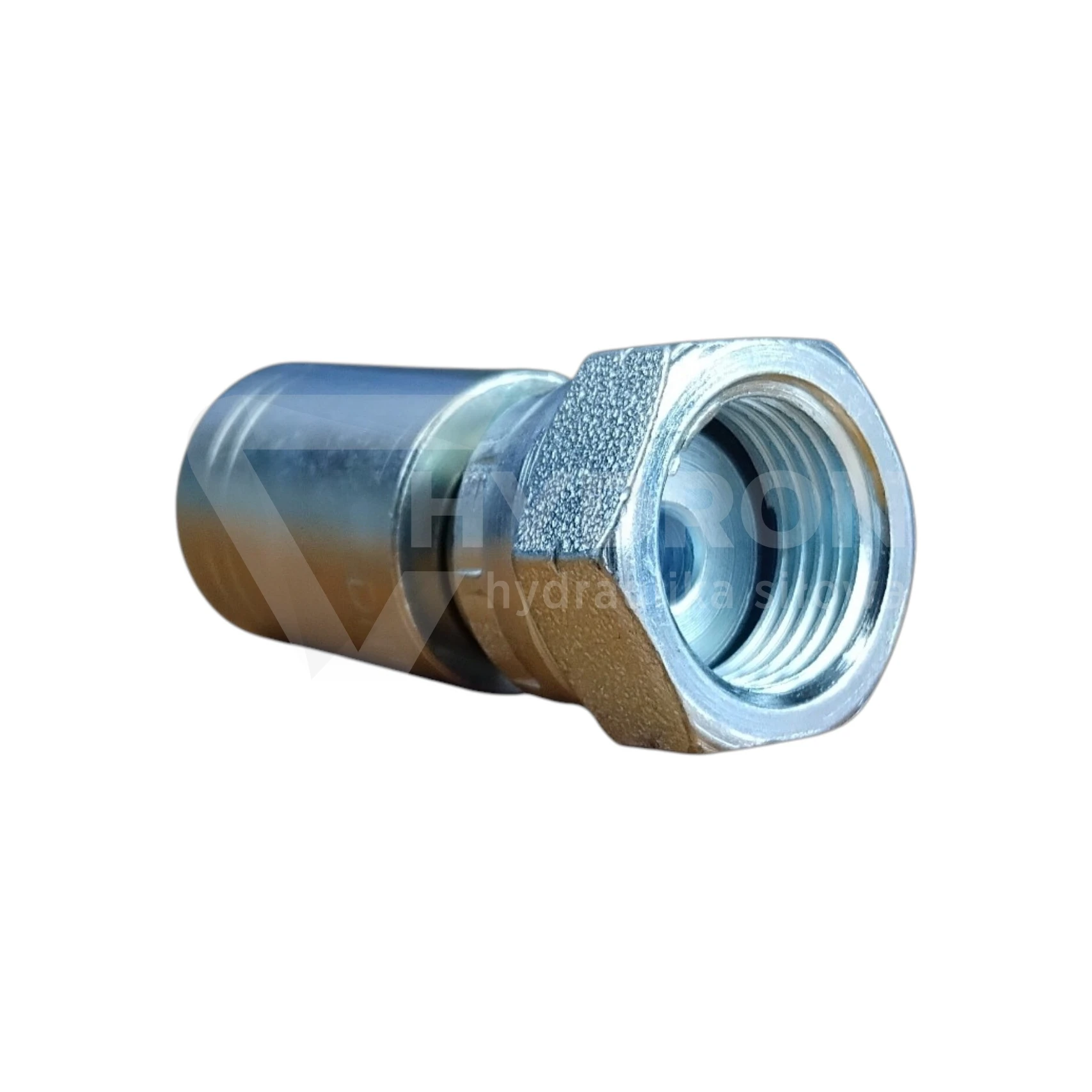

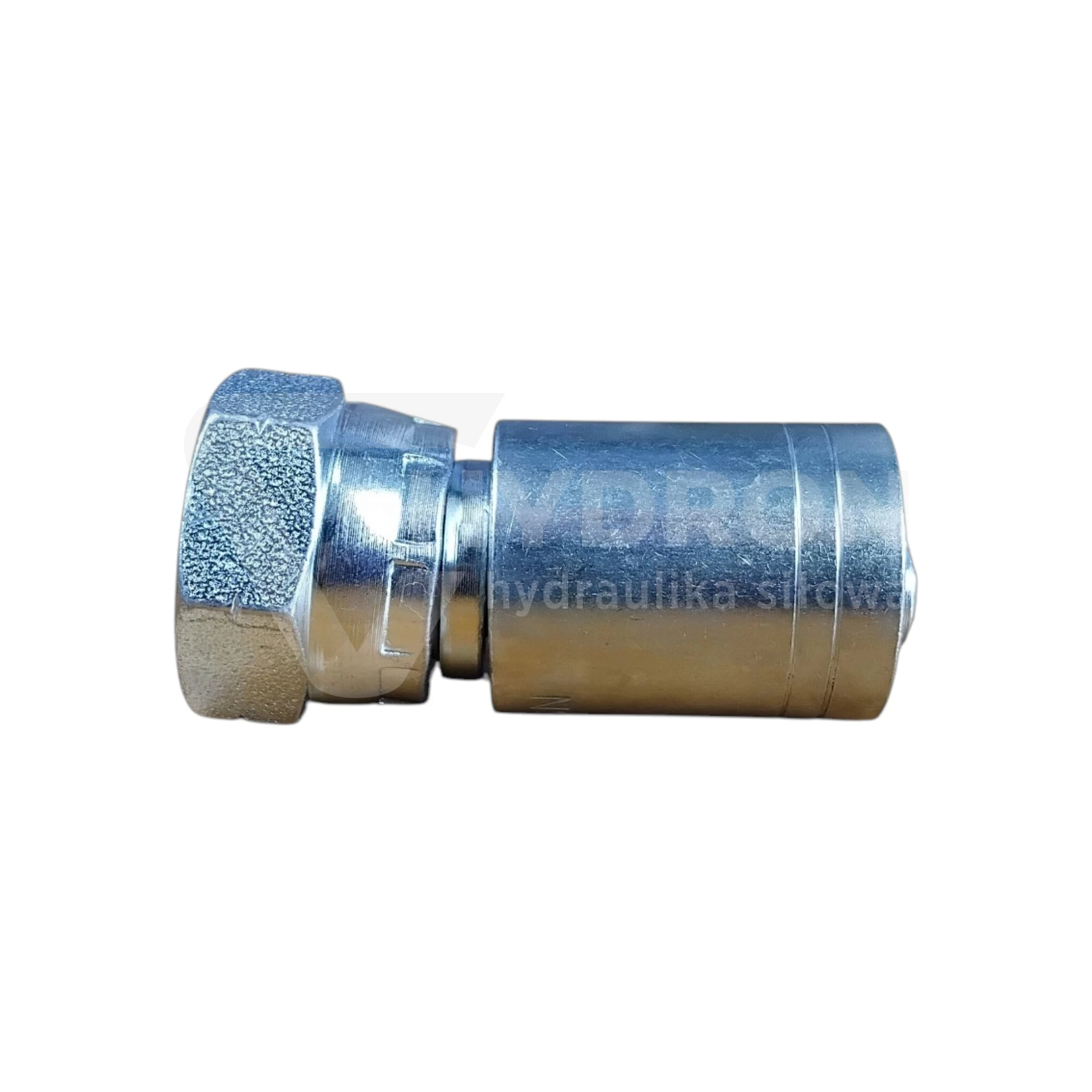

Zakucie DKR-FL C51 DN13 1/2" BSP do węża 2SN

Zakucie DKR-FL C51 DN13 1/2" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz płaskie uszczelnienie czołowe Flat Seal. Jest to istotna różnica względem klasycznych końcówek DKR, które wykorzystują uszczelnienie na stożku 60°.

Parametry techniczne zakucia DKR-FL C51

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR-FL,
oznaczenie grupy: C51,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: płaskie czołowe Flat Seal,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR-FL C51 – płaskie uszczelnienie zamiast stożka 60°

Najważniejszą cechą końcówki DKR-FL jest sposób uszczelnienia połączenia. W tym systemie nie występuje charakterystyczne dla standardowego DKR gniazdo stożkowe 60°. Końcówka posiada płaską powierzchnię czołową, która współpracuje z odpowiednim płaskim gniazdem elementu przyłączeniowego.

Z tego powodu standardowego DKR i DKR-FL nie należy traktować jako zamienników tylko dlatego, że posiadają taki sam gwint BSP. Prawidłowe uszczelnienie wymaga zgodności również po stronie powierzchni przylgowej.

Gwint wewnętrzny G 1/2" BSP

Końcówka posiada gwint wewnętrzny G 1/2" BSP w obrotowej nakrętce. Rozwiązanie to ułatwia podłączenie gotowego przewodu do elementu instalacji bez konieczności obracania całym wężem.

Przy doborze należy sprawdzić zarówno rozmiar gwintu 1/2", standard BSP, jak i rodzaj płaskiego gniazda uszczelniającego. Samo dopasowanie średnicy i skoku gwintu nie jest wystarczające.

DN13 do węża hydraulicznego 2SN

DN13 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/2". Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN.

Podczas montażu należy zastosować właściwą tuleję zaciskową oraz parametry zakuwania odpowiednie do konkretnego węża 2SN i systemu końcówek. Nie należy automatycznie stosować tulei lub średnic zacisku przeznaczonych do innych konstrukcji przewodów.

Jak działa uszczelnienie Flat Seal?

W systemie Flat Seal szczelność uzyskiwana jest przez docisk odpowiednio dopasowanych płaskich powierzchni czołowych. W zależności od konstrukcji współpracującego przyłącza może być stosowany dodatkowy element uszczelniający.

Takie rozwiązanie wymaga prawidłowo dobranej powierzchni współpracującej. Połączenie końcówki DKR-FL ze standardowym gniazdem DKR 60° nie zapewnia właściwych warunków uszczelnienia.

Gdzie stosuje się końcówki DKR-FL?

Końcówki DKR-FL stosuje się w instalacjach hydraulicznych wymagających przyłącza BSP z płaskim uszczelnieniem czołowym. Występują między innymi w maszynach, urządzeniach przemysłowych oraz wybranych układach pochodzenia azjatyckiego.

Dlaczego obrotowa nakrętka jest praktyczna?

Obrotowa nakrętka umożliwia dokręcenie przewodu bez skręcania samego węża. Ma to znaczenie szczególnie podczas montażu gotowych przewodów w ograniczonej przestrzeni, gdzie obracanie całym przewodem jest utrudnione.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów zastosowanego węża 2SN, tulei, końcówki oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju końcówki DKR-FL.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest potraktowanie DKR-FL jako standardowej końcówki DKR tylko dlatego, że oba rozwiązania wykorzystują gwint BSP. DKR-FL posiada płaskie uszczelnienie czołowe, natomiast standardowe DKR wykorzystuje stożek 60°. Należy również sprawdzić rozmiar DN13, gwint G 1/2" BSP oraz zgodność końcówki z wężem 2SN.

Końcówki DKR-FL i przewody hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii końcówki DKR-FL C51 z płaskim uszczelnieniem.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Czym DKR-FL różni się od zwykłego DKR?

DKR-FL posiada płaskie uszczelnienie czołowe Flat Seal. Standardowy DKR wykorzystuje uszczelnienie na stożku 60°.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP.

Do jakiego węża przeznaczone jest zakucie?

Produkt jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN13.

Czy DKR-FL można podłączyć do standardowego gniazda DKR 60°?

Nie należy traktować tych połączeń jako zamiennych. DKR-FL wymaga płaskiej powierzchni współpracującej, a standardowy DKR korzysta ze stożka 60°.

Czy DN13 oznacza gwint 1/2"?

DN13 określa rozmiar strony przewodowej. Gwint G 1/2" BSP jest osobnym parametrem strony przyłączeniowej, mimo że oba rozmiary nominalnie odpowiadają 1/2".
