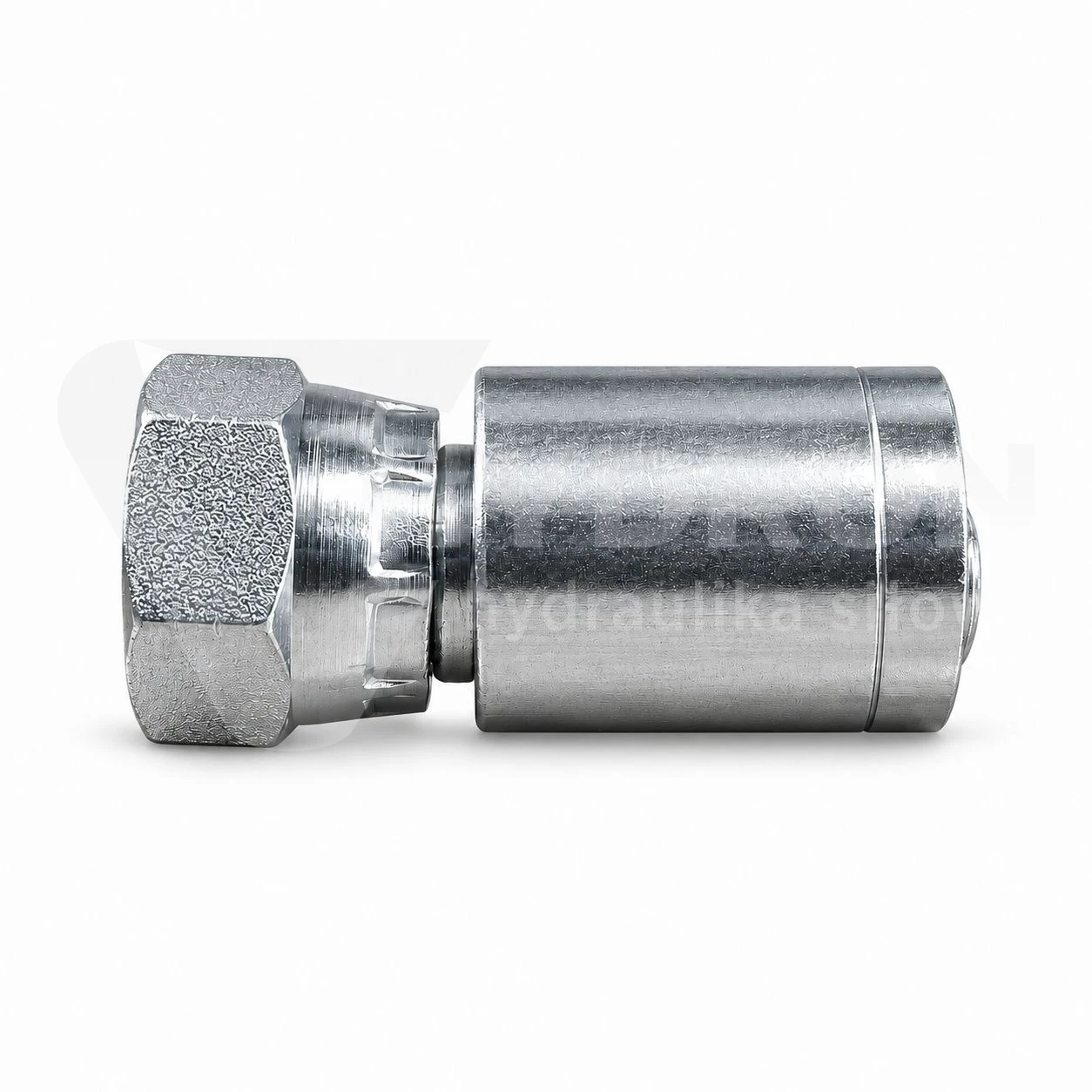

Zakucie K41 ORFS DN10 11/16” / 1SN CATERPILLAR

Przejdź do sekcji Opinie

10,30 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 11/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie K41 ORFS DN10 11/16" 1SN Caterpillar

Zakucie K41 ORFS DN10 11/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 11/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Wariant ten może być stosowany między innymi przy wykonywaniu i odtwarzaniu przewodów hydraulicznych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: 11/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka ORFS

K41 jest prostym wariantem końcówki ORFS. Taka konstrukcja jest odpowiednia w miejscach, gdzie przewód może zostać wyprowadzony bezpośrednio w osi przyłącza i nie ma potrzeby stosowania wersji kątowej.

Przy montażu należy jednak pozostawić odpowiednią przestrzeń na zachowanie prawidłowego promienia gięcia węża. Zbyt ciasne zagięcie tuż za zakuciem może powodować dodatkowe naprężenia i przyspieszać zużycie przewodu.

Gwint 11/16" ORFS i uszczelnienie O-Ring Face Seal

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na gwincie ani na stożku.

Przy doborze należy więc sprawdzić nie tylko nominalny wymiar gwintu 11/16", ale również zgodność ze standardem ORFS i geometrię powierzchni uszczelniającej elementu współpracującego.

DN10 do węża hydraulicznego 1SN

DN10 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 3/8". Ten wariant produktu przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 1SN.

Przy zakuwaniu należy zastosować tuleję oraz parametry zacisku odpowiednie do konkretnego węża 1SN i stosowanego systemu końcówek. Nie należy automatycznie przenosić ustawień przeznaczonych dla 2SN, 2SC, 4SP lub innych konstrukcji przewodów.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie podobnego rozmiaru gwintu. Systemy te różnią się geometrią połączenia oraz sposobem uzyskania szczelności.

W ORFS charakterystyczne jest płaskie uszczelnienie czołowe z O-ringiem. Podczas identyfikacji należy więc sprawdzić zarówno wymiar gwintu, jak i powierzchnię uszczelniającą.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN10 11/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN10, gwint 11/16" ORFS, typ węża 1SN oraz sposób uszczelnienia.

Kiedy wybrać wersję prostą K41?

Wersja prosta sprawdzi się wtedy, gdy przewód może zostać poprowadzony osiowo od punktu przyłączenia i dostępna przestrzeń umożliwia zachowanie prawidłowego promienia gięcia. W bardziej ograniczonej przestrzeni lepszym wyborem może być końcówka kątowa.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża 1SN, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, dobór końcówki wyłącznie według wymiaru gwintu 11/16", nieuwzględnienie płaskiego uszczelnienia czołowego oraz zastosowanie tulei nieodpowiedniej do węża 1SN.
