Zakucie K41 ORFS DN10 11/16” / 2SN CATERPILLAR

Przejdź do sekcji Opinie

10,96 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

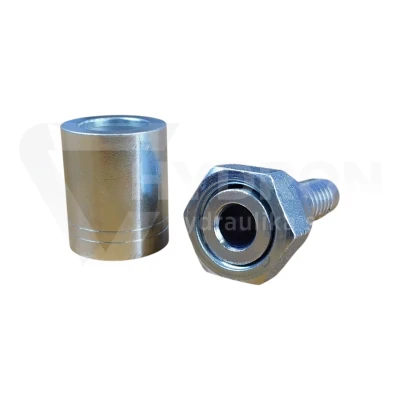

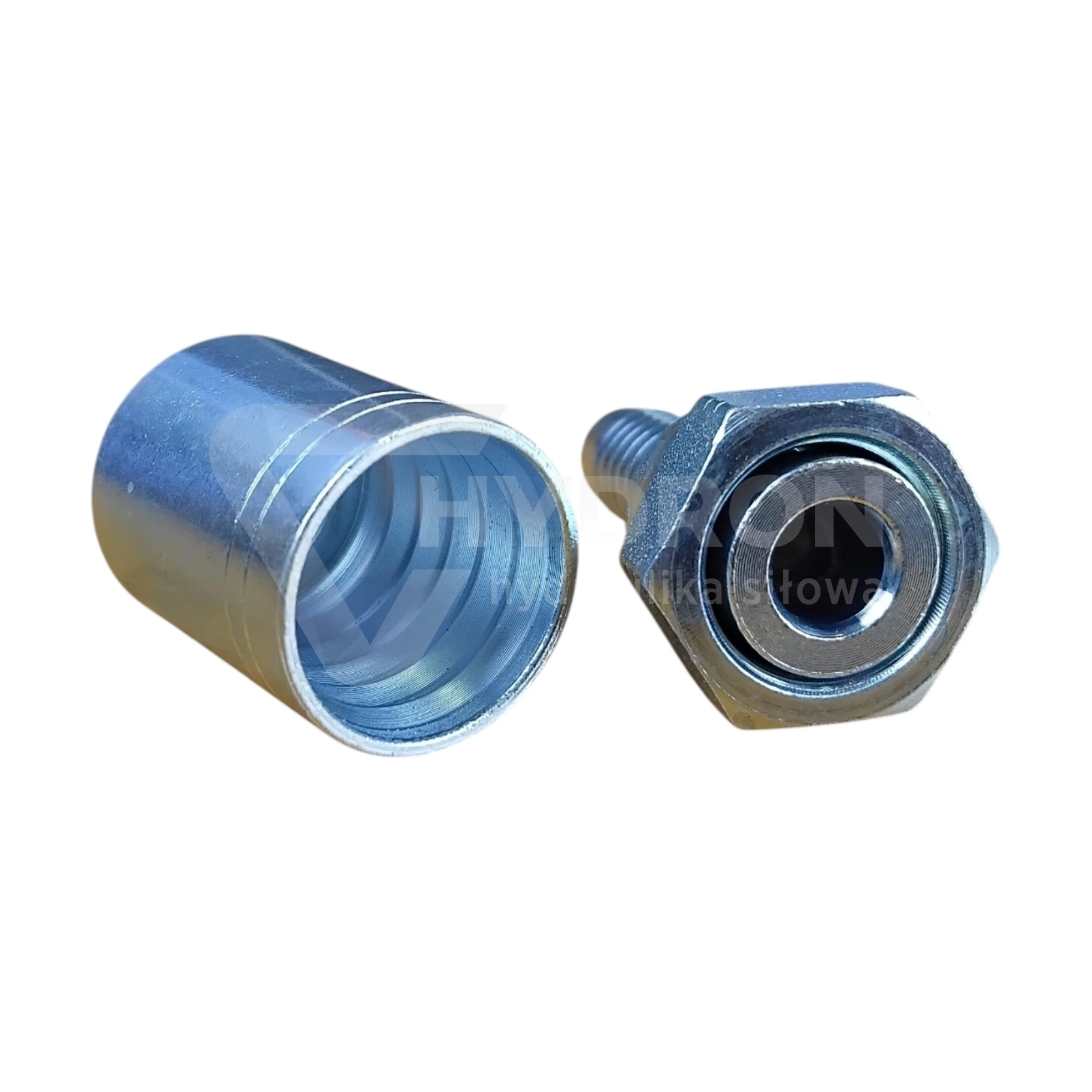

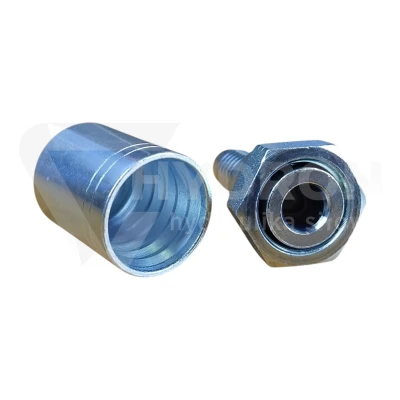

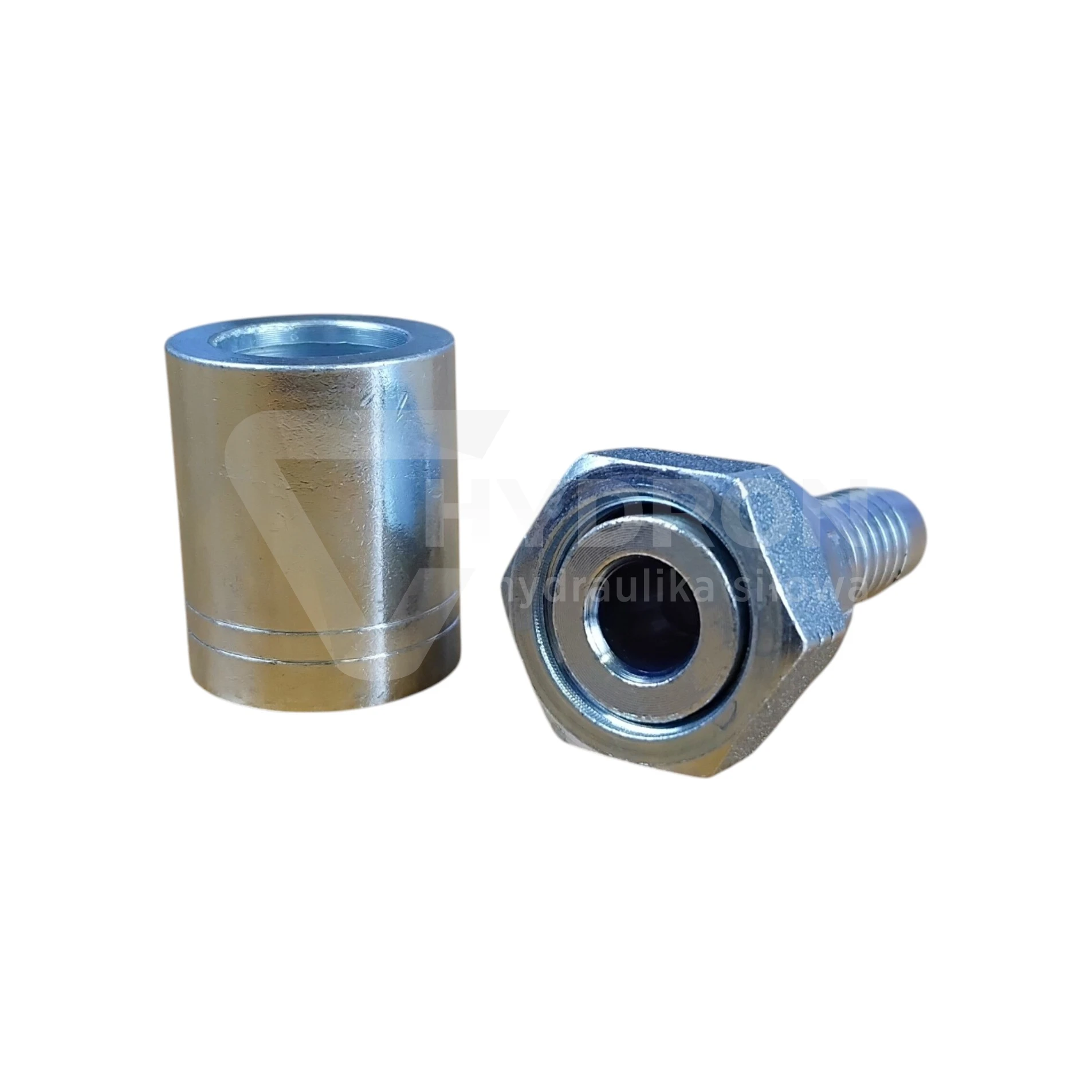

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 11/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

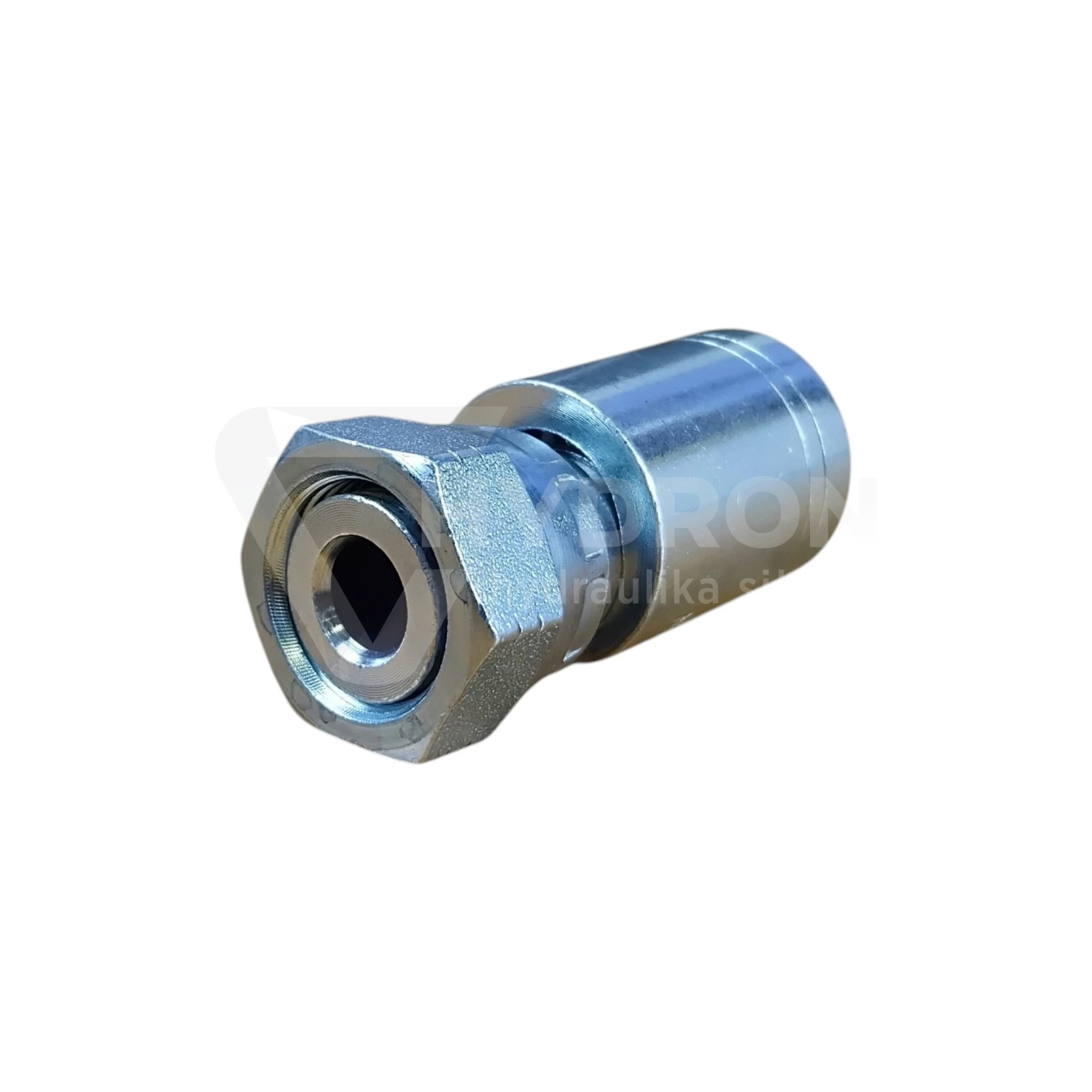

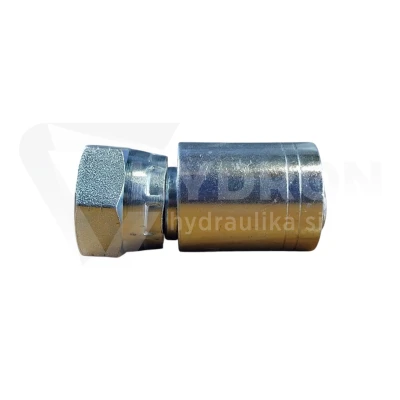

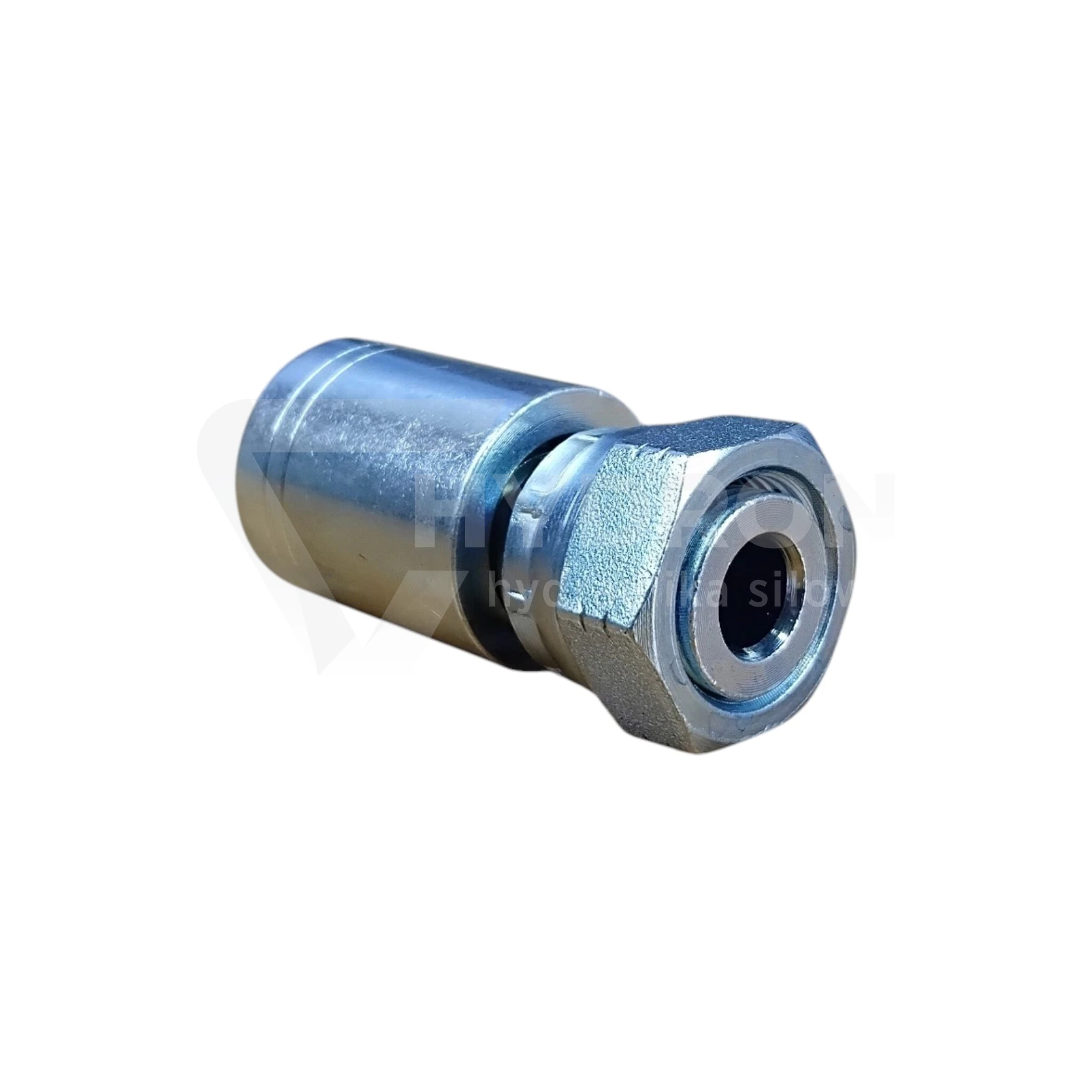

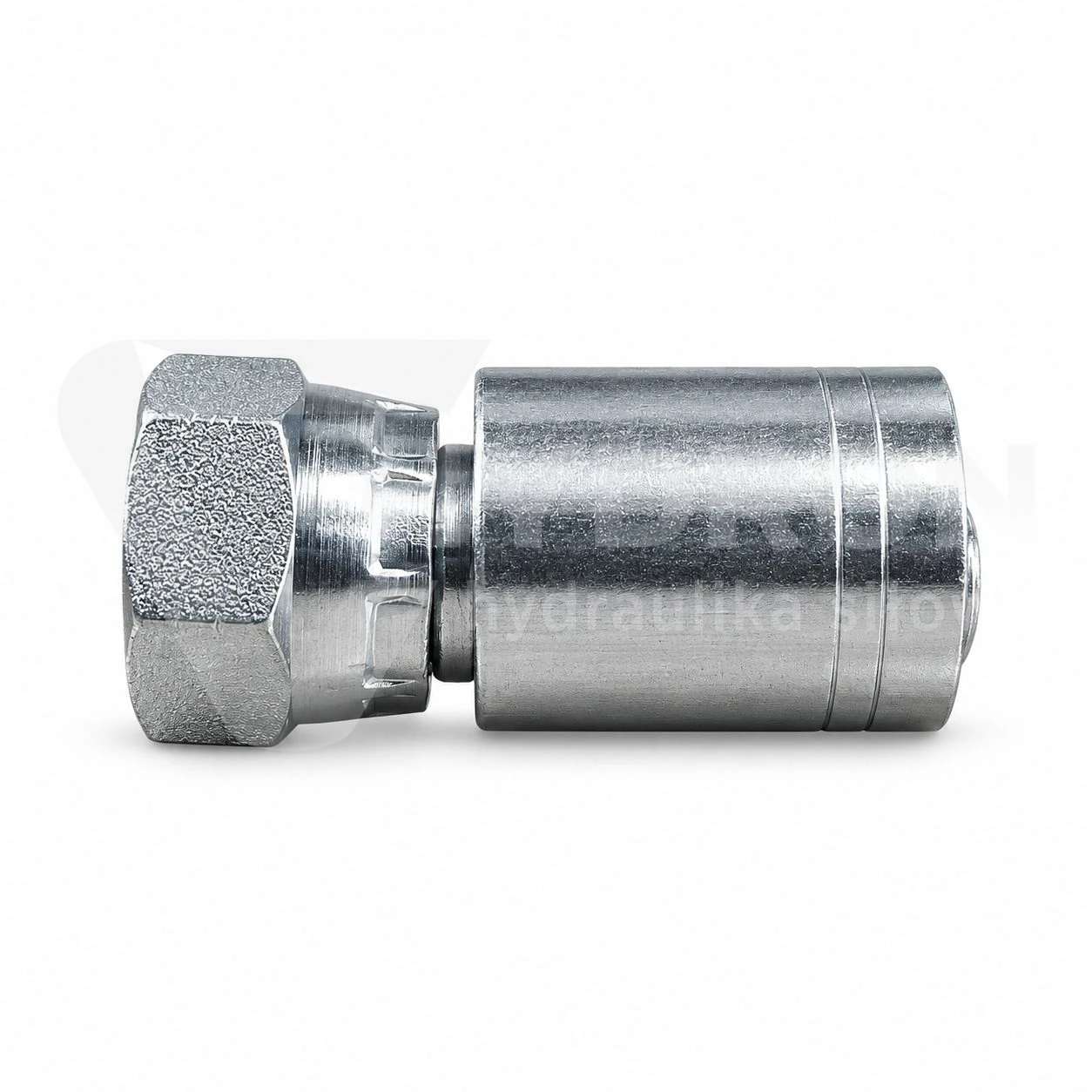

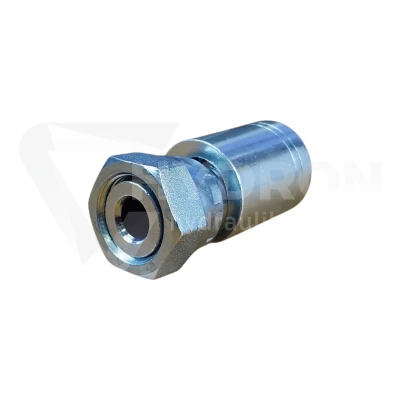

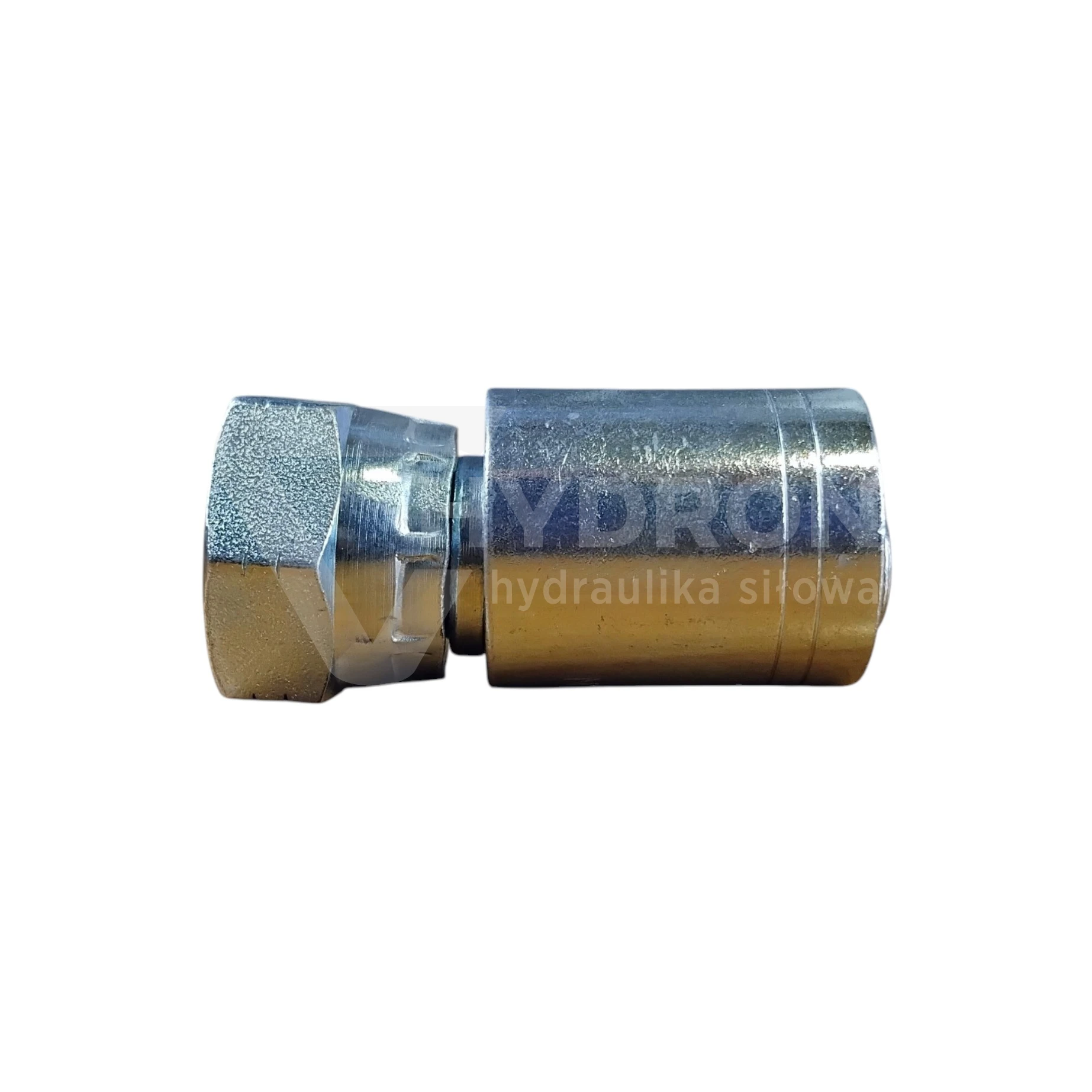

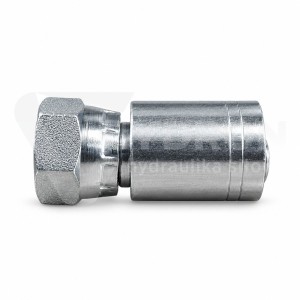

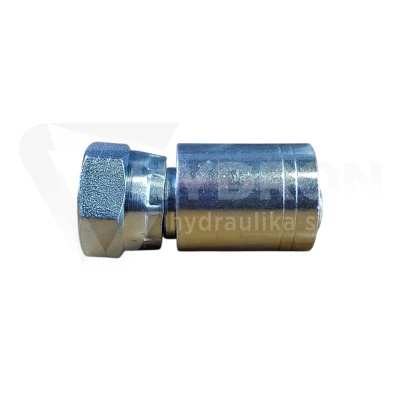

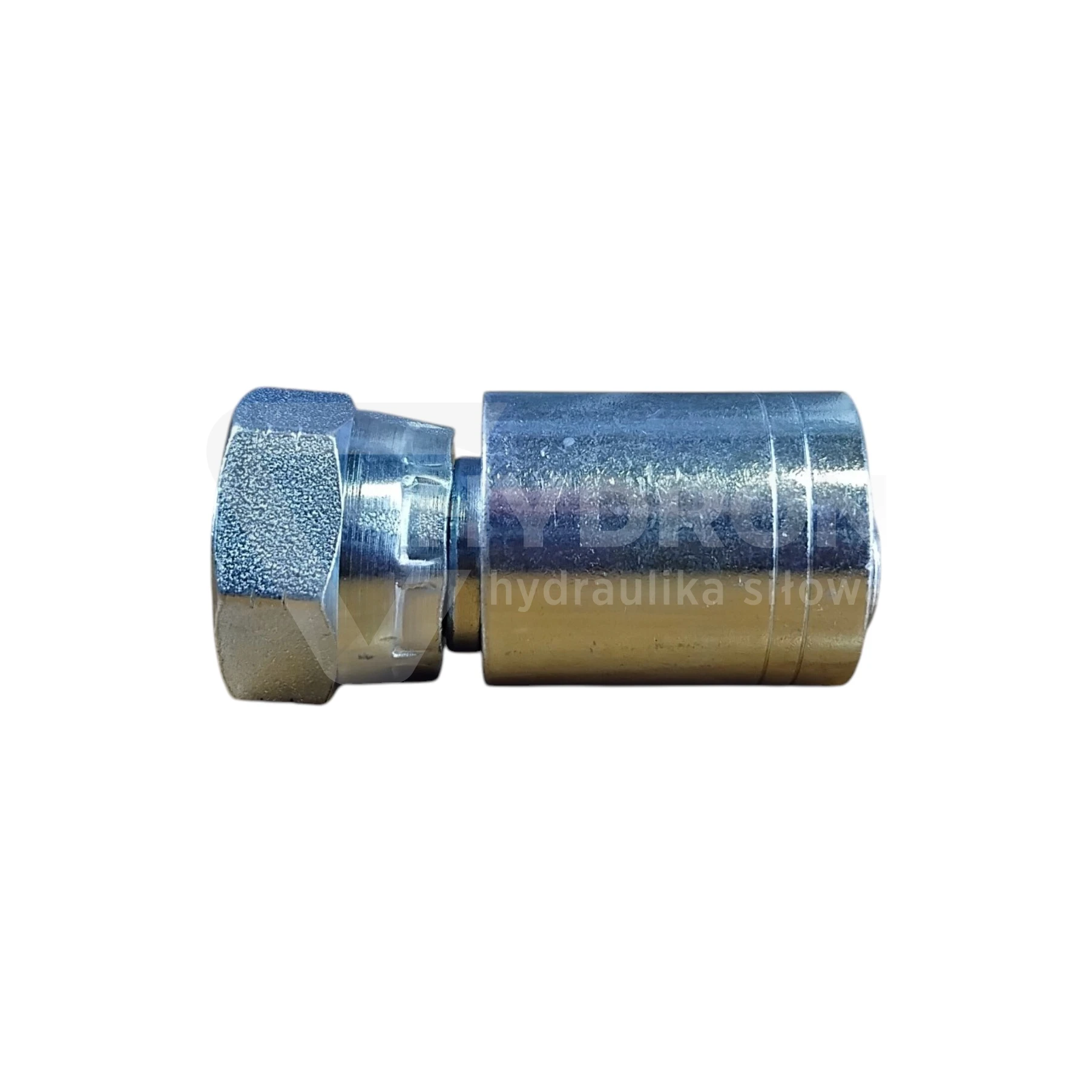

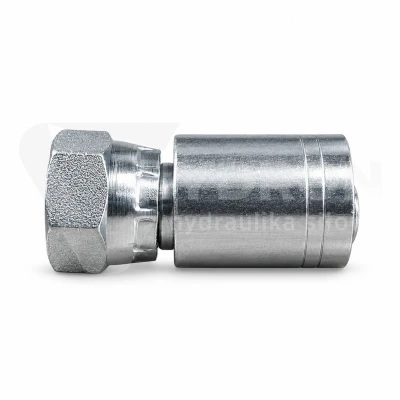

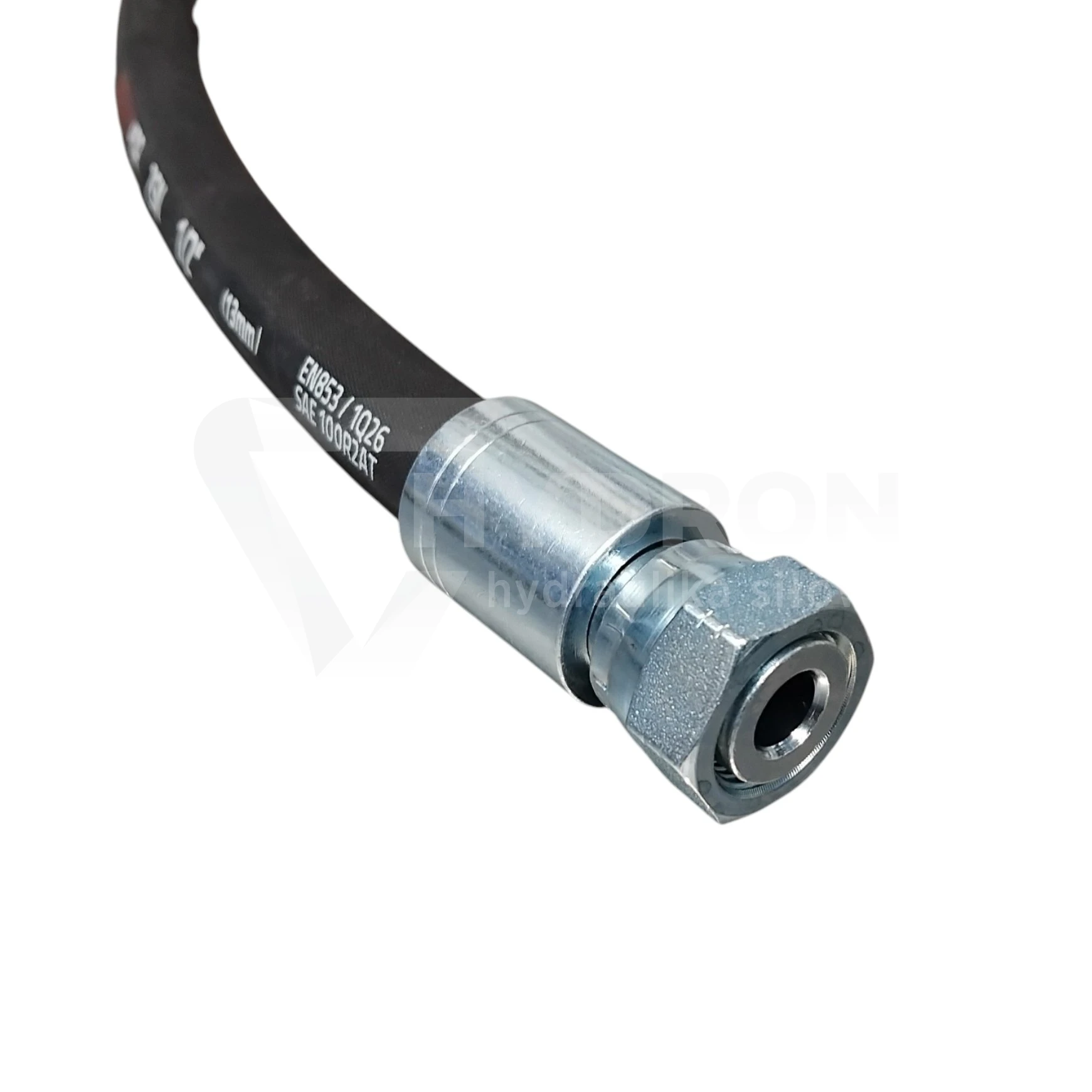

Zakucie K41 ORFS DN10 11/16" 2SN Caterpillar

Zakucie K41 ORFS DN10 11/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 11/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Taki wariant sprawdza się szczególnie przy odtwarzaniu przewodów stosowanych w maszynach Caterpillar, gdzie zgodność gwintu, średnicy przewodu i sposobu uszczelnienia ma kluczowe znaczenie.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 11/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

Dobór końcówki podczas naprawy przewodu

Przy serwisie przewodu hydraulicznego najbezpieczniej porównywać starą końcówkę punkt po punkcie. W tym wariancie należy potwierdzić rozmiar DN10, typ węża 2SN, gwint 11/16" oraz charakterystyczne dla ORFS płaskie uszczelnienie czołowe.

Samo podobieństwo gwintu nie daje pewności prawidłowego doboru. Dwie końcówki mogą wyglądać niemal identycznie, a mimo to należeć do innych standardów połączeń i nie zapewniać poprawnej szczelności po skręceniu.

Dlaczego sposób uszczelnienia jest tak ważny?

W systemie ORFS szczelność powstaje na płaskiej powierzchni czołowej współpracującej z uszczelnieniem O-ring. Oznacza to, że gwint służy przede wszystkim do dociśnięcia elementów połączenia, natomiast za szczelność odpowiada właściwa geometria czoła i stan uszczelnienia.

Podczas serwisu warto zwrócić uwagę na uszkodzenia mechaniczne powierzchni czołowej oraz stan O-ringu. Nawet dobrze dokręcone połączenie może przeciekać, jeśli element uszczelniający jest zużyty lub powierzchnia przylegania została uszkodzona.

DN10 i 11/16" – nie należy ich ze sobą mylić

DN10 odnosi się do strony przewodowej i odpowiada nominalnie wężowi 3/8". Gwint 11/16" ORFS opisuje natomiast stronę przyłączeniową końcówki. To dwa niezależne parametry, które trzeba sprawdzić osobno.

Ma to znaczenie szczególnie wtedy, gdy końcówka jest dobierana do starego przewodu bez oznaczeń lub gdy jeden rozmiar węża występuje z kilkoma różnymi przyłączami.

Końcówka prosta w praktyce

Wersja prosta K41 najlepiej sprawdza się tam, gdzie przewód może zostać wyprowadzony w osi przyłącza bez wymuszania ostrego zagięcia tuż za zakuciem. Takie rozwiązanie pozwala zachować prosty przebieg przewodu i ograniczyć liczbę zmian kierunku.

Jeżeli przestrzeń montażowa jest mała lub przewód musi zmienić kierunek bezpośrednio przy porcie, lepszym wyborem może być końcówka kątowa. Dobór geometrii powinien wynikać z realnego ułożenia przewodu w maszynie.

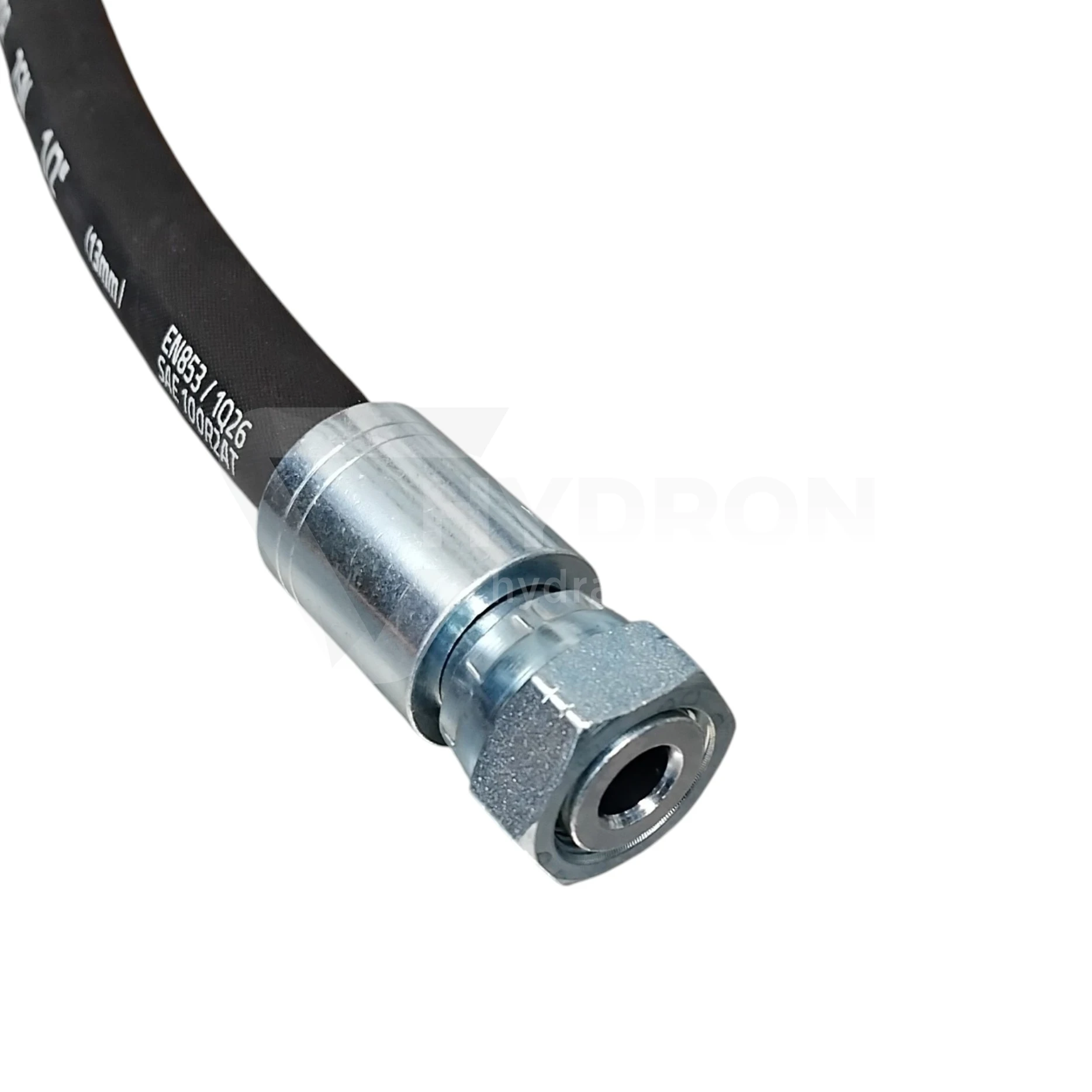

Zakuwanie na wężu 2SN

Ten wariant przeznaczony jest do przewodu hydraulicznego 2SN w rozmiarze DN10. Przy wykonywaniu przewodu należy zastosować właściwą tuleję zaciskową oraz parametry zakuwania odpowiednie do konkretnego węża i systemu końcówek.

Nie należy przenosić parametrów zacisku z przewodów 1SN, 2SC lub 4SP tylko dlatego, że mają ten sam rozmiar nominalny.

ORFS w maszynach Caterpillar

Wariant K41 ORFS DN10 11/16" może być stosowany przy wykonywaniu i odtwarzaniu przewodów hydraulicznych spotykanych w maszynach Caterpillar. Przy wymianie przewodu warto zachować zgodność z oryginalnym układem przyłączy, zamiast dobierać zamiennik tylko według średnicy gwintu.

Co sprawdzić przed zamówieniem?

rozmiar przewodu DN10,
typ węża 2SN,
gwint wewnętrzny 11/16",
standard przyłącza ORFS,
płaską powierzchnię uszczelniającą,
prostą konstrukcję końcówki K41.

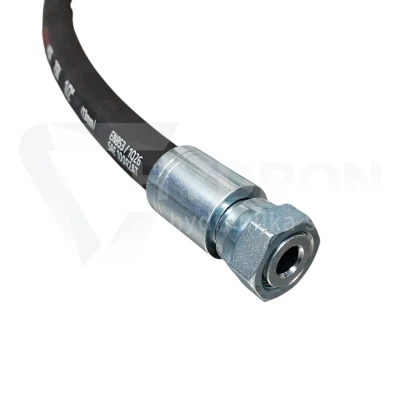

Przewody hydrauliczne na wymiar

Jeżeli potrzebujesz gotowego przewodu, HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei oraz konfiguracji przyłączy.
