Zakucie K41 ORFS DN10 13/16” / 1SN CATERPILLAR

Przejdź do sekcji Opinie

14,03 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 13/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

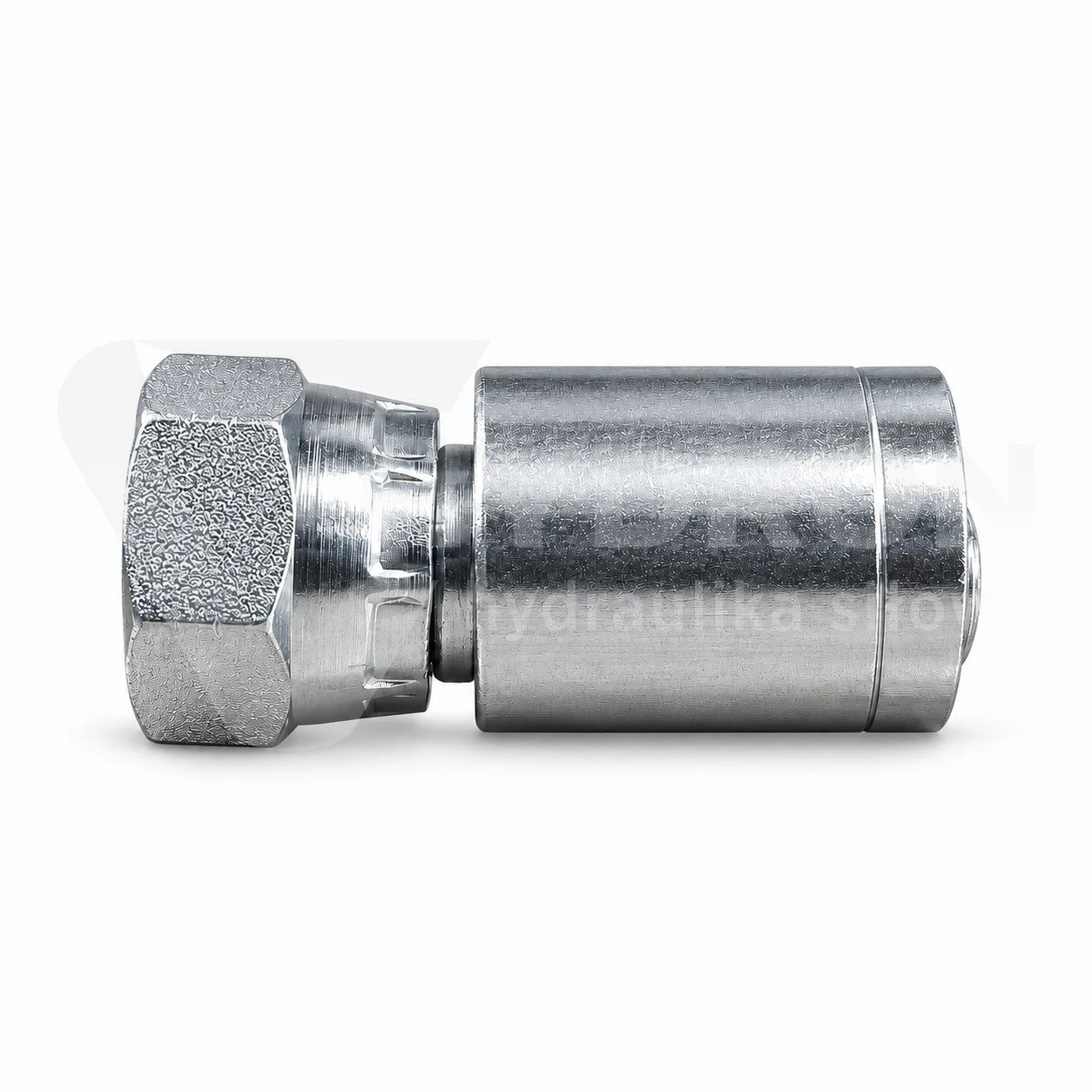

Zakucie K41 ORFS DN10 13/16" 1SN Caterpillar

Zakucie K41 ORFS DN10 13/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 13/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Końcówka może być stosowana między innymi przy wykonywaniu i odtwarzaniu przewodów hydraulicznych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: 13/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka ORFS

K41 jest prostym wariantem końcówki ORFS. Taka konstrukcja sprawdza się tam, gdzie przewód może zostać poprowadzony bezpośrednio w osi przyłącza i nie ma potrzeby stosowania kolanka 45° lub 90°.

Przy montażu należy jednak pozostawić wystarczającą przestrzeń na prawidłowy promień gięcia węża. Zbyt ciasne zagięcie tuż za zakuciem może powodować dodatkowe naprężenia przewodu i przyspieszać jego zużycie.

Gwint 13/16" ORFS i płaskie uszczelnienie

ORFS, czyli O-Ring Face Seal, wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na gwincie ani na stożku.

Dlatego podczas doboru należy sprawdzić nie tylko wymiar gwintu 13/16", ale również standard ORFS i geometrię powierzchni uszczelniającej elementu współpracującego.

DN10 do węża hydraulicznego 1SN

DN10 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 3/8". Ten wariant produktu przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 1SN.

Przy zakuwaniu należy zastosować tuleję oraz parametry zacisku odpowiednie do konkretnego węża 1SN i używanego systemu końcówek. Nie należy automatycznie przenosić ustawień przeznaczonych dla 2SN, 2SC, 4SP lub innych konstrukcji przewodów.

ORFS a JIC i BSP – jak ich nie pomylić?

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie podobnego wymiaru gwintu. Systemy te różnią się sposobem uszczelnienia oraz geometrią przyłącza.

W ORFS charakterystyczna jest płaska powierzchnia czołowa współpracująca z O-ringiem. W przypadku JIC uszczelnienie realizowane jest na stożku, a BSP może występować w różnych konfiguracjach uszczelnienia. Dlatego sam pomiar średnicy gwintu nie wystarcza do prawidłowej identyfikacji.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN10 13/16" występuje jako końcówka do przewodów stosowanych między innymi w układach hydraulicznych maszyn Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN10, gwint 13/16" ORFS, typ węża 1SN oraz sposób uszczelnienia.

Kiedy wybrać wersję prostą K41?

Końcówka prosta będzie odpowiednia wtedy, gdy instalacja pozwala na wyprowadzenie przewodu w osi przyłącza i dostępna przestrzeń umożliwia zachowanie prawidłowego promienia gięcia. W bardziej ograniczonej przestrzeni lepszym rozwiązaniem może być końcówka kątowa.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 1SN, końcówek, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, dobór końcówki tylko według wymiaru gwintu 13/16", nieuwzględnienie płaskiego uszczelnienia czołowego oraz zastosowanie tulei nieodpowiedniej do węża 1SN.
