Zakucie K41 ORFS DN13 1” / 2ST/4SP CATERPILLAR

Przejdź do sekcji Opinie

16,10 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

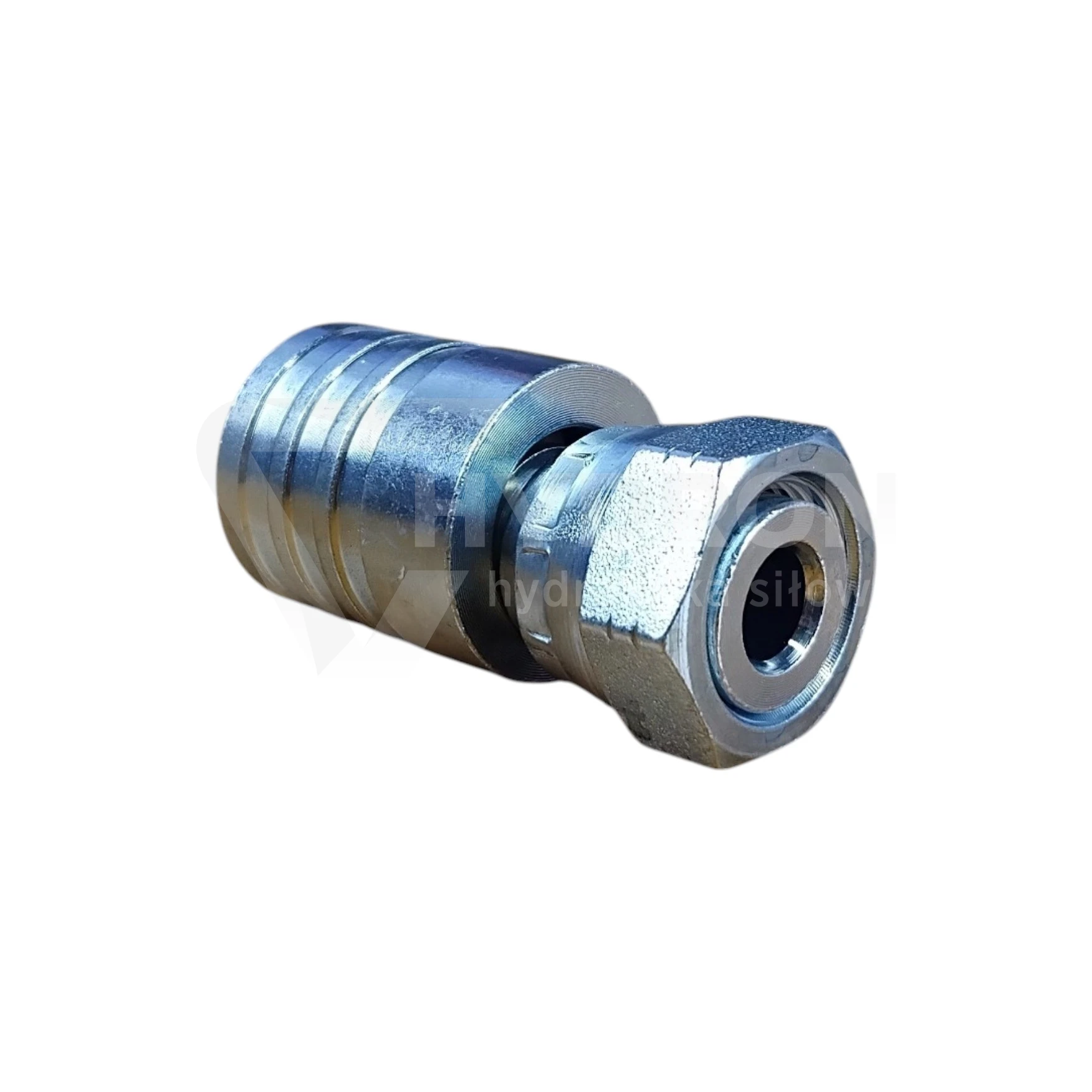

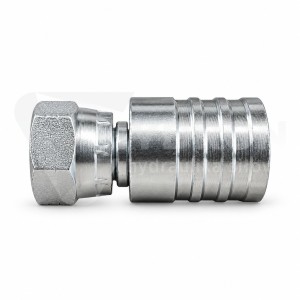

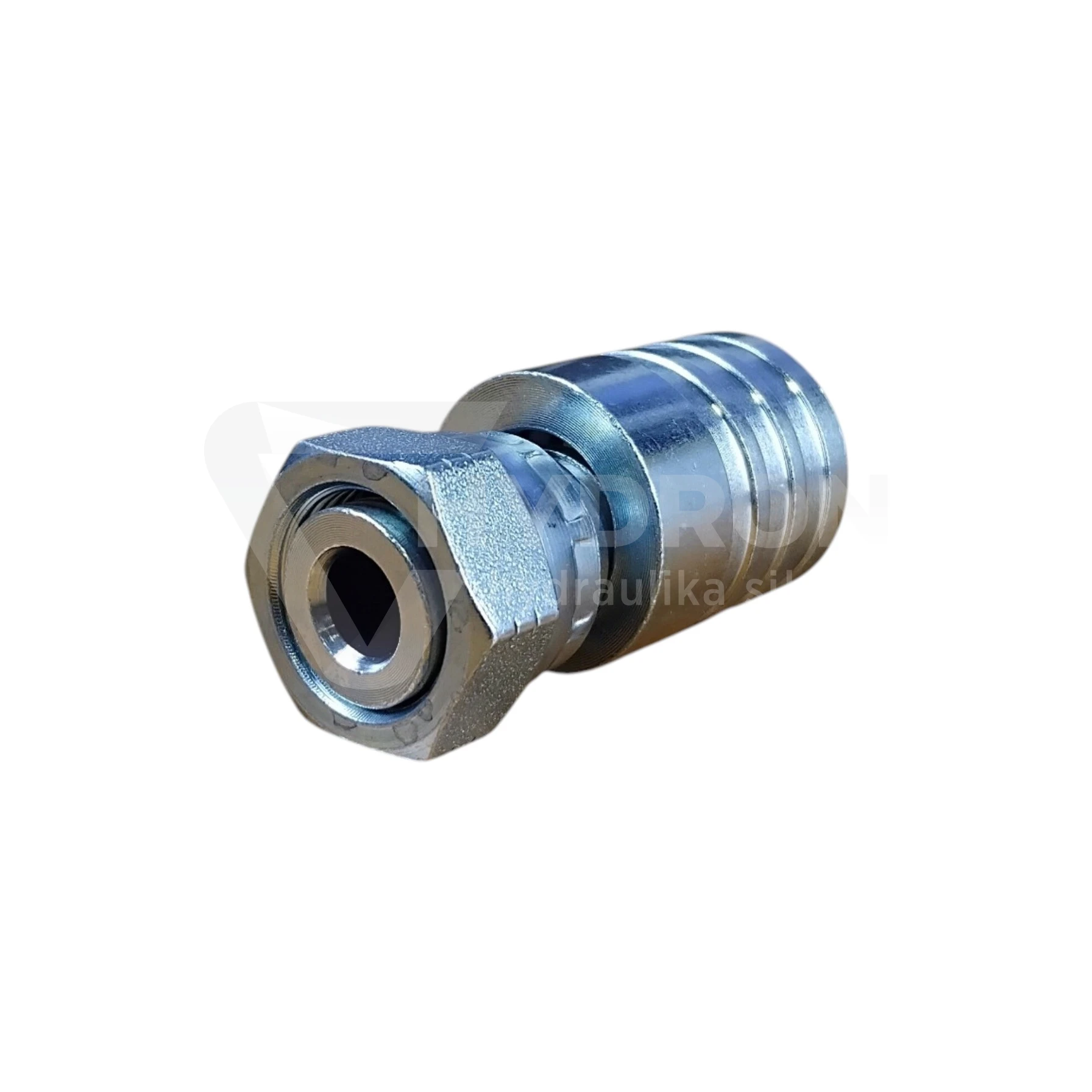

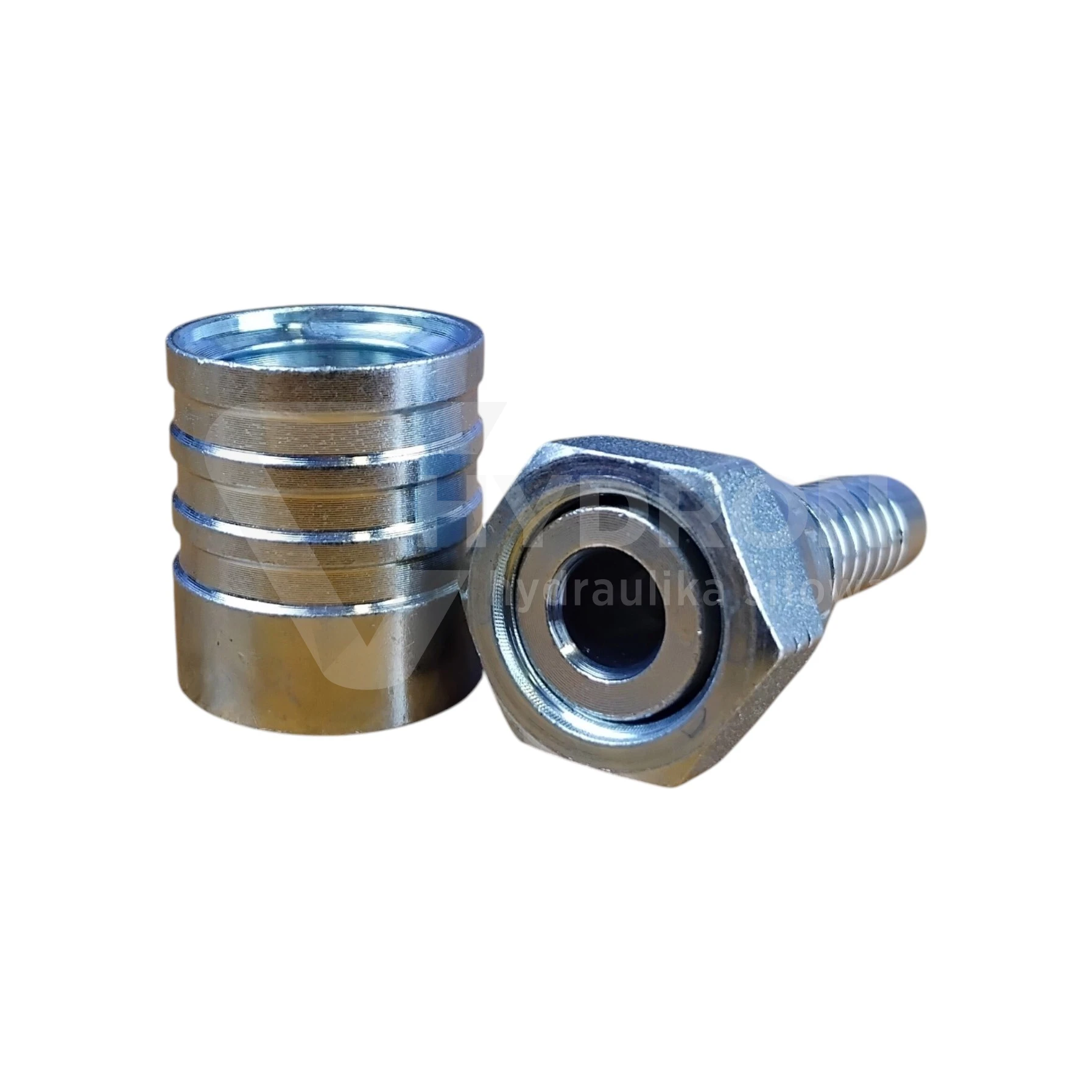

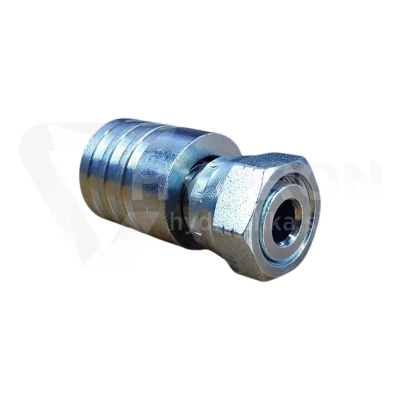

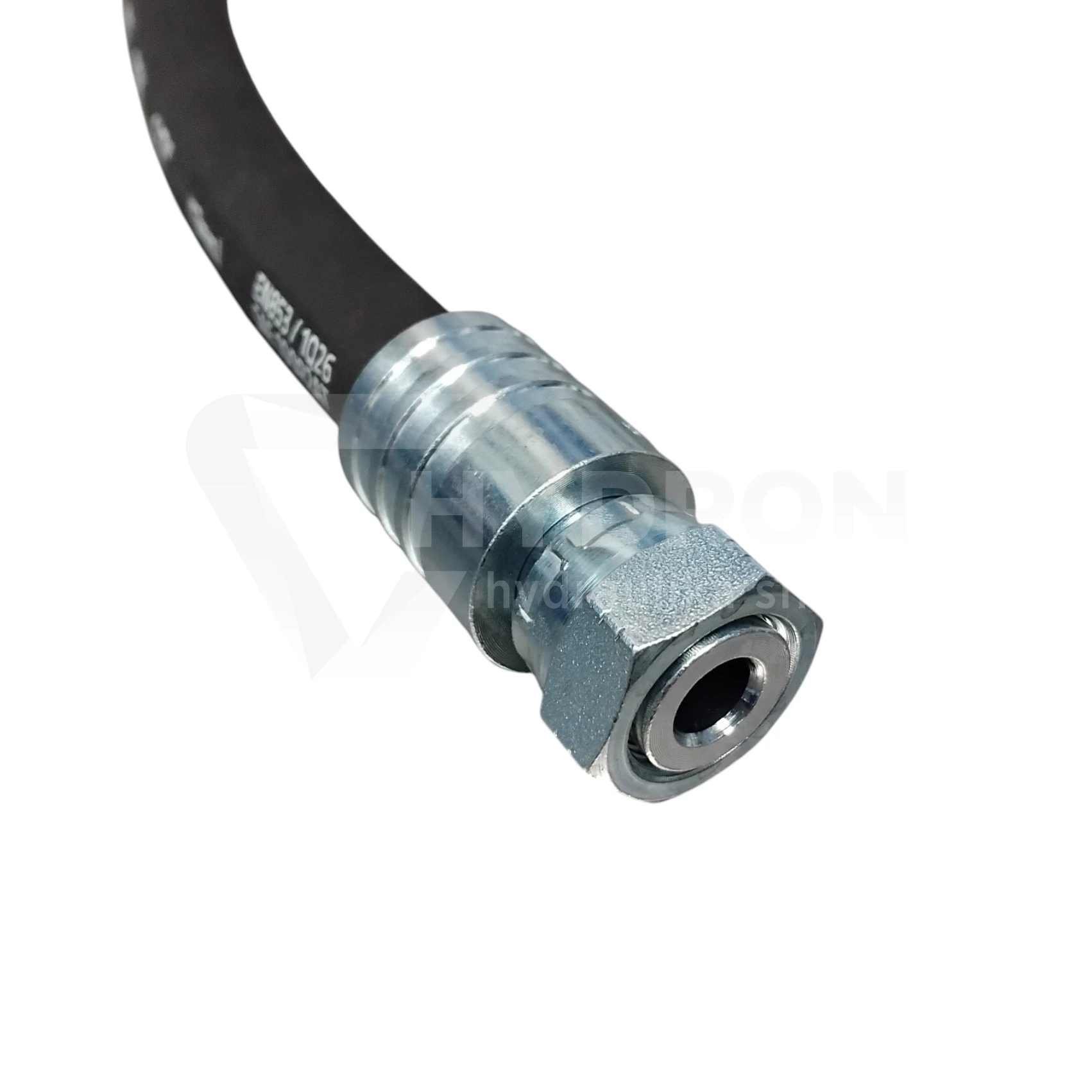

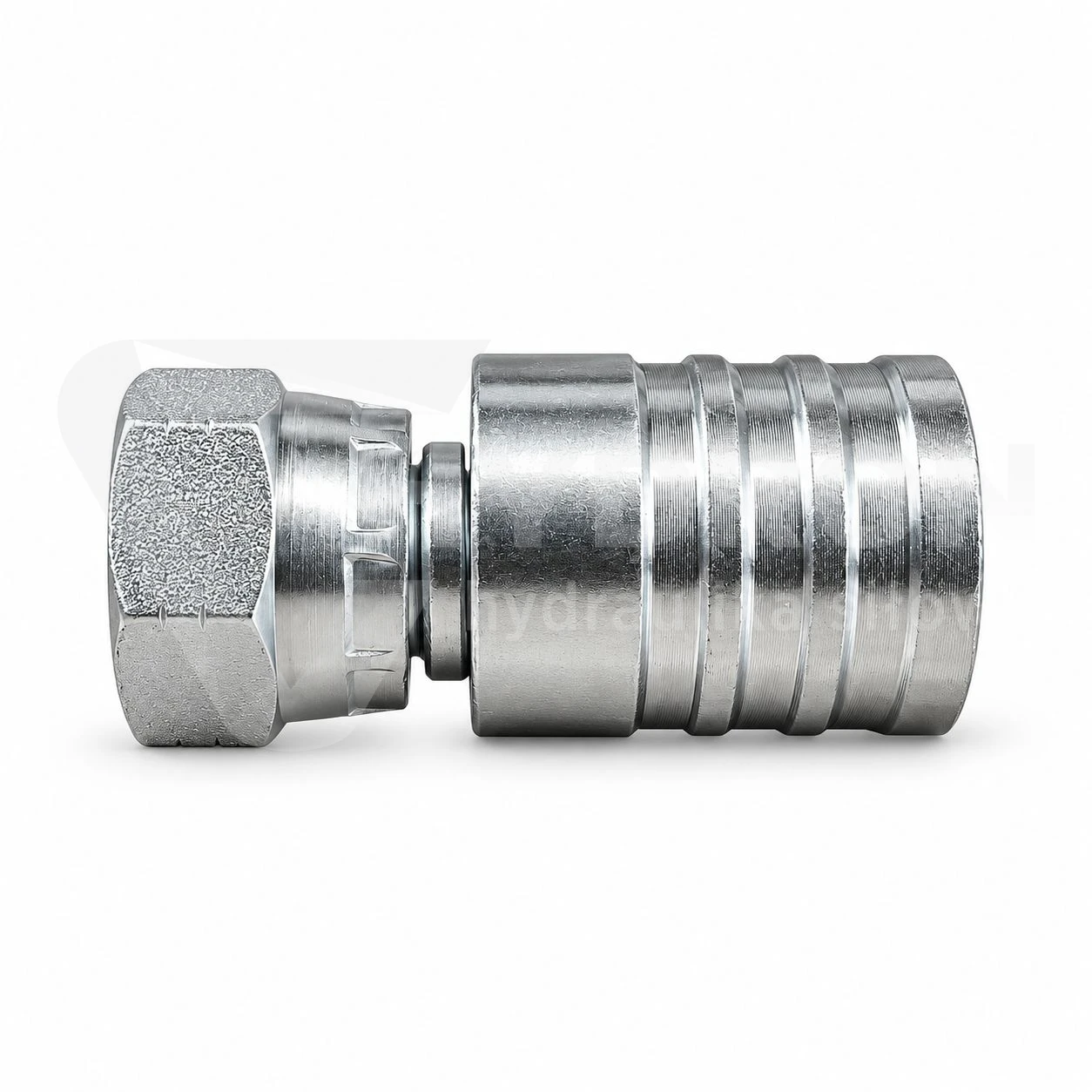

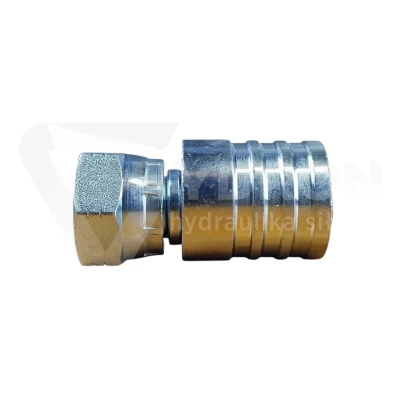

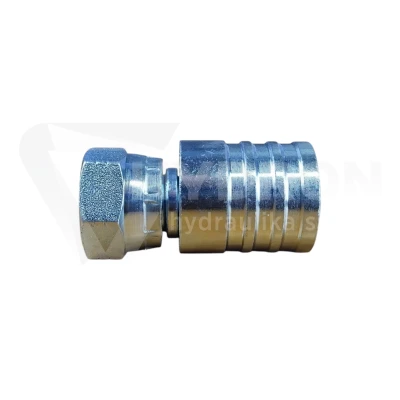

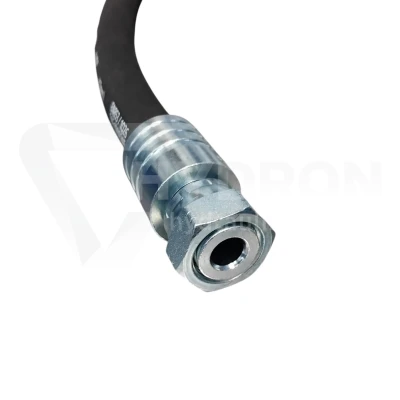

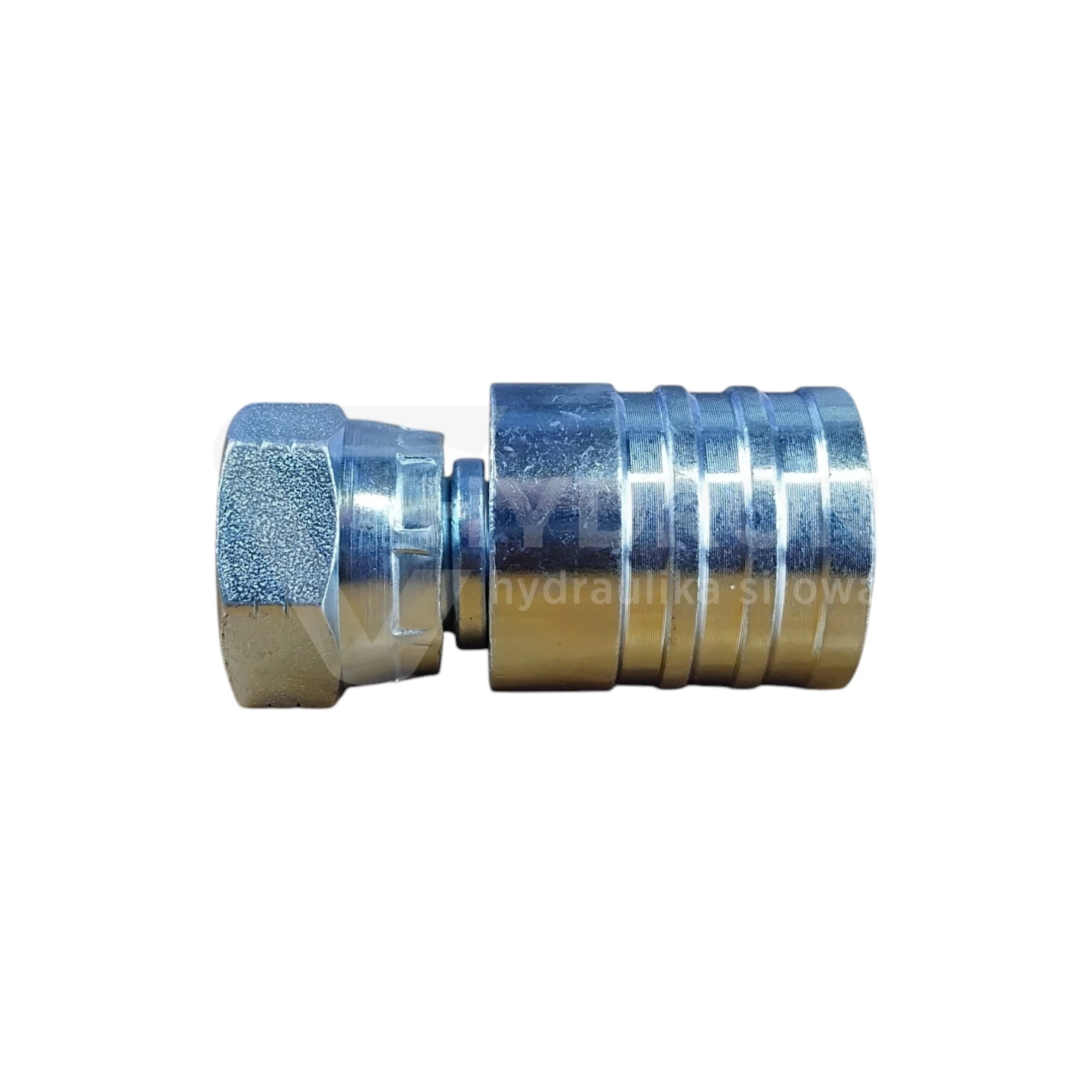

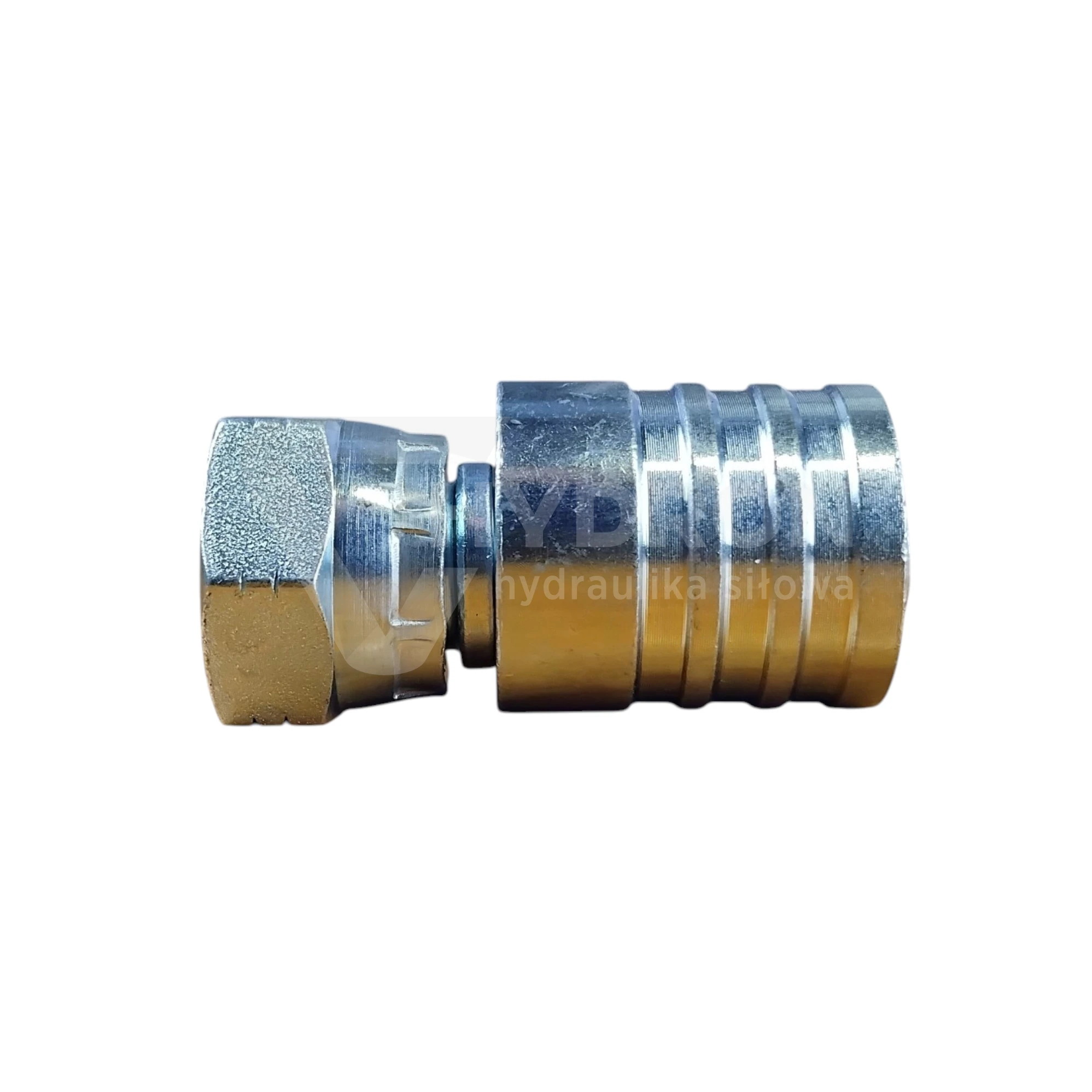

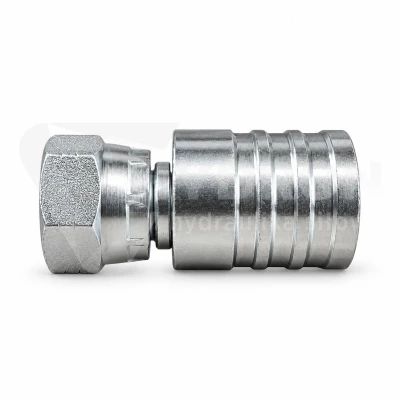

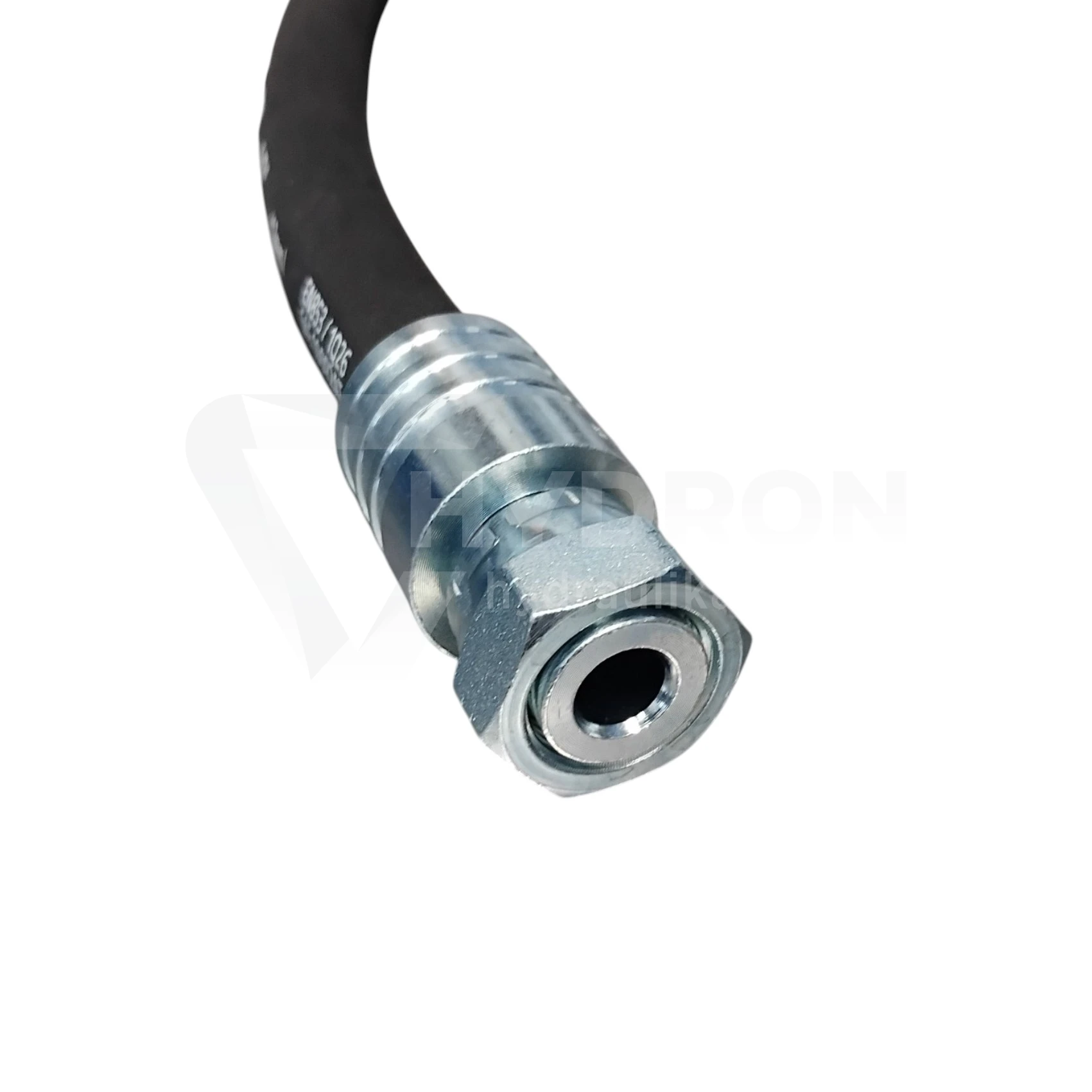

Zakucie K41 ORFS DN13 1" 2ST/4SP Caterpillar

Zakucie K41 ORFS DN13 1" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN13, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Wariant ten jest przeznaczony między innymi do przewodów hydraulicznych stosowanych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka hydrauliczna ORFS

K41 jest prostą wersją końcówki ORFS. Taka konstrukcja sprawdza się w instalacjach, w których przewód może zostać wyprowadzony bezpośrednio w osi przyłącza i nie ma potrzeby stosowania końcówki kątowej.

Przy montażu należy pozostawić wystarczającą ilość miejsca na zachowanie prawidłowego promienia gięcia przewodu. Zbyt ciasne zagięcie węża tuż za zakuciem może zwiększać naprężenia w tej strefie.

Gwint 1" ORFS i uszczelnienie O-Ring Face Seal

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na stożku.

Podczas doboru należy więc sprawdzić nie tylko nominalny wymiar gwintu 1", ale również zgodność ze standardem ORFS oraz właściwą geometrię powierzchni uszczelniającej elementu współpracującego.

DN13 i system 2ST/4SP

DN13 określa stronę przewodową zakucia i odpowiada nominalnie przewodowi 1/2". Ten wariant przeznaczony jest do systemu 2ST/4SP, dlatego tuleję zaciskową i parametry zakuwania należy dobrać do konkretnego węża oraz stosowanego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do przewodów 1SN, 2SN lub 2SC tylko dlatego, że posiadają taki sam rozmiar DN13.

ORFS a JIC i BSP – ważna różnica

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie podobnego rozmiaru gwintu. Systemy te różnią się przede wszystkim geometrią uszczelnienia.

W ORFS charakterystyczne jest płaskie uszczelnienie czołowe z O-ringiem. Przy identyfikacji przyłącza należy więc sprawdzić zarówno gwint, jak i sposób uszczelnienia.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN13 1" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN13, gwint 1" ORFS, system 2ST/4SP oraz sposób uszczelnienia.

Kiedy zastosować prostą końcówkę K41?

Wersja prosta będzie właściwym wyborem, gdy przewód może być poprowadzony osiowo od punktu przyłączenia i dostępna przestrzeń pozwala zachować prawidłowy promień gięcia. W miejscach o ograniczonej przestrzeni montażowej korzystniejsza może być końcówka kątowa.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, dobór końcówki tylko według nominalnego rozmiaru gwintu 1", zastosowanie niewłaściwej tulei do systemu 2ST/4SP oraz nieuwzględnienie płaskiego uszczelnienia czołowego.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka K41?

Końcówka posiada gwint wewnętrzny 1" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN13, czyli nominalnie 1/2".

Czy K41 jest końcówką prostą?

Tak. K41 jest prostym wariantem końcówki ORFS.

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
