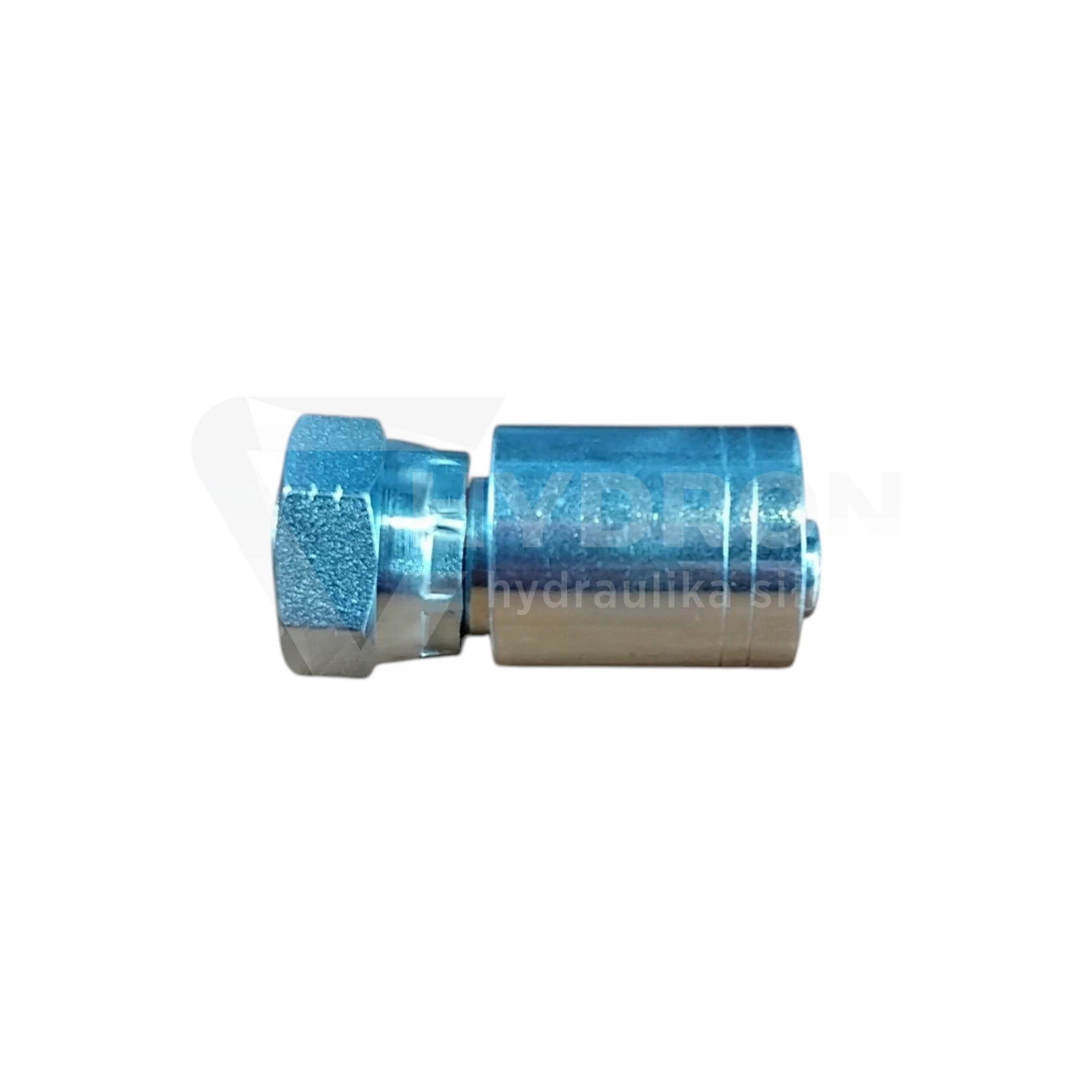

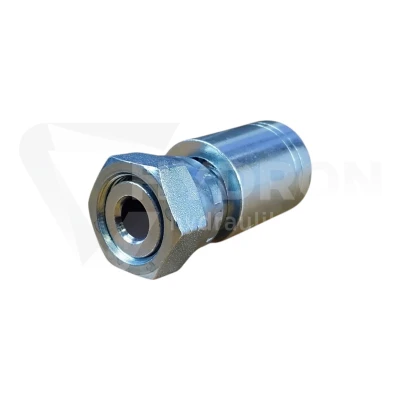

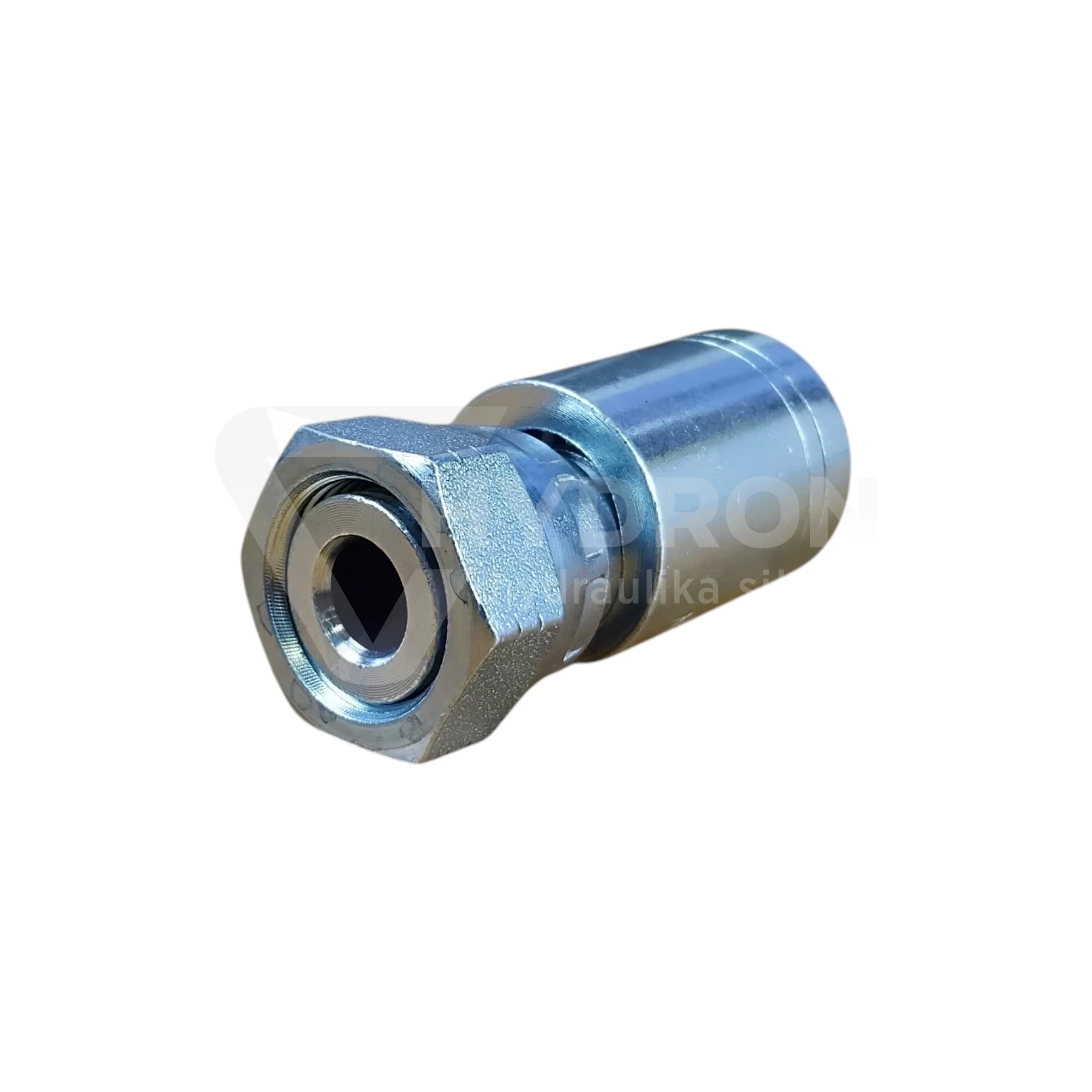

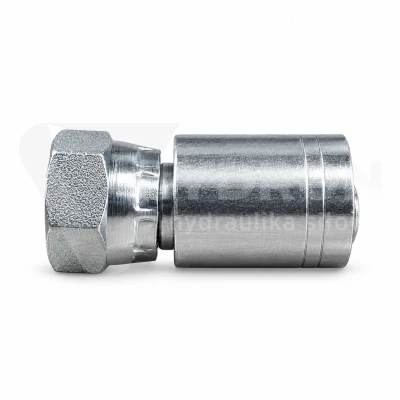

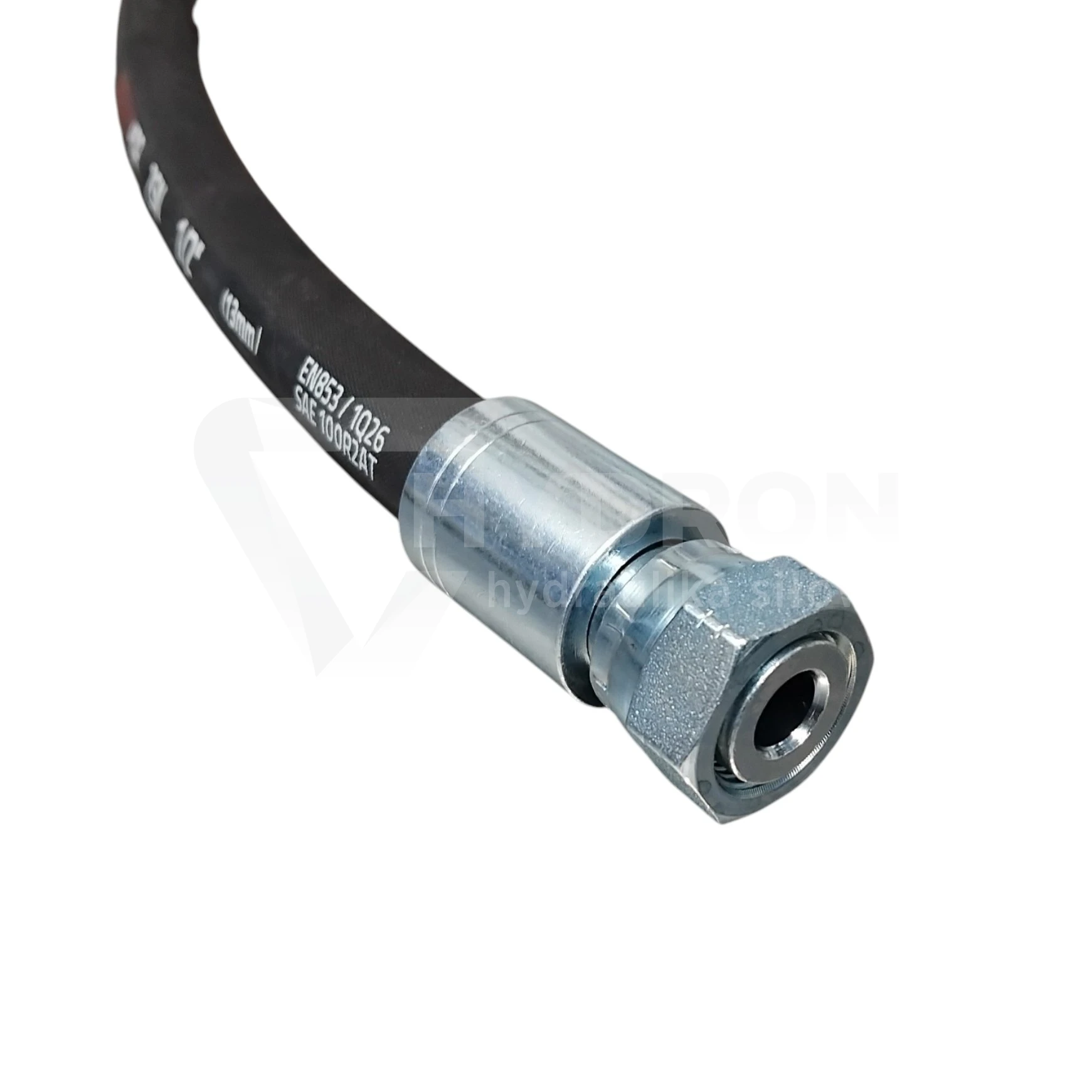

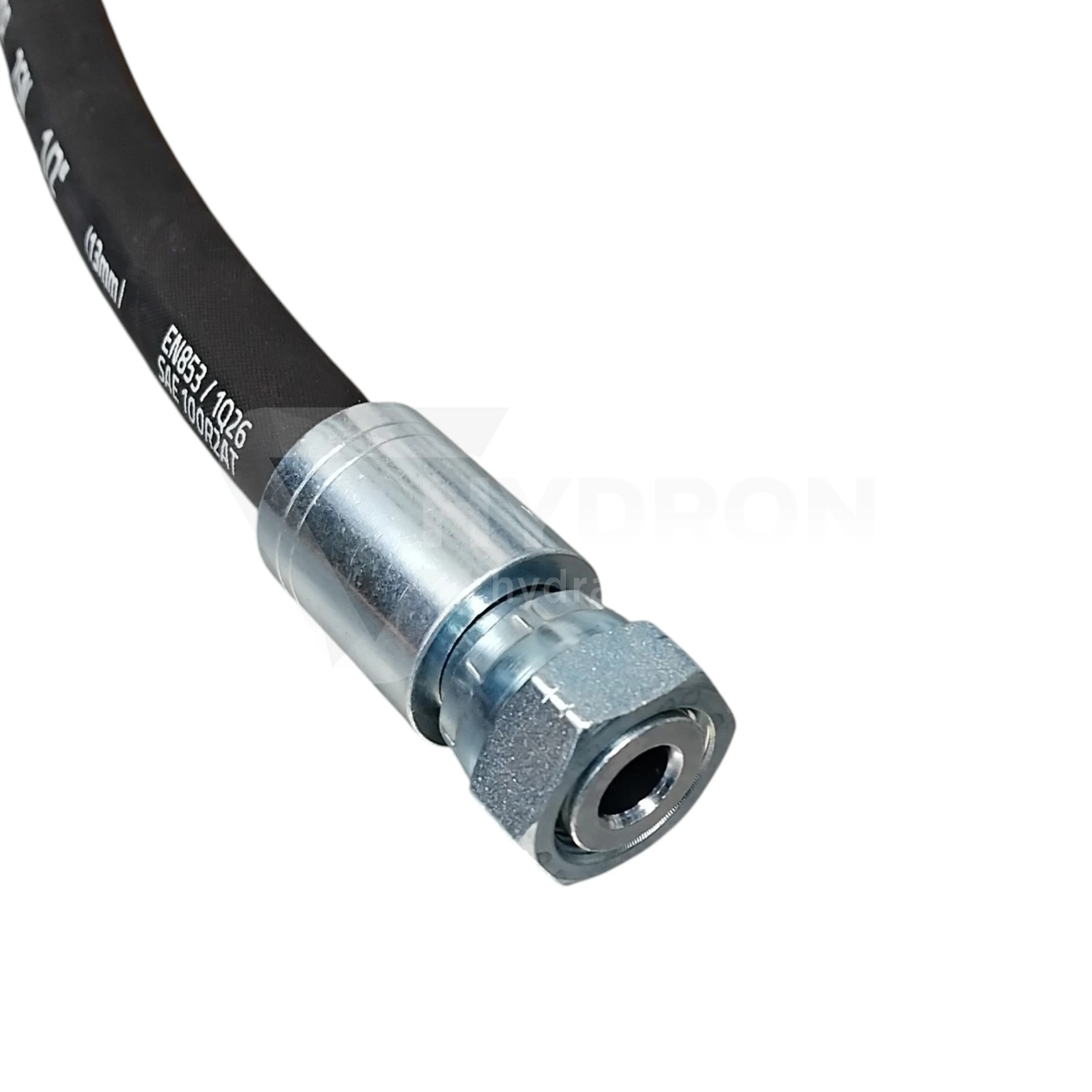

Zakucie K41 ORFS DN16 1” / 2SN CATERPILLAR

Przejdź do sekcji Opinie

28,59 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")

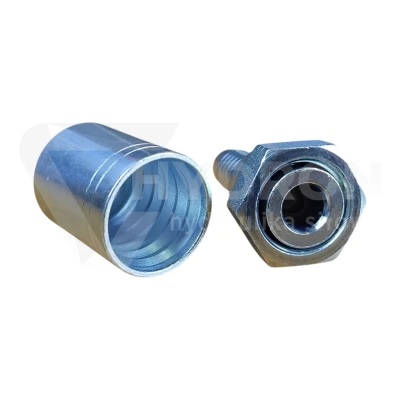

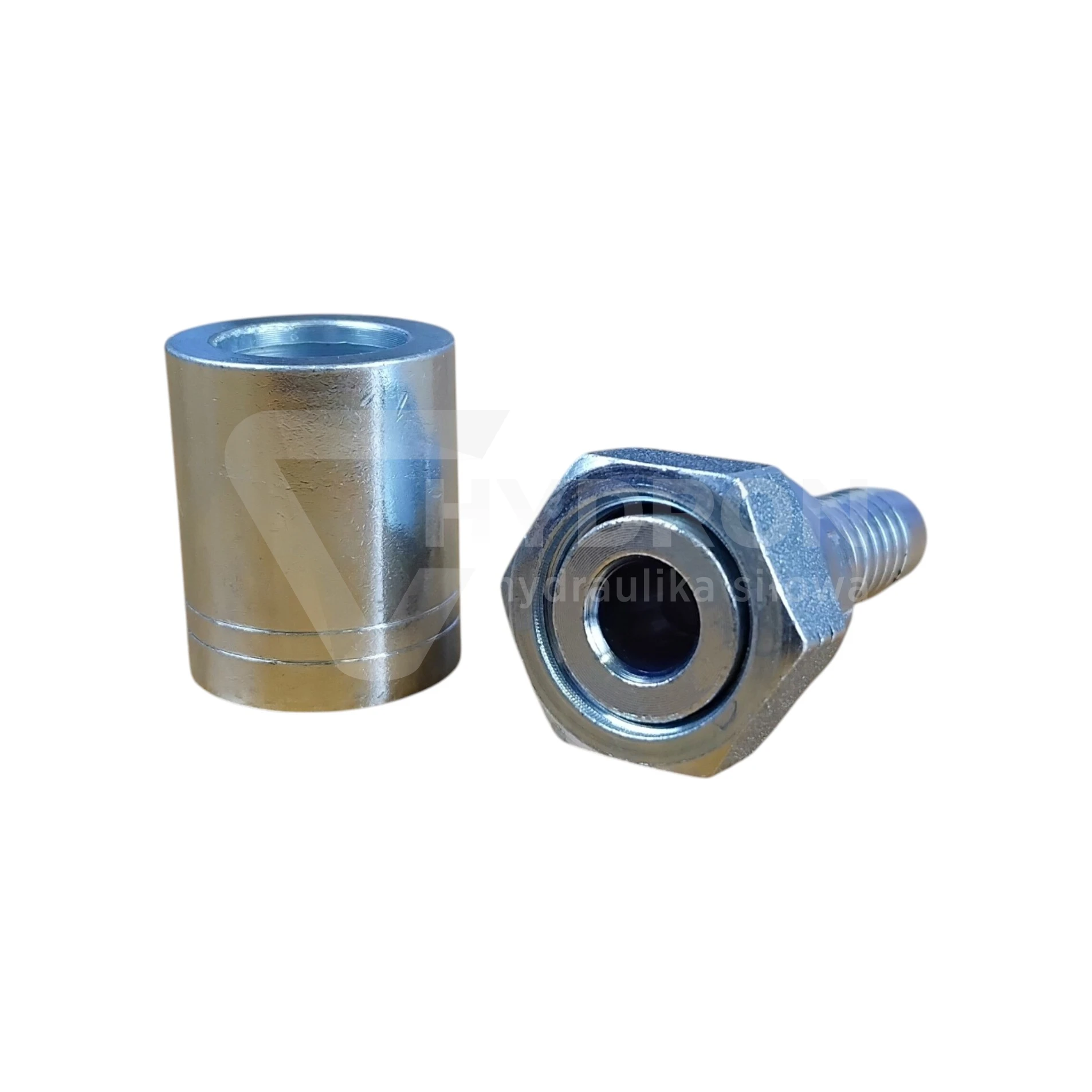

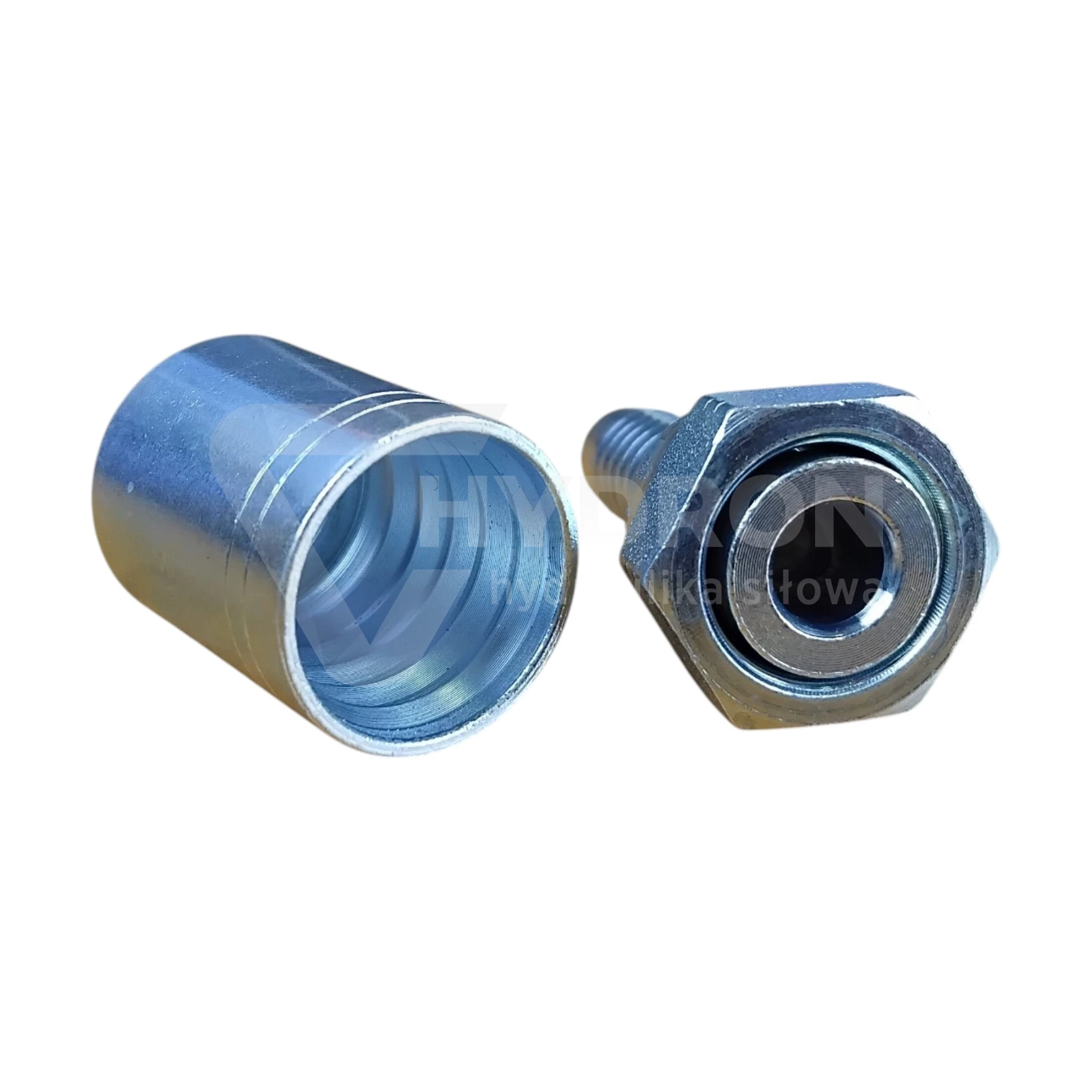

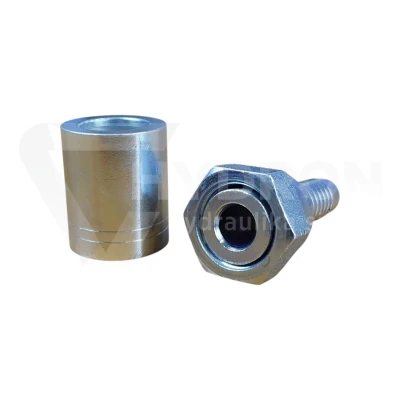

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

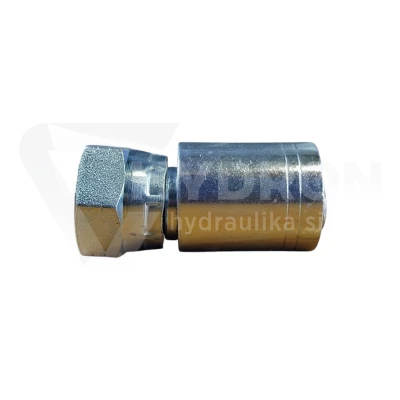

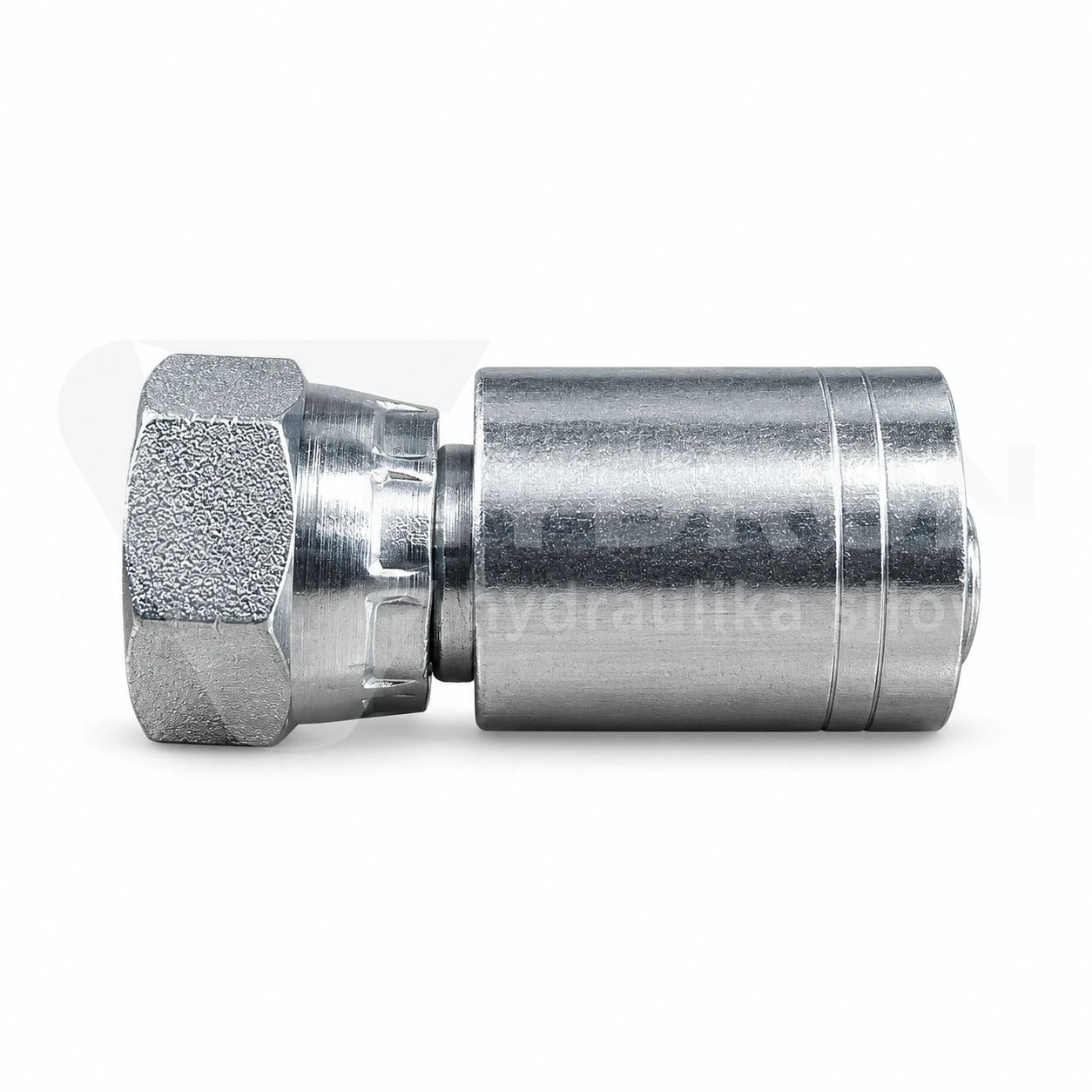

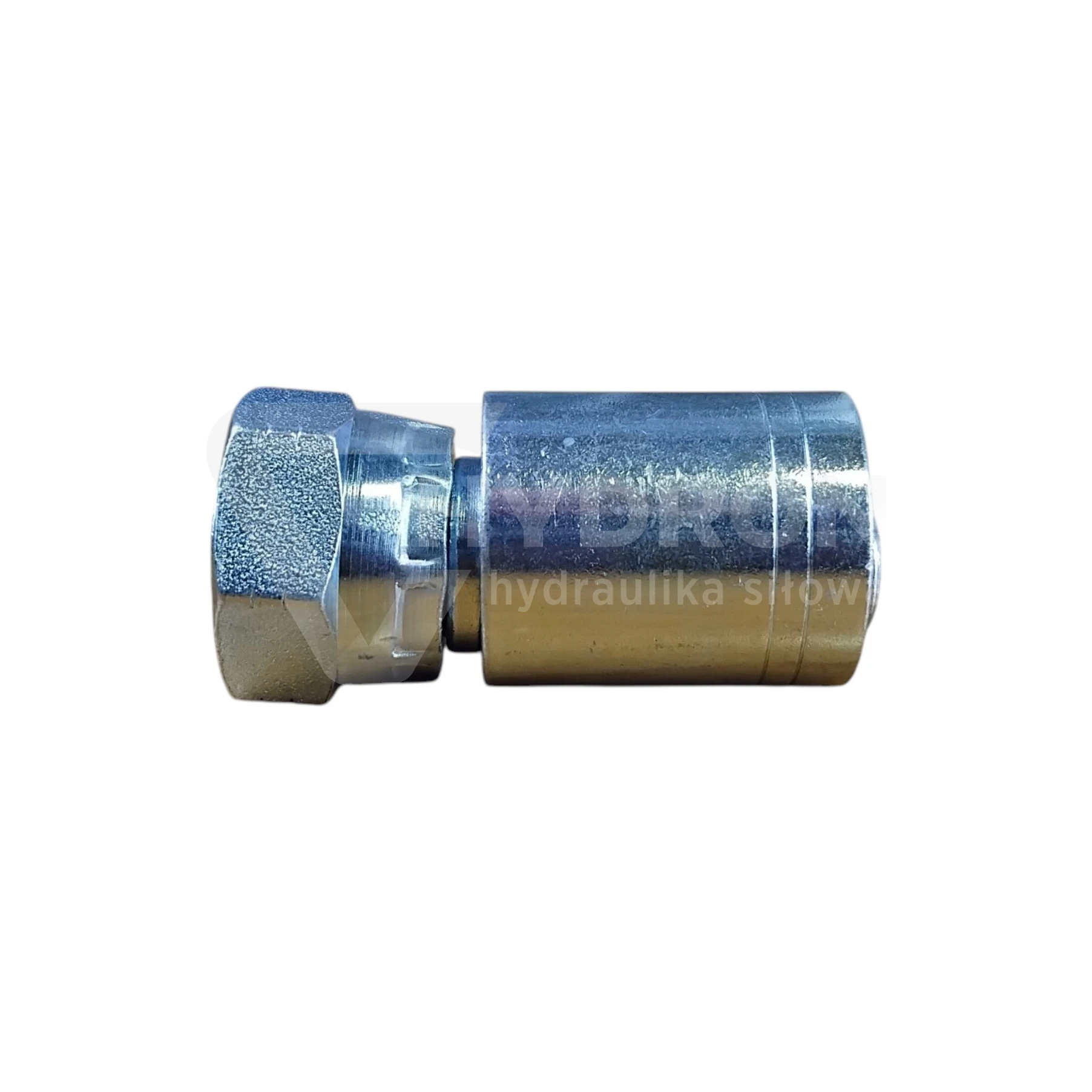

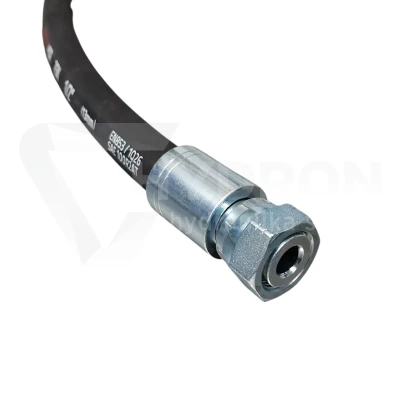

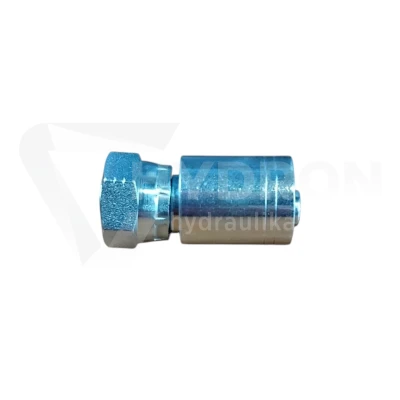

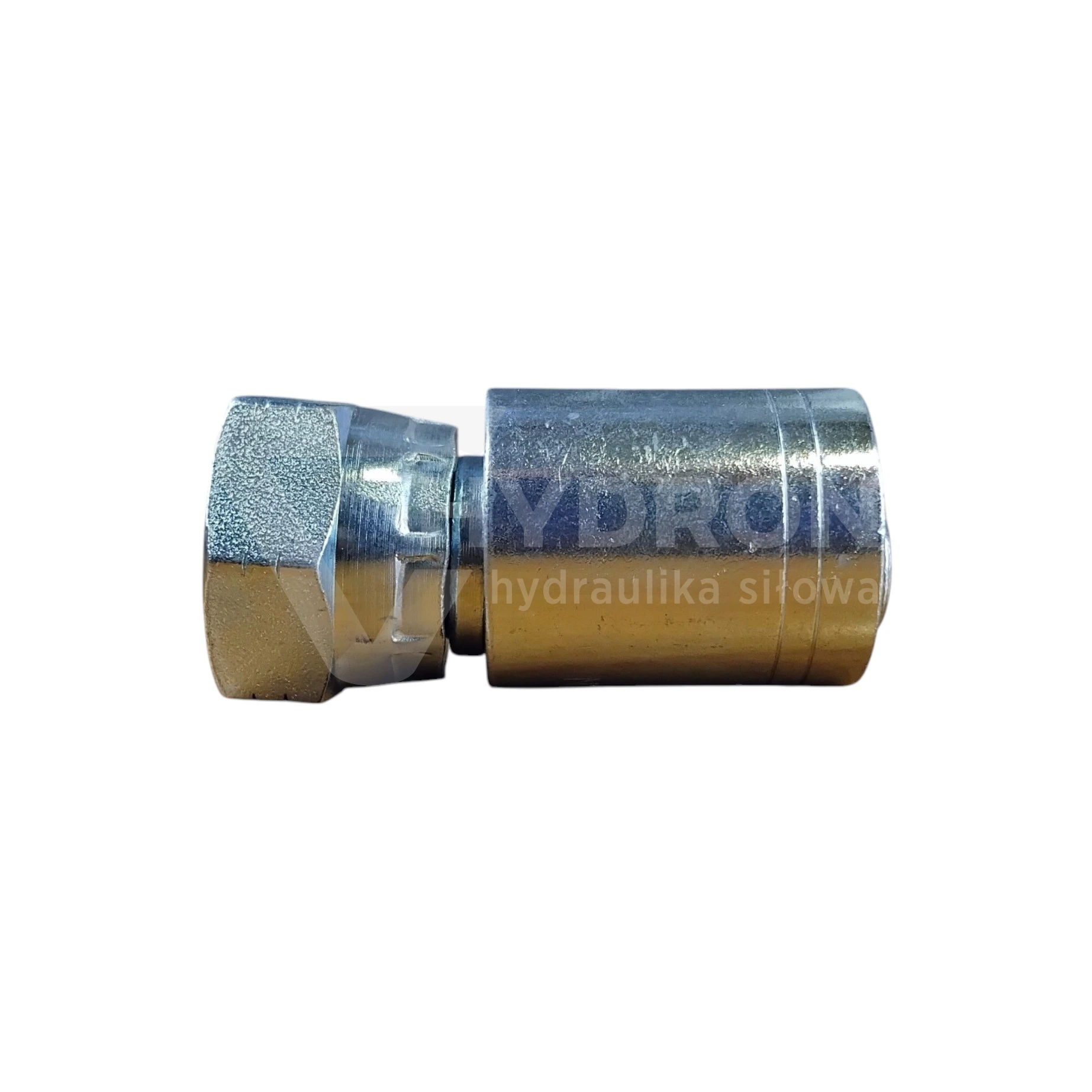

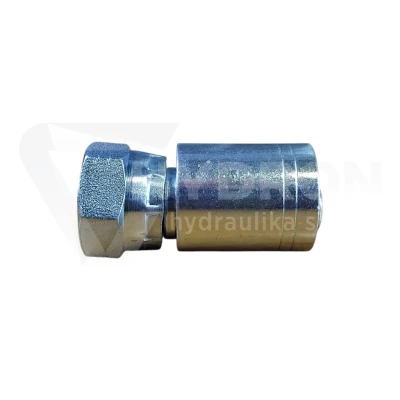

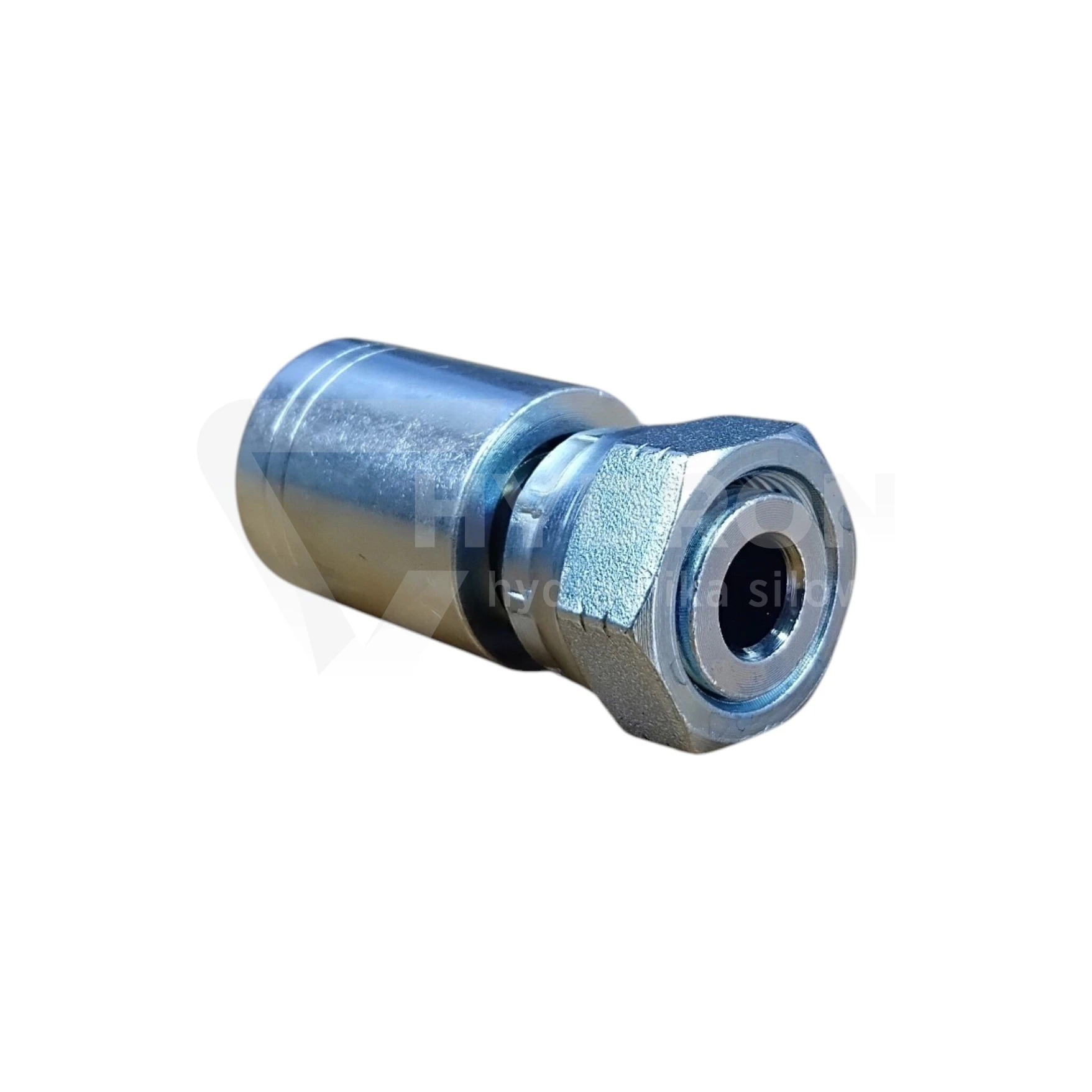

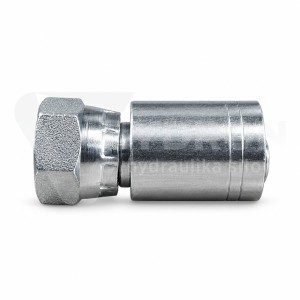

Zakucie K41 ORFS DN16 1" 2SN Caterpillar

Zakucie K41 ORFS DN16 1" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 1" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Końcówka przeznaczona jest między innymi do przewodów hydraulicznych stosowanych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 1" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka ORFS

K41 jest prostą wersją końcówki ORFS. Takie wykonanie sprawdza się w miejscach, w których przewód może zostać poprowadzony osiowo od punktu przyłączenia i nie ma potrzeby stosowania kolanka 45° lub 90°.

W porównaniu z wersją kątową K42 prosta konstrukcja K41 może ułatwić wykonanie przewodu o możliwie zwartej geometrii, o ile dostępna przestrzeń pozwala zachować prawidłowy promień gięcia węża.

Gwint 1" ORFS i uszczelnienie O-Ring Face Seal

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność powstaje na powierzchni czołowej, a nie na gwincie ani na powierzchni stożkowej.

Przy doborze należy więc potwierdzić nie tylko rozmiar gwintu 1", ale również standard ORFS i płaską powierzchnię uszczelniającą elementu współpracującego.

DN16 do węża hydraulicznego 2SN

DN16 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 5/8". Ten wariant produktu jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 2SN.

Przy zakuwaniu należy zastosować tuleję oraz parametry zacisku właściwe dla konkretnego węża 2SN i używanego systemu końcówek. Nie należy automatycznie przenosić ustawień przeznaczonych dla 1SN, 2SC, 4SP lub innych konstrukcji przewodów.

ORFS a JIC i BSP – ważna różnica

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie zbliżonego wymiaru gwintu. Systemy te różnią się geometrią powierzchni uszczelniających oraz sposobem uzyskania szczelności połączenia.

W przypadku ORFS charakterystycznym elementem jest płaska powierzchnia czołowa współpracująca z O-ringiem. To właśnie ten sposób uszczelnienia należy potwierdzić podczas identyfikacji przyłącza.

Gdzie sprawdzi się prosta końcówka K41?

Końcówka prosta jest właściwym wyborem, gdy punkt przyłączenia pozwala wyprowadzić przewód bezpośrednio w osi złącza i zachować odpowiedni promień gięcia węża. Może być stosowana przy pompach, rozdzielaczach, blokach hydraulicznych, siłownikach oraz innych elementach wyposażonych w kompatybilne przyłącze ORFS.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN16 1" występuje w ofercie jako końcówka do przewodów stosowanych między innymi w układach hydraulicznych maszyn Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN16, gwint 1" ORFS, typ węża 2SN oraz sposób uszczelnienia.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 2SN, końcówek, tulei oraz jakości wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, dobór końcówki wyłącznie według średnicy gwintu, nieuwzględnienie płaskiego uszczelnienia czołowego oraz zastosowanie tulei nieodpowiedniej do węża 2SN.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem końcówek, tulei oraz odpowiedniej konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka K41?

Końcówka posiada gwint wewnętrzny 1" ORFS.

Do jakiego węża przeznaczone jest zakucie?

Produkt przeznaczony jest do węża hydraulicznego 2SN w rozmiarze DN16.

Czy K41 jest końcówką prostą?

Tak. K41 jest prostym wariantem końcówki ORFS.

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy gwint 1" ORFS można zastąpić innym gwintem 1"?

Nie należy dobierać zamiennika wyłącznie według nominalnego rozmiaru gwintu. Musi zgadzać się również standard ORFS i geometria powierzchni uszczelniającej.
