Zakucie K41 ORFS DN16 1.3/16” / 2ST/4SP CATERP

Przejdź do sekcji Opinie

37,20 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")

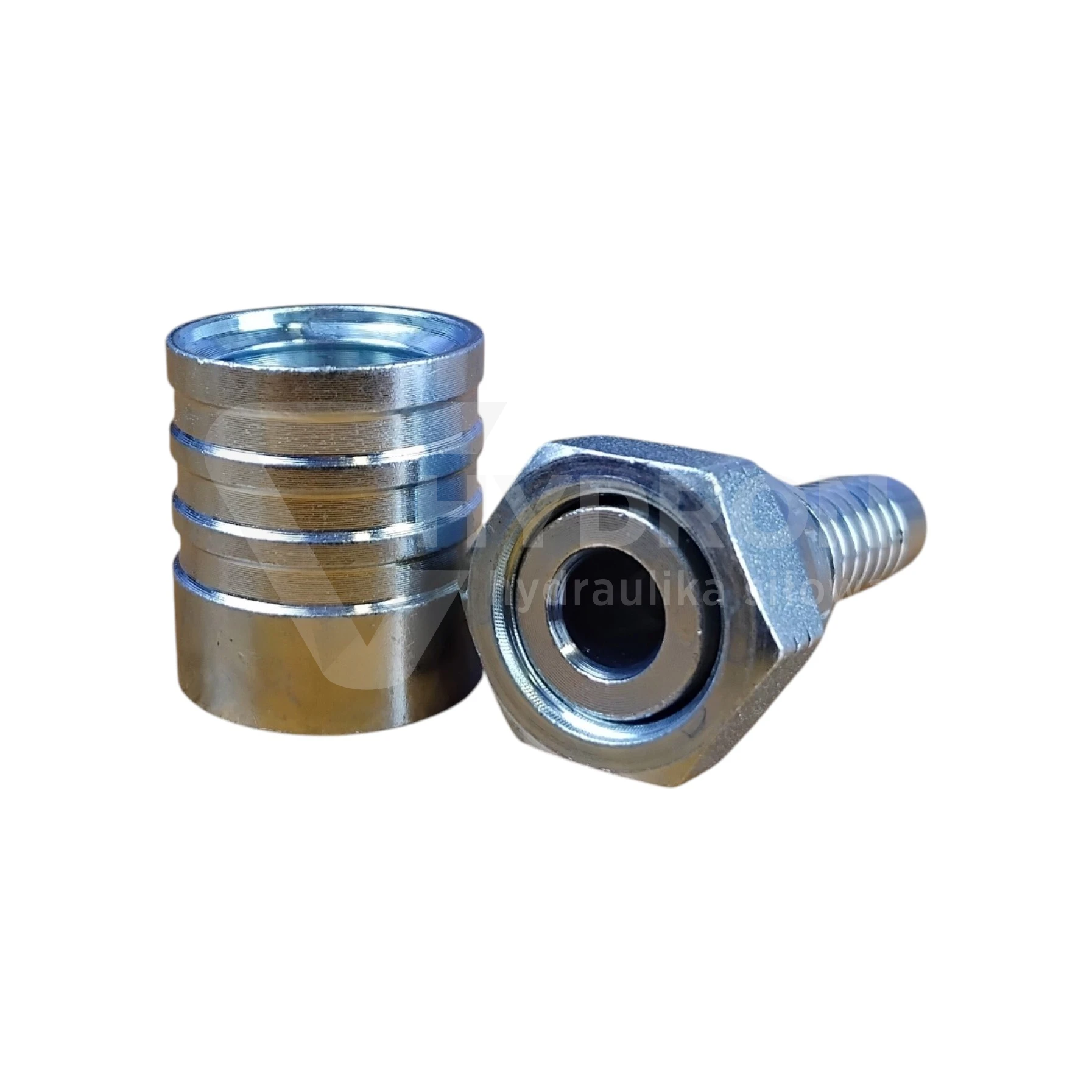

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

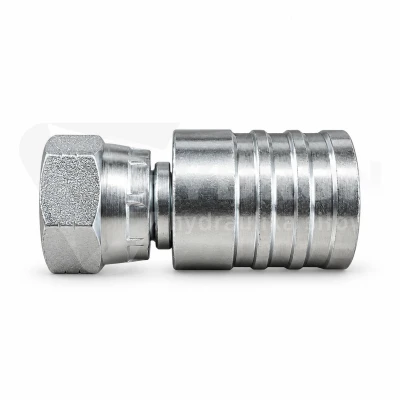

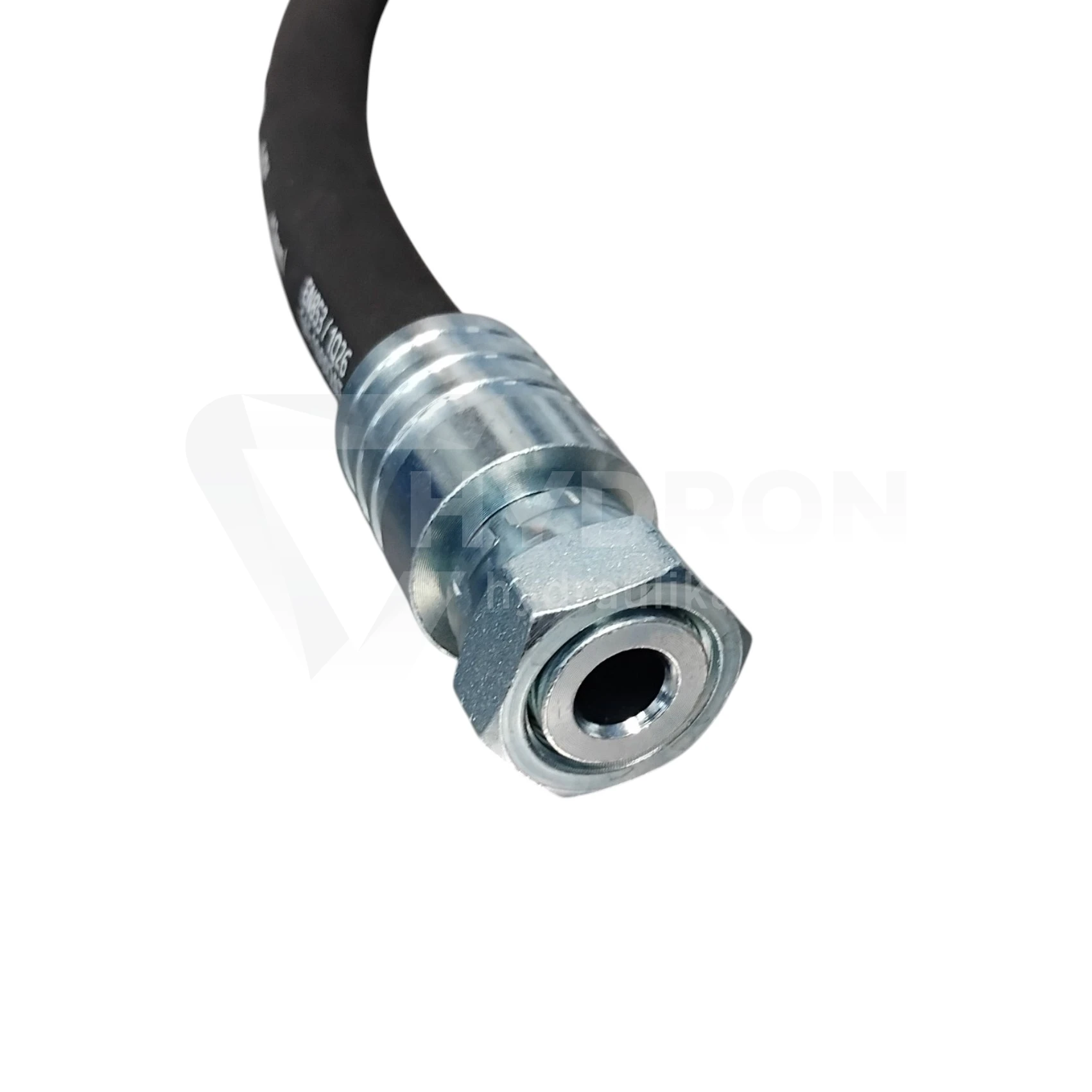

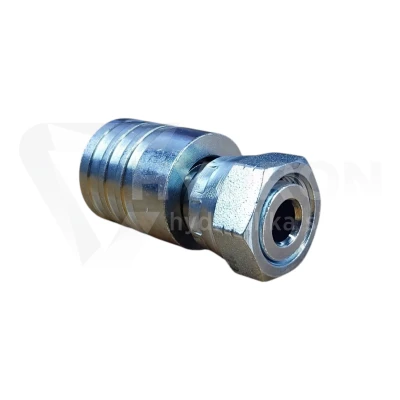

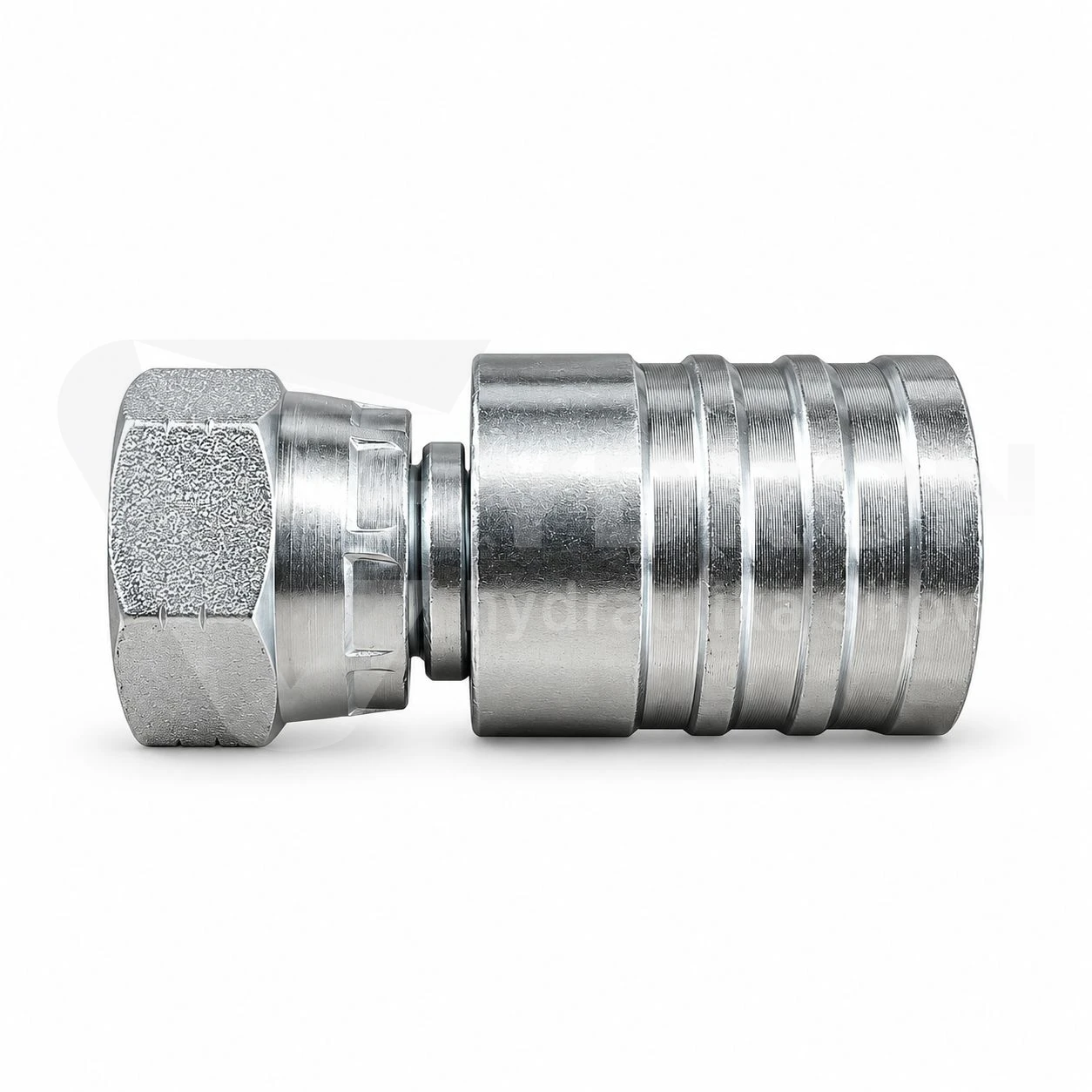

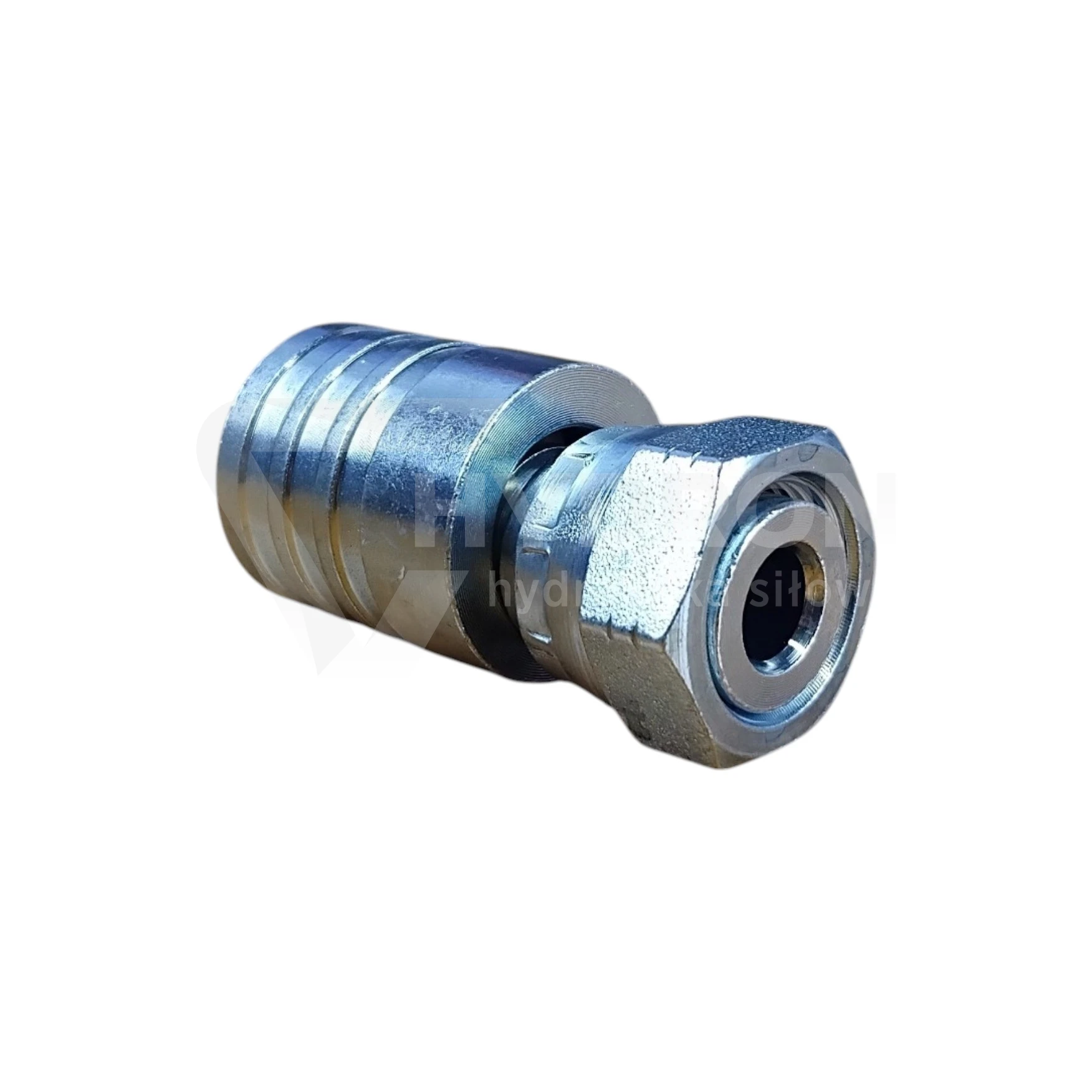

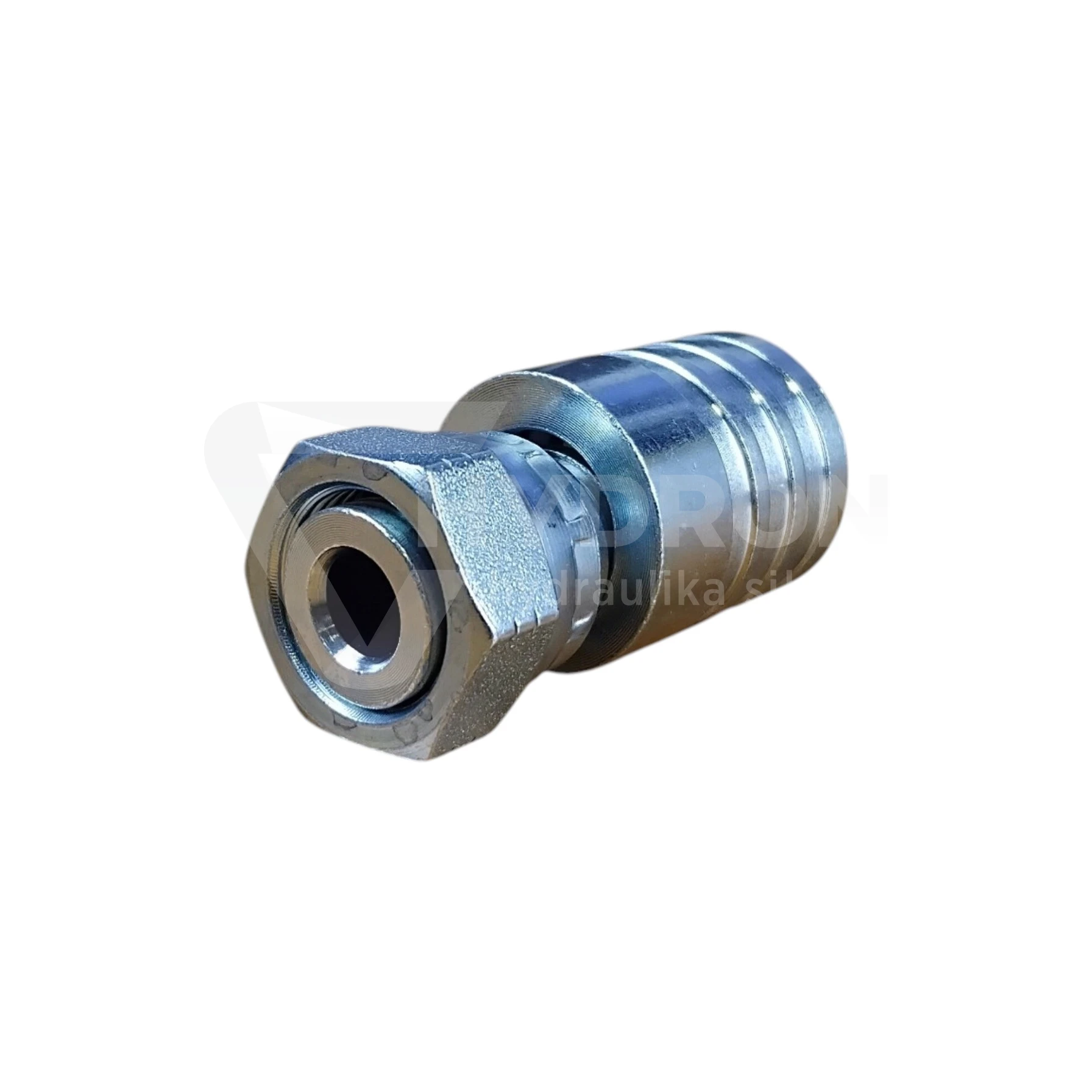

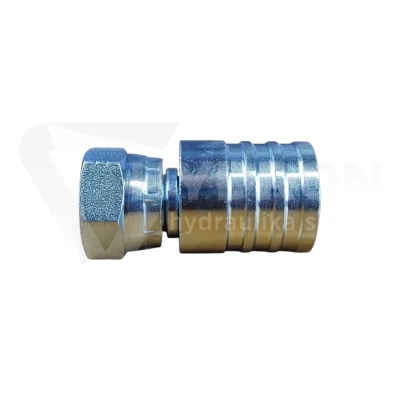

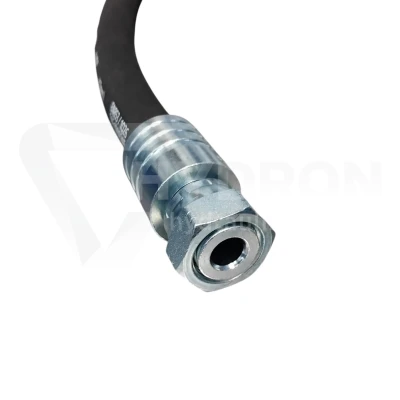

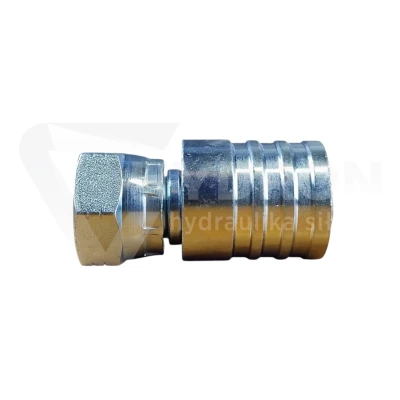

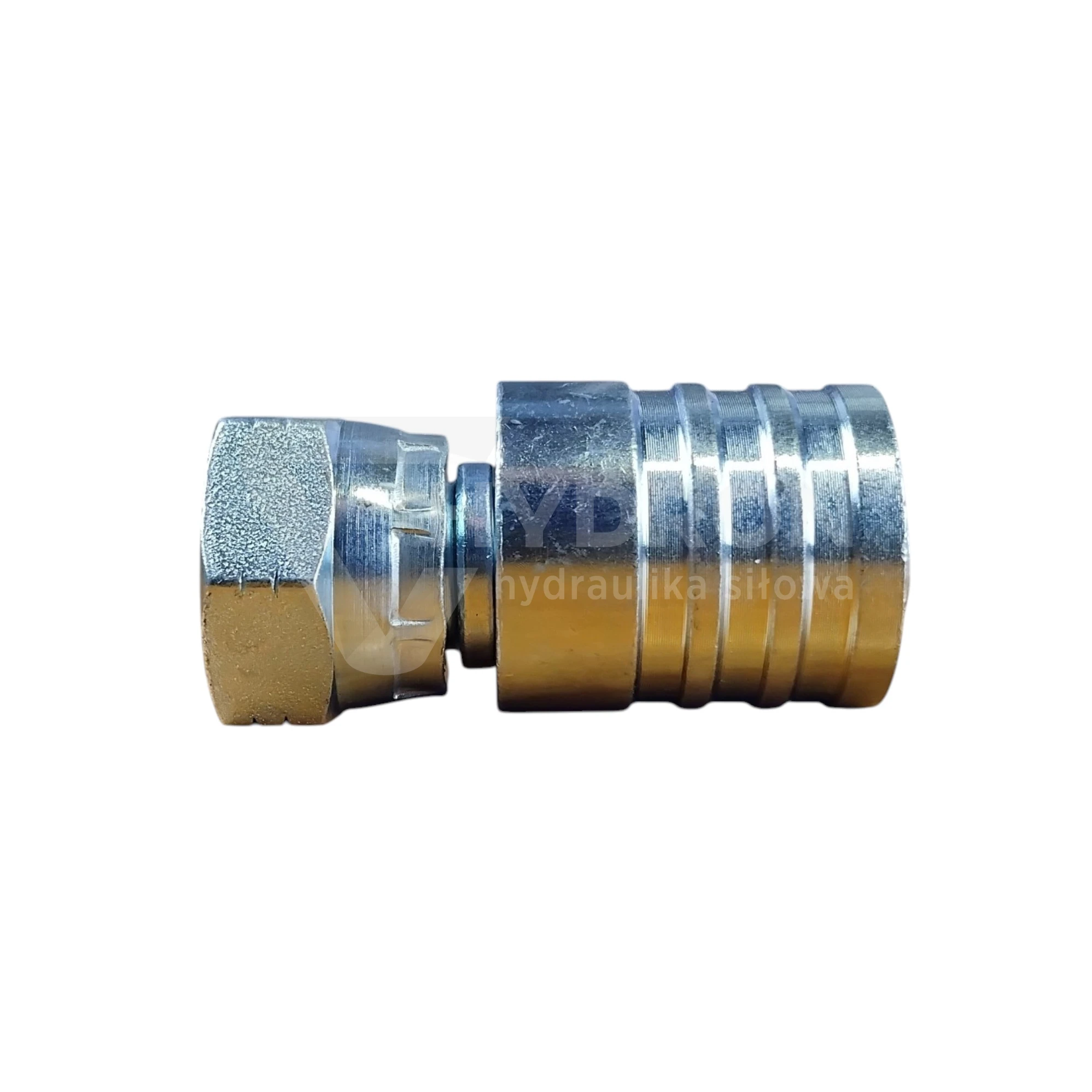

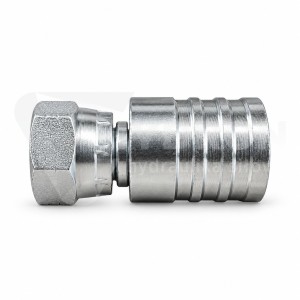

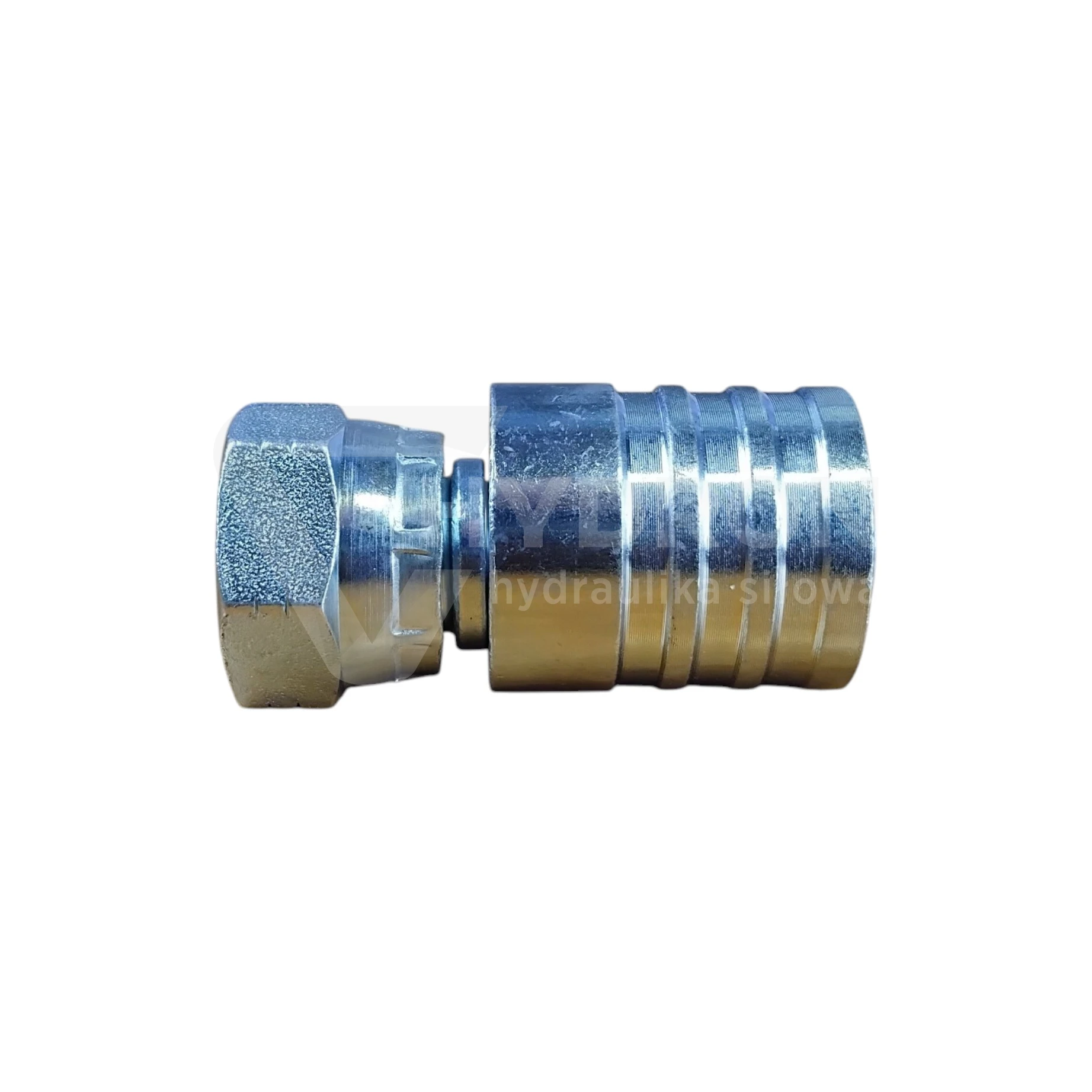

Zakucie K41 ORFS DN16 1 3/16" 2ST/4SP Caterpillar

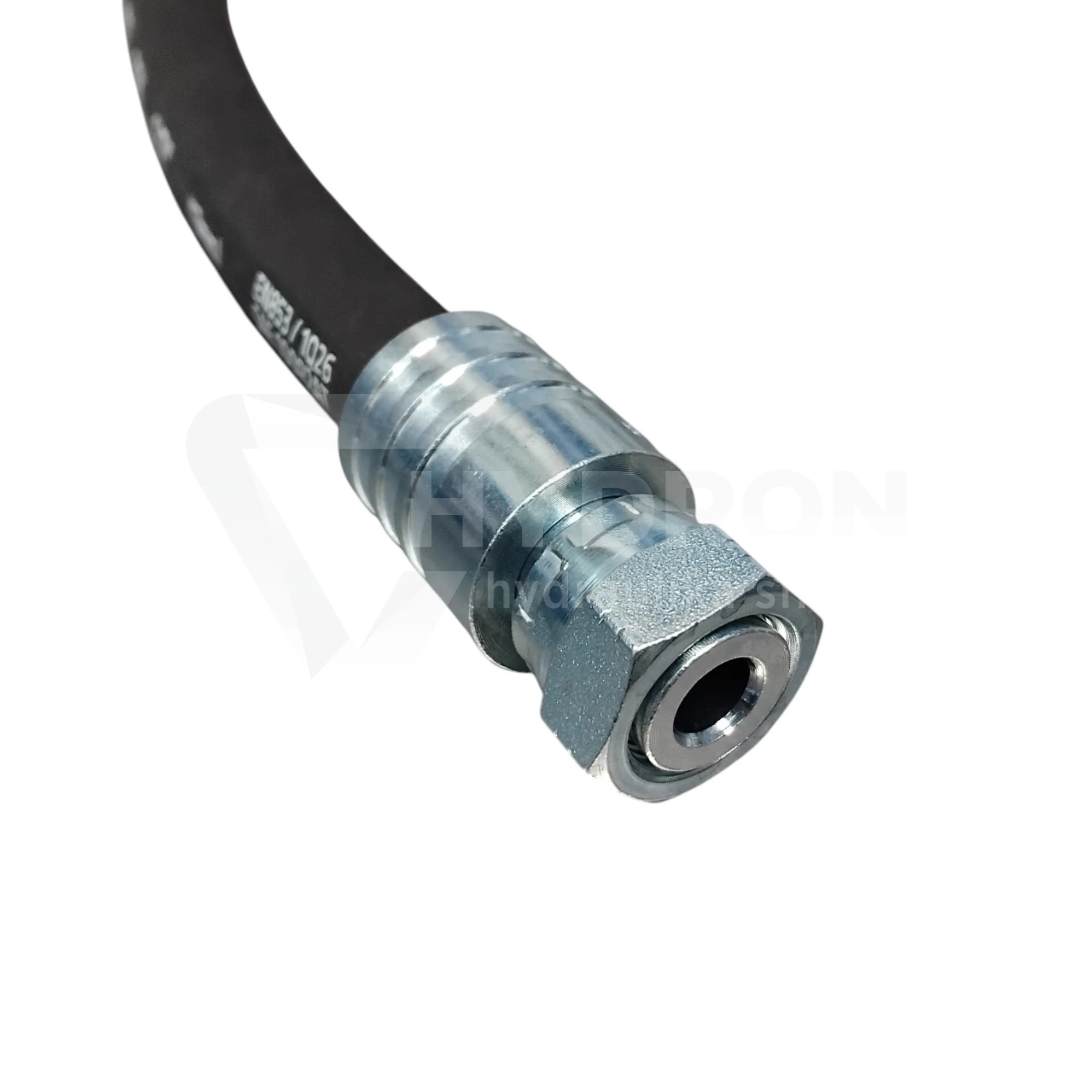

Zakucie K41 ORFS DN16 1 3/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN16, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 3/16" ORFS z płaskim uszczelnieniem czołowym typu O-Ring Face Seal. Wariant ten sprawdzi się przy wykonywaniu nowych oraz odtwarzaniu istniejących przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar.

Najważniejsze parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1 3/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

DN16 i system 2ST/4SP – co ma znaczenie przy zakuwaniu?

W przypadku przewodów DN16 dobór odpowiedniej tulei i parametrów zakuwania ma szczególne znaczenie. Ten wariant końcówki jest oznaczony jako 2ST/4SP, dlatego nie należy traktować go tak samo jak wersji przeznaczonych do 1SN, 2SN czy 2SC.

Przed wykonaniem przewodu trzeba sprawdzić konkretny typ węża, jego konstrukcję oraz wymagany sposób przygotowania pod zakucie. Sam rozmiar DN16 nie wystarcza do prawidłowego doboru całego zestawu.

Gwint 1 3/16" ORFS – jak rozpoznać właściwe przyłącze?

Przyłącze ORFS wyróżnia się płaską powierzchnią czołową i współpracą z uszczelnieniem O-ring. To właśnie sposób uszczelnienia jest jednym z najważniejszych elementów identyfikacji tego standardu.

Jeżeli stary przewód został zdemontowany z maszyny, warto porównać nie tylko średnicę gwintu, ale również jego skok oraz wygląd powierzchni czołowej. Dzięki temu można uniknąć pomylenia ORFS z innym systemem calowym.

Prosta końcówka K41 a prowadzenie przewodu

Końcówka prosta K41 jest dobrym wyborem wtedy, gdy przewód może zostać wyprowadzony w osi przyłącza. Przy DN16 trzeba jednak uwzględnić większy promień gięcia przewodu i odpowiednią ilość miejsca za zakuciem.

Jeżeli przewód po montażu musiałby zostać gwałtownie zagięty tuż przy końcówce, lepszym rozwiązaniem może być wariant kątowy. Prawidłowe prowadzenie przewodu ogranicza naprężenia i zmniejsza ryzyko przedwczesnego zużycia w strefie zakucia.

O-Ring Face Seal – szczelność zależy od czoła połączenia

W systemie ORFS uszczelnienie powstaje na płaskiej powierzchni czołowej przy udziale O-ringu. Oznacza to, że bardzo ważny jest stan powierzchni przylegania oraz samego elementu uszczelniającego.

Przy serwisie warto dokładnie obejrzeć czoło złącza. Zarysowania, odkształcenia lub uszkodzony O-ring mogą powodować przeciek nawet wtedy, gdy gwint jest dobrany prawidłowo.

Do odtwarzania przewodów Caterpillar

Wariant K41 ORFS DN16 1 3/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Przy odtwarzaniu przewodu najlepiej porównać nową końcówkę bezpośrednio z elementem zdemontowanym z maszyny.

Najważniejsze jest potwierdzenie czterech cech: rozmiaru DN16, systemu 2ST/4SP, gwintu 1 3/16" oraz płaskiego uszczelnienia ORFS.

Nie dobieraj końcówki tylko po średnicy gwintu

W hydraulice calowy wymiar gwintu sam w sobie nie definiuje standardu połączenia. Dwa przyłącza mogą mieć zbliżoną średnicę, a różnić się skokiem, geometrią i sposobem uszczelnienia.

Dlatego przy wymianie przewodu warto wykonać pełną identyfikację złącza, zamiast kierować się wyłącznie oznaczeniem 1 3/16".

Co sprawdzić przed wykonaniem przewodu?

czy przewód ma rozmiar DN16,
czy zastosowany jest system 2ST/4SP,
czy gwint ma rozmiar 1 3/16",
czy przyłącze jest rzeczywiście typu ORFS,
czy powierzchnia czołowa jest nieuszkodzona,
czy dobrano właściwą tuleję do konkretnego węża,
czy po montażu przewód będzie miał odpowiedni promień gięcia.

Ciśnienie całego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża, końcówki, tulei oraz jakości wykonanego zakucia. Nie należy przypisywać ciśnienia gotowego przewodu wyłącznie na podstawie rodzaju gwintu lub samej końcówki.

Przewody hydrauliczne wykonywane na wymiar

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei oraz konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint ma ta końcówka?

Końcówka posiada gwint wewnętrzny 1 3/16" ORFS.

Do jakiego rozmiaru przewodu jest przeznaczona?

Do przewodu DN16, czyli nominalnie 5/8".

Czy jest to końcówka prosta?

Tak. K41 jest prostym wariantem końcówki ORFS.

Czy można dobrać ją tylko po gwincie 1 3/16"?

Nie. Trzeba również potwierdzić standard ORFS, powierzchnię uszczelniającą oraz stronę przewodową DN16.

Czy tuleja od 2SN będzie odpowiednia?

Nie należy tego zakładać automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
