Zakucie K41 ORFS DN25 1.7/16" / 2ST/4SP CATERPILLA

Przejdź do sekcji Opinie

51,96 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")

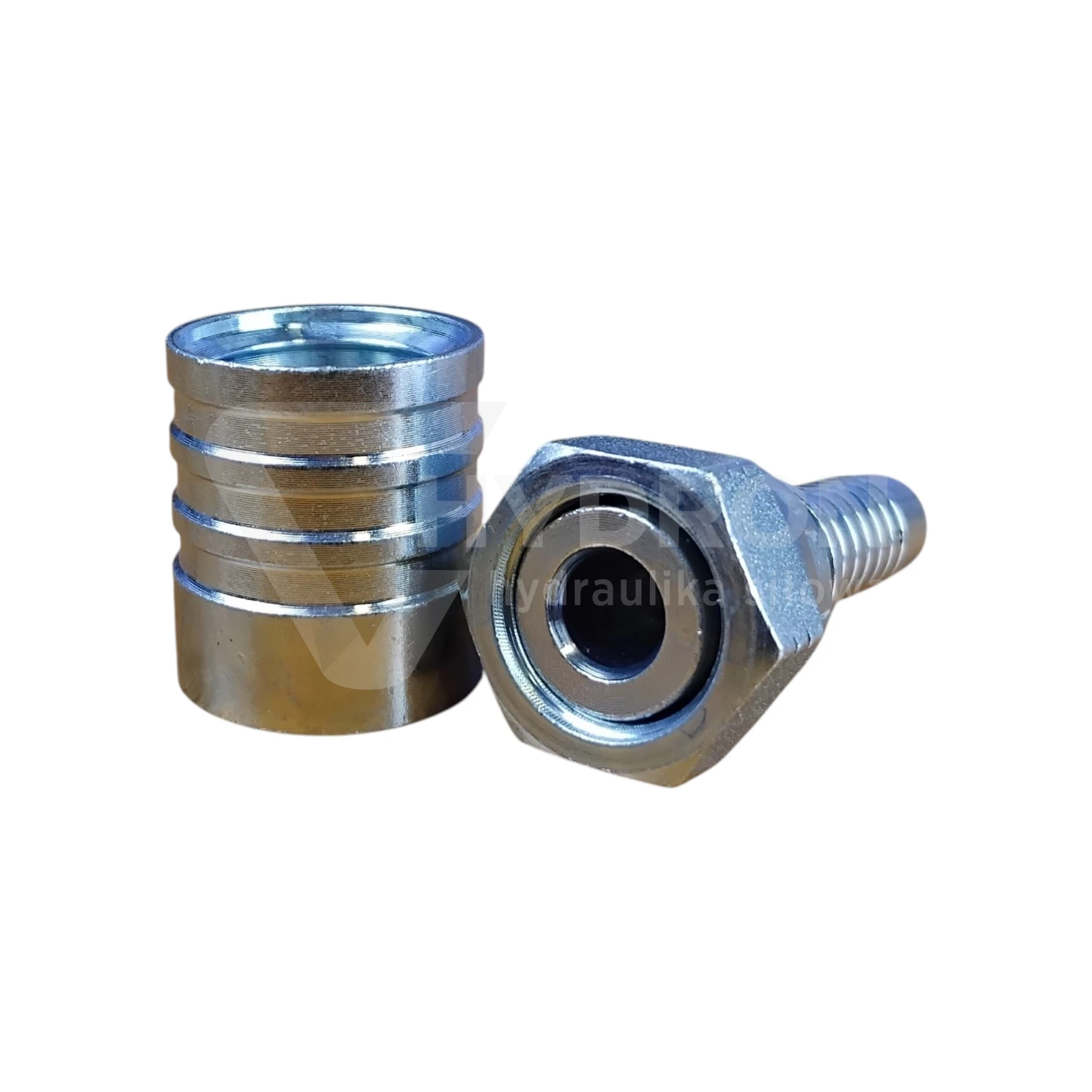

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.7/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

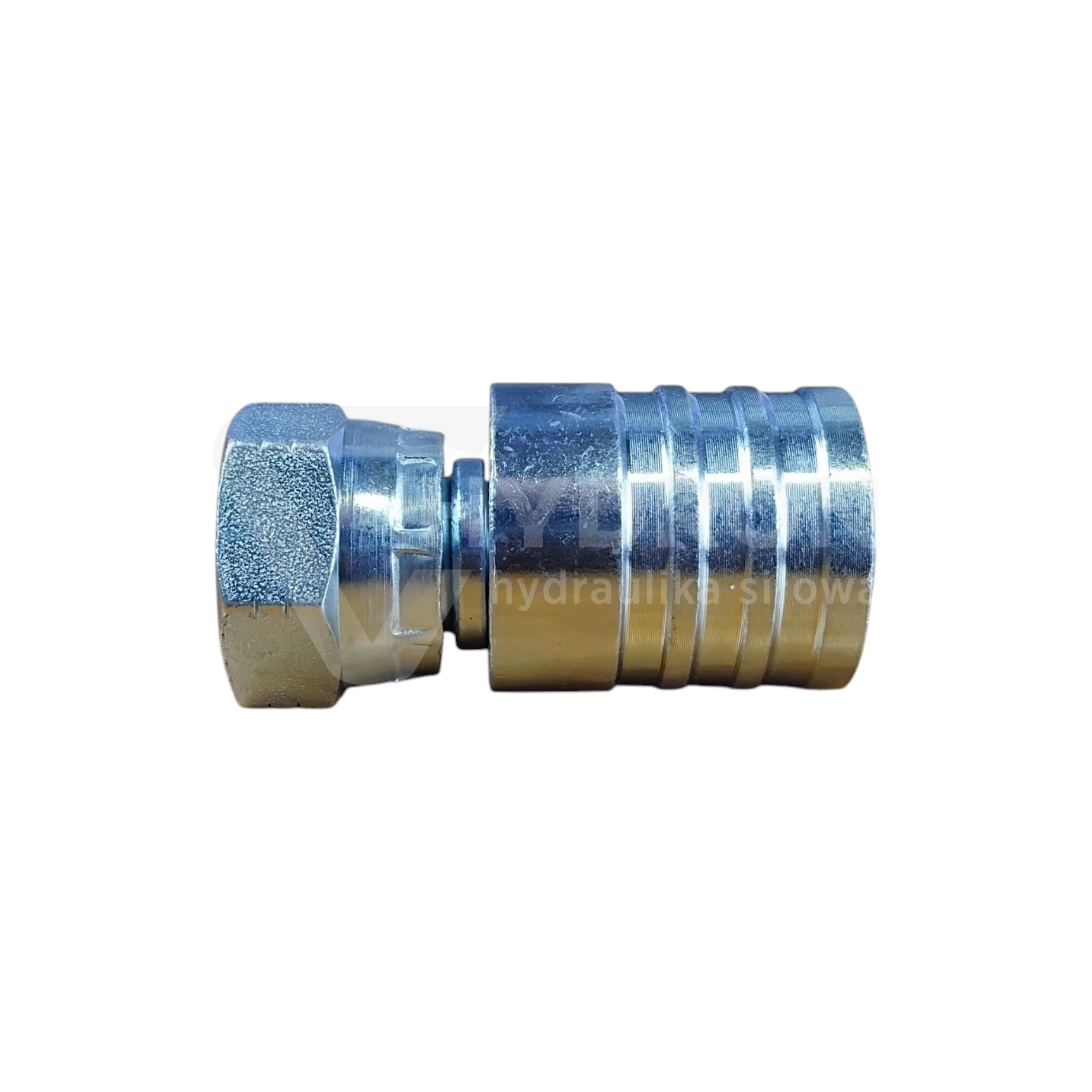

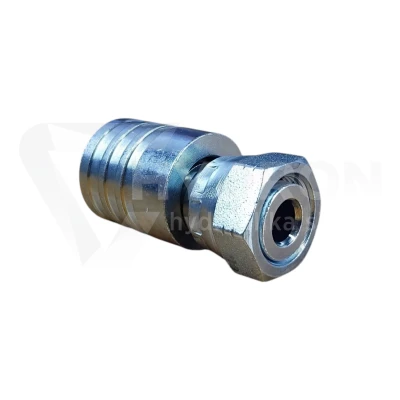

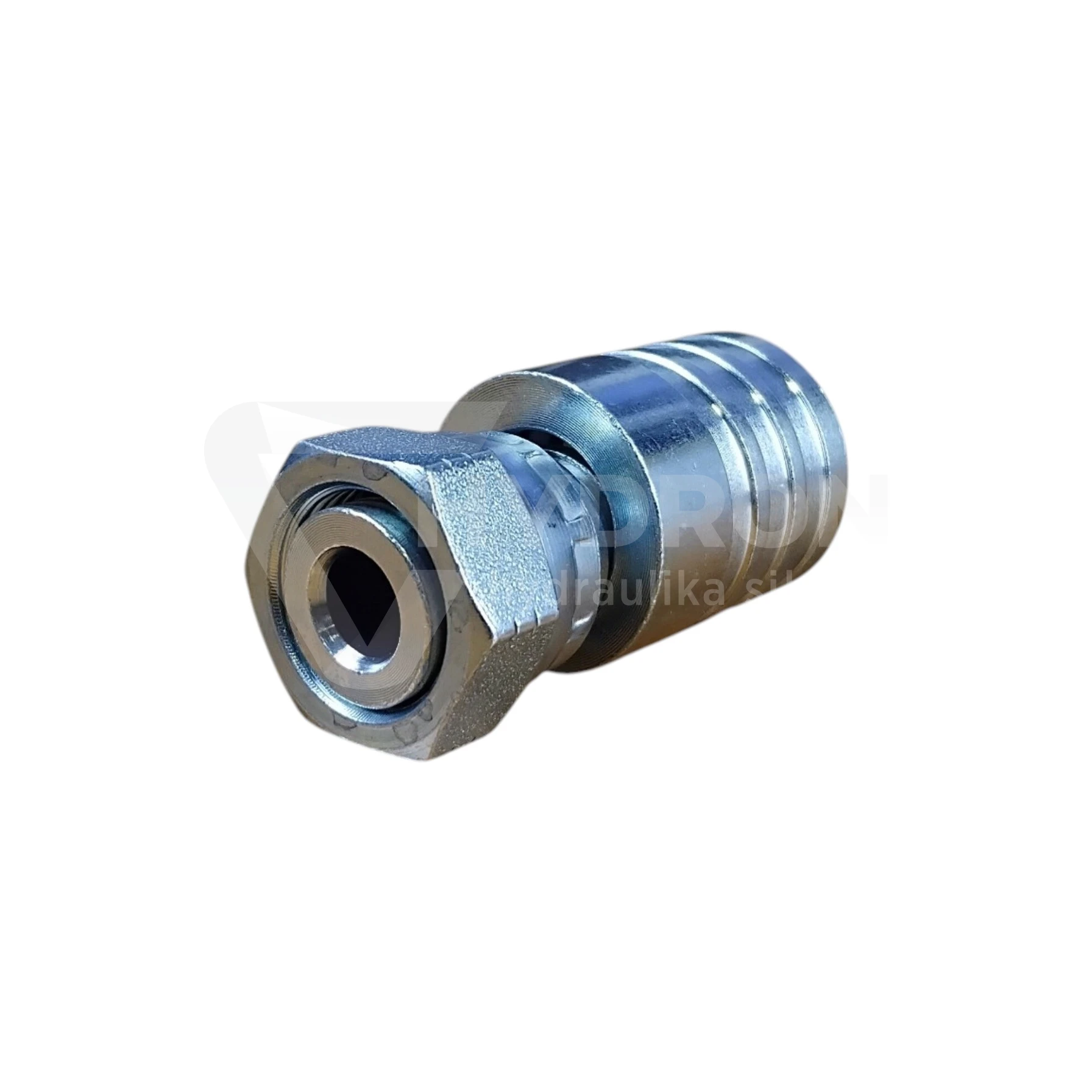

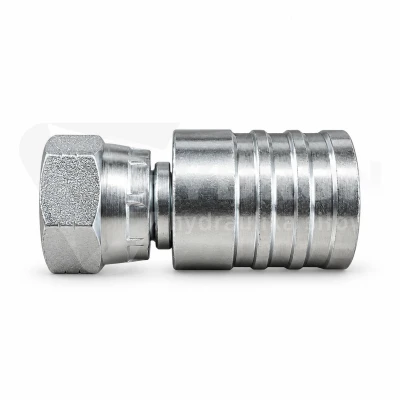

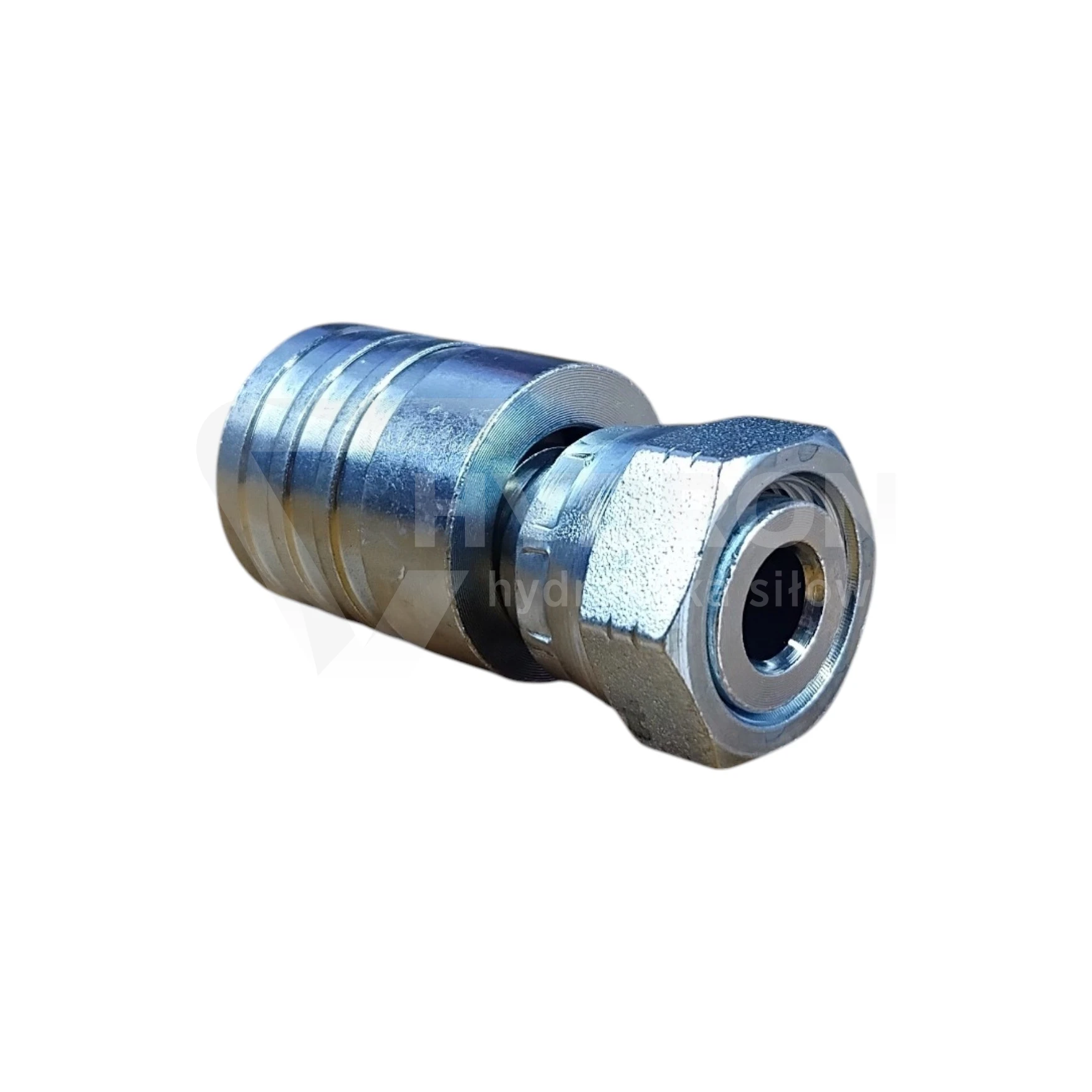

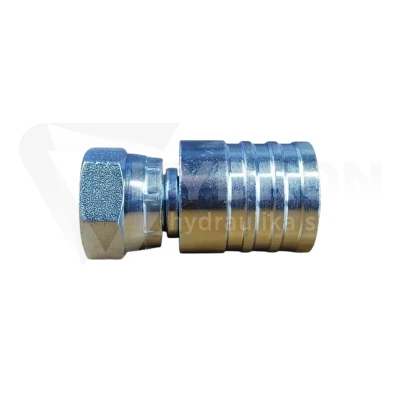

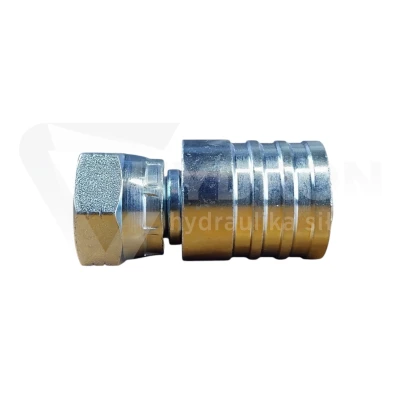

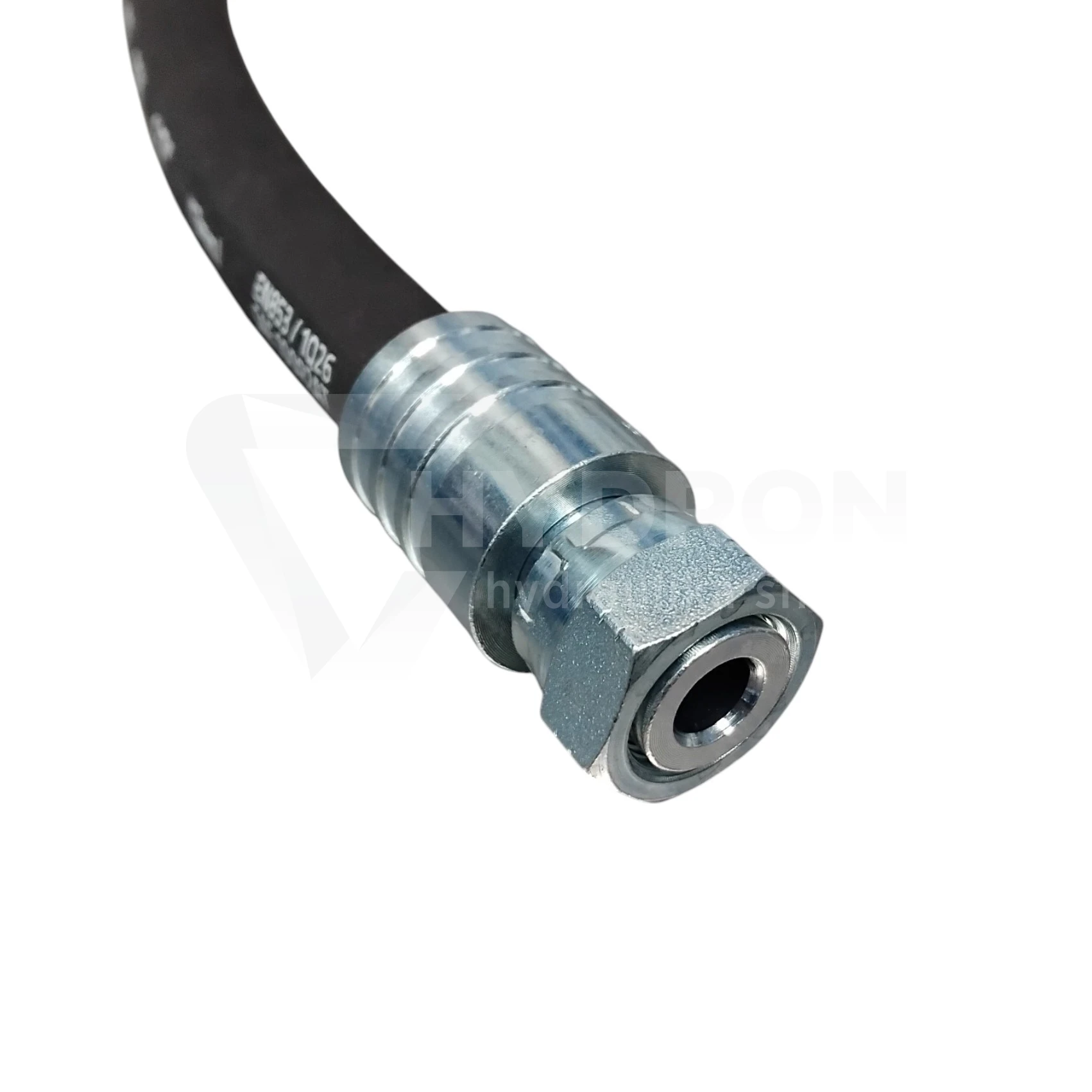

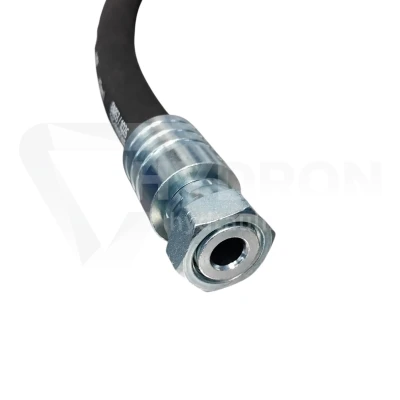

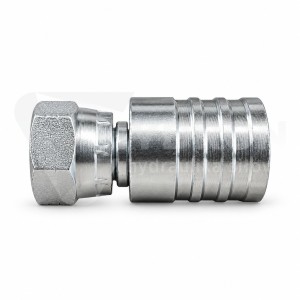

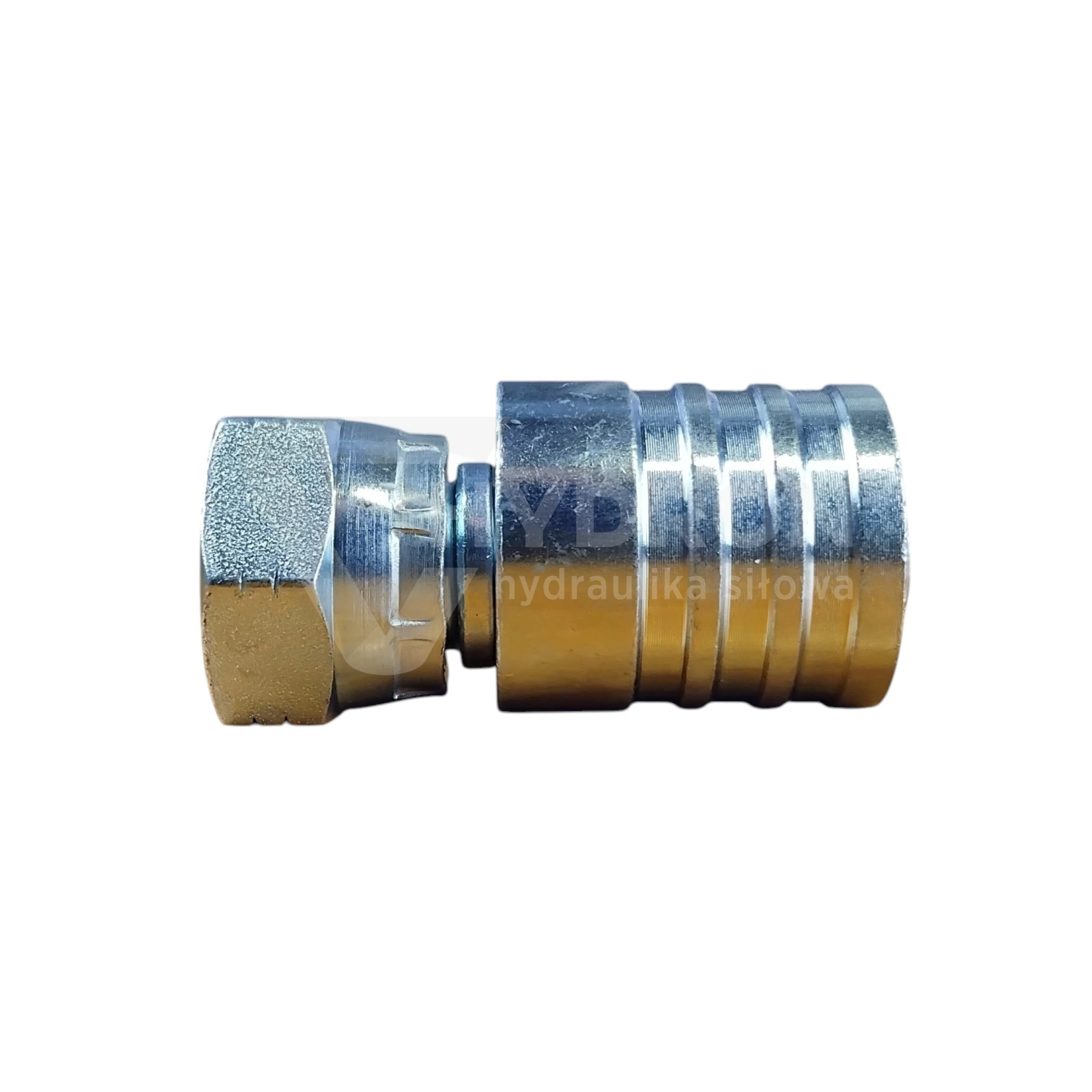

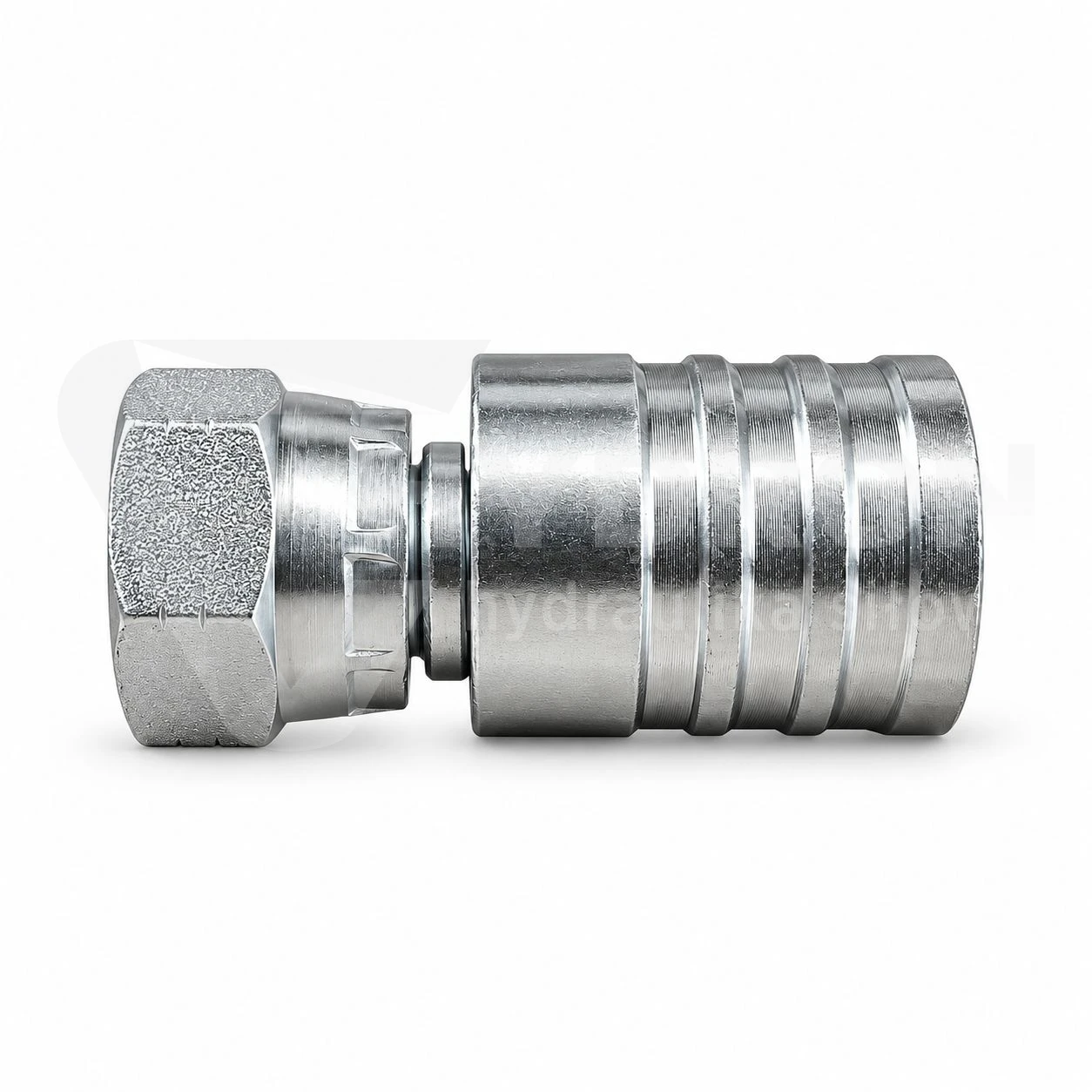

Zakucie K41 ORFS DN25 1 7/16" 2ST/4SP Caterpillar

Zakucie K41 ORFS DN25 1 7/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN25, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 7/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Wariant ten sprawdzi się przy budowie i odtwarzaniu przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar, szczególnie tam, gdzie pracują przewody o większym przekroju.

Najważniejsze parametry

typ: końcówka hydrauliczna do zakuwania,
oznaczenie: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1 7/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

DN25 wymaga więcej miejsca na prawidłowe prowadzenie przewodu

Przy przewodach DN25 znaczenie ma nie tylko samo przyłącze, ale również sposób poprowadzenia węża w maszynie. Większy przekrój przewodu oznacza większy promień gięcia i mniejszą tolerancję na ostre załamania bezpośrednio za zakuciem.

Prosta końcówka K41 będzie dobrym wyborem tam, gdzie przewód może wychodzić osiowo z portu i dostępna przestrzeń pozwala na naturalne ułożenie węża bez wymuszania ciasnego łuku. Jeżeli przewód ma od razu zmieniać kierunek, warto rozważyć wariant kątowy.

Gwint 1 7/16" ORFS – identyfikacja przyłącza

Przy doborze końcówki do starego przewodu nie należy kierować się wyłącznie średnicą gwintu. W tym wariancie mamy przyłącze 1 7/16" ORFS, czyli standard wykorzystujący płaską powierzchnię czołową i uszczelnienie O-ring.

Dwa złącza o zbliżonej średnicy mogą należeć do różnych systemów i nie zapewnić poprawnej szczelności. Dlatego oprócz wymiaru gwintu warto sprawdzić również jego skok oraz geometrię czoła przyłącza.

O-Ring Face Seal – szczelność zależy od stanu powierzchni

W systemie ORFS uszczelnienie powstaje na płaskiej powierzchni czołowej dzięki zastosowaniu O-ringu. Gwint odpowiada przede wszystkim za skręcenie i odpowiedni docisk elementów połączenia.

Podczas naprawy przewodu warto dokładnie sprawdzić, czy powierzchnia czołowa nie jest zarysowana, wgnieciona lub zabrudzona. Uszkodzenie tej strefy może powodować przeciek nawet wtedy, gdy gwint został dobrany prawidłowo.

System 2ST/4SP – dobór tulei i zakuwania

Ten wariant końcówki jest oznaczony jako 2ST/4SP. Oznacza to, że podczas wykonywania przewodu trzeba dobrać odpowiednią tuleję oraz parametry zakuwania do konkretnego węża i systemu końcówek.

Nie należy automatycznie przenosić średnic zacisku z przewodów 1SN, 2SN lub 2SC tylko dlatego, że mają ten sam rozmiar DN25. Konstrukcja węża i sposób przygotowania do zakuwania mają bezpośredni wpływ na trwałość gotowego przewodu.

Dlaczego prosta końcówka K41 może być korzystna?

Wersja prosta ogranicza liczbę zmian kierunku w przewodzie i może ułatwić zachowanie prostego przebiegu instalacji. Jest szczególnie praktyczna tam, gdzie przyłącze ma dużo wolnej przestrzeni przed sobą i przewód może być poprowadzony bez dodatkowych kolanek.

Przy większych przewodach, takich jak DN25, ma to znaczenie również serwisowe. Odpowiednio poprowadzony przewód jest łatwiejszy do wymiany i mniej narażony na dodatkowe naprężenia podczas pracy maszyny.

Zastosowanie w ciężkich maszynach hydraulicznych

Końcówki ORFS są często spotykane w hydraulice mobilnej i maszynach pracujących pod dużym obciążeniem. Wariant K41 DN25 1 7/16" może być wykorzystany przy wykonywaniu przewodów stosowanych między innymi w maszynach Caterpillar, o ile zgadzają się wszystkie parametry przyłącza i strony przewodowej.

Na co zwrócić uwagę przy odtwarzaniu starego przewodu?

czy przewód ma rozmiar DN25,
czy system przewodowy odpowiada 2ST/4SP,
czy gwint ma rozmiar 1 7/16",
czy przyłącze jest rzeczywiście typu ORFS,
czy powierzchnia czołowa jest w dobrym stanie,
czy zastosowano właściwą tuleję do konkretnego węża,
czy po montażu przewód ma odpowiedni promień gięcia.

Nie tylko końcówka decyduje o ciśnieniu przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich użytych elementów: węża, końcówki, tulei oraz poprawności wykonanego zakucia. Końcowa wartość jest ograniczona przez element o najniższych dopuszczalnych parametrach.

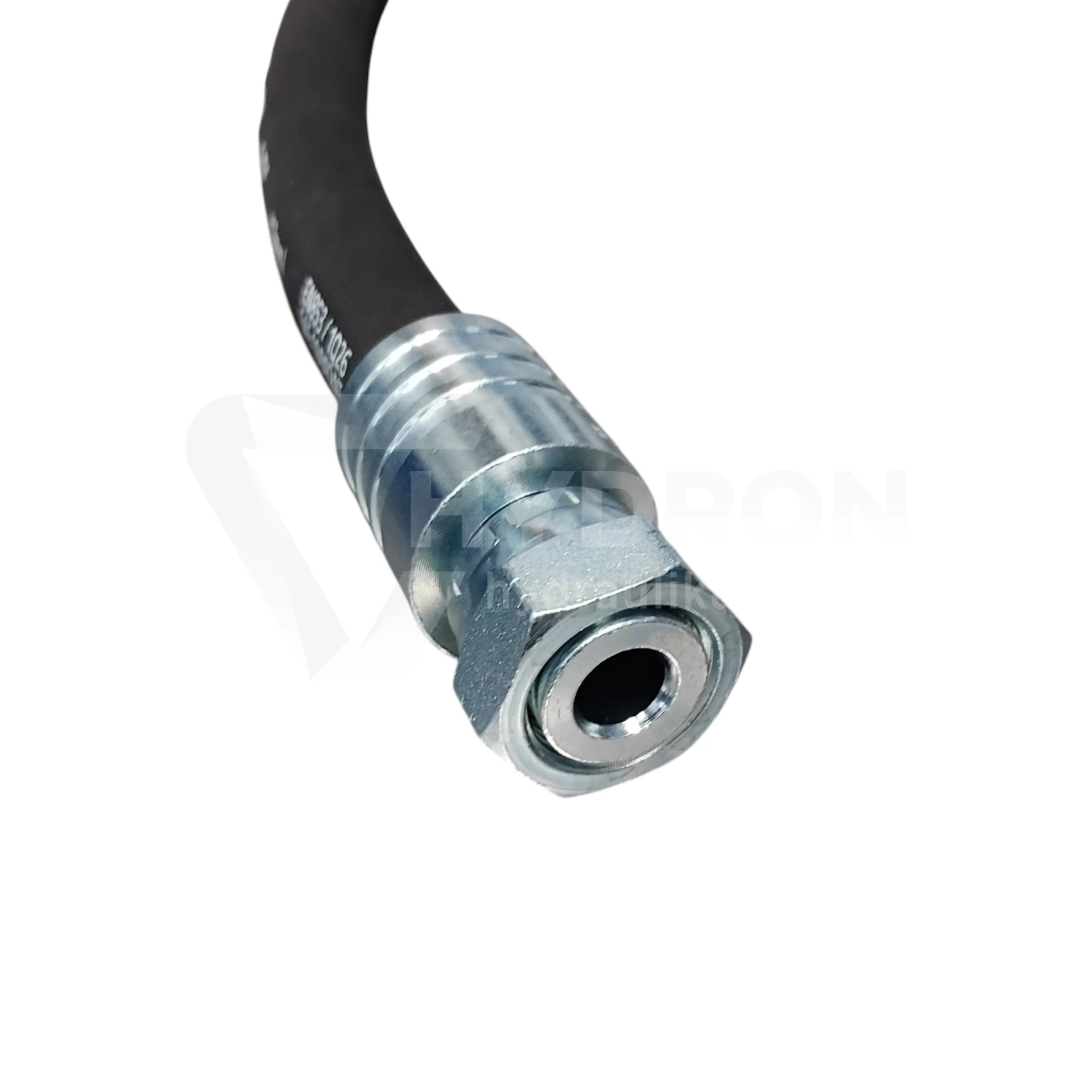

Przewody hydrauliczne wykonywane na wymiar

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei oraz konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint ma ta końcówka?

Końcówka posiada gwint wewnętrzny 1 7/16" ORFS.

Do jakiego rozmiaru przewodu jest przeznaczona?

Do przewodu DN25, czyli nominalnie 1".

Czy K41 jest końcówką prostą?

Tak. K41 oznacza prosty wariant końcówki ORFS.

Czy można dobrać końcówkę tylko po średnicy gwintu?

Nie. Trzeba również potwierdzić standard ORFS, skok gwintu, powierzchnię uszczelniającą oraz stronę przewodową.

Czy można zastosować tuleję od przewodu 2SN?

Nie należy tego zakładać automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
