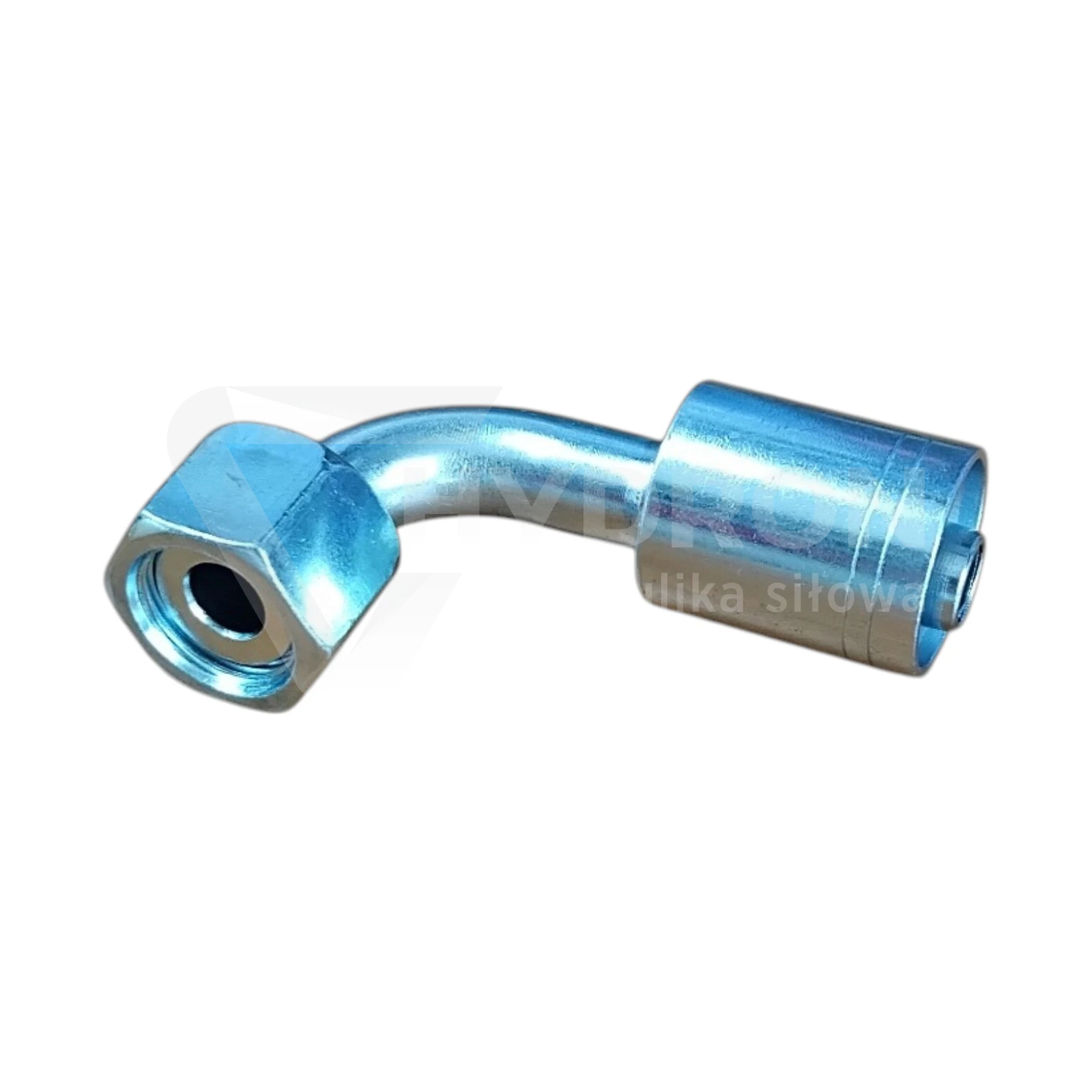

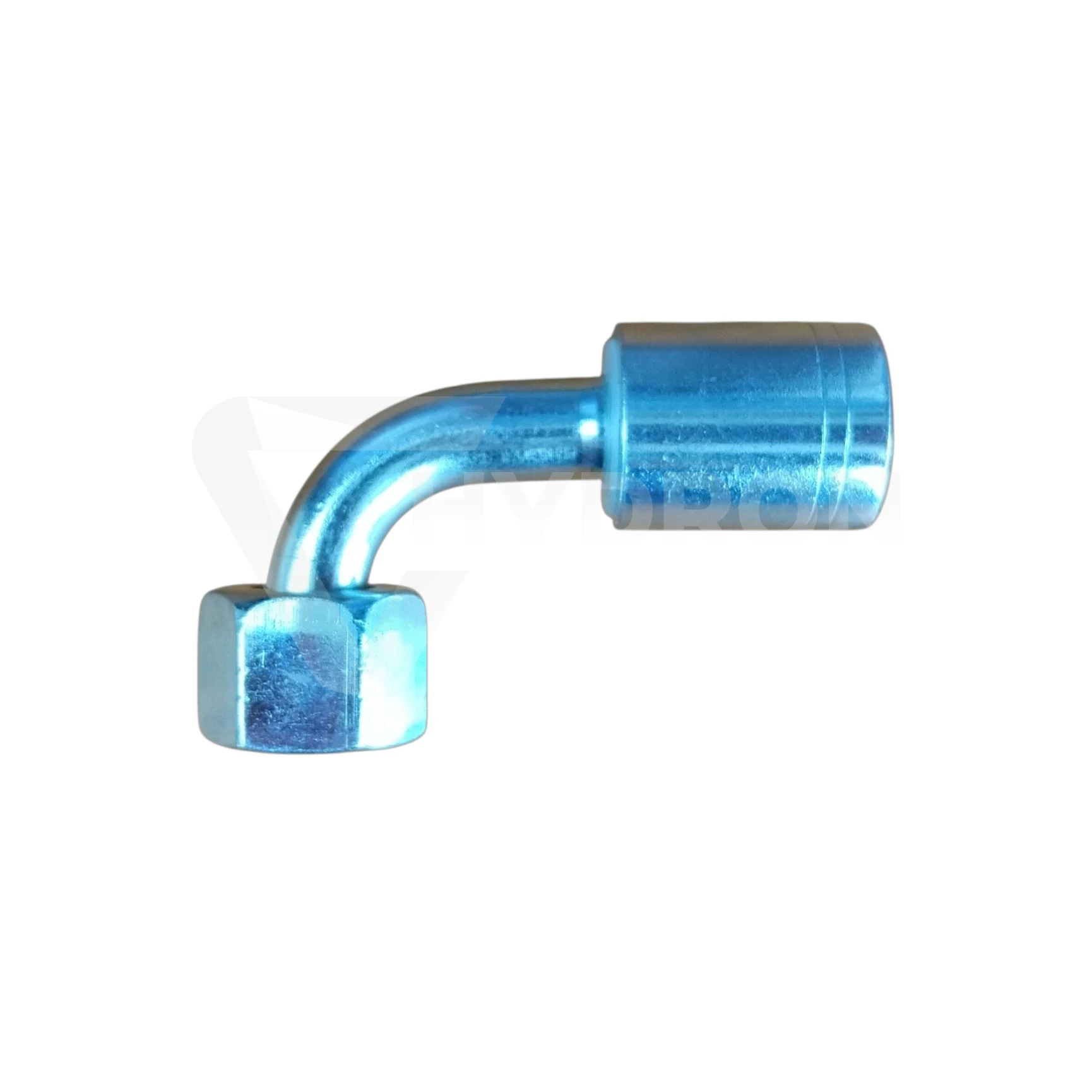

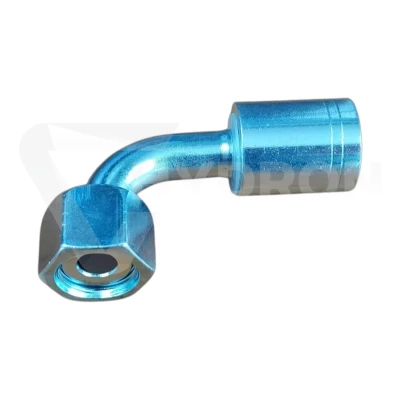

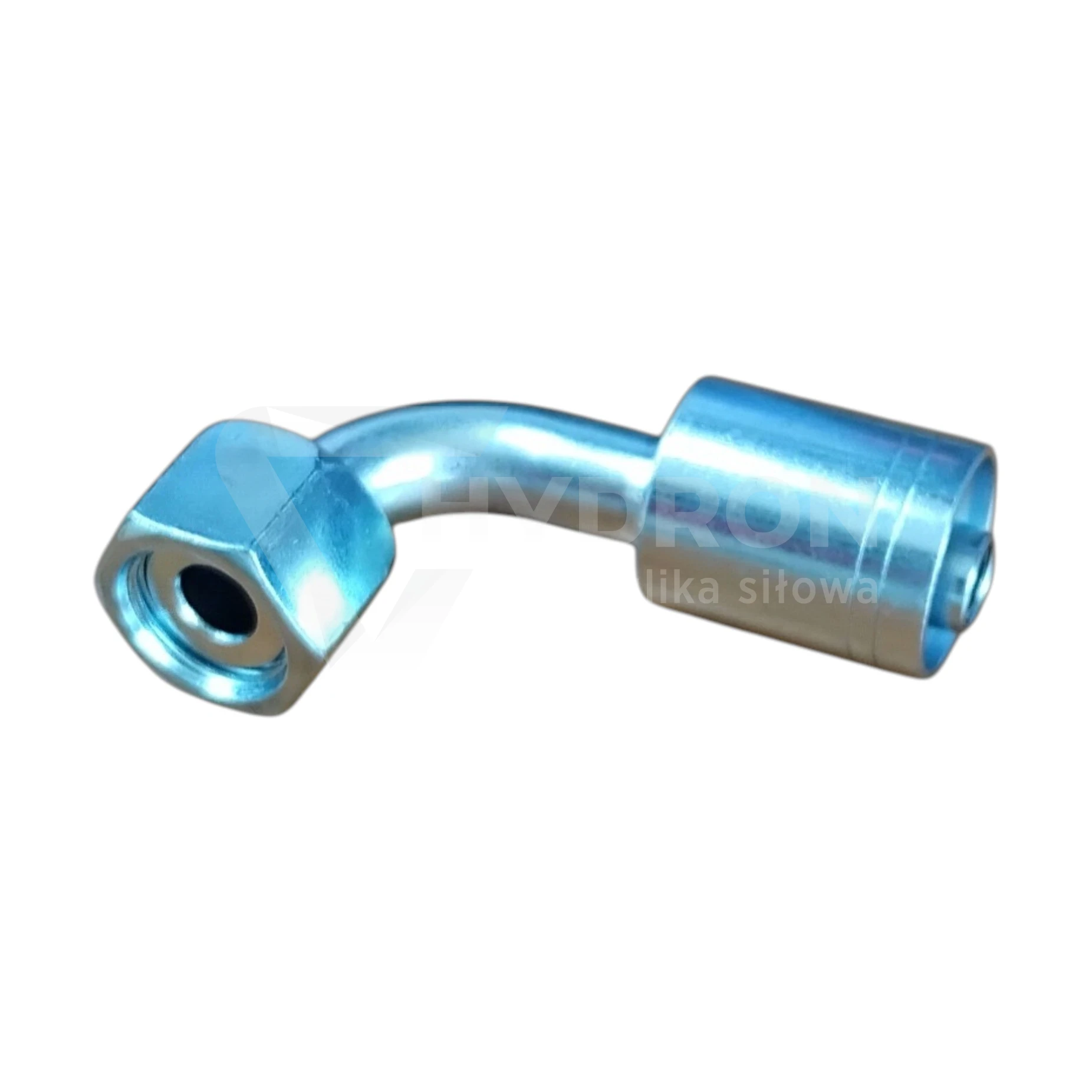

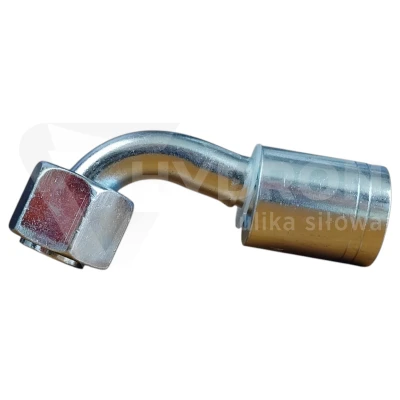

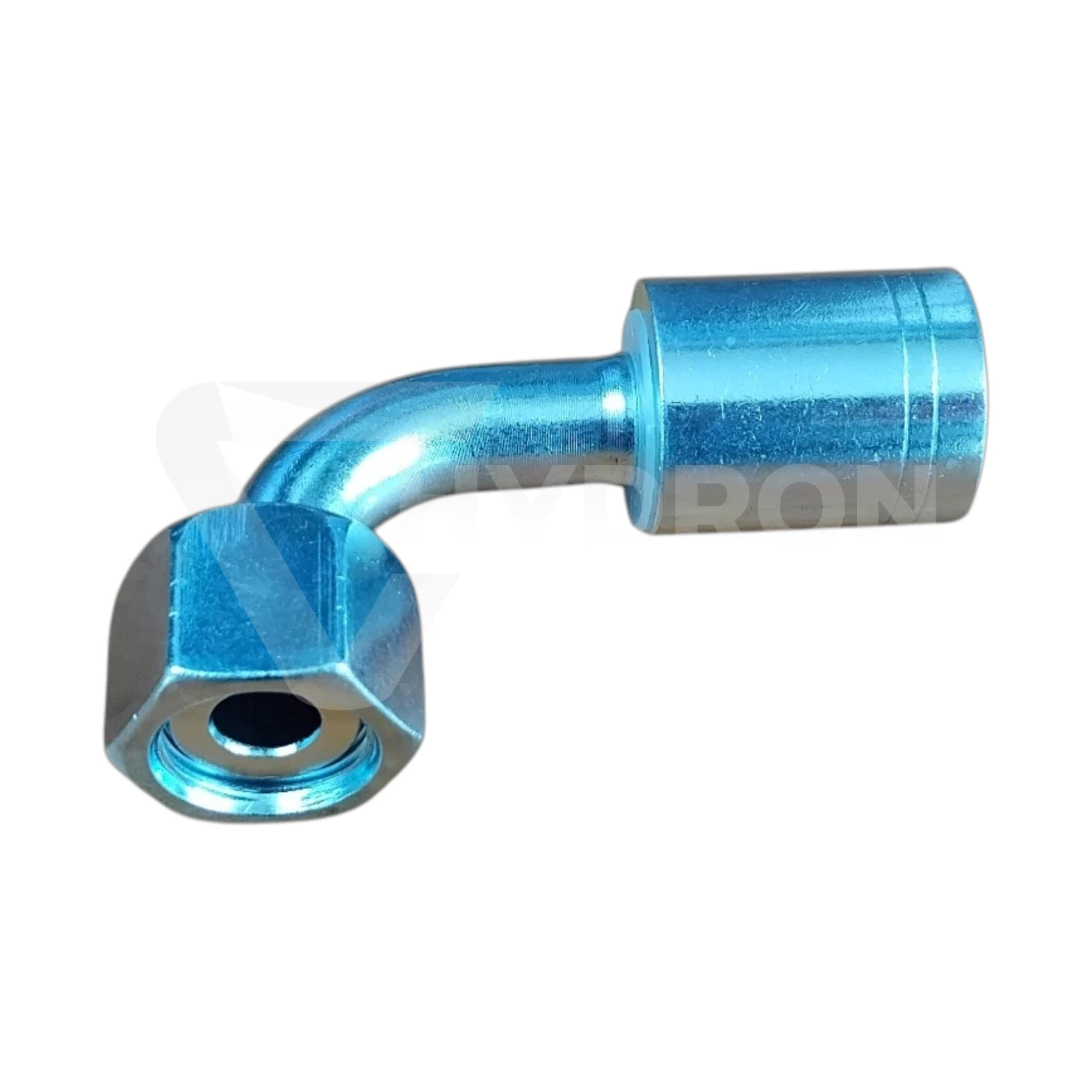

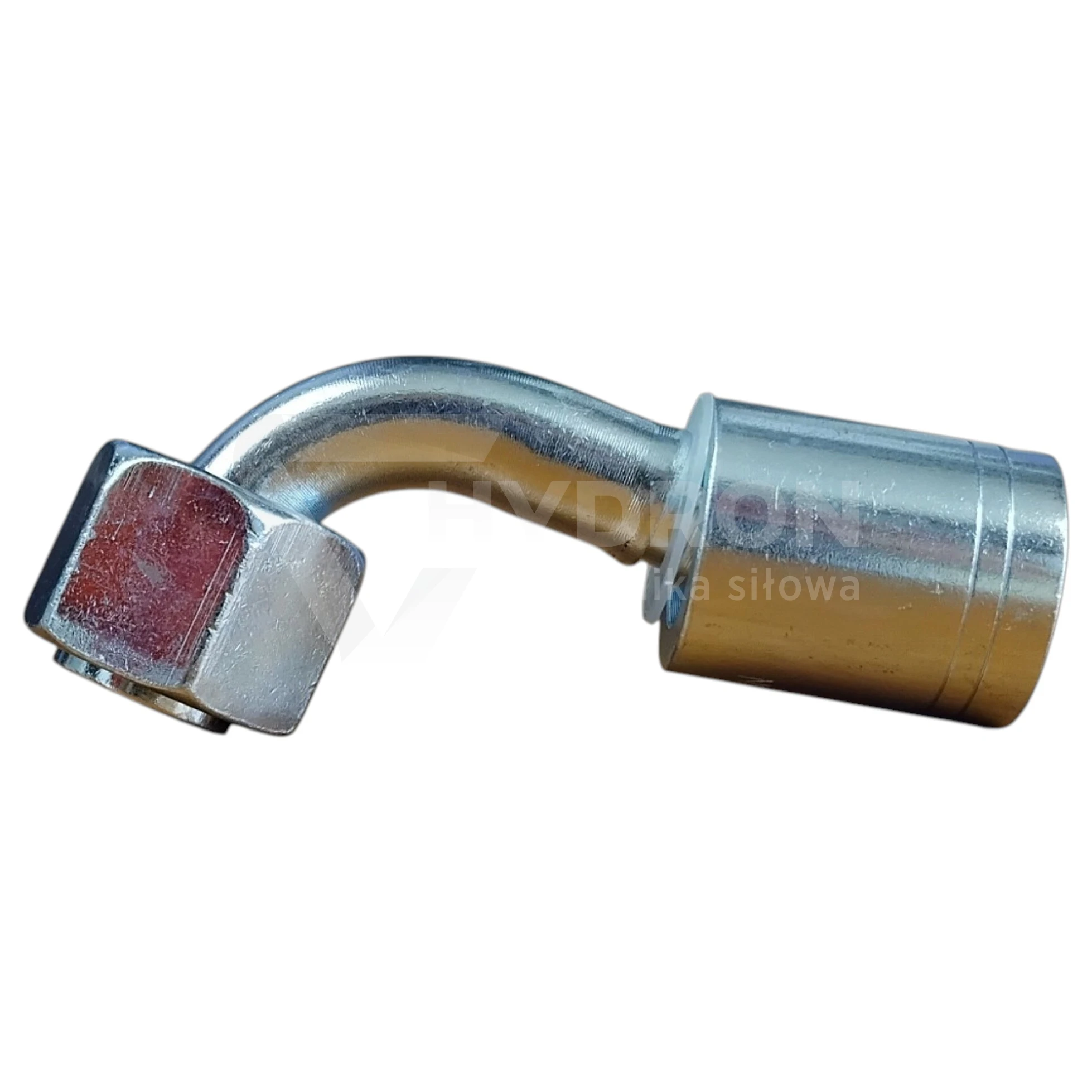

Zakucie K42 ORFS 90° DN08 9/16" /2SN CATERPILLAR

Przejdź do sekcji Opinie

18,22 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

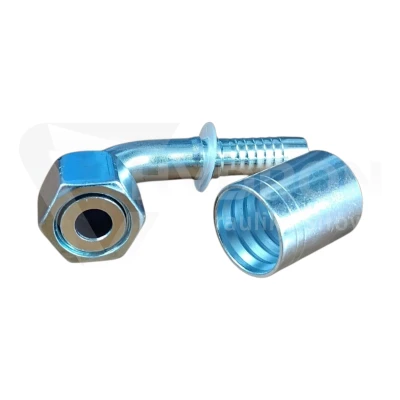

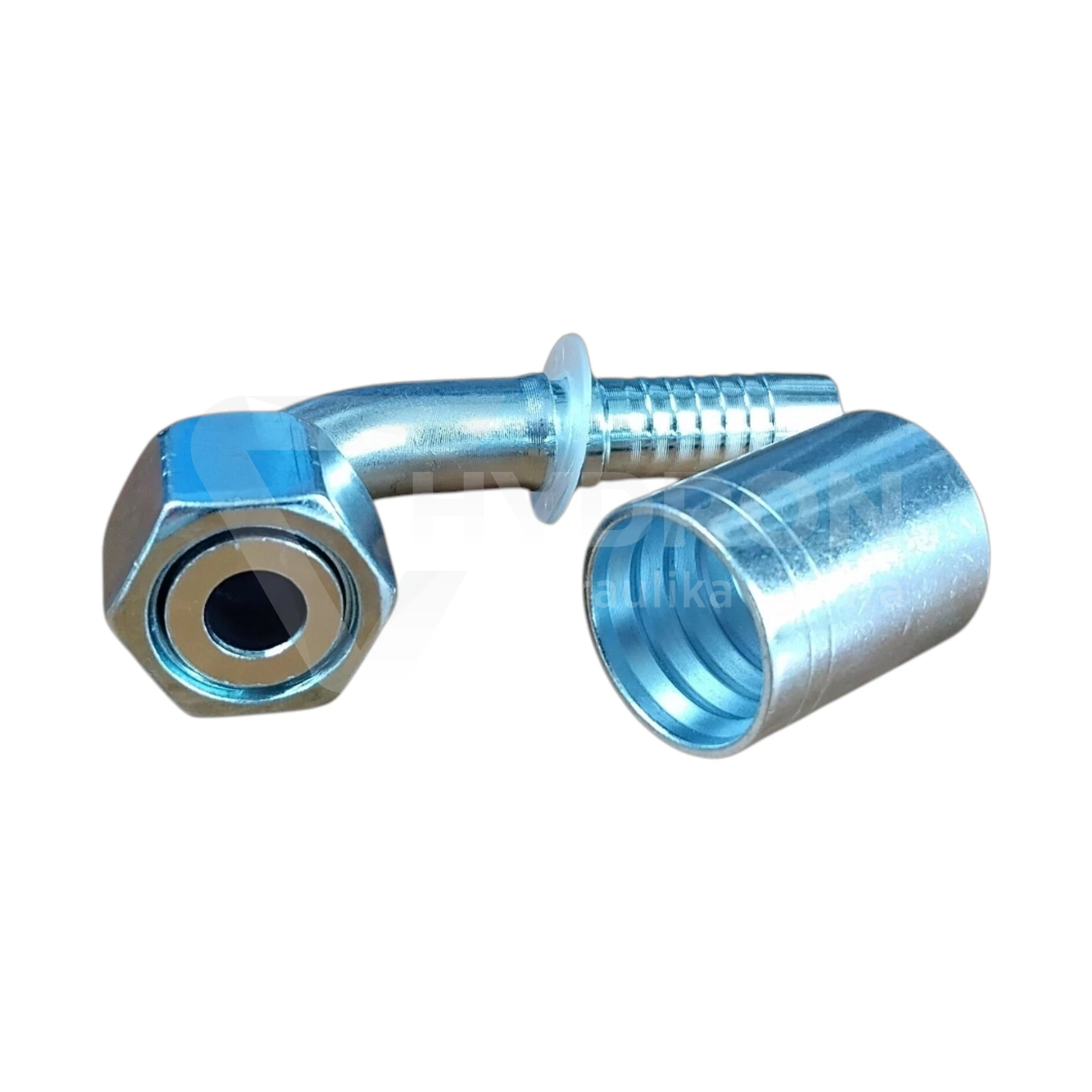

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 9/16" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie K42 ORFS 90° DN08 9/16" 2SN Caterpillar

Zakucie K42 ORFS 90° DN08 9/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN08. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 9/16" ORFS oraz płaskie uszczelnienie czołowe charakterystyczne dla systemu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni, między innymi w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne końcówki K42 ORFS 90°

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42 – ORFS 90°,
kąt końcówki: 90°,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 9/16" ORFS,
rodzaj gwintu: wewnętrzny UNF,
typ uszczelnienia: płaskie czołowe ORFS,
system uszczelnienia: O-Ring Face Seal,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
temperatura pracy rodziny końcówek: od -20°C do +120°C,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 9/16" – płaskie uszczelnienie czołowe

ORFS, czyli O-Ring Face Seal, jest systemem wykorzystującym płaską powierzchnię czołową współpracującą z uszczelką O-ring. Uszczelnienie powstaje na powierzchni czołowej, a nie na stożku jak w przypadku wielu innych standardów hydraulicznych.

Przy doborze końcówki należy więc sprawdzić nie tylko rozmiar gwintu 9/16", ale również zgodność ze standardem ORFS. Gwint o podobnej średnicy należący do innego systemu nie zapewnia prawidłowego połączenia.

DN08 do węża hydraulicznego 2SN

DN08 określa stronę przewodową końcówki i odpowiada nominalnie przewodowi 5/16". Ten wariant produktu jest przeznaczony do wykonania przewodu hydraulicznego 2SN.

Podczas zakuwania należy zastosować tuleję oraz parametry zaciskania właściwe dla konkretnego węża 2SN i systemu końcówki. Nie należy automatycznie przenosić parametrów zakuwania z 1SN, 2SC, 4SP lub innych konstrukcji przewodów.

Dlaczego końcówka 90°?

Kolanko 90° pozwala zmienić kierunek prowadzenia przewodu bez wykonywania ostrego łuku bezpośrednio za zakuciem. Jest to szczególnie przydatne w maszynach budowlanych i mobilnych, gdzie wokół rozdzielaczy, pomp i bloków hydraulicznych dostępna przestrzeń jest ograniczona.

Prawidłowo dobrana końcówka kątowa ułatwia zachowanie odpowiedniego promienia gięcia węża i ogranicza naprężenia występujące przy samym zakuciu.

Ustawienie końcówki przed zakuwaniem

Końcówkę 90° należy ustawić we właściwej orientacji przed wykonaniem zacisku. Ma to szczególne znaczenie w przewodach posiadających dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ich ustawienia.

Stalowa końcówka z zabezpieczeniem antykorozyjnym

Rodzina końcówek K42 ORFS wykonana jest ze stali automatowej zabezpieczonej ocynkiem. Powłoka ogranicza oddziaływanie korozji w typowych warunkach pracy instalacji hydraulicznych.

ORFS a JIC i BSP – nie są zamienne

Końcówki ORFS nie powinny być dobierane jako zamiennik złączy JIC lub BSP wyłącznie na podstawie średnicy gwintu. ORFS wykorzystuje płaskie uszczelnienie czołowe z O-ringiem, podczas gdy inne systemy mogą wykorzystywać powierzchnie stożkowe lub inny sposób uszczelnienia.

Zastosowanie w maszynach Caterpillar

Końcówki ORFS są powszechnie spotykane w hydraulice maszyn mobilnych. Wariant K42 DN08 9/16" znajduje się w ofercie HYDRON jako końcówka Caterpillar i może być stosowany przy wykonywaniu lub odtwarzaniu przewodów wykorzystujących właśnie taki standard przyłącza.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu należy ustalać na podstawie wszystkich zastosowanych komponentów. Ograniczeniem może być wąż 2SN, końcówka, tuleja lub sposób wykonania zakucia. Nie należy przyjmować ciśnienia kompletnego przewodu wyłącznie na podstawie rodzaju gwintu ORFS.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy potwierdzić rozmiar przewodu DN08, gwint 9/16" ORFS, płaskie uszczelnienie czołowe, kąt 90° oraz przeznaczenie do węża 2SN. Szczególnie ważne jest odróżnienie ORFS od innych standardów gwintów calowych.
