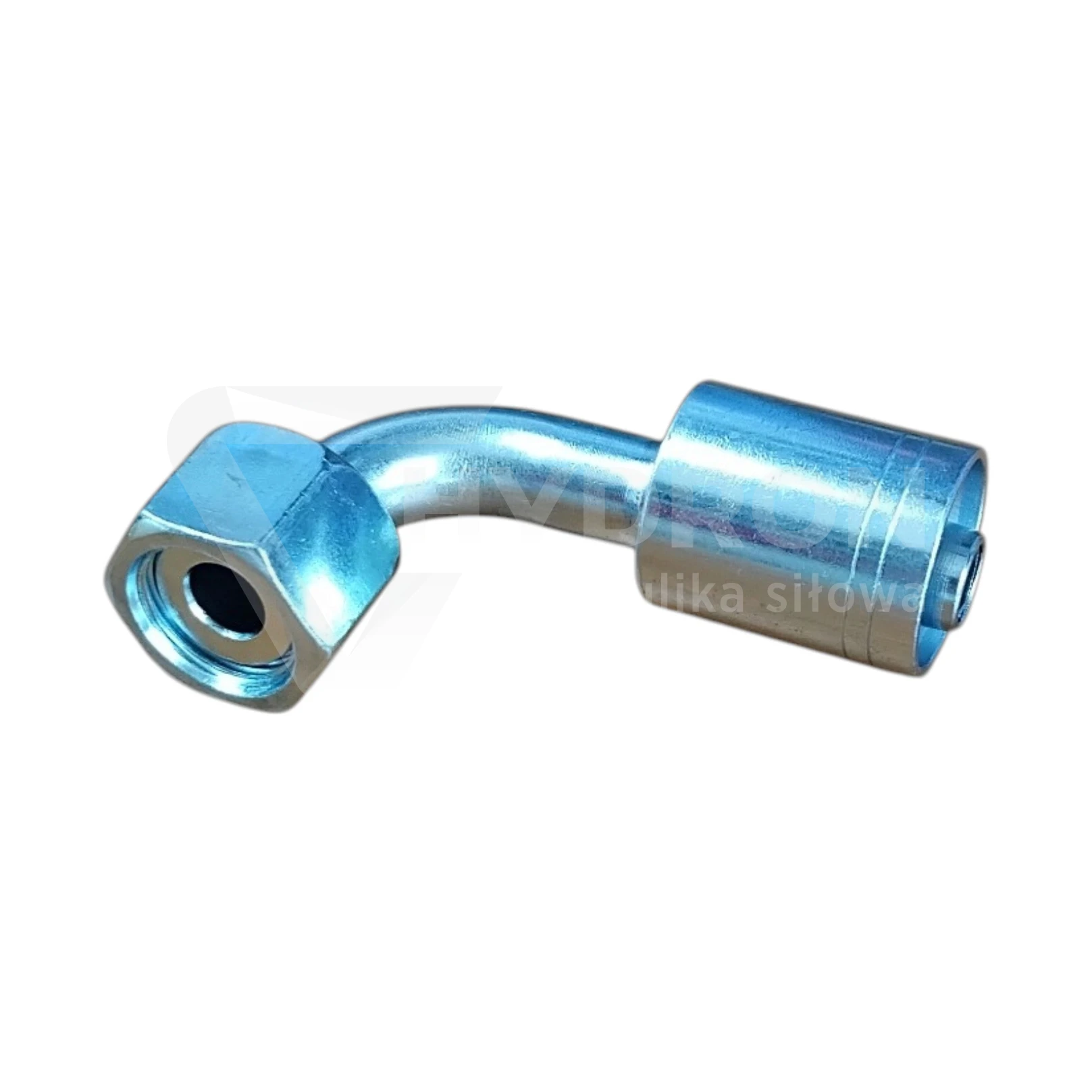

Zakucie K42 ORFS 90° DN10 11/16" /2SN CATERPILLAR

Przejdź do sekcji Opinie

16,16 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 11/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

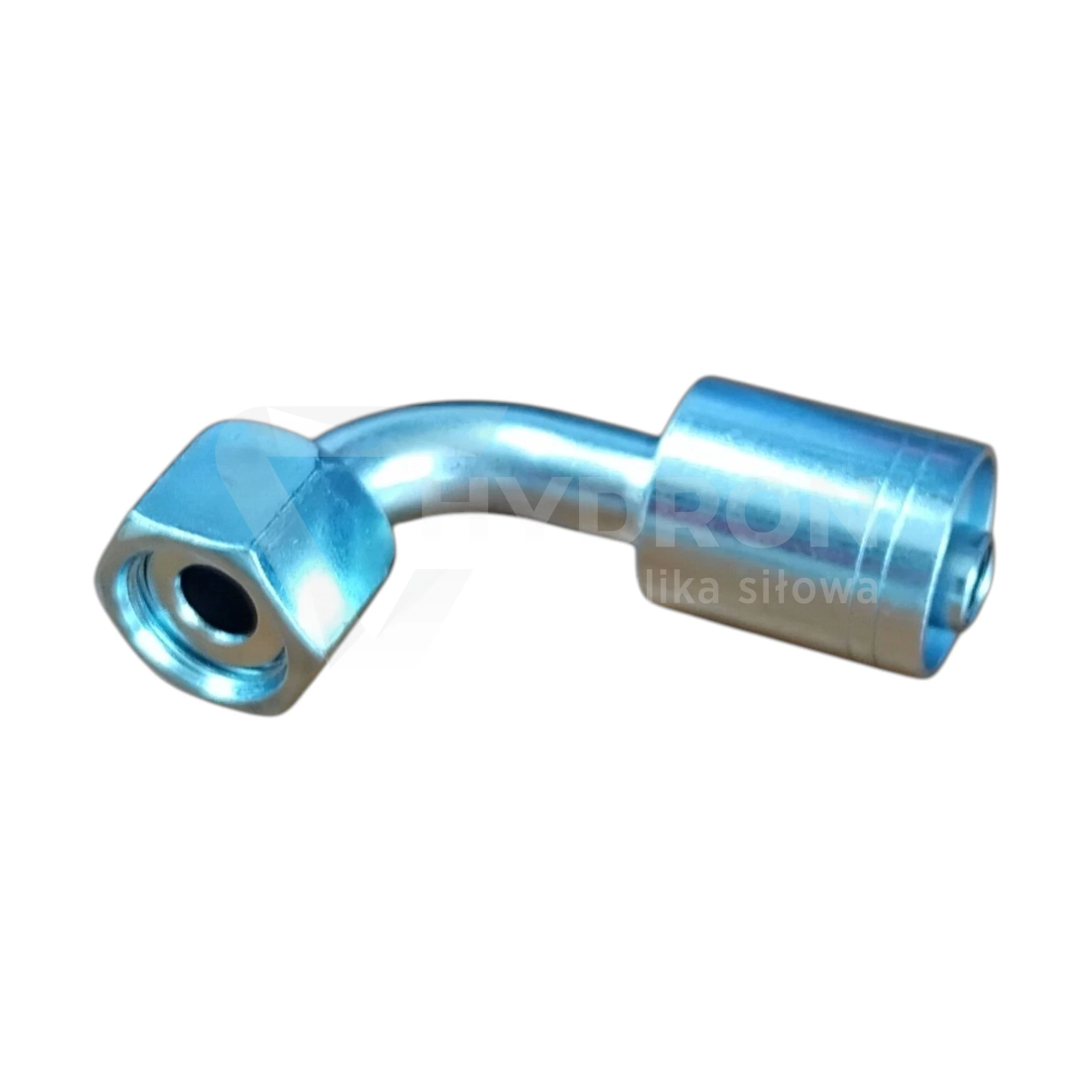

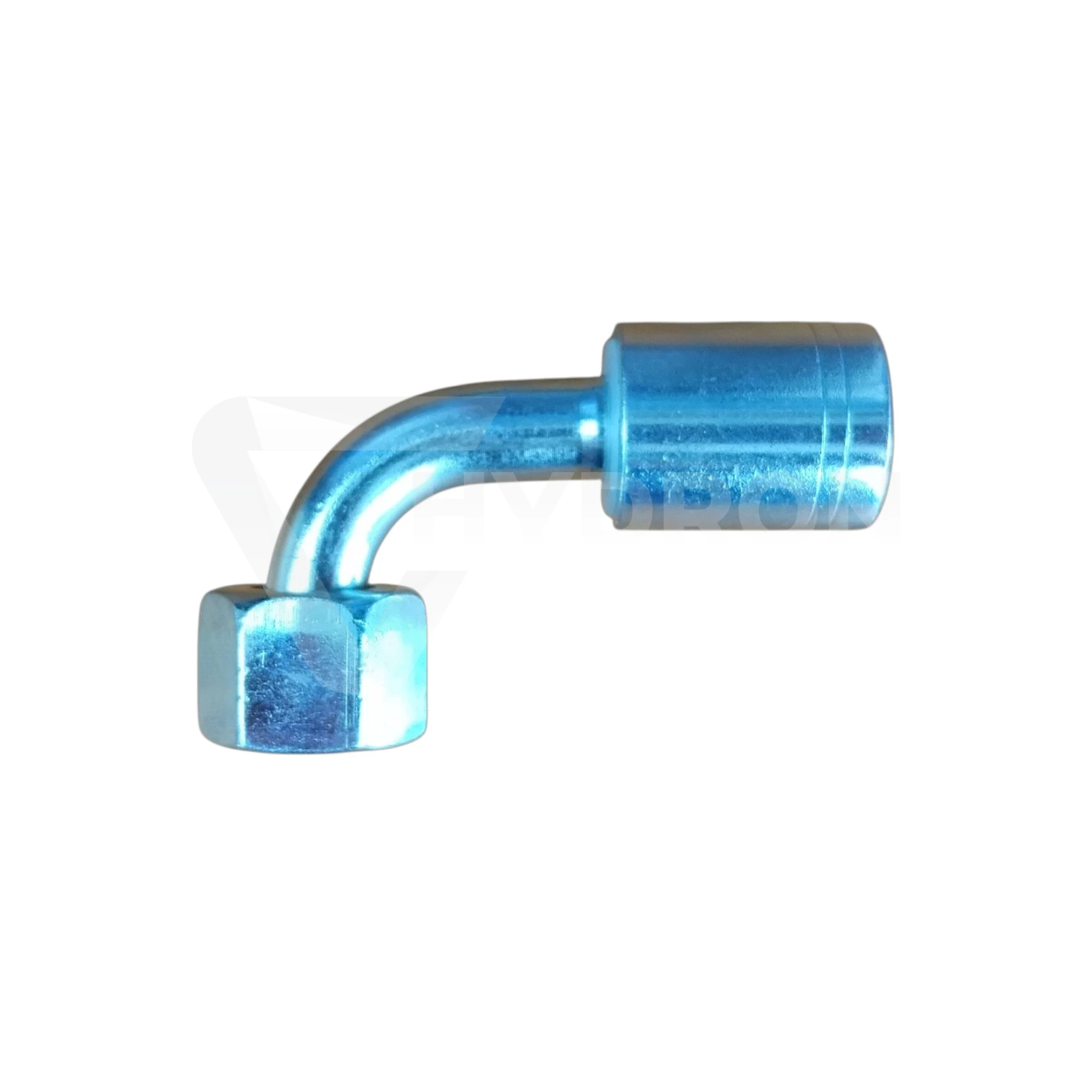

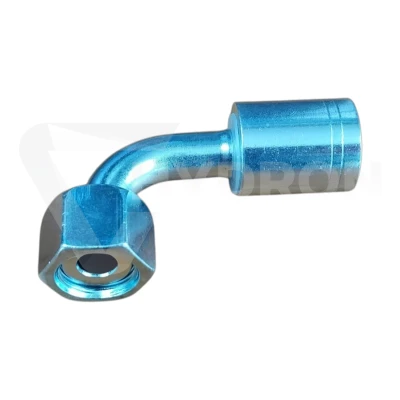

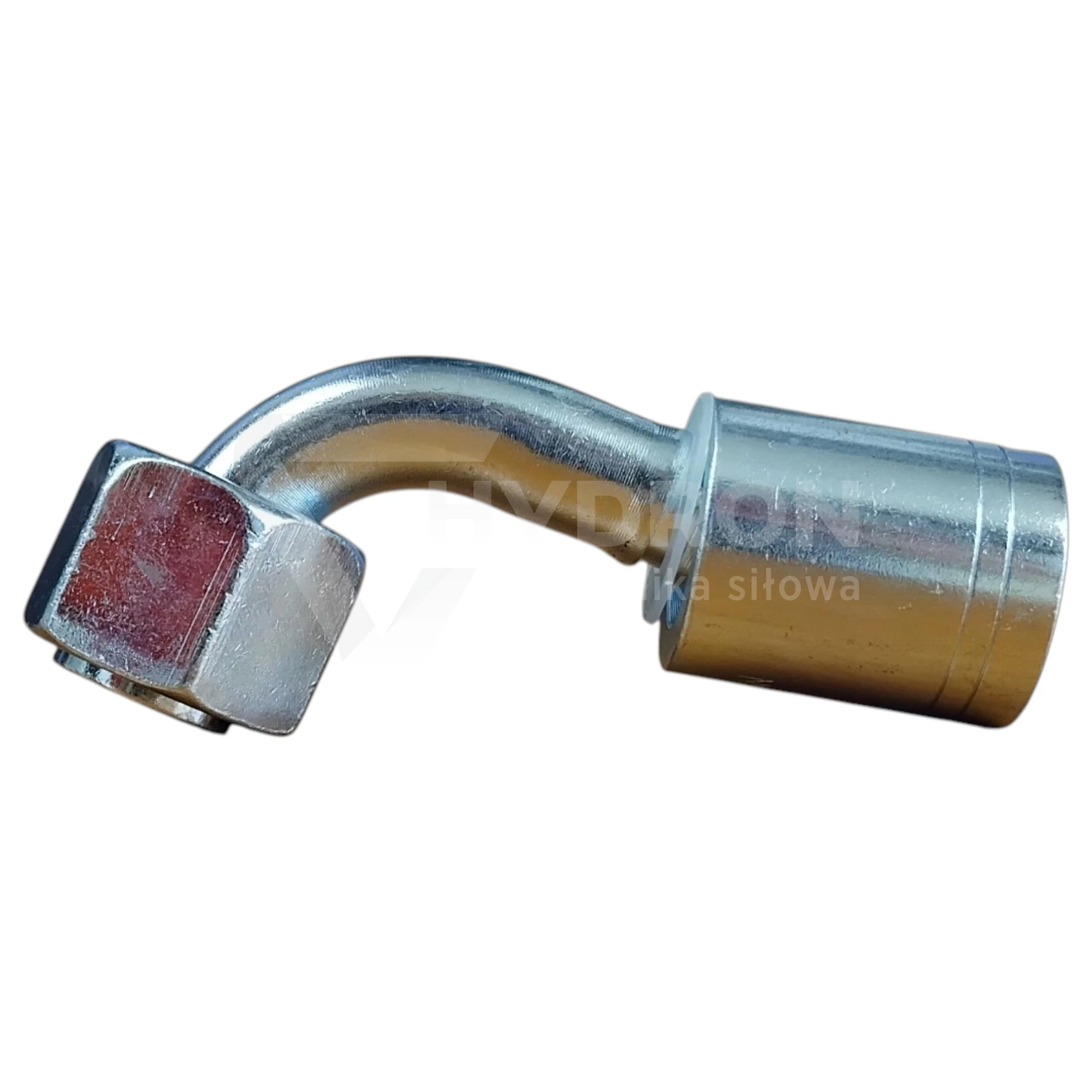

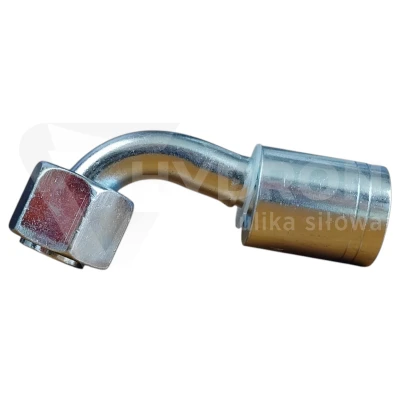

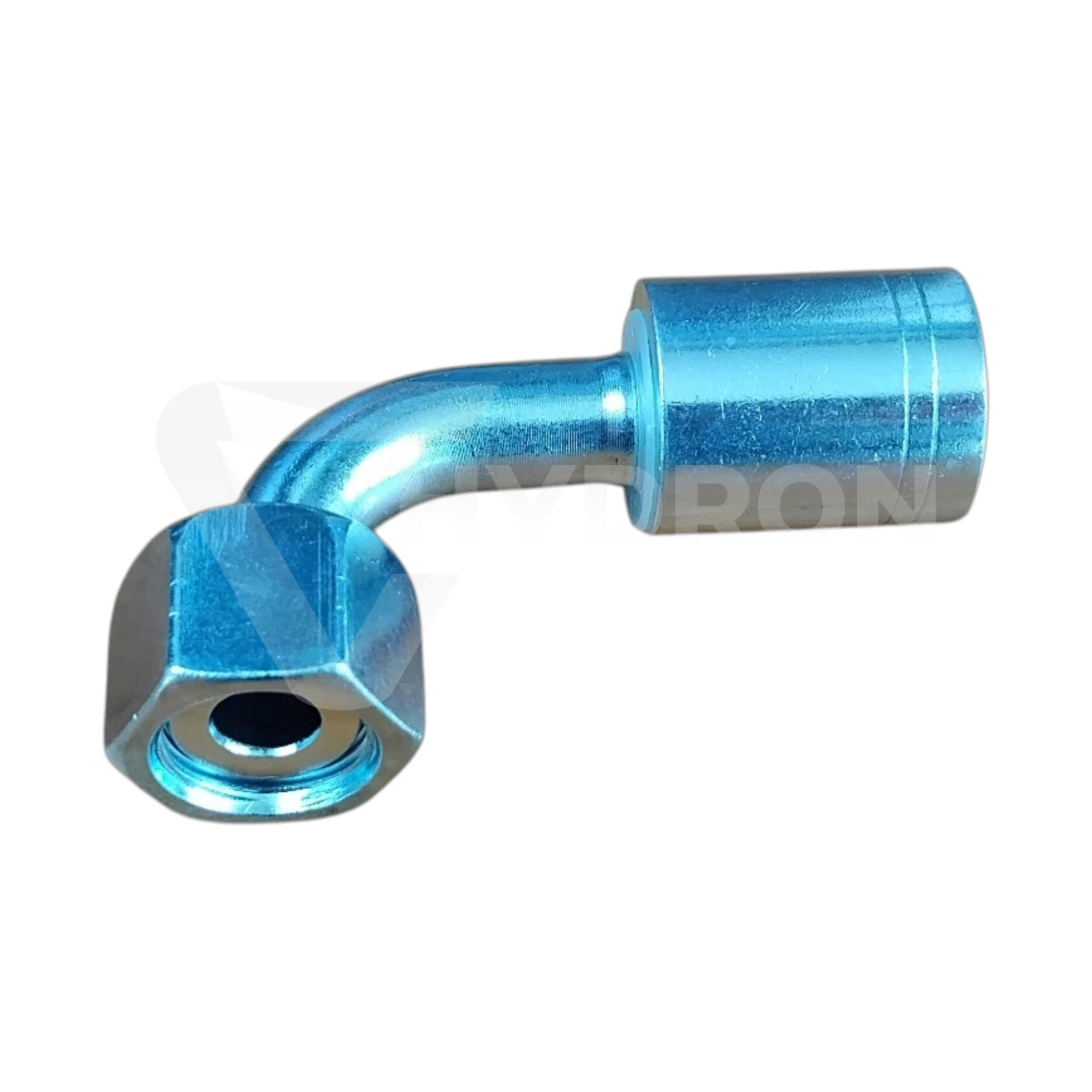

Zakucie K42 ORFS 90° DN10 11/16" 2SN Caterpillar

Zakucie K42 ORFS 90° DN10 11/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 11/16" ORFS oraz płaskie uszczelnienie czołowe charakterystyczne dla systemu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej, w tym w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 11/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 11/16" płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelką O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na stożku, dlatego podczas doboru należy zweryfikować nie tylko sam rozmiar gwintu 11/16", ale również standard przyłącza.

Gwint ORFS nie powinien być traktowany jako zamienny z BSP, JIC ani innymi standardami calowymi tylko dlatego, że ich średnice mogą być zbliżone.

Końcówka K42 pod kątem 90°

Konstrukcja 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku tuż za zakuciem. Jest to szczególnie przydatne w maszynach mobilnych, gdzie wokół pomp, rozdzielaczy, bloków hydraulicznych i siłowników dostępna przestrzeń jest ograniczona.

Prawidłowo dobrana końcówka kątowa pomaga zachować wymagany promień gięcia węża i ograniczyć naprężenia występujące w strefie zakucia.

DN10 do węża hydraulicznego 2SN

DN10 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 3/8". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

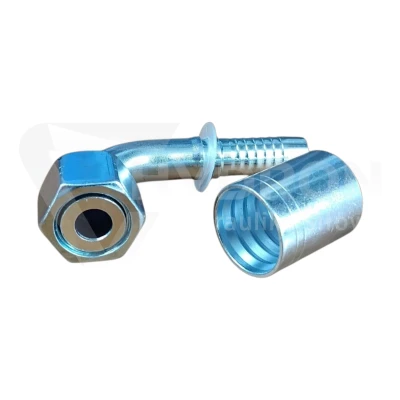

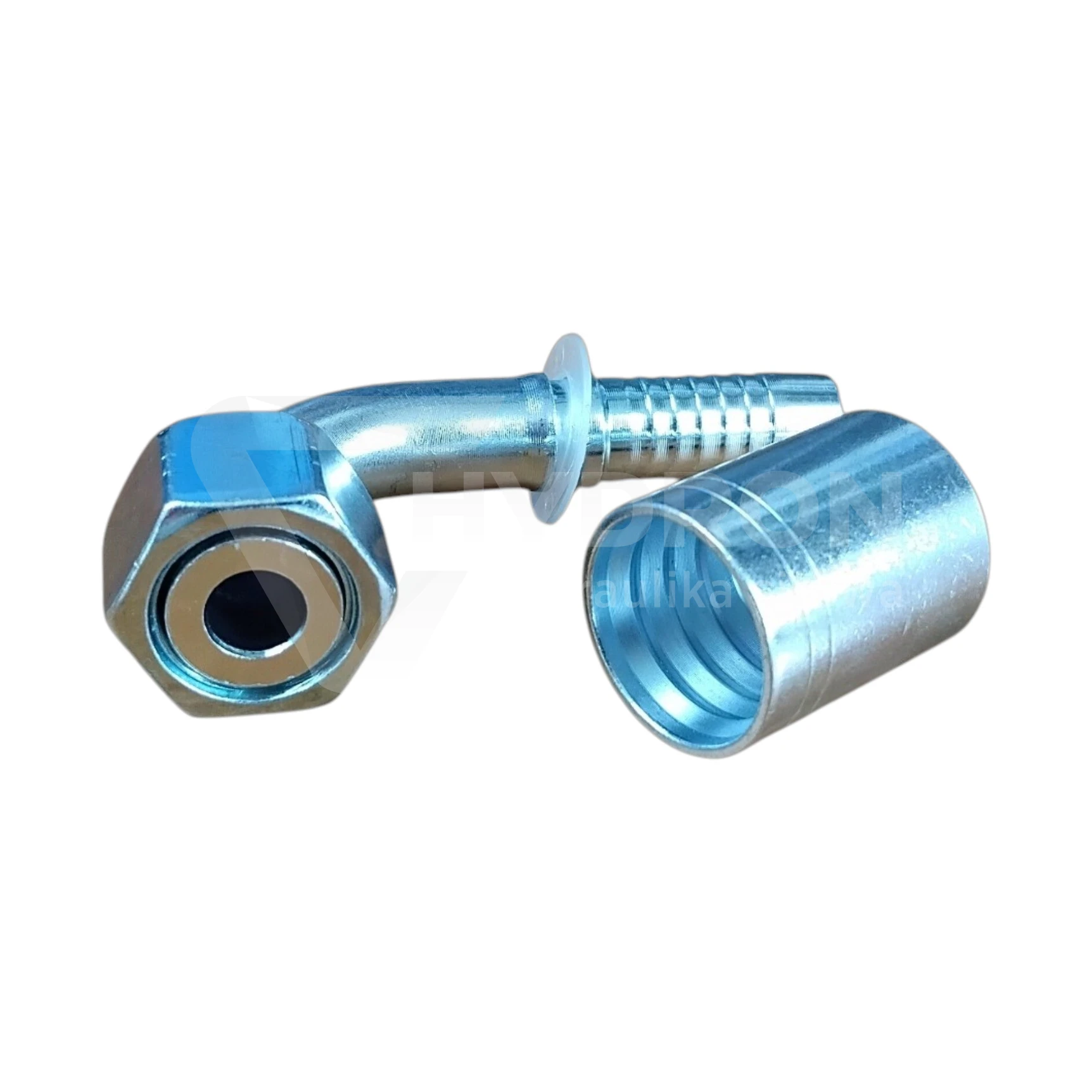

Podczas zakuwania należy zastosować tuleję oraz parametry zaciskania właściwe dla konkretnego węża 2SN i systemu końcówki. Nie należy automatycznie przenosić parametrów zakuwania z przewodów 1SN, 2SC, 4SP lub innych konstrukcji.

ORFS a JIC i BSP

ORFS różni się od JIC i BSP sposobem uszczelnienia. ORFS wykorzystuje płaską powierzchnię czołową z O-ringiem, natomiast inne systemy mogą korzystać z powierzchni stożkowych lub innej geometrii połączenia.

Przy identyfikacji przyłącza należy więc sprawdzić średnicę i skok gwintu oraz kształt powierzchni uszczelniającej.

Zastosowanie w maszynach Caterpillar

Wariant K42 ORFS 90° DN10 11/16" występuje w ofercie HYDRON jako końcówka do układów Caterpillar. Może być stosowana przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących przewodów hydraulicznych, pod warunkiem zgodności rozmiaru DN10, gwintu 11/16" ORFS i węża 2SN.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiej końcówki przewodu. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu zależy od wszystkich zastosowanych komponentów: węża 2SN, końcówek, tulei oraz poprawności zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy potwierdzić rozmiar przewodu DN10, gwint wewnętrzny 11/16" ORFS, konstrukcję 90°, płaskie uszczelnienie czołowe oraz przeznaczenie do węża 2SN. Szczególnie ważne jest odróżnienie ORFS od innych standardów gwintów calowych.
