Zakucie K42 ORFS 90° DN13 1" /2ST/4SP CATERPIL

Przejdź do sekcji Opinie

29,54 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie K42 ORFS 90° DN13 1" 2ST/4SP Caterpillar

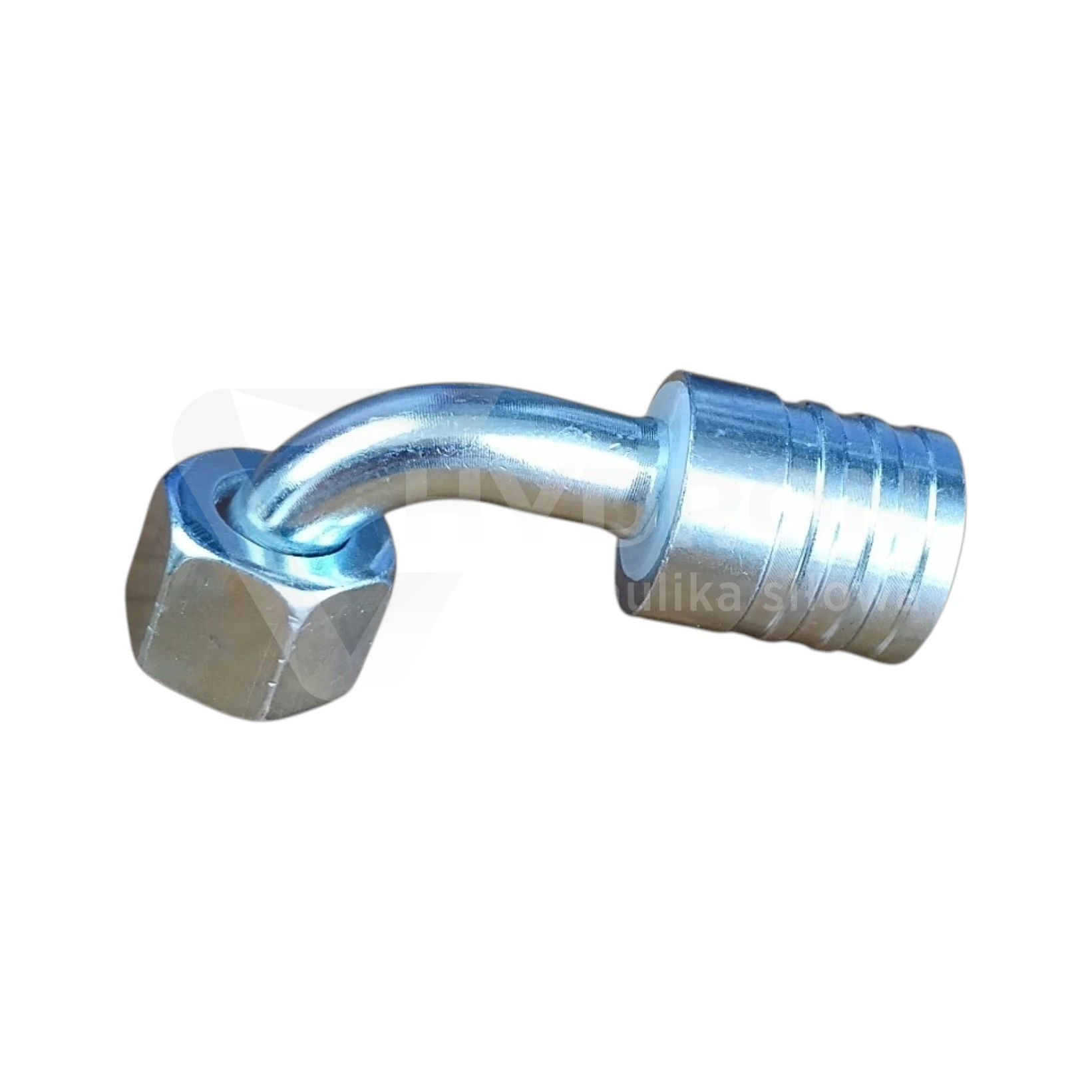

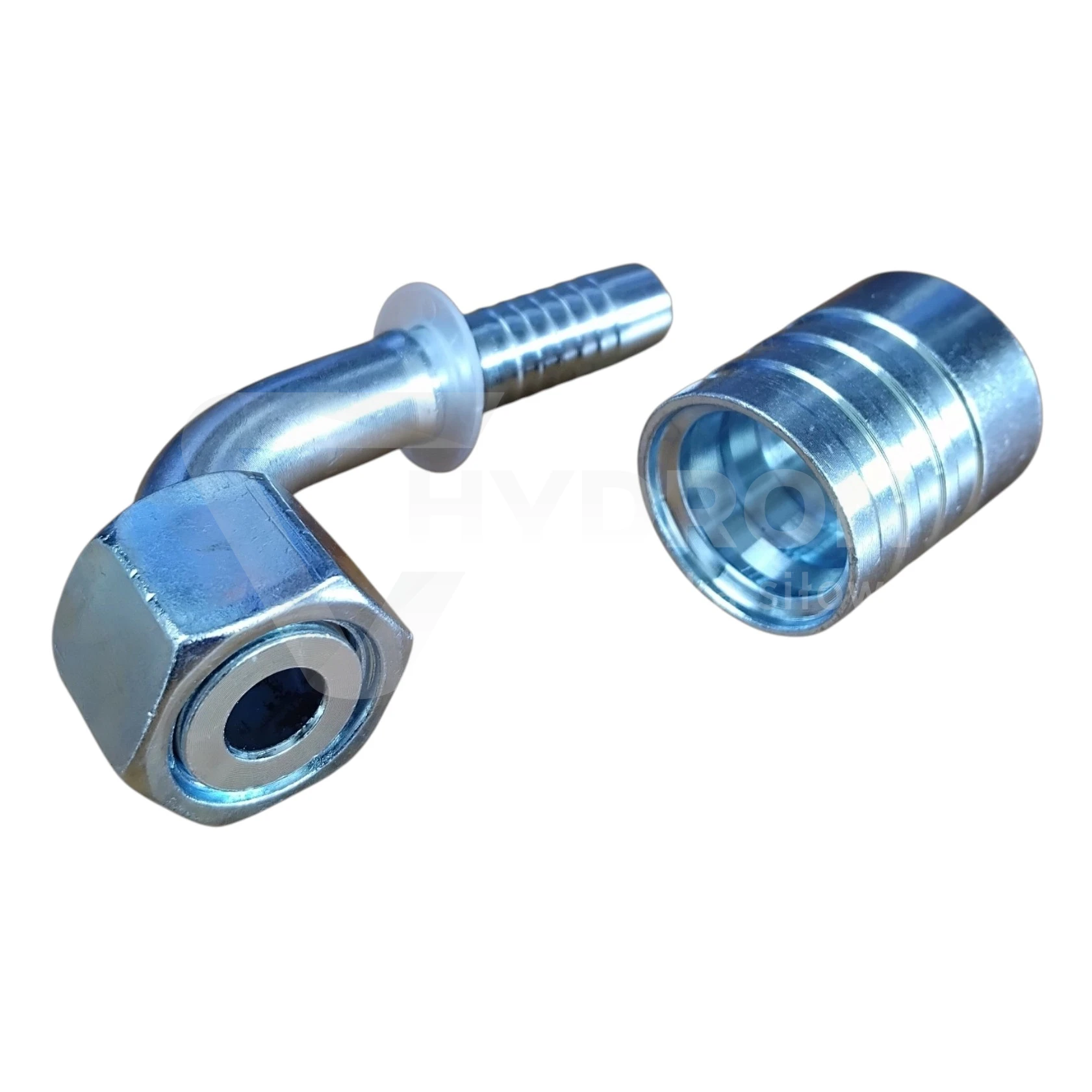

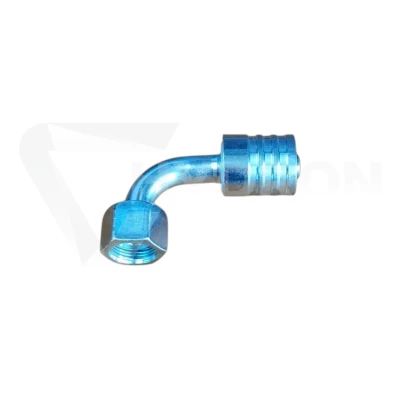

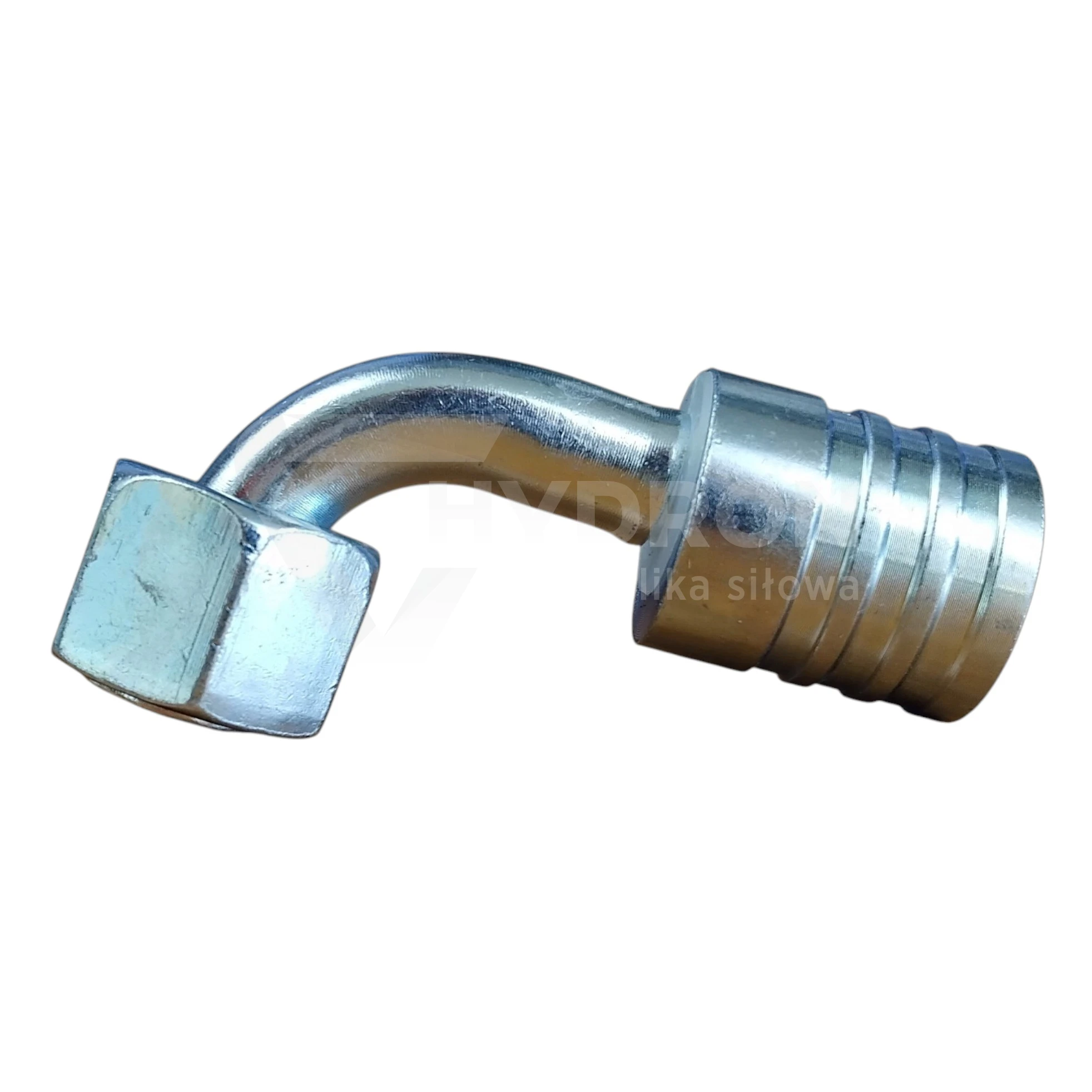

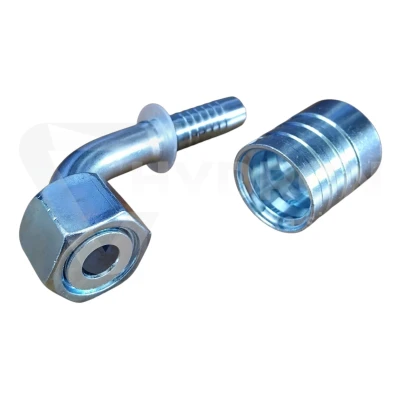

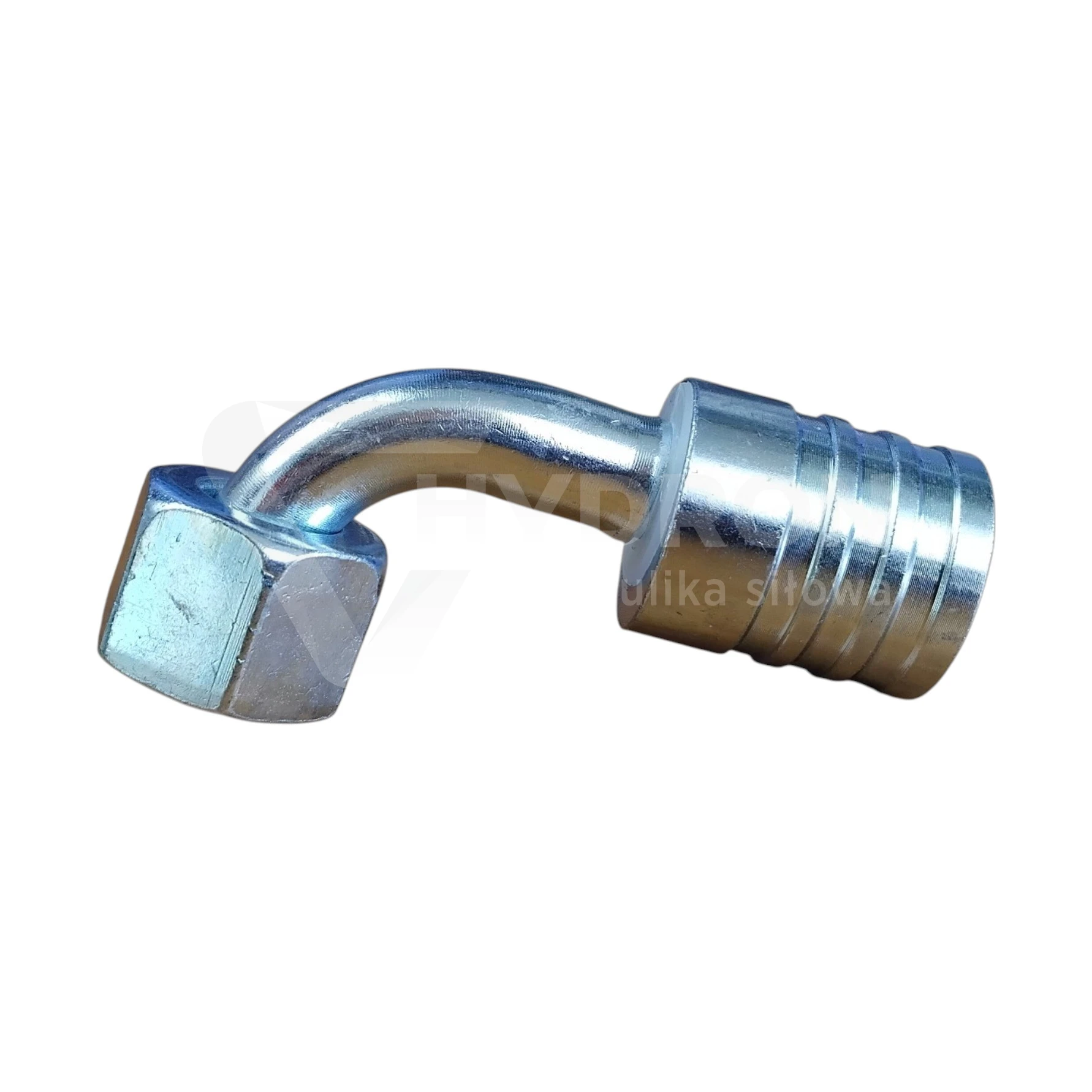

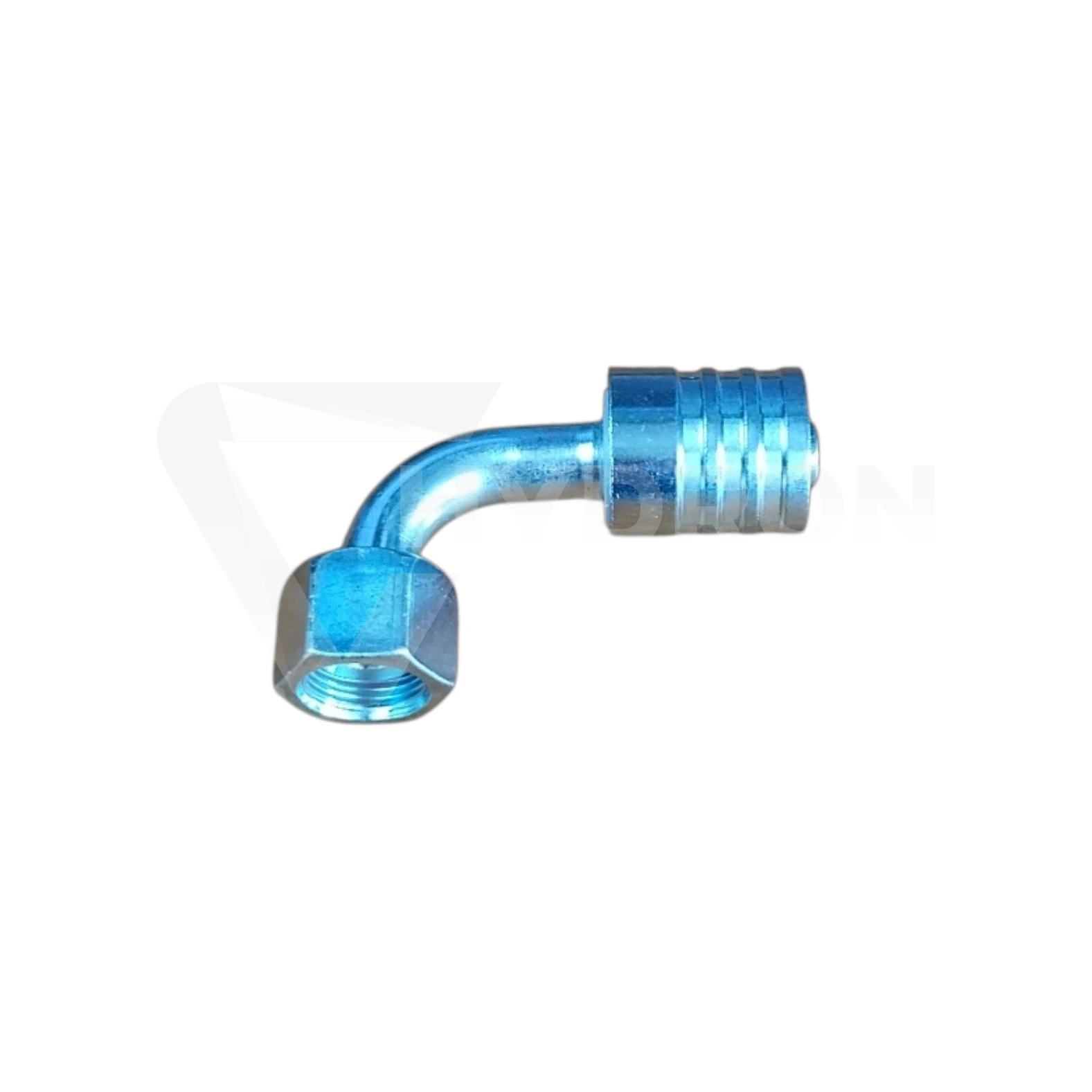

Zakucie K42 ORFS 90° DN13 1" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN13, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1" ORFS z płaskim uszczelnieniem czołowym typu O-Ring Face Seal. Konstrukcja 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni, między innymi w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 1" – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Dzięki temu szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na stożku.

Przy doborze końcówki należy sprawdzić zarówno rozmiar gwintu 1", jak i standard ORFS. Podobny wymiar gwintu w innym systemie nie oznacza kompatybilności połączenia.

Końcówka 90° do przewodu DN13

Konstrukcja kolankowa 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku tuż za zakuciem. Jest to szczególnie przydatne przy blokach hydraulicznych, pompach, rozdzielaczach i siłownikach, gdzie dostępna przestrzeń montażowa jest ograniczona.

Odpowiednio dobrana końcówka kątowa pomaga zachować właściwy promień gięcia przewodu i ograniczyć naprężenia w strefie zakucia.

DN13 i system 2ST/4SP

DN13 określa stronę przewodową końcówki i odpowiada nominalnie przewodowi 1/2". Ten wariant przeznaczony jest do systemu 2ST/4SP, dlatego tuleję zaciskową i parametry zakuwania należy dobrać do konkretnego węża oraz zastosowanego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do 1SN, 2SN lub 2SC tylko dlatego, że przewód posiada ten sam rozmiar DN13.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie rozmiaru gwintu. W ORFS uszczelnienie odbywa się czołowo z wykorzystaniem O-ringu, podczas gdy inne systemy mogą korzystać z powierzchni stożkowych lub innej geometrii połączenia.

Przy identyfikacji przyłącza należy więc sprawdzić średnicę i skok gwintu oraz kształt powierzchni uszczelniającej.

Zastosowanie w układach Caterpillar

Wariant K42 ORFS 90° DN13 1" występuje jako końcówka przeznaczona do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Może być wykorzystana przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących, pod warunkiem zgodności rozmiaru DN13, standardu ORFS oraz systemu 2ST/4SP.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie standardu ORFS.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie ORFS z JIC lub BSP, niewłaściwe rozpoznanie gwintu 1", zastosowanie nieodpowiedniej tulei do systemu 2ST/4SP oraz nieprawidłowe ustawienie kolanka 90° przed zakuwaniem.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada gwint wewnętrzny 1" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN13, czyli nominalnie 1/2".

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy końcówka jest wykonana pod kątem 90°?

Tak. K42 w tej rodzinie oznacza końcówkę ORFS w wykonaniu kątowym 90°.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
