Zakucie K42 ORFS 90° DN13 13/16" /2SN CATERPIL

Przejdź do sekcji Opinie

20,33 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

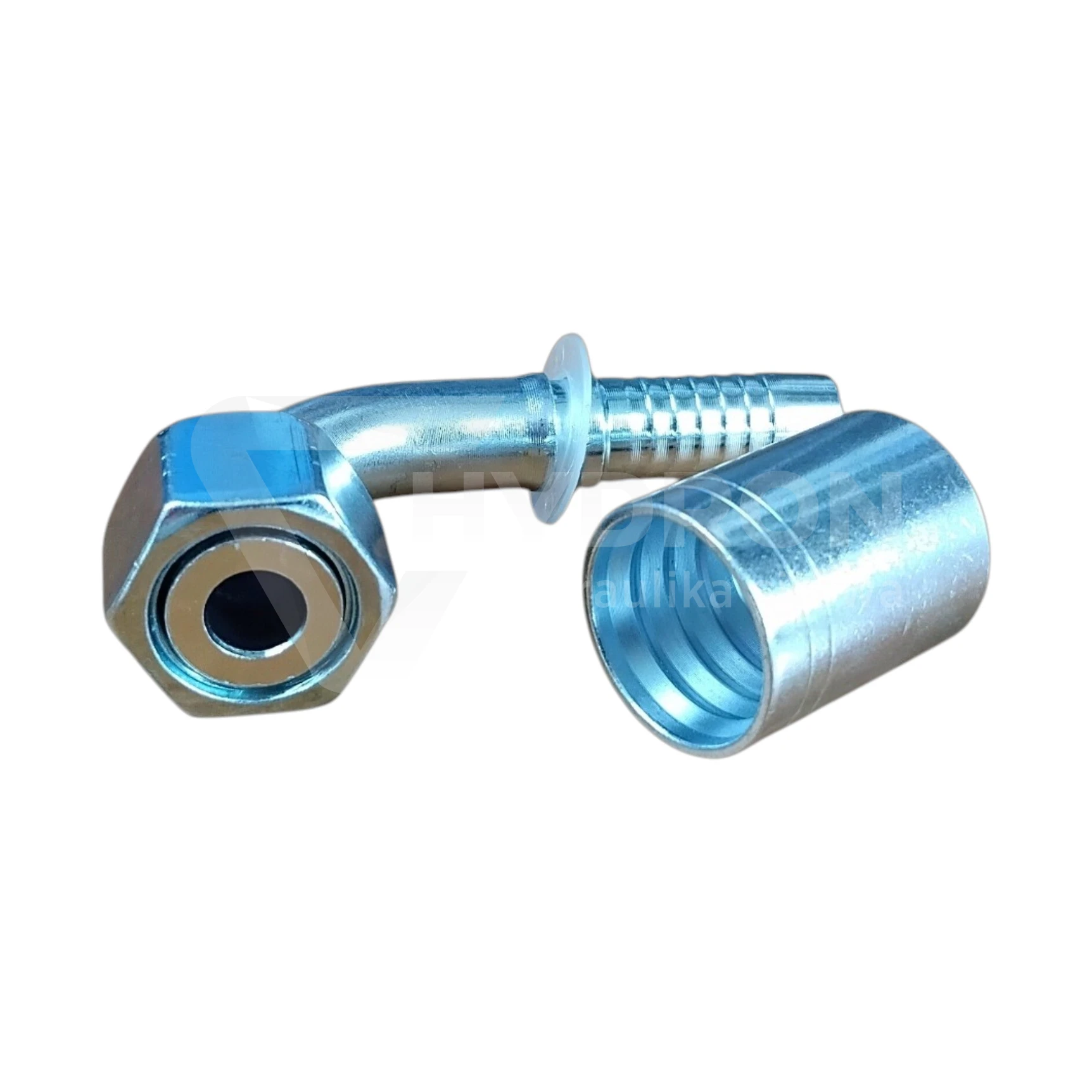

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 13/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

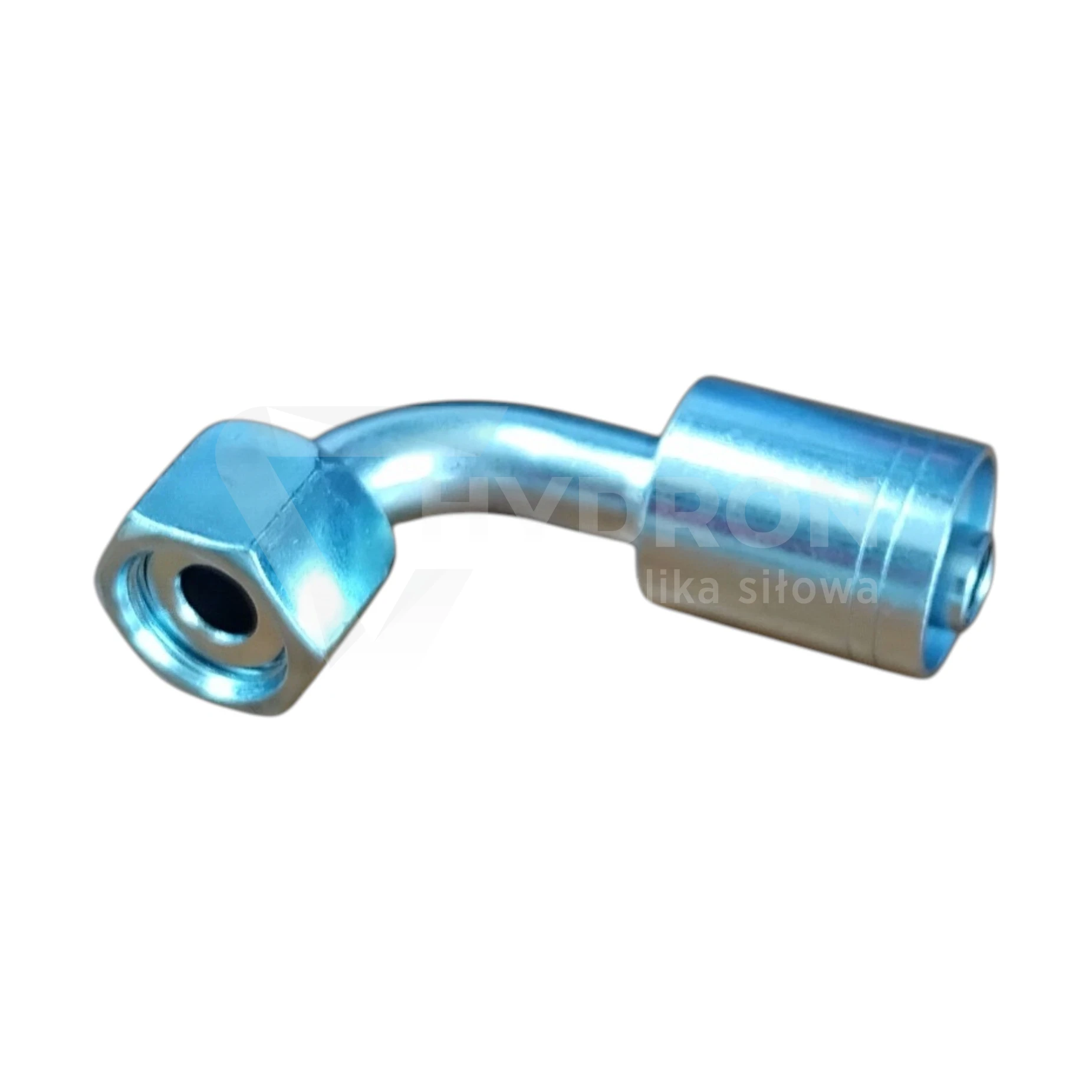

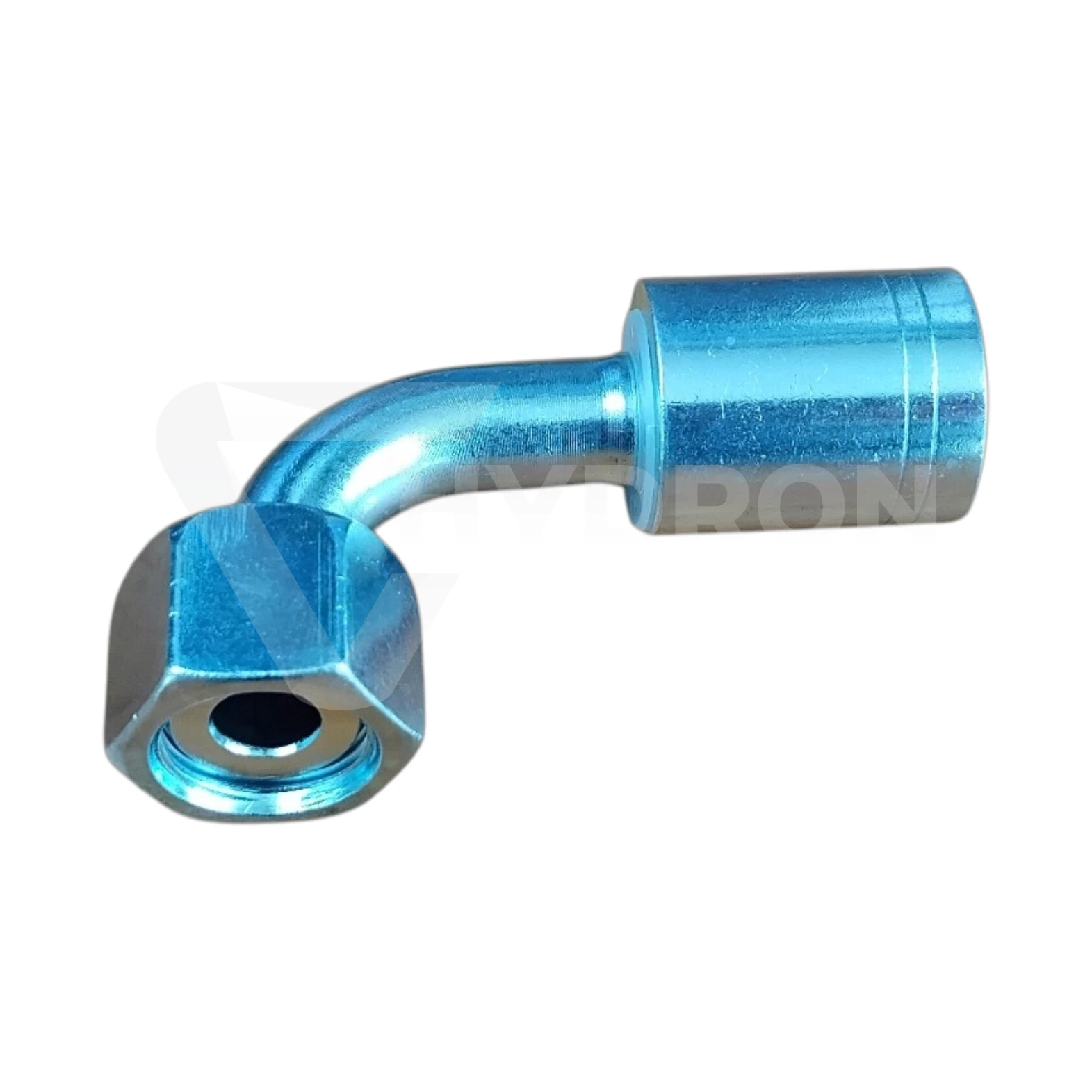

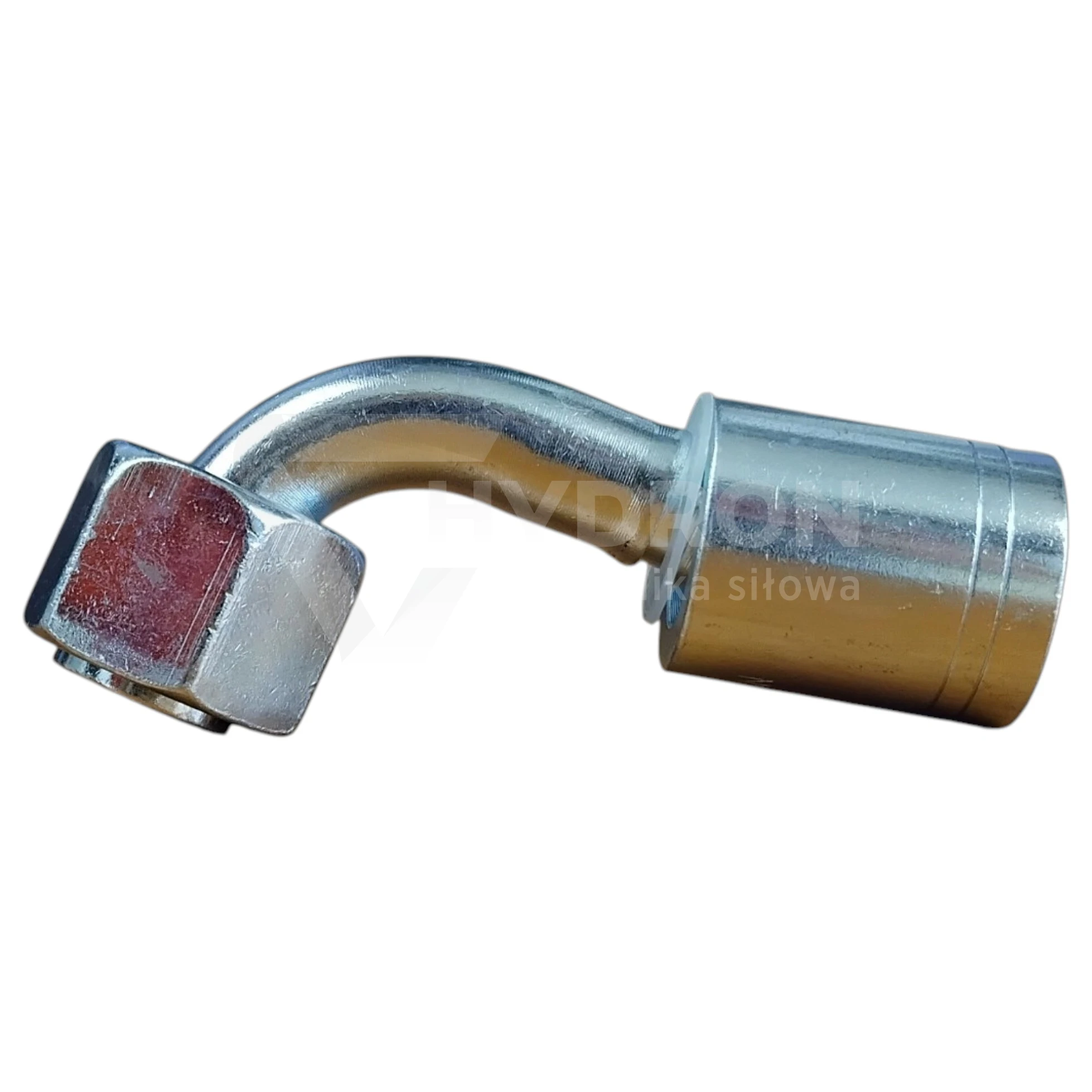

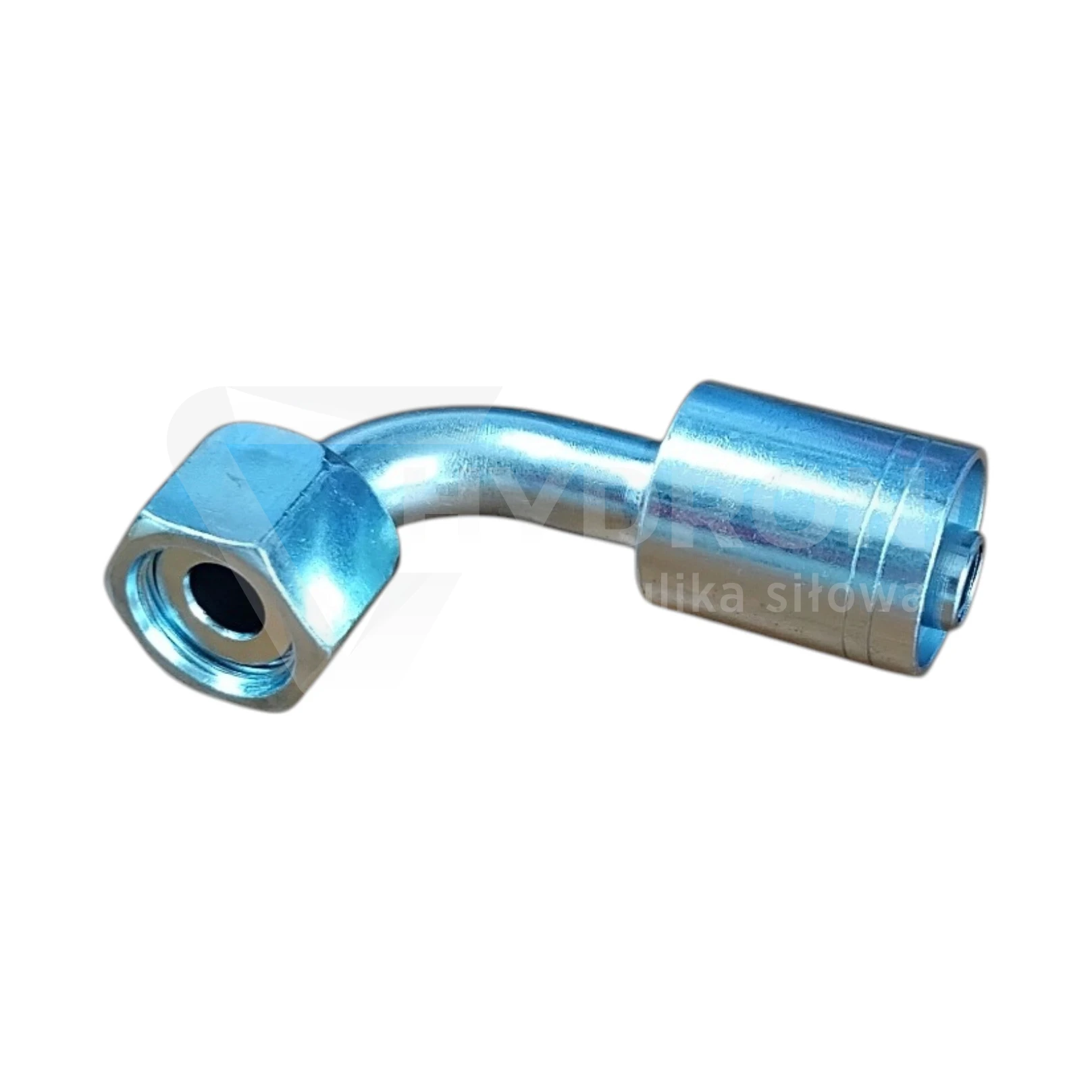

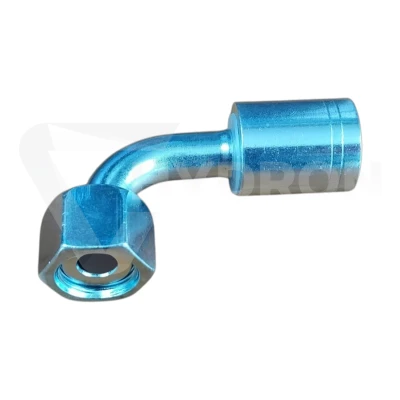

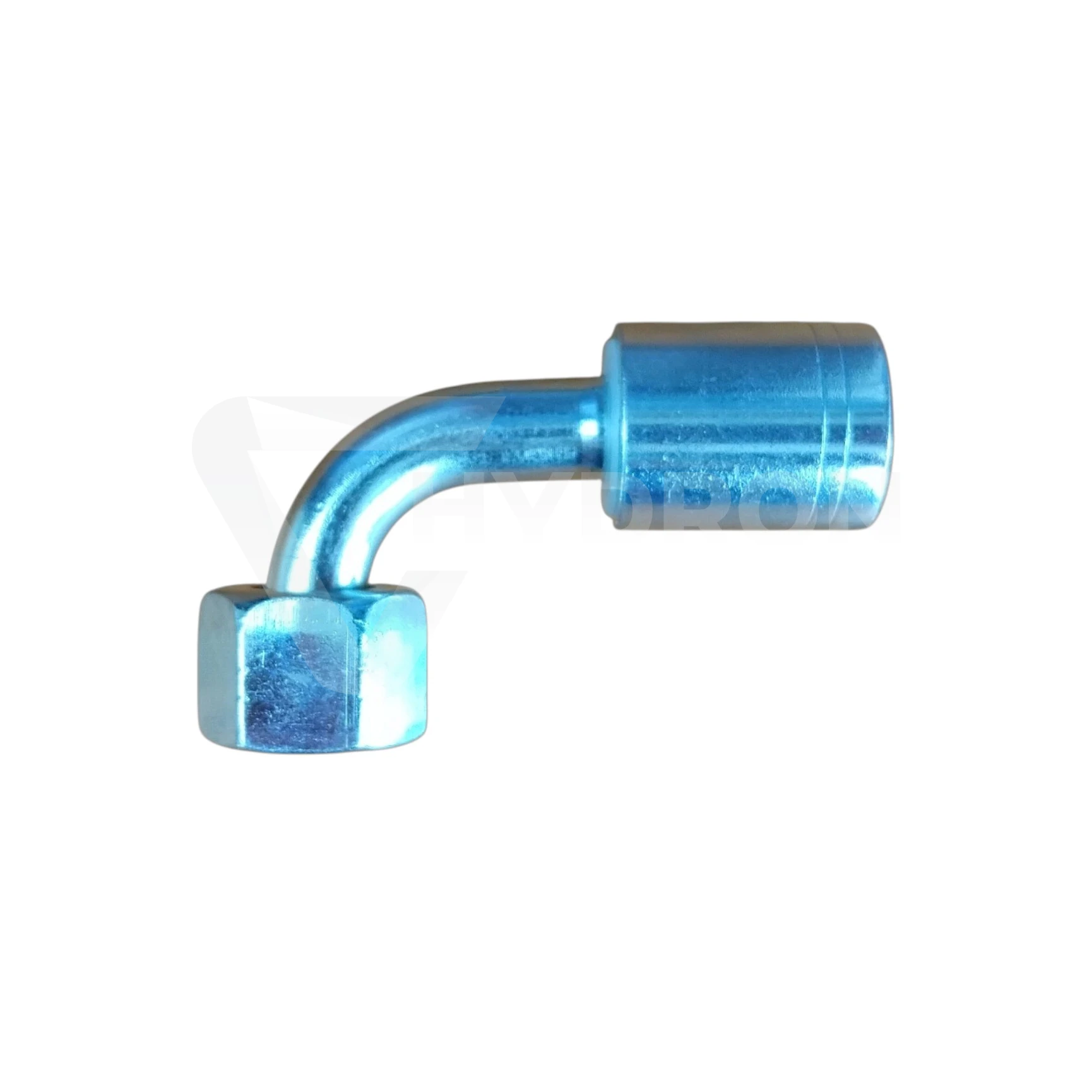

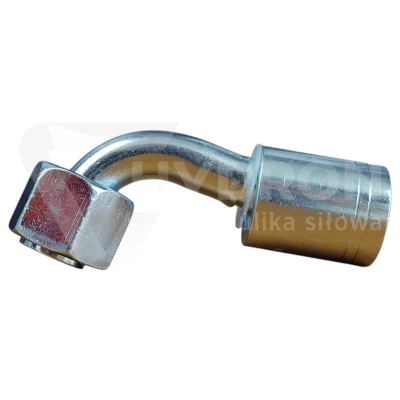

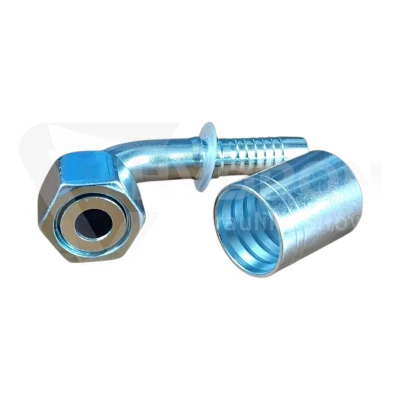

Zakucie K42 ORFS 90° DN13 13/16" 2SN Caterpillar

Zakucie K42 ORFS 90° DN13 13/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 13/16" ORFS oraz płaskie uszczelnienie czołowe charakterystyczne dla systemu O-Ring Face Seal. Kolanko 90° umożliwia zmianę kierunku prowadzenia przewodu bezpośrednio przy przyłączu, co jest szczególnie praktyczne w hydraulice maszyn Caterpillar i innych maszyn wykorzystujących połączenia ORFS.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 13/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 13/16" – płaskie uszczelnienie czołowe

ORFS, czyli O-Ring Face Seal, wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring znajdującym się po stronie elementu współpracującego. Dzięki temu szczelność połączenia powstaje na powierzchni czołowej, a nie na stożku.

Przy doborze końcówki należy więc sprawdzić nie tylko rozmiar gwintu 13/16", ale również standard ORFS. Gwintu o zbliżonej średnicy należącego do innego systemu nie należy traktować jako zamiennika.

Końcówka K42 pod kątem 90°

Konstrukcja kolankowa 90° pozwala poprowadzić przewód pod kątem prostym względem punktu podłączenia. Jest to szczególnie przydatne w maszynach, w których przestrzeń przy pompie, rozdzielaczu, bloku hydraulicznym lub siłowniku jest ograniczona.

Zastosowanie końcówki kątowej może również pomóc w zachowaniu właściwego promienia gięcia węża i ograniczyć naprężenia występujące tuż za zakuciem.

DN13 do węża hydraulicznego 2SN

DN13 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 1/2". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

Podczas zakuwania należy dobrać tuleję oraz parametry zaciskania właściwe dla konkretnego węża 2SN i systemu końcówki. Nie należy automatycznie stosować parametrów przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji węży.

ORFS a JIC i BSP

ORFS nie jest tym samym systemem co JIC ani BSP. Nawet jeśli średnice gwintów wydają się podobne, różni je sposób uszczelnienia. ORFS wykorzystuje płaską powierzchnię czołową z O-ringiem, natomiast inne systemy mogą korzystać z powierzchni stożkowych lub innych typów uszczelnienia.

Dlatego przy identyfikacji przyłącza należy sprawdzić zarówno średnicę i skok gwintu, jak i kształt powierzchni uszczelniającej.

Zastosowanie w maszynach Caterpillar

Końcówki ORFS są szeroko stosowane w hydraulice maszyn mobilnych. HYDRON oferuje wariant K42 ORFS 90° DN13 13/16" jako końcówkę przeznaczoną między innymi do układów Caterpillar. Może być wykorzystywana podczas wykonywania nowych przewodów oraz odtwarzania istniejących przewodów hydraulicznych z takim samym standardem przyłącza.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiej końcówki przewodu. Po zakuciu zmiana wzajemnego położenia końcówek bez ponownego wykonania przewodu nie jest możliwa.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu zależy od wszystkich zastosowanych komponentów: węża 2SN, końcówek, tulei oraz jakości wykonanego zacisku. Nie należy określać ciśnienia roboczego kompletnego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy potwierdzić rozmiar przewodu DN13, gwint wewnętrzny 13/16" ORFS, konstrukcję 90°, płaskie uszczelnienie czołowe oraz przeznaczenie do węża 2SN. Szczególnie ważne jest odróżnienie ORFS od innych standardów gwintów calowych.
