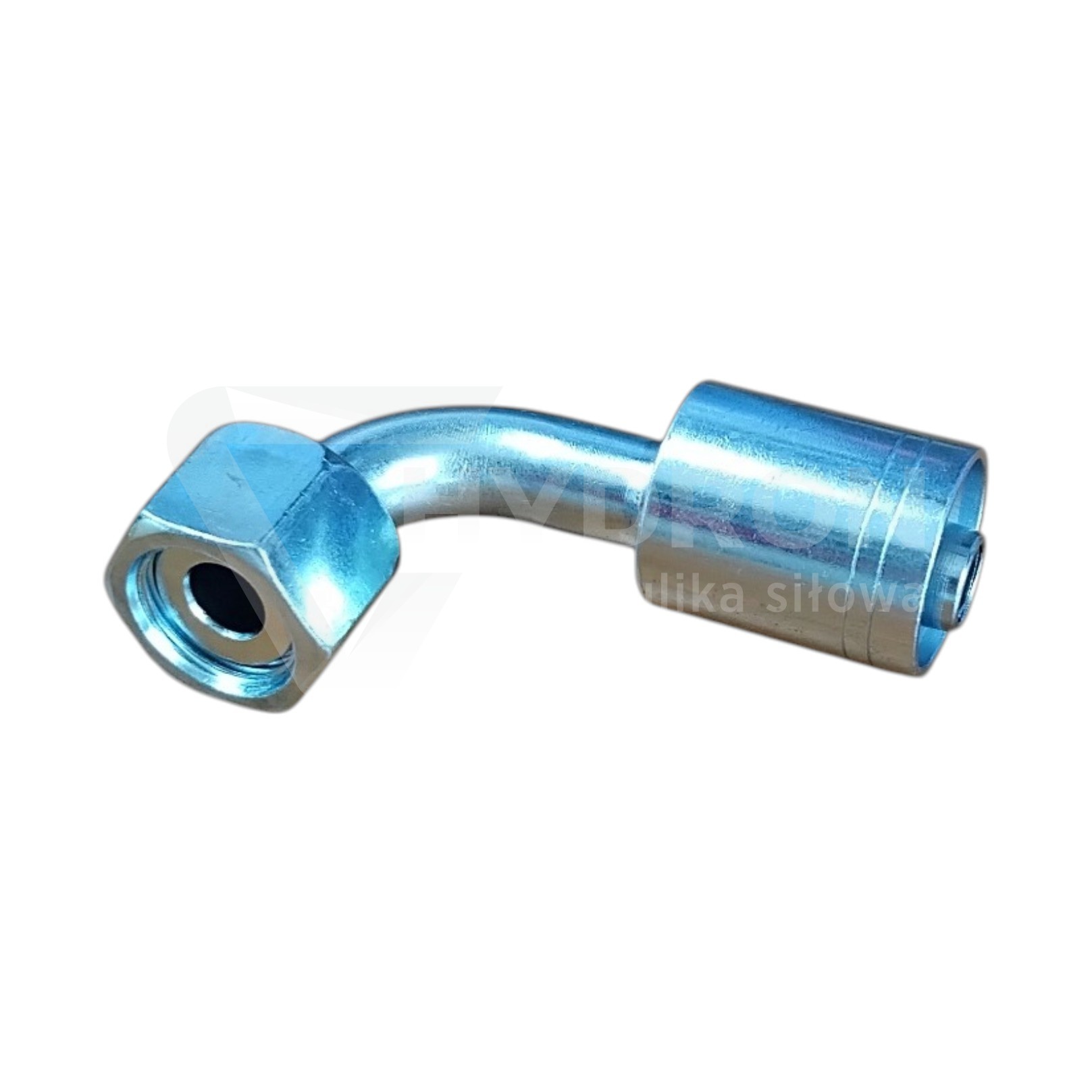

Zakucie K42 ORFS 90° DN20 1.3/16” / 2ST/4SP

Przejdź do sekcji Opinie

36,38 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

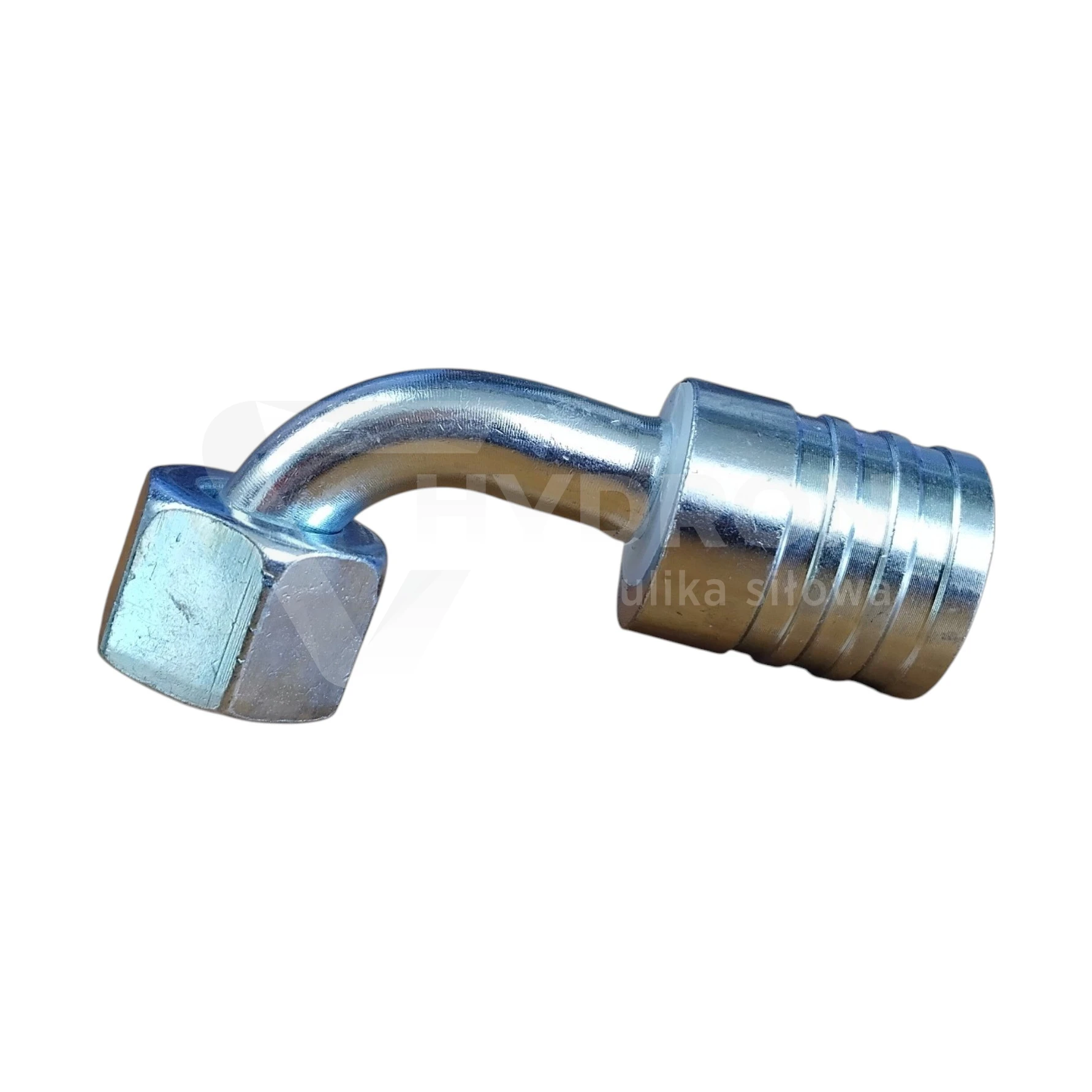

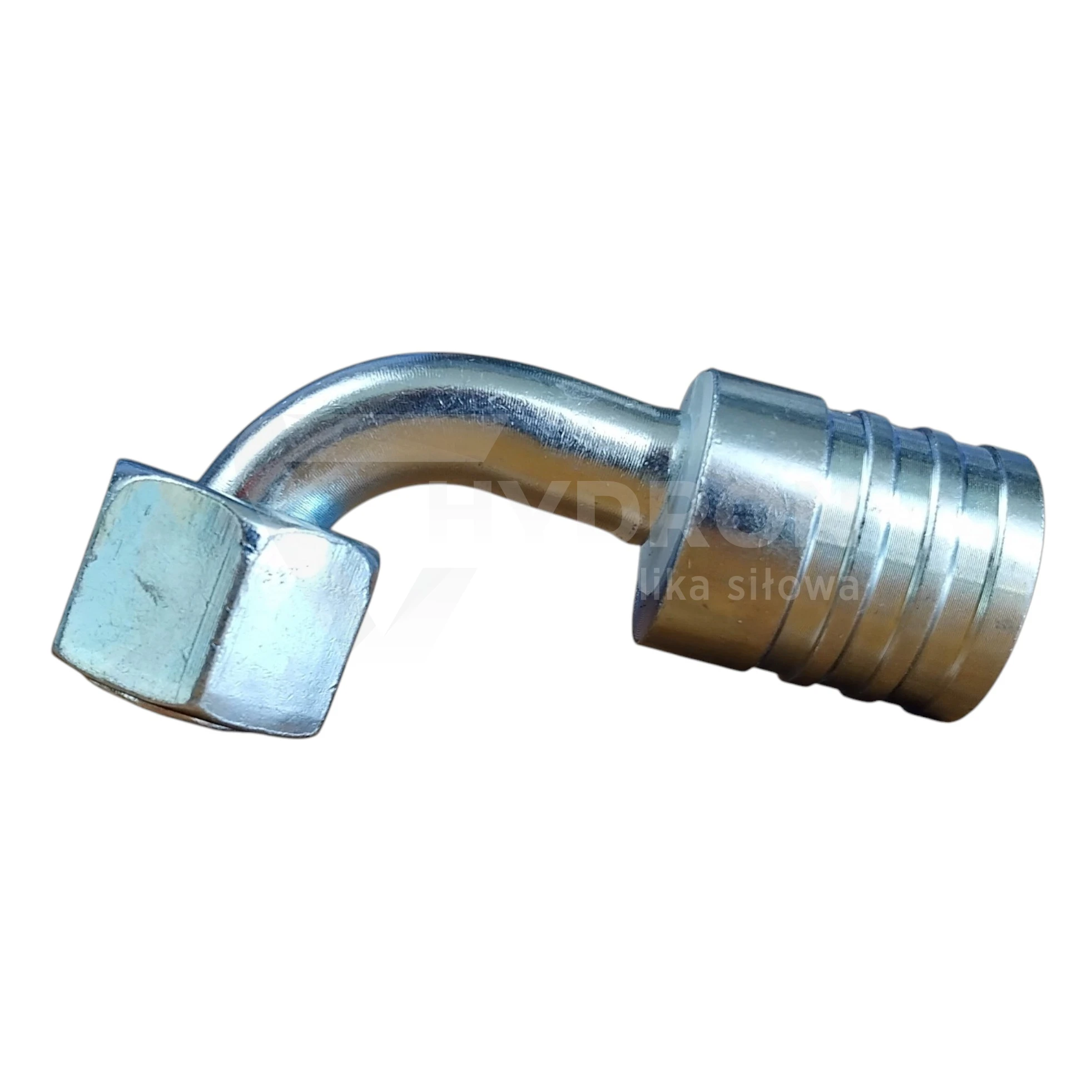

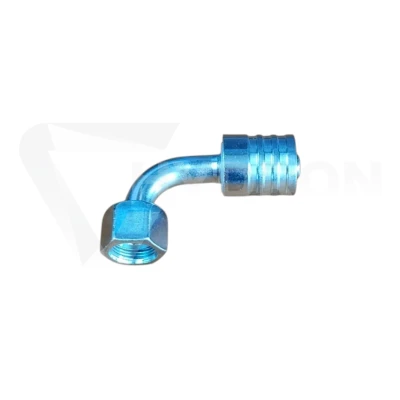

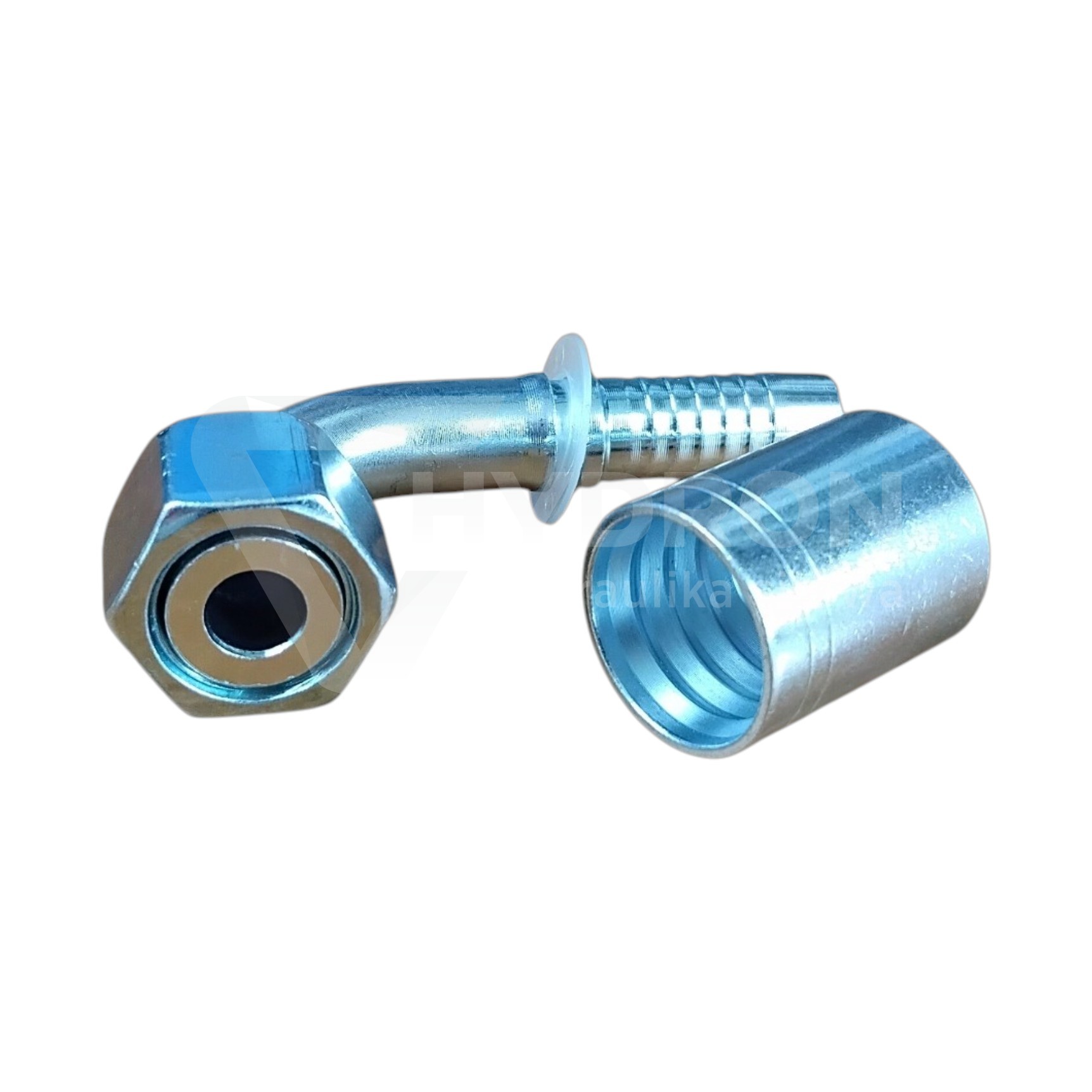

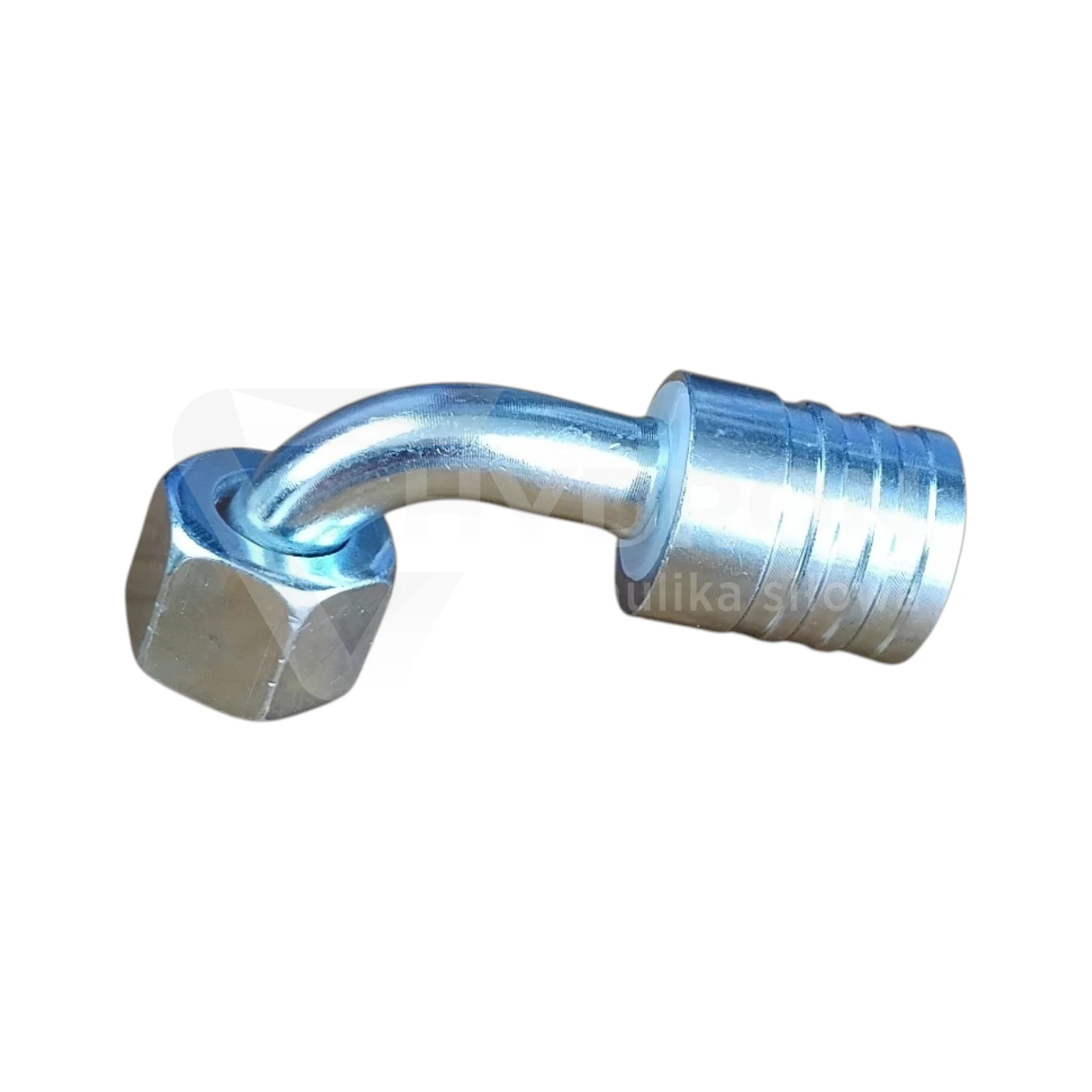

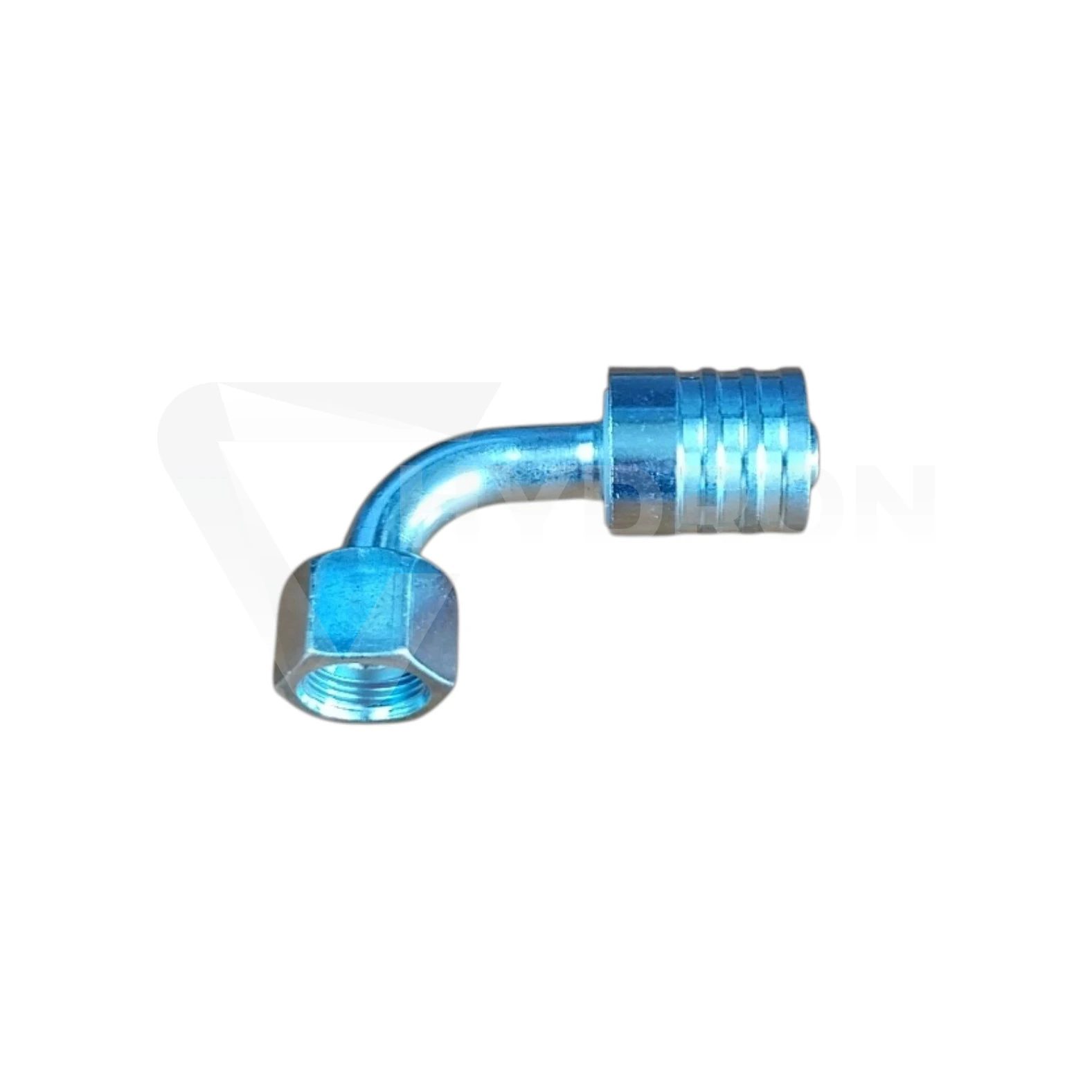

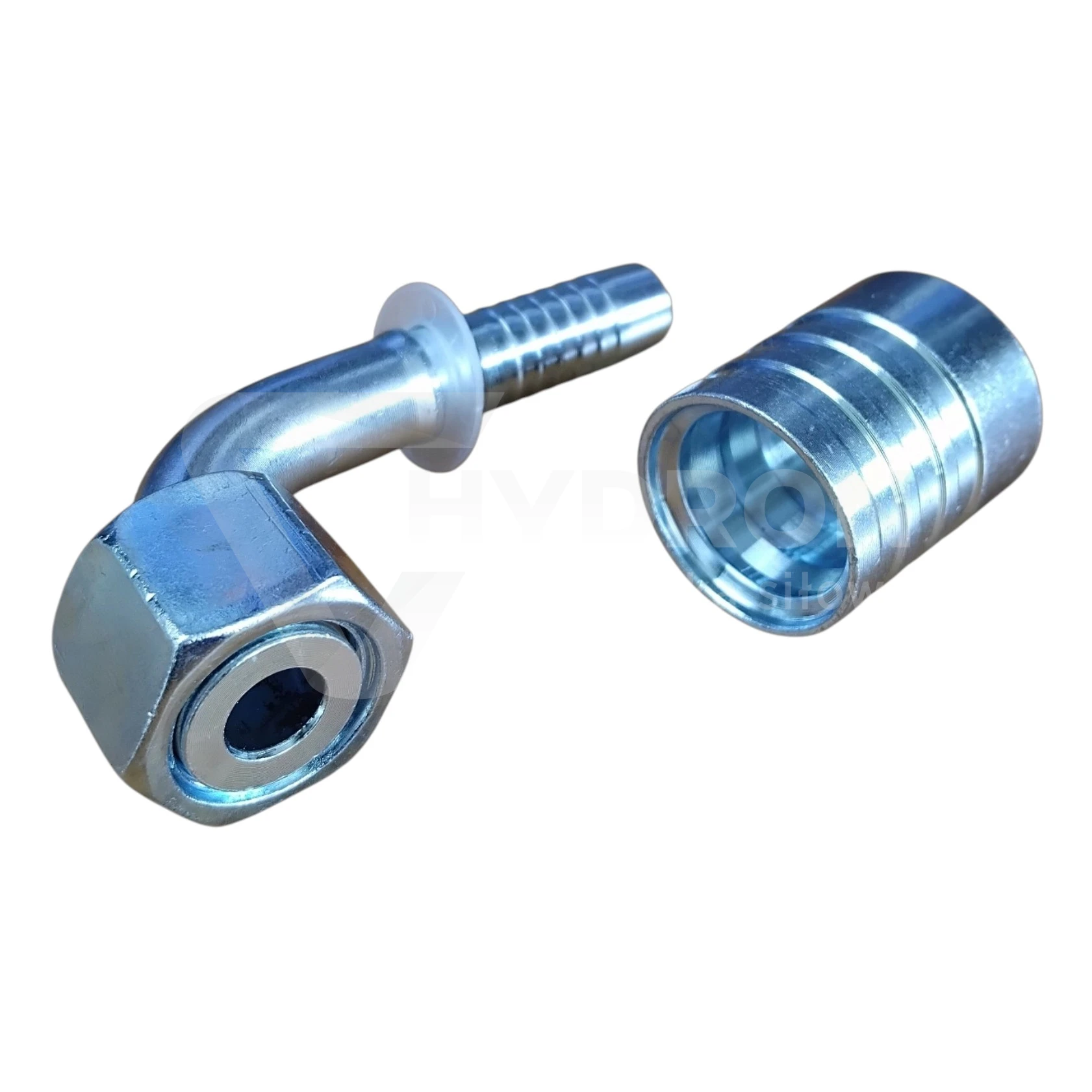

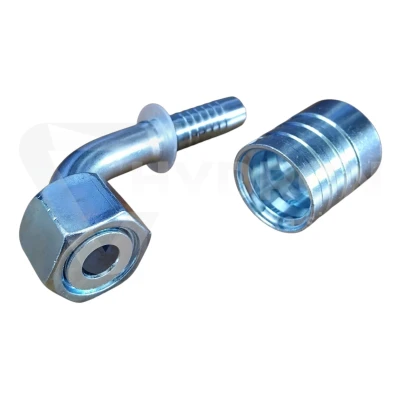

Zakucie K42 ORFS 90° DN20 1 3/16" 2ST/4SP

Zakucie K42 ORFS 90° DN20 1 3/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN20, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 3/16" ORFS z płaskim uszczelnieniem czołowym typu O-Ring Face Seal. Konstrukcja 90° ułatwia prowadzenie przewodu bez wykonywania ciasnego łuku bezpośrednio za zakuciem.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1 3/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

ORFS 1 3/16" – płaskie uszczelnienie czołowe

ORFS, czyli O-Ring Face Seal, wykorzystuje płaską powierzchnię czołową współpracującą z uszczelką O-ring. Szczelność powstaje więc na powierzchni czołowej, a nie na stożku jak w wielu innych typach przyłączy hydraulicznych.

Przy doborze należy sprawdzić zarówno rozmiar gwintu 1 3/16", jak i zgodność ze standardem ORFS. Sam podobny wymiar gwintu nie oznacza kompatybilności z przyłączami BSP, JIC lub innymi systemami calowymi.

Końcówka 90° do przewodu DN20

Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu bez wykonywania ostrego łuku tuż za końcówką. Jest to szczególnie przydatne przy blokach hydraulicznych, rozdzielaczach, pompach i innych elementach, gdzie przestrzeń montażowa jest ograniczona.

Prawidłowe zastosowanie końcówki kątowej pomaga zachować właściwy promień gięcia przewodu i ograniczyć naprężenia w strefie zakucia.

DN20 i system 2ST/4SP

DN20 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 3/4". Wariant ten przeznaczony jest do systemu 2ST/4SP, dlatego tuleję i parametry zakuwania należy dobrać właśnie do zastosowanego węża oraz właściwego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do przewodów 1SN, 2SN lub 2SC tylko dlatego, że posiadają ten sam rozmiar DN20.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie średnicy gwintu. W systemie ORFS uszczelnienie odbywa się czołowo przy użyciu O-ringu, podczas gdy inne systemy mogą wykorzystywać powierzchnie stożkowe lub inną geometrię połączenia.

Przy identyfikacji przyłącza należy więc zawsze zweryfikować gwint oraz powierzchnię uszczelniającą.

Ustawienie końcówki przed zakuwaniem

Końcówkę 90° należy ustawić we właściwej orientacji przed wykonaniem zacisku. Jest to szczególnie ważne w przewodach posiadających dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ich ustawienia.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówki, tulei oraz jakości wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do typowych błędów należą: pomylenie ORFS z JIC lub BSP, nieprawidłowe odczytanie gwintu 1 3/16", zastosowanie niewłaściwej tulei do systemu 2ST/4SP oraz błędne ustawienie końcówki 90° przed zakuwaniem.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada gwint wewnętrzny 1 3/16" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN20, czyli nominalnie 3/4".

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy końcówka jest wykonana pod kątem 90°?

Tak. K42 w tej rodzinie oznacza końcówkę ORFS w wykonaniu kątowym 90°.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant oznaczony jest jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do konkretnego systemu przewodowego.
