Zakucie K42 ORFS 90° DN25 1.7/16" / 2ST/ 4SP CAT

Przejdź do sekcji Opinie

62,93 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.7/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

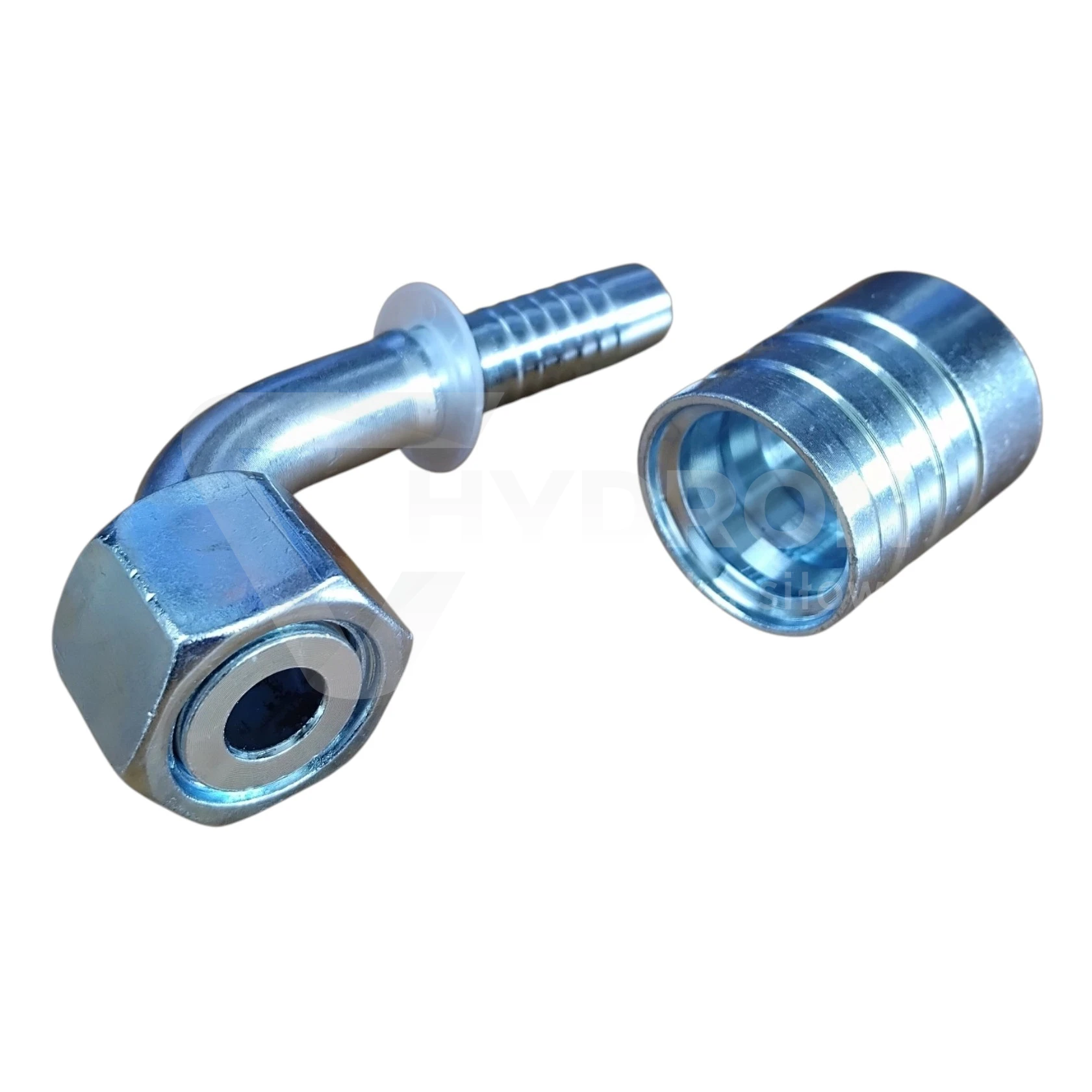

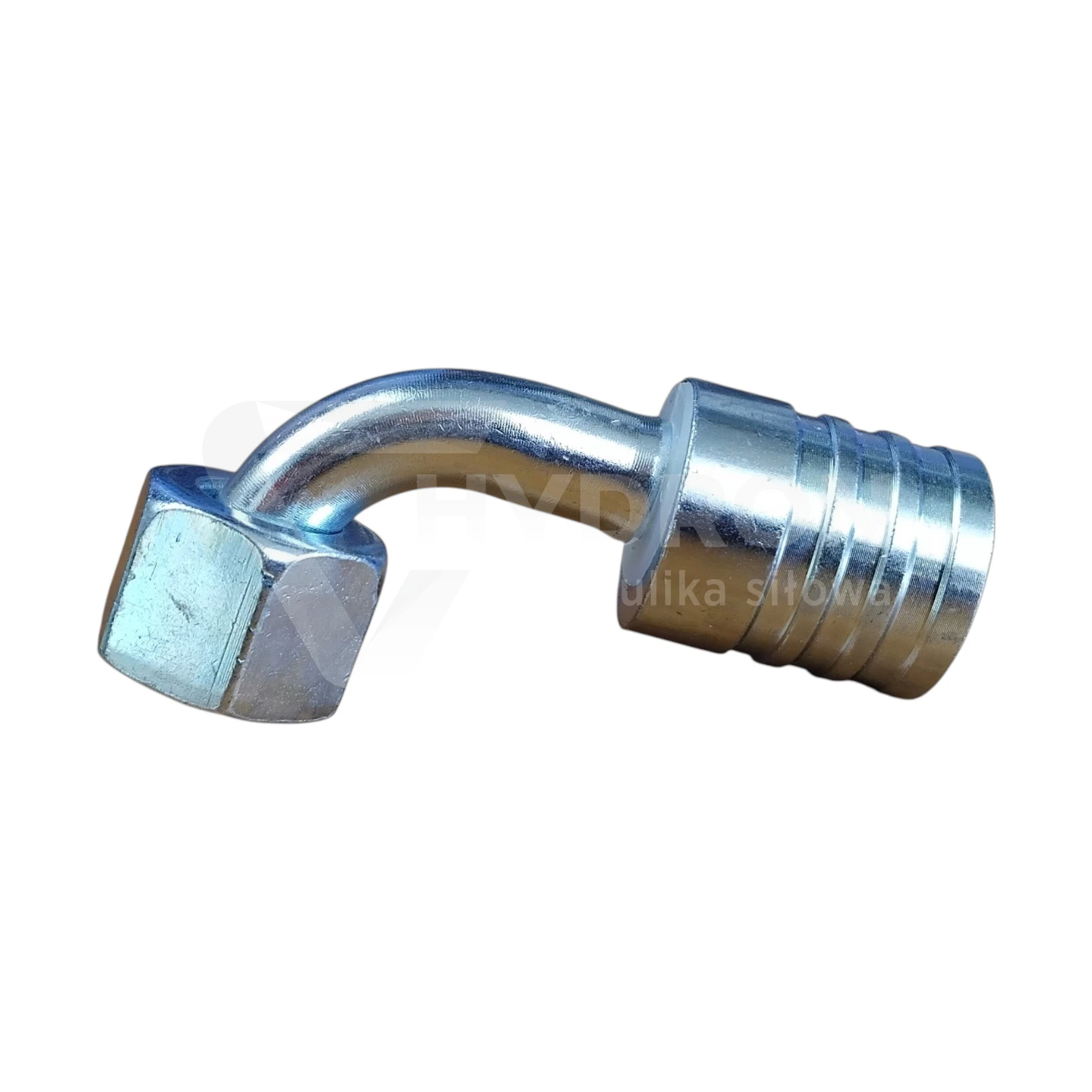

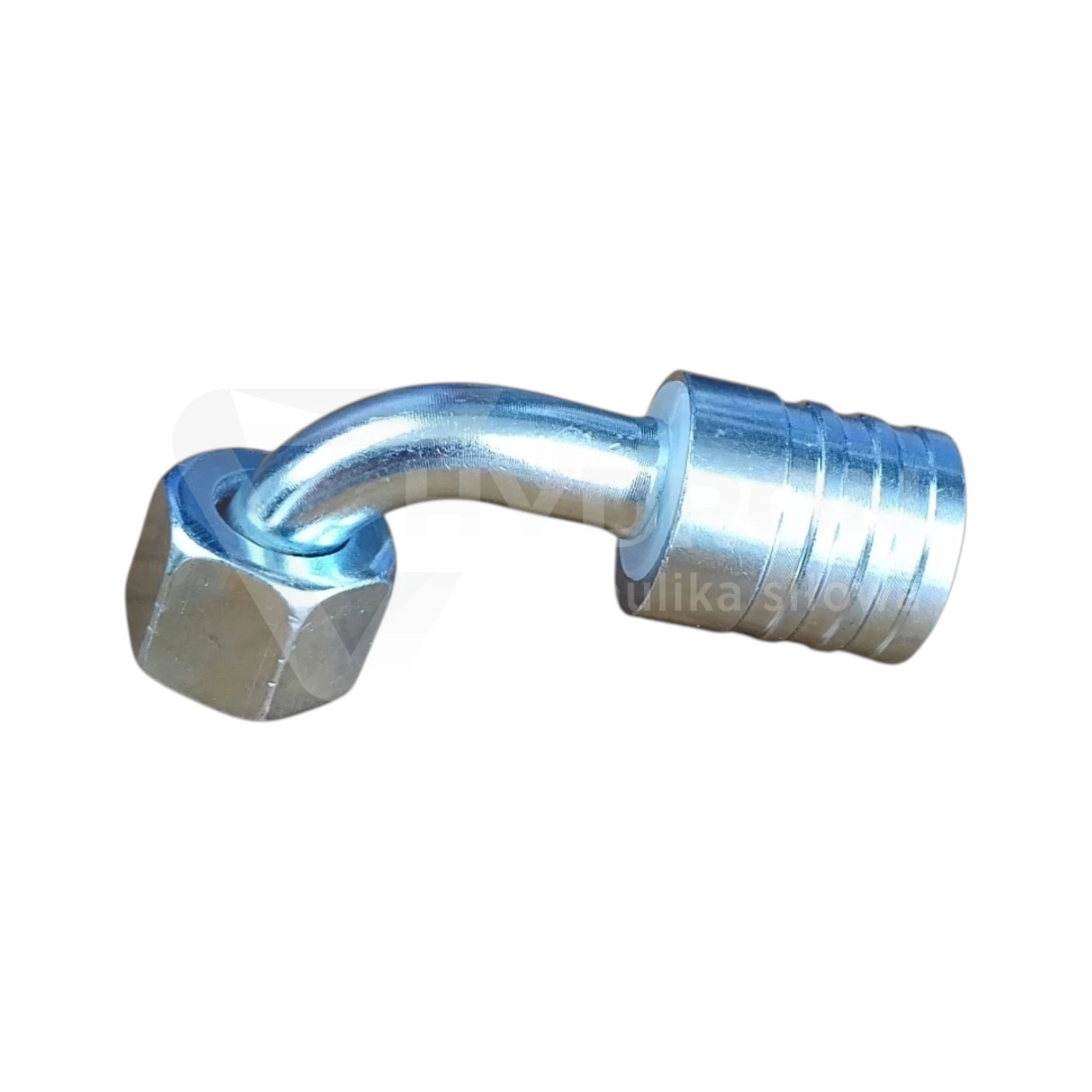

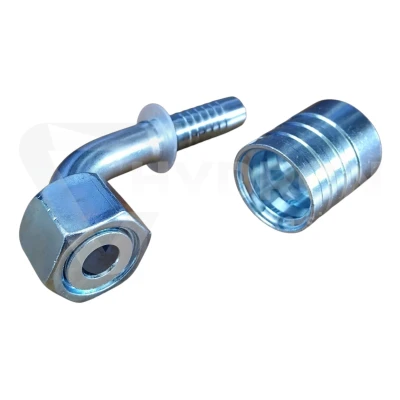

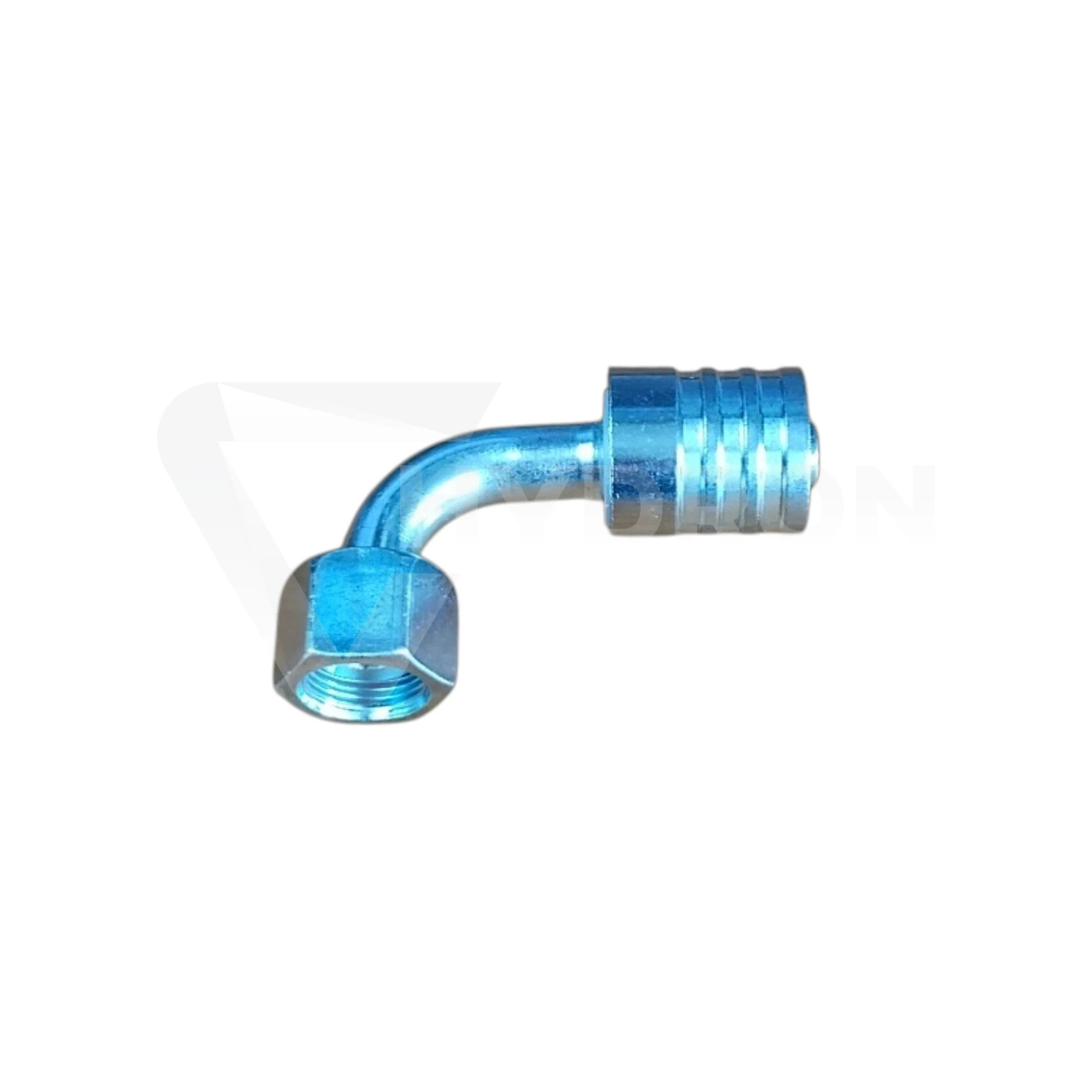

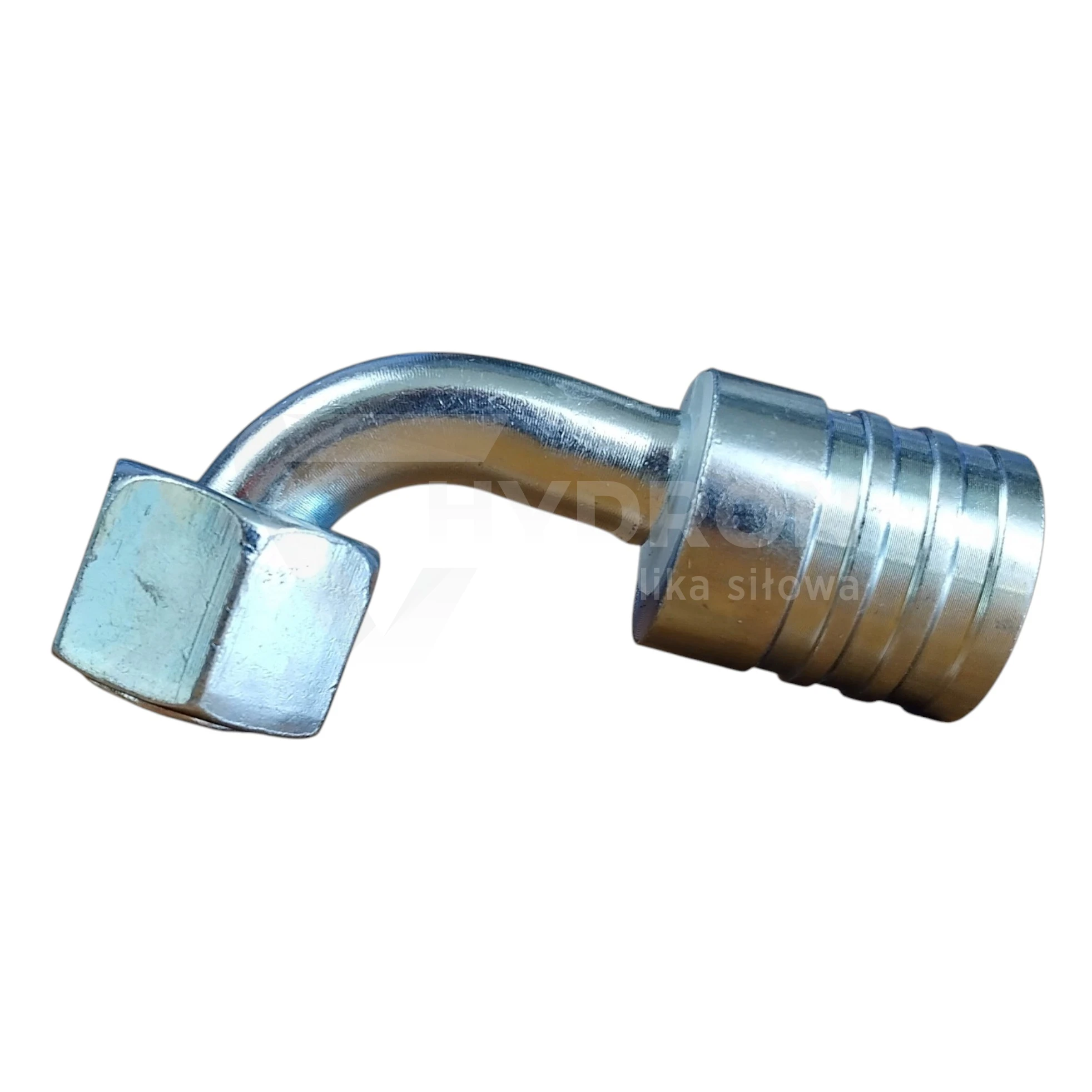

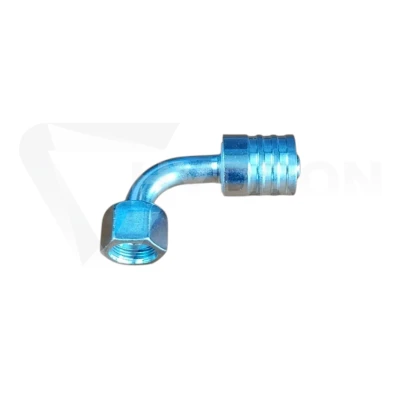

Zakucie K42 ORFS 90° DN25 1 7/16" 2ST/4SP Caterpillar

Zakucie K42 ORFS 90° DN25 1 7/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN25, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 7/16" ORFS z płaskim uszczelnieniem czołowym typu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej, w tym w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1 7/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 1 7/16" – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność powstaje na powierzchni czołowej, a nie na stożku, dlatego przy doborze należy sprawdzić nie tylko wymiar gwintu 1 7/16", ale również zgodność ze standardem ORFS.

Przyłącza o podobnej średnicy gwintu należące do innych systemów hydraulicznych nie powinny być traktowane jako zamienne wyłącznie na podstawie rozmiaru.

Końcówka 90° do przewodu DN25

Konstrukcja kolankowa 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku tuż za zakuciem. Jest to szczególnie istotne przy większych średnicach przewodów, gdzie zachowanie odpowiedniego promienia gięcia wymaga więcej miejsca.

Zastosowanie końcówki kątowej może ułatwić montaż przewodu przy pompach, rozdzielaczach, blokach hydraulicznych i siłownikach oraz ograniczyć niekorzystne naprężenia w strefie zakucia.

DN25 i system 2ST/4SP

DN25 określa stronę przewodową końcówki i odpowiada nominalnie przewodowi 1". Ten wariant przeznaczony jest do systemu 2ST/4SP, dlatego tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do węży 1SN, 2SN, 2SC czy innych konstrukcji tylko dlatego, że posiadają taki sam rozmiar DN25.

ORFS a JIC i BSP

ORFS różni się od JIC i BSP sposobem uszczelnienia. W ORFS stosowane jest płaskie uszczelnienie czołowe z O-ringiem, natomiast inne systemy mogą wykorzystywać powierzchnie stożkowe lub inną geometrię połączenia.

Przy identyfikacji przyłącza należy więc zweryfikować średnicę i skok gwintu oraz kształt powierzchni uszczelniającej.

Zastosowanie w maszynach Caterpillar

Wariant K42 ORFS 90° DN25 1 7/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Może być używany podczas wykonywania nowych przewodów oraz odtwarzania istniejących, pod warunkiem zgodności rozmiaru DN25, standardu ORFS i systemu 2ST/4SP.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić końcówkę 90° we właściwej orientacji względem drugiego końca przewodu. Jest to szczególnie ważne w przewodach wyposażonych w dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ustawienia.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówek, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie standardu ORFS.

Najczęstsze błędy przy doborze

Do typowych błędów należą: pomylenie ORFS z innym standardem calowym, błędne odczytanie gwintu 1 7/16", zastosowanie niewłaściwej tulei do systemu 2ST/4SP oraz nieprawidłowe ustawienie końcówki 90° przed zakuwaniem.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada gwint wewnętrzny 1 7/16" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN25, czyli nominalnie 1".

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy końcówka jest wykonana pod kątem 90°?

Tak. K42 w tej rodzinie oznacza końcówkę ORFS w wykonaniu kątowym 90°.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
