Złączka prosta BB M24X1,5/M30x2 16S/20S

Przejdź do sekcji Opinie

19,56 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M24x1,5
Rozmiar gwintu 1 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME2016S.1

Opis

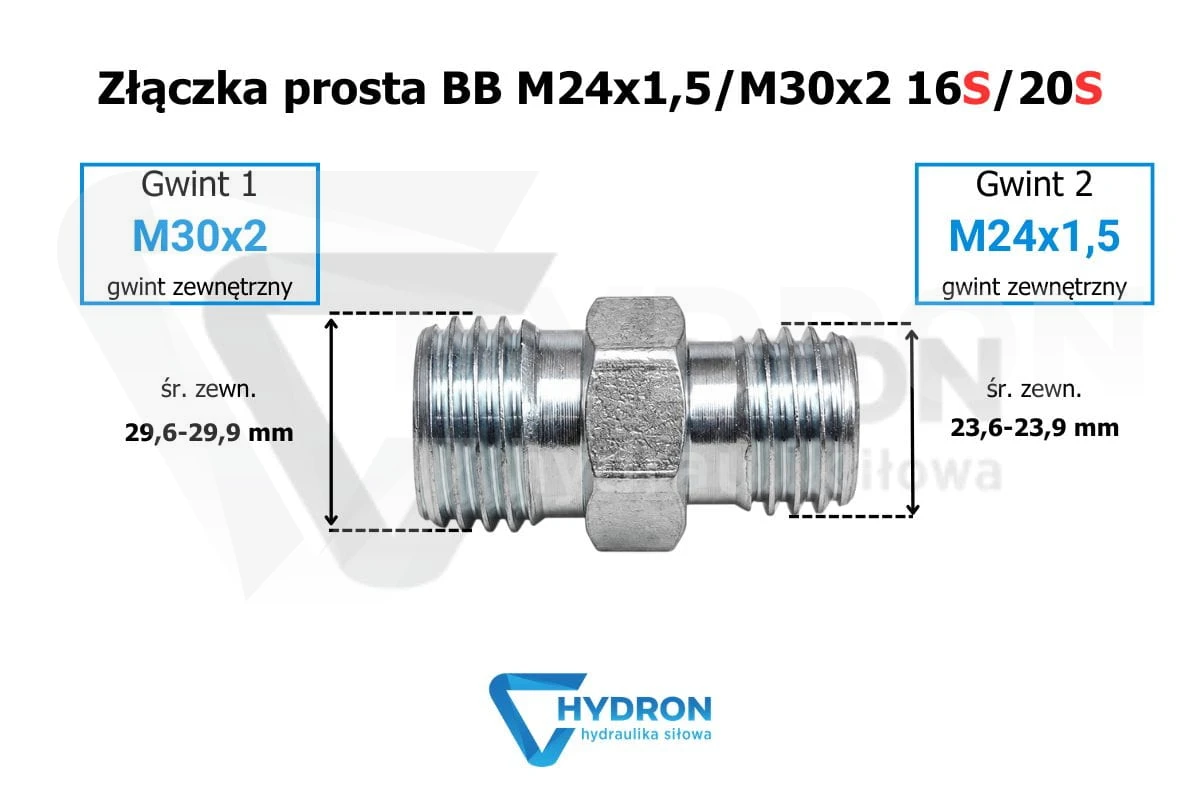

Złączka prosta BB M24x1,5 / M30x2 16S / 20S

Złączka prosta BB M24x1,5 / M30x2 16S / 20S przeznaczona jest do wykonania szczelnego połączenia dwóch elementów hydrauliki siłowej o różnych rozmiarach gwintów metrycznych. Po jednej stronie posiada gwint zewnętrzny M24x1,5 w wykonaniu 16S, natomiast po drugiej M30x2 w wykonaniu 20S. Element umożliwia redukcję średnicy połączenia bez zmiany standardu metrycznego i znajduje zastosowanie w układach hydraulicznych pracujących pod wysokim ciśnieniem.

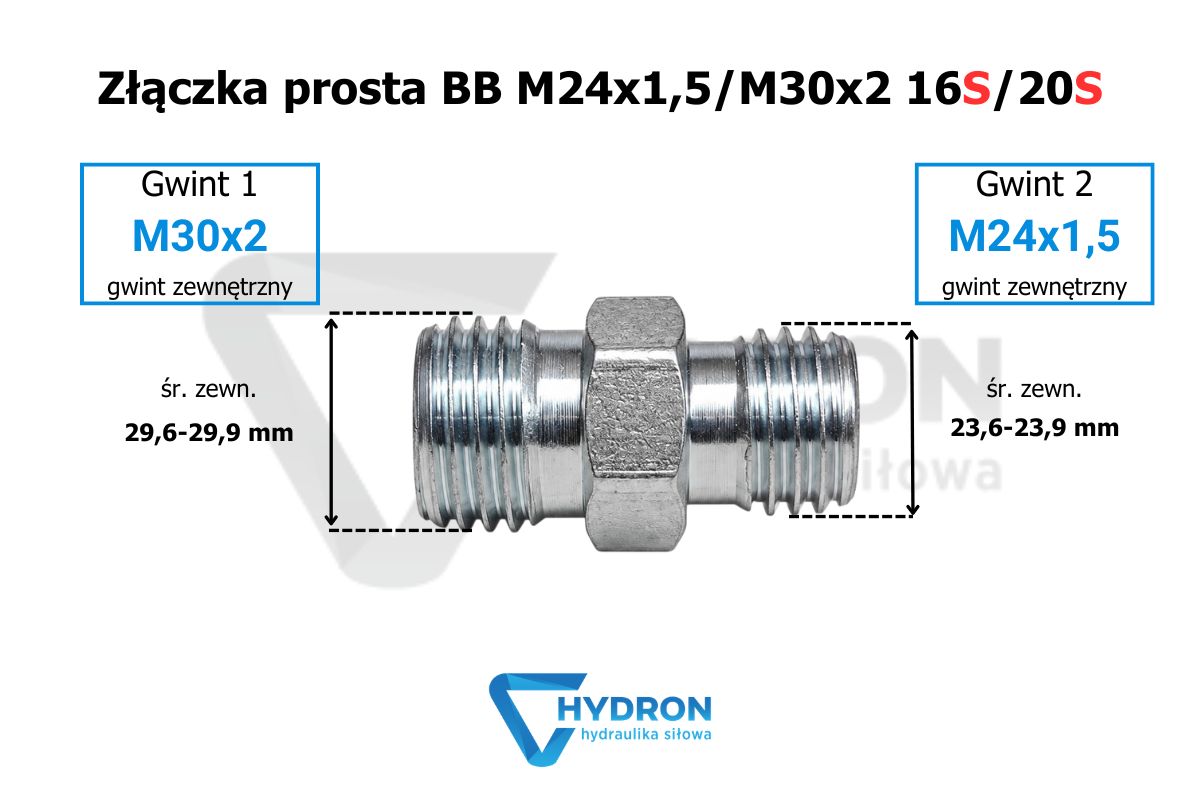

Złączka prosta BB M24x1-5-M30x2 16S-20S

Parametry techniczne

Typ produktu: złączka prosta BB redukcyjna
Gwint 1: M24x1,5
Seria: 16S
Gwint 2: M30x2
Seria: 20S
Typ połączenia: metryczne 24°
Gwint mniejszy: M24x1,5 16S
Gwint większy: M30x2 20S
Materiał: stal automatowa
Powierzchnia: ocynk w pasywacji białej
Ciśnienie robocze: zgodnie z kartą produktu
Zastosowanie: hydraulika siłowa wysokociśnieniowa

Złączka redukcyjna M24x1,5 / M30x2 do hydrauliki siłowej

Model umożliwia połączenie dwóch elementów instalacji hydraulicznej o różnych średnicach przy zachowaniu tego samego standardu metrycznego. Dzięki temu można rozbudować lub zmodernizować układ bez stosowania kilku adapterów pośrednich. Mniejsza liczba połączeń przekłada się na większą szczelność oraz łatwiejszy montaż całej instalacji. Pozostałe warianty dostępne są w kategorii złączki proste metryczne BB.

Dlaczego seria 16S i 20S jest tak ważna?

Przy doborze złączki należy sprawdzić nie tylko średnicę gwintu, ale również serię połączenia. Gwint M24x1,5 występuje także w innych wykonaniach, podobnie jak M30x2. O zgodności elementów decyduje geometria połączenia 24°, średnica rury oraz seria S. Zastosowanie niewłaściwego elementu może prowadzić do problemów z montażem i utraty szczelności.

Zastosowanie złączki BB M24x1,5 16S / M30x2 20S

Złączka znajduje zastosowanie w maszynach budowlanych, rolniczych, przemysłowych, leśnych oraz pojazdach specjalistycznych wyposażonych w hydraulikę siłową. Stosowana jest podczas budowy nowych instalacji oraz napraw układów, w których konieczne jest przejście pomiędzy dwoma rozmiarami połączeń metrycznych.

Podczas wykonywania nowych przewodów warto zamówić również przewody hydrauliczne na wymiar, wykonywane w HYDRON zgodnie z wymaganiami konkretnej aplikacji.

Najważniejsze zalety złączki hydraulicznej BB

redukcja z M24x1,5 16S na M30x2 20S
gwinty zewnętrzne metryczne po obu stronach
wykonanie w serii ciężkiej S
wysoka wytrzymałość mechaniczna
precyzyjnie wykonane gwinty
stal zabezpieczona ocynkiem
łatwy montaż oraz wysoka szczelność

Prawidłowy montaż złączki redukcyjnej

Złączkę należy montować osiowo, bez przenoszenia naprężeń z przewodu hydraulicznego na gwinty. W instalacjach narażonych na drgania warto zastosować uchwyty do rur i przewodów hydraulicznych, które stabilizują przewody oraz ograniczają obciążenie połączeń gwintowanych. Parametry pracy całego układu można kontrolować za pomocą manometrów hydraulicznych.
