Złączka prosta BB M12X1 8LL

Przejdź do sekcji Opinie

5,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M12X1
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M12x1 8LL – nypel hydrauliczny metryczny 24°

Złączka prosta BB M12x1 8LL to dwustronny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M12x1 oraz stożkowe gniazda zaciskowe o kącie 24°. Przeznaczona jest do łączenia przewodów rurowych o średnicy zewnętrznej 8 mm w systemie połączeń serii bardzo lekkiej LL. Korpus wykonany ze stali automatowej, zabezpieczonej ocynkiem z białą pasywacją, znajduje zastosowanie w układach hydraulicznych i olejowych wymagających odpowiednio dobranych połączeń metrycznych.

Konstrukcja złączki odpowiada systemowi połączeń zaciskowych według DIN 2353 oraz PN-65/M-73141. Dwa gwinty zewnętrzne M12x1 umożliwiają wykonanie prostego połączenia pomiędzy kompatybilnymi elementami instalacji, przy zastosowaniu odpowiednich nakrętek i pierścieni zaciskowych 8LL.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: złącze proste – Straight metric union.
Rozmiar przyłącza: 8LL – seria bardzo lekka.
Gwint zewnętrzny strony 1: M12x1.
Gwint zewnętrzny strony 2: M12x1.
Średnica zewnętrzna współpracującej rury: 8 mm.
Średnica nominalna gwintu: 12 mm.
Skok gwintu: 1 mm.
Kąt stożka zaciskowego: 24°.
Rodzaj gwintów: metryczne zewnętrzne.
Wersja: bardzo lekka (LL).
Materiał korpusu: stal automatowa.
Powłoka ochronna: ocynk z białą pasywacją.
Medium robocze: olej hydrauliczny.
Normy wykonania według specyfikacji: PN-65/M-73141, DIN 2353.

Zastosowanie złączki hydraulicznej BB 8LL

Złączka hydrauliczna M12x1 8LL służy do wykonywania prostych połączeń pomiędzy dwoma przewodami rurowymi lub elementami instalacji wyposażonymi w kompatybilne przyłącza zaciskowe serii bardzo lekkiej. Umożliwia połączenie rur o średnicy zewnętrznej 8 mm, zachowując odpowiednią geometrię współpracy z nakrętkami i pierścieniami zaciskowymi.

Łącznik może być wykorzystywany w instalacjach olejowych, układach hydraulicznych maszyn przemysłowych, urządzeniach warsztatowych oraz wybranych układach sterowania i smarowania. Sprawdza się podczas budowy nowych instalacji, wymiany uszkodzonych elementów oraz modernizacji połączeń przewodów rurowych.

Seria bardzo lekka 8LL i gwint M12x1

Oznaczenie 8LL wskazuje przyłącze serii bardzo lekkiej LL, przeznaczone do współpracy z rurą o średnicy zewnętrznej 8 mm. Seria ta wyróżnia się wymiarami elementów przyłączeniowych dostosowanymi do określonych zastosowań w instalacjach hydraulicznych i olejowych.

Gwint M12x1 posiada średnicę nominalną 12 mm i skok 1 mm. Oba końce złączki mają jednakowe wymiary gwintów, dzięki czemu korpus umożliwia wykonanie prostego połączenia pomiędzy odpowiednio dopasowanymi elementami systemu 8LL.

Budowa i uszczelnienie stożkowe 24°

Korpus złączki posiada dwa gwinty zewnętrzne M12x1 oraz stożkowe powierzchnie przyłączeniowe o kącie 24°. Podczas montażu odpowiednio dobrane nakrętki i pierścienie zaciskowe współpracują z gniazdami stożkowymi, umożliwiając wykonanie szczelnego połączenia przewodów rurowych.

Dla zachowania szczelności należy stosować elementy przeznaczone do serii bardzo lekkiej 8LL. Samo dopasowanie średnicy gwintu nie wystarcza do potwierdzenia zgodności całego połączenia. Należy również sprawdzić geometrię stożka, typ pierścienia zaciskowego oraz średnicę współpracującej rury.

Stal automatowa z powłoką ocynkowaną

Złączka została wykonana ze stali automatowej, która zapewnia odpowiednie właściwości mechaniczne i umożliwia precyzyjną obróbkę elementów gwintowanych. Korpus zabezpieczono powłoką cynkową z białą pasywacją, ograniczającą ryzyko korozji podczas użytkowania w typowych warunkach eksploatacyjnych.

Produkt określany jest również jako nypel metryczny M12x1, złączka hydrauliczna 8LL, łącznik metryczny M12x1, złączka prosta BB 24° oraz korpus złącza hydraulicznego serii bardzo lekkiej LL.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 8LL?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M12x1, o średnicy nominalnej 12 mm i skoku 1 mm.

Co oznacza oznaczenie 8LL?

Oznaczenie 8LL wskazuje przyłącze serii bardzo lekkiej, przeznaczone do współpracy z rurą o średnicy zewnętrznej 8 mm.

Jaki kąt stożka posiada złączka M12x1?

Obie strony korpusu wyposażone są w stożkowe gniazda przyłączeniowe o kącie 24°.

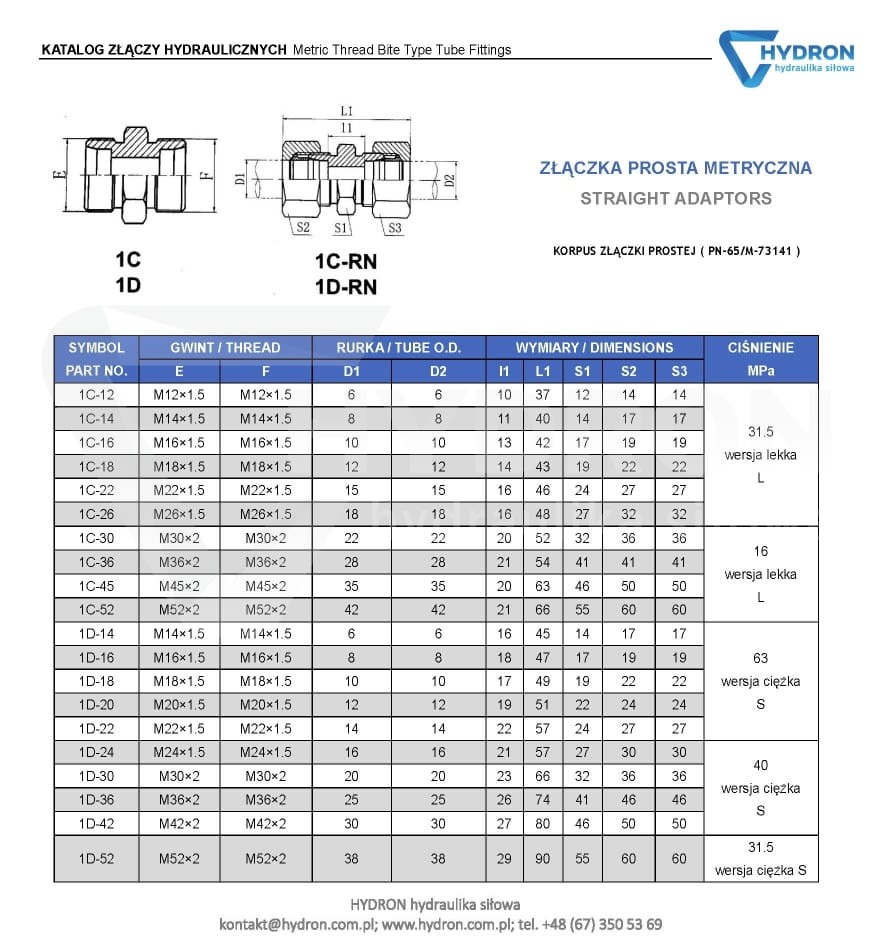

Czy złączka 8LL jest tym samym co złączka 6L?

Nie. Przyłącza 8LL i 6L należą do różnych serii i mają inne wymiary gwintów. Przyłącze 8LL posiada gwint M12x1, natomiast standardowe przyłącze 6L – M12x1,5.
