Złączka prosta BB M14X1,5 08L stal nierdzewna kpl

Przejdź do sekcji Opinie

38,55 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

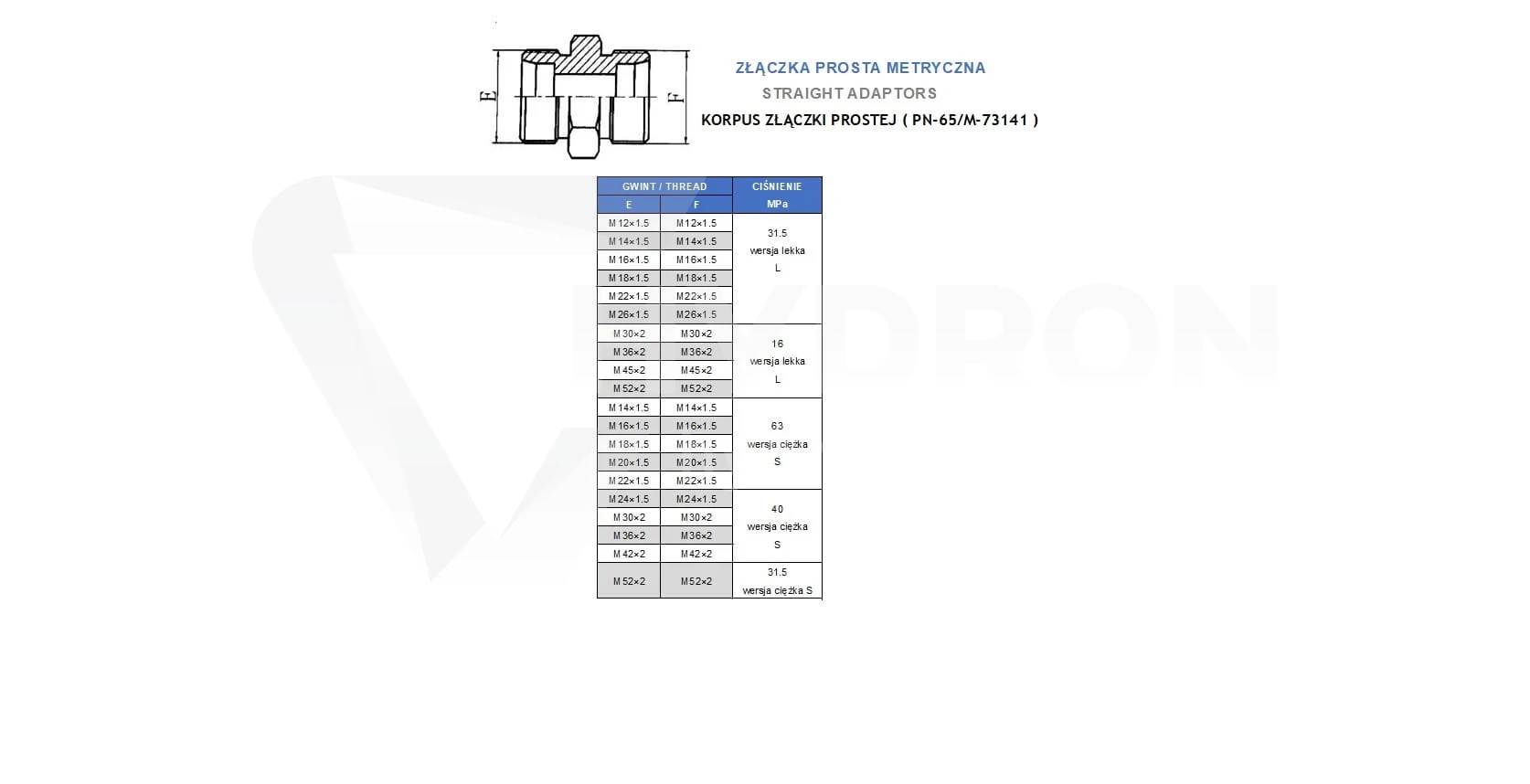

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

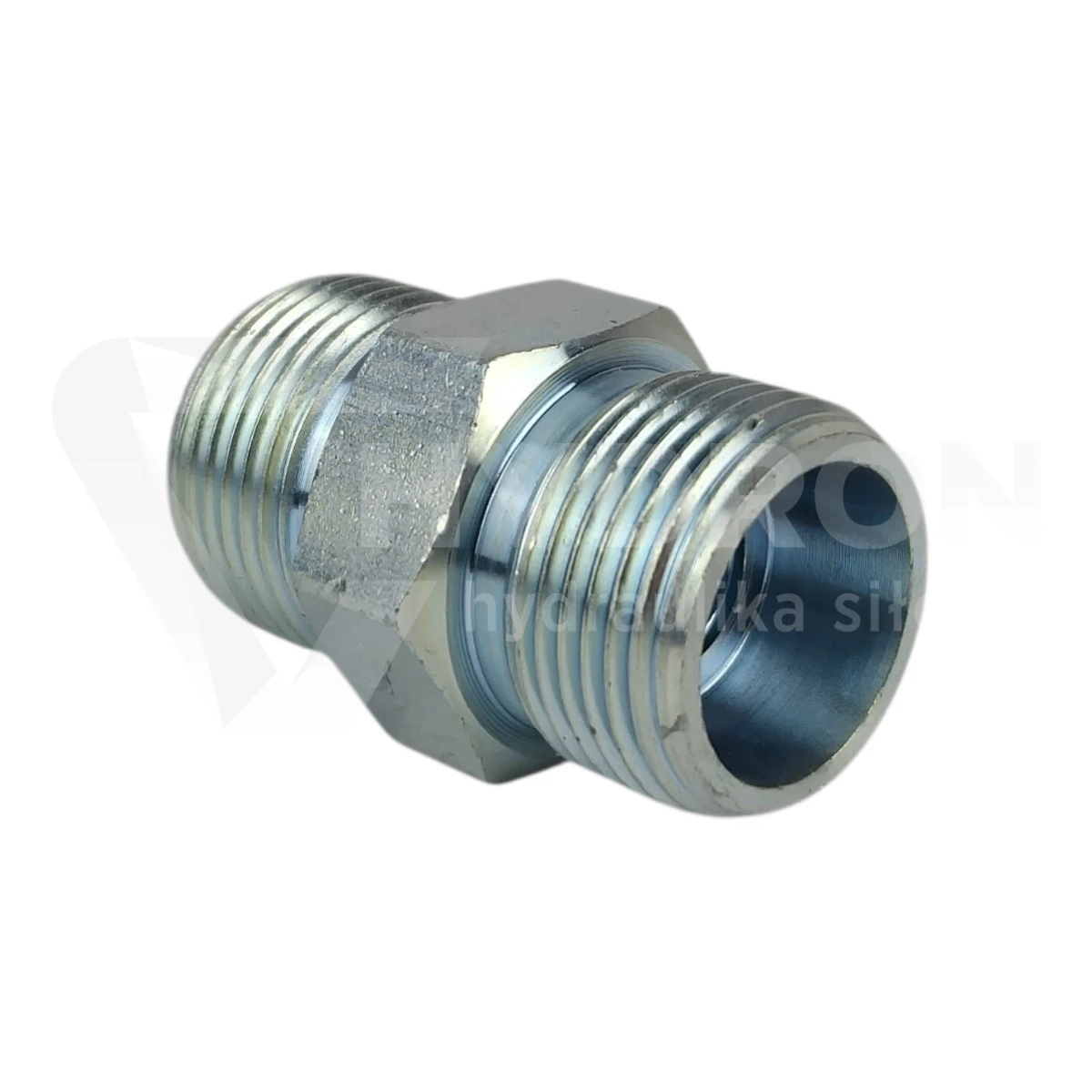

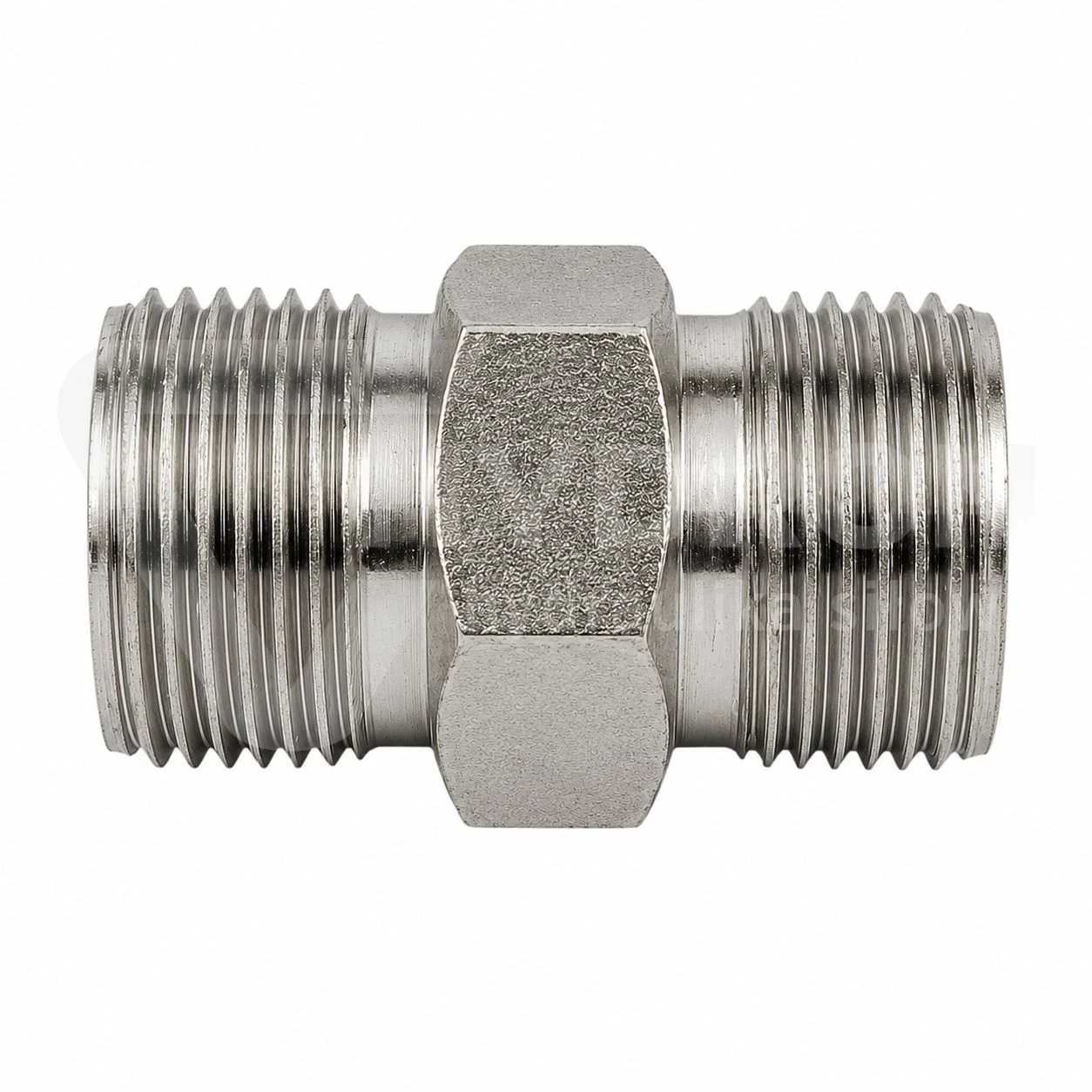

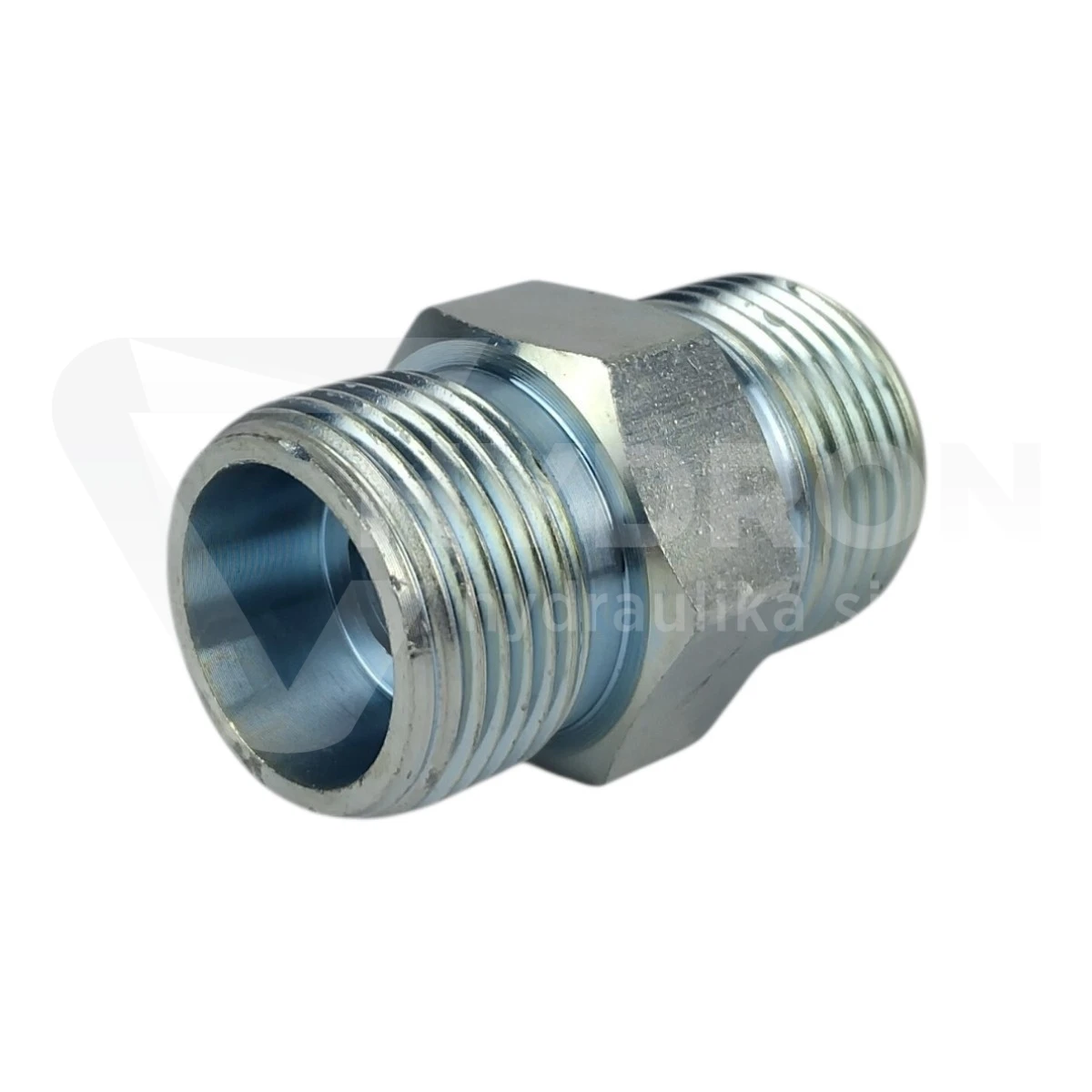

Złączka prosta BB M14x1,5 8L stal nierdzewna kompletna

Złączka prosta BB M14x1,5 8L ze stali nierdzewnej to kompletne połączenie rurowe przeznaczone do instalacji hydraulicznych wykorzystujących lekką serię L. Obie strony korpusu mają gwint zewnętrzny M14x1,5, a oznaczenie 8L wskazuje współpracę z rurą o średnicy zewnętrznej 8 mm.

Wersja kompletna ułatwia montaż nowego połączenia, ponieważ korpus jest zestawiony z elementami zaciskowymi odpowiednimi dla rozmiaru 8L. Wykonanie ze stali nierdzewnej sprawdzi się szczególnie tam, gdzie ważna jest podwyższona odporność na korozję i trwałość w wilgotnym lub wymagającym środowisku.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M14x1,5 zewnętrzny,
gwint 2: M14x1,5 zewnętrzny,
rozmiar: 8L,
średnica zewnętrzna rury: 8 mm,
seria: lekka L,
średnica nominalna gwintu: 14 mm,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu zewnętrznego: około 13,6-13,9 mm,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
konstrukcja: złączka równa,
system połączenia: metryczny system rurowy ze stożkiem 24°,
przeznaczenie: połączenie dwóch odcinków instalacji w rozmiarze 8L.

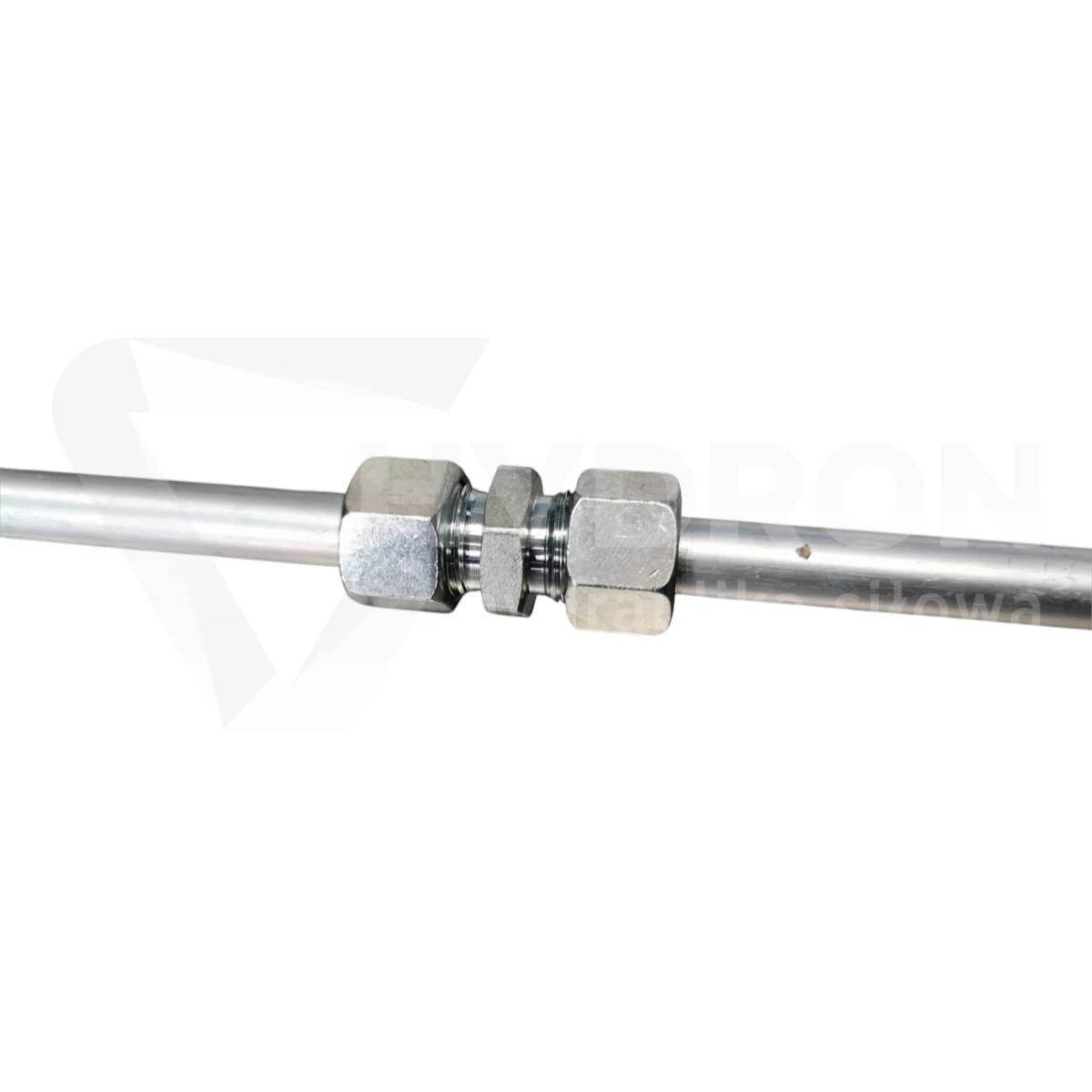

Równe połączenie M14x1,5 po obu stronach

W tym wariancie obie strony są identyczne. Złączka nie zmienia średnicy rury ani rozmiaru gwintu, dlatego nie jest redukcją.

Konfigurację można zapisać jako:

M14x1,5 8L po pierwszej stronie,
M14x1,5 8L po drugiej stronie.

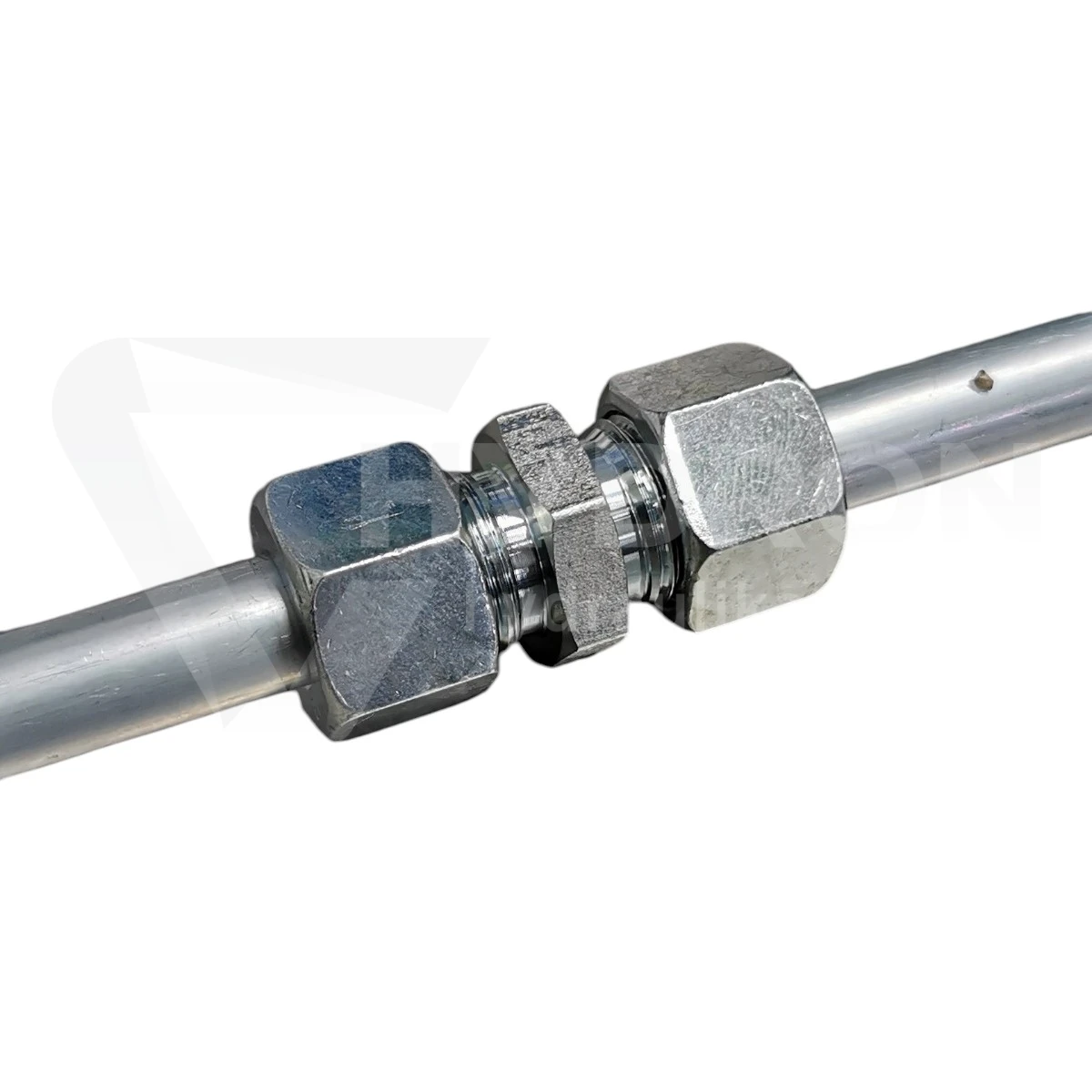

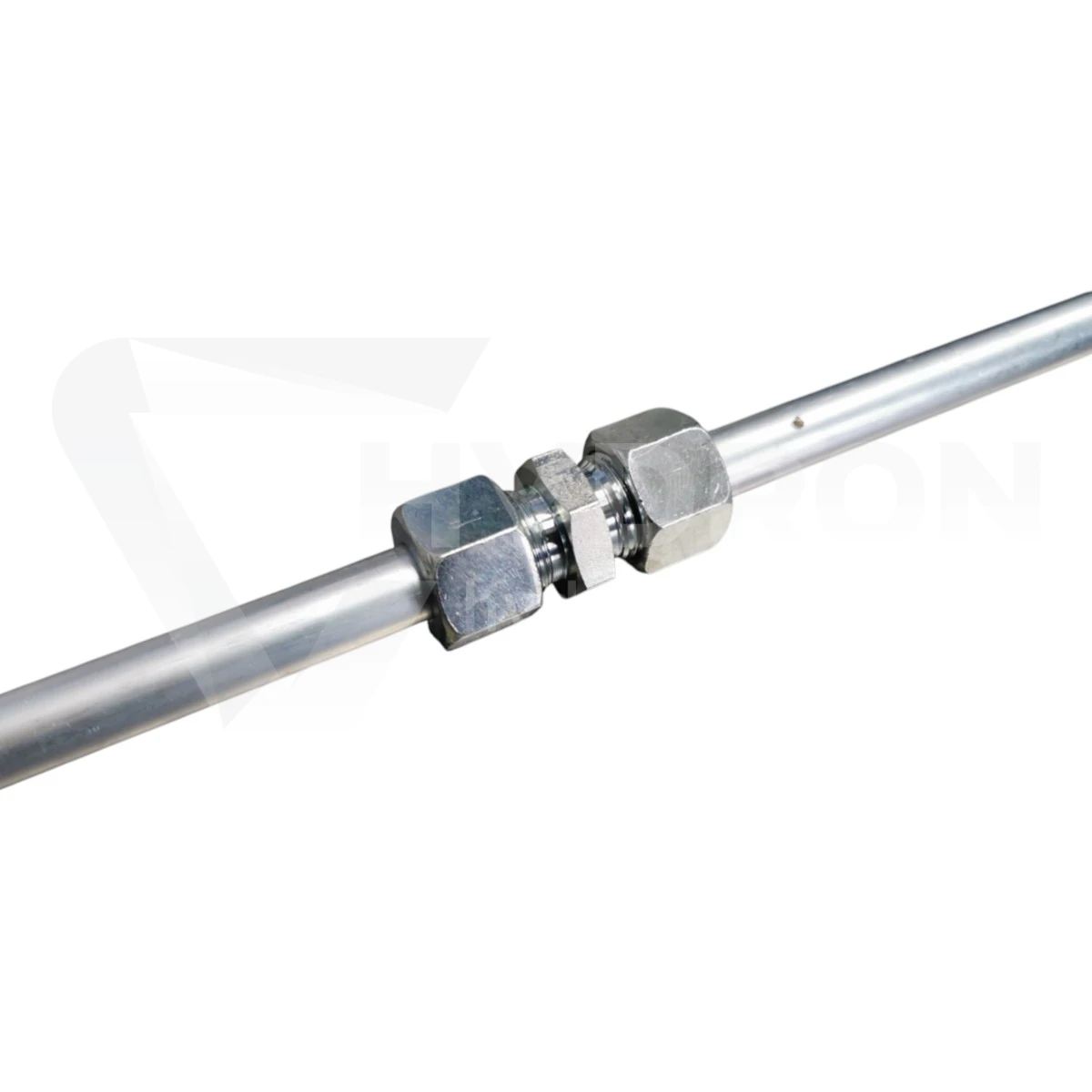

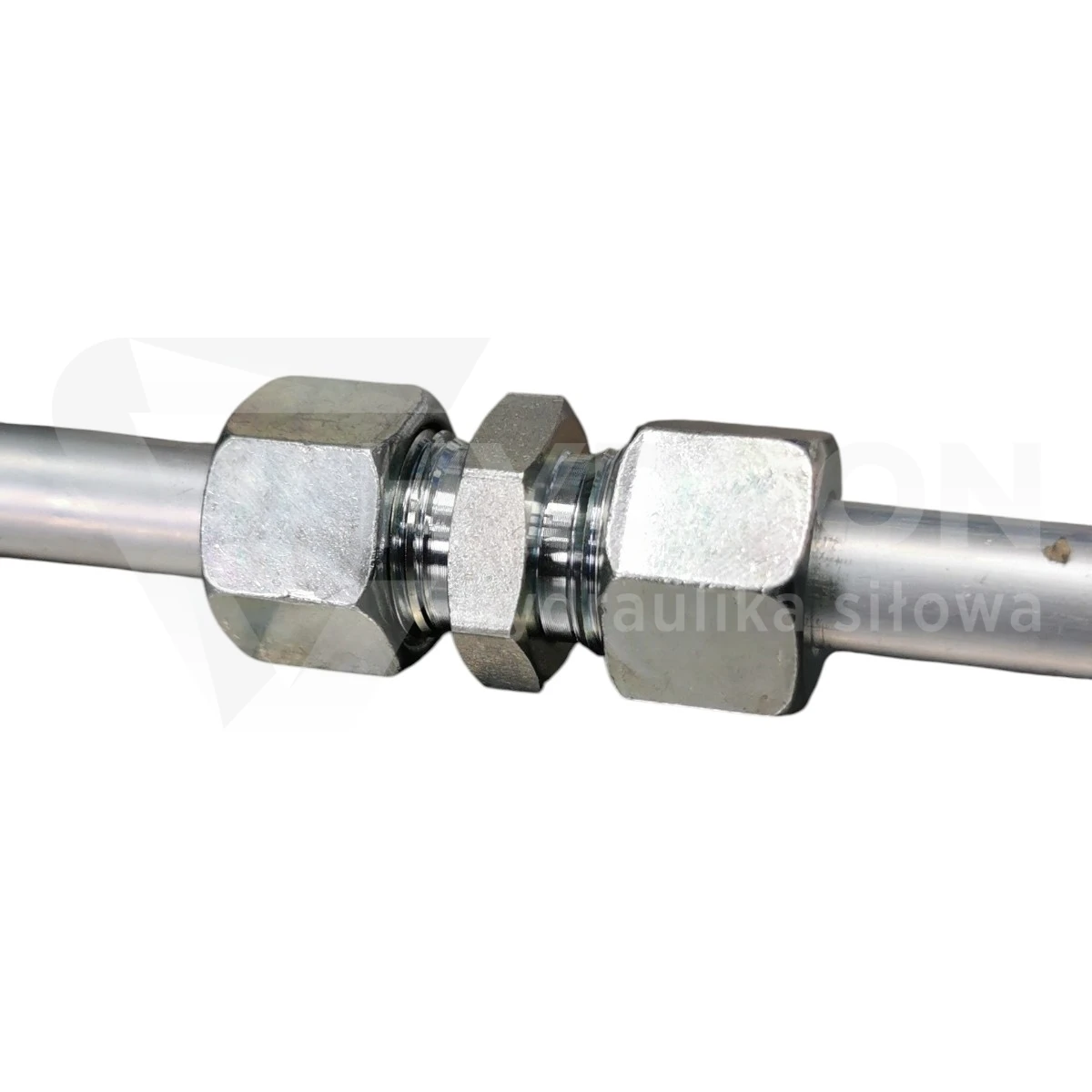

Taki układ pozwala wykonać proste, osiowe połączenie dwóch odcinków instalacji wykonanych w tym samym standardzie.

Co dokładnie oznacza 8L?

Symbol 8L jest równie ważny jak sam rozmiar gwintu. Liczba 8 oznacza rurę o średnicy zewnętrznej 8 mm, natomiast litera L wskazuje lekką serię połączeń rurowych.

Przy doborze należy więc sprawdzić jednocześnie:

rurę 8 mm,
serię lekką L,
gwint M14x1,5,
stożek 24°.

Dlaczego sam M14x1,5 może prowadzić do pomyłki?

Gwint M14x1,5 nie występuje wyłącznie w konfiguracji 8L. Ten sam rozmiar można spotkać także w ciężkiej serii 6S.

M14x1,5 8L - rura 8 mm, seria lekka L,
M14x1,5 6S - rura 6 mm, seria ciężka S.

Oba elementy mogą mieć taki sam gwint, ale nie są przeznaczone do tej samej średnicy rury. To jeden z najczęstszych błędów podczas identyfikacji złączek metrycznych.

Jak sprawdzić gwint M14x1,5 suwmiarką?

Gwint ma średnicę nominalną 14 mm, ale rzeczywisty pomiar po wierzchołkach gwintu zewnętrznego będzie zwykle nieco mniejszy. Orientacyjnie można spodziewać się wartości około 13,6-13,9 mm.

Następnie należy sprawdzić skok, który dla tego produktu wynosi 1,5 mm. Dopiero połączenie pomiaru gwintu z pomiarem rury 8 mm pozwala prawidłowo rozpoznać konfigurację 8L.

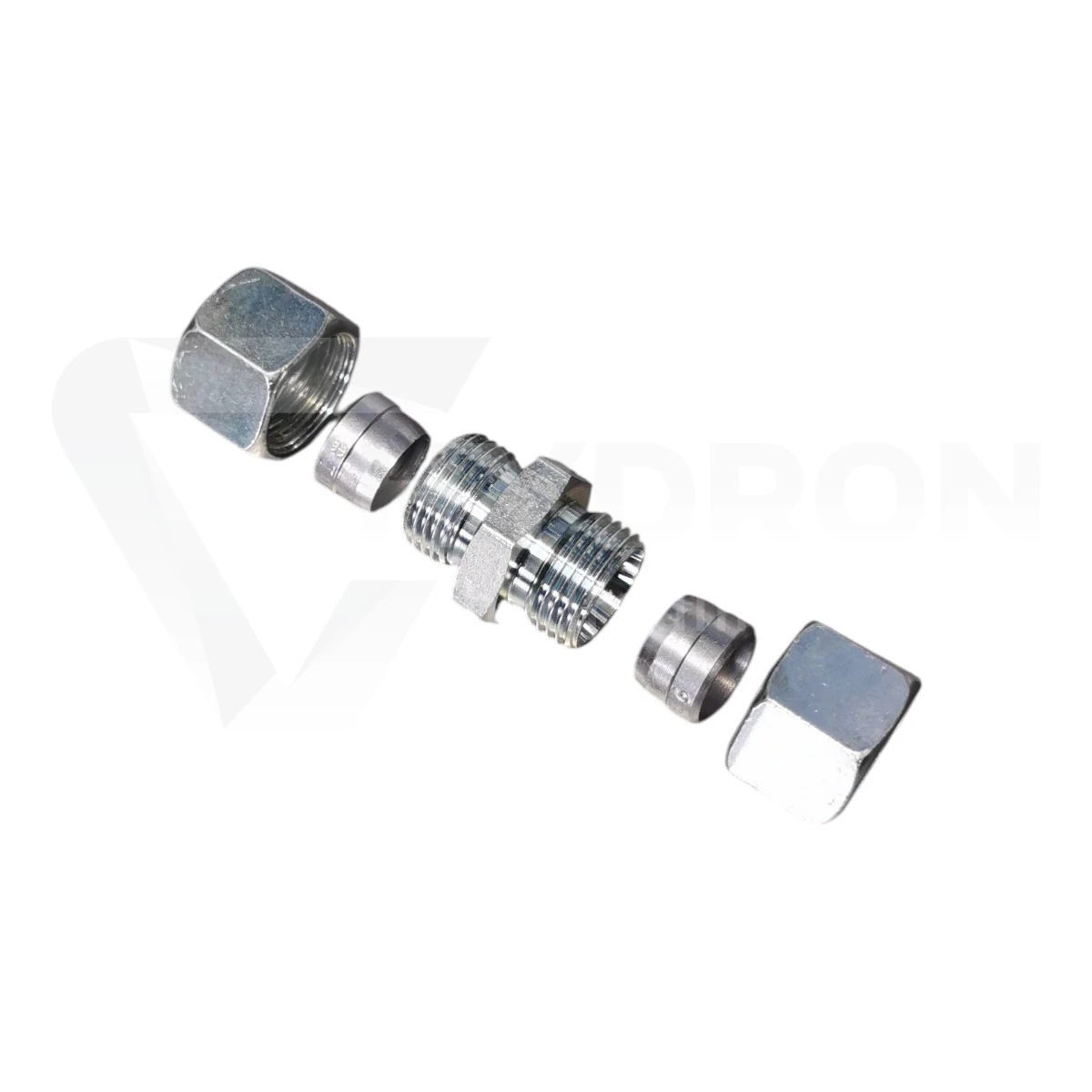

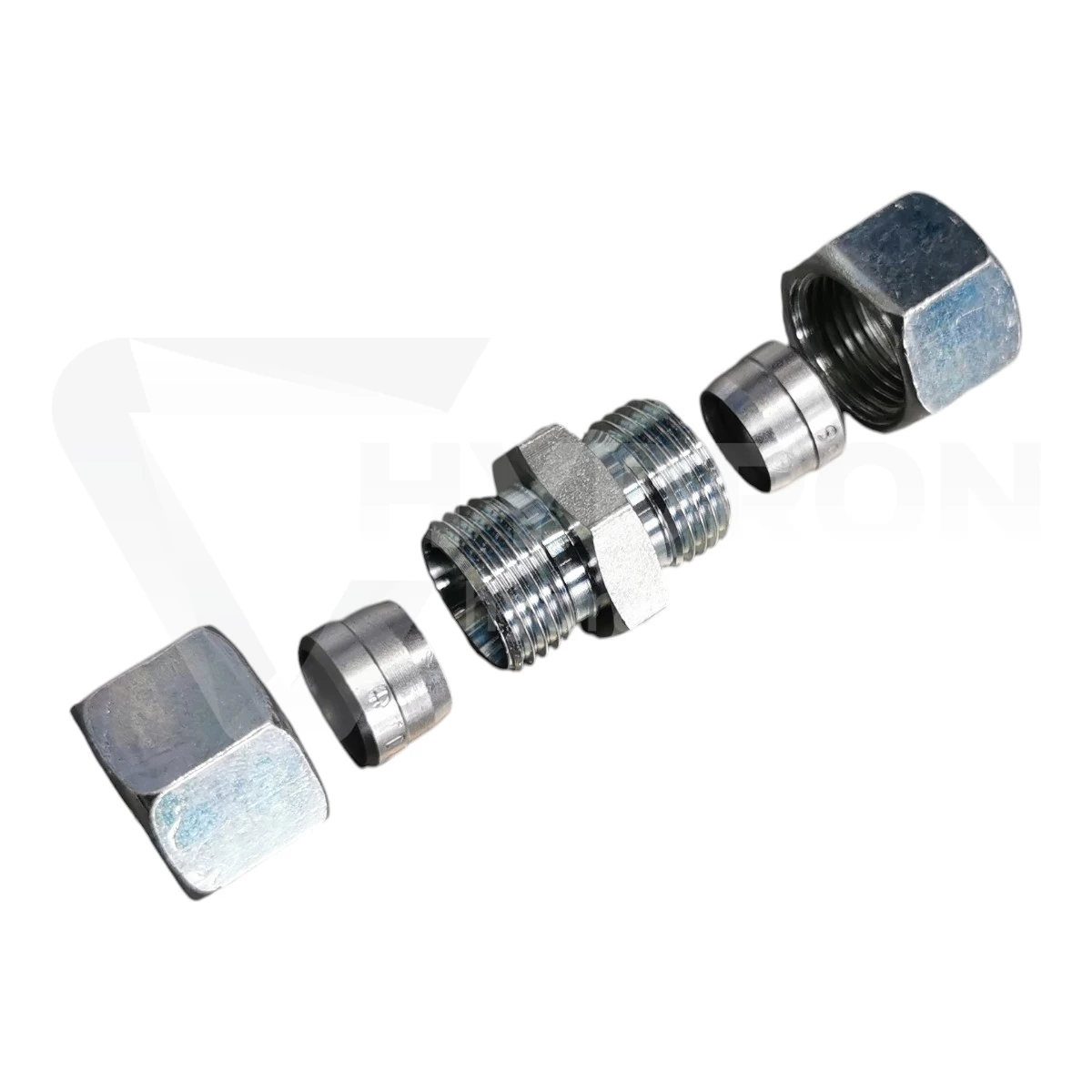

Wersja kompletna - praktyczna przy nowym montażu

Oznaczenie kpl informuje, że produkt występuje jako komplet, a nie sam korpus złączki. To istotne przy wykonywaniu nowego połączenia, ponieważ ogranicza konieczność osobnego dobierania podstawowych elementów zaciskowych.

W praktyce wersja kompletna jest wygodna szczególnie podczas:

budowy nowych przewodów rurowych,
modernizacji maszyny,
wymiany zużytego połączenia,
serwisu instalacji hydraulicznej,
montażu nowych podzespołów.

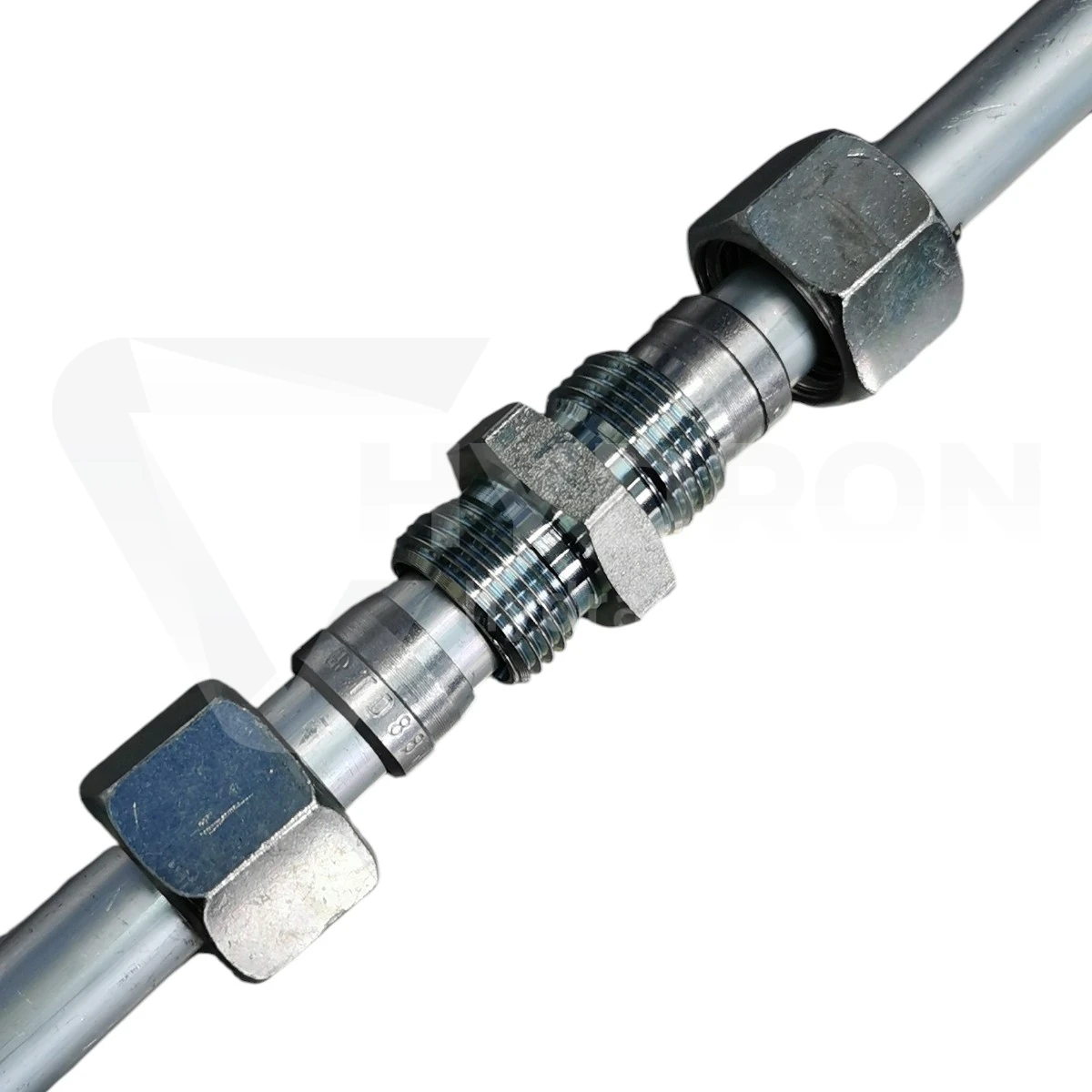

Jak działa połączenie ze stożkiem 24°?

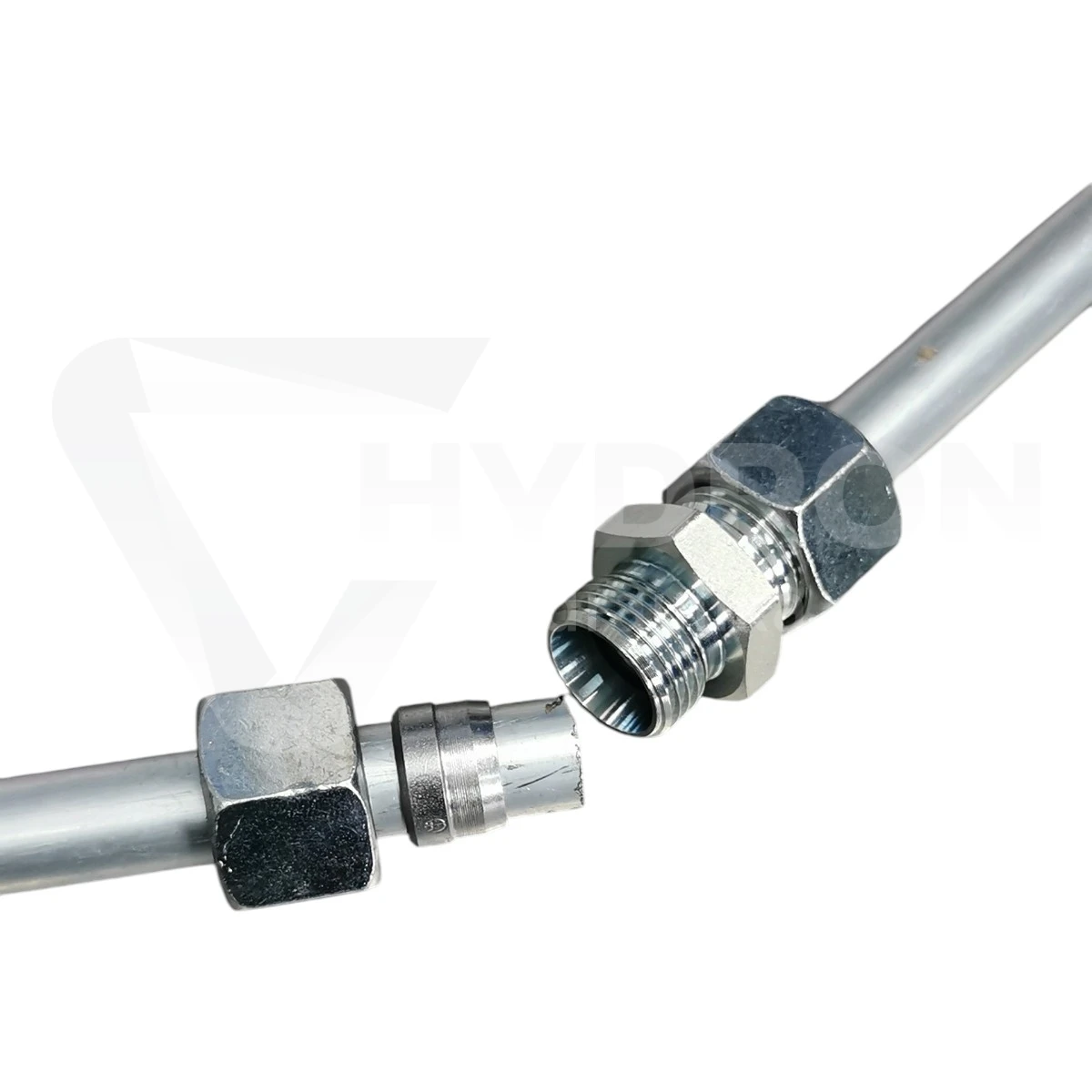

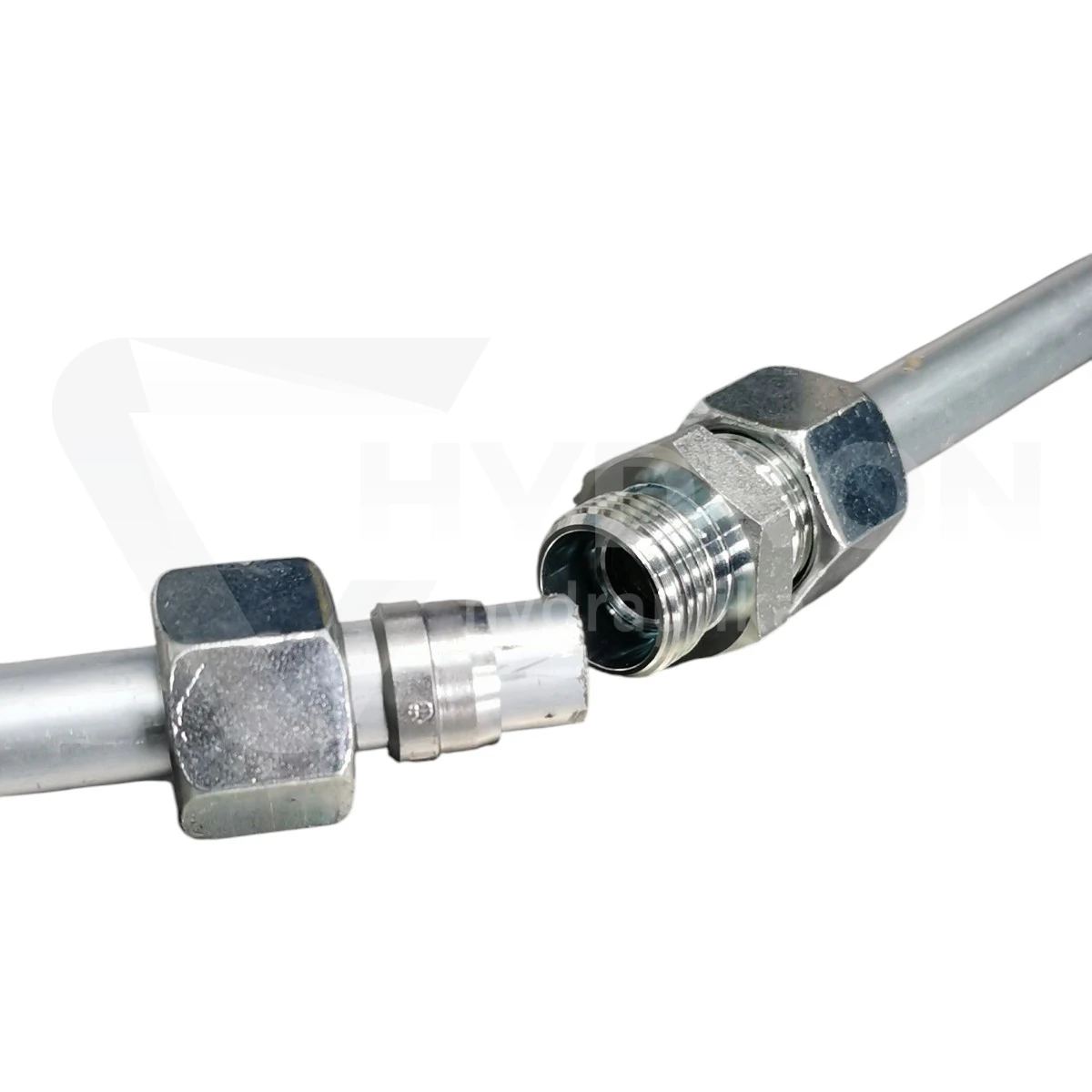

W metrycznych systemach rurowych tego typu szczelność uzyskuje się dzięki współpracy korpusu, pierścienia zacinającego, nakrętki i odpowiednio przygotowanej rury.

Podczas skręcania pierścień zacina się na powierzchni rury i zostaje dociśnięty do stożka 24°. Gwint M14x1,5 służy przede wszystkim do wytworzenia odpowiedniej siły docisku.

Gwintu nie należy uszczelniać jak BSP

M14x1,5 w tej złączce nie działa jak typowy gwint rurowy BSP czy NPT. Nie powinien być więc traktowany jako powierzchnia uszczelniana taśmą PTFE.

Jeżeli połączenie jest nieszczelne, przyczyny należy szukać przede wszystkim w stanie rury, pierścienia, stożka lub w nieprawidłowym doborze serii.

Dlaczego warto wybrać wykonanie nierdzewne?

Stal nierdzewna jest szczególnie przydatna w instalacjach, w których połączenia są narażone na wilgoć, częste mycie lub kontakt z warunkami atmosferycznymi.

Wersja nierdzewna dobrze sprawdza się również wtedy, gdy pozostałe elementy układu wykonane są z rur i armatury nierdzewnej i ważne jest zachowanie spójności materiałowej.

Gdzie stosuje się M14x1,5 8L?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
maszyny leśne,
instalacje rurowe ze stali nierdzewnej,
układy narażone na wilgoć i korozję.

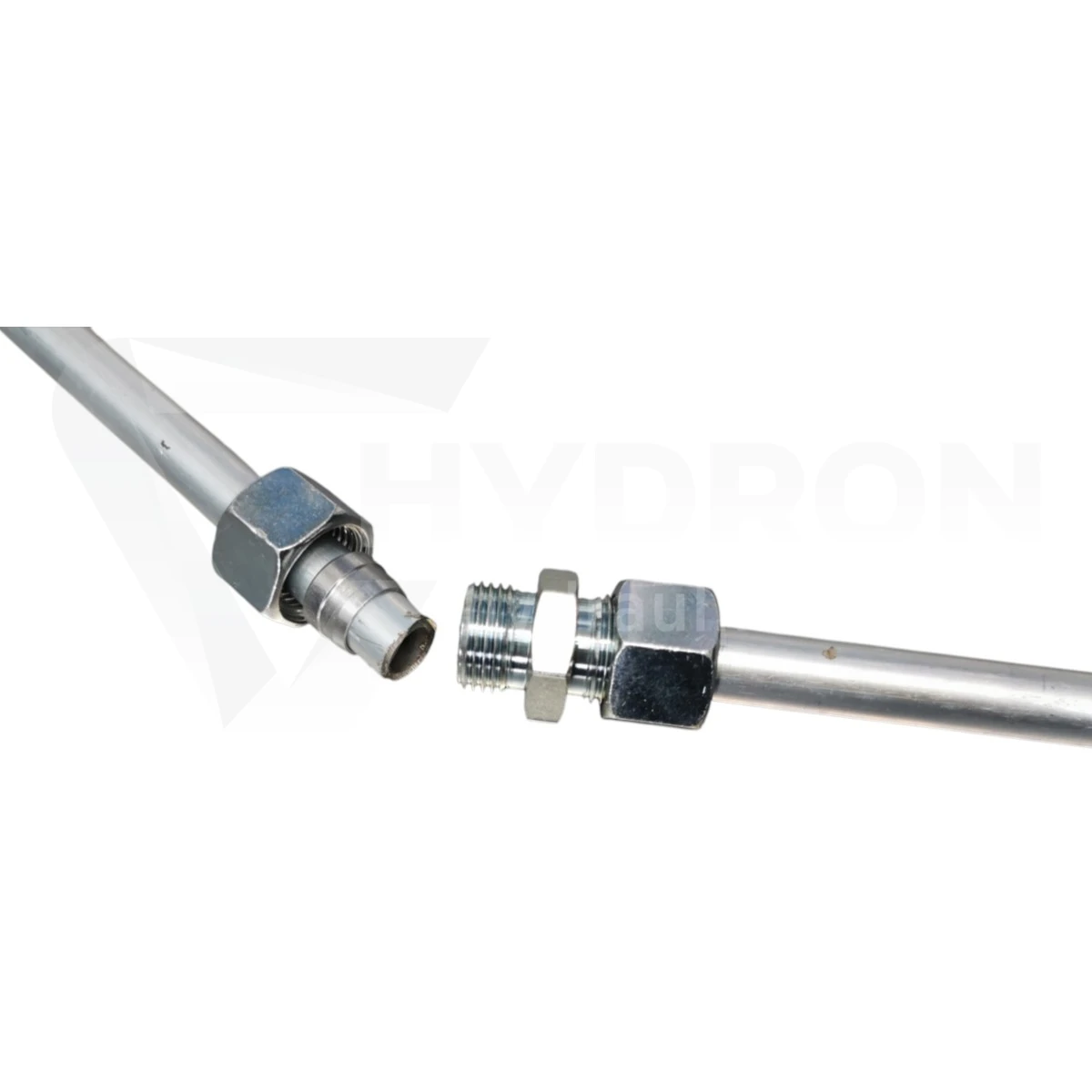

Na co zwrócić uwagę przed montażem?

Przy wykonywaniu połączenia warto sprawdzić jakość przygotowania końca rury. Powinna być równo ucięta, pozbawiona zadziorów i odpowiednio osadzona w korpusie.

Ważne jest także użycie elementów przeznaczonych dokładnie do 8L. Nie należy mieszać pierścieni i nakrętek z konfiguracją 6S tylko dlatego, że występuje tam również gwint M14x1,5.

Najczęstszy błąd przy doborze

Najczęstsza pomyłka polega na zmierzeniu gwintu M14x1,5 i zamówieniu złączki bez sprawdzenia średnicy rury.

Jeżeli rura ma:

8 mm - właściwa konfiguracja to 8L,
6 mm - należy sprawdzić konfigurację 6S.

To niewielka różnica wymiarowa, ale technicznie oznacza zupełnie inne połączenie.

Kiedy wybrać złączkę równą zamiast redukcji?

Ten wariant należy zastosować wtedy, gdy oba odcinki instalacji pracują w rozmiarze 8L. Jeśli po jednej stronie występuje inna średnica rury lub inna seria, potrzebna będzie odpowiednio dobrana złączka redukcyjna.
