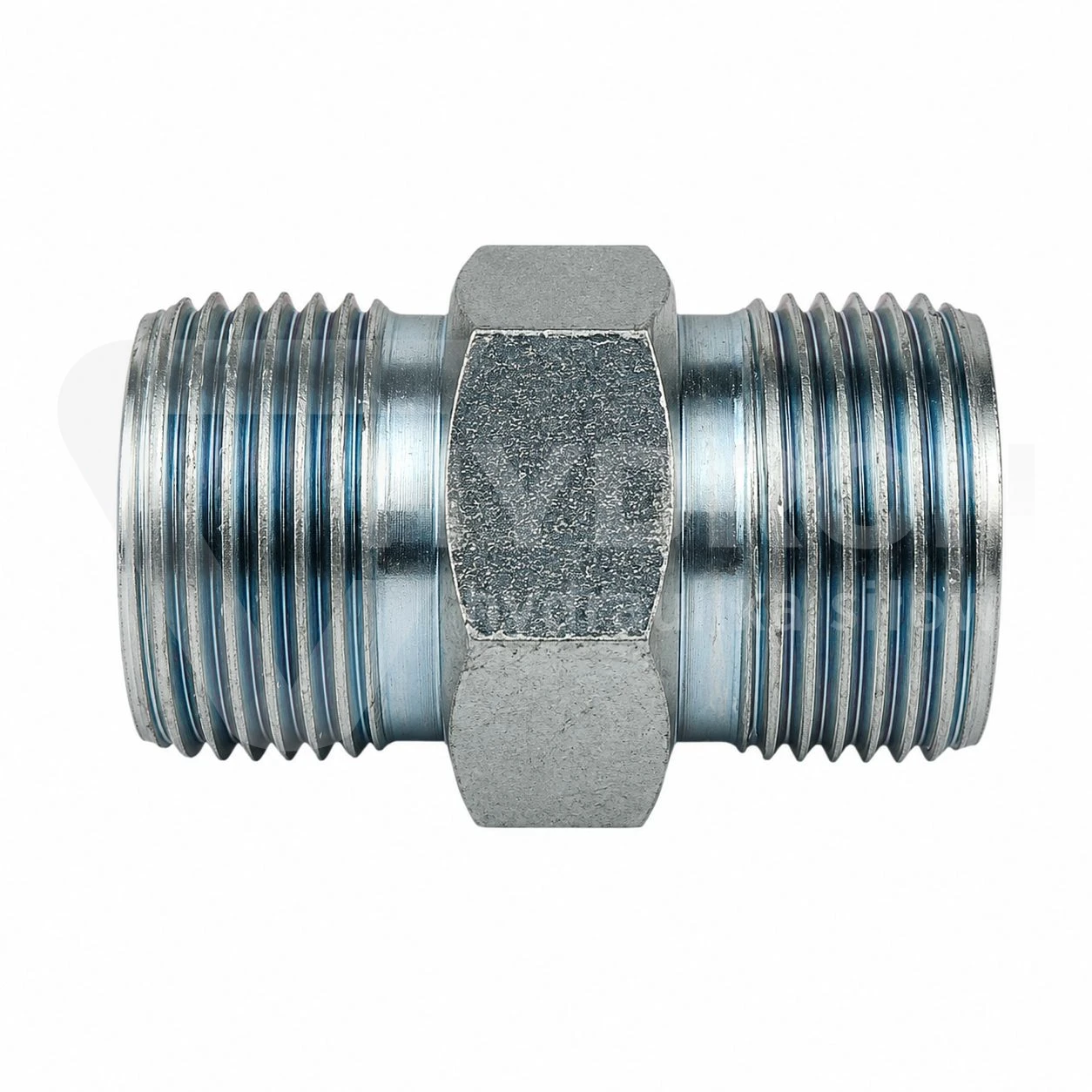

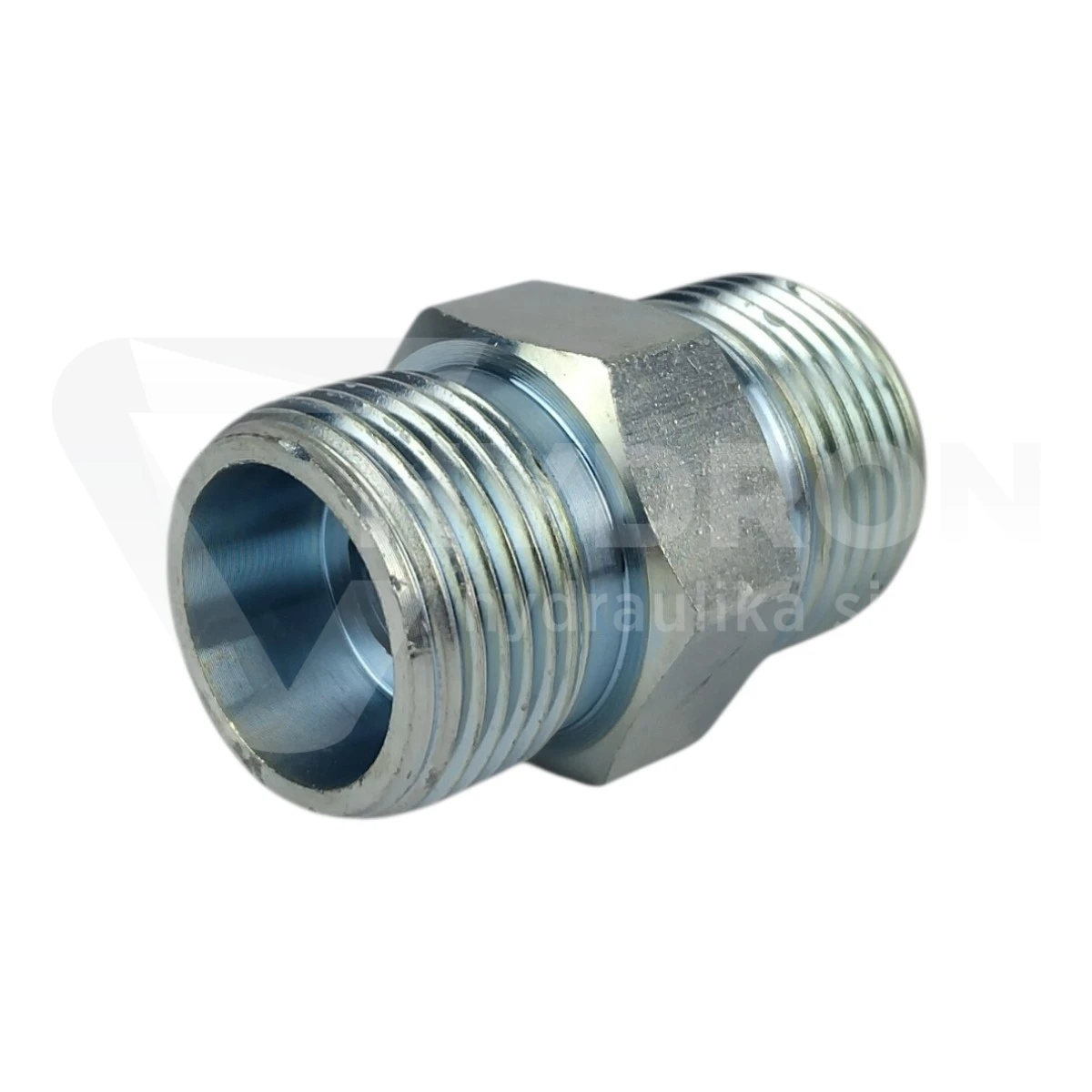

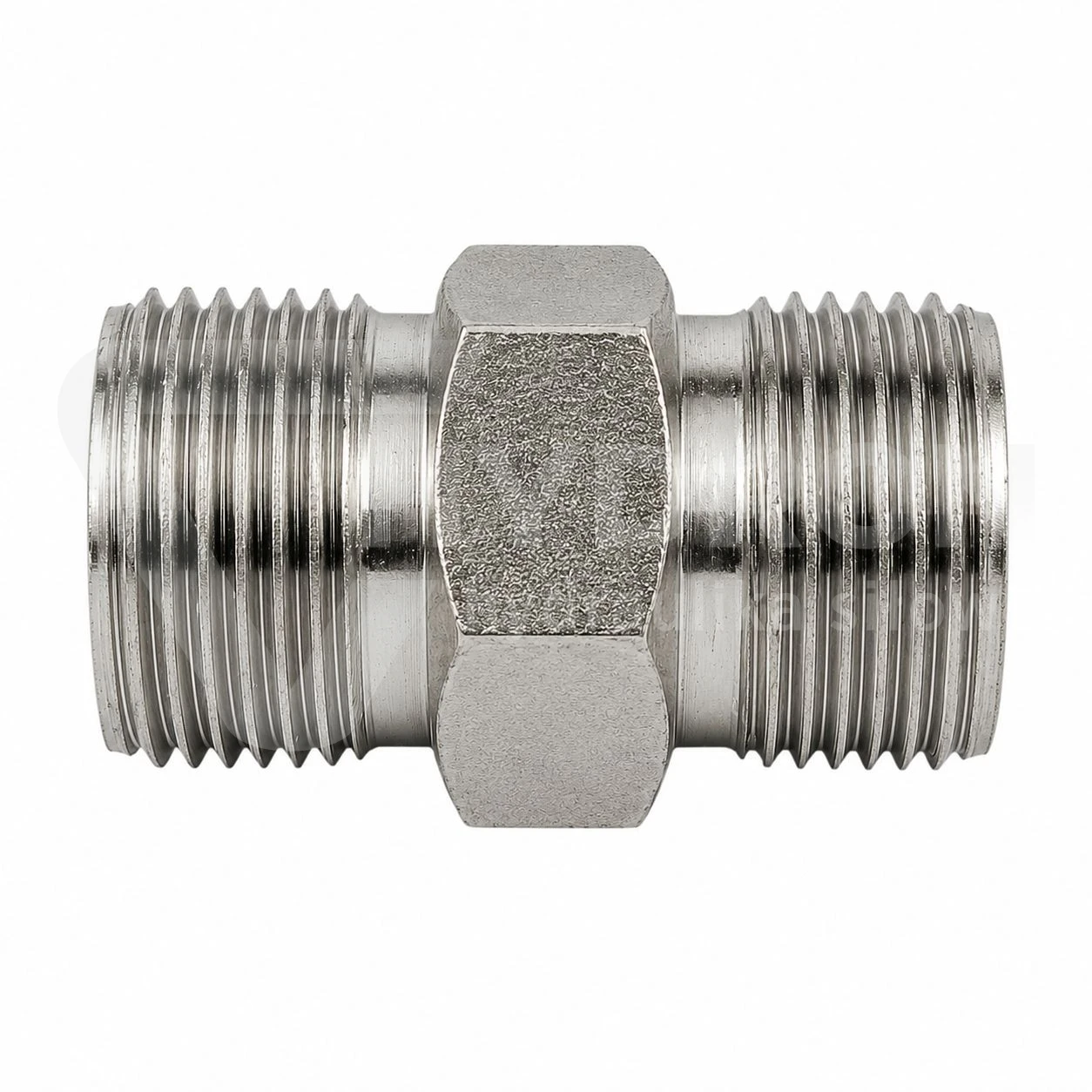

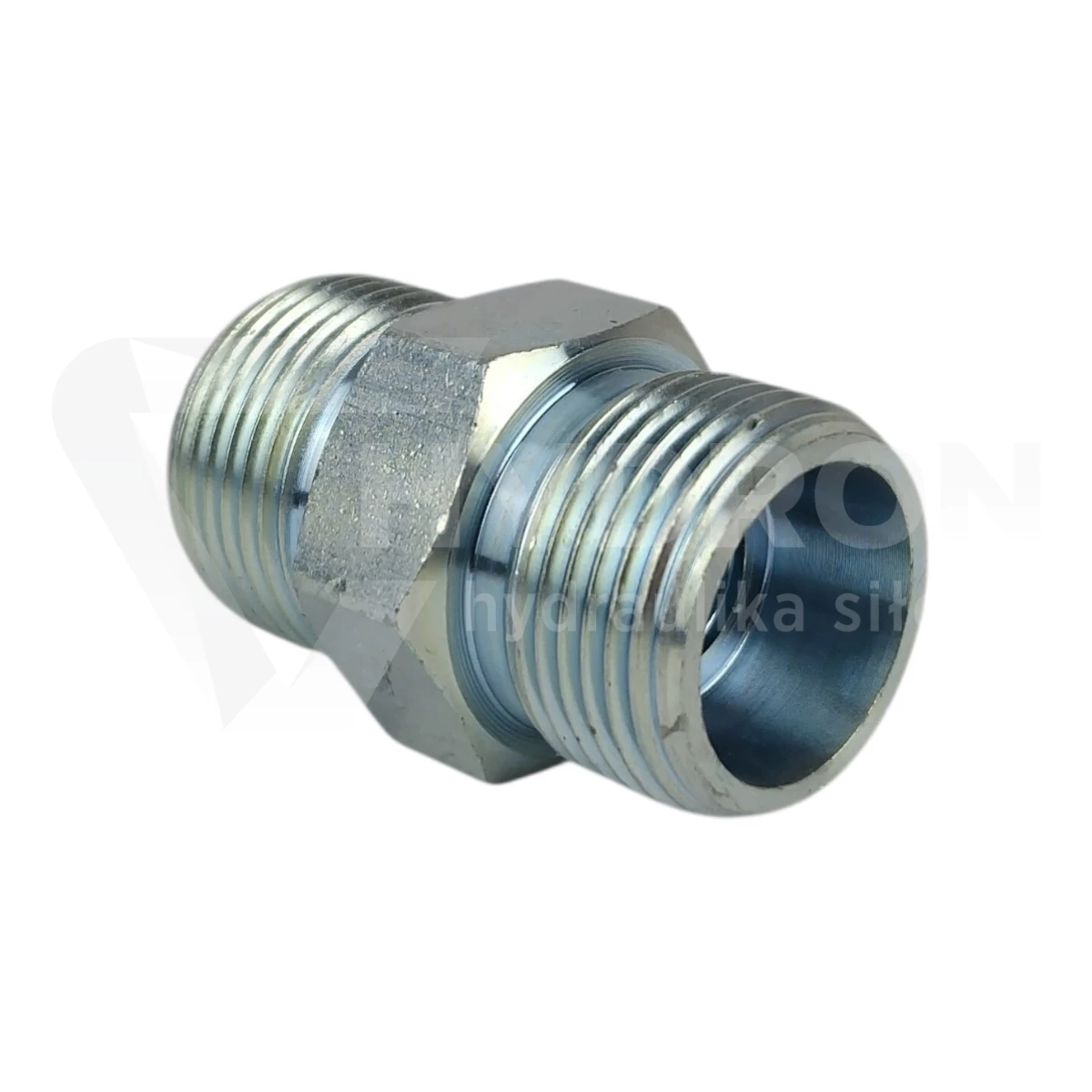

Złączka prosta BB M14X1,5/M18x1,5 6S/10S

Przejdź do sekcji Opinie

22,77 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME1006S.1

Opis

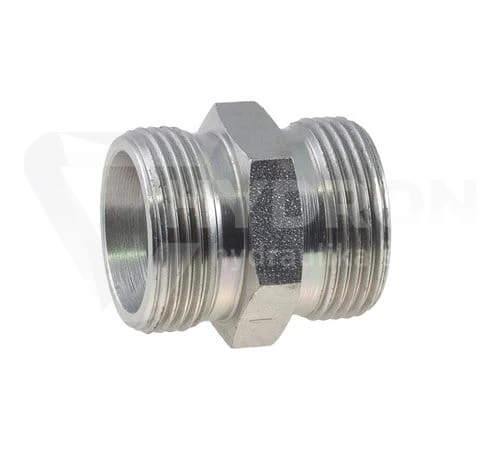

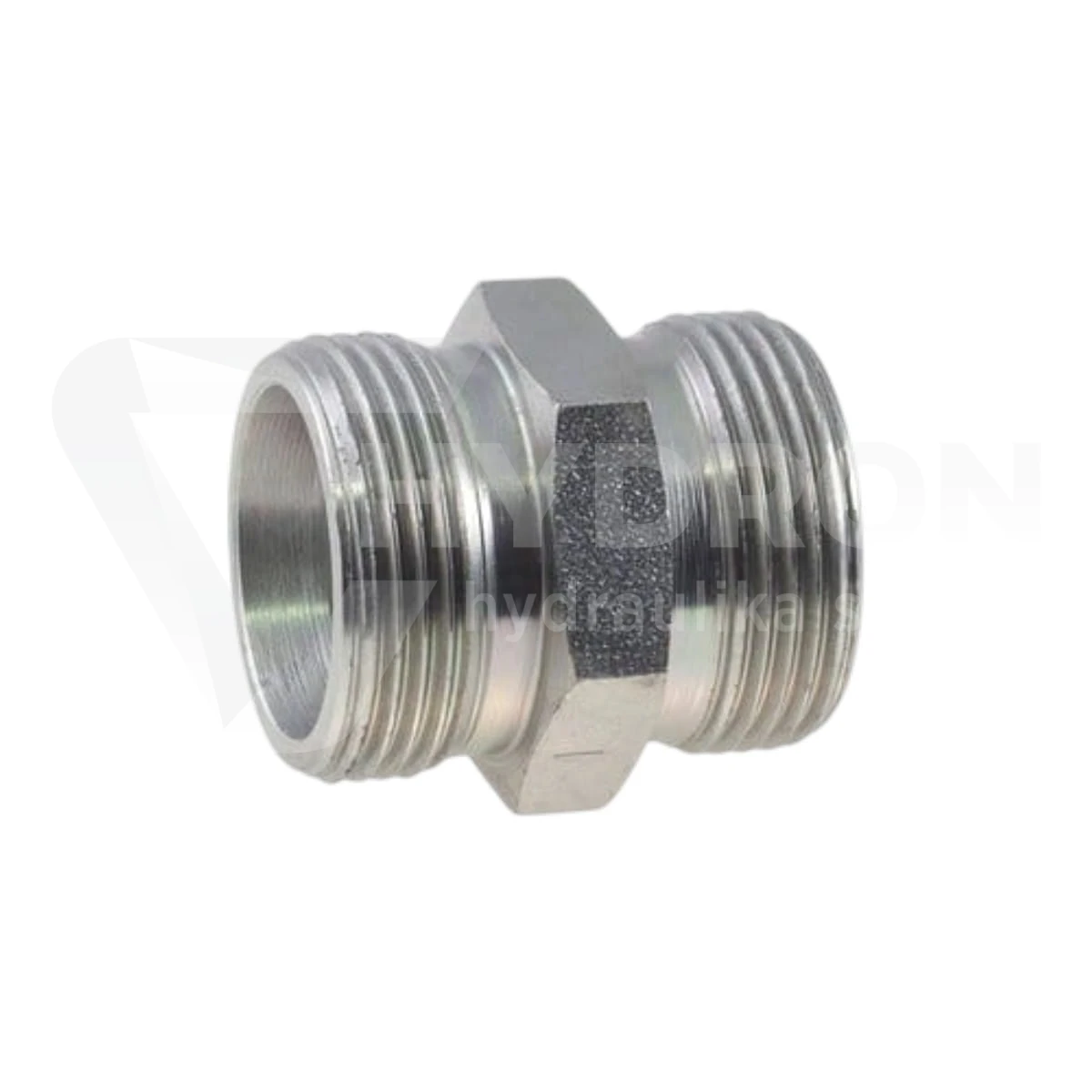

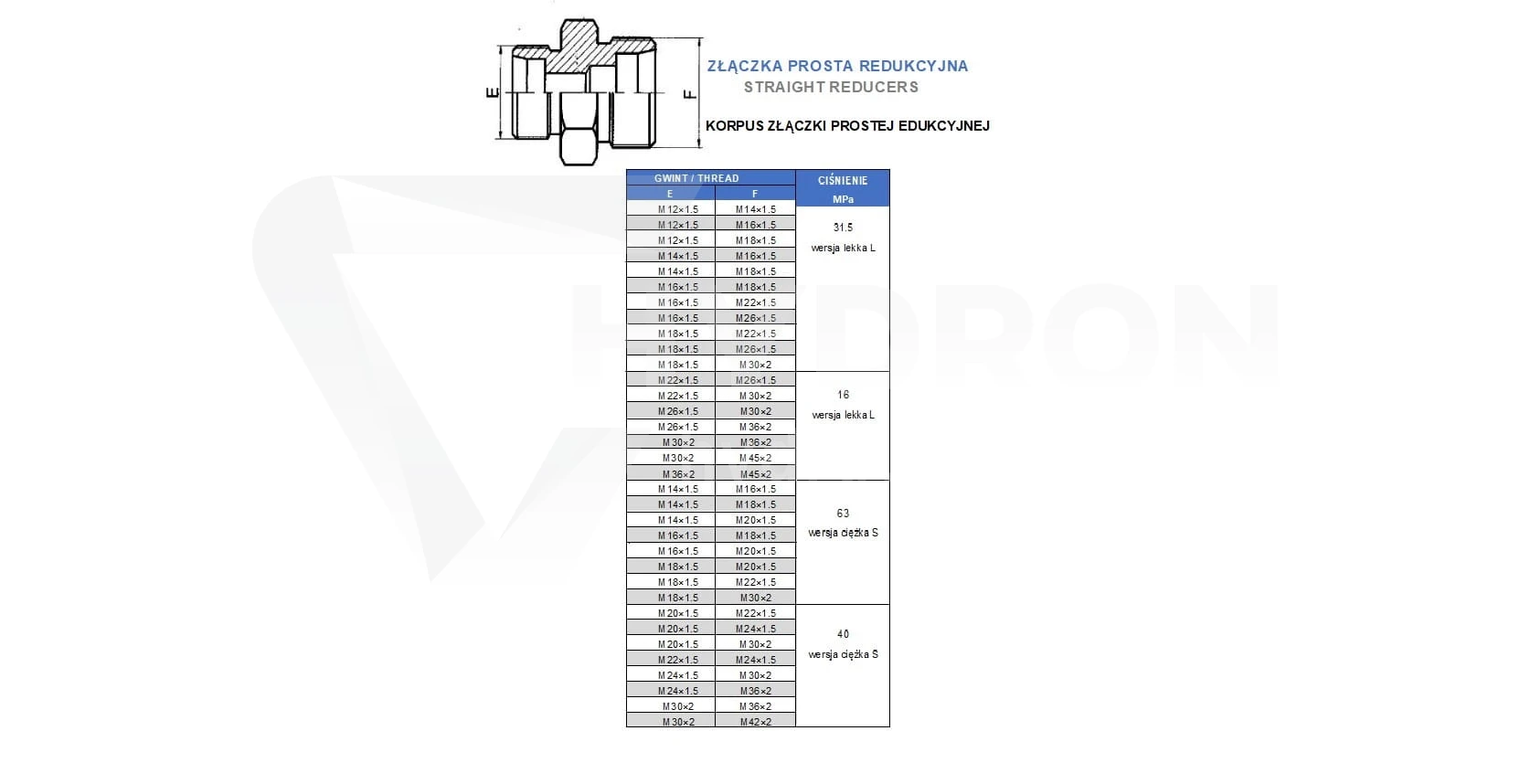

Złączka prosta BB M14x1,5 / M18x1,5 6S / 10S 630 bar

Złączka prosta BB M14x1,5 / M18x1,5 6S / 10S to metryczny korpus redukcyjny przeznaczony do wykonania prostego przejścia pomiędzy dwoma rozmiarami ciężkiej serii S. Po stronie 6S znajduje się gwint zewnętrzny M14x1,5 dla rurki 6 mm, natomiast po stronie 10S gwint zewnętrzny M18x1,5 dla rurki 10 mm. Złączka pracuje w systemie DIN 2353 ze stożkiem 24° i jest przeznaczona do wysokociśnieniowych instalacji hydraulicznych.

Parametry techniczne

typ produktu: złączka prosta BB redukcyjna,
typ katalogowy: XGR 10/06 S,
gwint 1: M14x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
rozmiar po stronie M14x1,5: 6S,
rozmiar po stronie M18x1,5: 10S,
średnica rurki po stronie 6S: 6 mm,
średnica rurki po stronie 10S: 10 mm,
średnica zewnętrzna gwintu M14x1,5: około 13,6-13,9 mm,
średnica wewnętrzna gwintu M14x1,5: około 12,2-12,6 mm,
średnica zewnętrzna gwintu M18x1,5: około 17,6-17,9 mm,
średnica wewnętrzna gwintu M18x1,5: około 16,2-16,6 mm,
seria: ciężka S,
kąt stożka: 24°,
ciśnienie pracy: 630 bar,
system połączenia: pierścień zacinający,
norma: DIN 2353 / ISO 8434-1,
przeznaczenie: redukcja pomiędzy rurką 6 mm i 10 mm w serii S.

Co oznacza BB?

Oznaczenie BB wskazuje złączkę prostą posiadającą dwa gwinty zewnętrzne. W tym przypadku są to dwa różne rozmiary: M14x1,5 oraz M18x1,5.

Złączka pełni więc funkcję redukcyjną. Oba przyłącza znajdują się w jednej osi, ale współpracują z różnymi średnicami rur.

Co oznacza XGR 10/06 S?

XGR jest oznaczeniem katalogowym stosowanym dla prostych korpusów złączy redukcyjnych. Nie należy traktować go jako uniwersalnego skrótu rozwijanego zawsze w identyczny sposób, ponieważ producenci stosują różne oznaczenia własne.

W praktyce zapis XGR 10/06 S można odczytać następująco:

XGR - prosty korpus redukcyjny,
10 - rurka o średnicy zewnętrznej 10 mm,
06 - rurka o średnicy zewnętrznej 6 mm,
S - ciężka seria połączeń.

Oznaczenie katalogowe ułatwia identyfikację części, ale podczas doboru zawsze należy porównać także gwinty, średnice rur i serię połączenia.

Co oznacza 6S / 10S?

Symbole 6S i 10S określają dwa rozmiary połączenia w ciężkiej serii S.

6S - rurka o średnicy zewnętrznej 6 mm,
10S - rurka o średnicy zewnętrznej 10 mm,
S - seria ciężka przeznaczona do pracy przy wysokim ciśnieniu.

Pełną konfigurację złączki można więc zapisać jako M14x1,5 6S → M18x1,5 10S.

M14x1,5 po stronie 6S

Po mniejszej stronie korpusu znajduje się gwint zewnętrzny M14x1,5. W ciężkiej serii S odpowiada on połączeniu przeznaczonemu dla rurki o średnicy zewnętrznej 6 mm.

Przy pomiarze suwmiarką średnica gwintu zewnętrznego powinna wynosić około 13,6-13,9 mm. Skok gwintu wynosi 1,5 mm.

M18x1,5 po stronie 10S

Większa strona redukcji posiada gwint zewnętrzny M18x1,5. W ciężkiej serii S jest to rozmiar odpowiadający rurce o średnicy zewnętrznej 10 mm.

Średnica zewnętrzna gwintu M18x1,5 mierzona suwmiarką wynosi zwykle około 17,6-17,9 mm, a jego skok to 1,5 mm.

Redukcja z rurki 6 mm na 10 mm

Złączka umożliwia bezpośrednie połączenie dwóch odcinków instalacji o różnych średnicach. Jedna strona współpracuje z rurką 6 mm, a druga z rurką 10 mm.

Takie rozwiązanie pozwala wykonać zmianę średnicy w jednym korpusie, bez konieczności stosowania kilku kolejnych przejściówek. Mniejsza liczba połączeń upraszcza montaż i ogranicza liczbę potencjalnych miejsc nieszczelności.

Ciężka seria S

Litera S oznacza ciężką serię połączeń rurowych DIN 2353. Seria ta jest stosowana w układach hydraulicznych, w których wymagane są wysokie ciśnienia pracy i duża odporność mechaniczna połączeń.

Przy doborze nie należy mieszać elementów serii S z lekką serią L wyłącznie dlatego, że mogą posiadać taki sam gwint.

630 bar ciśnienia pracy

Dla konfiguracji 6S / 10S stosowane jest ciśnienie pracy do 630 bar. Dzięki temu złączka może być używana w wysokociśnieniowych układach hydrauliki siłowej.

Trzeba jednak pamiętać, że dopuszczalne ciśnienie całej instalacji zawsze określa element o najniższej wartości znamionowej. Należy więc sprawdzić również parametry rur, przewodów, zaworów, pierścieni i nakrętek.

Stożek 24° i system DIN 2353

Złączka pracuje w metrycznym systemie połączeń rurowych DIN 2353 ze stożkiem 24°. Kompletne połączenie wykonuje się przy wykorzystaniu korpusu, odpowiedniego pierścienia zacinającego oraz nakrętki.

Podczas montażu pierścień zostaje zaciśnięty na rurze i dociśnięty do powierzchni stożkowej korpusu. To geometria tych elementów odpowiada za prawidłowe wykonanie połączenia.

Gwint nie jest powierzchnią uszczelniającą

W systemie DIN 2353 gwint M14x1,5 lub M18x1,5 odpowiada przede wszystkim za docisk elementów połączenia. Szczelność nie powstaje na samym gwincie.

Z tego powodu nie należy stosować na tych gwintach taśmy PTFE ani innych środków przeznaczonych do uszczelniania gwintów rurowych BSP lub NPT.

Najczęstszy błąd: M14x1,5 może oznaczać 6S albo 8L

Sam gwint M14x1,5 nie wystarcza do prawidłowego doboru. Ten sam rozmiar gwintu może występować w różnych seriach DIN 2353.

M14x1,5 6S - rurka 6 mm, seria ciężka S,
M14x1,5 8L - rurka 8 mm, seria lekka L.

Dlatego po stronie M14x1,5 należy zawsze potwierdzić, że potrzebna jest właśnie konfiguracja 6S.

M18x1,5 również nie określa jednej serii

Podobna sytuacja występuje po stronie M18x1,5. Ten gwint może występować między innymi jako 10S lub 12L.

M18x1,5 10S - rurka 10 mm, seria ciężka S,
M18x1,5 12L - rurka 12 mm, seria lekka L.

W tym produkcie właściwa konfiguracja to M18x1,5 10S.

6S / 10S a 8L / 12L

To dobry przykład pokazujący, dlaczego złączek DIN 2353 nie powinno się dobierać tylko po średnicy gwintu.

M14x1,5 oraz M18x1,5 mogą występować również w serii lekkiej, ale wtedy współpracują z innymi średnicami rur. Złączka 6S / 10S musi być kompletowana z elementami ciężkiej serii S.

Wpływ redukcji na przepływ

Przejście z rurki 6 mm na 10 mm powoduje zmianę przekroju przepływu. Przy przepływie w stronę większej rury prędkość oleju może się zmniejszyć.

Jeżeli medium przepływa w przeciwnym kierunku, czyli z 10 mm do 6 mm, mniejszy przekrój może powodować wzrost prędkości cieczy i większe straty ciśnienia. Przy większych przepływach warto uwzględnić ten efekt już na etapie doboru instalacji.

Elementy potrzebne po stronie 6S

Do wykonania połączenia po stronie M14x1,5 należy zastosować pierścień zacinający i nakrętkę przeznaczoną dla rurki 6S.

Elementów 6S nie należy zastępować komponentami 8L, mimo że mogą posiadać ten sam rozmiar gwintu.

Elementy potrzebne po stronie 10S

Po stronie M18x1,5 potrzebne są elementy przeznaczone dla rurki 10S, czyli dla średnicy zewnętrznej 10 mm w ciężkiej serii S.

Inne elementy systemu znajdziesz w kategorii złączek hydraulicznych HYDRON.

Gdzie stosuje się złączkę M14x1,5 / M18x1,5 6S / 10S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
instalacje rurowe wysokiego ciśnienia,
modernizacje i naprawy układów DIN 2353.

Kiedy wybrać właśnie tę redukcję?

Złączka jest odpowiednia wtedy, gdy po jednej stronie instalacji znajduje się połączenie M14x1,5 6S, a po drugiej M18x1,5 10S.

Jeżeli oba odcinki mają jednakową średnicę, lepszym wyborem będzie złączka równa. Jeżeli potrzebne jest przejście na inny rozmiar, warto sprawdzić pozostałe złączki proste BB i redukcyjne.
