Złączka prosta BB M16X1,5 8S stal nierdzewna kpl

Przejdź do sekcji Opinie

42,29 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

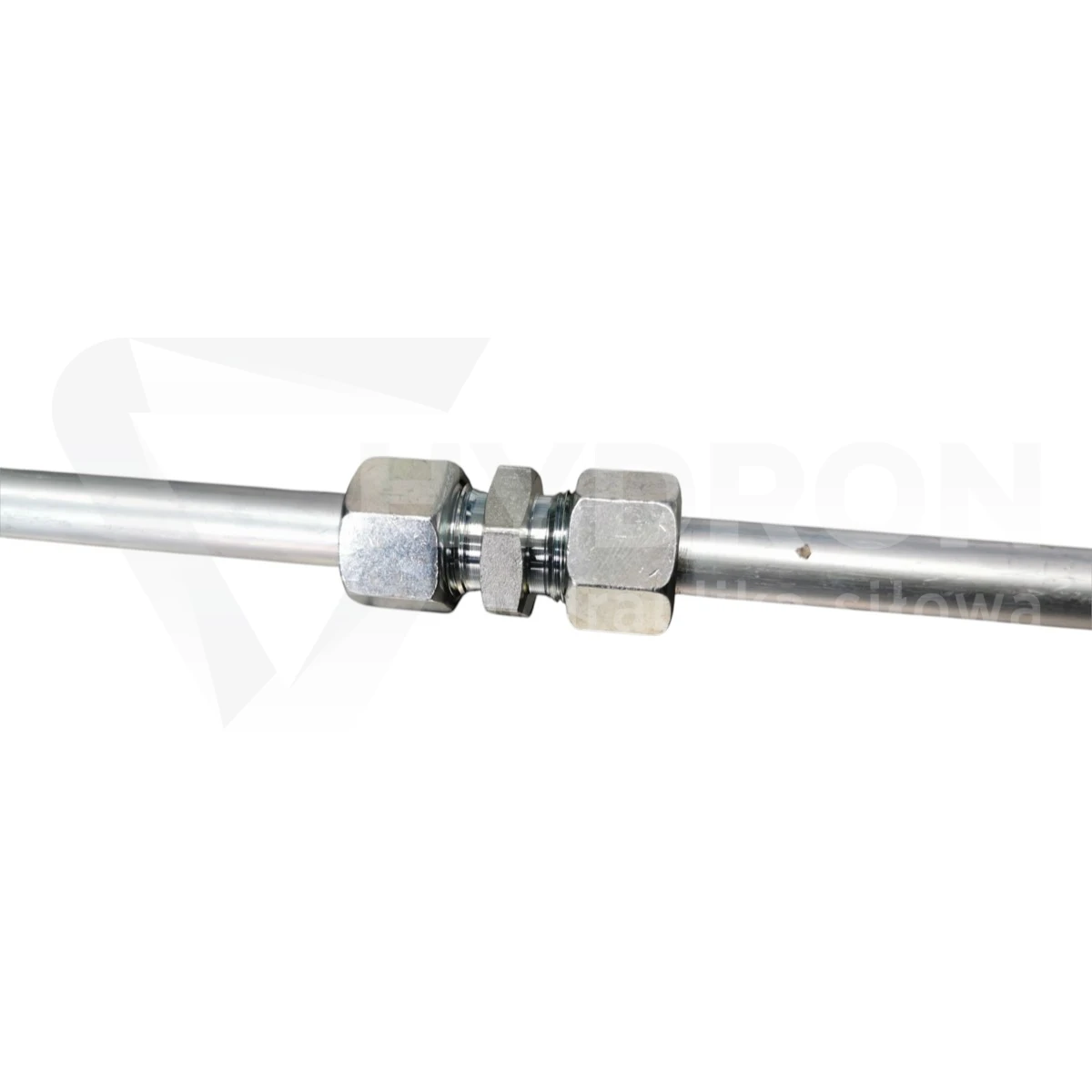

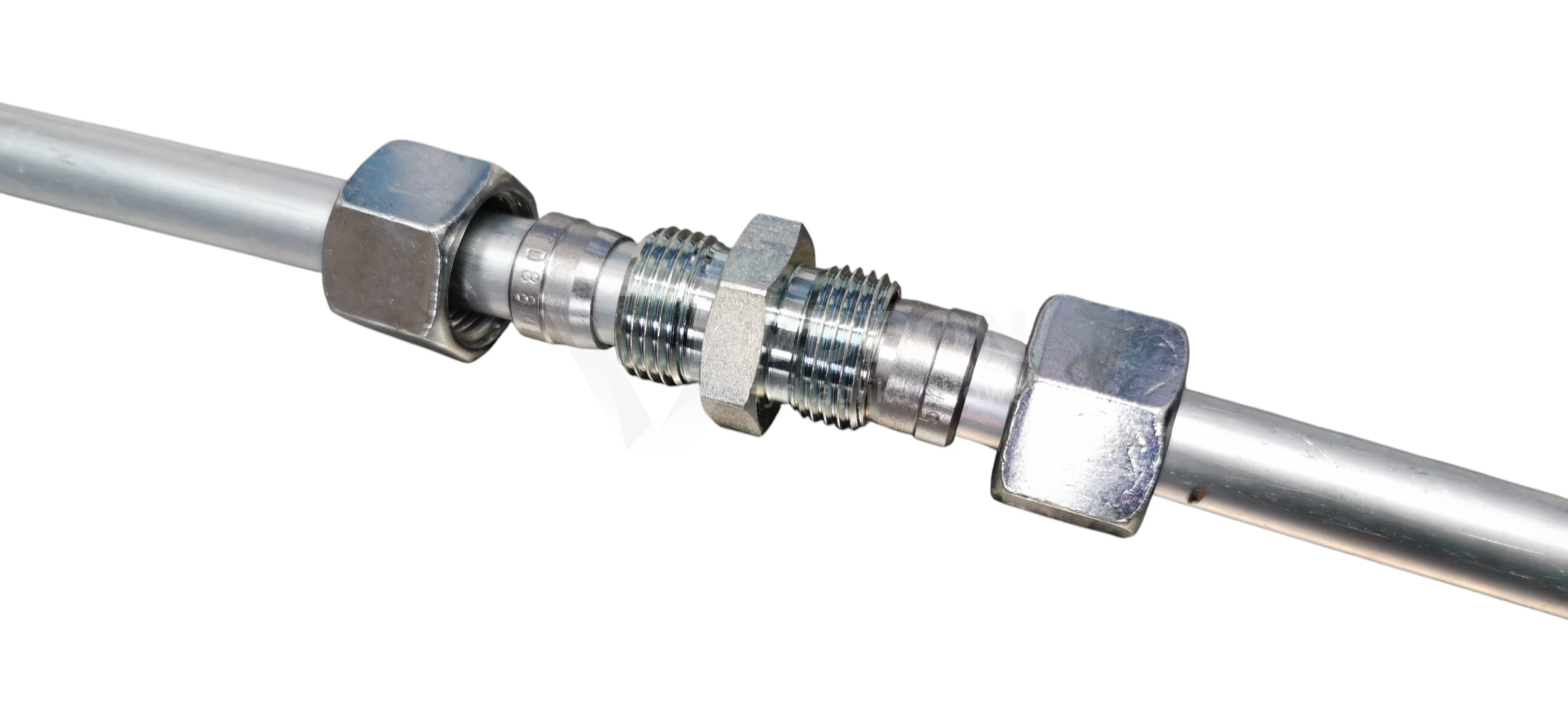

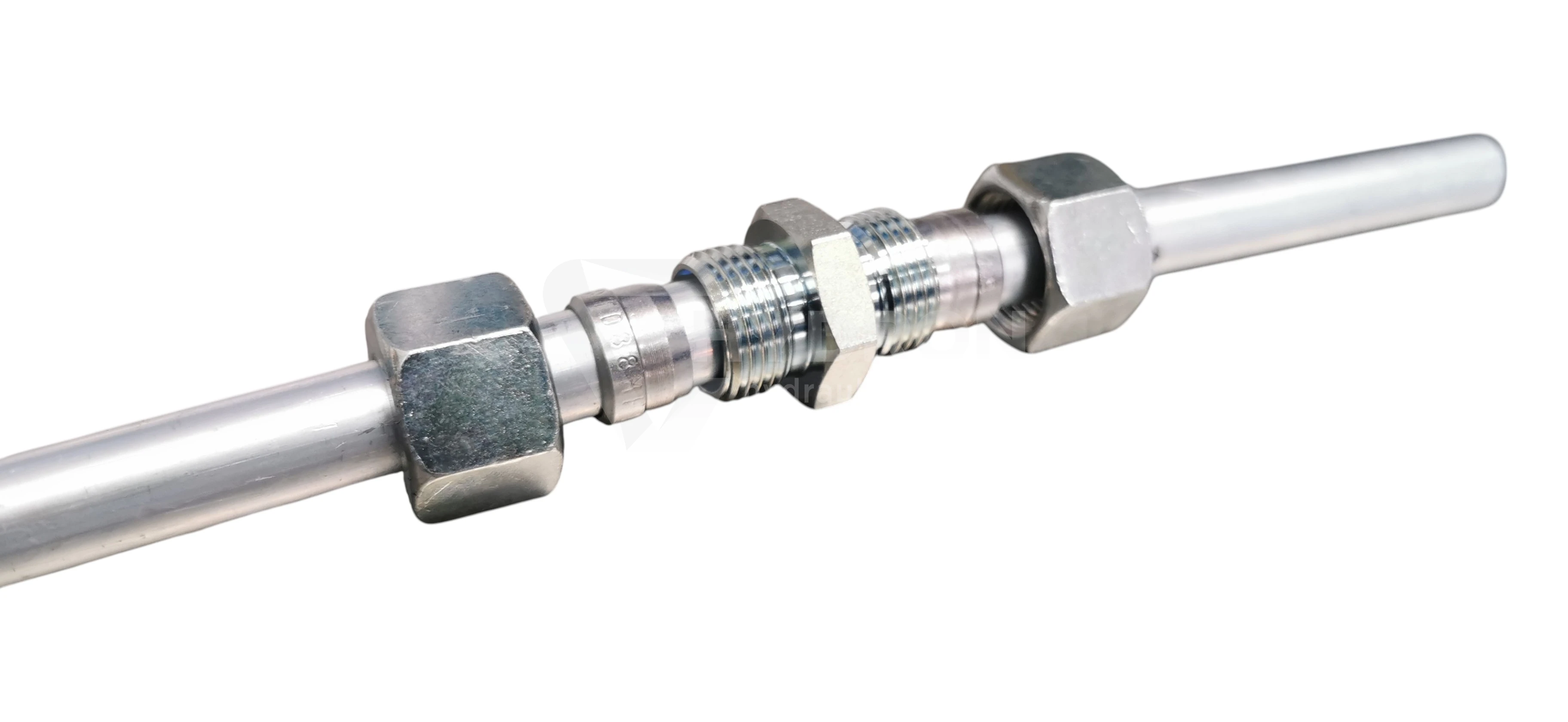

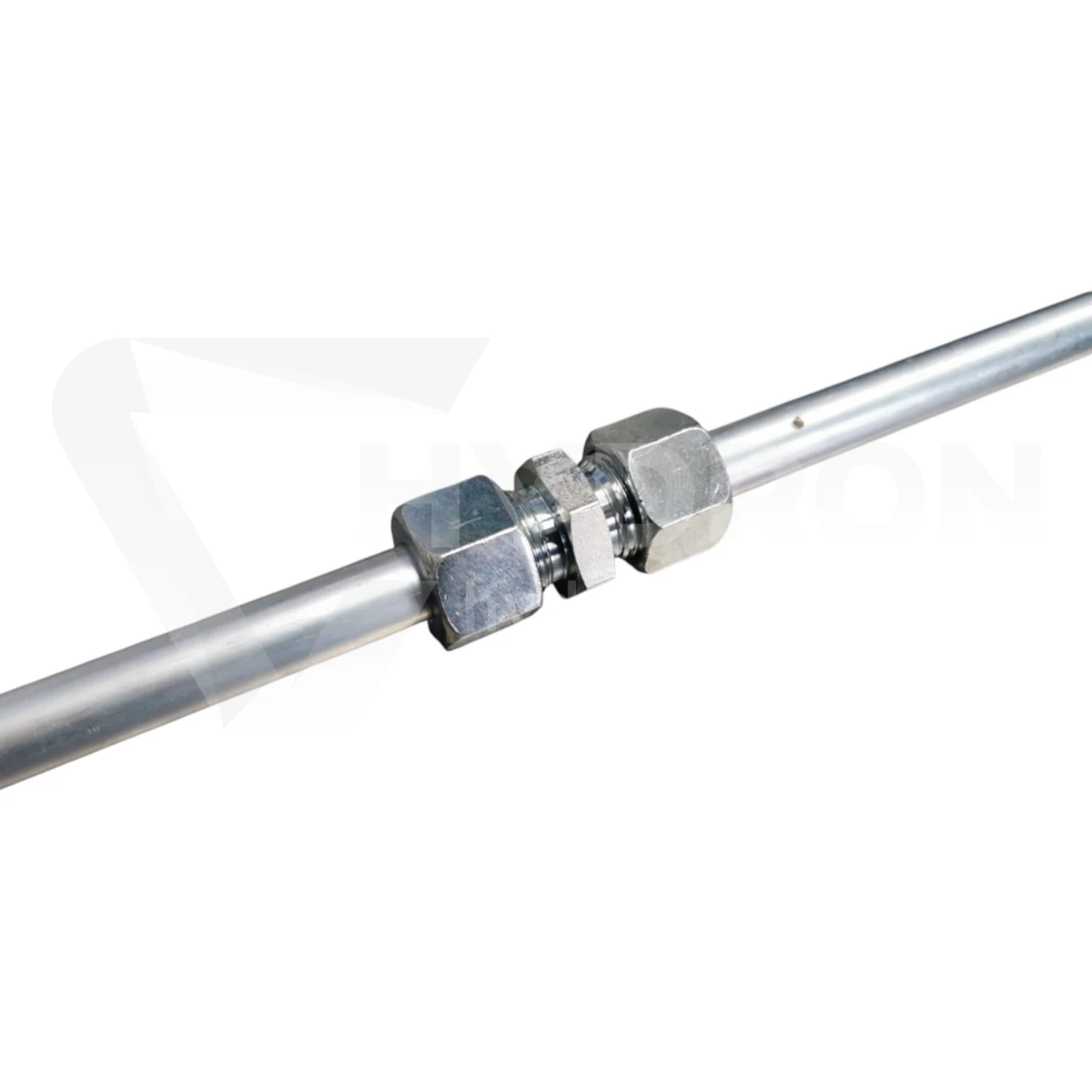

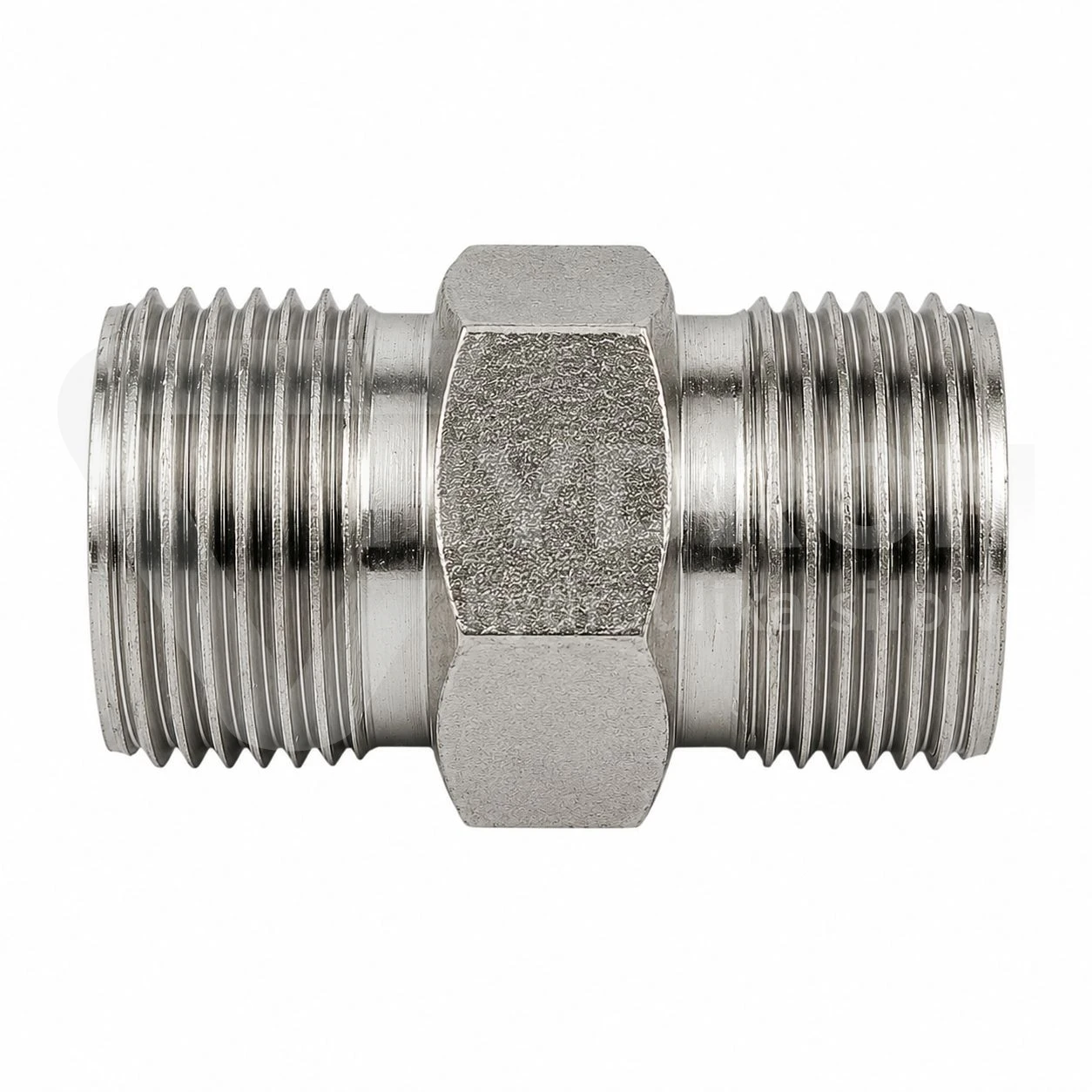

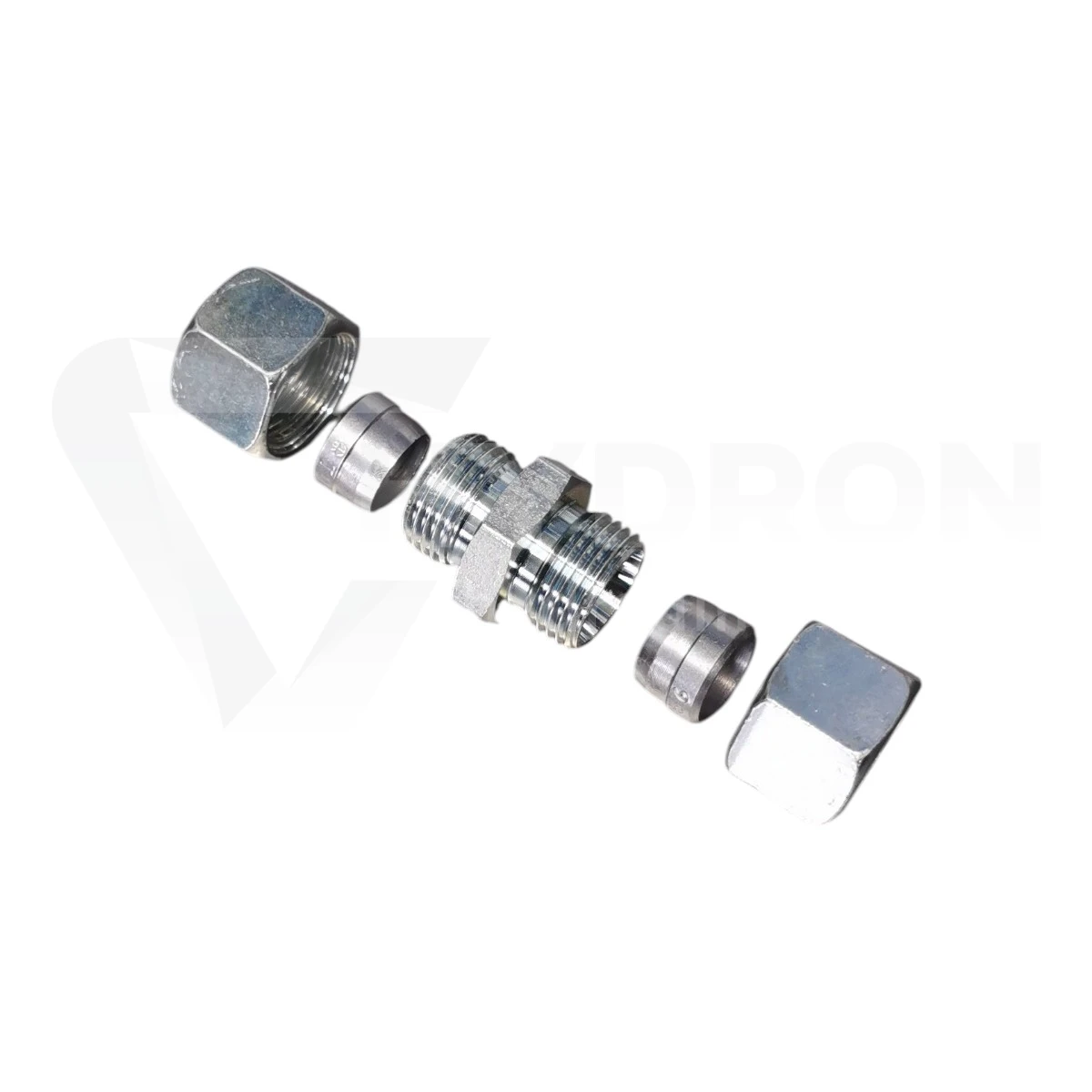

Złączka prosta BB M16x1,5 8S stal nierdzewna kompletna

Złączka prosta BB M16x1,5 8S ze stali nierdzewnej to kompletny łącznik rurowy przeznaczony do wykonywania prostych połączeń w ciężkiej serii S. Oba końce korpusu posiadają gwint zewnętrzny M16x1,5, a oznaczenie 8S wskazuje współpracę z rurą o średnicy zewnętrznej 8 mm. Wersja kompletna jest dobrym wyborem przy wykonywaniu nowego połączenia, ponieważ nie trzeba osobno kompletować podstawowych elementów zaciskowych.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M16x1,5 zewnętrzny,
rozmiar połączenia: 8S,
średnica zewnętrzna rurki: 8 mm,
seria: ciężka S,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
system połączenia: metryczne złącze rurowe na pierścień zacinający,
oznaczenie handlowe HYDRON: PN-141 M16/M16 8S KP,
przeznaczenie: proste połączenie dwóch odcinków systemu 8S.

M16x1,5 8S, co dokładnie oznacza ten zapis?

Przy złączkach metrycznych warto czytać całe oznaczenie, a nie tylko sam gwint. W tym przypadku M16x1,5 określa średnicę nominalną i skok gwintu, natomiast 8S informuje o średnicy rury oraz serii połączenia.

M16 - nominalna średnica gwintu 16 mm,
1,5 - skok gwintu 1,5 mm,
8 - rurka o średnicy zewnętrznej 8 mm,
S - ciężka seria połączeń rurowych.

Dopiero taki komplet informacji pozwala prawidłowo dobrać złączkę, nakrętki i pierścienie.

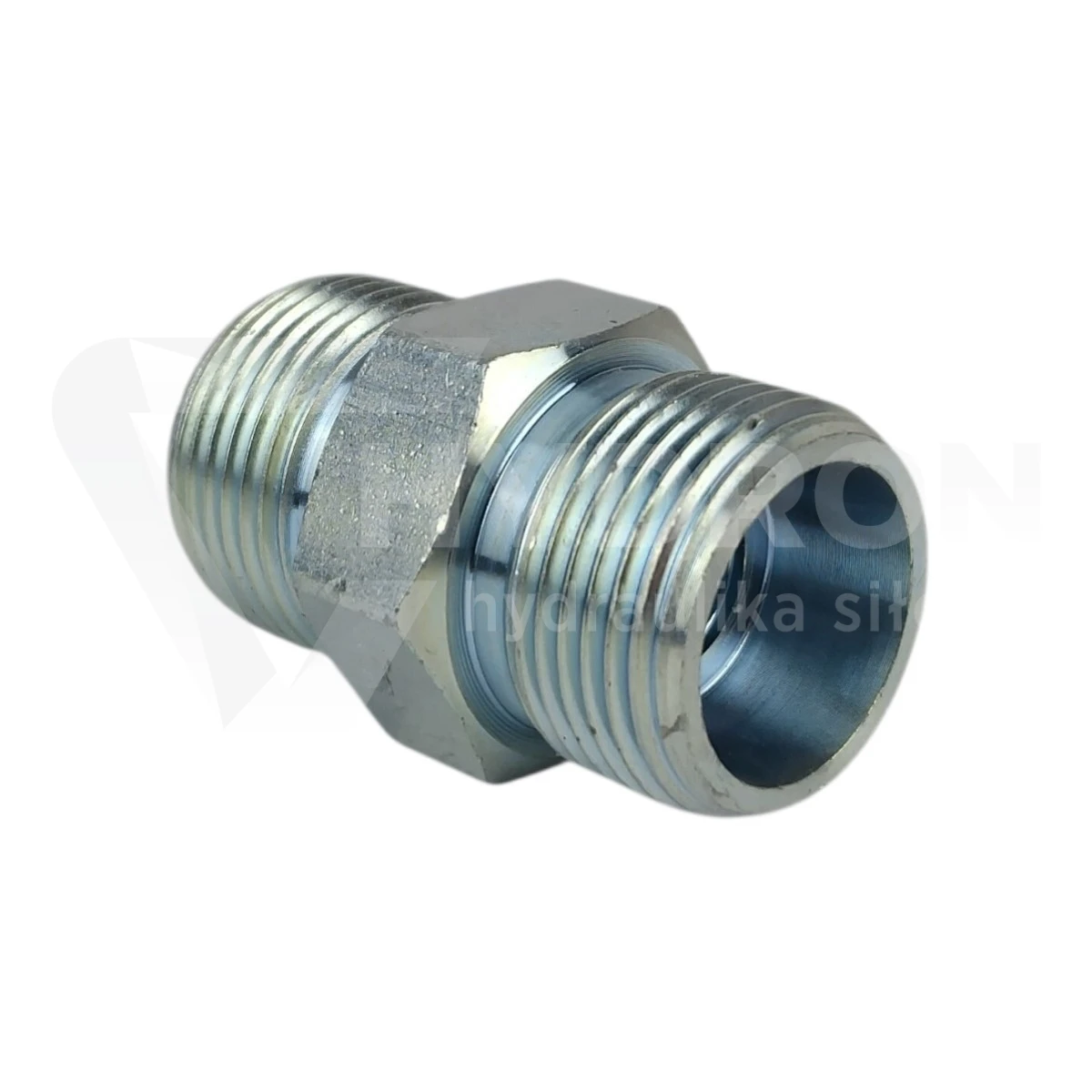

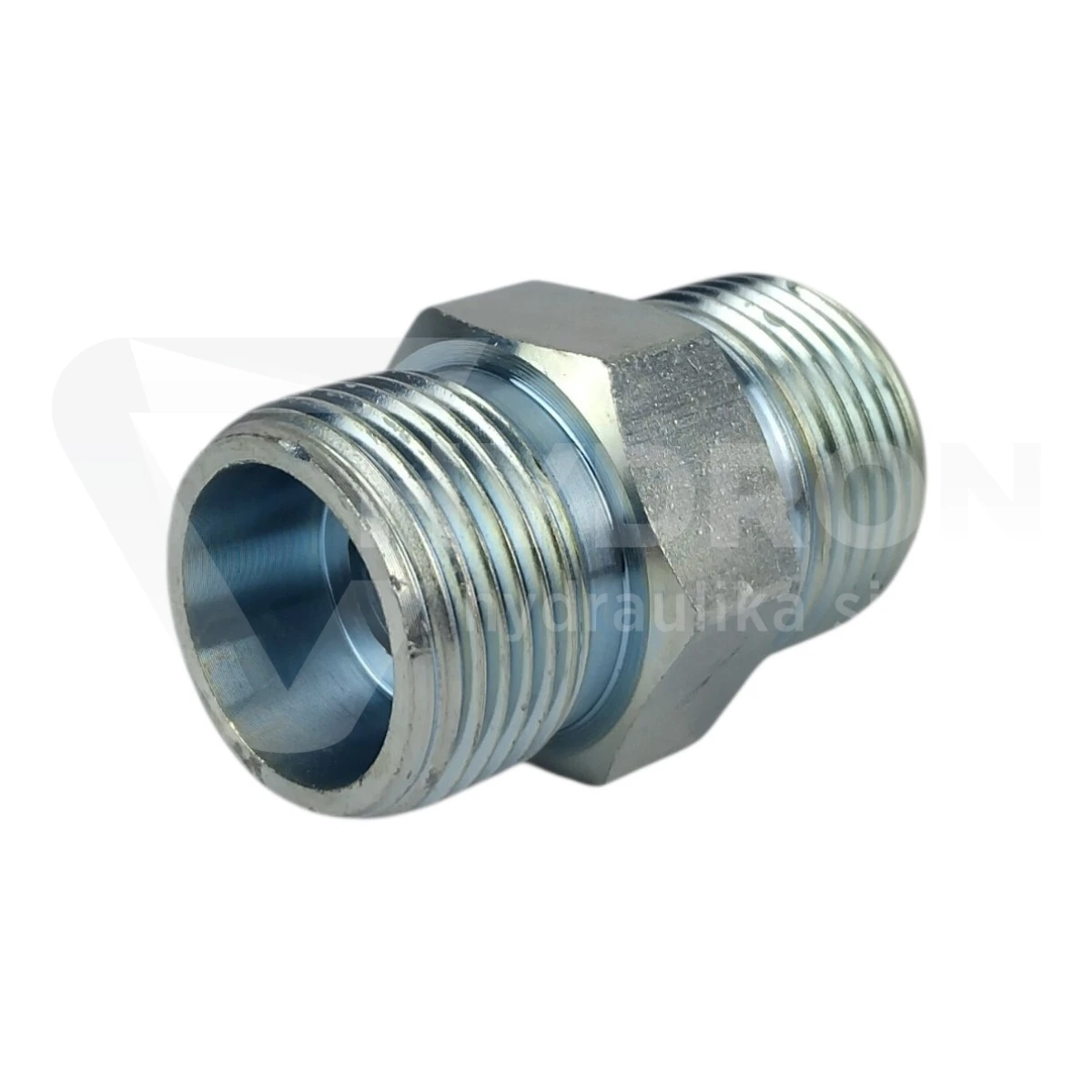

BB oznacza dwa gwinty zewnętrzne

W nazewnictwie HYDRON oznaczenie BB stosowane jest dla prostych złączek posiadających dwa gwinty zewnętrzne. W tym wariancie oba końce są jednakowe: M16x1,5 / M16x1,5.

Produkt nie jest więc redukcją. Jego zadaniem jest wykonanie prostego, osiowego połączenia dwóch elementów tego samego rozmiaru.

Dlaczego 8S jest ważniejsze niż sam M16x1,5?

Gwint M16x1,5 może występować w różnych rozwiązaniach hydraulicznych. Sam pomiar średnicy gwintu nie daje więc pełnej informacji o kompatybilności.

Dla tego produktu kluczowa jest konfiguracja 8S, czyli rurka 8 mm w ciężkiej serii S. Przy doborze trzeba jednocześnie potwierdzić:

gwint M16x1,5,
rurkę 8 mm,
serię ciężką S,
stożek 24°,
zgodność pierścienia i nakrętki z systemem 8S.

Ciężka seria S - kiedy się ją stosuje?

Seria S jest przeznaczona do bardziej wymagających połączeń rurowych niż seria lekka L. Stosuje się ją w układach hydrauliki siłowej, gdzie istotna jest wysoka odporność mechaniczna oraz pewne połączenie elementów rurowych.

Nie należy jednak mieszać elementów serii S i L tylko dlatego, że gwint wygląda podobnie lub daje się częściowo nakręcić.

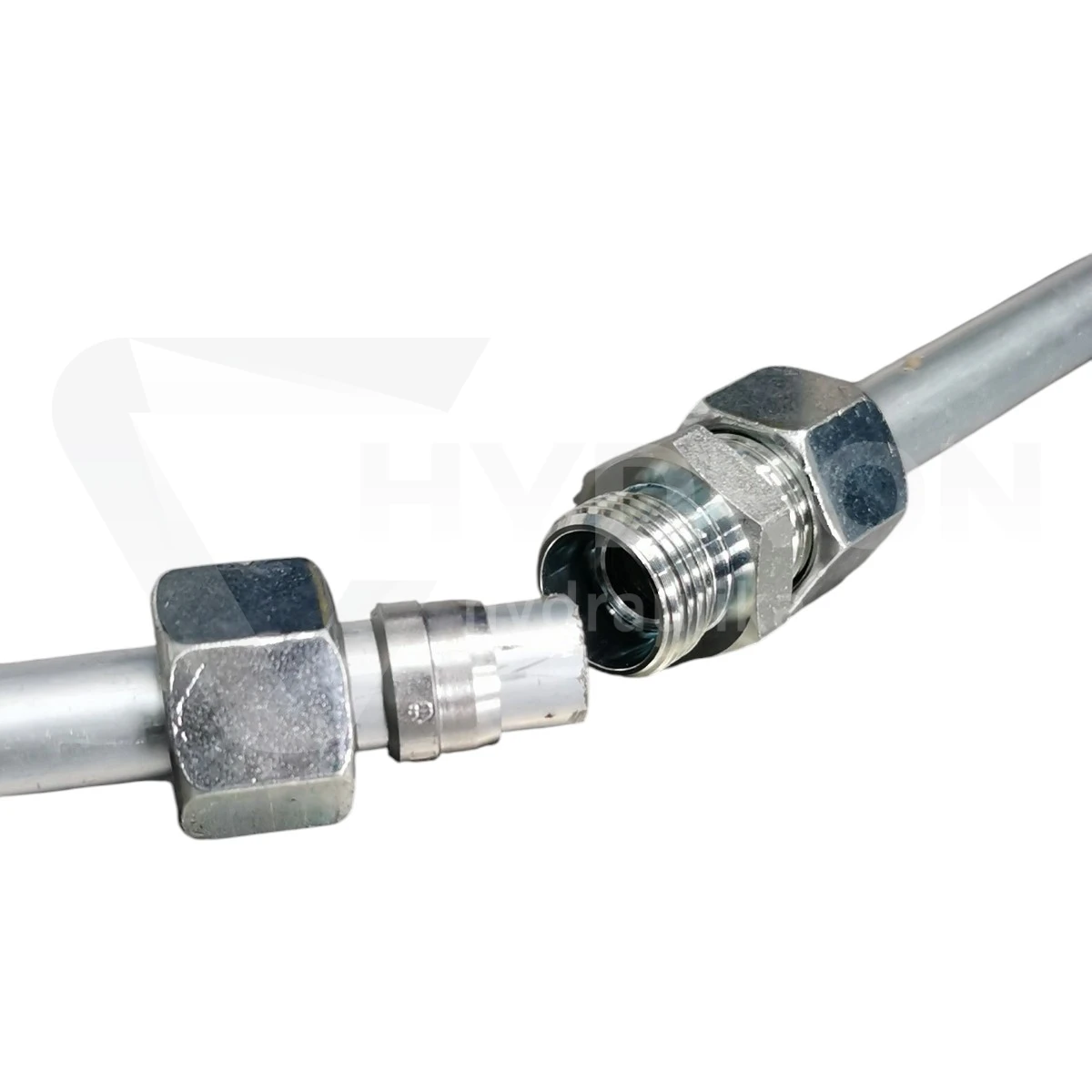

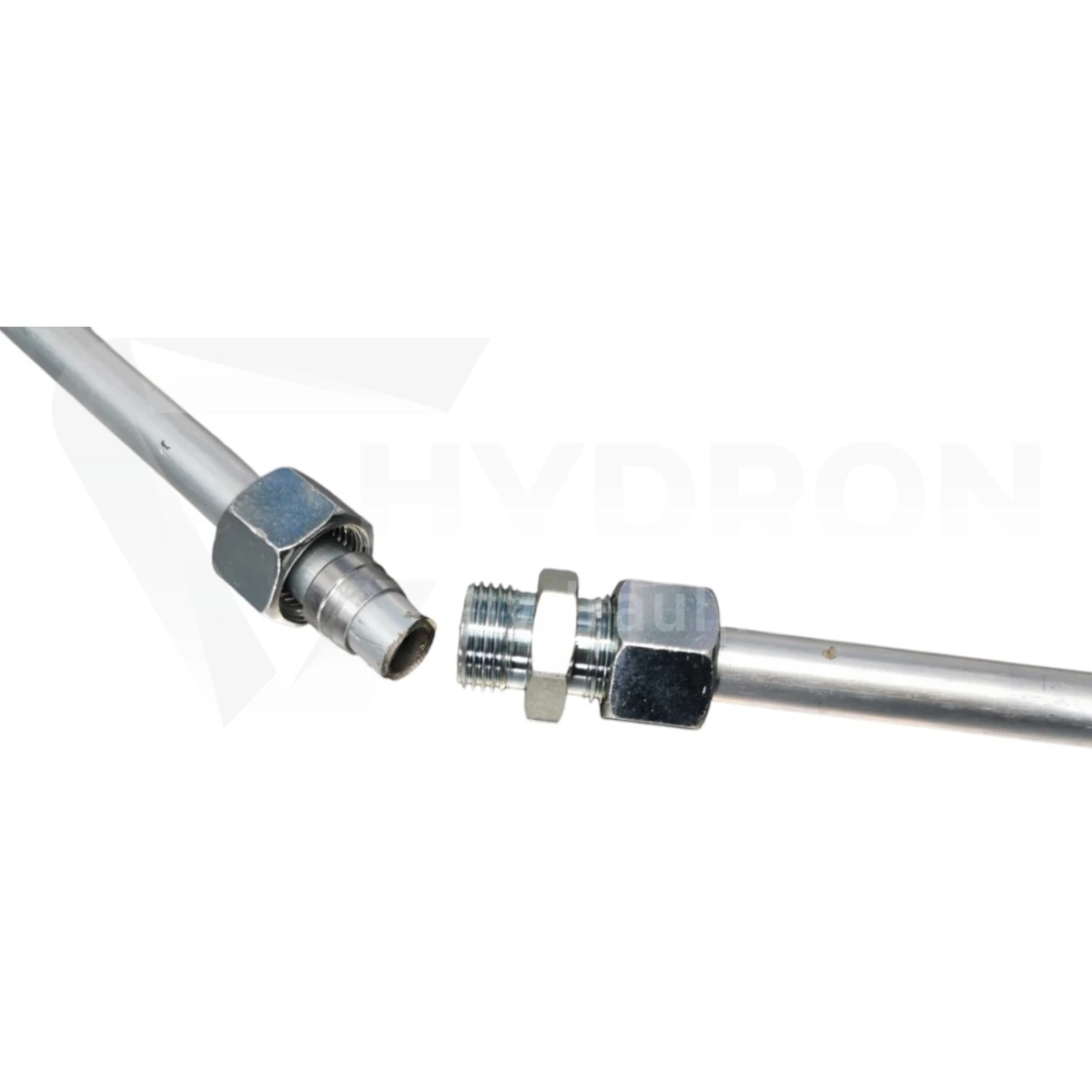

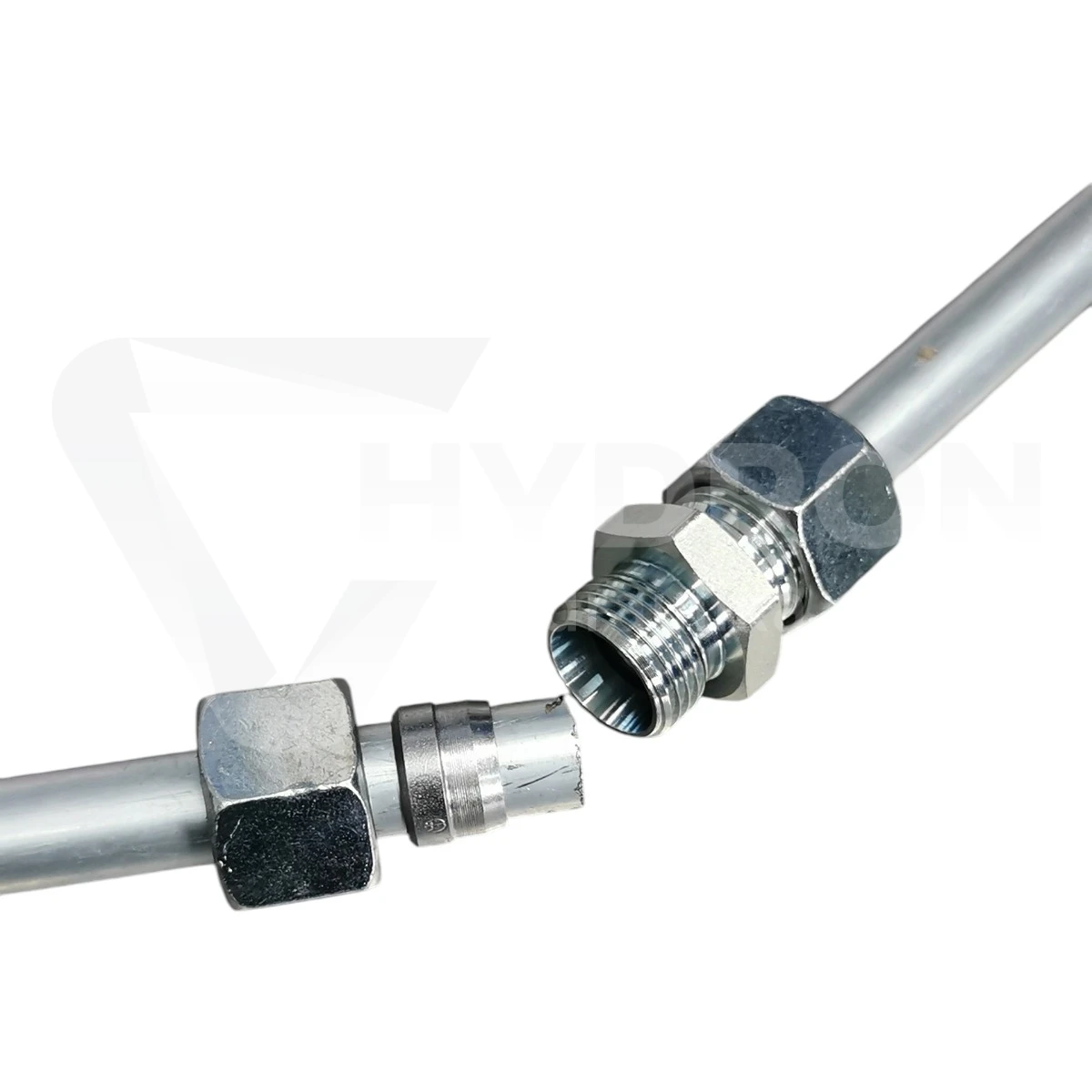

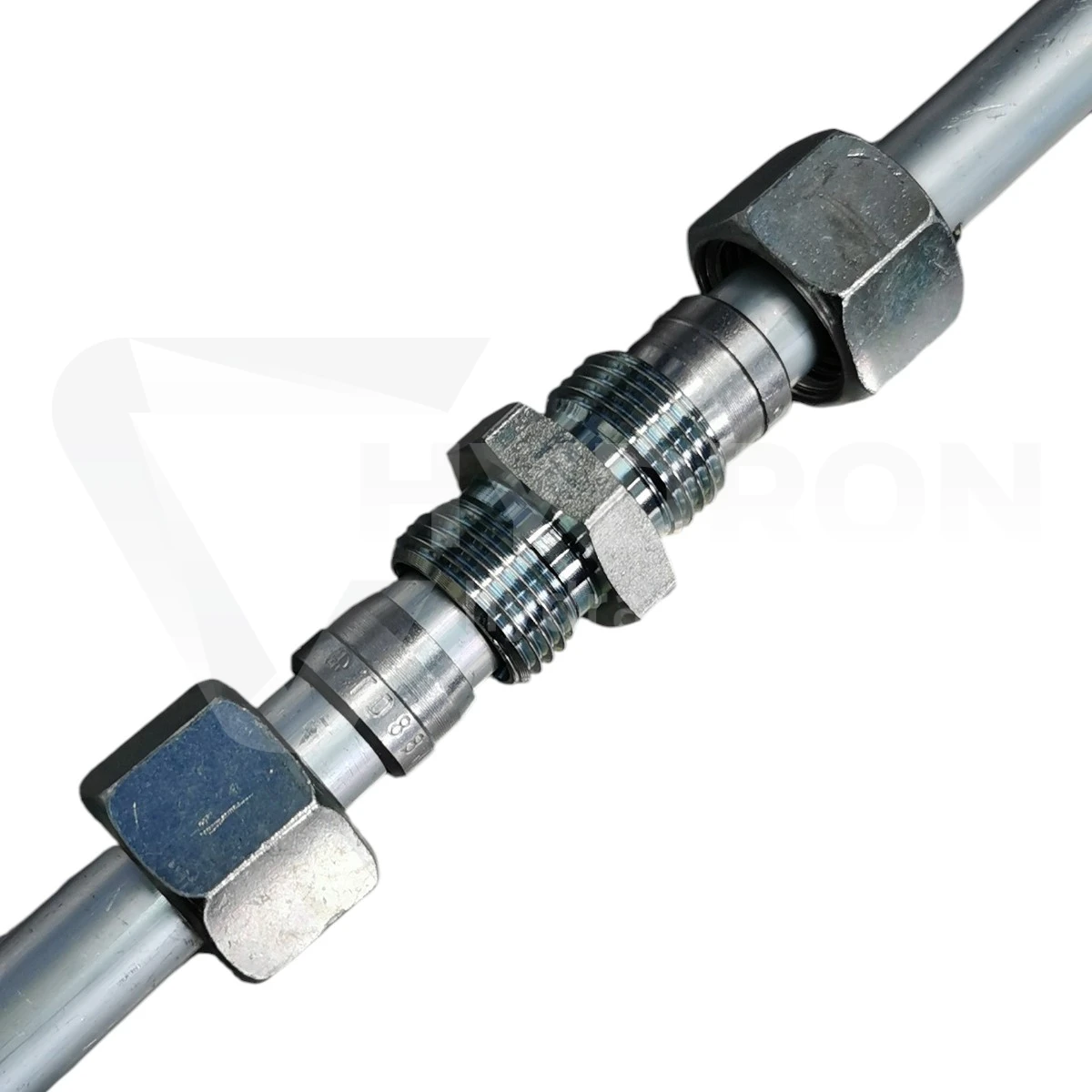

Stożek 24° i pierścień zacinający

Połączenie pracuje w systemie ze stożkiem 24°. W tego typu konstrukcji szczelność uzyskuje się dzięki współpracy korpusu, pierścienia zacinającego, nakrętki oraz odpowiednio przygotowanej rury.

Podczas montażu pierścień zostaje zaciśnięty na rurze i dociskany do powierzchni stożkowej korpusu. Gwint służy do wytworzenia odpowiedniego docisku, ale nie powinien być traktowany jako samodzielna powierzchnia uszczelniająca.

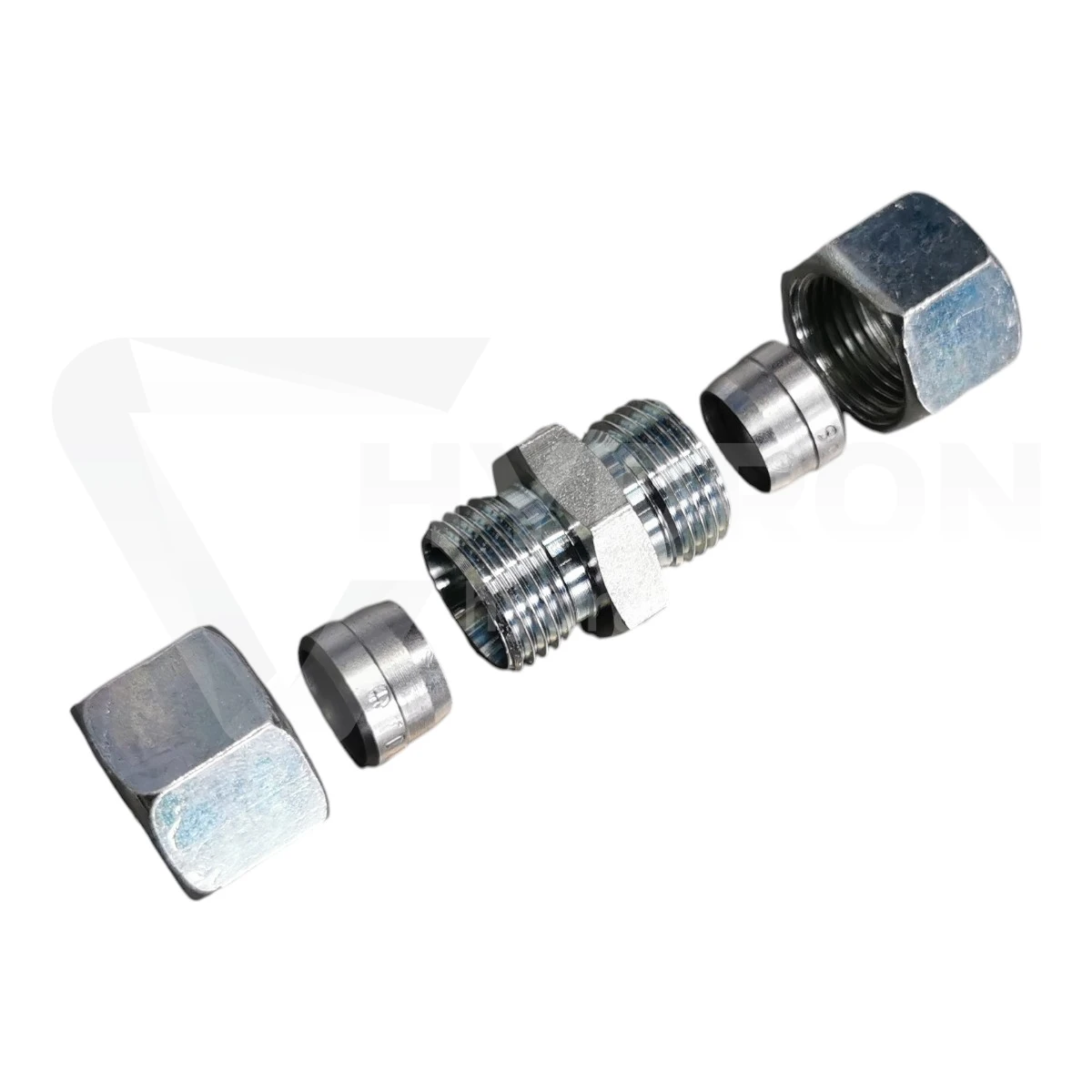

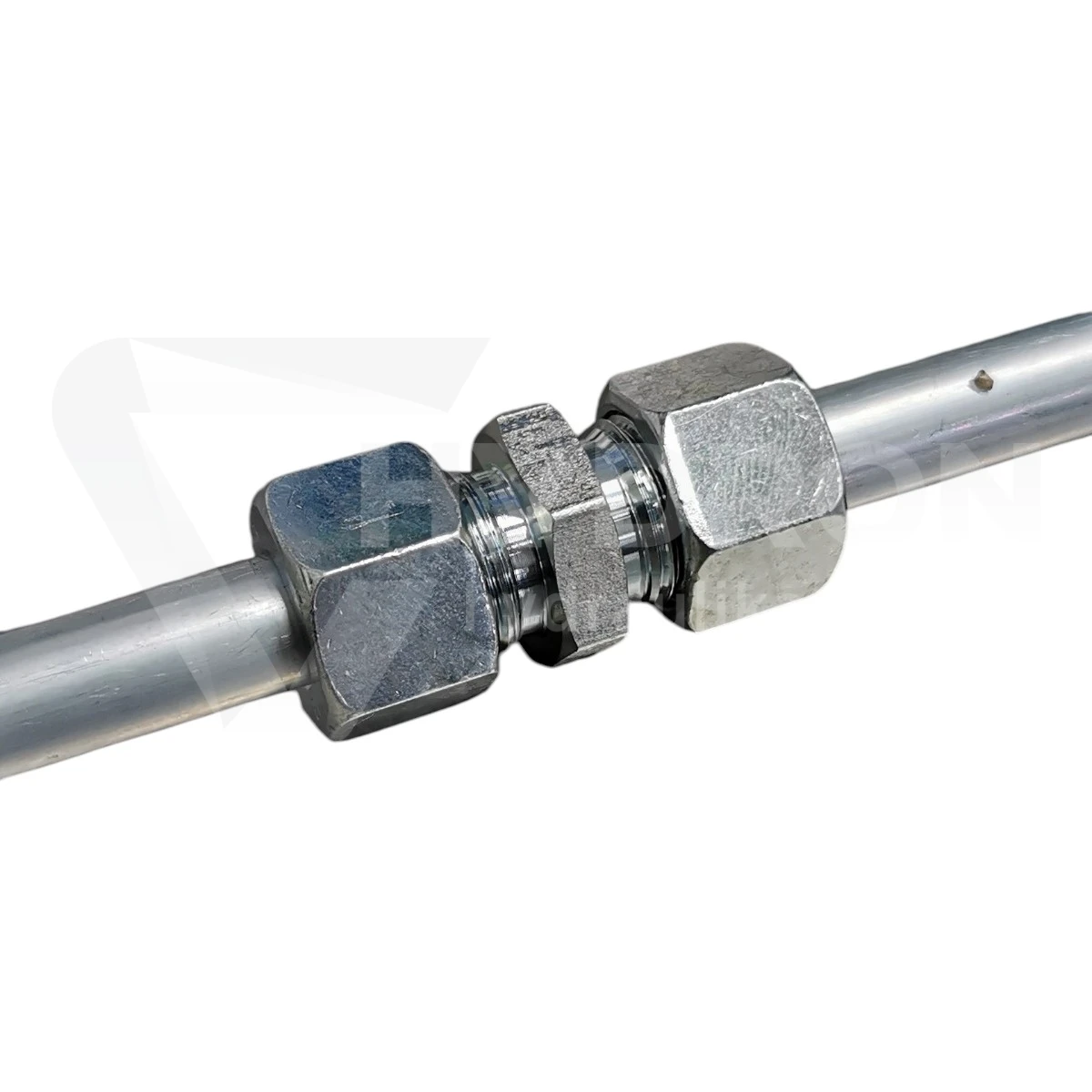

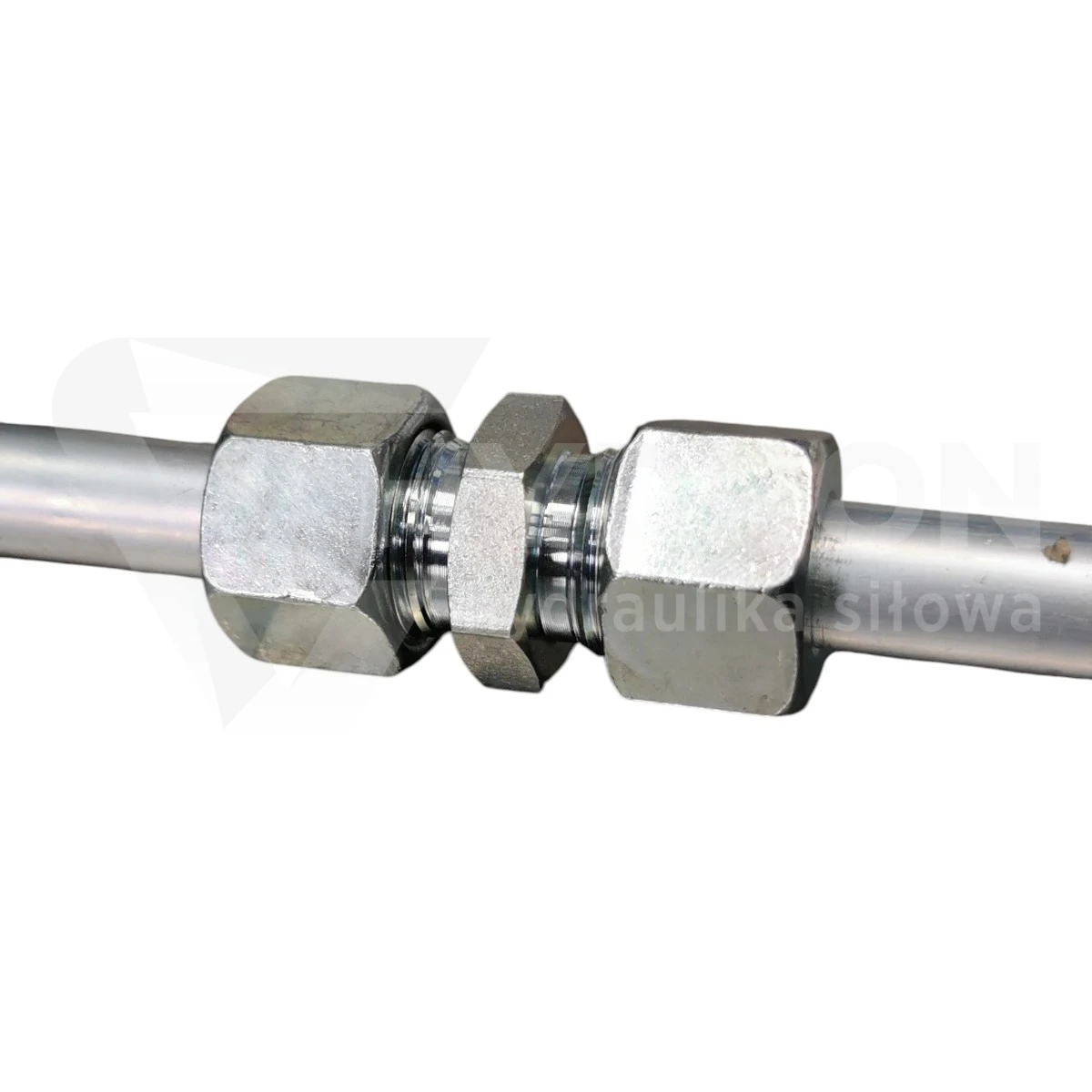

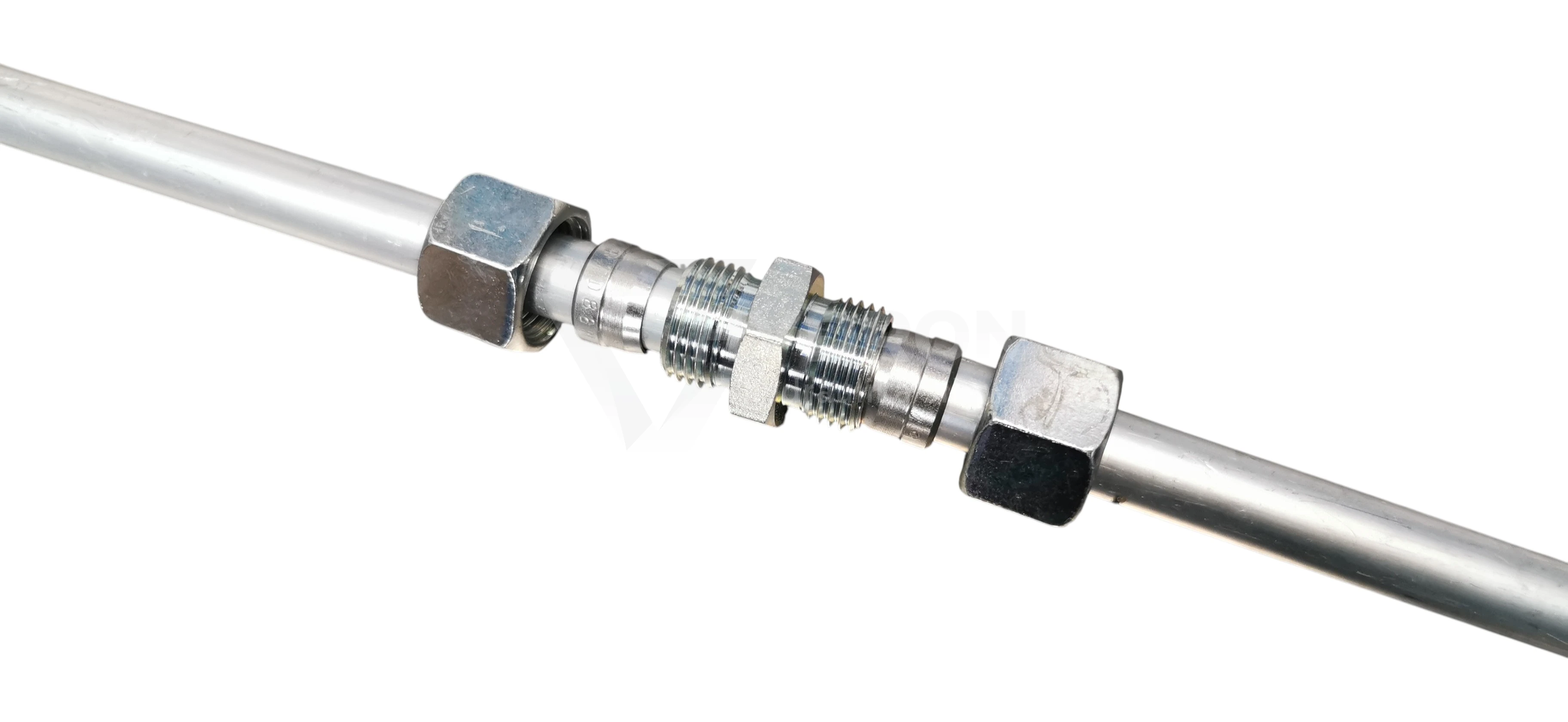

Wersja kompletna - mniej elementów do osobnego dobierania

Oznaczenie kpl w nazwie produktu oznacza wersję kompletną. Jest to praktyczne rozwiązanie przy montażu nowego odcinka instalacji, ponieważ nie trzeba osobno wyszukiwać podstawowych elementów współpracujących z korpusem.

W przypadku złączki prostej komplet obejmuje elementy potrzebne do wykonania połączenia po obu stronach korpusu, czyli odpowiednio dobrane pierścienie oraz nakrętki.

Stal nierdzewna do bardziej wymagającego środowiska

Wykonanie ze stali nierdzewnej jest szczególnie przydatne w instalacjach narażonych na wilgoć, zmienne warunki atmosferyczne, częste mycie albo środowisko, w którym zwykłe elementy ocynkowane mogłyby szybciej korodować.

Nierdzewne wykonanie warto rozważyć także wtedy, gdy pozostała część instalacji została wykonana z rur i armatury nierdzewnej.

Jak rozpoznać M16x1,5 suwmiarką?

Gwint M16x1,5 ma nominalną średnicę 16 mm. Na zewnętrznym gwincie pomiar suwmiarką będzie zwykle nieco mniejszy od wartości nominalnej. Drugim parametrem, który trzeba potwierdzić, jest skok 1,5 mm.

Pomiar gwintu jest jednak tylko pierwszym etapem. W tym przypadku równie ważne jest sprawdzenie rurki 8 mm i ciężkiej serii S.

Typowa pomyłka: właściwy gwint, niewłaściwa seria

Jednym z najczęstszych błędów podczas doboru jest znalezienie elementu z gwintem M16x1,5 i założenie, że będzie pasował bez dalszej weryfikacji.

W praktyce trzeba sprawdzić także rozmiar rury i serię. Zastosowanie elementu z innego systemu może powodować:

nieprawidłowe osadzenie pierścienia,
brak właściwego docisku do stożka,
uszkodzenie powierzchni korpusu,
nieszczelność po uruchomieniu instalacji.

Czy gwint M16x1,5 trzeba dodatkowo uszczelniać?

Nie należy traktować tego połączenia jak typowego gwintu rurowego BSP lub NPT. W systemie ze stożkiem 24° szczelność uzyskuje się na elementach zaciskowych i powierzchniach współpracujących.

Stosowanie taśmy PTFE na gwincie M16x1,5 nie zastąpi prawidłowo dobranego pierścienia i poprawnego montażu.

Do jakich instalacji pasuje złączka 8S?

Złączka może być używana między innymi w:

układach hydrauliki siłowej,
agregatach hydraulicznych,
maszynach przemysłowych,
maszynach rolniczych,
maszynach leśnych,
maszynach budowlanych,
instalacjach rurowych wymagających elementów nierdzewnych,
naprawach i modernizacjach układów metrycznych.

Korpus kompletny czy sam korpus?

Wersja kompletna jest dobrym wyborem, gdy wykonujesz nowe połączenie i potrzebujesz wszystkich podstawowych elementów współpracujących. Sam korpus może mieć sens wtedy, gdy posiadasz już nowe, prawidłowo dobrane pierścienie i nakrętki 8S.

Przy naprawie starego połączenia nie warto automatycznie zakładać, że zużyte pierścienie będą nadawały się do ponownego wykorzystania.
