Złączka prosta BB M18X1,5 12L stal nierdzewna kpl

Przejdź do sekcji Opinie

90,26 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

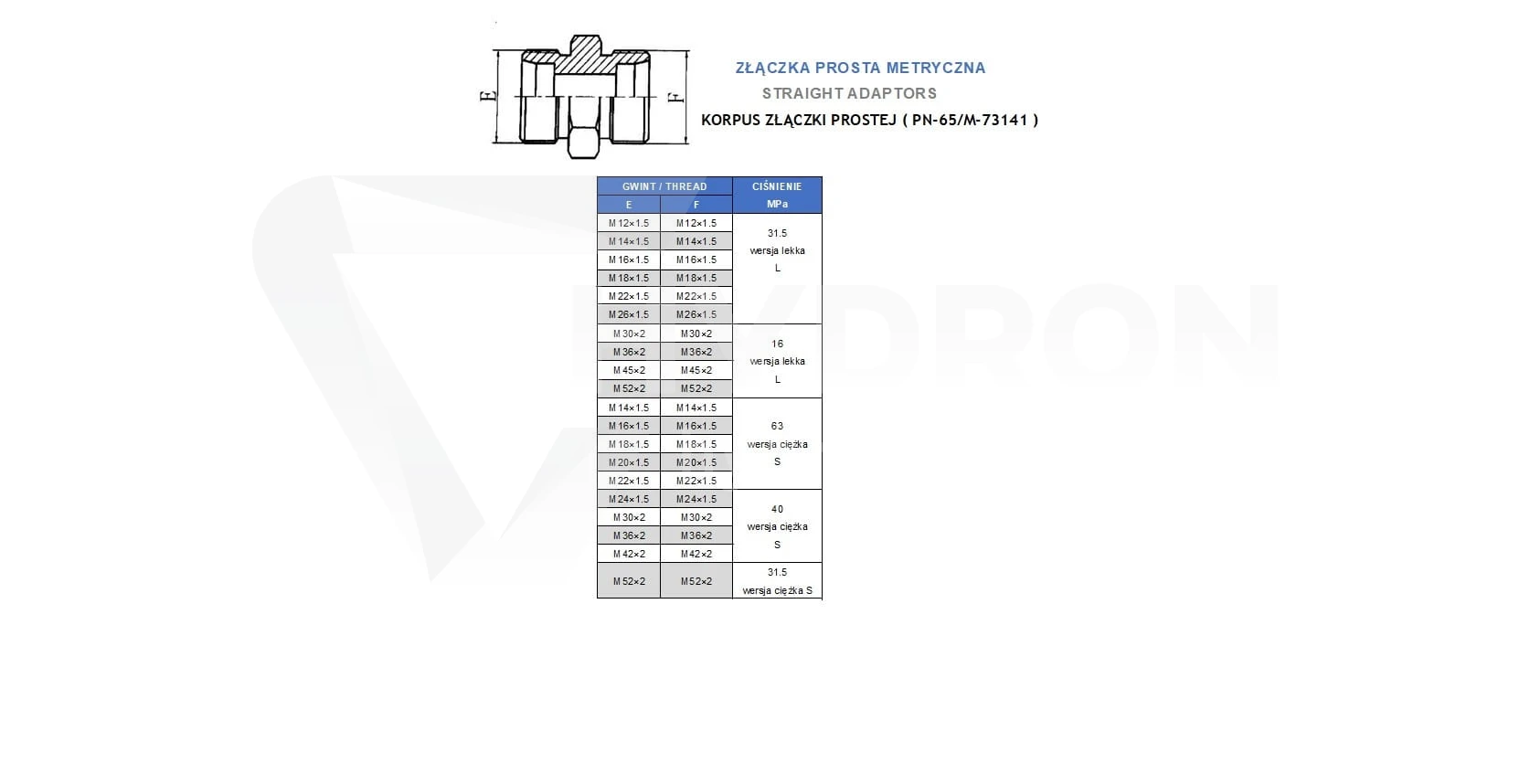

Złączka prosta BB M18x1,5 12L stal nierdzewna 1.4571 komplet 315 bar

Złączka prosta BB M18x1,5 12L ze stali nierdzewnej 1.4571 to kompletne połączenie rurowe przeznaczone do instalacji hydraulicznych wykonanych w lekkiej serii 12L. Po obu stronach korpusu zastosowano gwint zewnętrzny M18x1,5, współpracujący z rurą o średnicy zewnętrznej 12 mm.

To pełny komplet montażowy, a nie sam korpus. W zestawie otrzymujesz złączkę, dwa pierścienie zacinające oraz dwie nakrętki złączne. Dzięki temu nie trzeba osobno kompletować podstawowych elementów potrzebnych do wykonania obu stron połączenia.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
rozmiar: 12L,
średnica zewnętrzna rury: 12 mm,
seria: lekka L,
średnica zewnętrzna gwintu M18x1,5: około 17,6-17,9 mm,
średnica wewnętrzna gwintu M18x1,5: około 16,2-16,6 mm,
skok gwintu: 1,5 mm,
kąt gniazda: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal nierdzewna 1.4571,
norma wykonania: DIN 2353,
Polska Norma: PN-65/M-73141,

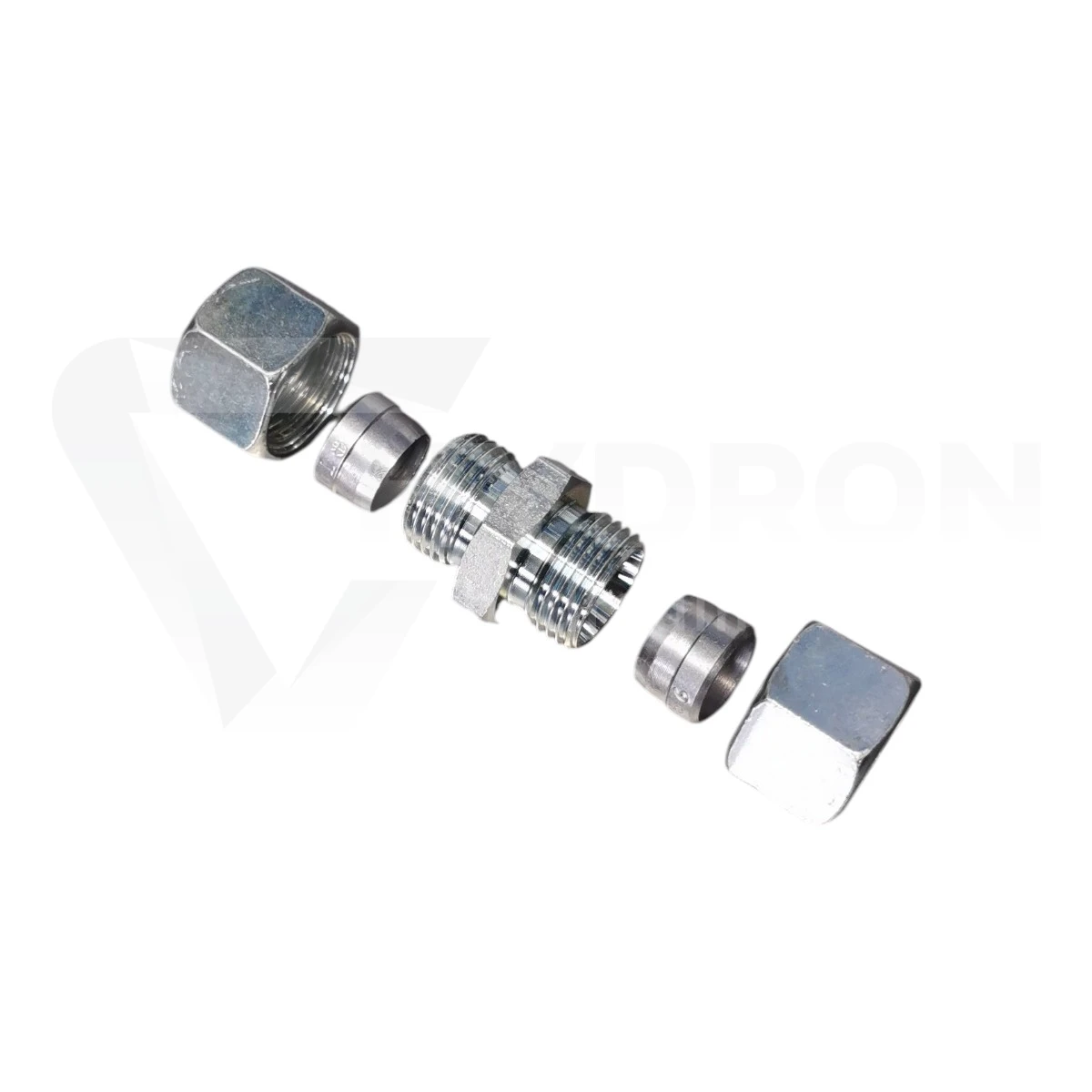

w komplecie: korpus, 2 pierścienie zacinające i 2 nakrętki złączne,
przeznaczenie: proste połączenie dwóch odcinków instalacji 12L.

Komplet 12L, wszystko potrzebne do wykonania połączenia

Najważniejszą cechą tego wariantu jest jego kompletność. Kupując ten produkt, otrzymujesz nie tylko korpus złączki BB, ale również elementy zaciskowe przeznaczone do obu stron połączenia.

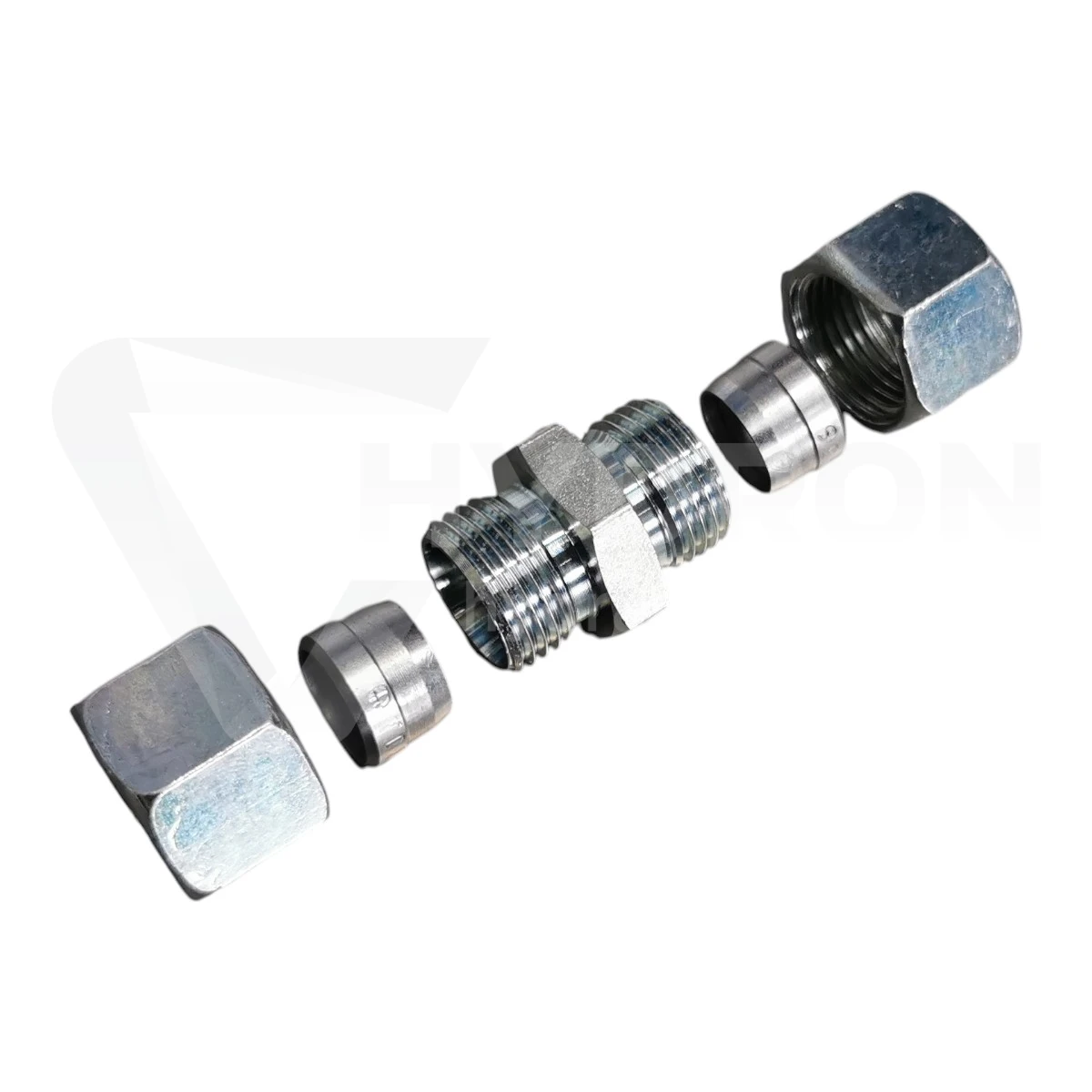

1 korpus złączki M18x1,5 / M18x1,5 12L,
2 pierścienie zacinające 12L,
2 nakrętki złączne M18x1,5 12L.

To wygodne rozwiązanie przy wykonywaniu nowego połączenia, ponieważ ogranicza liczbę osobno zamawianych części i zmniejsza ryzyko pomyłki podczas kompletowania zestawu.

M18x1,5 12L - jak odczytać oznaczenie?

Oznaczenie produktu zawiera dwie kluczowe informacje. M18x1,5 określa gwint metryczny o średnicy nominalnej 18 mm i skoku 1,5 mm. Symbol 12L oznacza natomiast rurę o średnicy zewnętrznej 12 mm w lekkiej serii L.

Przy prawidłowym doborze trzeba więc uwzględniać cały zapis, a nie tylko rozmiar gwintu.

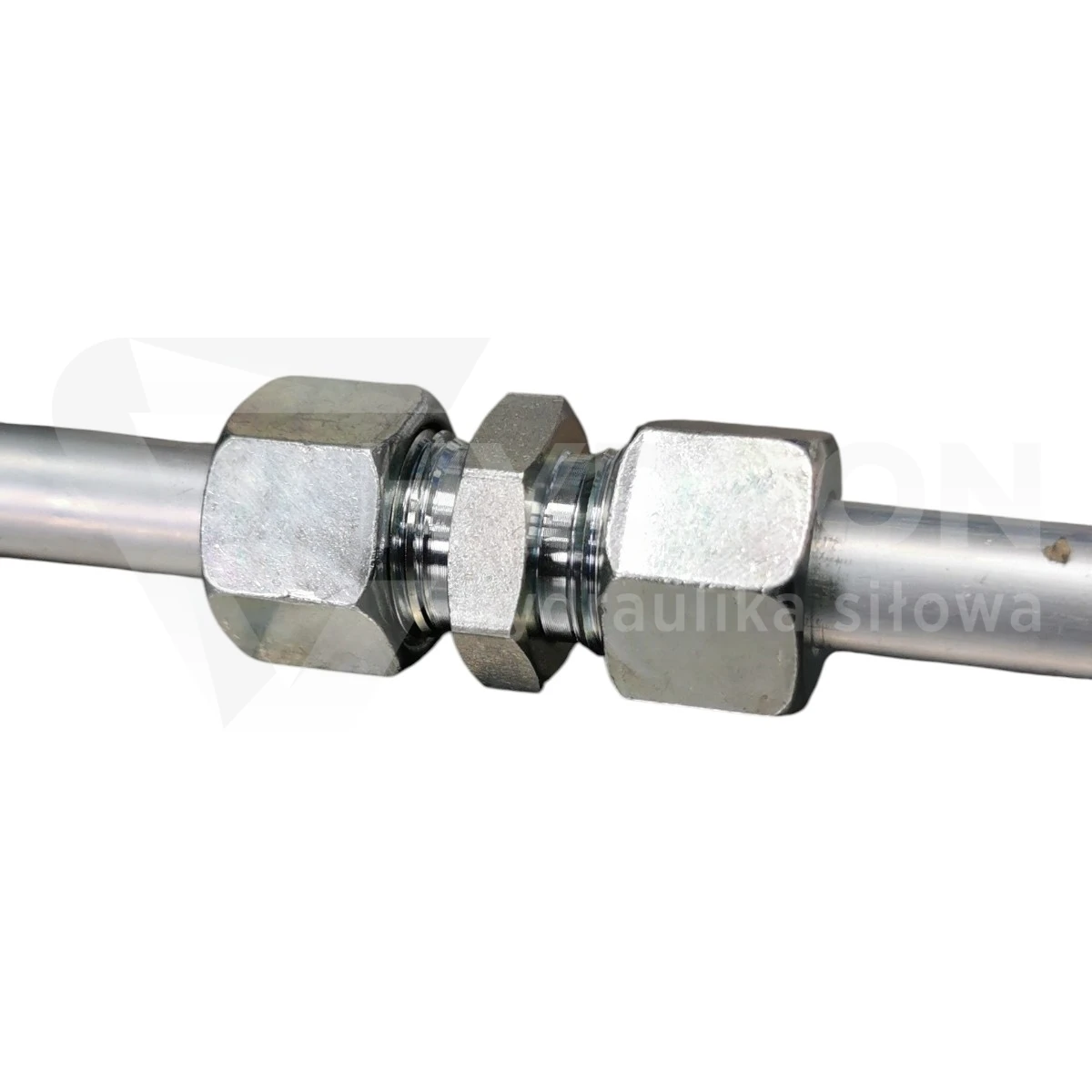

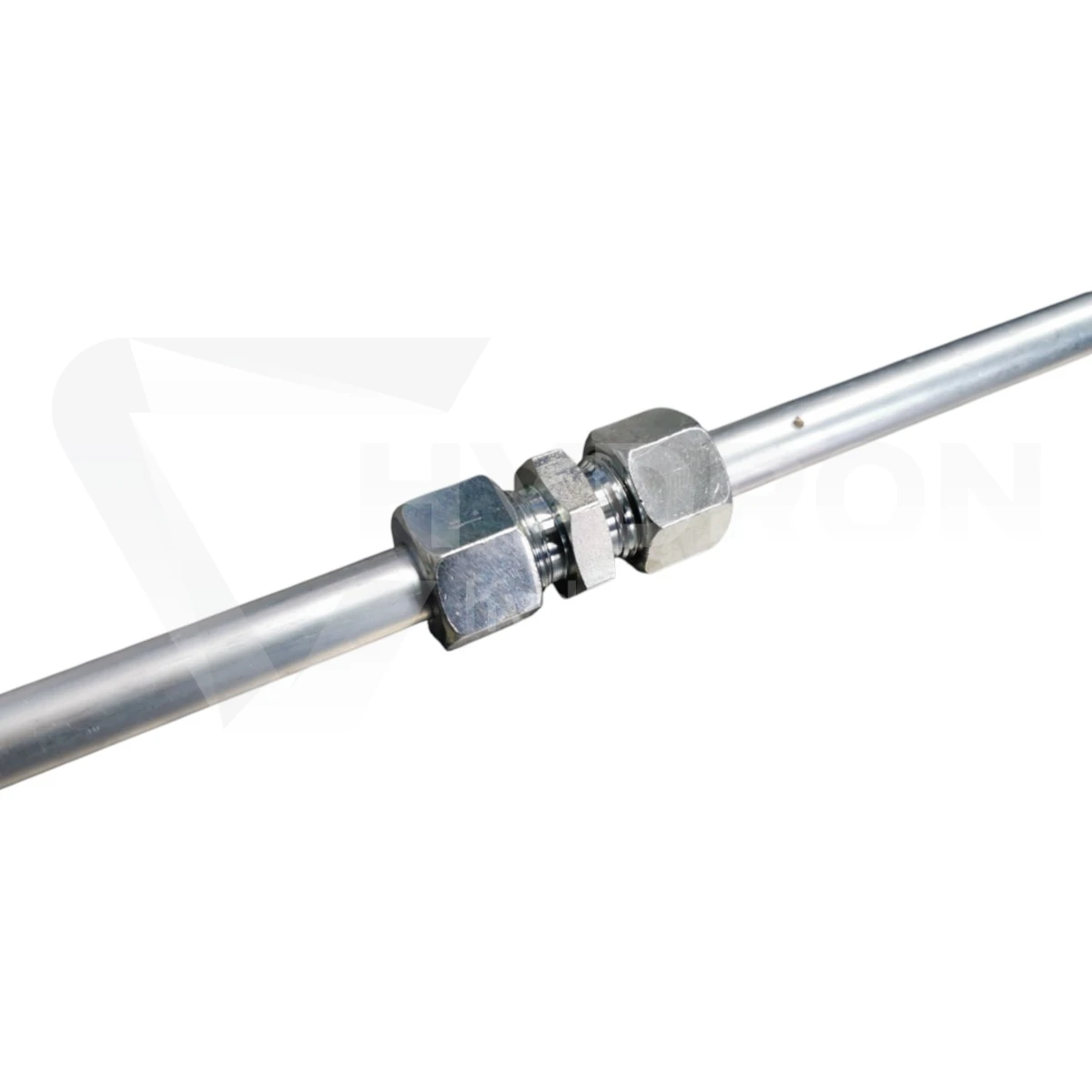

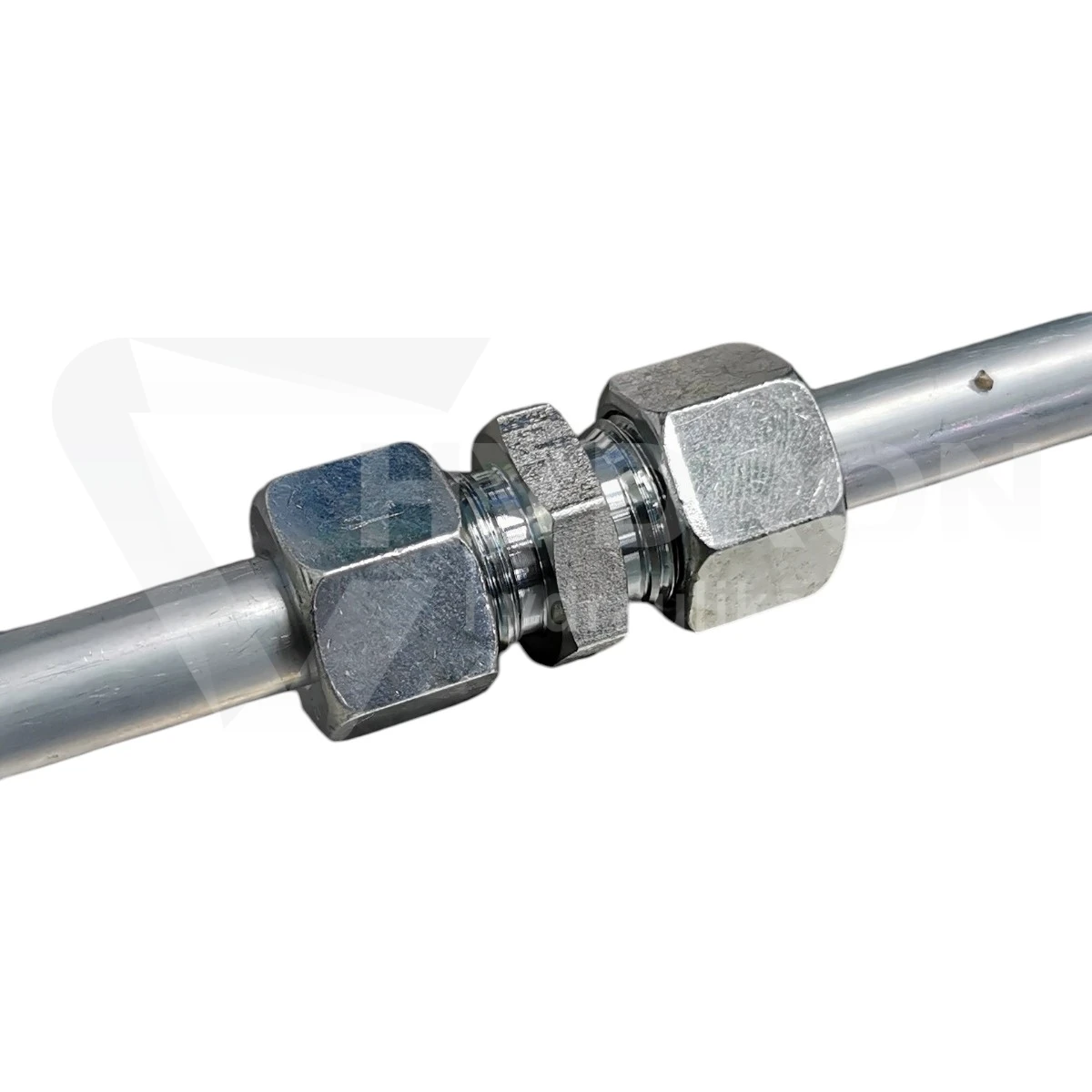

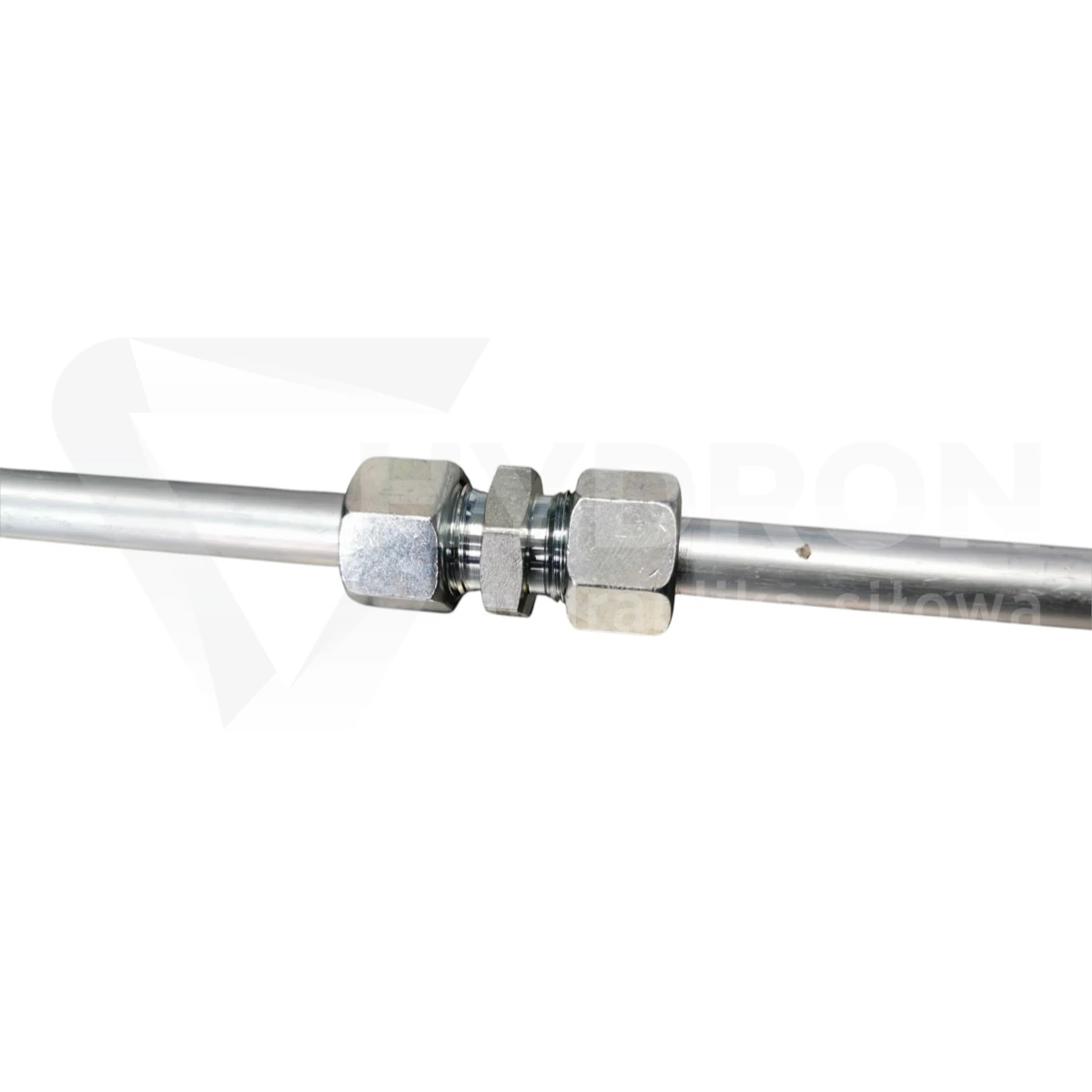

Złączka równa, bez zmiany średnicy

Po obu stronach znajduje się identyczne połączenie M18x1,5 12L. Produkt nie jest zatem redukcją.

Jego zadaniem jest proste, osiowe połączenie dwóch odcinków instalacji o tej samej średnicy rurowej.

315 bar ciśnienia pracy

Ciśnienie pracy dla tej złączki wynosi 315 bar. Jest to wartość podana dla konkretnego produktu M18x1,5 12L ze stali nierdzewnej.

Przy ocenie dopuszczalnego ciśnienia całej instalacji należy jednak uwzględnić wszystkie pozostałe elementy układu. Ostateczną wartość wyznacza komponent o najniższym ciśnieniu znamionowym.

Zakres temperatur od -20°C do +120°C

Złączka może pracować w temperaturze od -20°C do +120°C. Pozwala to stosować ją w szerokim zakresie typowych instalacji hydraulicznych.

Przy pracy w temperaturach granicznych należy również sprawdzić parametry medium, rur, uszczelnień oraz innych elementów instalacji.

Stal nierdzewna 1.4571

Korpus wykonany jest ze stali nierdzewnej 1.4571. Materiał ten jest stosowany tam, gdzie szczególnie istotna jest odporność na korozję i trwałość elementu w wymagającym środowisku.

Wersja nierdzewna jest szczególnie dobrym wyborem do instalacji:

pracujących na zewnątrz,
narażonych na wilgoć,
regularnie mytych,
wykonanych z rur nierdzewnych,
pracujących w wymagającym środowisku przemysłowym.

Stożek 24° i system DIN 2353

Złączka została wykonana według DIN 2353 i posiada gniazdo 24°. Jest to typowe rozwiązanie stosowane w metrycznych połączeniach rurowych hydrauliki siłowej.

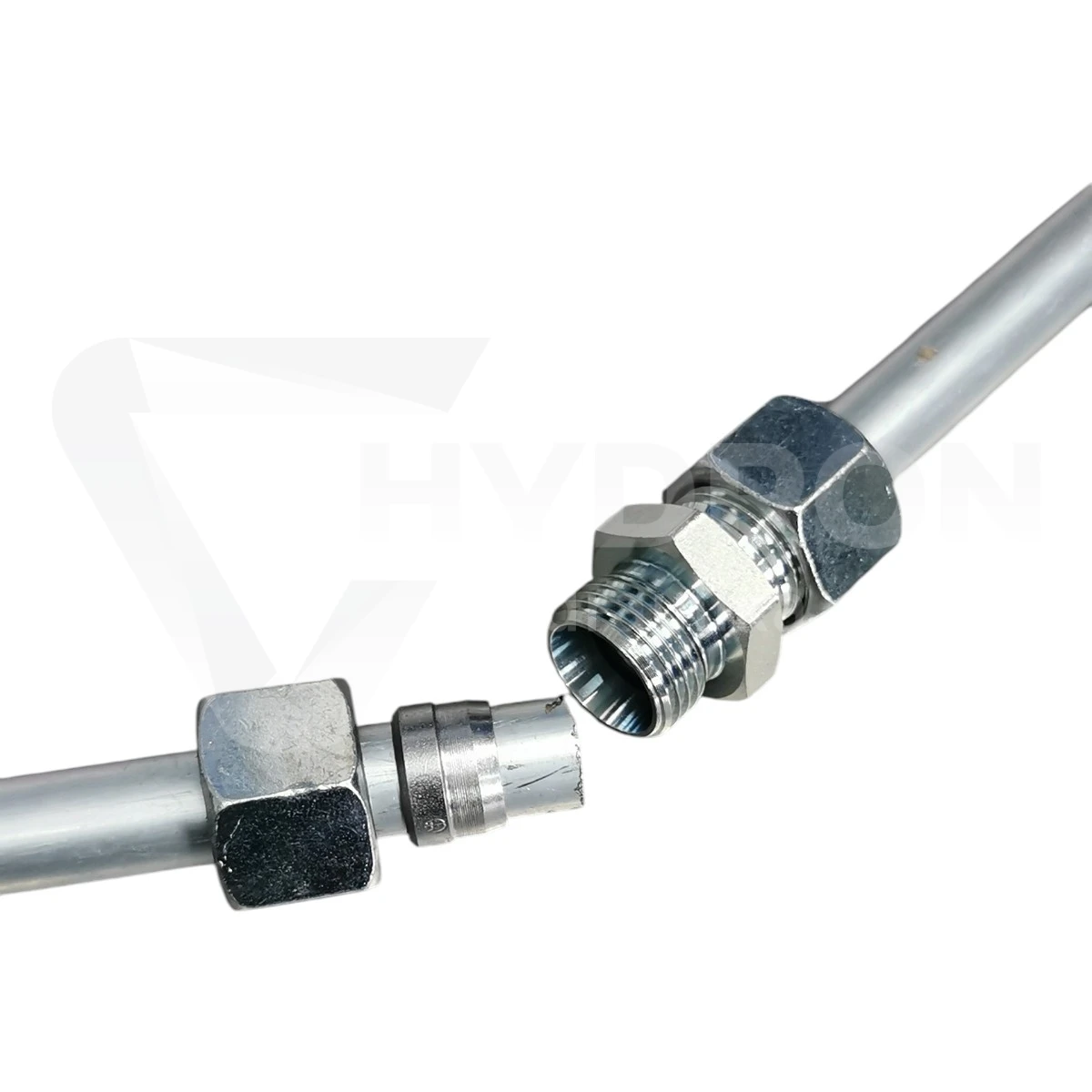

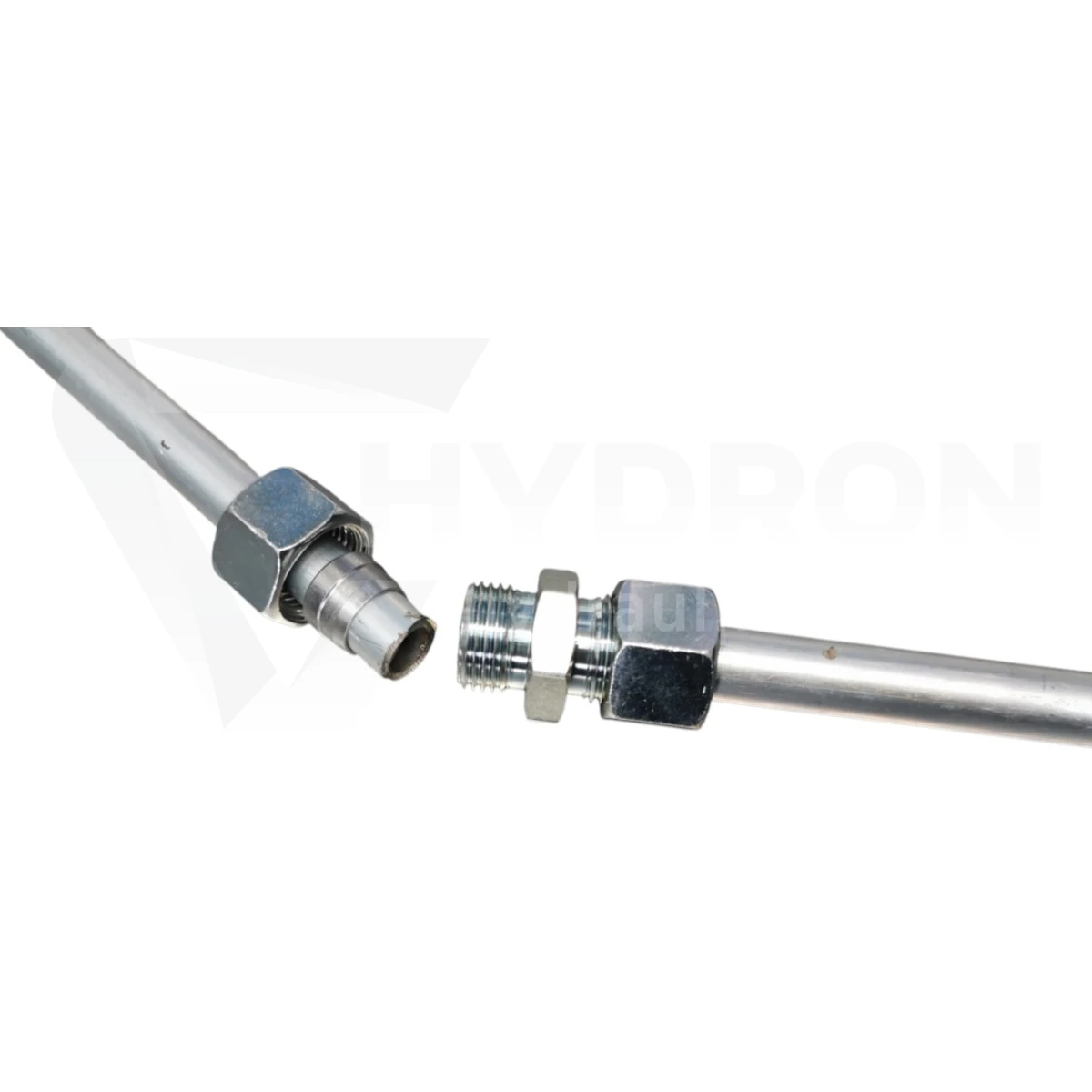

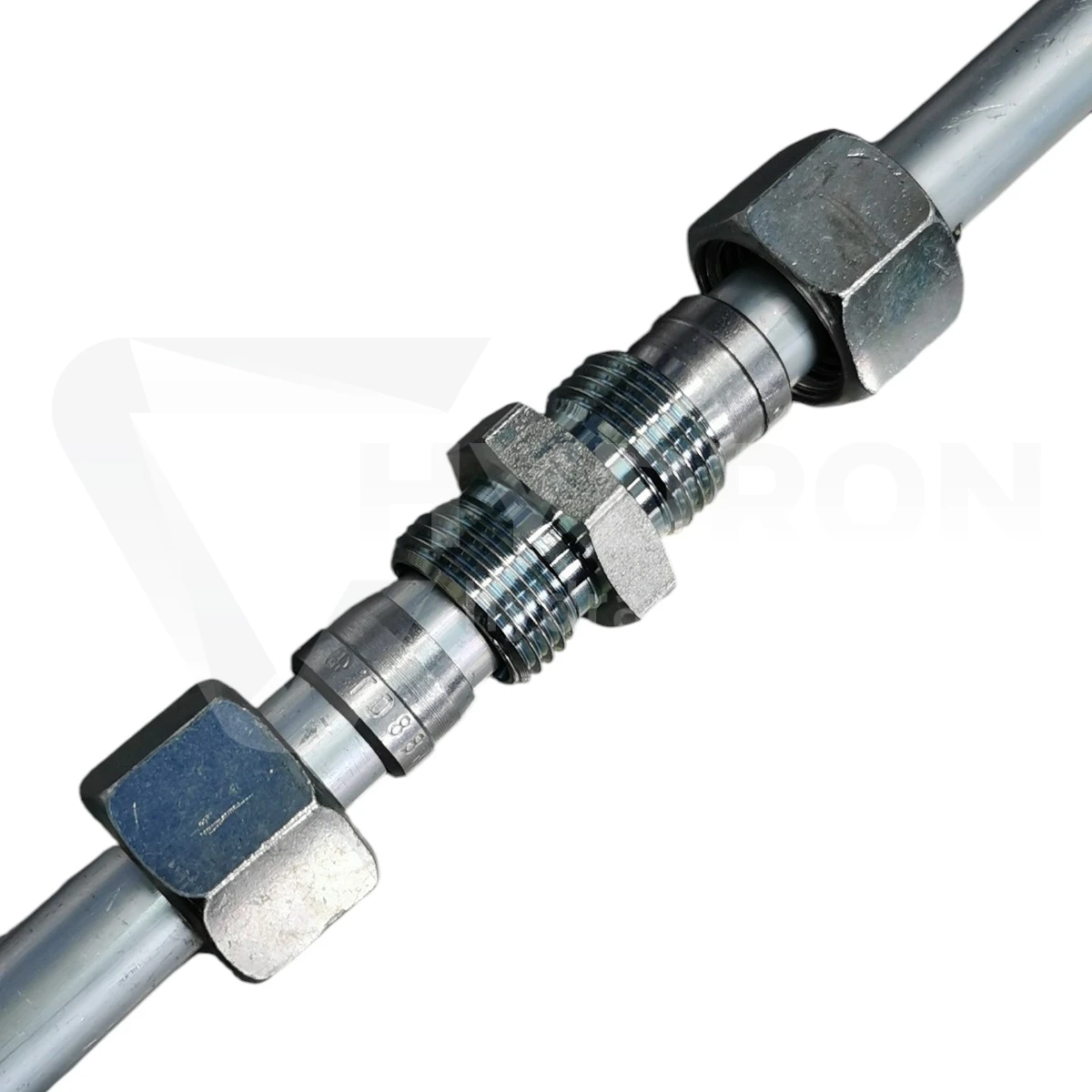

Połączenie powstaje poprzez współpracę korpusu, pierścienia zacinającego, nakrętki oraz prawidłowo przygotowanej rury.

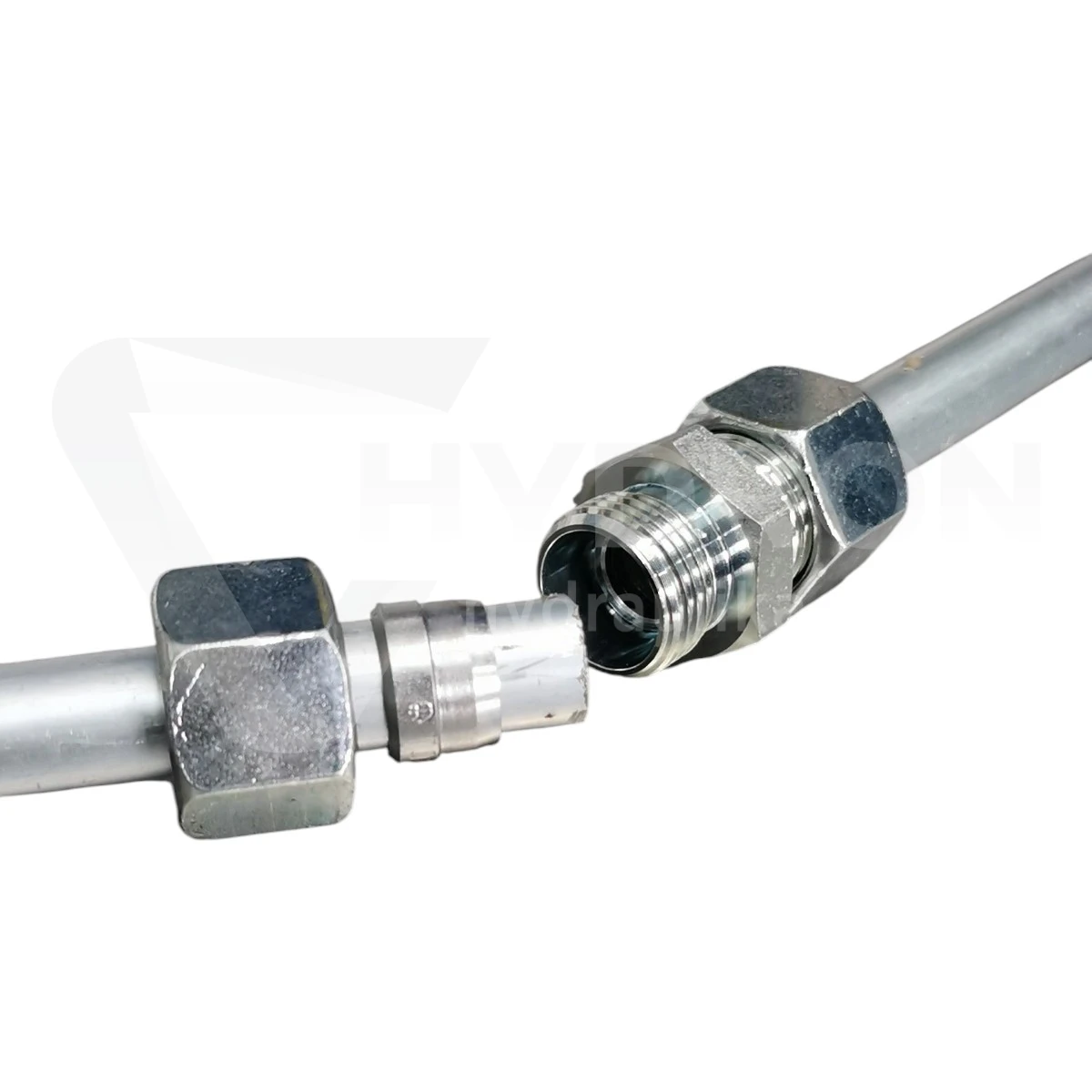

Jak działa pierścień zacinający?

Podczas dokręcania nakrętki pierścień zostaje dociśnięty do stożka korpusu i zacina się na powierzchni rury. Dzięki temu stabilizuje jej położenie oraz uczestniczy w tworzeniu szczelnego połączenia.

Dlatego tak ważne jest zastosowanie pierścienia przeznaczonego dokładnie do rozmiaru 12L.
