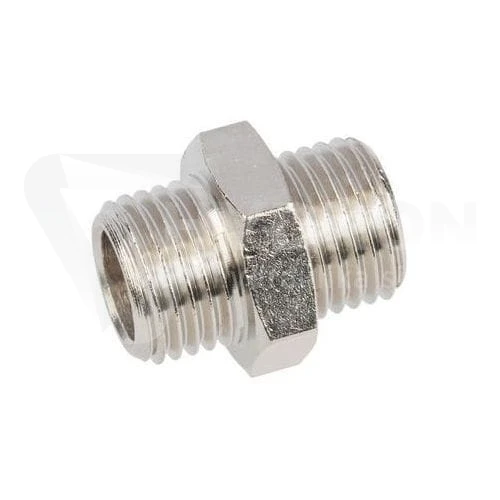

Złączka prosta BB M22X1,5 (płaska - bez stożka)

Przejdź do sekcji Opinie

8,08 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Temperatura pracy -20°C do + 80°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złącze pneumatyczne M22 - złączka prosta BB M22X1,5 (płaska - bez stożka)

Złączka prosta z uszczelnieniem płaskim bez stożka ( przeznaczona do powietrza / pneumatyki ). Złącze pneumatyczne M22 w postaci złączki prostej BB M22x1,5 z uszczelnieniem płaskim to element przeznaczony do łączenia komponentów instalacji pneumatycznych przy użyciu gwintów metrycznych zewnętrznych. Rozwiązanie to stosowane jest w układach sprężonego powietrza, gdzie wymagane jest stabilne, szczelne i łatwe w serwisowaniu połączenie gwintowane bez uszczelnienia stożkowego.

Budowa złącza pneumatycznego M22

Złączka prosta BB M22x1,5 została wykonana jako łącznik z dwoma gwintami zewnętrznymi metrycznymi M22x1,5. Oznaczenie BB odnosi się do konfiguracji gwint–gwint, umożliwiającej połączenie dwóch elementów wyposażonych w gwinty wewnętrzne. Konstrukcja bez stożka oznacza, że uszczelnienie realizowane jest na płasko, poprzez dociśnięcie powierzchni czołowej złączki do gniazda z uszczelką. Korpus złączki wykonany jest z metalu przystosowanego do pracy w instalacjach pneumatycznych. Precyzyjnie wykonane gwinty zewnętrzne zapewniają pewne osadzenie w gniazdach oraz stabilność połączenia nawet przy częstym montażu i demontażu.

Zastosowanie złącza pneumatycznego M22

Złącze pneumatyczne M22 znajduje zastosowanie w instalacjach pneumatycznych wykorzystywanych w przemyśle, warsztatach oraz systemach zasilania narzędzi pneumatycznych. Tego typu złączki stosowane są m.in. w blokach przygotowania powietrza, rozdzielaczach, kolektorach oraz innych elementach układów sprężonego powietrza, gdzie występują gniazda z gwintem wewnętrznym M22x1,5. Złączka prosta BB M22x1,5 z uszczelnieniem płaskim sprawdza się tam, gdzie wymagane jest kontrolowane dokręcanie połączeń oraz możliwość wielokrotnego rozłączania bez ryzyka uszkodzenia powierzchni uszczelniającej.

Parametry techniczne

Gwint: M22x1,5
Rodzaj gwintu: metryczny, zewnętrzny
Konfiguracja: BB – gwint zewnętrzny / gwint zewnętrzny
Rodzaj uszczelnienia: płaskie, bez stożka
Konstrukcja: złączka prosta
Zastosowanie: instalacje pneumatyczne, sprężone powietrze
Materiał: metal odporny na warunki pracy w pneumatyce

Złącze pneumatyczne M22 w wersji prostej BB to solidny element do budowy i modernizacji instalacji pneumatycznych, zapewniający szczelność, trwałość oraz łatwość montażu. Zamów teraz i dopasuj odpowiednie złącze do swojej instalacji.

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
