Złączka prosta BB M22X1,5 15L S27 duży sześciokąt

Przejdź do sekcji Opinie

5,42 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

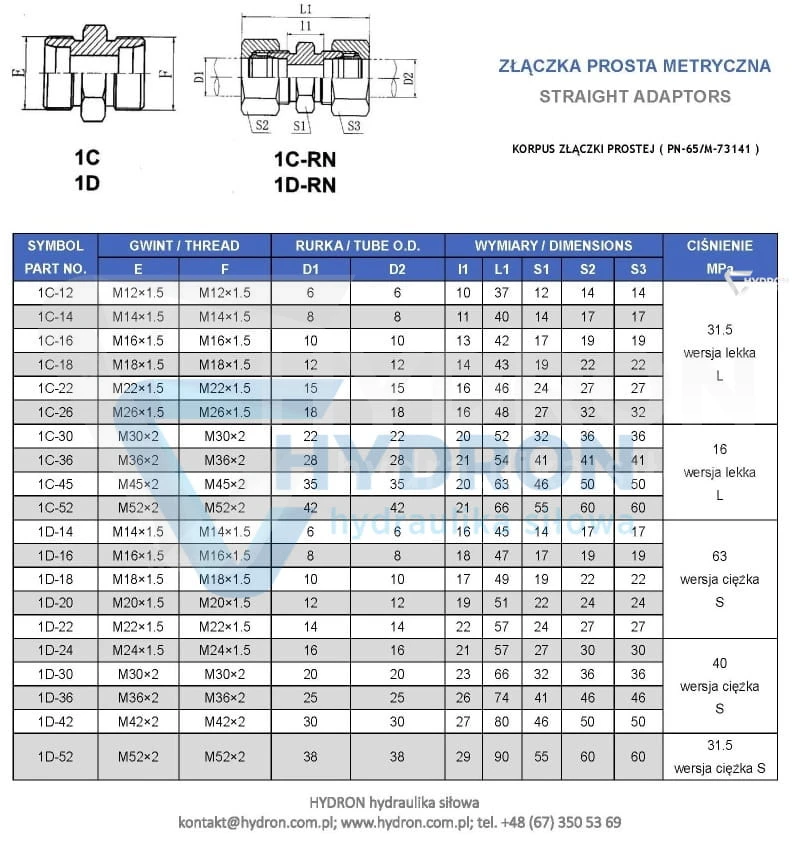

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME15L.1
Oznaczenie alternatywne 1C-22

Opis

Złączka prosta BB M22X1,5 15L S27

Złącze proste BB

Złączka prosta BB M22X1,5 15L S27 to element hydrauliczny, który służy do łączenia dwóch przewodów hydraulicznych lub do połączeń z innymi złączami tego samego systemu stożkowego. Jest zgodna z Polską Normą PN-65/M-73141 oraz normą DIN 2353, co zapewnia wysoką jakość i trwałość w trudnych warunkach pracy w różnych branżach, takich jak rolnictwo, budownictwo, leśnictwo i przemysł.

Nypel hydrauliczny M22

Nypel hydrauliczny M22 to element połączeniowy stosowany w hydraulice siłowej, który umożliwia trwałe i szczelne łączenie komponentów z gwintem metrycznym M22x1.5. W praktyce jest to złączka prosta typu BB, czyli z gwintem zewnętrznym po obu stronach, wykorzystywana w instalacjach pracujących pod wysokim ciśnieniem. Wariant z dużym sześciokątem znacząco ułatwia montaż i demontaż, szczególnie w miejscach o ograniczonym dostępie serwisowym.

Zastosowanie w instalacjach hydraulicznych

Nypel M22 znajduje zastosowanie w układach hydrauliki siłowej maszyn rolniczych, budowlanych oraz przemysłowych. Jest wykorzystywany do łączenia elementów takich jak przewody hydrauliczne, rozdzielacze czy siłowniki, gdzie wymagane jest stabilne i szczelne połączenie. W praktyce często współpracuje z elementami z kategorii złączki hydrauliczne oraz systemami opartymi o węże hydrauliczne, tworząc kompletny układ transportu medium roboczego.

Konstrukcja i parametry techniczne

Konstrukcja nypla hydraulicznego M22 opiera się na stalowym korpusie oraz precyzyjnie wykonanym gwincie metrycznym M22x1.5. Zastosowanie dużego sześciokąta S27 pozwala na bezpieczne dokręcenie przy użyciu standardowych narzędzi, bez ryzyka uszkodzenia elementu. Nypel przystosowany jest do pracy w instalacjach o wysokim ciśnieniu, gdzie istotna jest odporność na drgania, zmiany temperatury oraz kontakt z olejem hydraulicznym.

Dobór i kompatybilność gwintów

Dobór nypla hydraulicznego M22 wymaga uwzględnienia rodzaju gwintu oraz parametrów pracy instalacji. Gwint metryczny M22x1.5 oznacza średnicę 22 mm oraz skok gwintu 1.5 mm, co jest standardem w wielu układach hydraulicznych stosowanych w Europie. Istotne jest dopasowanie do pozostałych elementów systemu, takich jak szybkozłącza hydrauliczne czy armatura pneumatyczna, aby uniknąć problemów z nieszczelnością lub uszkodzeniem gwintów.

Montaż i eksploatacja

Podczas montażu nypla hydraulicznego M22 należy zwrócić uwagę na czystość gwintów oraz prawidłowy moment dokręcenia. W zależności od aplikacji można stosować dodatkowe uszczelnienia, aby zwiększyć szczelność połączenia. W trakcie eksploatacji warto regularnie kontrolować stan połączeń, szczególnie w instalacjach narażonych na drgania i zmienne obciążenia. Prawidłowo dobrany i zamontowany nypel zapewnia długotrwałą i bezpieczną pracę układu hydraulicznego.

Zastosowanie:

Złączka prosta BB M22X1,5 jest szeroko stosowana w układach hydraulicznych, szczególnie w aplikacjach, gdzie wymagana jest niezawodność i trwałość. Dzięki konstrukcji z stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu, złączka zapewnia solidne i szczelne połączenie, idealne do hydrauliki przemysłowej, pojazdowej oraz w maszynach rolniczych.
